BASIC, 50 L - Chauffe-eau électrique EQUATION - Notice d'utilisation et mode d'emploi gratuit

Capacité	50 L
Puissance de la résistance	1 500 W
Tension d'alimentation	220-240 V
Température maximale	70 °C
Type de résistance	Gainée (thermoplongée)
Type de thermostat	Mécanique
Matière de la cuve	Acier émaillé
Isolation du réservoir	Mousse de polyuréthane
Protection anticorrosion	Anode magnésium
Classe énergétique	C
Indice de protection	IP24
Position d'installation	Vertical mural
Hauteur	62,4 cm
Largeur	43,3 cm
Profondeur	44,5 cm
Poids à vide	15 kg
Poids en charge	66 kg

FOIRE AUX QUESTIONS - BASIC, 50 L EQUATION

Pour combien de personnes ce chauffe-eau de 50 L est-il adapté ?

Un ballon de 50 L convient généralement à 1 personne avec une utilisation quotidienne normale (douche, vaisselle). Pour 2 personnes, il peut suffire si la consommation est modérée et que le cumulus a le temps de se recharger entre les utilisations.

Quelle est la puissance du EQUATION BASIC 50 L et combien de temps chauffe-t-il ?

La résistance est de 1 500 W (1,5 kW). Pour chauffer 50 L depuis l'eau froide jusqu'à la température de consigne, comptez environ 1 h 45 à 2 h. Il est conseillé de le faire chauffer en heures creuses pour réduire la facture.

Comment régler la température de l'eau ?

Le thermostat est de type mécanique. Tournez le bouton de réglage accessible derrière le capot frontal. La température maximale autorisée est de 70 °C ; un réglage entre 55 et 60 °C est recommandé pour limiter le tartre et les risques brûlures tout en évitant la prolifération des légionelles.

Mon chauffe-eau ne produit plus d'eau chaude : que vérifier en premier ?

Vérifiez d'abord que le disjoncteur dédié n'a pas sauté. Ensuite contrôlez le thermostat de sécurité (bouton de réarmement rouge, accessible sous le capot). Si l'appareil reste froid après réarmement, la résistance peut être hors service et nécessite un remplacement par un professionnel.

Pourquoi de l'eau s'écoule-t-elle de la soupape de sécurité ?

Un léger écoulement lors du chauffage est normal : c'est la dilatation thermique de l'eau qui s'évacue. Si l'écoulement est continu ou abondant, la soupape est peut-être encrassée ou défaillante. Il faut la tester manuellement (levier de purge) et la remplacer si elle ne se referme pas.

Qu'est-ce qu'une résistance gainée et quel est son avantage ?

La résistance gainée (ou thermoplongée) est protégée par une gaine isolante qui l'empêche d'être en contact direct avec l'eau. Elle est ainsi moins exposée au tartre et à la corrosion, et peut être remplacée sans vider la cuve, ce qui facilite la maintenance.

Peut-on installer ce chauffe-eau dans une salle de bains ?

Oui. L'indice de protection IP24 autorise l'installation dans des locaux humides comme une salle de bains, hors zone de douche directe. L'appareil est prévu pour être fixé au mur en position verticale. Respectez les volumes réglementaires définis par la norme NF C 15-100.

Comment fonctionne l'anode en magnésium et faut-il la remplacer ?

L'anode en magnésium se sacrifie électrochimiquement pour protéger la cuve en acier émaillé de la corrosion. Elle s'use progressivement et doit être vérifiée tous les 2 à 3 ans, plus souvent en eau agressive. Une anode usée laisse la cuve sans protection et réduit la durée de vie du chauffe-eau.

Quelle est la consommation électrique de ce chauffe-eau ?

Avec une puissance de 1 500 W, chaque cycle de chauffe complet consomme environ 2,5 à 3 kWh. La consommation annuelle dépend du volume d'eau chaude utilisé et de la température ambiante. Brancher l'appareil sur les heures creuses via un contacteur permet de réduire significativement le coût.

La cuve est-elle résistante au tartre ?

La cuve est en acier émaillé, avec une isolation en mousse de polyuréthane. L'émail protège contre la corrosion mais le tartre peut s'accumuler sur la résistance. La résistance gainée réduit cet effet, mais un détartrage périodique ou l'utilisation d'un adoucisseur est conseillé en zone d'eau dure.

Quelle est la classe énergétique de cet appareil ?

Ce chauffe-eau est classé classe énergétique C. Il s'agit d'un appareil d'entrée de gamme à faible isolation ; pour une utilisation intensive ou un logement bien isolé, une classe A+ ou A offrirait de meilleures performances énergétiques.

Peut-on poser ce chauffe-eau à l'horizontale ou sous évier ?

Non. Ce modèle est conçu exclusivement pour une installation verticale murale. Il n'est pas prévu pour une pose horizontale ou sous évier. Vérifiez que le support mural peut supporter au moins 66 kg (poids rempli).

MODE D'EMPLOI BASIC, 50 L EQUATION

FR Notice de montage, utilisation et entretien

EQ2-xxx

EAN CODE:3276000588825

EAN CODE:3276000588849

EAN CODE:3276000588863

EAN CODE:3276000588887

EAN CODE:3276000588900

EAN CODE : 3276000588924

FR CHAUFFE-EAU ÉLECTRIQUE

Modèle	Puissance maximale (W)	Voltage (V)	Connexion hydraulique (Ø)	A (mm)	B (mm)	C (mm)	Poids du chauffe-eau rempli (kg)
50 L	1500	220-240V	1/2"	433	445	624	66
75 L	1200	220-240V	3/4"	505	525	770	100
100 L	1200	220-240V	3/4"	505	525	915	128
150 L	1800	220-240V	3/4"	505	525	1240	185
200 L	2400	220-240V	3/4"	505	525	1565	243
300 L	3000	220-240V	3/4"	575	590	1780	373

	∅ 1/2"	∅ 3/4"	50 L
	x2	x2	75 à 100 L
	∅ 1/2"	∅ 3/4"
	50 L	75 à 300 L
			150 à 200 L

Pages

15-17

18

19-20

2h

FR

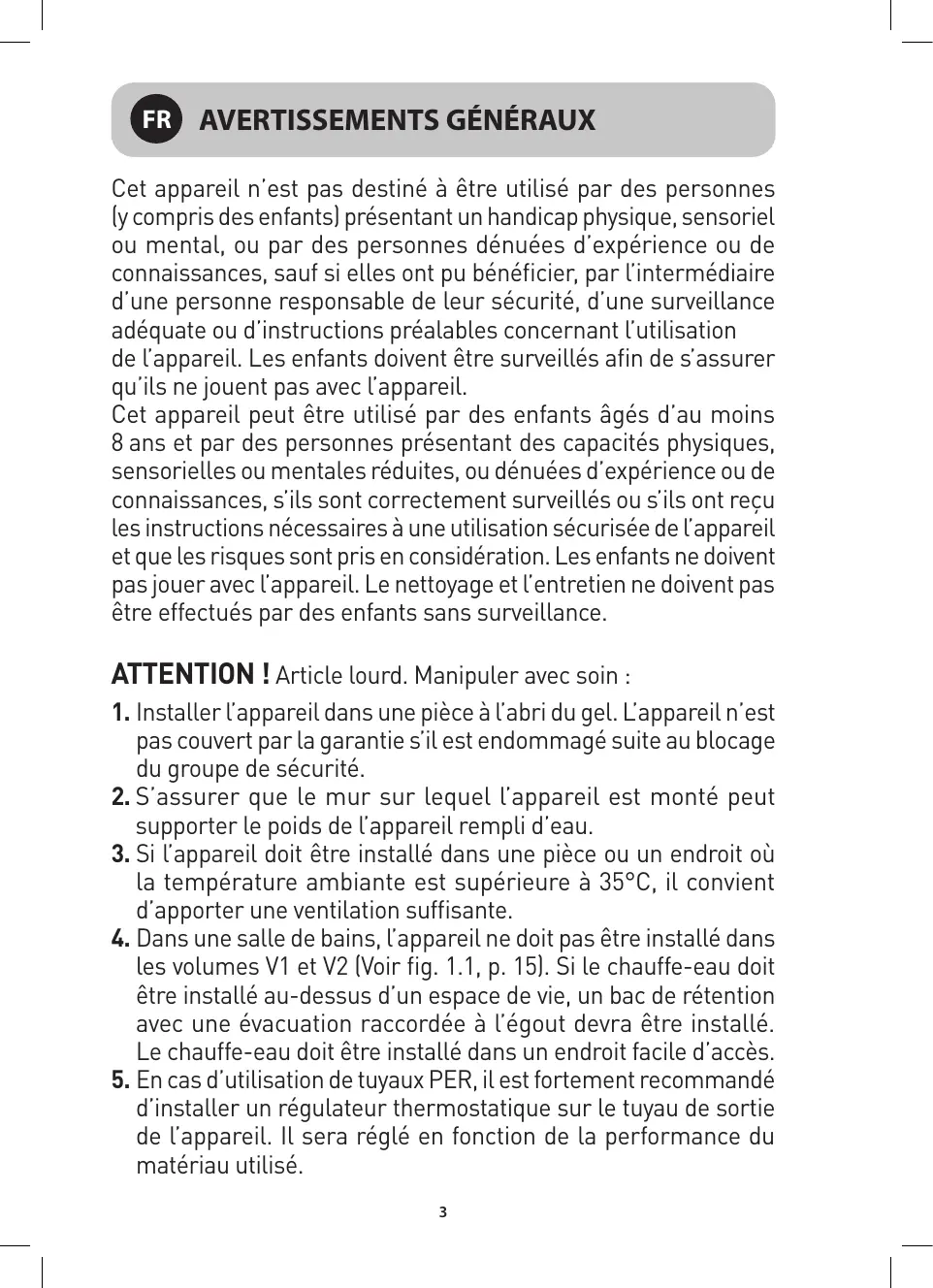

AVERTISSEMENTS GÉNÉRAUX

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) représentant un handicap physique, sensoriel ou mental, ou par des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance adequate ou d'instructions préalables concernant l'utilisation de l' apparéil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l' apparéil.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de connaissances, s'ils sont correctement surveillés ou s'ils ont reçu les instructions nécessaires à une'utilisation sécurisée de l' apparéil et que les risques sont pris en considération. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas'être effectuels par des enfants sans surveillance.

ATTENTION! Article lourd. Manipuler avec soin :

1. Installer l'appareil dans une piece à l'abri du gel. L'appareil n'est pas couvert par la garantie s'il est endommagé suite au blocage du groupe de sécurité.
2. S'assurer que le mur sur lequel l'appareil est monté peut supporter le poids de l'appareil rempli d'eau.
3. Si l'appareil doit être installé dans une piece ou un endroit où la température ambiente est supérieure à 35^ , il convient d'apporter une ventilation suffisante.
4. Dans une salle de bains, l'appareil ne doit pas être installé dans les volumes V1 et V2 (Voir fig. 1.1, p. 15). Si lechauffe-eau doit être installé au-dessus d'un espace de vie, un bac de détention avec une évacuation raccardée à l'égout devra être installé. Lechauffe-eau doit être installé dans un endroit facile d'accès.

5. En cas d'utilisation de tuyaux PER, il est fortement recommandé dinstaller un régulateur thermostatique sur le tuyau de sortie de l'appareil. Il sera réglé en fonction de la performance du matériel utilisé.

6. Installation d'un apparéil mural vertical : afin de permettre le remplacement de l'élement chauffant, laisser un espace libre de 500 mm entre les extrémites des tubes et le mur ou le meuble fixe.

7. Pour éviter tout risque de blessure ou de chocolélectrique, couper l'alimentation électrique avant desteroler le capot.
8. L'installation doit être équipée, en amont de l'appareil, d'un dispositif de coupure bipolaire (fusible, disjoncteur) conforme aux réglementations locales (disjoncteur différentiel 30 mA).
9. Si le cable d'alimentation est endommagé, il doit être remplaçé par un cable ou un ensemble spécial disponible auprès du fabricant ou du service après-vente.
10. Un groupe de sécurité (ou tout autre nouveau dispositif permettant de limiter la pression de la cuve) à 0,7 ou 0.9MPa (7 ou 9 bars), selon la pression nominale, et de dimensions 1/2 ou 3/4 sera obligatoirement installé sur l'entrée du chauffe-eau, à l'abri du gel et dans le respect des réglementations locales.
11. Faire fonctionner de façon régulière le dispositif de vidange du groupe de sécurité afin d'eviter la formation de calcaire et vérifier qu'il n'est pas bloqué.
12. Les accessoires hydrauliques ne doivent pas se trouver entre le groupe de sécurité et l'arrivée d'eau froide. Un réducteur de pression (non fourni) est requis lorsque la pression d'alimentation en eau est supérieure à 0,5 MPa (5 bars) et devra être installé sur l'alimentation principale.
13. Raccorder le groupe de sécurité à un tuyau d'évacuation non pressurisé, à l'abri du gel, avec une pente continue permettant d'évacuer l'eau pendant la chauffe ou la vidange du chauffe-eau.
14. Les tuyaux utilisés doivent supporter 1 MPa (10 bars) et 100^ .
15. Ne jamais allumer le chauffe-eau sans eau.
16. Pour vidanger l'appareil : couper l'alimentation électrique et l'arrivée d'eau froide, ouvrir les robinets d'eau chaude et manoeuvrer la valve de sécurité.

17. Les produits décrits dans ce manuel peuvent être modifiés à tout moment afin d'être en conformité avec la technologie et les normes. Ces apparèils sont conformes aux directives 2014/30/UE concernant la compatibilité electromagnétique, 2014/35/UE concernant la basse tension, 2015/863/UE et 2017/2102/UE complétant la directive 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception.

18. Traitement des apparciels électriques et électroniques en fin de vie (Applicable dans les États membres de l'UE). Ce pictogramme

indique que ce produit ne doit pas etre eliminé avec des

déchets menagers non triés. Un système d'élimination et de traitement spécifique aux équipements électriques etlectroniques usages, dont l'utilisation est obligatoire,

a été mis en place complRentant un droit de reprise gratuite de l'equipement usage à l'occasion de l'achat d'un équipement neuf et une collecte sélective par un organisme agréé. Pour plus de renseignements vous pouvez vous adresser à votre magasin ou à votre mairie. Une élimination correcte des équipements électriques et électroniques usages garantit un traitement et une valorisation appropriée permettant d'éviter des dommages à l'environnement et à la santé humaine et de préserver les ressources naturelles.

1. Ce produit est destiné à être utilisé à une altitude maximum de 3000 m.
2. Toujours connecter le fil de terre du cable à la terre ou à la borne appropriée identifiée par le symbole © .
3. Le livre d'instruction de ce produit est disponible auprès du service après-vente (page 9).
4. Se reporter aux figures d'installation (pages 15 à 17).

FR INSTALLATION

1. INSTALLATION DU PRODUIT. Voir « Avertissements généraux » de N° 1 à N° 6

Pour l'installation du produit, se reporter aux schémas de la section 1, pages 15 à 17.

2. CONNEXION HYDRAULIQUE

Pour le raccordement hydraulique, se reporter aux schémas de la section 2, page 18.

La tuyauterie d'alimentation doit être nettoyée avant de procéder au raccordement hydraulique. Afin d'éviter la corrosion du tuyau (contact direct fer/cuivre), le raccordement à la sortie d'eau chaude doit être réalisé avec un raccord dielectrique. L'utilisation de raccords en laiton est interdite.

L'installation doit composer un réducteur de pression si la pression d'alimentation est supérieure à 0,5 MPa (5 bar). Le réducteur de pression doit être monté au départ de la distribution générale. Une pression de 0,3 à 0,4 MPa (3 à 4 bar) est recommendée. L'installation doit être effectue avec un groupe de sécurité taré à 0,7 MPa (7 bar) (non fourni), neuf, de dimensions 1/2 ou 3/4 suivant la capacité installée.

Il est obligatoire de placer le groupe de sécurité NEUF directement sur l'entrée d'eau froide, et à l'abri du gel.

En outre, il ne faut absolument pas qu'en cas de surpression, l'écoulement en résultat puisse être freiné. Raccorder l'organe de sécurité à un tuyau de vidange maintenu à l'air libre, dans un environnement hors gel, en pente continue vers le bas, pour évacuer l'eau de dilatation de la chauffe ou l'eau en cas de vidange du chauffe-eau. Ceci implique que le tube de vidange ait un diamètre adapté au débit.

3. CONNECTION ELECTRIQUE

Pour le raccordement électrique, se reporter aux schémas de la section 3, pages 19-20.

• Le chauffe-eau peut être raccordé et utilisé uniquement sur 220-240 V CA. Raccarder le chauffe-eau à l'aide d'un cable rigide avec des conducteurs de 2,5mm^2 . Utiliser une canalisation standardisée (conduit rigide ou flexible) jusqu'à capot du boîtier étalonné.
• Toujours raccorder le fil de terre du cable à la terre ou à la borne appropriée identifiée par le symbole 1 2 Pour des raisons de sécurité, ce raccordement est obligatoire. Le fil de terre, vert - jaune, doit être plus long que les fils des phases. L'installation doit être équipée, en amont de l'appareil, d'un dispositif de coupure bipolaire (fusible, distance de contact minimum de 3mm , disjoncteur). Dans le cas où les raccords hydrauliques sont en matière isoèle, les circuits électriques doivent être protégés par un disjoncteur différentiel de 30~mA adapté aux normes locales.

Coupe-circuit thermique (voir les schémas de la section 3, pages 19-20): tous nos produits sont équipés d'un thermostat avec coupe-circuit thermique et d'un réarmement manuel qui coupe l'alimentation électrique du chauffe-eau en cas de surchauffe.

Si la sécurité se déclenché couper l'alimentation électrique et réarmer le coupecircuit thermique.

Si le coupe-circuit continue à se déclencher, remplaçer le thermostat. Ne jamais court-circuiter la coupure de sécurité ou le thermostat. Raccorder l'alimentation électrique uniquement via la borne.

Les modeles dotés d'un élément chauffant électrique seraient certainement endommages.

• Remplir entièrement la cuve. Avant d'allumer le chauffe-eau, ouvrir les robinets d'eau chaude et vidanger les tuyaux afin d'évacuer l'air.
• Vérifier l'étanchéité des tubulures et du joint de bride sous le capot en plastique. En cas de fuite, desserrer de façon modérée. Vérifier le fonctionnement des composants hydrauliques et du groupe de sécurité.

• Allumer le chauffe-eau. ÀpRES 15 à 30 minutes, selon la capacité de l'appareil, l'eau devrait s'écouler par le drain. C'est normal, cela est dû à l'expansion de l'eau. Vérifier l'absence de fuite au niveau des raccords et, si nécessaire, rétablit l'étanchéité. Pendant la chauffe et selon la qualité de l'eau, les cuves d'eau chaude peuvent faire un bruit de bouillonnement. Ce bruit est normal et n'indique pas un défaut de l'appareil.

• TÉMOIN D'ALIMENTATION POWER Ce témoin lumineux indique que les pièces actives de l'appareil sont alimentées. Le témoin lumineux d'alimentation est indépendant du statut du thermostat de sécurité. Le témoin reste allumé, tant que l'appareil est alimenté en électricité.

• TÉMOIN DE CHAUFFE Ce témoin indique que le chauffe-eau chauffe l'eau et que l'élement chauffant est en marche.

3. MOLETTE DE RÉGULATION

• Position hors-gel
• Position ECO (sentir le cliC)
• Position MAX

(Consulter le schéma 4, page 21).

MAINTENANCE

• ATTENTION! Avant dePTRirer le capot en plastique, assurez-vous que l'alimentation electrique est coupée afin d'eviter tout risque de blessure ou de chocoléctrique.

1. ENTRETIEN PAR L'UTILISATEUR

Une fois par mois, faire fonctionner le dispositif de vidange de la valve de sécurité afin d'éviter la formation de calcaire et à vérifier que le groupe de sécurité n'est pas bloqué. Si cela n'est pas fait, des dommages pourraient survenir et la garantie

pourtrait être invalidée. Si l'installation comporte une pompé de surpression, avant de la démarrer après une longue période d'inactivité, tournier le rotor conformément aux instructions du fabricant.

2. ENTRETIEN PAR UN PERSONNEL QUALIFIÉ

• Détartrage :sterol les depôts de calcaire. Ne pas racler ou taper pour décrocher la couche de calcaire. Cela pourrait endommager le revêtement.
• Anode en magnésium : changer l'anode en magnésium tous les 2 ans ou si son diamètre est inférieur à 10 mm.
• Élement chauffant : le remplacement d'un élément chauffant gainé implique la vidange du chauffe-eau et le remplacement du joint de bride. Remonter l'élement chauffant, serrer raisonnablement les écrous (serrage en croix), vérifier l'absence de fuite à l'issue de la première chauffe, desserrer si nécessaire.
• Vidange: couper l'alimentation électrique et l'alimentation d'eau froide; ouvrin les robinets d'eau chaude et la valve de vidange du groupe de sécurité.

List des pièces détaches : joint de bride, anode en magnésium (voir section 5, page 22).

Conseils aux utilisateurs

Lorsque l'eau a un TH >20^ f, il est recommandé de la traiter avec un adoucisseur. Si vous utilisez un adoucisseur, la durée de l'eau doit rester au-dessus de 15^ f.
En cas d'absence prolongée, tout particulièrement en hiver, vidangez votre apparéil en suivant la procédure ci-dessus.
Ce chauffe-eau est équipé d'un thermostat ayant une température de fonctionnement supérieure à 60^ en position maximale (voir schéma page 21), capable de limiter la prolifération des bacteriés de Legionella dans le réservoir.

• Attention! Au-dessus de 50^ , l'eau peut provoquer immédiatement de graves brûlures. Faire attention à la température de l'eau avant un bain ou une douche.

PORTEE DE LA GARANTIE

Le chauffe-eau doit être installé, utilisé et entretenu conformément aux bonnes pratiques et dans le respect des normes en vigueur dans le pays où il est installé et des instructions containues dans leprésent document.

Au sein de l'Union Européenne, cet apparil est couvert par la garantie légale accordée aux consommateurs conformément à la directive 1999/44/CE. Cette garantie entre en vigueur au moment où l' apparil est livré au consommateur.

Outre la garantie légale, certains éléments sont couverts par une garantie supplémentaire portant uniquement sur l'échange gratuite de la cuve et des composants identifiés comme défectueux. Cela n'inclut pas les frais de remplacement ou de transport.

Voir le tableau ci-dessous. Cette garantie commerciale n'attecte pas vos droits légaux. Elle s'applique dans le pays où le produit a été acheté, à la condition qu'il soit également installé dans ce même pays. Le revendeur doit être informé de tout dommage avant que le produit soit échangé sous garantie et l'appareil doit être mis à la disposition des experts de la compétie d'assurance et du fabricant pour inspection.

Garantie légale	2 ans
Garantie commerciale supplémentaire sur cuve émaillée	3 ans (soit 5 ans)
Pièces et main d'œuvre	2 ans

Exclusions : pièces d'usure : anodes en magnésium. Équipment qui ne peut pas être évalué (accès difficile pour les réparations, l'entretien ou l'évaluation). Équipment exposé à des conditions environnementales anormales : gel, intempéries, eau anormalement agressive ou non conforme aux normes relatives à l'eau potable, surtensions électriques. Équipment installé sans tenir compte des normes en vigueur dans le pays d'installation : absence ou mauvaise installation des dispositifs de sécurité, corrosion anormale due à des raccords d'eau inappropriés (contact fer/cuvre), mauvaise mise à la terre, épaisseur de cable inadaptée, non respect des schémas de raccordement disponibles dans les Presents instructions.

Équipement n'était pasenetretenu conformément aux prsentes instructions. Réparations ou remplacement de pieces ou de composants de l'équipement n'avant pas été effectuels ou n'avant pas été autorisés par l'entreprise responsable de la garantie. Le changement d'un composant ne rallonge pas la durée de la garantie

Les produits illustrés dans les prsentes instructions peuvent être modifiés à tout moment afin de reflérer les changements de fabrication et les normes en vigueur.

Pour faire fonctionner votre garantie, contactez votre installer ou votre revendeur. Si nécessaire, contactez :

FRANCE:

Certaines opérations peuvent nécessiter les compétences d'un professionnel. Pour toutes questions, appelez le 0977401016 Service gratuite du lundi au vendredi de 8h à 12h30 et de 13h30 à 18h.

L'installation du chauffe-eau doit avoir lieu dans un local dont la température reste au-dessus de 5^ (risque de gel dans le groupe de sécurité pouvant générer des surpressions dans le chauffe-eau).

Type / Récédence :		GARANTIE LÉGALE
Numéro de série :
Nom et adresse du client :

GUIDE DE DÉPANNAGE

1- CONSULTEZ LES TABLEAUX D'AIDE AU DÉPANNAGE PAS D'EAU CHAUBE

I - À contrôler par l'usage :

• Vérifier que levoyant d'alimentation POWER est allumé
• La molette n'est pas régée en mode hors gel
• Vérifier qu'un dispositif de protection ne soit pas abaisse (disjoncteur) ou replacer le fusible

Si les étapes du point I sont vérifiées et que le problème n'est pas résolu, procéder comme ci-dessous.

- Attention! Les manipulations suivantes nécessitent l'intervention d'un professionnel qualifié.

Les mesures de tension doivent être effectuées avec un multimètre. L'utilisation d'un « Tournevis testeur » est dangereuse car il ne permet pas la vérification fiable de présence de tension ou d'absence de tension.

II - Les manipulations suivantes nécessitent de s'assurer, à chaque étape, que l'appareil a bien été mis hors tension à l'aide d'un Vérificateur d'Absence de Tension (V.A.T.).

• Couper l'alimentation électrique et vérifier l'absence de tension au niveau du raccordement électrique de l'appareil au réseau électrique du logement.
• Vérifier que le coupe-circuit thermique (voir schéma 3 pages 19-20) ne s'est pas déclenché en appuyant sur le petit bouton rond au centre.

Si le coupe-circuit thermique ne s'était pas déclenché, procédé aux mesures ci-dessous :

III - Mesurer la tension avec un multimètre à chacun des points suivants :

50L

75 à 300 L

Repère	Descriptif du point de prise de tension	S'il n'y a pas de courant
1	Au raccordement du chauffe-eau sur l'alimentation électrique du logement	Problème d'alimentation à corriger par un électricien
2	À la sortie de la sécurité thermique	Sécurité thermique Hors Service
3	Au niveau de la résistance électrique	Problème de thermostat

Si la tension est bonne sur la totalité des points précédents, couper l'alimentation électrique, débrancher la résistance (repère 3) et mesurer la résistance ohmique de la résistance. Si la valeur est de 0 Ohm, alors la résistance est hors service : elle est à replacer.

Actions à mener	Solution	Cause possible
1/ Vérifier la position de la molette sur le boîtier de commande	Positionner le thermostat au maximum (MAX) en tournant la molette au maximum à droite	Réglage du thermostat trop bas
2/ Ouvrir un robinet d'eau chaude de l'habitation	Vérifier la résistance, la replacer si nécessaire	Défaut d'alimentation

PROBLÉME DE FUITE

Couper l'alimentation électrique puis procéder à la vidange du chauffe-eau (voir Maintenance, Article 2)

Actions à mener	Solution	Cause possible
Localiser la fuite : au niveau des raccords d'eau froide et eau chaude (Voir Maintenance, Article 2)	Refaire l'ensemble des raccords. (Voir schémas 2, page 18).	Mauvaise étanchéité des raccords
Localiser la fuite : au niveau des écrous sous le capot plastique (Voir Maintenance, Article 2)	Procee du remplacement du joint d'étanchéité	Joint d'étanchéité déterminé
Localiser la fuite : au niveau de la cuve (Voir Maintenance, Article 2)	Remplacer le chauffe-eau	Corrosion de la cuve
Vérifier que le bruit a lieu quand le chauffe-eau est en cours de chauffe	Si le bruit à lieu pendant la chauffe, procéder au détartrage du chauffe-eau (Voir Maintenance, Article 2)	Chauffe-eau entartré
	Si le bruit n'a pas lieu pendant la chauffe ou s'il s'agit de bruits de claquements ou s'il a lieu au moment de l'ouverture d'un robinet, faire intervenir un plombier pour qu'il trouve l'origine du problème	Le chauffe-eau n'est pas en cause

EAU TROP CHAUBE

Actions à mener	Solution	Cause possible
Baisser légèrement le réglage du thermostat en tournant la molette dans le sens inverse des aiguilles d'une montre (Voir Installation et Mise en marche)	Régler le thermostat à la température souhaitée	Thermostat réglé au maximum

Faites réparer cet apparéil par une personne qualifiée.

Ce produit électrique est conforme aux normes de sécurité en vigueur. Les réparations ne devont être réalisées que par des techniciens qualifiés utilisant des pieces de rechange d'origine. Tout manquement à cette consigne peut s'avérer particulièrement dangereux pour les usagers.

2-SI LE PROBLÉME PERSISTE, RELEVEZ LES RÉFERENCES DE VOTRE PRODUIT

IP24 C E R A Rapantry / Warranty : 2 roda / 2 years Zet: 6bly	EQUATION 15 I 921458 - 3extprieeckn BDOHarpBeTentb ES-AS015PCBKC-B12MMMU08DLL EQ2-15-1 1200 W (Bt) 220-240 V~ (B) 0.8 MPa (8 bar) BmeCTIMocTb: 15I / 15dm3 (n) Nama prormbodctb: 12/2018 N/S: 184810001 SN: 0927390203121801000001 UF: 1709ED MADE IN EGPT Сденив ВЕНТ N° de série N° constructeur
Hominabha Moushoctb: 1200 W (Bt) Hominabha Haprajehene: 220-240 V~ (B) Macca HETTO: NW: xx kg (kr) Pazembe (B x w x d/r): xx*xx*xx cm (cm) Пушиьdnoiteb/Manufacturer: Atlantic Engineering Company for Energy Technology (ECET) 3AEMJIENHE OБЯ3ATEJBHO ADEO Services: 135 rue Sadi Carnot CS0001 - 59 790 RONCHIN - FRANCE	1 pc H-W*D: xx*xx*xx cm (cm) H-W*D: xx*xx*xx cm (cm) N/S: 184810001 SN: 0927390203121801000001 UF: 1709ED MADE IN EGPT Сденив ВЕнт N° de série N° constructeur
D W H 0927390203121801000001 Equation IP24 C E R A Above sink - Electrical water heater Had pakobinoh 3Jlektpruececkn BDOHarpBeTentb EQ2-15-1 1200 W (Bt) 220-240 V~ (B) Hominabha Moushoctb/Power: 1200 W (Bt) Hominabha Haprajehene/Rated voltage: 220-240 V~ (B) BmeCTIMocTb/Capacity: 15I / 15dm3 (n) Macca HETTO/Net weight: NW: xx kg (kr) Пледа Маса / Gross Weight: GW: xx kg (kr) Размеры (В x w x d) / Dimensions H*W*D: xx*xx*xx cm (cm) Lcet/Color: 百th/White Дату рогибовские / Production date: 12/2018 YnpaibneHeme/Control: менический тergmoctat/mechanical thermostat Срок сухжб: 5 net Пушиьdnoiteb/ Manufacturer: AtlanHTNK Истиниротс KMOMANIA Фор SFERДЖК ТЕЧЮДЖС(C.A.E.) / Atlantic Engineering Company for Energy Technology (ECET) Адес: Иndостраим Дз-А-11 Бер, 10 Рамадана, Эгнет Инnotр в рози и улочиюнше Каг�овпелем пис: OOO ATlanHTNK Истин Адес: 107023, r. М��ьа, С苇ковский пис, 1A, 24 astaxnom. XXXIII kum 8, Рожд. Тол. [phone] Поставцяк: Адес СербVEЗ- Ро Саду Kapно, д 135, CS 00001, 59790 Рочиим, Фразця ADEO Services: 135 rue Sadi Carnot - CS0001 - 59 790 RONCHIN - FRANCE SN: 0927390203121801000001 ES-AS015PCBKC-B12MMMU08DLL	1200 W (Bt) 1200 W (Bt) 1200 W (Bt) 220-240 V~ (B) N/S: 184810001 N/S: 184810001 N/S: 184810001 N/S: 184810001 N/S: 184810001 N/S: 184810001 N/S: 184810001 N/S: 184810001 N.S: 184810001 N.S: 184810001 N.S: 184810001 N.S: 184810001 N.S: 184810001 N.S: 184810001 N.S: 184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810002 N.S:184810002 N.S:184810002 N.S:184810002 N.S:184810002 N.S:184810002 N.S:184810002 N.S:184810002 N.S:1848 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:1848 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001 N.S:184810001

3-CONTACTEZ VOTRE MAGASIN OU SAV. CELUI-CI DÉTERMINERA LE TRAITEMENT DE GARANTIE APPLICABLE POUR VOTRE PRODUIT

Coordonnées SAV page 9.

1-Entrée d'eau froide
2-Réducteur de pression >0,5MPa (5 bar)
3-Manchondielectrique
4-Groupe de sécurité
5-Siphon
6-Sortied'eau chaude

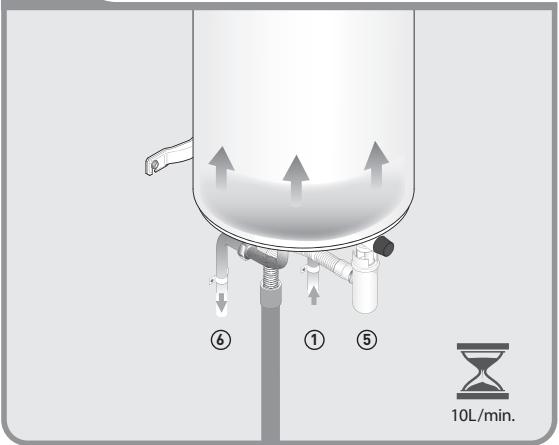

NE JAMAIS ALLUMER LE CHAUFFE-EAU SANS EAU

2.2

10L/min.

3

FR CONNEXION ÉLECTRIQUE

1 - Câble d'alimentation
2 - Élement chauffant
3 - Thermostat de régulation
4 - Témoin de chauffe lumineux
5 - Témoin d'alimentation lumineux
6 - Coupe-circuit thermique
7 - Rémarmement manuel

CONNEXION ÉLECTRIQUE

1 - Câble d'alimentation
2 - Élement chauffant
3 - Thermostat de régulation
4-Témoin dechauffe lumineux
5 - Témoin d'alimentation lumineux
6 - Coupe-circuit thermique
7 - Réarmement manuel

A. Témoin d'alimentation lumineux
B. Témoin de chauffe lumineux
C. Molette de régulation

• Position hors-gel
• Position ECO (sentir le cliç)
• Position MAX*

CONSOMMABLES

Capacité	50 L
Kit consommables: joint + anode	Kit N° 4
EAN	3276000639541
Capacités	75 L	100 L	150 L	200 L
Kit consommables: joint + anode	Kit N° 2
EAN	3276000639527
Capacité	300 L
Kit consommables: joint + anode	Kit N° 3
EAN	3276000639534

PAP

Points de collecte sur www.quefaideresmedeches.fr Privilegiae la réparation ou le don de cette appellé

Garantie 5 ans pour la cuve.

Garantie 2 ans pour les pièces électriques et la main d'oeuvre*.

• Conformément au lieu en vigueur, le dernier vendeur du produit est tenu d'appliquer une garantie 2 ans pièces et main d'ouvre au consommateur.

50L

75 à 300 L

ADEO Services
135 rue Sadi Carnot - CS 00001
59790 RONCHIN - France
