BASIC, 30 L - Chauffe-eau électrique EQUATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau électrique à accumulation sur/sous évier
Capacité	30 litres
Dimensions (L x l x H)	338 x 345 x 617 mm
Poids à vide	Environ 15 kg (estimé)
Poids en charge	41,2 kg
Puissance maximale	1200 W
Tension d'alimentation	220-240 V ~
Connexion hydraulique	1/2"
Pression nominale	0,8 MPa (8 bar)
Indice de protection	IP24
Fonctions principales	Chauffage de l'eau avec thermostat réglable, protection antigel, sécurité thermique à réarmement manuel
Entretien et nettoyage	Actionner la valve de sécurité une fois par mois ; détartrage périodique ; remplacement de l'anode en magnésium tous les 2 ans
Sécurité	Disjoncteur différentiel 30 mA recommandé, coupe-circuit thermique, groupe de sécurité à 0,7 MPa
Pièces détachées et réparabilité	Joint de bride, anode en magnésium, élément chauffant, thermostat
Garantie cuve	5 ans
Garantie pièces et main-d'œuvre	2 ans
Normes	Directives 2014/30/UE, 2014/35/UE, 2011/65/UE

FOIRE AUX QUESTIONS - BASIC, 30 L EQUATION

Comment installer correctement mon chauffe-eau BASIC 30 L ?

L'installation doit être réalisée par un professionnel. Assurez-vous que le mur supporte le poids de l'appareil rempli (41,2 kg). Placez-le à l'abri du gel, avec un espace libre de 500 mm pour le remplacement de l'élément chauffant. Installez un groupe de sécurité neuf sur l'entrée d'eau froide et un réducteur de pression si la pression dépasse 5 bars. Raccordez le groupe de sécurité à un tuyau d'évacuation non pressurisé.

Pourquoi l'eau ne chauffe-t-elle pas ?

Vérifiez d'abord que la molette n'est pas en position hors-gel. Assurez-vous que l'alimentation électrique est active et que le disjoncteur n'a pas sauté. Si le voyant POWER est allumé mais que le voyant CHAUFFE est éteint, le thermostat peut être mal réglé ou le coupe-circuit thermique peut être déclenché. Réarmez-le en appuyant sur le petit bouton rond. Si le problème persiste, faites appel à un professionnel.

Quelle est la température maximale de l'eau ?

En position MAX, la température peut dépasser 60°C, ce qui permet de limiter la prolifération des bactéries Legionella. Attention : au-dessus de 50°C, l'eau peut provoquer de graves brûlures. Réglez la molette selon vos besoins, la position ECO est recommandée pour un usage courant.

L'appareil fait un bruit de bouillonnement, est-ce normal ?

Oui, ce bruit est normal lors de la chauffe, surtout si l'eau est dure. Il est dû à l'expansion de l'eau et à la formation de vapeur. Si le bruit persiste en dehors des périodes de chauffe ou si ce sont des claquements, cela peut indiquer un entartrage. Procédez alors à un détartrage de l'appareil.

Comment entretenir mon chauffe-eau ?

Actionnez la valve de sécurité une fois par mois pour éviter le calcaire. Vidangez l'appareil si vous vous absentez longtemps, surtout en hiver. Faites remplacer l'anode en magnésium tous les 2 ans par un professionnel. Détartrez la cuve périodiquement. Ne raclez jamais le calcaire pour ne pas abîmer le revêtement.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation électrique. Localisez la fuite : si elle vient des raccords d'eau, resserrez-les ou refaites l'étanchéité. Si elle vient des écrous sous le capot plastique, remplacez le joint d'étanchéité. Si la fuite provient de la cuve elle-même, le chauffe-eau doit être remplacé. Contactez un professionnel.

Quelle est la garantie de ce chauffe-eau ?

La garantie légale est de 2 ans. Une garantie commerciale supplémentaire de 3 ans s'applique sur la cuve émaillée (soit 5 ans au total). Les pièces et la main-d'œuvre sont couvertes 2 ans. Sont exclus : les pièces d'usure (anode), les dommages dus au gel, à une installation non conforme ou à un défaut d'entretien.

Puis-je utiliser l'appareil en mode écoulement libre ?

Oui, pour un seul point d'eau, l'installation en écoulement libre (sans groupe de sécurité) est possible avec un robinet mélangeur spécifique. Ce mode est adapté aux petites capacités comme le 30 L. Dans ce cas, un léger goutte-à-goutte lors de la chauffe est normal. Ne pas obstruer l'écoulement.

Comment vidanger mon chauffe-eau ?

Coupez l'alimentation électrique et l'arrivée d'eau froide. Ouvrez les robinets d'eau chaude et actionnez la valve de vidange du groupe de sécurité. Pour les modèles sous évier, déconnectez les raccords hydrauliques et retournez l'appareil pour le vider complètement. Assurez-vous que l'eau est froide avant de commencer.

Quels sont les accessoires fournis ?

L'appareil est livré avec un groupe de sécurité (non fourni selon le texte, mais obligatoire) et un câble d'alimentation. Les raccords hydrauliques ne sont pas inclus. Vous devez prévoir un réducteur de pression si nécessaire, et des manchons diélectriques pour éviter la corrosion. Les consommables (joint, anode) sont vendus séparément.

MODE D'EMPLOI BASIC, 30 L EQUATION

Manuel d'installation, d'utilisation et d'entretien

EQ2-xxx

EAN CODE:3276000674900

EAN CODE:3276000588740

EAN CODE:3276000588764

EAN CODE:3276000588788

EAN CODE:3276000588801

CHAUFFE-EAU ÉLECTRIQUE - SUR/SOUS ÉVIER

Modèle	Puissance maximale (W)	Voltage (V)	Connexion hydraulique (Ø)	A (mm)	B (mm)	C (mm)	Poids du chauffe-eau rempli (kg)
10 L	1200	220-240V	1/2"	255	262	456	16,5
15 L	1200	220-240V	1/2"	338	345	400	22,7
30 L	1200	220-240V	1/2"	338	345	617	41,2

Pages

0 1/2"

0 1/2"

Avertissements généraux

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) représentant un handicap physique, sensoriel ou mental, ou par des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance adéquate ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de connaissances, s’ils sont correctement surveillés ou s’ils ont reçu les instructions nécessaires à une utilisation sécurisée de l'appareil et que les risques sont pris en considération. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

ATTENTION! Article lourd. Manipuler avec soin :

1. Installer l'appareil dans une pièce à l'abri du gel. L'appareil n'est pas couvert par la garantie s'il est endommagé suite au blocage du groupe de sécurité.
2. S'assurer que le mur sur lequel l'appareil est monté peut supporter le poids de l'appareil rempli d'eau.
3. Si l'appareil doit être installé dans une pièce ou un endroit où la température ambiante est supérieure à 35°C, il convient d'apporter une ventilation suffisante.
4. Dans une salle de bain, l'appareil ne doit pas être installé dans les volumes V1 et V2 (Voir fig. 1.1, p. 15). Si le chauffe-eau doit être installé au-dessus d'un espace de vie, un bac de retention avec une évacuation raccordée à l'égoût devra être installé. Le chauffe-eau doit être installé dans un endroit facile d'accès.
5. En cas d'utilisation de tuyaux PER, il est fortement recommandé d'installer un régulateur thermostatique sur le tuyau de sortie de l'appareil. Il sera réglé en fonction de la performance du matériel utilisé.
6. Installation d'un appareil mural vertical : afin de permettre le remplacement de l'élément chauffant, laisser un espace libre de 500 mm entre les extrémités des tubes et le mur ou le meuble fixe.
7. Pour éviter tout risque de blessure ou de choc électrique, couper l'alimentation électrique avant de dévisser le capot.
8. L'installation doit être équipée, en amont de l'appareil, d'un dispositif de coupure bipolaire (fusible, disjoncteur) conforme aux réglementations locales (disjoncteur différentiel 30 mA).
9. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou du service après-vente.
10. Un groupe de sécurité (ou tout autre nouveau dispositif permettant de limiter la pression de la cuve) à 0,7 ou 0,8 MPa (7 ou 8 bars), selon la pression nominale, et de dimensions 1/2 sera obligatoirement installé sur l'entrée du chauffe-eau, à l'abri du gel et dans le respect des règlementations locales.
11. Faire fonctionner de façon régulière le dispositif de vidange du groupe de sécurité afin d’éviter la formation de calcaire et vérifier qu’il n’est pas bloqué.
12. Les accessoires hydrauliques ne doivent pas se couvrir entre le groupe de sécurité et l'arrivée d'eau froide. Un réducteur de pression (non fourni) est requis lorsque la pression d'alimentation en eau est supérieure à 0,5 MPa (5 bars) et devra être installé sur l'alimentation principale.
13. Raccorder le groupe de sécurité à un tuyau d’évacuation non pressurisé, à l’abri du gel, avec une pente continue permettant d’évacuer l’eau pendant la chauffe ou la vidange du chauffe-eau. À chaque chauffe, un écoulement se produit au niveau du robinet de l’organe de sécurité. Ne pas obstruer l’écoulement.
14. Les tuyaux utilisés doivent supporter 1 MPa (10 bars) et 100°C.
15. Ne jamais allumer le chauffe-eau sans eau.
16. Pour vidanger l'appareil : couper l'alimentation électrique et l'arrivée d'eau froide, ouvrir les robinets d'eau chaude et manoeuvrer la valve de sécurité. Pour les modèles sous évier, déconnecter les raccords hydrauliques et retourner le produit pour le vidanger.
17. Les produits décrits dans ce manuel peuvent être modifiés à tout moment afin d'être en conformité avec la technologie et les normes. Les appareils sont conformes à la directive

2014/30 UE relative à la compatibilité électromagnétique, à la directive 2014/35/UE relative à l'utilisation du matériel électrique sous certaines tensions, à la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, et au règlement 2013/814/UE complétant la directive 2009/125/EC relative à l'éco-conception.

18. Traitement des appareils électriques et électroniques en fin de vie (applicable dans les états membres de l'ue).

Ce pictogramme indique que ce produit ne doit pas être éliminé avec des déchets ménagers non triés. Un système d’élimination et de traitement spécifique aux équipements électriques et électroniques usagés, dont l’utilisation est obligatoire, a été mis en place permettant un droit de reprise gratuite de l’équipement usagé à l’occasion de l’achat d’un équipement neuf et une collecte sélective par un organisme agréé. Pour plus de renseignements vous pouvez vous adresser à votre magasin ou à votre mairie. Une élimination correcte des équipements électriques et électroniques usagés garantit un traitement et une valorisation appropriée permettant d’éviter des dommages à l’environnement et à la santé humaine et de préserver les ressources naturelles.

1. Ce produit est destiné à être utilisé à une altitude maximale de 2000m.
2. Toujours connecter le fil de terre du câble à la terre ou à la borne appropriée identifiée par le symbole
3. Le livre d'instruction de ce produit est disponible auprès du service après-vente (page 10).
4. Se reporter aux figures d'installation (pages 15 et 16).

Installation

Pour l'installation du produit, se reporter aux schémas de la section 1, pages 15 et 16.

2. Connexion hydraulique

Pour le raccordement hydraulique, se reporter aux schémas de la section 2, page 17.

La tuyauterie d'alimentation doit être nettoyée avant de procéder au raccordement hydraulique. Afin d'éviter la corrosion du tuyau (contact direct fer/cuivre), le raccordement à la sortie d'eau chaude et à l'arrivée d'eau froide doit être réalisé avec un raccord diélectrique. L'utilisation de raccords en laiton est interdite.

Un chauffe-eau à accumulation peut être utilisé de deux façons :

2.1. Sous pression quand il doit desservir plusieurs postes d'eau (fig 2.1a ou b)

• L'installation doit comporter un réducteur de pression si la pression d'alimentation est supérieure à 0,5 MPa (5 bar). Le réducteur de pression doit être monté au départ de la distribution générale. Une pression de 0,3 à 0,4 MPa (3 à 4 bar) est recommandée. L'installation doit être effectuée avec un groupe de sécurité taré à 0,7 MPa (7 bar) (non fourni), neuf, de dimensions 1/2 ".
• Il est obligatoire de placer le groupe de sécurité neuf directement sur l'entrée d'eau froide, et à l'abri du gel.

En outre, il ne faut absolument pas qu'en cas de surpression, l'écoulement en résultant puisse être freiné. Raccorder l'organe de sécurité à un tuyau de vidange maintenu à l'air libre, dans un environnement hors gel, en pente continue vers le bas, pour évacuer l'eau de dilatation de la chaudière ou l'eau en cas de vidange du chauffe-eau. Ceci implique que le tube de vidange ait un diamètre adapté au débit.

2.2 En écoulement libre, pour alimenter un seul point d'eau (fig 2.2)

• Ce type d'installation est spécialement adapté aux chauffe-eau de la gamme des petites capacités de 10, 15, 30 L sur-évier et sous-évier suivant les modèles, lorsqu'ils ne peuvent être installés sous pression.
• L'installation doit être réalisée avec un robinet mélangeur spécifique. Dans ce cas, il n'y a pas lieu d'utiliser un groupe de sécurité. Il est normal que cela goutte par la robinetterie, lors des périodes de chauffe. Ne pas obstruer l'écoulement.

3. Connexion électrique

Pour le raccordement électrique, se reporter aux schémas de la section 3, page 18.

• Le chauffe-eau peut être raccordé et utilise un équivalent sur 220-240 V CA. Raccorder le chauffe-eau à l'aide d'un câble rigide avec des conducteurs de 2,5mm². Utiliser une canalisation standardisée (conduit rigide ou flexible) jusqu'au capot du boîtier étalonné.
• Toujours raccorder le fil de terre du câble à la terre ou à la borne appropriée identifiée par le symbole . Pour des raisons de sécurité, ce raccordement est obligatoire. Le fil de terre, vert-jaune, doit être plus long que les fils des phases. L'installation doit être équipée, en amont de l'appareil, d'un dispositif de coupure bipolaire (fusible, distance de contact minimum de 3 mm, disjoncteur). Dans le cas où les raccords hydrauliques sont en matière isolante, les circuits électriques doivent être protégés par un disjoncteur différentiel de 30 mA adapté aux normes locales.

Coupe-circuit thermique (voir les schémas de la section 3, page 18) : tous nos produits sont équipés d'un thermostat avec coupe-circuit thermique et d'un réarmement manuel qui coupe l'alimentation électrique du chauffe-eau en cas de surchauffe.

Si la sécurité se déclenche, couper l'alimentation électrique et réarmer le coupe-circuit thermique.

Si le coupe-circuit continue à se déclencher, remplacer le thermostat. Ne jamais court-circuiter la coupure de sécurité ou le thermostat. Raccorder l'alimentation électrique uniquement via la borne.

Les modèles dotés d'un élément chauffant électrique seraient certainement endommagés.

• Remplir entièrement la cuve. Avant d'allumer le chauffe-eau, ouvrir les robinets d'eau chaude et vidanger les tuyaux afin d'évacuer l'air.
• Vérifier l'étanchéité des tubulures et du joint de bride sous le capot en plastique. En cas de fuite, desserrer de façon modérée. Vérifier le fonctionnement des composants hydrauliques et de la valve de sécurité.
• Allumer le chauffe-eau. ÀpRES 15 à 30 minutes, selon la capacité de l'appareil, l'eau devrait s'écouler par le drain. C'est normal, cela est dû à l'expansion de l'eau. Vérifier l'absence de fuite au niveau des raccords et, si nécessaire, rétablir l'étanchéité. Pendant la chauffe et selon la qualité de l'eau, les cuves d'eau chaude peuvent faire un bruit de bouillonnement. Ce bruit est normal et n'indique pas un défaut de l'appareil.
• TÉMOIN D'ALIMENTATION POWER Ce témoin lumineux indique que les pièces actives de l'appareil sont alimentées. Le témoin lumineux d'alimentation est indépendant du statut du thermostat de sécurité. Le témoin reste allumé, tant que l'appareil est alimenté en électricité.
• TÉMOIN DE CHAUFFE Ce témoin indique que le chauffe-eau chauffe l'eau et que l'élement chauffant est en marche.

3. Molette de régulation

• Position hors-gel
• Position ECO (sentir le clic)
• Position MAX

[Consulter le schéma 4, page 19].

• ATTENTION! Avant de retirer le capot en plastique, assurez-vous que l'alimentation électrique est coupée afin d'éviter tout risque de blessure ou de choc électrique.

1. Entretien par l'utilisateur

Une fois par mois, faire fonctionner le dispositif de vidange de la valve de sécurité afin d’éviter la formation de calcaire et de vérifier que le groupe de sécurité n’est pas bloqué. Si cela n’est pas fait, des dommages pourraient survenir et la garantie pourrait être invalidée. Si l’installation comporte une pompe de suppression, avant de la démarrer après une longue période d’inactivité, tourner le rotor conformément aux instructions du fabricant.

2. Entretien par un personnel qualifié

• Détartrage : stériliser les dépôts de calcaire. Ne pas racler ou taper pour décrocher la couche de calcaire. Cela pourrait endommager le revêtement.
• Anode en magnésium : changer l'anode en magnésium tous les 2 ans ou si son diamètre est inférieur à 10 mm.
• Élément chauffant : le remplacement d'un élément chauffant gainé implique la vidange du chauffe-eau et le remplacement du joint de bride. Remonter l'élément chauffant, serrer raisonnablement les écrous (serrage en croix), vérifier l'absence de fuite à l'issue de la première chauffe, desserrer si nécessaire.
• Vidange : couper l'alimentation électrique et l'alimentation d'eau froide ; ouvrir les robinets d'eau chaude et la valve de vidange du groupe de sécurité. Pour les modèles sous évier, déconnecter les raccords hydrauliques et retourner le chauffe-eau pour le vidanger.

Liste des pièces détachées : joint de bride, anode en magnésium (voir section 5, page 19).

Conseils aux utilisateurs

Lorsque l'eau a un TH >20° C, il est recommandé de la traiter avec un adoucisseur. Si vous utilisez un adoucisseur, la durée de l'eau doit rester au-dessus de C. En cas d'absence prolongée, tout particulièrement en hiver, vidangez votre appareil en suivant la procédure ci-dessus. Ce chauffe-eau est équipé d'un thermostat ayant une température de fonctionnement supérieure à 60°C en position maximale (voir schéma 4, page 19), capable de limiter la prolifération des bactéries de Legionella dans le réservoir. - ATTENTION! Au-dessus de 50°C, l'eau peut provoquer immédiatement de graves brûlures. Faire attention à la température de l'eau avant un bain ou une douche.

Portée de la garantie

Le chauffe-eau doit être installé, utilisé et entretenu conformément aux bonnes pratiques et dans le respect des normes en vigueur dans le pays où il est installé et des instructions contenues dans le présent document.

Au sein de l'Union Européenne, cet appareil est couvert par la garantie légale accordée aux consommateurs conformément à la directive 1999/44/CE. Cette garantie entre en vigueur au moment où l'appareil est livré au consommateur. Outre la garantie légale, certains éléments sont couverts par une garantie supplémentaire portant uniquement sur l'échange gratuit de la cuve et des composants identifiés comme défectueux. Cela n'inclut pas les frais de remplacement ou de transport.

Voir le tableau ci-dessous. Cette garantie commerciale n'affecte pas vos droits légaux. Elle s'applique dans le pays où le produit a été acheté, à la condition qu'il soit également installé dans ce même pays. Le revendeur doit être informé de tout dommage avant que le produit soit échangé sous garantie et l'appareil doit être mis à la disposition des experts de la compagnie d'assurance et du fabricant pour inspection.

Garantie légale	2 ans
Garantie commerciale supplémentaire sur cuve émaillée	3 ans (soit 5 ans)
Pièces et main d'oeuvre	2 ans

Exclusions : pièces d'usure : anodes en magnésium. Équipement qui ne peut pas être évalué (accès difficile pour les réparations, l'entretien ou l'évaluation). Équipement exposé à des conditions environnementales anormales : gel, intempéries, eau anormalement agressive ou non conforme aux normes relatives à l'eau potable, surtensions électriques. Équipement installé sans tenir compte des normes en vigueur dans le pays d'installation : absence ou mauvaise installation des dispositifs de sécurité, corrosion anomale due à des raccords d'eau inappropriés (contact fer/cuivre), mauvaise mise à la terre, épaisseur de câble inadaptée, non respect des schémas de raccordement disponibles dans les présentes instructions.

Équipement n'était pas entretenu conformément aux présentes instructions. Réparations ou remplacement de pièces ou de composants de l'équipement n'avaient pas été effectués ou n'avaient pas été autorisés par l'entreprise responsable de la garantie. Le changement d'un composant ne rallonge pas la durée de la garantie.

Les produits illustrés dans les présentes instructions peuvent être modifiés à tout moment afin de refléter les changements de fabrication et les normes en vigueur.

Pour faire fonctionner votre garantie, contactez votre installateur ou votre revendeur. Si nécessaire, contactez :

Certaines opérations peuvent nécessiter les compétences d'un professionnel. Pour toutes questions, appelez le 0977401016 Service gratuit du lundi au vendredi de 8h à 12h30 et de 13h30 à 18h.

L'installation du chauffe-eau doit avoir lieu dans un local dont la température reste au-dessus de 5°C (risque de gel dans le groupe de sécurité pouvant générer des surpressions dans le chauffe-eau).

Type / Récurrence :		GARANTIE LÉGALE
Numéro de série :
Nom et adresse du client :

I - À contrôler par l'usage :

• Vérifier que le voyant d'alimentation POWER est allumé
• La molette n'est pas réglée en mode hors gel *
• Vérifier qu'un dispositif de protection ne soit pas abaissé (disjoncteur) ou remplacer le fusible

Si les étapes du point I sont vérifiées et que le problème n'est pas résolu, procéder comme ci-dessous.

Attention! les manipulations suivantes nécessitent l'intervention d'un professionnel qualifié.

Les mesures de tension doivent être effectuées avec un multimètre. L'utilisation d'un « Tournevis testeur » est dangereuse car il ne permet pas la vérification fiable de présence ou d'absence de tension.

Les manipulations suivantes nécessitent de s'assurer, à chaque étape, que l'appareil a bien été mis hors tension à l'aide d'un Vérificateur d'Absence de Tension (V. A. T.).

• Couper l'alimentation électrique et vérifier l'absence de tension au niveau du raccordement électrique de l'appareil au réseau électrique du logement.
• Vérifier que le coupe-circuit thermique (voir schéma 3 page 18) ne s'est pas déclenché en appuyant sur le petit bouton rond au centre.

Si le coupe-circuit thermique ne s'était pas déclenché, procédez aux mesures ci-dessous :

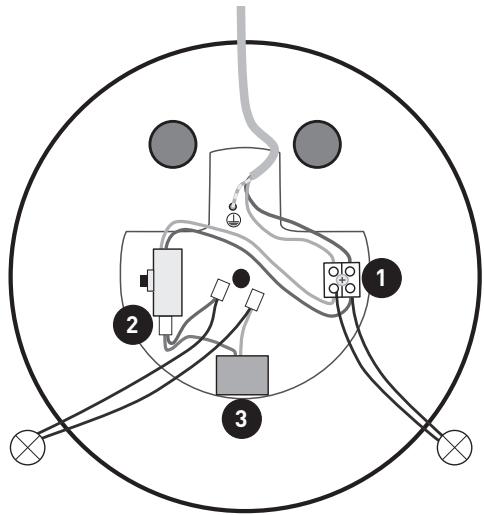

III - Mesurer la tension avec un multimètre à chacun des points suivants :

Repère	Descriptif du point de prise de tension	S'il n'y a pas de courant
1	Au raccordement du chauffe-eau sur l'alimentation électrique du logement	Problème d'alimentation à corriger par un électricien
2	À la sortie de la sécurité thermique	Sécurité thermique Hors Service
3	Au niveau de la résistance électrique	Problème de thermostat

Si la tension est bonne sur la totalité des points précédents, couper l'alimentation électrique, débrancher la résistance (repère 3) et mesurer la résistance ohmique de la résistance. Si la valeur est de 0 Ohm, alors la résistance est hors service : elle est à replacer.

Actions à mener	Solution	Cause possible
1/ Vérifier la position de la molette sur le boîtier de commande	Positionner le thermostat au maximum en tournant la molette au maximum à droite	Réglage du thermostat trop bas
2/ Ouvrir un robinet d'eau chaude de l'habitation	Vérifier la résistance, la replacer si nécessaire	Défaut d'alimentation

Problème de FUITE

Couper l'alimentation électrique puis procéder à la vidange du chauffe-eau (voir Maintenance, Article 2)

Actions à mener	Solution	Cause possible
Localiser la fuite : au niveau des raccords d'eau froide et eau chaude (Voir Maintenance, Article 2)	Refaire l'ensemble des raccords. (Voir schémas 2 page 17).	Mauvaise étanchéité des raccords
Localiser la fuite : au niveau des écrous sous le capot plastique (Voir Maintenance, Article 2)	Procéder au remplacement du joint d'étanchéité	Joint d'étanchéité déprérioré

BRUIT DE BOUILLONNEMENT

Localiser la fuite : au niveau de la cuve (Voir Maintenance, Article 2)

Remplacer le chauffe-eau

Corrosion de la cuve

EAU TROP CHAUBE

Actions à mener	Solution	Cause possible
Vérifier que le bruit a lieu quand le chauffe-eau est en cours de chauffe	Si le bruit à lieu pendant la chauffe, procéder au détartrage du chauffe-eau (Voir Maintenance, Article 2)	Chauffe-eau entartré
	Si le bruit n'a pas lieu pendant la chauffe ou s'il s'agit de bruits de claquements ou s'il a lieu au moment de l'ouverture d'un robinet, faire intervenir un plombier pour qu'il trouve l'origine du problème	Le chauffe-eau n'est pas en cause

Actions à mener	Solution	Cause possible
Baisser légèrement le réglage du thermostat en tournant la molette dans le sens inverse des aiguilles d'une montre (Voir Installation et Mise en marche)	Régler le thermostat à la température souhaitée	Thermostat réglé au maximum

Faites réparer cet appareil par une personne qualifiée.

Ce produit électrique est conforme aux normes de sécurité en vigueur. Les réparations ne devent être réalisées que par des techniciens qualifiés utilisant des pièces de rechange d'origine. Tout manquement à cette consigne peut s'avérer particulièrement dangereux pour les usagers.

2 Si le problème persiste, relevez les références de votre produit

IP24

garantie / Warranty :

2 roda/2 years

UBeT:6eIbI

HommesJibHaMaOuHocTb:

Hommes et Habits Ouvrages Appliques

Macca HETTO:

Passeport(BxWxD/r)

Position/Manufacturer:

ADEO Services : 135 rue Sadi Carnot

CS0001 - 59790 RONCHIN - FRANCE

EQUATION

921458

ON 151

ETONUYECKN BOHOHARPEBATBJIB

ES-AS015PCBKC-B12MMMU08DLL

EQ2-15-1

1200 W (B τ ) 220-240 V~ (B)

0.8 MPa (8 bar)

BmectHMOCTb:15I/15dM3n)

Date de production: 12/2018

N/S:184810001

SN:0927390203121801000001

UF:1709ED MADE IN EGYPT Caenahoe B Ernher

Code

Référence

32760005

8875 7

1 pc

ADEO Services : 135 rue Sadi Carnot - CS0001 - 59 790 RONCHIN - FRANCE

SN:0927390203121801000001

ES-AS015PCBKC-B12MMMU08DLL

MADE IN EGYPT

Code d'Erreur B Entré

921458

N/S: 184810001

32760005

8875 7

3-CONTACTEZ Votre magasin ou SAV. celui-ci determinera le traitement de garantie applicable pour votre produit

Coordonnées SAV page 9.

1-Arrivée d'eau froide 2-Robinet d'arrêt 3-Réducteur de pression éventuel 4-Groupe de sécurité 5-Entonnoir 6-Départ eau chaude 7-Manchon dielectrique obligatoire

Connexion électrique

1-Sur-évier: eau froide (bague bleue)/ Sous-évier: eau chaude (bague rouge) 2-Câble d'alimentation 3 - Sur-évier : eau chaude (bague rouge) / Sous-évier : eau froide (bague bleue) 4 - Élément chauffant 5 - Thermostat de régulation 6 - Témoin d'alimentation lumineux 7 - Témoin de chauffe lumineux 8 - Coupe-circuit thermique 9 - Réglement manuel

A. Témoin d'alimentation lumineux POWER B. Témoin de chauffe lumineux C. Molette de régulation

• Position hors-gel
• Position ECO (sentir le clic) - Position MAX

5 Consommables

Capacités	10 L	15 L	30 L
Kit consommables : joint + anode	Kit N° 6
EAN	3276000656333

PAP

Garantie 5 ans pour la cuve.

Garantie 2 ans pour les pièces électriques et la main d'œuvre*.

• Conformément au loi en vigueur, le dernier vendeur du produit est tenu d'appliquer une garantie 2 ans pièces et main d'œuvre au consommateur.

ADEO Services

135 rue Sadi Carnot - CS 00001

59790 RONCHIN - France
