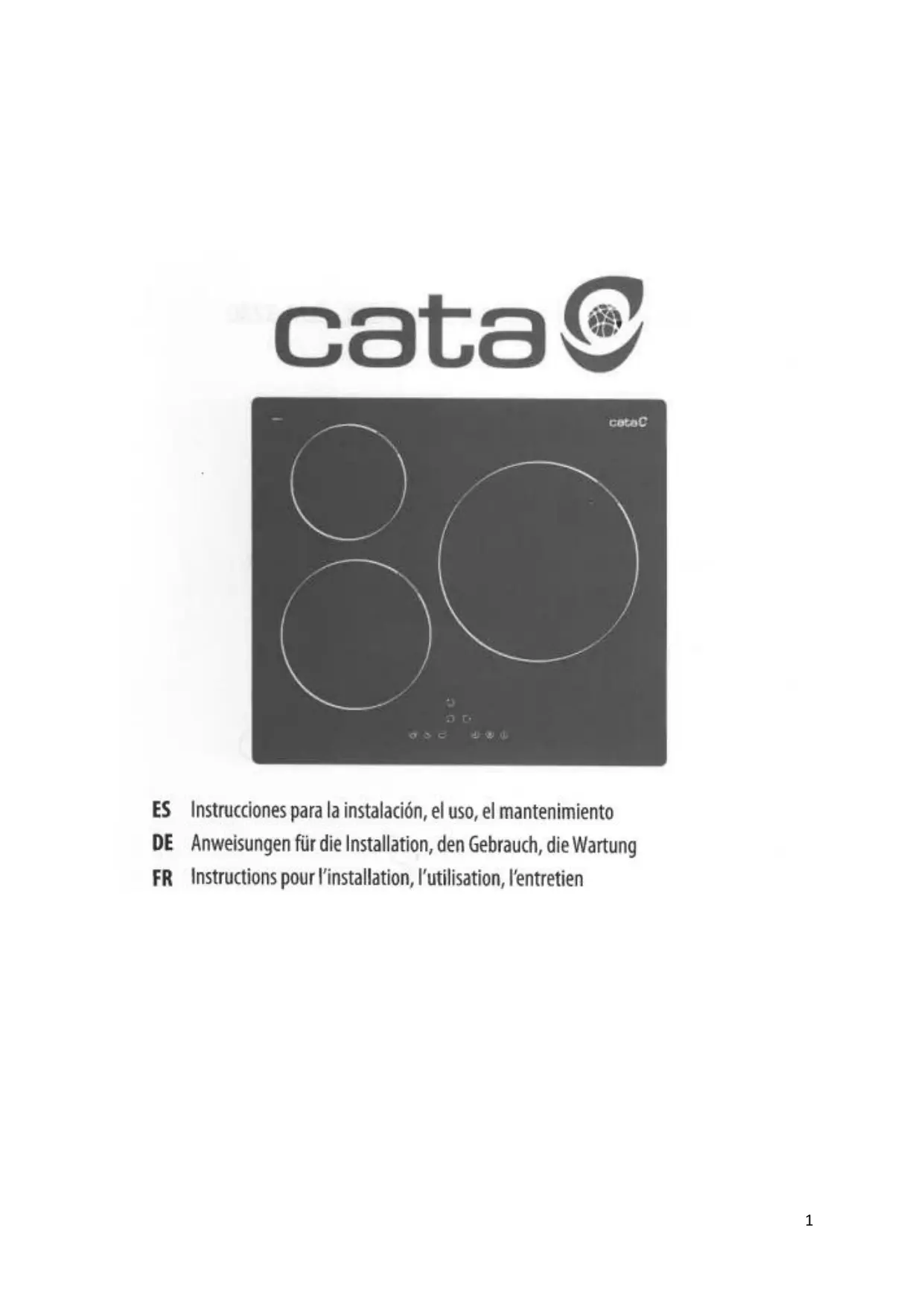

MODE D'EMPLOI IB 6303 BK NOIR CATA
Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2014/35/EU sur matériel électrique de masse tension, et par la directive 2014/30/EU sur compatibilité electromagnetique.
PRECAUTIONS
- Pendant l'emploi éloignez tout matériel magnétique tel que cartes de crédit, disquettes, calculettes, etc.
- N'utilisez jamais de papier d'aluminium ni placez directement d'aliments enveloppés dans le papier d'aluminium sur le plan de cuisson
- N'appuyez pas d'objets métalliques tels que couteaux, fourchettes, cuillers et couvercles sur la surface du plan de cuisson pour éviter qu'ils se chauffent
- Si vous effectuez la cuisson au moyen de casseroles antiadhésives et sans assaisonnement, limitez le temps de chauffe à une ou deux minutes
-Lors de la cuisson d'aliments qui
pourraient attacher sur le fond de la casserole, commencez à puissance minimale et augmentez progressivement tout en remuant souvent.
- En fin d'utilisation, éteindre en intervenant sur le dispositif prévu à cet effet (déprément jusqu'à "0") et ne pass se fier au détecteur de marmites.
-Si la surface de la plaque se casse, debrancher immeditatement l'appareil du réseau electrique pour eviter un eventuel chic electrique.
- Ne pas utiliser d'appareils à vapeur pour le nettoyage de la plaque.
- L'appareil et ses parties accessibles peuvent chauffer pendant le fonctionnement.
- Veillez à ne pas toucher les éléments chauffants.
- Les enfants âgés de moins de 8 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont placés sous surveillance permanente.
- Cet apparéil peut être utilisé par des enfants à partir de 8 ans, par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou bien par des personnes possédant une expérience ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir donné les instructions appropriées concernant l'utilisation de l' apparéil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et de maintenance qui
incombent à l'utilisateur ne doit pas être réalisées par des enfants non surveillés.
Cuisiner avec de laGRAisse ou de I'huile sans surveillance presente un risque d'incendie. Ne tentez JAMAIS d'eteindre un feu avec de I'eau. En cas d'incendie, debranchez l'appareil et couvre les flames avec le couvercle d'une casserole ou un drap, par exemple.
- Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson à court terme doit être surveillé continuèlement.
- Cuisson sans surveillance sur une plaque chauffante avec de la graisse ou de l'huile peut etre dangereux et peut causer un incendie.
-Risque d'incendie:ne stockez pas d'elements sur la surface de cuisson.
- N'utiliser que des protecteurs de plaque de cuisson concus par le fabricant de l'appareil de cuisson, indiqués par le fabricant dans les consignes d'utilisation ou intégrés à l'appareil. L'utilisation de protecteurs non adaptés peut être à l'origine d'accidents.
Installer dans le cablage fixe un dispositif de déconnexion du réseau électrique avec une séparation de contact sur tous les pôles qui permette une déconnexion totale dans des conditions de surtension de catégorie III, conformément à la norme de cablage.
La prise ou l'interrupteur omnipolaire doit être facilement accessibles après la mise en place de l'appareil.
Cet apparéil n'est pas prévu pour fonction-
ner à l'aide d'un temporisateur externe ou d'un système de commande à distance independant.
Le Constructeur decline toute responsabilité au cas où ces normes et les autres normes contre les accidents ne seraient pas observées.
Sile cable d'alimentation s'abime, demandez à votre service ce d'assistance technique/agree, au fabricant ou bien à un technicien compétent de vous le changer, afin d'éviter un risque quelconque.
PRINCIPLE DE FONCTIONNEMENT (Fig.1)
II se base sur les propriétés electromagnétiques de la plupart des recipients de cuisson.
Le circuit électronique contrôle le fonctionnement de la bobine (inducteur) qui creé un champ magnétique.
C'est le recipient de cuisson même qui transmet la chaleur aux alimentents.
La cuisson a lieu comme decrit cidessous.
- le système s'arrête automatiquement si I'on retire ou seulement souilève la casserole
- le système électronique garantit le maximum de flexibilité et de précision de réglage.
(Fig.1)
1 Casserole
2 Induced current
3 Champ magnétique
4 Inducteur
5 Circuitélectronique
6 Alimentation electrique
Instructions pour l'usager (Fig. 2)
1 Zone de cuisson
2 Sécurité infant
3 MARCHE/ARRET
4 Moins -
5 Plus +
6 Booster (Puisssance maximum)
7 Minute
Pulsance de la zone de chauffage Pulsance max. (230 V) (Booster)
Toutes les opérations relatives à l'installation (branchement électrique) doivent être effectues par du personnel qualifié, conformément aux règes en vigueur.
En ce qui concerne les instructions spécifiques, voir la partie relative à l'installateur.
Pour commencer a cuisineur
- Appuyez sur la commande ARRET/MARCHE.
Après la mise en marche, l'alarmeSONNE une fois et tous les voyageants " - ", indicating that the induction hob has entered the state of standby mode.
- Posez un récipient adapté sur la zone de cuisson que vous souhaitez utiliser.
Assurez-vous que la base du recipient et la surface de la zone de cuisson sont propres et sèches.
-
En fonction de la zone de culsson sur laquelle le recipient est place, selectionnez la zone concernée en appuyant sur la touche × (1).Le symbole O selectionné restera allumé
-
Sélectionnez le niveau de puissance en appuyant sur la touche (4).
-
Le niveau de puissance commencerà à 5. Le fait d'appuyer sur « + » fera augmenter le niveau de puissance de 5 à 9 en ordre croissant. Le fait d'appuyer sur la touche « - » fera décroitre la puissance de 9 à 0.
Si vous ne choisissez pas un niveau d'intensité dans la minute, la plaque de cuisson à induction s'eteindra automatiquement. Vous dewrez redémarrer à l'étape 1.
Voupsouvez modifier le réglage de l'intensité à tout moment en cours de cuisson.
Si levoyant clignote ≥ ≤ pendant le réglage de l'intensité cêla signifie que
vous n'avoz pas placé le réçipients sur la zone de cuisson ajustée ou,
que le récipient que vous utilisez n'est pas adapté à la cuisson par induction ou,
que le réciplient est trop petit ou n'est pas correctement centré sur la zone de cuisson.
Le chauffage ne débutera pas tant qu'il n'yaura pas de réciplément.
adapté sur la zone de cuisson.
Levoyant s'eteindra automatiquement après 1 minute si aucun recipient adapte n'y est posé.
A la fin de la cuisson
-
Touchez la zone concernée que vous souhaitez eteindre en appuyant sur la touche (1).
-
Appuyez sur la touche « - » pour faire baisser l'intensité jusqu'à « 0 » ou appuyez sur « + » et « - » simultanément, le niveau de puissance passera directement à « 0 »
-
Prende garde aux surfaces chaudes.
La dette « H » s'affichera pour signaler la zone de cuisson chaude au toucher. Elle disparaitra lorsque la surface aura atteint une température sécurisée. Elle peut aussi être utilisée en tant que fonction d'économie d'énergie; si vous souhaitez fairechauffer d'autres réciPIents,utilisez la plaque de cuisson qui est encore chaude.
Activation de la fonction * Boost *
- Sélectionnéz la zone de chauffage en appuyant sur la touche de sélection de la zone (A).
- En appuyant sur la touche de commande Boost (F) «, le moyen de la zone affiche « P » et la puissance est à son maximum (Max).
Annuler la fonction × Boost
- Touchez la zone concernée que vous souhaitez annuler en appuyant sur la touche (1).
1a. Appuyez sur la touche « - » (4) pour annuler la fonction Boost ; la zone de cuisson passera de nouveau au niveau 9.
1b. Si I'on appuie simultanément sur les commandes 一 - 一 et 一 + *la zone de
cui scon s'eteindra et la fonction Boost sera automatiquement annulée.
La fonction peut être utilisé sur n'importe qu'elle zone de cuisson.
La zone de cuissononneau au niveau 9 au bout de 5 minutes.
Mode sécurité (Sécurité infant)
Voussoupvezverrouillerlescommandes poureviter toututilisation involontaire (il est impossible par exemple qu'un enfant allume les zones de cuisson accidentellement).
Lorsque les commandes sont verrouillées, toutes les commandes, à l'exception de la commande ARRET sont désactivées.
Pourverroullierlescommandes
Appuyer sur la touche de verrouillage des commandes pendant 3 secondes. Le voyage du minuteur affichera Lo
Pour déverrouiller les commandes
- Assurez-vous que la zone de cuisson à induction est allumée.
- Appuyez sur la touche de commande et maintenez-la appuyée pendant quelques secondes.
- Vous pouvez maintainant utiliser votre plaque de cuisson à induction.
Lorsque la plaque de cuisson est en mode de verrouillage, toutes les commandes sont desactivées, à l'exception de la commande ARRET ; vous pouvez toujours étéindre la plaque de cuisson en la plaçant sur ARRET en cas d'urgence, mais vous déverrez déverrouiller la plaque de cuisson avant la prochaine opération.
Utilisation du minuteur
Le minuteur presente deux utilisations :
Vous pouvez l'utiliser pour le décompte des minutes. Dans ce cas, aucune zone de cuisson ne s'allumera tant que les minutes ne seront pas écoulées.
Vous pouvez l'utiliser pour etéindre une zone de cuisson lorsqu'les minutes se sont écouées.
Vouspouvezprogrammerle minuteur jusqu'à99minutes.
Utilisation du minuteur pour le décompte des minutes
Si vous ne seLECTIONnez pas une zone de cuisson
1.Assurez-voque la table de cuisson est allumme.
REMARQUE :vous pouvez utiliser le décompte des minutes même si vous n'avoz sélectionné aucune zone de cuisson.
2.Appuyez sur la touche du minuteur (7) « Le voyant de décompte commencerà clignoter et le chiffre « 10 » s'affichera sur levoyant du minuteur.
- Reglez l'heure en appuyant sur la touche de commande - ou + du minuteur.
Astuce :
Appuyer une fois sur la commande « - » ou « + » du minuteur, permettra de diminuer ou augmenter d'une minute.
Appuyez sur la commande 一 - 一 ou 一 + 一 du minuteur et maintenez
la appuyee pour diminuer ou augmenter de 10 minutes.
Si I'on appuie sur « - » et « + » simultanément, le minuteur est annulé et levoyant du minuteur s'étéint.
- Dés que le temps estprogramme,le décompte demarre immédiatement.L'écran affichera le temps restant.
- L'alarme retentira pendant 30 secondes et levoyant du minuteur s'eteindra lorsque le temps programme sera ecoulé.
Réglage du minuteur pour éteindre une ou plusieurs zones de cuisson
SI le minuteur estprogramme pour une zone :
- Sélectionné la zone de culsson concernée, en cours de fonctionnement, en appuyant sur la touche (1).
- Appuyez sur la touche du minuteur (7) « «, levoyant du minuteur clignote et vous pouvez programmerer le minuteur sur ce point.
3.À l'aide des boutons + + et - - , vous pouvez effectuer le réglage du minutesur, entre 1 et 99 minutes.
Astuce: Appuyer une fois sur la commande « - » ou « + » du minuteur permétra de diminuer ou augmenter d'une minute.
Appuyez sur la commande 一 - 一 ou 一 + 一 du minuteur et maintenez-la appuyée pour diminuer ou augmenter de 10 minutes.
Si I'on appuile sur 一 - 一 et + + + simultanement, le minuteur est annulé et le voyant du minuteur s'eteint.
4. Dés que le temps estprogrammé, le décompte démarre immidiatement. L'écran affichera le temps restant et levoyant du minuteur clignotera pendant 5 secondes.
REMARQUE: le bouton lumineux près du voyant du niveau de puissance 5. s'allumera, indiquant que la zone est selectionnée.
5. Une fois le temps de cuisson programme ecoulé, la zone de cuisson correspondante s'eteindra automatiquement.
D'autres zones de cuisson peuvent continuer à fonctionner si elles ont été alluméesAAParavant.
Arret automatique
La commande sensitive s'arrête automatiquement après 60 secondes d'inactivité. Avec la sélection d'un foyer, le délambda d'arrêt automatique se divise en deux temps: au bout de 60 secondes le foyer est déslectionné, 60 secondes après, la commande sensitive s'arrête.
Indicateur de chaleur résiduelle
Il signa à l'utilisateur que le verre est chaud et peut désenter un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d'un modele mathématique. La chaleur résiduelle est indiquée par la dette "H" sur l'afficheur à sept segments correspondant.
Lechauffage et refroidissement sont calculés en fonction :
de la puissance selectionnee (de "0" a "9")
La période d'activation.
Après avoir étéint le foyer, l'afficheur correspondant indique “H” jusqu'à ce que la température du foyer redescende en dessous du niveau critique (≤ 60°C) sur la base du modele mathématique.
Arrêt automatique (durée limite de fonctionnement)
En fonction la puissance可以选择, chaque foyer s'esteint après un temps etabli si aucune operation n'est executee. Chaque intervention sur le foyer (avec les touches PLUS et MOINS) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale.
Protection contre la mise enmarche involontaire
- Si le contrôle électronique déetecte l'activation continue d'une touche pendant environ 10 secondes, il provoque un arrêt automatique. Le contrôle émet un signal sonore d'erreur pour averir l'utilitaire de la présence d'un object sur les capteurs. Les afficheurs indiquent le code d'erreur "ER03" tant que le contrôle électronique signale l'erreur. Si le foyer est chaud, l'afficheur indique alternativement "H" et le signal d'erreur.
Sieldomfoyer n'est activépendant 60 secondes après mise en marche de la commande sensitive,le contrôle revient en mode
stand-by
Quand le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres touches: le contrôle peut etre coupé a tout moment meme en cas d'activation multiples ou continue des touches.
- En mode stand-by, l'activation continue des touches ne produitaucun effet. Avant que le contrôle electronicque puisse etre remis enmarche, il doit s'assurer qu'aucune touche n'est active.
Signal sonore (vibreur)
Pendant le fonctionnement, le vibreur signale les activités suivantes : activation normale des touches (son bref).
activation continue des touches pendant plus de 10 secondes (son prolongé intermittent).
Casseroles (Fig.3)
- une casserole dont le fond attire l'aimant serait déjà une casserole adaptée à la cuisson à induction
- employez plutôt des cassetoles garanties pour la cuisson à induction
-casseroles au fond plat et epais
- un réseau au diamètre identique à celui de la zone permet d'utiliser la puissance maximale.
- une casserole plus petite réduit la puissance mais ne causera pas de déperdition d'énergie. Nous conseillons quand même de ne pas utiliser de recipients avec un diamètre inférieur à 10 cm.
- réçipients en acier inoxydable pourvus d'un fond à couches multiples ou en acier inoxydable ferrétique si spécifiquement produits pour cuisson à induction
- réciplents en fonte de préférence au fond émaille qui ne raye pas le plan vitrocérémente
- nous déconseillons les recipients en verre, en ceramique, en terre cuite, en aluminium, en cuivre ou en acier inoxydable non magnétique (austénitique).
Entretien (Fig. 4)
Enlevez aussi tôd du plan de cuisson tout fragment de papier en alminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d'autres alliments fortement riches en saccharine à l'aide d'une raclette à fin d'éviter d'endommager la surface du plan. Ensuite, nettoyer avec un produit adequat et du papier absorbant, puis rincer à l'eau et secher avec un torchon propre. N'utiliser enaucun cas d'éponges metalliques ou abrasives, éviter également d'utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours.
Instructions pour l'installateur
Installation
Les instructions sont faites pour le technicien spécialise comme guide à l'installation, au réglage et à l'entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectues quand l'appareil est débranché.
Positionnement (Fig. 5)
L'appareil est prevu pour etre encanstré dans un plan de travail comme Ilustré dans la figure correspondante.
Mettre le ruban adhesif livre avec l'appareil au long du pourtour du plan.
Nous deconseillons I'encastrement audessus d'un four. Au cas contraire, verifie ce qui suit:
- le four est muni d'un efficace système de refroidissement
- il n'y a�除en passage d'air chaud du four au plan de cuisson
- il y a des ouvertures pour la ventilation comme indiqué dans la figure.
Branchement electrique (Fig. 6)
Avant d'effectuer le branchement electrique, s'assurer que :
- les caractéristiques de l'installation soient de nature à satisfaitre toutes les indications portées sur la plaque signalétique située sous l'appareil;
- que l'installation dispose d'un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi.
Si I'appareil n'a pas de cable et /ou de prise correspondante, utilise de la matière apte à l'absorption indiquée sur la plaque signalétique et à la température de travail. Le cable ne devra jamais atteindre une température supérieure de 50^ à celle ambiente.
cata
CATA ELECTRODOMÉSTICOS, S.L.
Oficinas: c/ Anabel Segura, 11, Edif. A, 3a pl. 28108. Alcobendas. Madrid. Espana
