| Type de produit | VMC simple flux hygroréglable |
| Marque | SAUTER |
| Modèle | GAULI |
| Alimentation électrique | 230 V, 50 Hz |
| Protection électrique | Disjoncteur indépendant 2 A (norme NFC 15-100) |
| Type de rejet d'air | Toiture (diamètre 160 mm) ou façade (distances réglementaires) |
| Diamètre de gaine | 160 mm (peut utiliser réducteur 160/125) |
| Longueur maximale gaine souple | 3 mètres par section |
| Nombre de coudes maxi par gaine | 2 coudes à 90° |
| Installation du caisson | Suspendu en combles (cordelette) ou fixation mur/sol/plafond (modèle extra plat) |
| Raccordement des gaines | Système Twist & Go + collier de serrage pour étanchéité |
| Débits réglementaires | Cuisine : ≥ 70 Pa, Salle de bains/WC : ≥ 80 Pa |
| Entrées d'air | Dans pièces de vie (salon, chambre) sans arrivée d'eau |
| Bouches d'extraction | Hygroréglables, dans pièces humides, à ≥ 20 cm des parois et ≥ 180 cm du sol |
| Détalonnage des portes | 1 cm minimum (cuisine : 2 cm) ou grille de transit |
| Isolation des gaines | Obligatoire en combles (gaine isolée 25 mm) |
| Pièces détachées | Bouches d'extraction, gaines souples/rigides, colliers, entrées d'air |
| Entretien | Nettoyer les bouches et entrées d'air régulièrement, vérifier l'absence d'obstruction |
| Service client | SAUTER SERVICE : 0977 42 42 42, tchat, FAQ, rappel d'expert sur www.confort-sauter.com |
FOIRE AUX QUESTIONS - GAULI SAUTER
Questions des utilisateurs sur GAULI SAUTER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre VMC simple flux au format PDF gratuitement ! Retrouvez votre notice GAULI - SAUTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GAULI de la marque SAUTER.
MODE D'EMPLOI GAULI SAUTER
Nous vous accompagnons dans l'installation de votre VMC.
1
Avec vous à chaque instant
SAUTER
SERVICE
est la pour vous aider.
Jauter
SERVICE
0977 42 42 42
SERVICE GRATUIT
- prix appel
Du lundi au vendredi
de 8h00 à 12h30 et de 13h30 à 18h00
À votre écoute 24h/24
Notre equipe d'experts et de conseillers est à l'écoute de vos besoin et vous accompagne à chaque étape de votre projet.
Également disponible en ligne 24h/24 et 7j/7, SAUTER Service offre de nombreux services personalisés sur www.confort-sauter.com
TCHAT AVEC
UN CONSEILLER
Posez vos questions en direct à l'équipe SAUTER Service
UN EXPERT VOUS
RAPPELLE
Prenez rendez-vous avec l'un de nos experts
FAQ
TCHATBOT
Obtenez desponses auprès de notre Assistant Virtuel 24h/24,7j/7
www.confort-sauter.com
Leader français du comport thermique, SAUTER vous accompagne depuis 1915 dans vos projets d'aménagement. Notre mission? Installer le comport chez vous, durablement et efficacement. Pour cela, vous pouvez compter sur nos produits design et performants (chauffe-eau, radiateurs, traitement de l'air...) mais aussi sur nos coaches, Emma et Tom, les deux spécialistes du Faire soi-même.
Emma et Tom se tiennent à vos côtés pour vous livrer leurs valeurs conseils sur l'installation d'une VMC simple flux hygroléglable tout au long de ce guide. Un accompagnement bienvenu qui se poursuit sur notre site et nos réseaux sociaux (article, guide, tout video...), pour encore plus de conseils pratiques. Choiser, installer et utiliser son produit est aujourd'hui à portée de tous!
Vous croyez en nous pour vos équipements? Croyez en vous pour le reste.
L'équipe SAUTER
SOMMAIRE
L'installation du rejet d'air vers l'extérieur 4
L'installation des gains 6
L'installation des entrées d'air 9
L'installation des pouches d'extraction 11
L'installation du caisson VMC.... 14
Le branchement electrique 16
Le raccordement des gains au caisson 17
Contrôle du détaconnage 18
Contrôle des débits 19
Positionnement du rejet en toiture
Règle
Assurez-vous que la gaine d'évacuation soit isolée avec un diamètre de 160 mm et relié directement au chapeau de toiture. La longueur de la gaine entre le caisson et le chapeau de toiture ne doit pas dépasser 1,5 mètre et ne doit composer qu'un seul coude, sauf si un calcul spécifique du réseau a été effectué.
0160mm
Utilisation d'un réducteur 160 / 125
Tuile à douille non homologué VMC
Vous changez votre VMC simple flux autoréglable pour une VMC simple flux hygróglable ?
Pensez à vérifier que votre chapeau de toiture est au diamètre 160 !
1
Positionnement du rejet en façade
Règle
Conformément à la réglementation (DTU 68-3), il est important de respecter les distances minimales suivantes entre la grille en façade permettant l'évacuation et :
-Une fenetre ouvrante:40cm
- Toute entrée d'air de ventilation : 60 cm
Vérification de l'isolement des gains souples (si passage en combles)
Règle
En combles (ou tout autre volume non chauffé), les gains doivent être isolées et leurs raccords étanches.
Gaine sople isolée de 25 mm
Raccord de gaine
souple isolée
Gaine non isolée
Vos gains passent dans un volume chauffé? Alors vous pouvez utiliser des gains rigides ou semi rigides.
Conformité d'installation des gains souples
Règle
Les gains souples doivent être recoupées à la juste longueur, tendues, non-perçées, non-écrasées, non-étranglées et sans col de cygne. La bonne installation des gains est indispensable au bon fonctionnement du système de ventilation.
Gaine non-etrangée
Gaine sans longueur inutili ni col de cygne
Gaine tendue
Gaine étranglée
Col de cygne
Gaine percee
Gaine écrasée
Respect des longueurs des gains souples
Règle
Chaque section de gaineouple doit mesurer au maximum 3 mètres et compter au maximum 2 coudes de 90^ . Dans le cas contraire, une étude de dimensionnement est recommendé auprès d'un professionnel..
Gaine inférieure à 3 m
Dimensionnement VMC
Gaine supérieure à 3 m et plus de 2 coudes de 90^
La bonne installation des gains est importante lors de l'installation de votre VMC : elle est la clé d'une bonne qualité d'air interieur et d'un meilleur comport acoustique.
1
Position des entrées d'air
Règle
Des entrées d'air doivent être représentes uniquement dans les pièces de vie avec fenêtre sans arrivée d'eau et sans bouche d'extraction.
Salon
Salle à manger
Chambre
Cuisine
Salle debains
WC
Buanderie
Cellier avec arrivée d'eau

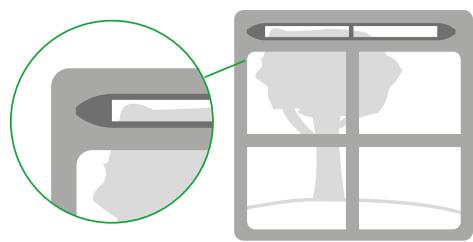

Vérification de la section de mortaise des entrées d'air
Règle
La section de mortaise doit être adaptée au gabarit et l'entrée d'air doit déboucher directement sur l'extérieur.
Mortaise entravée
Gabarit de la mortaise
Pour un renouvellement de l'air efficace et éviter l' apparition de moisissures dans votre logement, voirlez à ne pas obstruer vos entrées d'air. L'air doit pouvoir circuler librement de vos pièces de vie vers vos pièces humides.
Position des bouches d'extraction
Règle
Chaque piece avec une arrivée d'eau doit être équipée d'une bouche d'extraction hygroRéglable (fournie dans l'emballage et compatible avec votre VMC).
Cuisine
Salle debains
WC
Buanderie
Cellier avec arrivée d'eau
Salon
Salle à manger
Chambre

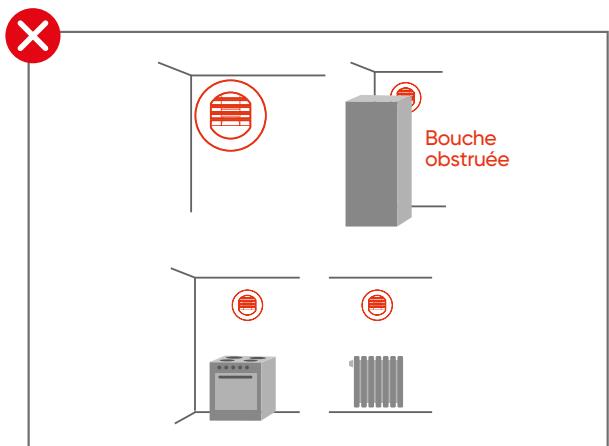

Disposition des bouches d'extraction
Règle

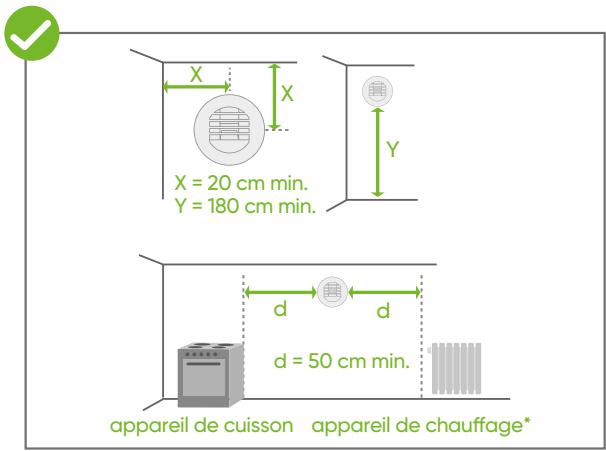

Les bouches d'extraction peuvent etre installées au mur ou au plafond à une distance supérieure de 20 cm de toute paroi et a une hauteur minimum de 180 cm du sol. Afin de ne pas etre influencées par les sources de chaleur, les bouches doit etre a une distance de 50 cm des bords de l'appareil concerné.
*Les émetteurs à convection à sortie frontale et à régulationlectronique ne sont pas soumis à cette contrainte.
Conformité de l'installation de bouches à début complémentaire
Règle
Il existe plusieurs types de bouches d'extraction d'air. Assurez-vous de l'augmentation des débits lorsque la VMC est activée.
bouche avec détention de présence
Bouche à piles
Bouche electrique
Une question ? Rendez-vous sur www.confort-sauter.com
pour découvertir notre aide en ligne.
Tchat, FAQ, rappel d'un expert...
Nous mettons tous nos conseils à votre disposition, 24/7.
Fixation du caisson VMC combles
Règle

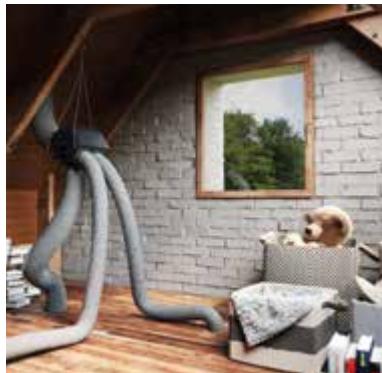

Le caisson doit être suspendu à la charpente en combles grâce à la cordelette prémontée et accessible pour les opérations de maintenance.
Caisson suspendu
Caisson posé au sol*
Fixation du caisson VMC modele extra plat
Règle
Le caisson de VMC extra plat doit être correctement fixé, que ce soit au mur, au sol ou au plafond, et la mousse isolante fournie doit être placée entre le caisson et la paroi. Assurez-vous également que la VMC reste accessible pour les opérations de maintenance.
Caisson fixe au mur, au sol ou au plafond
Caisson posé au sol (non fixé)
1
Nos modèles de VMC extra plats ont des raccords interchangeables qui permettent de relier les gains cuisine et sanitaire à n'importe qu'elle entraè du caisson.
L'avantage? Cela évite les gains qui se croisent et les longueurs inutiles!
1
Contrôle du raccordement électrique
Règle

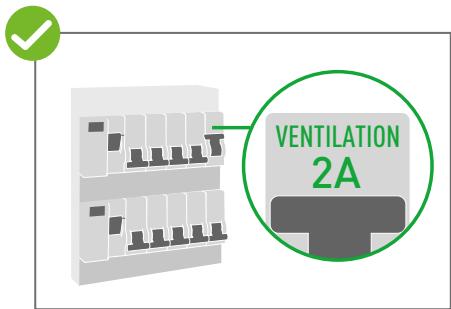

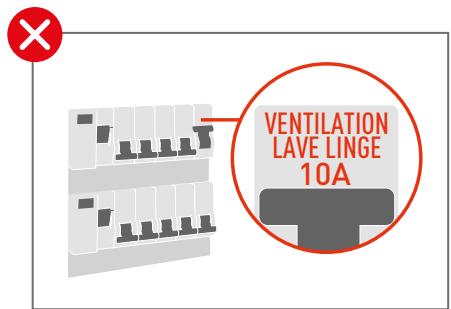

La VMC doit être raccordée à un disjoncteur indépendant de 2A, clairment identifié, conformément à la norme NFC 15-100. Assurez-vous qu'elle soit correctement alimentée en électricité en vérifier que le moteur fonctionne.
1
1
Vouvascezpeurdetrevitedépasse? Retrouvez tous nos tutos installation etd'utilisation dédiésaux solutionstraitement de l'air en scannant ce QR code.
Raccordement étanche des gains au caisson
Règle

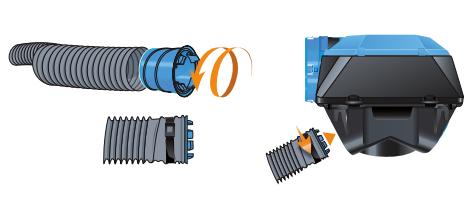

Chaque gaine doit être raccordée de manière étanché au caisson grâce au système d'accroche Sauter Twist & Go et au collier de serrage fournis.
Raccordement etanche
Gaine trop large et non étanché OU gaine non raccordée
Contrôle du détalonnage des portes
Règle

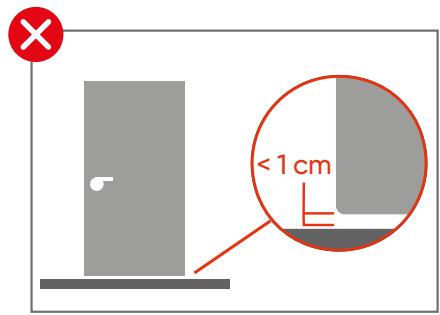

Les portes interieures doivent etre detalonnées d'au moins 1 cm par rapport au sol fini ou disposent d'une grille de transit.
1
Pour profiter d'un renouvellement d'air efficace, l'air doit pouvoir circuler d'une piece à l'autre. Pour cela le détalonnage des portes est clé. Réduisez le talon de la porte de la cuisine d'au moins 2 cm, 1 cm sur les autres portes interieures.
1
Contrôle des débits réglementaires aux bouches
Règle
Afin de garantir un bon niveau de ventilation les mesures de pressions minimales aux bouches sont les suivantes :
| BOUCHE | PU: pression lue au manomètre ou corrignée de la valeur de l'éthalonnage | |
| Pmin (Pa) | Pmax (Pa) | |
| SdB/WC; SdB; WC | 80 | 160 |
| Cuisine débit de base | ||
| Cuisine débit de pointe* | 70 | |
*Fenêtre ouverte (chap. 5.13 CPT 3615)
Pour les mesurer, munissez-vous d'un manomètre, et l'insérer de 1 à 3 cm dans la bouche.
Cuisine ≥ 70 Pa
SdB/WC ≥ 80 Pa
Cuisine < 70 Pa
SdB/WC < 80 Pa
NB: La norme NF E 51-777 autorise des incertitudes de mesures (équipment, lecture, méthode) sur les pressions measurées dans la limite de Pmin - Max (10%. Pmin; 5 Pa) ≤ Pu ≤ Pmax + 10%
