AGALINA GRAND LOGEMENT - VMC simple flux SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	VMC simple flux autoréglable
Modèle	AGALINA GRAND LOGEMENT
Marque	SAUTER
Nombre de pièces desservies	Jusqu'à 6 sanitaires et 1 cuisine
Consommation électrique moyenne	24,4 W (Th-C*)
Puissance maximale	100 W
Alimentation	230 V - 50 Hz
Poids du caisson	2 kg
Niveau sonore à la bouche cuisine	Lw 26 dB(A) / Lp (2 m) < 15 dB(A)
Classe ErP	C
Système antibuée	Oui, breveté Sauter (piquage bleu)
Type de raccord	Twist & Go (piquages)
Diamètres des piquages	∅ 80 mm (sanitaires) / ∅ 125 mm (cuisine/rejet)
Nombre de bouches fournies	4 bouches ∅ 80 mm + 1 bouche ∅ 125 mm (Kit Grand Logement)
Réglage grande vitesse	GV1 ou GV2 (usine : GV2, modifiable)
Protection électrique recommandée	Disjoncteur 2 A dédié
Entretien du caisson	1 fois par an : nettoyage au pinceau sec, hors tension
Entretien des bouches	2 fois par an : eau savonneuse ou lave-vaisselle
Garantie	36 mois (sous conditions)
Pays de fabrication	Non spécifié (marque française)

FOIRE AUX QUESTIONS - AGALINA GRAND LOGEMENT SAUTER

Comment installer le caisson de la VMC AGALINA GRAND LOGEMENT ?

Le caisson se fixe suspendu par sa cordelette prémontée. Placez un crochet solide au plafond, accrochez le caisson par la cordelette, puis raccordez les conduits aux piquages Twist & Go. Assurez-vous que le caisson est centré par rapport aux bouches d'extraction pour minimiser les longueurs de conduits.

Comment raccorder le piquage antibuée ?

Utilisez le piquage bleu (∅ 80 mm) pour la salle de bains la plus utilisée. Fixez le conduit sur ce piquage et verrouillez-le par un quart de tour. Le système antibuée breveté Sauter détecte l'humidité et active automatiquement la grande vitesse pour désembuer rapidement.

Comment régler la grande vitesse (GV1 ou GV2) ?

Le produit est réglé en GV2 en usine. Pour passer en GV1 : positionnez l'interrupteur cuisine sur grande vitesse, coupez le disjoncteur 3 secondes, rétablissez. Ensuite, basculez l'interrupteur en petite vitesse pendant 2 secondes, puis en grande vitesse pendant 2 secondes. Ne touchez pas à l'interrupteur pendant 2 minutes pour valider. La LED clignotera pour confirmer.

Que signifie le voyant LED dans le piquage bleu ?

La LED indique l'état de l'appareil : éteinte = carte hors service ou arrêt ; clignotement lent = défaut capteur ; clignotement rapide = saturation capteur ; fixe = petite vitesse ; allumée par séquence = grande vitesse (GV1 ou GV2) avec détection auto active ou non. Consultez le tableau des codes LED dans la notice pour plus de détails.

Comment nettoyer le caisson de la VMC ?

Une fois par an, coupez l'alimentation électrique. Ouvrez les 4 pattes de fixation avec un tournevis, désolidarisez les coquilles et la platine. Nettoyez l'intérieur avec un pinceau sec (sans eau ni produit). Nettoyez également le capteur d'humidité situé en face du piquage bleu avec un pinceau sec.

Comment nettoyer les bouches d'extraction ?

Retirez les bouches en tirant, démontez la face avant et nettoyez-les à l'eau savonneuse ou au lave-vaisselle. Pour les entrées d'air situées au-dessus des fenêtres, dépoussiérez-les également. Effectuez cette opération deux fois par an.

Quels diamètres de conduits utiliser ?

Pour les sanitaires (WC, salle de bains), utilisez des conduits de diamètre 80 mm. Pour la cuisine et le rejet extérieur, utilisez un conduit de diamètre 125 mm. Les piquages Twist & Go sont adaptés à ces diamètres.

La VMC peut-elle être utilisée dans une maison de 7 pièces humides ?

Oui, le modèle AGALINA GRAND LOGEMENT est conçu pour jusqu'à 6 sanitaires et 1 cuisine, soit 7 pièces humides au total. Pour les grandes maisons, il est recommandé de régler la grande vitesse sur GV2 (réglage usine).

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord l'état de la LED. Si elle est éteinte, l'appareil peut être hors tension ou la carte défectueuse. Si elle clignote, consultez le tableau des défauts dans la notice. Pour toute intervention, contactez le service SAUTER au 09 77 42 42 42 (service gratuit + prix appel) ou votre installateur.

Où trouver les pièces de rechange pour la VMC AGALINA GRAND LOGEMENT ?

Les pièces détachées (bouches, piquages, capteurs, etc.) sont disponibles auprès du service après-vente SAUTER ou de votre installateur. La garantie de 36 mois couvre l'échange des pièces défectueuses. Conservez votre facture d'achat.

MODE D'EMPLOI AGALINA GRAND LOGEMENT SAUTER

Systèmes de ventilation autoréglables intelligents Agalina et Agalina Grand Logement destinés à renouveler l'air ambiant en maison individuelle jusqu'à 5 ou 7 pièces humides. Ces systèmes garantissent les débits de ventilation réglementaires tout en permettant un désembuage rapide et automatique grâce à la technologie exclusive du système antibuée breveté Sauter.

Facile d'installation grâce aux piquages Twist & Go, au raccordement électrique rapide et à la cordelette de suspension prémontée.

CE CARTON CONTIENT

KIT GRAND LOGEMENT

• 1 caisson
  • 3 piquages WC Twist & Go ∅ 80 mm
• 3 piquages salle de bains Twist & Go ∅ 80 mm dont 1 piquage bleu : système antibuée breveté
  • 1 piquage cuisine Twist & Go ∅ 125 mm
  • 2 bouchons ∅ 80 mm
  • 8 colliers de serrage
  • 1 cordelette de suspension prémontée
  • 4 bouches universelles + manchon ∅ 80 mm
  • 1 bouche universelle + manchon ∅ 125 mm

KIT ET CAISSON

• 1 caisson
• 2 piquages WC Twist & Go ∅ 80 mm
- 2 piquages salle de bains Twist & Go ∅ 80 mm dont 1 piquage bleu : système antibuée breveté
• 1 piquage cuisine Twist & Go ∅ 125 mm
• 2 bouchons ∅ 80 mm
• 6 colliers de serrage
• 1 cordelette de suspension prémontée

En plus dans le Kit

• 2 bouches universelles + manchon ∅ 80 mm

• 1 bouche universelle + manchon ∅ 125 mm

Utilisation : jusqu'à 6 sanitaires et 1 cuisine

Consommation électrique moyenne : 24,4W-Th-C*

Puissance max : 100 W

Niveau sonore à la bouche cuisine :

• Lw : 26 dB(A)
  • Lp (2m) : <15 dB(A)

ErP : C

Alimentation : 230 V - 50 Hz

Poids du caisson : 2 kg

* pour un fonctionnement en PV-GV1.

B - DESCRIPTIF PRODUIT

Capot

Connecteur rapide

Rejet fixe ∅ 125

AGALINA

Utilisation : jusqu'à 4 sanitaires et 1 cuisine

Consommation électrique moyenne : 24,4W-Th-C*

Puissance max : 100 W

Niveau sonore à la bouche cuisine :

• Lw : 26 dB(A)
  • Lp (2m) : <15 dB(A)

ErP : C

Alimentation : 230 V - 50 Hz

Poids du caisson : 2 kg

① Chapeau de toiture ∅ 125
2 Conduit souple ∅ 125 (cuisine/rejet)
3 Conduit souple ∅ 80 (sanitaires)
4 Entrée d'air autoréglable
5 Bouche sanitaire (manchon inclus)

Détalonnage des portes 1 à 2 cm au minimum par rapport au sol fini.

A. FIXATION DU CAISSON

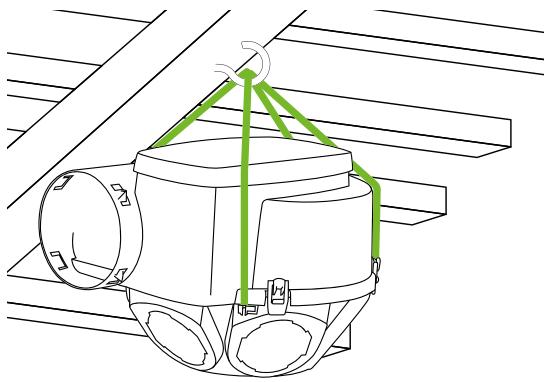

SUSPENDUE

1 Placer un crochet.
2 Suspendre le caisson.

• Suspendu par sa cordelette (pas de transmission des vibrations)
• Au centre des bouches d'extraction (pour minimiser les longueurs des conduits)

B. RACCORDEMENT RÉSEAU

Utiliser le piquage bleu pour la SDB la plus utilisée.

PIQUAGE SANITAIRE

Pour une efficacité maximum contre la buée en SDB, raccorder le conduit sur le piquage bleu ∅ 80.

Fixer-le au caisson au niveau de l'étiquette bleue.

PIQUAGES SANITAIRES

Visser dans la gaine

Clipser dans le piquage

1/4 de tour pour verrouiller

Positionner un bouchon dans les piquages non raccordés.

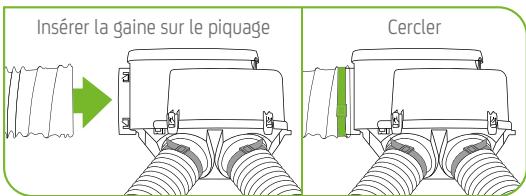

REJET

C. INSTALLATION DES BOUCHES ET MANCHONS

1. NOUVELLE INSTALLATION

LES BOUCHES D'EXTRACTION

Dans toutes les pièces humides (cuisine, sanitaires, buanderie, etc.)

Position au plus près de la douche/ baignoire en SDB.

1 Tracer un cercle correspondant au diamètre du manchon.

2 Découper à l'aide d'une scie cloche ou d'une scie à main.

3 Faites sortir la gaine du trou et insérer le manchon.

5 Enfoncer le manchon en rabattant les ailettes.

6 Insérer la bouche.

Tendus et rectilignes. Pas de coudes inutiles. Ni écrasés, ni pincés, ni déchirés.

Raccords étanches au caisson et aux bouches.

Si grande longueur : conduit rigide ou semi-rigide.

2. REMPLACEMENT

1

2 Insérer la nouvelle Bouche Design Sauter.

Alimentation avec du câble 3G 1.5 mm ^2 à 2.5 mm ^2 ou des fils de 1.5 mm ^2 à 2.5 mm ^2 sous gaine annelée type ICTA ∅ 20 mm et maintenu par un système anti-arrachement conforme à la norme NF C15-100 et aux règles de l'art.

A. PRÉPARATION DES FILS

Dénuder les conducteurs de 5 à 6 mm de manière à ne pas risquer d'entrer en contact avec d'autres fils ou des parties métalliques. Le fil de terre (vert jaune) devra être plus long que les autres. La gaine du câble doit être présente jusqu'au bornier pour éviter tout risque de chocs électriques. Brancher l'appareil seulement si la tension et la fréquence correspondent à celles indiquées sur la plaque firme.

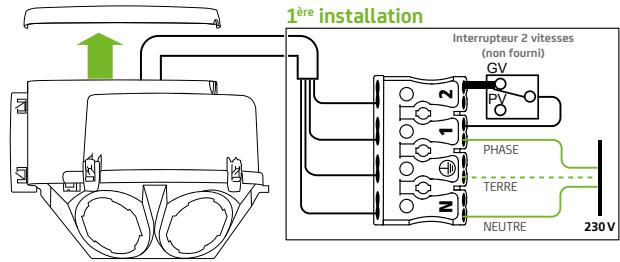

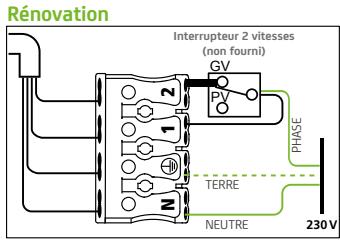

B. BRANCHEMENT DES FILS

1 Déclipser le capot pour accéder au câblage.

2 Effectuer vos branchements selon le schéma ci-dessous

3 Refermer et visser le capot avant de remettre sous tension le produit.

RACCORDEMENT ÉLECTRIQUE

Prévoir une protection dédiée par disjoncteur de 2A en amont.

CONSEIL DE POSE

Veiller à bien passer par les chicanes pour éviter tout arrachement.

PARAMÉTRAGE DE LA GRANDE VITESSE (pour les T1, T2 et T3)

Le produit fonctionne avec une PV et une GV. Deux niveaux de GV sont disponibles : GV1 et GV2.

Sauter recommande un réglage en GV1 du T1 au T3 et GV2 du T4 au T7.

Le produit est réglé en GV2 en sortie d'usine.

Passage en mode "paramétrage" de la grande vitesse (GV)

1 - L'interrupteur cuisine

Positionner l'interrupteur sur la grande vitesse.

2 - Au tableau électrique :

Couper l'alimentation au disjoncteur 3s. minimum. Rétablir l'alimentation = Mode paramétrage activé pour 2 minutes

Réglage de la grande vitesse

1 - À l'interrupteur cuisine

Pour modifier la GV paramétrée (GV2 >> GV1), une fois le mode paramétrage actif, positionner l'interrupteur en petite vitesse pendant 2s., puis en grande vitesse pendant 2s.

Ne pas toucher à l'interrupteur pendant 2 min. Pour vérifier l'enregistrement du paramétrage, se référer au paragraphe "Retour d'information Led".

Note : Pendant les 30 min suivant le paramétrage le système passe en mode calibration.

Le système antibuée sera inactive pendant cette période.

ENTRETIEN

Avertissements :

• Travailler hors tension.
- Ne jamais utiliser des produits agressifs (acétone, trichloréthylène, ...) ou projeter de l'eau.
- Pour nettoyer l'appareil, utiliser seulement un chiffon doux, légèrement humide, après avoir coupé l'alimentation électrique.

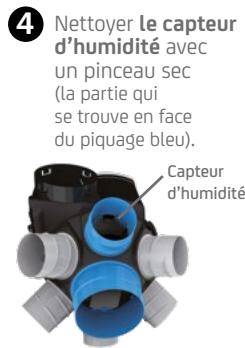

À réaliser une fois par an.

B. LES BOUCHES ET ENTRÉES D'AIR

À réaliser deux fois par an.

1 Retirer la bouche en tirant.

2 Démonter la face avant.

3 Nettoyer : à l'eau savonneuse ou au lave-vaisselle.

4 Dépoussiérer les entrées d'air placées au-dessus des fenêtres.

Regarder la led de fonctionnement qui se trouve dans le piquage bleu qui vous communiquera les informations nécessaires en cas de pannes et/ou défauts.

État par ordre de priorité	Description	Indication
1	Carte HS ou OFF	Éteint
2	Défaut capteur
3	Saturation capteur
4	PV	Fixe
5	GV1 [détection auto OFF]
6	GV1 [détection auto ON]
7	GV2 [détection auto OFF]
8	GV2 [détection auto ON]

Légende

• La durée de garantie est à compter de la date d'installation et ne saurait excéder 36 mois à partir de la date de fabrication en l'absence de justificatif.
• Sauter assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
• Présenter le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant votre facture d'achat.

TRAITEMENT DES APPAREILS ÉLECTRIQUES OU ÉLECTRONIQUES EN FIN DE VIE

(applicable dans les pays de l'union européenne et les autres pays disposant de systèmes de collecte sélective).

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
