Type de produit	VMC simple flux autoréglable
Marque	Sauter
Modèle	Agalina Extra Plat
Utilisation	Jusqu'à 5 pièces humides (1 cuisine + 4 sanitaires)
Poids du caisson	2,9 kg
Alimentation	230 V ~ 50 Hz
Consommation électrique moyenne	24,4 W en PV-GV1
Puissance maximale	100 W
Niveau sonore à la bouche cuisine	Lw : 25 dB(A) ; Lp (2 m) : <15 dB(A)
Classe ErP	C
Technologie antibuée	Système antibuée breveté Sauter avec capteur d'humidité
Fonctionnement	Petite vitesse (PV) et grande vitesse (GV) réglable (GV1 ou GV2)
Raccordement électrique	Câble 3G1,5 à 2,5 mm² ; protection disjoncteur 2 A
Piquages fournis	1 cuisine Ø125, 2 WC Ø80, 2 SDB Ø80 (dont 1 bleu pour SDB principale)
Type de piquages	Twist & Go (1/4 de tour)
Bouches fournies	3 bouches Design universelles (2 × Ø80, 1 × Ø125)
Rejet	Ø125, emplacement dédié (face à la flèche OUT)
Entretien caisson	Nettoyage annuel de la turbine et du capteur (pinceau sec, sans eau ni produit)
Entretien bouches et entrées d'air	Nettoyage tous les 6 mois (eau savonneuse ou lave-vaisselle)
Sécurité	Couper l'alimentation avant toute intervention ; ne pas utiliser de produits agressifs
Garantie	36 mois à compter de la date d'installation (max 36 mois depuis la fabrication)
Contenu du carton	Caisson, piquages, bouchons, mousse d'isolation, adaptateurs, colliers, kit électrique déporté, bouches

FOIRE AUX QUESTIONS - AGALINA EXTRA PLAT SAUTER

Comment installer le caisson de ventilation Agalina Extra Plat ?

Fixez le caisson au mur à l'aide des silentblocs et de la mousse d'isolation fournie, en utilisant le gabarit de perçage. Positionnez-le au centre des bouches d'extraction pour minimiser la longueur des conduits. Raccordez les piquages Twist & Go en un quart de tour et bouchez les piquages inutilisés.

Comment régler la grande vitesse (GV) sur l'Agalina Extra Plat ?

Pour passer de GV2 (réglage usine) à GV1, activez le mode paramétrage : coupez l'alimentation au disjoncteur 3 s, puis rétablissez. Dans les 2 min, mettez l'interrupteur cuisine en petite vitesse 2 s, puis en grande vitesse 2 s. Ne touchez pas à l'interrupteur pendant 2 min. La LED confirme le réglage.

Que signifie le clignotement de la LED dans le piquage bleu ?

La LED indique l'état de l'appareil : éteinte = carte HS ou OFF ; clignotement rapide (0,5 s) = défaut ou saturation capteur ; fixe = petite vitesse ; clignotement lent = grande vitesse (GV1 ou GV2) avec ou sans détection auto. Consultez le tableau des codes dans la notice.

Comment nettoyer le caisson et les bouches ?

Coupez l'alimentation électrique. Pour le caisson (1 fois/an) : démontez le piquage rejet, nettoyez la turbine et le capteur d'humidité avec un pinceau sec. Pour les bouches (2 fois/an) : retirez la bouche, démontez la face avant, lavez à l'eau savonneuse ou au lave-vaisselle. Dépoussiérez les entrées d'air.

Quels sont les diamètres des piquages et conduits à utiliser ?

Le piquage cuisine est en Ø125, les sanitaires (WC et SDB) en Ø80. Le rejet est en Ø125. Utilisez des conduits coudés ou rigides selon les longueurs ; les piquages Twist & Go se fixent en 1/4 de tour.

Puis-je installer l'Agalina Extra Plat dans un faux-plafond ?

Oui, le caisson est conçu pour une installation en combles ou espaces réduits (faux-plafond, coffrage) grâce à sa faible hauteur et à son montage possible dans toutes les positions.

Comment fonctionne le système antibuée ?

Le capteur d'humidité intégré (situé face au piquage bleu) détecte l'humidité et active automatiquement la grande vitesse pour désembuer rapidement la pièce. Pendant la calibration suivant un paramétrage, le système antibuée est inactif pendant 30 min.

Quelles sont les précautions de sécurité électrique ?

Utilisez un câble 3G1,5 à 2,5 mm² avec une protection par disjoncteur 2 A. Dénudez les conducteurs de 5-6 mm, le fil de terre doit être plus long. La gaine doit entrer dans le bornier. Coupez toujours le courant avant toute intervention.

Que faire en cas de dysfonctionnement de la VMC ?

Vérifiez la LED : éteinte = problème d'alimentation ou carte défectueuse ; clignotement anormal = capteur saturé ou défaillant. Essayez de couper le disjoncteur 3 s puis rétablir. Si le problème persiste, contactez le service Sauter au 09 77 42 42 42.

Quelle est la garantie de l'Agalina Extra Plat ?

La garantie est de 36 mois à compter de la date d'installation, sans dépasser 36 mois depuis la date de fabrication. Elle couvre l'échange ou la fourniture des pièces défectueuses, hors dommages et intérêts. Conservez votre facture et le certificat de garantie.

MODE D'EMPLOI AGALINA EXTRA PLAT SAUTER

Système de ventilation autoréglable intelligent Agalina destiné à renouveler l'air ambiant en maison individuelle jusqu'à 5 pièces humides. Ce système garantit les débits de ventilation réglementaires tout en permettant un désembavage rapide et automatique grâce à la technologie exclusive du système antibuée Brevete Sauter.

Facile d'installation grâce à sa modularity, aux piquages Twist & Go, au raccordement électrique rapide déported. Ce caisson peut être installé en combles ou en espaces réduits (faux-plafond, coffrage...) grâce à son montage possible dans toutes les positions et sa faible hauteur.

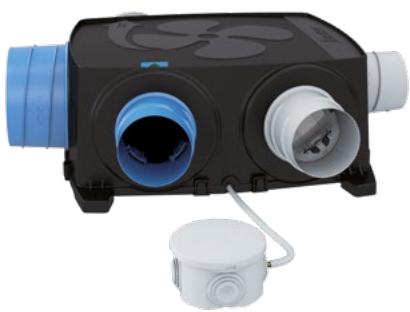

CE CARTON CONTIENT

1 caisson
- 1 piquage cuisine Twist & Go Ø 125
- 2 piquages WC Twist & Go Ø 80
- 2 piquages SDB Twist & Go Ø 80 (dont 1
- 1 bague rejet Ø 125
- 2 bouchons Ø 80
1 mousse d'isoation
4 adaptateurs 0 125/80
- 6 colliers de serrage
- 1 kit raccord électrique déporté

3 bouches Design universelles :
2bouches ^+ manchon 80
1 bouche + manchon 0 125

123 209
AGALINA Extra-Plat Kit

A-CARACTERISTIQUES TECHNIQUES

AGALINA EXTRA-PLAT

Utilisation : jusqu'à 4 sanitaires et 1 cuisine

Consommation électrique moyenne : 24,4W-Th-C*

Puissance max : 100 W

Niveau sonore à la bouche cuisine :

· LW:25dB(A)
- Lp (2m): <15 dB(A)

ErP:C

Alimentation: 230V - 50Hz

Poids du caisson : 2,9 kg

• pour un fonctionnement en PV-GV1.

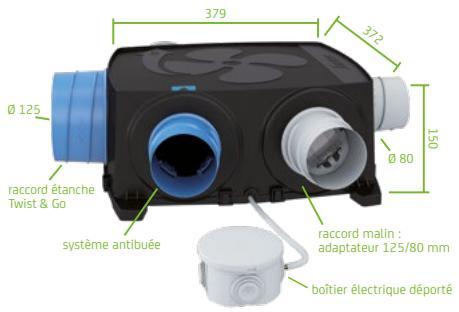

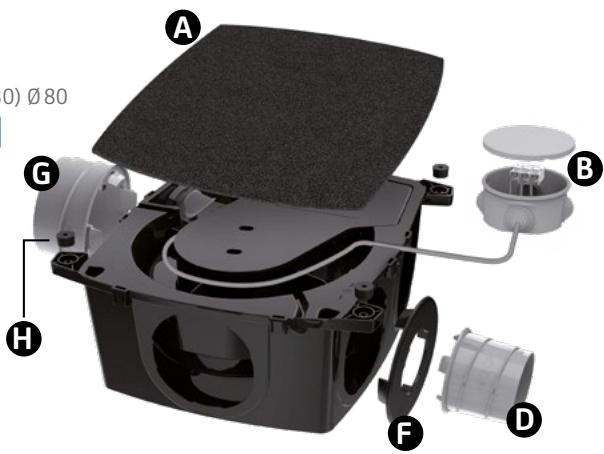

B - DESCRIPTIF PRODUIT

A Mousse d'iso1ation
B Connecteur rapide déporté

C Piqueage Twist & Go SDB 080
Piqueage Twist & Go WC (15) ou SDB (30) 080
E Piquage Twist & Go Cuisine 0125
F Adaptateur 0 125 / 80
G Rejet 0 125
Patte de fixation avec silentbloc
Bouchon

Identification pique 30 m³/h ou 15 m³/h

Identification piqueage 30

Identification piqueage 15

C - TABLEAU DE CHOIX DES PIQUAGES

		SANITAIRES
		SDB 1	SDB 2	WC 1	WC 2
NOMBRE DE PIECESPRINCIPALESDU LOGEMENT(NÔMBRE DECHAMBRES + SELJOUR)	1 PIECE	C		15
	2 PIECES				15
	3 PIECES		30
	4 PIECES			30
	5 PIECES			15	15
	6 PIECES		30	30
	7 ET +		30	15	15

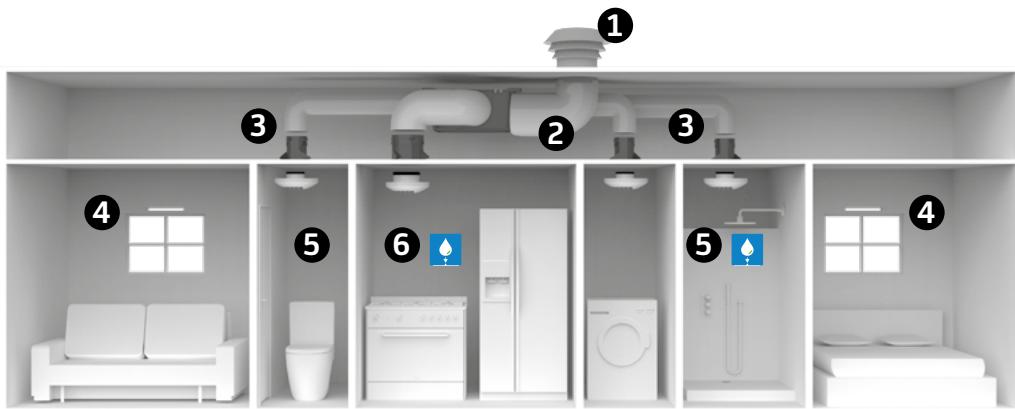

D - SCHEMA DE PRINCIPLE D'INSTALLATION

Chapeau de toiture 125
Conduit couple 125 (cuisine/rejet)
Conduit couple 80 (sanitaires)
4 Entrée d'air autorégliable
5 Bouche sanitaire (manchon inclus)

Détalonnage des portes 1 à 2 cm au minimum par rapport au sol fini.

MONTAGE

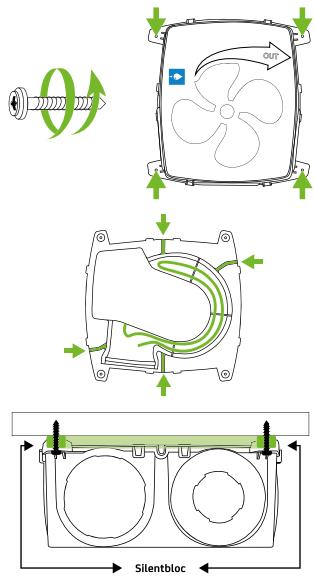

A. FIXATION DU CAISSON

1 Percer 4 trous grâce au gabarit de perçage fourni.
Positionner le cable dans l'un des 4 passages prévus à cet effet et casser la languette pour permettre son passage.
3 Placer la mousse d'iso1ation sur l'arriere du produit en contact avec la surface.

S'assurer de la bonne position du cable électrique avant de le fixer contre la paroi.

4 Fixer le caisson avec des vis au travers des silentblocs.

LE CAISSON DE VENTILATION

• Sur silentblocs et mousse d'isolation (pas de transmission des vibrations).
  -Au centre des pouches d'extraction (pour minimiser les longueurs des conduits).

B. RACCORDEMENT RÉSEAU

Utiliser le piquage bleu pour la SDB la plus utilisé.

PIQUAGE SANITAIRE Pour une efficacité maximum contre la buee en SDB, raccorder le conduit sur le piquage bleu 80. Fixer-le au caisson au niveau de I'etiquette bleue.

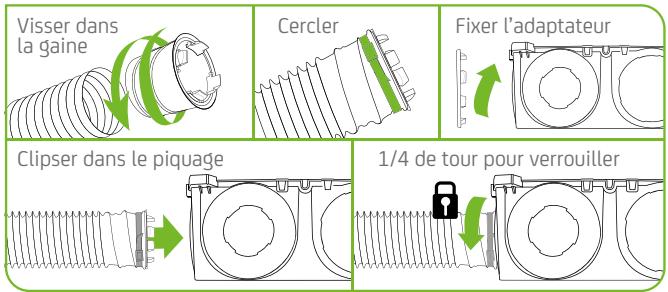

PIQUAGES SANITAIRSYSTITEWIST&GO,BREVETE

1/4 detour

Positionner un bouchon dans les piquages non raccordés.

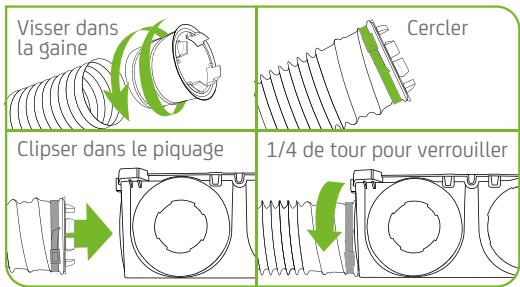

REJET

Le rejet ne peut etre installe qu'a un emplacement definit (face a la flèche "OUT")

C. INSTALLATION DES BOUCHES ET MANCHONS

1. NOUvelle INSTALLATION

LES BOUCHES D'EXTRACTION

Dans toutes les pièces humides (cuisine, sanitaires, buanderie, etc.) Position au plus après de la douche/ baignoire en SDB.

Tracer un cercle correspondant au diametre du manchon.

Découper à l'aide d'une scie cloche ou d'une scie à main.

3 Faites sortir la gaine du trou et insérer le manchon.

Cercler.

Enforcer le manchon en rabattant les ailettes.

6 Insérer la bouche.

LES CONDUITS

Tendus et rectilignes. Pas de coudes inutiles. Ni écrasés, ni pincés, ni déchirés.
Raccords étanches au caisson et aux bouches.
Si grande longueur: conduit rigide ou semi-rigide.

2. REMPLACEMENT

1

2 Insérer la nouvelle Bouche Design Sauter.

RACCORDEMENT ÉLECTRIQUE

Alimentation avec du cable 3G1.5mm^2 à 2.5mm^2 ou des fils de 1.5mm^2 à 2.5mm^2 sous gaine annelée type ICTA 0 20 mm et maintainu par un système anti-arrachement conforme à la norme NF C15-100 et aux règles de l'art.

A. PREPARATION DES FILS

Denuder les conducteurs de 5 à 6 mm de manière à ne pas risquer d'entre en contact avec d'autres fils ou des parties metalliques. Le fil de terre (vert jaune) devra être plus long que les autres. La gaine du cable doit être présente jusqu'à bornier pour éviter tout risque de chocs électriques. Brancher l'appareil seulement si la tension et la fréquence correspondant à celles indiquées sur la plaque firme.

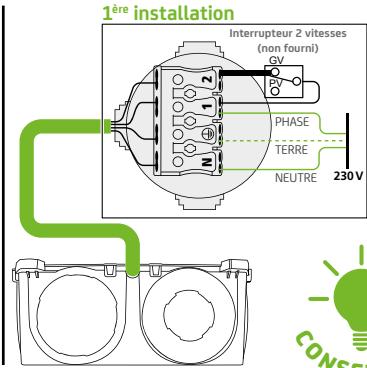

B. BRANCHEMENT DES FILS

Raccorder à l'aide du kit de raccordement fourni.

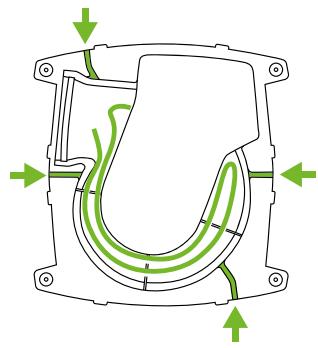

1 - Positionner le cable dans l'un des 4 passages prévus à cet effet et casser la languette pour permettre son passage.

2 - Visser les colliers de serrage dans le boitier pour maintainir les câbles.

RACCORDEMENT ÉLECTRIQUE

Prévoir une protection dédiée par disjoncteur de 2A en amont.

PARAMÉTRAGE DE LA GRANDE VITESSE (pour les T1, T2 et T3)

Le produit fonctionne avec une PV et une GV. Deux niveaux de GV sont disponibles : GV1 et GV2.

Sauter recommande un réglage en GV1 du T1 au T3 et GV2 du T4 au T7.

Le produit est reglé en GV2 en sortie d'usine.

Passage en mode "paramétrage" de la grande vitesse (GV)

1-Linterrupteur cuisine Positionner l'interrupteur sur la grande vitesse.

2 - Au tableau électrique : Couper l'alimentation au disjoncteur 3s. minimum. Retabrir l'alimentation = Mode paramétrage activé pour 2 minutes

Réglage de la grande vitesse

1 - À l'interrupteur cuisine

Pour modifier la GV paramétrée (GV2 >> GV1), une fois le mode paramétrage actif, positionner l'interrupteur en petite vitesse pendant 2s., puis en grande vitessependant 2s.

Ne pas toucher à l'interrupteur pendant 2 min. Pour vérifier l'enregistrement du paramétrage, se référer au paragraphe "Retour d'information Led".

Note: Pendant les 30 min suivant le paramétrage le système passée en mode calibration.

Le système antibuée sera inactive pendant cette période.

ENTRETIEN

Avertissements :

• Travailler hors tension.
• Ne jamais utiliser des produits agressifs (acétone, trichloréthylène, ...) ou projeter de l'eau.
• Pour nettoyer l'appareil, utiliser seulement un chiffon doux, légèrement humide, après avoir coupé l'alimentation électrique.

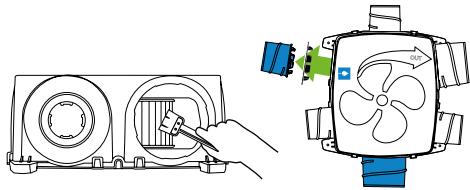

réalisier une fois par an.

Demonter le piquage rejet.

Nettoyer la turbine sans eau, ni produit, avec un pinceau sec.

4 Nettoyer le capteur d'humidite avec un pinceau sec la partie qui se trouve en face du piquage bleu.

B. LES BOUCHES ET ENTRÉES D'AIR

réaliser deux fois par an.

Retirer la bouche en tirant.

Demonter la face avant.

3 Nettoyer: à l'eau savonneuse ou au lave-vaiselle.

Dépoussière les entrées d'air placées au-dessus des fenêtres.

Regarder la led de fonctionnement qui se trouve dans le piquege bleu qui vous communiquera les informations nécessaires en cas de pannes et/ou defaults.

État par ordre de priorité	Description	Indication
1	Carte HS ou OFF	Éteint
2	Défaut capteur	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s
3	Saturation capteur	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 1s 2s
4	PV	Fixe
5	GV1 [dêtection auto OFF]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5
6	GV1 [dêtection auto ON]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,
7	GV2 [dêtection auto OFF]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0
8	GV2 [dêtection auto ON]	0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0

Legende

Clignotement

Fixe

Éteint

• La durée de garantie est à compter de la date d'installation et ne saurait excéder 36 mois à partir de la date de fabrication en l'absence de justificatif.
• Sauter assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les dispositions des générantes conditions de garantie ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour définuts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
• Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installer, en y joignant votre facture d'achat.

TRAITEMENT DES APPAREILS ÉLECTRIQUES OU ÉLECTRONIQUES EN FIN DE VIE

(applicable dans les pays de l'union européen et les autres pays disposant de systèmes de collecte sélective).

Les appareils munis de ce symbole ne doivent pas etre mis avec les ordures menagères, mais doivent etre collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent etre effectués selon les dispositions et les décrets locaux.
