ZSPQ250-D (VC250ECL) - Pompe d'évacuation ADEO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe d'évacuation
Modèle	ZSPQ250-D (VC250ECL)
Marque	ADEO
Tension électrique	230 V ~ 50 Hz
Puissance nominale	250 W
Courant maximum (démarrage)	1,43 A
Courant maximum de fonctionnement	1,03 A
Débit maximal	6500 l/h
Hauteur de refoulement maximale	6 m
Pression de refoulement maximale	0,6 bar
Profondeur d'immersion maximale	7 m
Température maximale de l'eau	35 °C
Taille maximale des particules	5 mm
Indice de protection	IPX8
Poids net	3,32 kg
Poids brut	3,77 kg
Raccord de tuyau	Ø1-1/4" (32 mm) / G1" (33,3 mm) / Ø1" (25 mm)
Classe d'isolation	B
Condensateur	4 μF / 450 V
Garantie	2 ans
Fonctions principales	Vidange, drainage, transfert d'eau claire, flotteur-interrupteur automatique, protection thermique
Entretien	Nettoyage régulier de la turbine et des orifices, démontage possible de la base
Pièces détachées	Disponibles (câble d'alimentation, flotteur, turbine, joints, etc.)
Réparabilité	Réparation possible par un professionnel qualifié
Informations générales	Utilisation prévue pour eau claire non potable, ne pas utiliser en continu ou en installation fixe

FOIRE AUX QUESTIONS - ZSPQ250-D (VC250ECL) ADEO

Comment installer la pompe d'évacuation ?

Assemblez les éléments selon les illustrations du manuel. Vissez le raccord sur la sortie de la pompe, puis fixez le tuyau avec un collier de serrage. Placez la pompe verticalement dans l'eau, assurez-vous que le flotteur peut monter librement. Branchez sur une prise avec disjoncteur différentiel 30 mA.

Pourquoi la pompe ne démarre-t-elle pas ?

Vérifiez d'abord l'alimentation électrique. Si le flotteur est en position basse, soulevez-le. Assurez-vous que le flotteur n'est pas bloqué. La hauteur d'eau doit être d'au moins 50 cm pour que le flotteur active la pompe.

Que faire si le débit est faible ?

Vérifiez que le tuyau d'aspiration et de refoulement ne sont pas obstrués. Nettoyez la turbine en démontant la base. Utilisez un tuyau de diamètre suffisant (32 mm recommandé). Assurez-vous qu'il n'y a pas de bulle d'air dans la pompe.

Peut-on pomper de l'eau chaude avec cette pompe ?

Non, la température maximale de l'eau est de 35 °C. Au-delà, le dispositif de protection thermique arrête la pompe. Ne pompez pas d'eau à plus de 35 °C.

Comment nettoyer la pompe ?

Débranchez la pompe. Dévissez le raccord de refoulement et nettoyez-le à l'eau claire. Pour un nettoyage plus profond, démontez la base (illustration 18-21) et nettoyez la turbine. Vérifiez l'intégrité du câble.

La pompe peut-elle fonctionner en continu ?

Non, ce produit n'est pas conçu pour un fonctionnement en continu (ex. circulation de bassin) ni pour une installation fixe. Utilisez-le uniquement pour des opérations temporaires de vidange ou drainage.

Quelle est la profondeur maximale d'immersion ?

La profondeur d'immersion maximale est de 7 mètres. Ne dépassez pas cette limite pour éviter d'endommager la pompe.

Que faire si le flotteur reste bloqué en position haute ?

Vérifiez qu'aucun objet étranger ne bloque le flotteur. Secouez doucement le flotteur pour le libérer. Si le problème persiste, démontez et nettoyez le mécanisme du flotteur.

Comment préparer la pompe pour l'hiver ?

Éteignez et débranchez la pompe. Videgez complètement l'eau. Nettoyez-la et rangez-la dans un endroit à l'abri du gel, idéalement entre 4 et 24 °C. Conservez-la verticalement dans son emballage d'origine.

Où trouver les pièces de rechange pour cette pompe ?

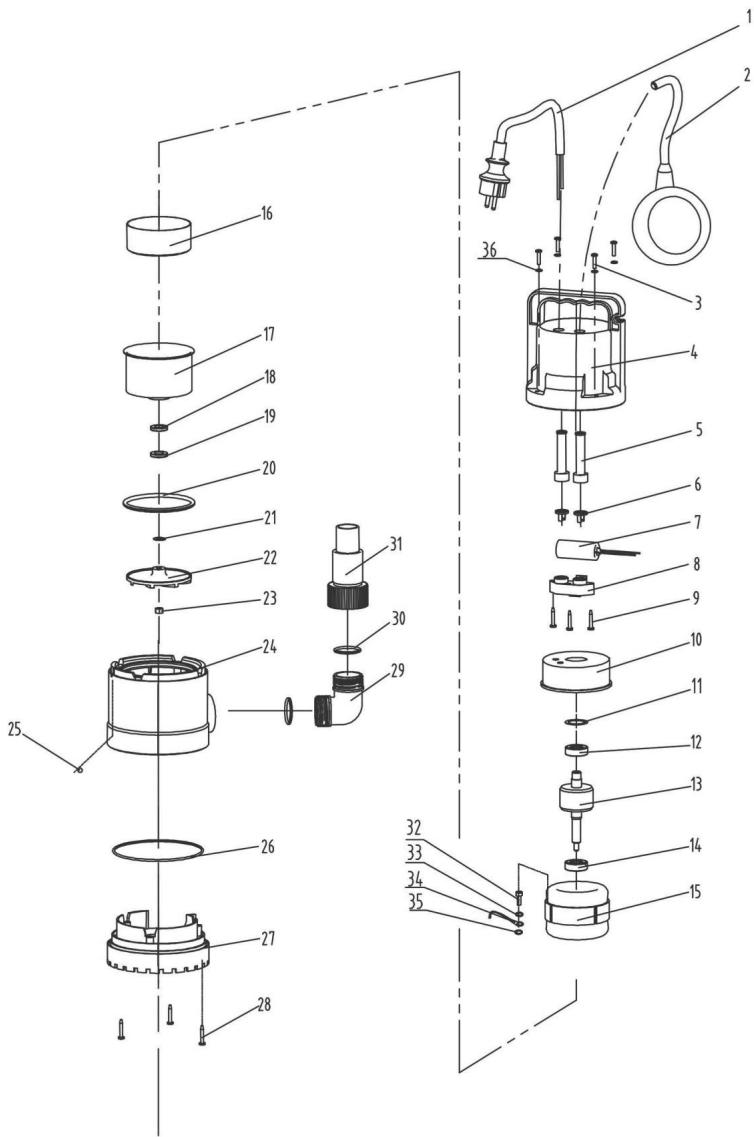

Les pièces détachées sont listées dans le manuel (ex. câble d'alimentation VC250.001, flotteur VC250.002, turbine VC250.022). Contactez votre revendeur ou un centre de service agréé pour les commander.

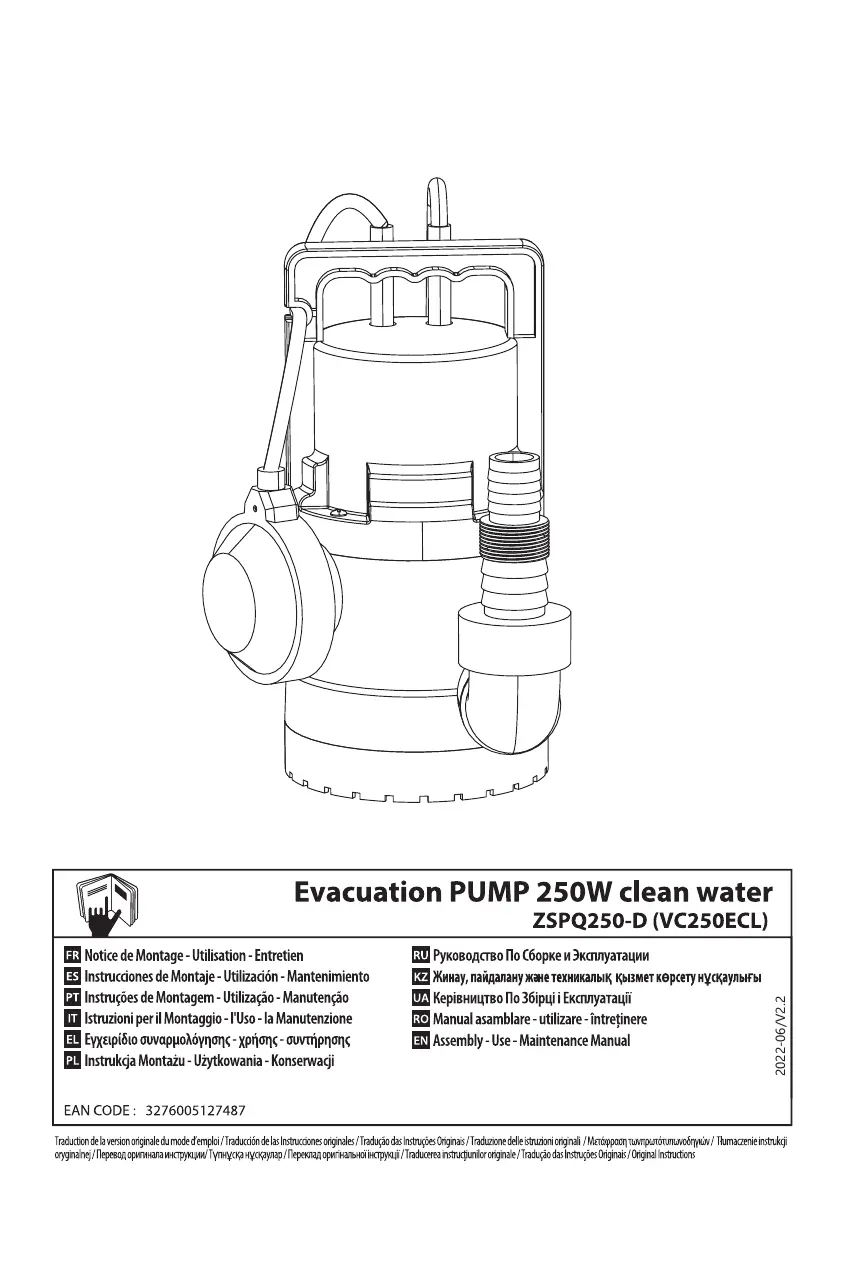

MODE D'EMPLOI ZSPQ250-D (VC250ECL) ADEO

Merci d'avoir besoin ce produit. Lors de la conception et de la fabrication de nos produits, nous faisons tous les efforts possibles pour garantir une excellente qualite qui repond aux besoin des utilisateurs. Le respect de ces instructions permet d'optimiser la durée de vie

IMPORTANT! AFIN D'OBTEMINIR UNE SATISFACTION MAXIMALE AVEC CE PRODUIT LORS DE SON INSTALLATION, DE SON UTILISATION ET DE SON ENTRETIEN, NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL D'UTILISATION AVANT D'UTILISER LE PRODUIT. VEUILLEZ NOTER LES AVERTISSEMENTS DE BASE RELATIFS À LA SECURITE DANS CE MANUEL ET CONSERVEZ LE MANUEL POUR CONSULTATION ULTERIEURE.

IMPORTANT, CONSERVEZ LE MANUEL POUR CONSULTATION ULTRÉIREURE : LISEZ ATTENTIVÉMENT CE MANUEL

Table des matieres

1. Utilisation prévue de la POMPE d'évacuation Eau claire 250W
2. Rangement
3. Consignes de sécurité
4. Entretien
5. Données techniques
6. Fin du cycle de vie
7. Montage
8. Garantie
9. Transport
10. Déclaration de conformité CE
11. Hivernage

1. UTILISATION PRÉVUE DE LA POMPE D'ÉVACUATION EAU CLAIRE 250W

Le produit est principalement destiné à drainer des parties de batiments en cas d'inondation, mais également à pomper ou à transférer par pompage des Liquides à retarder l'eau des puits et des galleries ainsi qu'à l'évacuation de l'eau des bateaux et des yachts, à condition qu'il s'agisse d'eau douce. Ne l'utilise pas à d'autres fins.

Remarque: Ce produit n'est pas adapté à un fonctionnement de la pompe en continu (par exemple circulation continue dans un bassin) ni à des installations fixes (par exemple dispositif de levage, pompe pour fontaine).

Fluides d'alimentationapprovés

• Eau douce jusqu'à un certain degré d'encrassement

Une fois le déballage terminé, vérifie que le produit est complet et qu'il dispose de tous ses accessoires (le cas échéant). Si le produit est endommagé ou présente un début, ne l'utilise pas et returnez-le à votre revendeur.

Si vous donne ce produit à une pierce personne, veuilles également lui fournir ce mode d'emploi.

Principe de fonctionnement

Le principe de fonctionnement de la pompe est basé sur l'augmentation de la pression du fluide dans le tuyau de refoulement. Le fluide entre par l'entrée de la pompe jusqu'àu centre de la turbine. Sous l'action des forces centrifuges, la velocité du fluide augmente, créé ainsi une pression dans le port de refoulement. Il en résultat que le fluide présente dans la pompe commence à s'écouler par la sortie de la pompe.

DANGER : Risque de blessures, risque de dommages ! Les substances caustiques, légarement inflammables et autres substances explosives (telles que l'essence, le petrole, le nitrogène dilué), les graisses, les huiles, l'eau salée et les eaux usées provenant des toilettes ainsi que l'eau boueuse qui présente une capacité de début inférieure à l'eau, ne doivent pas être transportées avec cette pompe. La température du fluide fourni doit être comprise entre 5^ et 35^ .

Veuillez notes que notre équipement n'a pas ete concu pour une utilisation dans des applications commerciales, marchandes ou industrielles. Notre garantie sera annulée si I'appareil est utilisé dans des activités commerciales, marchandes ou industrielles ou a des fins équivalentes. Ce produit a ete concu pour etre utilisependant une perteode de 3 ans (Durée de vie prevue).

Le respect de ces consignes permet d'atteindre la durée de vie.

2. CONSIGNES DE SECURITÉ

AVERTISSEMENT : Lizez tous les avertissements de sécurité et toutes les instructions. Ne pas respecter les avertissements et les instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour consultation ultérieure.

2.1 AVERTISSEMENTS GENÉRAUX DE SECURITÉ

• Cet apparéil ne doit pas étreutilisépar des enfants. Le nettoyage et l'entretien par l'usager ne doit pas étreffectué s par des enfants.
• Toujours dé connecter l'appareil de l'alimentation avant de le monter, le dé monter ou le nettoyer.
• Ces appeareils peuvent étreutiliséspar des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes dénuées d'expérience ou de connaissance à condition qu'elles soient surveillées ou qu'elles aientétéinformésde la manièred'utiliser l'appareil de manière sécurisé, et qu'elles comprendnent les dangers associés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les pompes pour lesquelles aucune indication ne précise si celles-ci sont protégés contre les effets du gel ne doivent pas été laxés à l'extérieur par temps de gel.

• Sile cordon d'alimentation estendommagé, il doit être remplace par le fabricant, son agent de service ou une personne aux qualifications similaires afin d'éviter tout danger.

• La pompe doit étre alimenté e par un circuit comportant un dispositif à courant diff é rentiel résiduel (DDR), de courant diff é rentiel de fonctionnement assigné ne dé passant pas 30 mA

• La pompe ne doit pas etre utiliser que quand une personne est dans I'eau.
• La pompe doit être installée conformément aux réglementations nationales en vigueur dans chaque pays.
• Consultez un spécialiste pourobtenir davantage d'informations détaillées.
• Avant derialcder à l'installation,à des réglages,a des opérations d'entretien ou au rangement,debranche le cable électrique de la prise secteur.
• N'exposez pas la fiche électrique à l'humidité.
• La reglementation de certaines régions restreint l'utilisation du produit dans certaines opérations. Contactez les autorités locales pour obtenir des conseils.
• Les réglementations locales peuvent restreindre l'âge de l'opérateur.
• Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou des risques causés à autrei ou aux biens d'autrui.
• Débranche la fiche de la source d'alimentation du produit avant d'effectuer un réglage, de changer un accessoire ou de le ranger. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel du produit.

• Entretenez le produit. Vérifie qu'aucune piece mobile n'est coincée ou mal alignée, qu'aucune piece n'est cassée et qu'aucun autre problème peut affecter le fonctionnement. S'il est endommagé, faites réparer le produit avant de le réutiliser.

• Pendant l'utilisation du produit, portez toujours des chaussures adaptées et un pantalon long. N'utilisez pas l'appareil pieds nus ou avec des sandales ouvertes. Evitez de porter des vêtements amples ou dotés de cordons ou de lacets ; ils peuvent se coincer dans les pieces mobiles.

• Attachez les cheveux longs pour quils soient au-dessus du niveau des épaules afin d'empêcher tout emmèlement dans les pieces mobiles.
• Contrôlez le fonctionnement correct de l'interrupteur à protection contre les courants de fuite et du contact de terre de protection (mise à la terre) à intervalles réguliers
• Avant chaque utilisation, vérifie que le cordon d'alimentation et la fiche secteur ne sont pas endommages. Si le cordon d'alimentation est endommagé, veuillez prévoir le remplacement de celui-ci. sinon contacter un électrique qualifié.
• Toutes les prises électriques doivent être installées dans une zone protégée contre les inondations.
• N'utilisez pas le cordon d'alimentation pour porter/transporter l'appareil.
• Ne frottez pas le cordon d'alimentation contre des bords tranchants et assurez-vous qu'il n'est pas serré.
• La tension indiquée sur la plaque signalétique doit correspond à la tension de la source électrique

• Branchez toujours le cable d'alimentation à une alimentation électrique 230V 50 Hz reliée à la terre et protégée par un fusible de 10 A minimum.

• Une pollution du liquide peut se produit en raison d'une fuite de lubrifiant

• Si le produit est déjà(assemblé,veuillezvousassurer que toutesles vis sont bien serrées avant de l'utiliser.Si yous nevez assembler le produit,veuillezvousassurer lors de l'ouverture de I'emballage que tous les éléments nécessaires pour installer le produit ont ete fournis. Si le produit est endommagé ou s'il presente un defaut,ne l'utilisez pas et rapportez-le au magasin le plus proche.

2.2 SYMBOLES SUR LE PRODUIT

Conformé aux normes européennes : Ce symbole signifie que cet apparéil est conforme à toutes les directives européennes applicables et qu'un test de conformité avec ces directives a été effectué.

Symbole de la circulation des produits sur le marché des États membres de l'union douanière.

Symbole de conformité ukrainien

Les produits électriques ne doivent pas être jetés avec les produits menagers. Les produits électriques usages doivent être collectés séparément et être éliminés dans des points de collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des conseils sur le recyclage.

Lisez et comprendez toutes les instructions avant d'utiliser le produit, respectez tous les avertissements et toutes les consignes de sécurité.

Profondeur d'immersion maximale autorisée

Indice de protection contre l'intrusion de liquides et de solides.

2.3 SYMBOLES DANS CE MANUEL

Danger électrique : Le non-respect de cet avertissement peut provoquer des blessures physiques ou la mort.

Type et source de danger : Ce symbole indique que le non-respect de cet averissement peut occasionner des dommages à l'appareil, à l'environnement ou à d'autres biens.

Remarque : Ce symbole indique des informations importantes pour mistréux comprendre le produit.

Lire le manuel : Ce symbole indique que vous doivent regardier le manuel d'utilisation.

Veuillez consulter l'illustration correspondante à la fin du livre.

Ce produit est recyclable. S'il n'est plus utilisable, veuilles le déposer dans un centre de recyclage de déchets.

Débranche immédiatement la fiche de la prise secteur si le cable est endommagé ou coupé.

2.4 SECURITE DE L'SPACE DE TRAVAIL

• Maintenez les enfants et les passants à l'écart de la zone d'utilisation.
• La pompe n'est pas destinée à être utilisée dans une piscine, elle doit être installée et utilisée conformément aux principes d'installation NFC15-100. Consultez votre electricien professionnel pour obtenir des conseils supplémentaires.

2.5 SÉCURITE ÉLECTRIQUE

• AVERTISSEMENT! Ce produit cree un champ electromagnetique pendant son fonctionnement! Dans certaines circonstances, ce champ peut interfeer avec des implants médiaux actifs ou passifs. Pour réduire le risque de blessure grave ou mortelle, nous recommendons aux personnes porteuses d'implants Médiaux de consulter leur médecin ainsi que le fabricant de l'implant Médial avant d'utiliser ce produit!

2.6 SÉCURITÉ DES PERSONNES

ATTENTION Afin d'eviter les accidents ou les blessures, gardez à l'esprit le poids de l'appareil pendant le transport (voir les Données techniques).

• Utilisez des équipements de protection individuelle en manipulant le produit. Des équipements de protection appropriés aux conditions, tels que des gants ou des protections oculaires, réduisent le risque de blessures.
• Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux en manipulant le produit.
• Attachez les cheveux longs pour quils soient au-dessus du niveau des épaules afin d'empêcher tout emmèlement dans les pieces mobiles.

2.7 AVERTISSEMENTS DE SECURITE RELATIFS À LA POMPE D'ÉVACUATION

ATTENTION! L'eau fournie avec cet apparéil n'est pas de l'eau potable!

• Ne versez pas de liquides corrosifs (produits chimiques, produits de nettoyage) ni de produits abrasifs.
• N'exposez pas la pompe au gel.
• N'utilisez pas la pompe sans eau.
• Ne portez jamais la pompe par son cable et ne tirez jamais sur le cable pour la débrancher.
• Ne modifies pas l'intérieur de la pompe ni le flotteur-interrupteur car cela peut comprometter l'étanchéité à l'eau de l'appareil.
• Pendant que la pompe fonctionne, ne touche pas la pompe, la corde attachée à la poignée ainsi que les objets en contact avec l'eau (par exemple objets dans l'eau, rampses, etc.).
• L'eau fournie avec cet appeareil n'est pas de l'eau potable
• Ne pompez pas des graisses, des huiles et de l'eau salée.
• Ne pompez pas les eaux usées provenant des installations sanitaires et l'eau limoneuse représentant une capacité d'écoulement inférieure à l'eau claire.
• Ne pompez pas d'eau à une température supérieure à 35^ .

2.8 RISQUES RÉSIDUELS

Il n'existe aucun risque résiduel supplémentaire associé à l'utilisation, à l'entretien et au transport de ce produit.

3.DONNÉES TECHNIQUES

Modèle de pompé d'évacuation	ZSPQ250-D (VC250ECL)
Tension électrique/Fréquence électrique	230V~50Hz
Puisance nominale	250 W
Courant maximum (démarrage)	1.43A
Courant maximum de fonctionnement	1.03A
Paramètres du condensateur (capacité/ tension maximum)	4μF/450V
Classe d'isolation	B
Fréquence de rotation du moteur	2750 min-1
Hauteur maximale	6m
Pression de refoulement maximum	0.6 bar
Poids brut de la pompe	3.77KG
Poids net de la pompe	3.32KG
Débit maximal	6500 l/h
Profondeur de submersion	7 m
Température max. de l'eau	35 °C
Raccord du tube	Ø1-1/4" 32 mm / G 1" Ø 33.3 mm / Ø1" 25 mm
Taille maximale des particules	5 mm
Classe IP	IPX8

4. MONTAGE

AVERTISSEMENT! L'appareil doit être entièrement monté avant de fonctionner! N'utilise pas un produit partiellement assemblé ou assemblé avec des pieces endommagées!

Suivez les instructions de montage étape par étape et utilisez les illustrations fournies comme guide visuel pour monter facilement le produit!

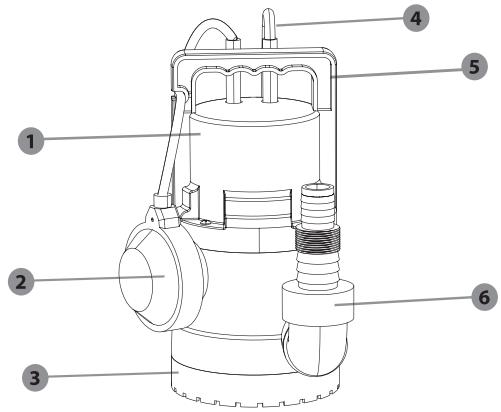

4.1 DÉBALLAGE

1. Boitier de la pompe
2. Flotteur-interrupteur
3. Base
4. Câble d'alimentation électriche
5. Poignée

6. Raccordement

7. N'utilisez aucun outil tranchant (cutter, couteau, ...) lors du déballage, vous pourriez endommager le produit.

8. Lors du déballage, prenez la pompé avec la poignée de transport (5)
9. N'utilisez pas le cordon d'alimentation pour soulever, porter ou transporter l'appareil.
10. Ne frottez pas le cordon d'alimentation contre des bords tranchants et assurez-vous qu'il n'est pas compré.

4.2 INSTALLATION

Assembliez les différents éléments ensemble conformément à l'illustration. Si une vis est nécessaire, serrez-la avec un outil approprié.

Plus la longueur du tuyau est courte et plus le diamètre du tuyau est important, plus la capacité de la pompe est élevé

• Vissez l'objet de raccordement de la pompe sur l'embout de raccordement.
• Faites coulisser le collier de serrage sur le tuyau.
• Faites couisser le tuyau sur l'élement de raccordement de la pompe et fixez-le à l'aide d'un collier de serrage

Raccordement de la sortie: illustration ① à ⑤

Accessoires requis : Raccord et tuyau PVC

Vissez l'adaptateur dans le sens des aiguilles d'une montre sur la sortie du boitier de pompe. Serrez suffisamment à la main.

Différents diamètres de tuyaux peuvent être raccordés sur l'élement de raccordement de la pompe. Un tuyau d'un diamètre suffisant doit être sélectionné et l'élement de raccordement de la pompe doit être raccourci en fonction des rainures afin que la taille de particules requise puisse être utilisée. Un tuyau de grand diamètre est également recommendé pour les tailles de particules inférieures afin d'autoriser un volume d'écoulement élevé.

ATTENTION! Portez toujours des lunettes de sécurité et des gants pendant l'installation.

4.3 PREMIÈRE UTILISATION

AVERTISSEMENT! Lisez la section « CONSIGNES DE SECURITE » au début de ce manuel, y compris tout le texte des sous-rubriques, avant d'utiliser ce produit.

Faites particulièrement attention lors de l'utilisation de l'ordinateur pour la première fois : concentrez et dédiez toute votre attention à cette première utilisation.

Amorçage de la pompe : illustration 6 et 8

Si I'eau n'est pas pompée 20 secondes après le démarriage, abaissez le flotteur et souveze la pompe.
Attendez que la pompe vide I'eau et replongez la pompe dans I'eau. Redémarrez la pompe.

Remarque: La pompe doit être complètement immergée dans l'eau. Dans le cas contraire, la pompe ne s'amorcera pas, ne pourra pas fonctionner à son débit maximum et pourra être endommagée!

4.4 FONCTIONNEMENT

Démarrage du produit : illustration f 16

Avant toute utilisation, assurez-vous que la pompé est correctement amorcée (voir le chapitre ci-dessus)

Utilisation du produit : illustration 9 à 17

Il est conseilé d'utiliser une corde attachée à la poignée pour installer la pompe au fond de l'eau.

ATTENTION! N'utilisez pas le cordon d'alimentation ni le flotteur-interrupteur pour soulever la pompe.

Assurez-vous que la pompe est installée en position verticale et stable au fond de l'eau.

Puis assurez-vous que le flotteur-interrupteur monte en position supérieure. La pompe nécessite au moins 50 cm d'eau pour démarrer automatiquement.

Branchez-la dans la prise électrique.

Remarque: La pompe démarre automatiquement après avoir branché la sortie de cable.

• Utilisez le produit à des heures raisonnables : pas trop tout le matin ni trop tard le soir pour ne pas déranger d'autres personnes.
• Ne modifiez pas le produit de chaque manière que ce soit et n'utilise pas de pieces ou d'accessoires non recommandés par le fabricant.

Si le produit est tombé, a subi un choc important ou commence à vibrer anormalement, arrêtez immédiatement le produit et vérifie la présence de dommages ou identifiez la cause des vibrations. Les dommages doivent être correctement réparés ou faire l'objet d'un remplacement par un centre de service agréé.

Arrêt de la pompe

Une fois l'eau évacuée, le flotteur se déplace en position basse et la pompe s'arrête elle-même.

• Vous ne devez jamais bloquer le flotteur manuellement

• Afin de réduire les risques de blessures, arrêtez toujours l'appareil :

• avant de nettoyer ou de retarder une obstruction

• en laissant l'appareil sans surveillance
• avant d'insteller ou de retirer des accessoires
• avant de contrôle, d'entretenir ou de travailler sur le produit
• si l'appareil commence à vibrer anormalement (inspectez-le immédiatement).

4.5 FONCTIONS SPECIFIQUES

Ce produit ne comprend aucune fonction spécifique.

5.TRANSPORT

5.1 TRANSPORT DE L'APPAREIL

ATTENTION Afin d'éviter les accidents ou les blessures, gardez à l'esprit le poids de l'appareil pendant le transport (voir les Données techniques).

Soulevez et portez toujours la pompe avec la poignée de transport. Protégéze le produit contre les choses importantes ou les vibrations fortes pouvant se produit pendant son transport dans un vehicule. Si vous voulez transporter l'appareil sur un vehicule, fixez-le pour l'empêcher de glisser ou de fibrer. Immobilisez le produit pour l'empêcher de glisser ou de tomber.

6. HIVERNAGE

Illustration 22

Éteignez et videz la pompe.

Suivez toutes les instructions indiquées dans le chapitre relatif au rangement ci-dessous.

7. RANGEMENT

7.1 RANGEMENT DE L'APPAREIL

Les instructions mentionnées dans la section relative à l'entretien doivent être suivies avant de procéder au rangement.

Illustration 22

Vidangez complètement la pompe et laissez-la sécher.

• Nettoyez le produit et les accessoires
• Rangez l'appareil et ses accessoires dans un lieu. I'abri du gel.
  L'appareil doit toujours être rangé dans un lieu hors de portée des enfants. Idéalement, la température de la pierce dans laquelle l'appareil est rangé doit être comprise entre 4 et 24^
• Nous vous conseillons de ranger l'appareil en position verticale, dans son emballage d'origine.

8. ENTRETIEN

DANGER! Risque de blessure due à une décharge électrique, un incendie et/ou des blessures graves. Éteignez le produit avant de le régler, de l'inspector, de le nettoyer ou de le ranger.

8.1 NETTOYAGE

Illustration 18 a 21

1. Debranchez la pompe
2. Devissez le raccord de refoulement
3. Nettoyez la partie de refoulement de la pompe avec de l'eau claire
4. Vérifiez l'intégrité du cable électriche.

En cas de diminution des performances du produit, il peut être nécessaire de démonter la partie inférieure de la pompe comme indiqué dans l'illustration

8.2 RÉPARATION

• Faites réparer votre produit par un réparateur qualifié qui n'utilise que des pieces de rechange identiques. Cela permet de préserver la sécurité du produit.
• Faites réviser l'util par un professionneliel qualifié et faites-le réparer si nécessaire avant de le réutiliser.

N°	NUMéro DE PIECE	DESCRIPTION	NUMéro
1	VC250.001	cordon et fiche d'alimentation	1
2	VC250.002	flotteur-interrupteur	1
3	VC250.003	ST4.2x18 vis à chevron	4
4	VC250.004	corps de pompe principale	1
N°	NUMÉRO DE PIECE	DESCRIPTION	NUMéro
5	VC250.005	φ6.8 gaine	2
6	VC250.006	boucle de pression du câble	2
7	VC250.007	condensateur	1
8	VC250.008	boucle de pression du condensateur	1
9	VC250.009	ST3.9x30 vis phillips	3
10	VC250.010	carter arrêté en plastique du moteur	1
11	VC250.011	6201 bague ondulée	1
12	VC250.012	6201 roulement	1
13	VC250.013	rotor	1
14	VC250.014	6201 roulement	1
15	VC250.015	stator	1
16	VC250.016	revêtement avant du moteur	1
17	VC250.017	carter avant du moteur	1
18	VC250.018	joint d'étanchéité	1
19	VC250.019	joint détanchéité	1
20	VC250.020	joint principal	1
21	VC250.021	rondelle de réglage	1
22	VC250.022	turbine	1
23	VC250.023	M8 contre-écrou	1
24	VC250.024	intermédiaire	1
25	VC250.025	bille d'acier	1
26	VC250.026	joint torque	1
27	VC250.027	base	1
28	VC250.028	ST4.2x18 vis à chevron	3
29	VC250.029	1¼ coude	1
30	VC250.030	joint	2
31	VC250.031	1¼ - 1 tuyau droit	1
32	VC250.032	M4x6 vis de terre	1
33	VC250.033	φ4 rondelle à ressort	1
34	VC250.034	ensemble fil de terre	1
35	VC250.035	φ4 rondelle dentée extérieure	1
36	VC250.036	rondelle	4
		φ12 circlip	2

DANGER! Risque de blessure due à une décharge électrique, un incendie et/ou des blessures graves. Avertissement! Avant de procéder à un dépannage, éteignez le produit et maintenez les autres personnes à l'écart.

Problèmes	Causes possibles	Solutions	Qualification requise
La pompe ne démarre pas	- Aucun courant électric n'est liévenant - Le flotteur-interrupteur est en position basse (courant désactivé) - Le mécanisme du flotteur est bloqué.	- Assurez-vous que le courant électric est activé. - Soulevez le flotteur - Secouez le flotteur - Contrôlez la hauteur de l'eau	Aucune qualification requise
La pompe ne vidange pas	- Le tuyau d'aspiration est obstrué. - Le tuyau de sortie est obstrué - La turbine est bloquée - Présence d'une bulle d'air	- Nettoyez le tuyau d'aspiration - Nettoyez le tuyau - Démontez la base et nettoyez la turbine - Inclinez la pompe pour chasser la bulle d'air puis remettez-la en position verticale	Aucune qualification requise
La pompe ne s'accêté pas.	- Le flotteur est bloqué en position haute - Le mécanisme du flotteur est bloqué.	- Vérifiez qu'açoun objecteur étranger ne peut bloquer le flotteur et remettez le flotteur en position basse - Secouez le flotteur	Aucune qualification requise
Le débit n'est pas adapté	- Le diamètre du tuyau de vidange n'est pas ajusté - Le tuyau d'aspiration est obstrué. - Le tuyau de sortie est obstrué - La turbine est bloquée	- Remplacez le tube (un tuyau de 32 mm est recommendé) - Nettoyez le tuyau ou le tuyau d'aspiration - Démontez la base et nettoyez la turbine	Aucune qualification requise
La pompe s'accêté pendant un bref moment	- Les instructions d'utilisation n'ont pas été suivies - Le moteur bascule automatiquement en position de sécurité - Le tuyau n'est pas ajusté - L'eau est trop chaude. Le dispositif de protection contre la surchauffe arrêté la pompe	- Vérifiez la profondeur d'immersion. - Remplacez le tuyau en suivant les consignes d'utilisation - Vérifiez que la température de l'eau reste inférieure à 35 °C.	Aucune qualification requise

8.5 CIRCONSTANCES NÉFASTES

Problèmes	Action
Puisance absorbée trop élevé	Cessez l'utilisation et contactez un centre de service agréé.
Performances réduites	Contactez un centre de service agréé
Fuite du boîtier du moteur	Cessez l'utilisation et contactez un centre de service agréé.

9. FIN DU CYCLE DE VIE

Les produits électriques ne doivent pas être jetés avec les produits menagers. Les produits électriques usages doivent être collectés séparément et être éliminés dans des points de collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des consels sur le recyclage.

10. GARANTIE

10.1 NOTRE GARANTIE

Les produits sont concus selon les normes de qualité les plus élevées pour les produits destinés au marché grand public. Cette garantie après-vente couvre une période de 2 ans à compter de la date d'achat du produit. Cette garantie couvre tous les défauts de pieces et main-d'oeuvre: pieces et éléments manquants ainsi que dommages survenant dans des conditions normales d'utilisation. Les réparations et les changements de pieces n'entrainment pas d'extension de la période de garantie initiale. Vous doivent être en mesure de fournir une preuve d'achat de ce produit et la date de l'achat. La couverture de la garantie est limitée à la valeur du produit.

10.2 EXCLUSIONS DE GARANTIE

Cette garantie ne couvre pas les problèmes ou les incidents resultant d'un usage incorrect du produit. Les éléments suivants ne sont pas couverts par la garantie :

• Le produit a été utilisé incorrectement; ou
• Dommages survenant pendant le transport ou l'installation de ce produit ; ou
• Réparations et/ou changements de pieces effectuels par un tiers ; ou
• Dommages résultat d'une non-conformité avec les instructions de sécurité et d'utilisation ; ou
• Le produit a été démonté ou ouvert ; ou
• Le produit a été utilisé à des fins professionnelles ; ou
• Le produit a été exposé à une température en dehors de la plage spécifique dans le chapitre « Rangement »

Le produit doit être utilisé dans des conditions normales d'utilisation et à des fins non professionnelles. Par conséquent, sont exclus de cette garantie les produits utilisés par les entreprises de jardinage, les administrations locales, ainsi que les entreprises proposant des services de location payante ou de prétsurplus d'équipements.

En cas de problème ou de défaut, vous doivent toutes consulter en premier lieu leur revendeur. Dans la plupart des cas, le revendeur pourra résoudre le problème ou corriger le défaut. Conservez votre facture ou votre reçu : ces documents seront demandés lors du traitement d'eventuelles réclamations.

Introducción

Ligue o produits:Imagem 16
