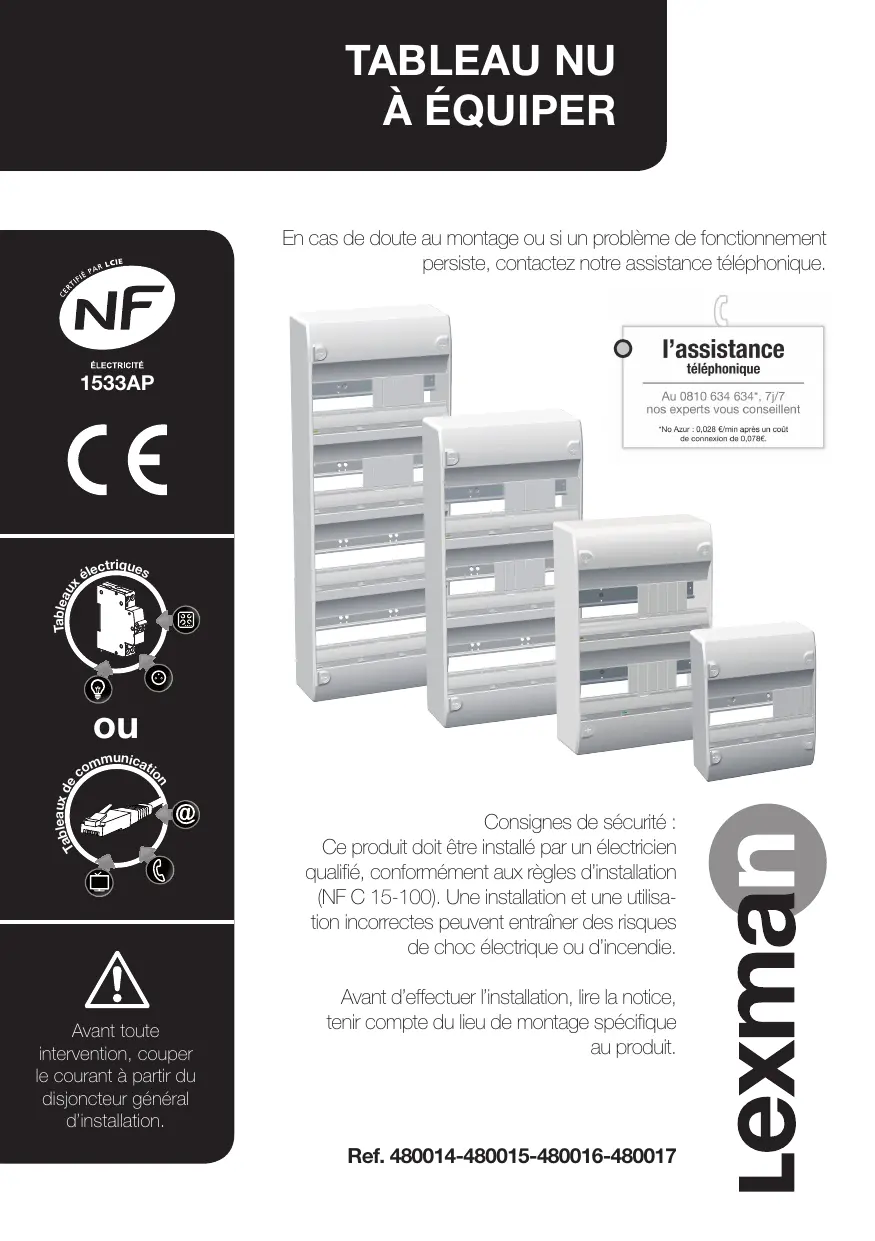

MODE D'EMPLOI Tableau électrique nu 1 rangée 13 modules . 480014-480015-480016-480017 LEXMAN

e Utilisez le support du tableau comme gaba- rit de perçage. < Adaptez vos vis et chevilles au matériau du support. + En logement neuf, fixez le tableau dans une goulotte technique de logement (GTL) à l'aide de supports. Note : le tableau est compatible avec toutes les goulottes GTL du marché.

Fixez les bomiers. e Si vous souhaitez installer un tableau électrique (courant fort), installez les disjoncteurs, interrupteurs différentiels et autres appareilages modulaires sur les rails DIN. + Si vous souhaitez installer un tablleau de communication (courant faible), reportez-vous à la section «COMPOSER

VOTRE TABLEAU DE COMMUNICATION»

- Effectuez le branchement des circuits.

• Fixez le couvercle sur le tableau à l'aide des vis # e Le cas échéant, fixez la porte (disponible séparément) sur le couvercle avant de serrer les vis. DISPONIBLES DANS

Porte pour tableaux nus et tableaux équipés ne a nn

< Pour chaque circuit, il doit y avoir un repérage compréhensible indi- quant les locaux desservis et la fonction du circuit. « Repérez-les à l'aide des étiquettes autocollantes fournies ou créez votre propre repérage. “ui da eue ae 508 | y PE Son Ma M urac couaR EE

Connecteur d'alimentation pour Bare de pontage sécable De : RL: un disjoncteur à bornes à vis pour disjoncteurs à bomes automatiques * Câbles de repiquage Barre de pontage pour disjoncteurs à bornes à vis e lLest recommandé de raccorder l'interrupteur différentiel à un disjoncteur par connecteur ou à tous les disjoncteurs d'une même rangée par barre de pontage. Cette technique facilite l'installation et permet un gain de temps considérable. e En utilisant des barres de pontage plutôt que des câbles, on réalise une économie importante de temps de pose, mais aussi un gain en espace et une lisibilité plus grande du circuit installé.

Connecteur d'alimentation Barres de pontage réversibles e Pour raccorder un interrupteur différentiel à un seul disjoncteur à bomes à vis, utilisez un connecteur d'alimentation. + Si vous souhaïtez rajouter d'autres disjoncteurs sur une même rangée, utilisez des barres de pontage réversibles pour distribuer la phase et le neutre.

Barre de pontage sécable pour disjoncteurs à bornes automatiques Pour insérer des modules à bomes à vis, tels que des contacteurs, etc. il peut être nécessaire de couper la barre de pontage à la longueur souhaitée. - Déclpsez et retirez la face avant de l'isolant du peigne. < Retirez le peigne de l'isolant. + Coupez l'isolant et le peigne à la bonne longueur en fonction du nombre de modules nécessaires, à l'aide d'une pince coupante. + Remettez en place le peigne et la face avant de l'isolant. Note : toute broche non utilisée du peigne doit être isolée en utilisant la protection plastique fournie.

Tous les circuits doivent être protégés par des interrupteurs différentiels de sensibilité inférieure ou égale à 30 mA. + 1x40 A + 1x40 A (1) En cas de chauffage électrique de puissance supérieure à 8 KW (surface souvent supérieure à 100 m?), remplacer un interrupteur différentiel 40 A type AC par un calibre 63 A type AC (2) L'utilisation du différentiel type À devient obligatoire car certains matériels de type lave-linge, plaques à induction intègrent des composants électroniques {pour la variation de vitesse ou l'induction) susceptibles de créer des défauts de type «composante continue et altemative» que le type A va aussi détecter. Les circuits spécialisés cuisinière/plaque de cuisson et lave-linge seront obligatoire- ment protégés par l'interrupteur différentiel de type A.

DISPONIBLES DANS LA MÊME GAMME

Modules dédiés à la protection électrique : Iterrupteurs différentiols Disjoncteurs 4,5kA Interrupteur différentiel Disjoncteur Tétrapolaire Télérupteur Contacteur de TpeA:40AetGSA Borne automatique: Térapolare puissance Type AC: 40A et63A 2A-10A-16A-204-32A Borne à vis : 2A-10A-16A-20A-32A Horloge modulaire Prise modulaire Mermose Compteur Cañllon Parafoudro Parafoudro éloctrique digkal modulaire téléphonie autoprotégé

Choisissez votre tableau nu [2] Choisissez vos accessoires : (1 ou 2 rangées) :

D mt L. = Prise DTI Répartiteur TV : = + Flitre ADSL 1 entrée / 4 sortles 7 modulaire [3] Installer votre tableau de communication Exemple de composition pour un tableau TEL/TV/ADSL

d nil Pour Installer Pour Installer la ne le téléphone télévision par anelog/que. câble coaxial, Exemple de composition pour un tableau TEL/TV/ADSL + baie de brassage

= LE = Pour installer Pour installer la Pour installer un réseau le téléphone télévision par de communication fllalre analogique. câble coaxial. ‘en connexion RJ45. o 5 o Mo Ti ©

Il est interdit d'utiliser un seul tableau pour réaliser sa protection élec- rique (courant fort) et son tableau de communication (courant faible). Il CAT (| [e) N Nous vous conseillons d'utiliser un tableau 1 ou 2 rangées pour la composition de votre tableau de communication.

ne — L & L Kit de 4 entrées/ sorties RJ45 Cordons de brassage Parafoudre Prise DTIO catégorie 6 (<350Mhz) 80cm (cat6 FTP ISZH téléphonie {connexion pour RJ45 mâle/mêle) fibre optique) Pour connecter les équipements au réseau de communication
