Type de produit	Tableau électrique nu à équiper
Marque	LEXMAN
Référence	480014 - 480015 - 480016 - 480017
Nombre de rangées	1
Nombre de modules	13
Matériau du boîtier	Plastique isolant (ABS)
Couleur	Blanc
Indice de protection	IP40
Température d'utilisation	-5 °C à +40 °C
Dimensions approximatives (L x H x P)	330 x 210 x 100 mm
Poids approximatif	1,5 kg
Tension d'isolement	500 V
Courant assigné maximal	100 A
Normes	NF C 15-100
Usage	Intérieur, montage mural
Compatibilité	Goulottes GTL, Rails DIN symétriques
Porte	Optionnelle (vendue séparément)
Accessoires fournis	Étiquettes autocollantes de repérage
Fonctions principales	Logement et protection des appareillages modulaires (disjoncteurs, interrupteurs différentiels, etc.)
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Garantie	2 ans

FOIRE AUX QUESTIONS - Tableau électrique nu 1 rangée 13 modules . 480014-480015-480016-480017 LEXMAN

Quelles sont les dimensions exactes du tableau électrique nu 1 rangée 13 modules LEXMAN ?

Les dimensions approximatives sont de 330 mm de largeur, 210 mm de hauteur et 100 mm de profondeur. Pour des mesures précises, veuillez consulter la notice technique.

Ce tableau est-il compatible avec les goulottes GTL ?

Oui, le tableau est conçu pour être compatible avec toutes les goulottes techniques de logement (GTL) du marché.

Quel type d'appareillage modulaire peut-on installer dans ce tableau ?

Ce tableau nu peut accueillir tous les appareillages modulaires sur rails DIN : disjoncteurs, interrupteurs différentiels, contacteurs, télérupteurs, horloges, etc., en courant fort. Il peut également être utilisé pour un tableau de communication (courant faible) avec les accessoires adaptés.

La porte est-elle incluse dans le tableau ?

Non, la porte est vendue séparément. Elle se fixe sur le couvercle avant le serrage des vis.

Quels sont les calibres de disjoncteurs recommandés pour ce tableau ?

Les calibres recommandés vont de 2A à 32A selon la section des fils : 2A pour 1,5 mm², 10A/16A pour 1,5 mm², 20A pour 2,5 mm², 32A pour 6 mm². Consultez le tableau de choix des disjoncteurs dans la notice.

Comment fixer le tableau au mur ?

Utilisez le support du tableau comme gabarit de perçage. Adaptez les vis et chevilles au matériau du support. En logement neuf, fixez le tableau dans une goulotte GTL à l'aide de supports.

Quelle est la sensibilité maximale des interrupteurs différentiels à installer ?

Tous les circuits doivent être protégés par des interrupteurs différentiels de sensibilité inférieure ou égale à 30 mA. Le type A est obligatoire pour certains circuits (lave-linge, plaques à induction).

Puis-je utiliser des barres de pontage pour faciliter le câblage ?

Oui, des barres de pontage sont disponibles pour connecter plusieurs disjoncteurs à un interrupteur différentiel. Elles permettent un gain de temps et une meilleure lisibilité. Les barres sécables pour bornes automatiques et les barres réversibles pour bornes à vis sont décrites dans la notice.

Comment repérer les circuits dans le tableau ?

Utilisez les étiquettes autocollantes fournies pour indiquer les locaux desservis et la fonction de chaque circuit. Vous pouvez également créer votre propre repérage.

Quelles sont les précautions de sécurité avant d'intervenir sur le tableau ?

Avant toute intervention, coupez le courant à partir du disjoncteur général de l'installation. Le produit doit être installé par un électricien qualifié conformément à la norme NFC C 15-100.

MODE D'EMPLOI Tableau électrique nu 1 rangée 13 modules . 480014-480015-480016-480017 LEXMAN

TABLEAU NU À ÉQUIPER

En cas de doute au montage ou si un problème de fonctionnement persiste, contactez notre assistance téléphonique.

Consignes de sécurité :

Ce produit doit être installé par un électricien qualifié, conformément aux règles d'installation (NFC C 15-100). Une installation et une'utilisation incorrectes peuvent entrainer des risques de chic électrique ou d'incendie.

Avant d'effectuer l'installation, dire la notice, tener compte du lieu de montage spécifique au produit.

Ref. 480014-480015-480016-480017

FIXATION DU TABLEAU

Utilisez le support du tableau comme gaba-rit de perçage.
- Adaptez vos vis et chevilles au matériel du support.

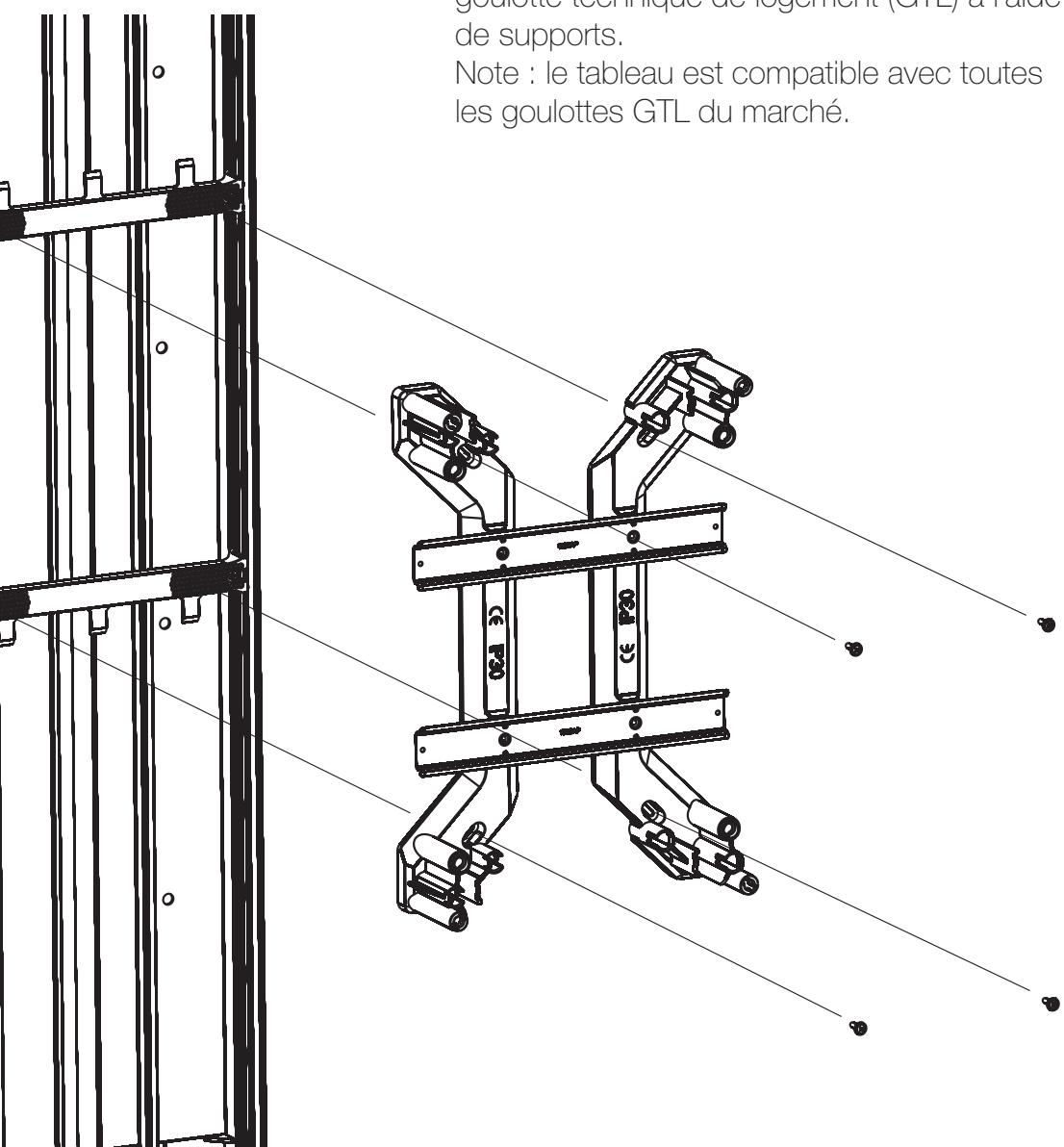

- En logement neuf, fixez le tableau dans une goulotte technique de logement (GTL) à l'aide de supports.

Note : le tableau est compatible avec toutes les goulottes GTL du marché.

FIXATION DES BORNIERS

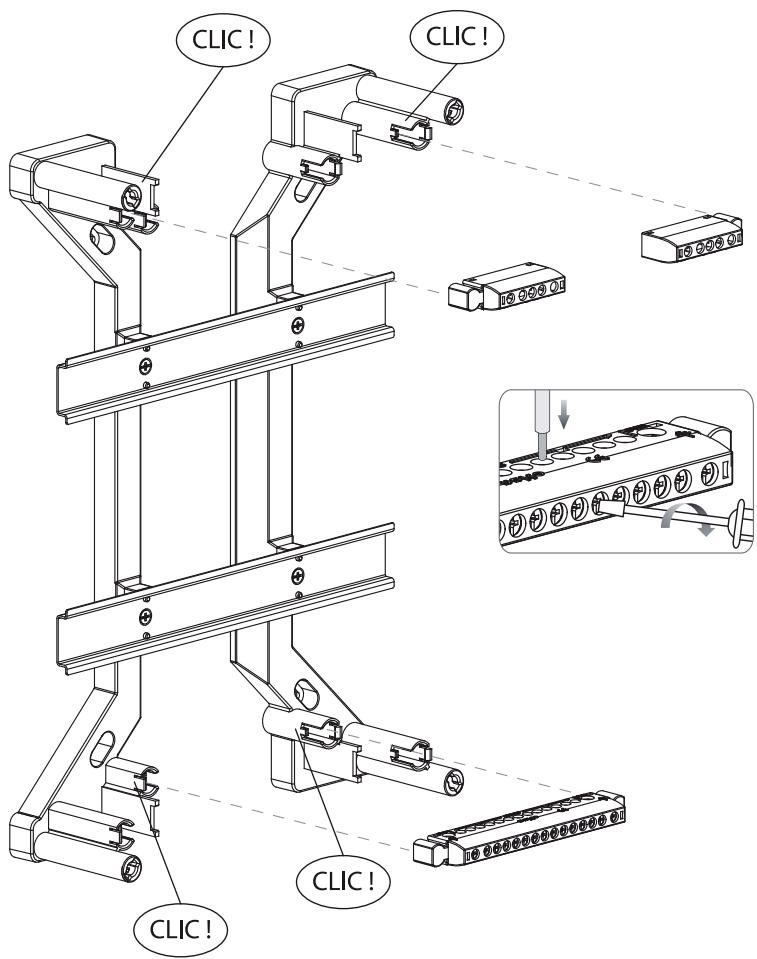

Fixez les borniers.

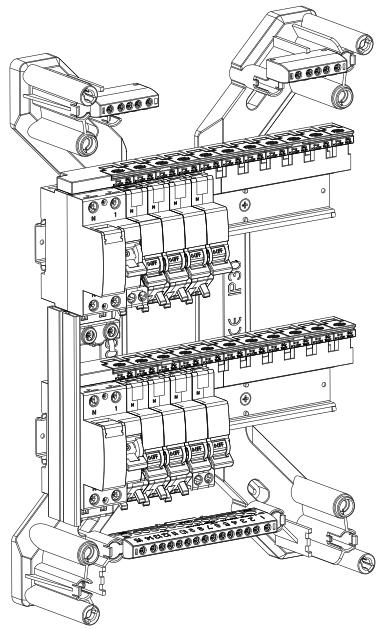

- Si vous souhaitez installer un tableau électrique (courant fort), installez les disjoncteurs, interrupteurs différentiels et autres apparueillages modulaires sur les rails DIN.
- Si vous souhaitez installer un tableau de communication (courant faible), reportez-vous à la section «COMPOSER VOTRE TABLEAU DE COMMUNICATION»
- Effectuez le branchement des circuits.

FIXATION DU COUVERCLE

ET DE LA PORTE

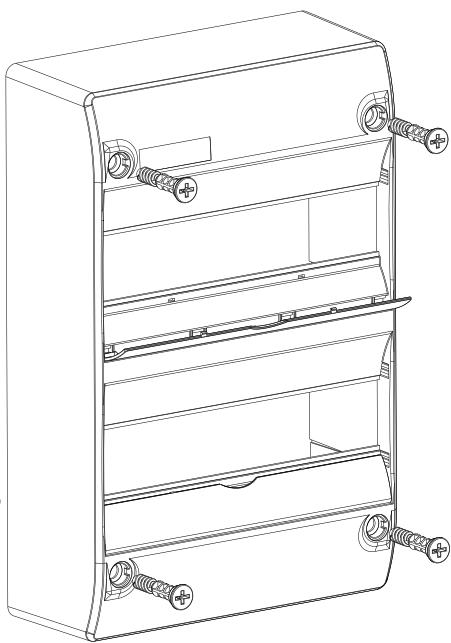

Fixez le couvercle sur le tableau à l'aide des vis.
- Le cas échéant, fixez la porte (disponible séparément) sur le couvercle avant de serrer les vis.

DISPLAYBLES DANS LA MÉME GAMME

Portepourtableauxnus ettableauxequipés

REPÉRAGE DES CIRCUITS

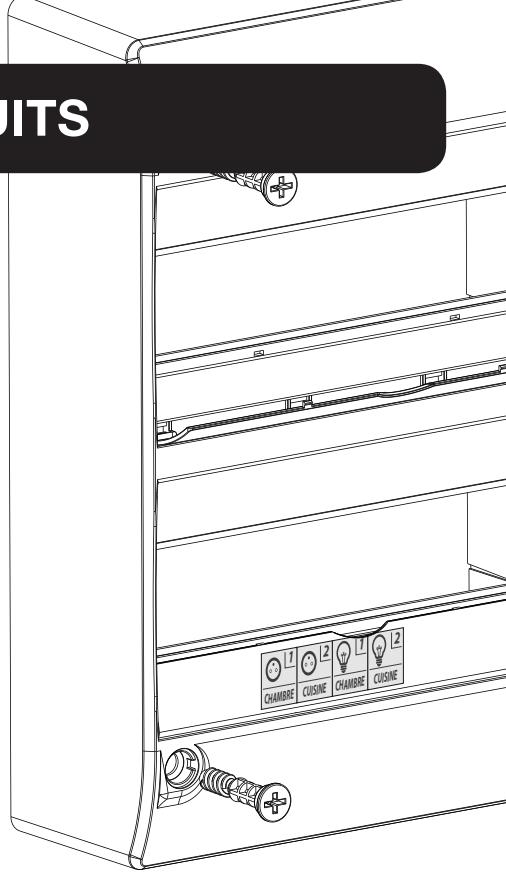

• Pour chaque circuit, il doit y avoir un repérage comprehensible indiquant les locaux desservis et la fonction du circuit.
• Repérez-les à l'aide des étiquettes autocollantes fournies ou créez votre propre repérage.

UTILISATION DES BARRES DE PONTAGE

ET CONNECTEURS D'ALIMENTATION

Barre de pontage sécable pour disjoncteurs à bornes automatiques *,

Connecteur d'alimentation pour un disjoncteur à bornes à vis

Câbles de repiquage

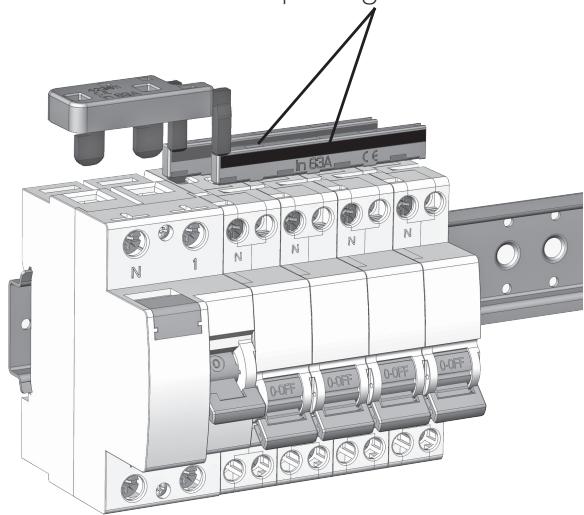

Barre de pontage pour disjoncteurs à bornes à vis

• Il est recommandé de raccorder l'interrupteur différentiel à un disjoncteur par connecteur ou à tous les disjoncteurs d'une même rangée par barre de pontage. Cette technique facilité l'st installation et permet un gain de temps considérable.
• En utilisant des barres de pontage只会 rester que des cables, on réalise une économie importante de temps de pose, mais aussi un gain en espace et une lisibilité plus grande du circuit installé.

Connecteur d'alimentation

Barres de pontage réversibles

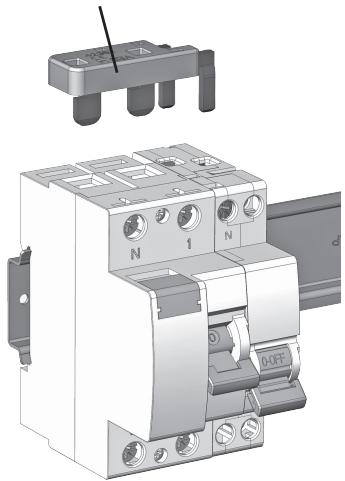

• Pour raccorder un interrupteur différentiel à un seul disjoncteur à bornes à vis, utilisez un connecteur d'alimentation.
• Si vous souhaitez rajouter d'autres disjoncteurs sur une meme rangée, utilisez des barres de pontage reversibles pour distribuer la phase et le neutre.

* Barre de pontage sécable pour disjoncteurs à bornes automatiques

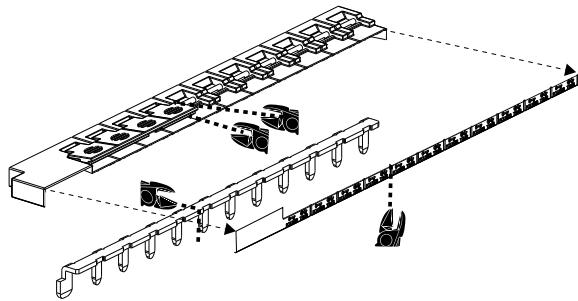

Pour insérer des modules à bornes à vis, tels que des contacteurs, etc., il peut être nécessaire de couper la barre de pontage à la longueur souhaitée.

• Déclipsez et retirez la face avant de l'isolant du peigne.
• Retirez le peigne de l'isolant.
• Coupez l'isolant et le peigne à la bonne longueur en fonction du nombre de modules nécessaires, à l'aide d'une pince coupante.
• Remettez en place le peigne et la face avant de l'isolant.

Note : toute broche non utilisée du peigne doit être isolée en utilisant la protection plastique foumie.

Avant toute intervention, couper le courant à partir du disjoncteur général d'installation.

RECOMMANDATIONS SUR LE CHOIX DES INTERRUPEURS DIFFÉRENTIELS

Tous les circuits doivent être protégés par des interrupteurs différentiels de sensibilité inférieure ou égale à 30 mA.

SURFACE DES LOCAUX	INTERRUPTEUR DIFFÉRENTIEL
	TYPE AC		TYPE A (2)
< 35 m²	1 x 25 A	+	1 x 40 A
Entre 35 m² et 100 m²	2 x 40 A	+	1 x 40 A
>100 m²	3 x 40 A (1)	+	1 x 40 A

(1) En cas de chauffage électrique de puissance supérieure à 8 kW (surface souvent supérieure à 100 m²), remplaçer un interrupteur différentiel 40 A type AC par un calibre 63 A type AC.
(2) L'utilisation du différentiel type A devient obligatoire car certains matériels de type lave-linge, plaques à induction intégrent des composants électroniques (pour la variation de vitesse ou l'induction) susceptibles de créé des défauts de type «composante continue et alternative» que le type A va aussi détecter. Les circuits spécialisés cuisineille/ plaque de cuisson et lave-linge seront obligatoirement protégés par l'interrupteur différentiel de type A.

DISPLAYES DANS LA MÉME GAMME

Modules dédiés à la protection électrique :

Interrupteurs différentiels
Type A:40A et 63A
Type AC:40A et 63A

Disjoncteurs 4,5kA
Borne automatique :
2A-10A-16A-20A-32A
Borne à vis :
2A-10A-16A-20A-32A

Interrupteur différentiel
Tetrapolaire

Disjoncteur Tétrapolaire

Télérupteur

Contacteur de
puissance

Contacteur
Jour / Nuit

Horloge modulaire

Prise modulaire

Micromodule
minuterie

Compteur
electrique digital

Carillon
modulaire

Parafoudre
telephonie

Parafoudre
autoprotégé

RECOMMANDATIONS SUR LE CHOIX

DES DISJONCTEURS

SECTION DES FILS	Ø 1,5 mm²	Ø 1,5 mm²	Ø 1,5 mm²	Ø 2,5 mm²	Ø 6 mm²
CALIBRE DU DISJONCTEUR	2A	10A	16A	20A	32A
TYPE DE CIRCUIT À PROTEGER	Thermostat d'antibuseHorizonte modulaireSonnette ou carton modulaireVentilation mécanique conditeEchage	Convecteur (2250W Max.)	Réfréngement	Voit robust Echage	Four Lave voieselleLavo Ingre Congésteur
		Echage	Prés 2°T (45 Max.)	Convecteur (3500W Max.)	Convecteur (4500W Max.) Chaudière au électrique Prés 2°T (68 Max.)

Mini tableaux :
9 modules

6 modules

4 modules

2 modules

COMPOSER VOTRE TABLEAU DE COMMUN

Choisissez votre tableau nu
(1 ou 2 rangées):

Choisissez vos accessoires :

Prise DTI
+ Filtre ADSL
modulaire

Répartiteur TV :
1 entrée / 4 sorties

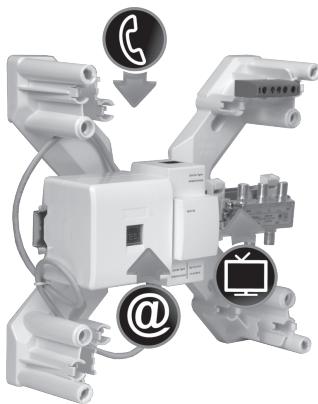

Installer leur tableau de communication

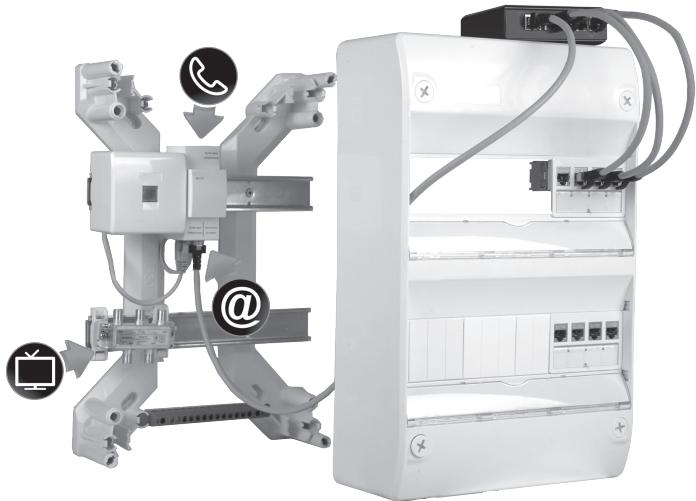

Exemple de composition pour un tableau TEL/TV/ADSL :

Pour installer le téléphone analogue.

Pour installer la télévision par cable coaxial.

Exemple de composition pour un tableau TEL/TV/ADSL + baie de brassage :

Pour Installer le téléphone analogue.

Pour installer la télévision par cable coaxial.
Pour Installer un réseau de communication filaire en connexion RJ45.

Kit de 4 entrées/ sorties RJ45
catégore 6 (<350Mhz)

Cordons de brassage 30cm (cat6 FTP ISZH RJ45 male/male)

Parafoudre
teléphonie

Prise DTIO (connexion pour fibre optique)

Pour connecter les équipements au réseau de communication.
