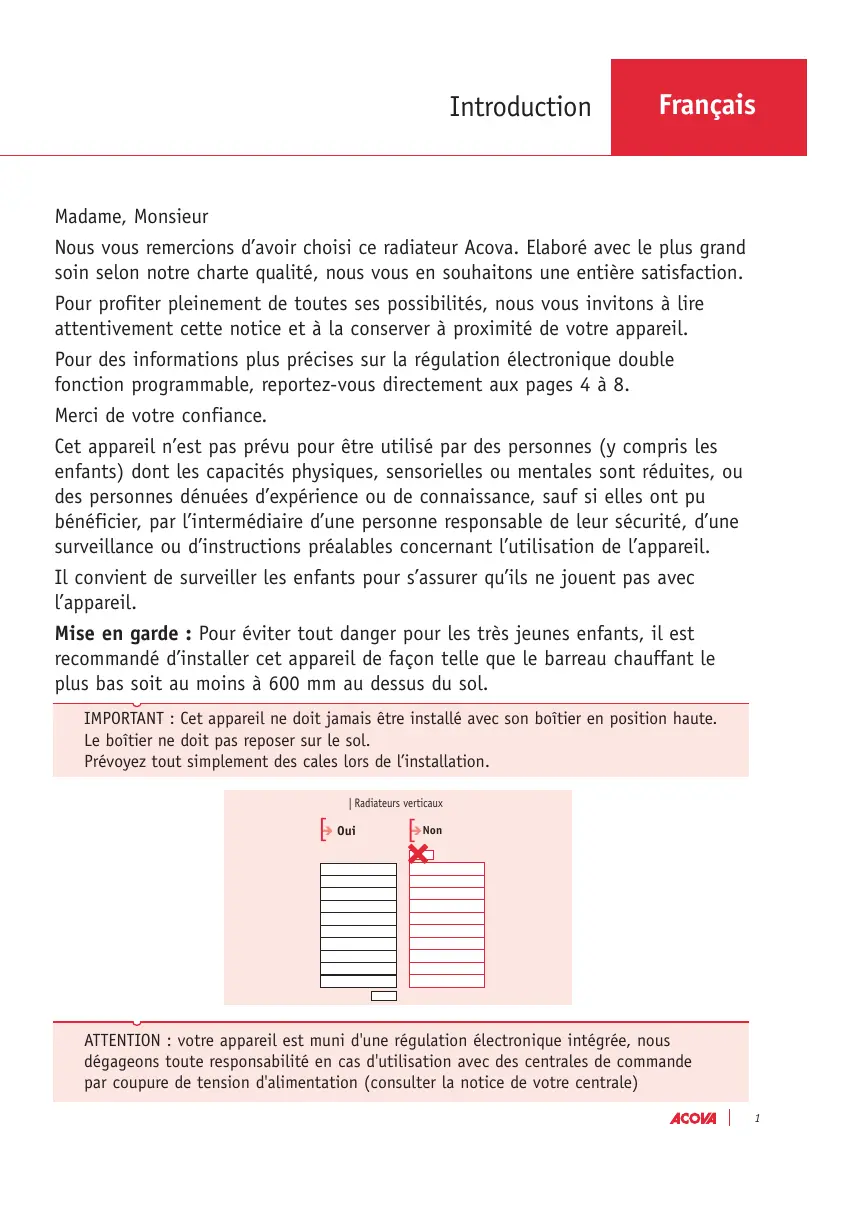

MODE D'EMPLOI Angora air 750 + 1000W ACOVA
Nous vous remercions d'avoir besoin ci ce radiateur Acova. Elaboré avec le plus grand soin selon notre charte qualité, nous vous en souhaitons une entière satisfaction.
Pour profiter pleinement de toutes ses possibilités, nous vous invitons à lire attentivement cette notice et à la conserver à proximité de votre apparéil.
Pour des informations plus précises sur la régulation électronique double fonctionprogrammable, reportez-vous directement aux pages 4 à 8.
Merci de votre confiance.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Mise en garde : Pour éviter tout danger pour les très jeunes enfants, il est recommendé d'installer cet appeareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au dessus du sol.

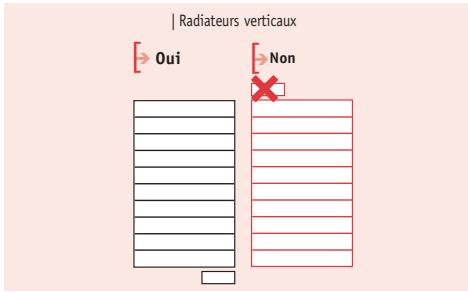

IMPORTANT : Cet apparéil ne doit jamais être installé avec son boîtier en position haute.
Le boitier ne doit pas reposer sur le sol.
Prévoyez tout simplement des cales lors de l'installation.
ATTENTION : votre apparéil est muni d'une régulation électronique intégrée, nous dégageons toute responsabilité en cas d'utilisation avec des centrales de commande par coupure de tension d'alimentation (consulter la notice de votre centrale)
Emplacement et raccordement du radiateur
Emplacement : (cf couverture schéma 3)
Pour profiter pleinement de votre apparéil et pour votre plus grand comport, nous vous recommendons :
- de réaliser l'installation si possible à proximé des emplacements à fortes déperditions (fenêtres, portes...)
- de disposser tout objet (meubles, fauteuils) au minimum à 50 cm environ de la face avant de l'appareil pour favoriser la circulation de l'air.
- de positionner le bas du boitier au minimum à 15 cm du sol.
- l'appareil de chauffage ne doit pas être place juste en dessous d'une prise de courant.
- d'utiliser des vis de fixation adaptées à la nature de votre mur.
Raccordement :
Les caractéristiques techniques de votre radiateur Acova sont indiquées sur son étiquette signalétique.
Merci d'en prendre note préalablement à toute demande d'intervention SAV.
Le raccordement au réseau électrique doit être effectué en respectant :
- la tension indiquée sur cette l'étiquette
- les couleurs conventionnelles
Appareil fil pilote classe II pour raccordement à une centrale de programmation (facultatif) : Marron : phase, Bleu ou Gris : neutre, Noir : fil pilote.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Le cable touple monté d'origine est destiné à être relié au réseau par
l'intermédiaire d'une boite de connexion qui devra etre place derriere l'appareil, sans interposition d'une fiche prise de courant.
Dans une cuisine ou une salle de bains, la boîte de connexion sera placée au moins à 25 cm du sol.
Règles d'installation

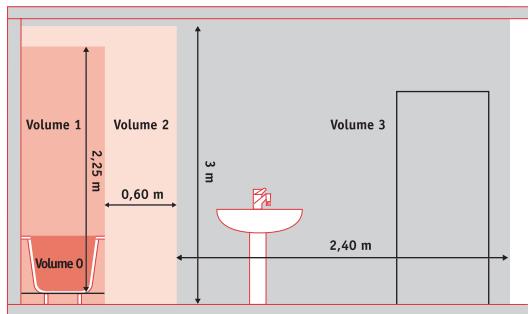

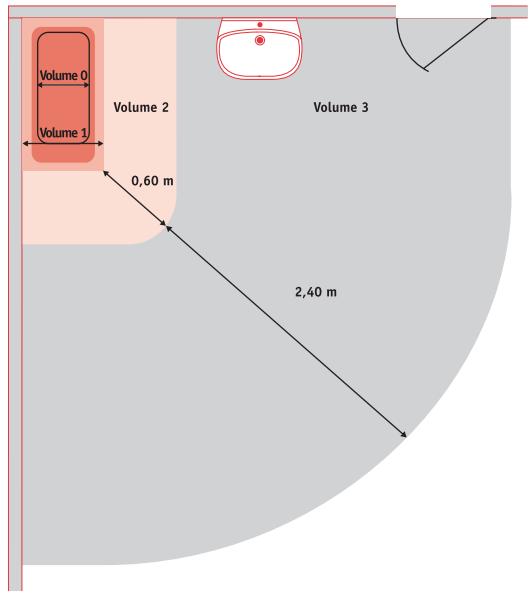

INSTRUCTIONS POUR LA FRANCE (EN APPLICATION DE LA NORME NFC 15.100)
Au dela desregles prescriettes dans
cette notice,l's installation doit etre
conformé à la norme NFC 15.100.et auxregles de l'art.
Cet apparéil est de classe II.
Il est protégé contre les projections d'eau et peut être installé dans les volumes 2 et 3, sous réserve que les organes de régulation électrique ne puissant être touchés par une personne utilisant la baignoire ou la douche. Il ne doit pas être raccordé à une borne de terre.
Il est rappelé qu'un dispositif de coupure omnipolaire conformément à la norme NFC 15.100 est obligatoire. Dans une salle de bain ou de douche, veillez à protégger la ligne électrique par un dispositif différentiel haute sensibilité 30mA
Instructions pour les autres pays
L'installation doit être conforme aux normes en vigueur et aux règles de l'art du pays dans lequel il est mis en œuvre.
Fonctionnement de la régulation électronique double fonction calculable
COMMANDES
1 Bouton marche/arrêtCHAuffage
Voyant témoin de mise sous tension
3 Bouton de mise en marche forcee 2 heures TIMER PROG
4 Voyant témoin de fonctionnement
5 Bague d'étalonnage
6 Bouton de réglage de la température
7 Repère de réglage
RéGLAGE DE LA TEMPERATURE
1^ ) Mette l'appareil sous tension en appuyant sur le bouton marche/arrêtchauffage ①
Levoyant témoin 2 s'allume rouge, l'appareil est sous tension.
2^ ) Réglage du thermostat : fonction chauffage
Cette fonction vous permet deCHOISIR LE Niveau DE TEMPERATURE DE LA PIECE.
- Tournez le bouton de réglage ⑥ vers la croite de manière àmettre en chauffe votre radiateur. Levoyant témoin de fonctionnement 4 s'éclaire en rouge lorsque le niveau de réglage dépasse la température d'ambiance.
- Lorsque la température d'ambiance souhaïée est atteinte, tournez le bouton 6 vers la gauche jusqu'àu moment où levoyant témoin de fonctionnement 4 s'éteint.
- ÀpRES quelsques heures de fonctionnement, vous pouvez affiner le réglage de la température : tournez vers la droite pour augmenter ou vers la gauche pour réduire. Vous obtiendrez le comfort idéal.
Nota : Etalonnage
Afin de vous facilitier le réglage, le bouton thermostat est gradué en degré et équipé d'une bague d'étalonnage ⑤.
La position initiale de cette bague est définie pour que dans des conditions thermiques optimum les graduations correspondent effectivement à la température d'ambiance mesurée dans la piece.
Cependant en fonction des conditions particulières de chaque installation et de chaque piece : emplacement, puissance/volume, isolation..., il pourrait apparaitre un décalage entre l'indication et la température mesurée.
La bague d'étalonnage 5 permet de corriger cet inconvenient.
PROCEDURE D'ETALONNAGE
En usage normal, le bouton central 6 et la bague d'étalonnage 5 tournent simultanément (schéma).
Phase 1:Réglage de la température désirée.

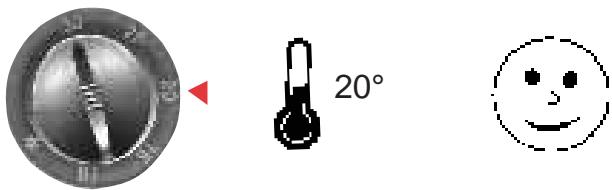

Exemple : Lors de la première mise en route, vous avez régle 20 et vous obtenez 18^ C .
Tournier légèrement le bouton central ⑥ vers la droite, de quelques degrés (levoyant de fonctionnement 4 s'allume), jusqu'à obtaining 20^ mesures au thermomètre.
Laisser chauffer
Phase 2 : Etalonnage
Bloquez le bouton central 6 et faîtes tourner vers la gauche, la bague d'étalonnage 5 uniquement (clic clic) pour positionner l'indication 20^ C, en face de la flèche repère de réglage 7
Pour retrouver le réglage initial :
Faites coïncider le point sur le bouton central 6 , avec le symbole hors gel de la bague d'étalonnage 7 .
UTILISATION DE LA FONCTION MARCHE FORCÉE
Cette fonction permet de bénéficier d'un supplément de chaleur pendant le bain, tout en sechant ou rechauffant vos serviettes.
Lorsqu'elle est activée, le radiateur fonctionne pleine puissance, sans tenir compte de la température régée au thermostat.
Après enclopenchement, la durée de fonctionnement est de 2 heures; Elle peut être interrompue à tous moments.
La fonction Marche Forcée, peut être activée de 2 manières :
A/ Marche forcee simple, manuelle
B/ Marche forcee programme : TIMER PROG
A/ Marche forcee simple, manuelle
Pour les radiateurs sèche-serviettes, la fonction marche forcee 2 h vous offre la possibilité de bénéficier d'un supplément de chaleur pendant le bain, tout en sechant ou rechauffant vos serviettes.
Cette fonction permet une mise en température rapide, optimale et indépendante de la consigne génée par le thermostat.
- Appuyez sur le bouton 3, entendez quelques instants, le voyant 4 clignotera en rouge pendant 2 heures. Le return en mode chauffage est automatique à la fin du cycle.
- Vous pouze à tout moment interrompre la fonction en appuyant de nouveau sur le bouton 3, le voyant arrête de clignoter.
B/ Marche forcee programme : TIMER PROG.
Permet de programmer l'heure d'enclenchement de la Marche Forcie, afin qu'elle se déclenché automatiquement tous les jours à la même heures.
Une programmation très simple, pas d'heure à régler, pas de menu compliqué!
Un appui « 5 secondes » sur le bouton 3, permet d'enregistrer l'heure d'initialisation (heure à laquelle l'appui a été fait). Levoyant clignote, 3 flashes rapides, 3 fois de suite, la fonction TIMER PROG est activée, à la fin de cette série de flashes le voyant clignote normalement, le TIMER fonctionne.
Exemple : - Jour 1 : 7 heures du matin.
1 appui 5 secondes, le voyant clignote (3 flashes rapides, 3 fois de suite), l'heure est enregistrée. La Marche Forciee est « ON »
-
Jour 2: 6 h 30, la Marche Forcing s'enclenche pour une durée de 2 heures.
-
La mise hors tension de l'appareil (bouton 1) annule la programmation.
- Le TIMER manuel peut être activé sans conséquence sur le TIMER PROG.
- Comme pour la fonction manuelle, 1 appui sur le bouton 3, arrête la fonction TIMER PROG, tout en maintainant active la programmation.
LEGENDE DES VOYANTS TÉMOINS
2 voyant témoin de mise sous tension :
Rouge fixe = Mise sous tension
Eteint = Arrêtchauffage
4 voyant témoin de fonctionnement :
Rouge fixe = la température de réglage est supérieure à la température de la pierce, l'appareil chauffe.
Rouge clignotant = l'appareil est en marche forcie.
Vert : l'appareilCHAFFE en mode réduit programme par fil pilote (Eco, Confort -1° C et -2° C).
Eteint : la température de réglage est atteinte, l'appareil s'arrête de chauffer.
Vert Permanent : l'appareil est en mode hors gel, programme par fil pilote.
Fonction marche force en mode programme par fil pilote : remarque importante.
Lorsque l'appareil est programmé par fil pilote, la fonction marche est prioritaire sur tous les ordres de programmation, sauf sur l'ordre arrêtchauffage programme.
Un appui sur le bouton 3 marche forcee en mode fil pilote : Eco, Confort -1° C, Confort -2° C, Hors gel : le voyant 4 clignote rouge, l'appareil est en marche forcee 2 heures.
En mode Arrêtchauffageprogramme par le fil pilote (fonction délestage): levoyant clignote rouge, mais l'appareil ne chauffera pas,tant que l'ordre arrêtchauffage est maintenu.
PROGRAMMATION PAR FIL PILOT E 6 ORDRES (FACULTATIF)
Votre radiateur Acova peut etre regulé par une centrale de programmation fonctionnant sur le principe suivant :
ORDRES DE FONCTIONNEMENT
| Ordres reçus | Signaux | Mode obtenu | Résultats obtenus |
| Absence de courant | — | confort | La température obtenu est celle qui est régée sur le thermostat |
| En alternance Absence de courant : 4'57" Phase 230 V : 3" | — | confort - 1°C | La température obtenu est celle qui est régée sur le thermostat - 1°C |
| En alternance Absence de courant : 4'53" Phase 230 V : 7" | — | confort - 2°C | La température obtenu est celle qui est régée sur le thermostat - 2°C |
| Alternance complète 230 V | — | Eco | Température économique |
| Demi alternance négative - 115 V | — | Hors gel | Température hors gel d'environ 7°C Peut être utilisé pour le délestage |
| Demi alternance positive + 115 V | — | ArrêtCHAUFFAGE | Arrêt instantané de l'appareil |
NOTA : vous pouvez utiliser l'ordre « Hors Gel » du thermostat électronique équipant votre apparéil Acova pour effectuer le délestage (option possible avec certaines centrales de programmation). Lorsque l'on utilise la fonction programmation, il est indispensable, pour obtenir un comfort optimum, de posseder des apparéils de même technologie.
ATTENTION : si le fil pilote n'est pas raccordé, la sécurité impose de l'isoler. Il ne doit enaucun cas être raccordé à la terre.
Pour connaître et profiter aumieux de votre radiateur Acova
1. RADIATEURS SÉCHE SERVIETTÉS ÉLECTRIQUES
Cet apparéil électrique à circulation de fluide est livré prét à l'emploi. Il est bouchonné et rempli en usine d'une huile minérale thermique haute performance. Ce fluide, spécialement élaboré pour cet usage, est inalterable et ne nécessite aucun entretien particulier.
Cet apparéil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-vente qui normalement doit être contacté en cas de fuite d'huile.
Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.
Dès la mise en chauffe de l'appareil, vous constaterez des phénomènes différents de ceux généres par un chauffage électrique conventionnel :
- La résistance électrique réchauffe le fluide qui se met progressivement et de façon naturelle en circulation à l'intérieur du radiateur.
-
Les propriétés d'inertie du fluide font que la température de surface du radiateur n'atteint un niveau optimal qu'au bout de 10mn au minimum, ceci suivant les modèles et la température d'ambiance de la piece lors de la mise en chauffe de l'appareil.
-
C'est cette inertie qui à l'inverse garantit la constance et la durée de la chaleur émise, même lorsque la résistance n'est plus alimentée.
- Il est normal de constater que les parties supérieure et inférieure du radiateur sont moins chaudes que le reste du corps de chauffe. En effet, pour permettre la dilatation nécessaire du fluide lorsqu'ilchauffe,le radiateur n'est pas totalement rempli. Le volume d'air se situant naturellement en partie haute, il est normal que certains éléments supérieurs paraissent moins chauds.
D'autre part, en circulant à l'intérieur des éléments le fluide dissipe sa chaleur et se refroidit, laissant par conséquent les parties basses du radiateur à température moins élevée.
- Voiture radiateur est constitué d'une large surface de chauffe, ce qui permet de façon autorégulée l'adaptation de la quantité de chaleur émise aux besoin.
Il est donc normal qu'en intersaison, lors d'un fonctionnement modéré de l'appareil, les écarts de température de surface du radiateur soient plus perceptibles.
- Les radiateurs sèche-serviettes électriques Acova sont conçus pour être recouverts sans danger.
Pour garantir un fonctionnement efficace de votre apparéil, il est toute fois recommandé de ne pas le couvir entièrement. Du fait de l'élévation de température et grâce au coupe circuit interne, il peut dans ce cas interrompsexon fonctionnement.
Si vous souhaitez disposer d'un support porte-serviettes complémentaire, nous给您 conseillons d'utiliser de préférence les accessoires Acova prévus à cet effet : barre porte-serviettes, patères...
Renseignez vous auprès de votre installateur ou revendeur.
2. RADIATEURS SÉCHE SERVIETTEs MIXTÉS (VOIR RABAT COUVERTURE, SCÉMA 3)
Cet apparéil, destiné à être raccordé au circuit chauffage central, est livré non bouchonné et vide.
- Utilisation en chauffage central :
Le boitier de commande doit être hors tension,
Le robinet d'alimentation doit être ouvert pour laisser passer l'eau du chauffage central.
IMPORTANT : Cet apparéil a été concu pour être utilisé distinctement en mode chauffage central ou en mode électrique. Chaque'utilisation requiert des dispositions particulières, spécifiques et précises. Une exploitation anormale peut entraîner la détérioration de la cartouche chauffante suite à des températures de fluide excessives, en particulier dans le cas d'une'utilisation simultanée en mode électrique et chauffage central.
Tout usage inapproprié entrainera l'annulation de la garantie contractuelle.
- Utilisation en chauffage électrique :
A. Fermez uniquement le robinet d'alimentation, ne jamais fermer le return du corps de chauffe : cet orifice est nécessaire pour permettre l'expansion du fluide vers l'installation.
la fermetre du retour peut entrainer la destruction du corps de chauffe suite à une pression excessive supérieure à la pression d'utilisation.
B. S'assurez que l'appareil est correctement rempli d'eau en ouvrant le purgeur situé en partie haute. Le referrer si l'eau sort régulièrement, prévoir pour cette opération une éponge et un petit récipient.
Si la pression n'est pas suffisante pour permettre la purge du corps de chauffe :
- replir le chauffage central d'eau jusqu'à la pression indiquée sur votre manomètre,
- besoin conseil à votre installerateur chauffagiste,
- prévenir la société d'exploitation (en chauffage collectif).
C. Pour la mise en marche, proceder comme pour un apparil sèche serviettes électrique.
Pendant l'utilisation du radiateur sèche-serviettes mixte en « fonction électrique », si l'installation du chauffage central est pourvue d'une pompé de circulation indépendante de la chaudière :
il est imperatif de l'arrête (risque de siphonner le corps de chauffe dans le cas d'une étanchéité imparfaite des raccords).
IMPORTANT : La mise sous tension de l'appareil doit s'effectuer uniquement si celui ci est correctement rempli d'eau (sous risque d'annulation de la garantie).
Ce radiateur est équipé d'une cartouche chauffante possédant un coupe circuit intégré et un fusible. Son utilisation sans eau entraînera la dépréciation définitive du fusible et par conséquent celle de la cartouche chauffante : cet incident, « non couvert par la garantie constructeur », nécessitera impératifement son échange. L'utilisation du radiateur partiellement rempli d'eau entraînera la coupure du coupe circuit thermique. Ce dernier maintienda un fonctionnement alterné tant que le corps de chauffe n'est pas correctement rempli.
Si vous constatEZ que la partie électrique de votre sèche-serviettes est activée, et que celui-ci neCHAFFE plus malgré une demande du thermostat ou en marche forcie :
procedez aux manoeuvres suivantes :
1) Assurez-vous que votre radiateur est correctement rempli d'eau (voir page 12, «Utilisation en chauffage électrique, paragraphe B»).
2) Appuyez sur le bouton 1 pour couper le courant, et arrêtez la fonction électrique pendant 30 ≥ 60 minutes. Cette opération est nécessaire pour désamorcer la sécurité thermique.
3) Appuyez de nouveau sur le bouton 1 : le radiateur est prét pour chauffer normalement.
Conseils d'entretien
Avant toute opération d'entretien, prenez soit d'arrêtier l'appareil.
Le choix desailleurs matérieliaux et la qualite du double traitement de surface protégent votre radiateur Acova de la corrosion et des chocs.
Pour garantir par un entretien simple la longévité de votre apparéil, nous vous recommendons de suivre les conseils suivants :
- Pour l'entretien des parois extérieures du radiateur, ne pas utiliser de produit abrasif ou corrosif, utilisez de préférence de l'eau savonneuse tiéde.
- Pour le corps du boitier de régulation, utilisez un chiffon sec (sans solvant).
En cas de vidange d'un modele tout electrique, le fluide doit obligatoirement etre déposé chez un collecteur d'huile usagée.
Vérifications en cas de non fonctionnement ou d'anomalies
En cas de non-fonctionnement de votre apparéil, vous pouvez procéder vous-même aux vérifications suivantes, en vous assurant que :
- Voitre radiateur est convenablement connecté et alimenté (voir page 2 de la notice).
- L'interrupteur est bien en position marche, voyant allumé (voir page 4 de la notice).
- La position du thermostat commande bien la mise en chauffe du radiateur (voir page 4 de la notice).
- Voiture radiateur sèche serviettes mixte est correctement rempli d'eau (voir page 12 et 13 de la notice).
Si votre radiateur est relié à un apparéil « maitre», une horloge ou une centrale de programmation, veuillez vous reporter à la notice du constructeur.
SAV (service après vente)
En cas de non fonctionnement persistant, d'incidents repétitifs (fuite, disjonction électrique...) ou besoin de pieces détaches, contactez votre installer ou votre revendeur.
Au préalable, pour permettre la bonne compréhension et un traitement rapide du problème, assurez vous d'avoir bien relevé :
- Les éléments figurant sur l'étiquette signalétique de l'appareil (voir rabat couverture, schéma 1),
- La référence commerciale Acova figurant sur votre facture d'achat datee.
Garantie
(VOIR CONDITIONS GÉNÉRALES DE VENTE ACOVA DANS LE PAYS CONCERNE)
Votre radiateur est conforme à la directive 89/336/CEE modifiée par la 92/31/CEE relative à la limitation des perturbations radioélectriques et aux normes européennes
Garantie spécifique aux radiateurs sèche serviettes mixtes :
La garantie Acova de votre sèche-servlettes mixte ne s'applique que sous les réserves suivantes :
- l'eau utilisée pour l'alimentation du circuit de chauffage ne doit être ni agressive ni corrosive.
- l'installation ne doit pas composer de traces de gaz dissous (02-C02), notamment en cas d'utilisation de matérielaux perméables au gaz (plancher chauffant).
Pour cela, il est nécessaire d'assurer un dégazage efficace en avant du circulateur et la purge des points hauts de l'installation.
Le radiateur ne doit pas être soumis à une humidité ambiente intensive ou permanente (douce, piscine, etc.).
Cas d'annulation de la garantie :
La garantie Acova ne s'applique pas notamment dans les conditions d'installation ou d'utilisation suivantes :
- Mise en œuvre, installation ou entretien non conforme à la norme en vigueur du pays, aux règles de l'art et à la notice d'utilisation du constructeur.
- Utilisation du radiateur sèche-serviettes mixte non respectuese des recommendations de la notice constructeur : mise en service simultané du mode chauffage central et électrique, absence ou insuffisance d'eau dans le corps de chauffe...
Pour toute autre question concernant la garantie, contactez votre installerateur ou votre revendeur.
"Les radiateurs et sèche-servlettes doivent être utilisés conformément à l'usage auxquels ils sont destinés et non comme console, chaise, jeu, échelle..."
"Les radiateurs et sèche-serviettes doivent être utilisés conformément à la notice d'utilisation et d'entretien fournie avec les appareils."
"Les précautions normales de la vie domestique doivent être prises pour éviter tout dommage aux personnes et notamment celle relative à la surveillance d'âge".
Mise en garde pour l'utilisation des appareils chromés.
Il est conseilé de ne pas s'appuyer sur la façade de l'appareil lorsque celui-ci est en fonctionnement afin d'éviter tout risque de brûlures, notamment sur les finitions chromées.
Réglementation environnementale
ROHS: Conformé à la directive 2002/95/CE
DEEE: Conforme à la directive 2002/96/CE
Traitement des apparêls électriques et électroniques en fin de vie.
Ce symbole indique que ce produit ne doit pas etre traite avec les déchets menagers. Il doit etre remis a un point de collecte approprié qui se chargera de son recyclage. En s'assurant que ce produit est bien mis au rebus de maniere appropriee, vous aiderez a prevenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
