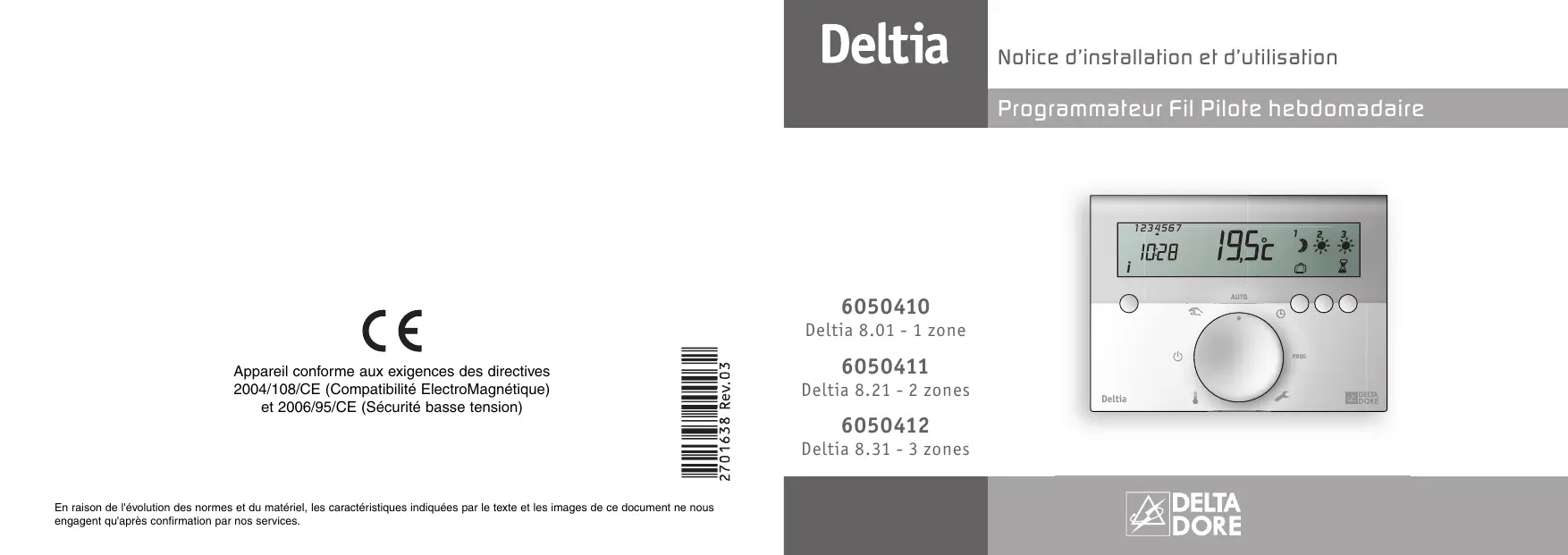

MODE D'EMPLOI Deltia 8.31 fp - 6050410 - 6050411 - 6050412 DELTA DORE
Appareil conforme aux exigences des directives 2004/108/CE (Compatibilité ElectroMagnetique) et 2006/95/CE (Sécuritéasse tension)
En raison de Ievolution des normes et du materiel, les caractéristiques indiquées par le textile et les images de ce document ne nous engagert qu'apres confirmation par nos services.
6050410
Deltia 8.01 - 1 zone
6050411
Deltia 8.21 - 2 zones
6050412
Deltia 8.31 - 3 zones
Avertissements
- Lire attentivement cette notice avant toute installation.
- L'appareil doit être installé selon les normes en vigueur.
- Avant toute intervention, veuillez couper le courant.
- Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.
- Vérifiez que la visserie soit adaptée au support sur lequel l'appareil doit être fixé (plaque de plâtre, brique...).
- Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créé pas de perturbations trop fortes (directives 2004/108/CE).
Sommaire
Installation
Description 5
Presentation 6
Emplacement 8
Fixation 9
Raccordement 11
Vérification des raccordements fil pilote 14
Configuration 15
Sommaire
Utilisation
Mise à l'heure 17
Programmation 18
Mode automatique 20
Mode manuel 21
Mode sablier 22
Mode absence 24
Mode arrêt 25
Touche information 26
Retour à la configuration usine 27
Ca chaacteristiques techniques 28
Aide 29

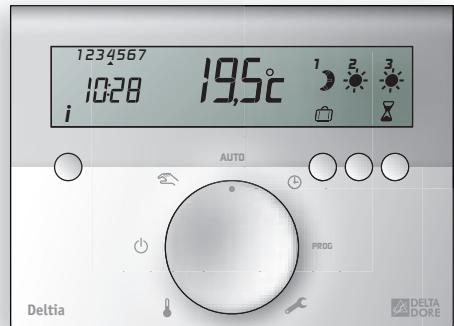

Description

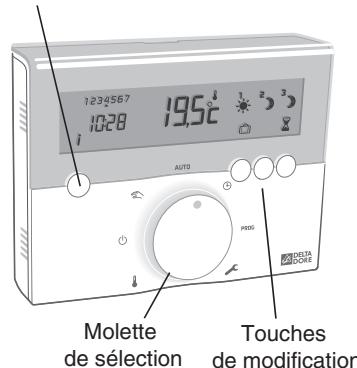

Programmateur
Touche information

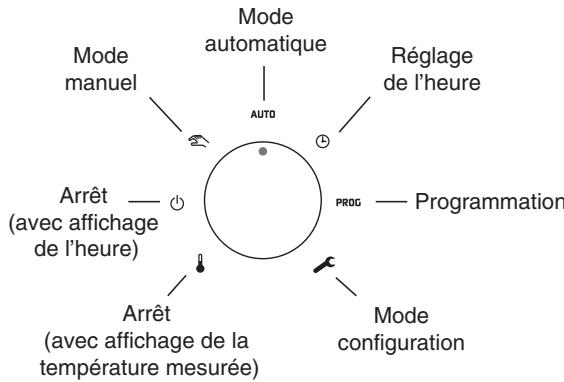

Molette

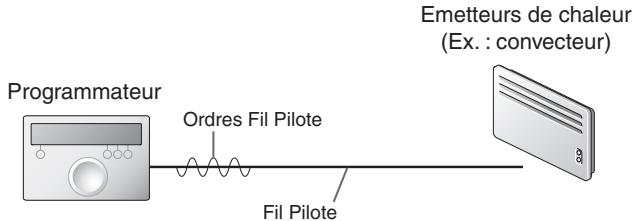

Presentsation
Votre appeareil permet la programmation Confort ou Economie du chauffage sur 1 zone (DELTIA 8.01), 2 zones (DELTIA 8.21) ou 3 zones (DELTIA 8.31).
Pour commander les émetteurs de chaleur, le programmeur utilise le fil pilote.
Indépendant de l'alimentation électrique de l'émetteur de chaleur, le fil pilote permet de transmettre les ordres Confort, Economie, Hors-Gel ou Arrêt demandés par le programmeur.
Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-servlettes, radiateur à accumulation...).
IMPORTANT : pour receivevoir les ordres du programmateur, l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ①... selon modèle).
| Ordre Fil Pilote (Allure) | Réglage sur l'émetteur de chaleur | Température de la piece (Example) |
| Confort | Réglage Confort (molette thermostat) exemple : 19°C | 19°C |
| Economie | Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur) | 16°C |
| Absence | Hors-Gel fixe à 7°C ou 8°C (selon modèle) | 7°C ou 8°C |
| Arrêt | Arrêt du chauffage | Pas de chauffage |

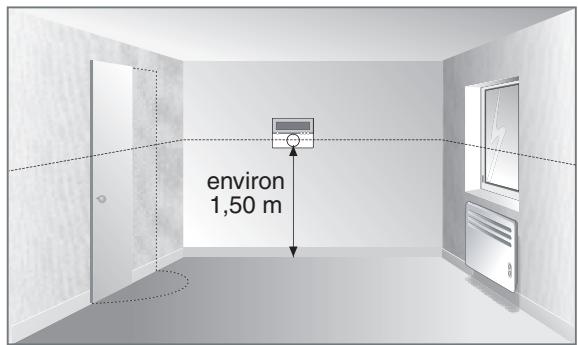

Emplacement
Nous vous conseillons d'installer votre apparéil :
-dans un lieu facile d'accès comme un couloir, unSEDjour ou une entree,
- près d'une alimentation électrique et de l'arrivée du ou des fil(s) pilote(s),
- sur un mur donnant à l'intérieur à une hauteur de 1,50 m.
Votre apparéil vous indique aussi la température de la piece. Il est donc conseillé de l'éloigner de toute source de chaleur (ex.: convecteurs, cheminée) et des courants d'air (ex.: portes, fenètres).

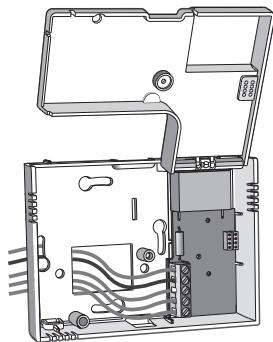

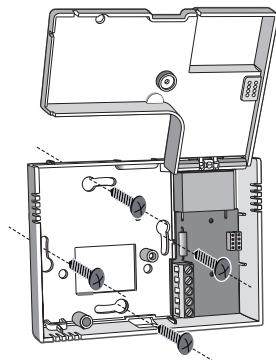

Fixation
1 1
- Ouvrez le boitier du programmateur en appuyant sur le clip ①.
- Dévissez la vis de blocage du capot de protection du bornier de raccordement.
Fixez le socle à l'aide des vis et des chevilles adaptées au support ou sur une boîte d'encastrement.
Fixation

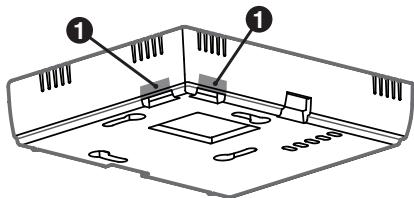

Des cloisons defonçables avec une pince ① sont prévues pour laisser passer les câbles de raccordement si nécessaire.
Raccordez les fils d'alimentation et le(s) fil(s) pilote(s) et revissez la vis de verrouillage du capot de protection.

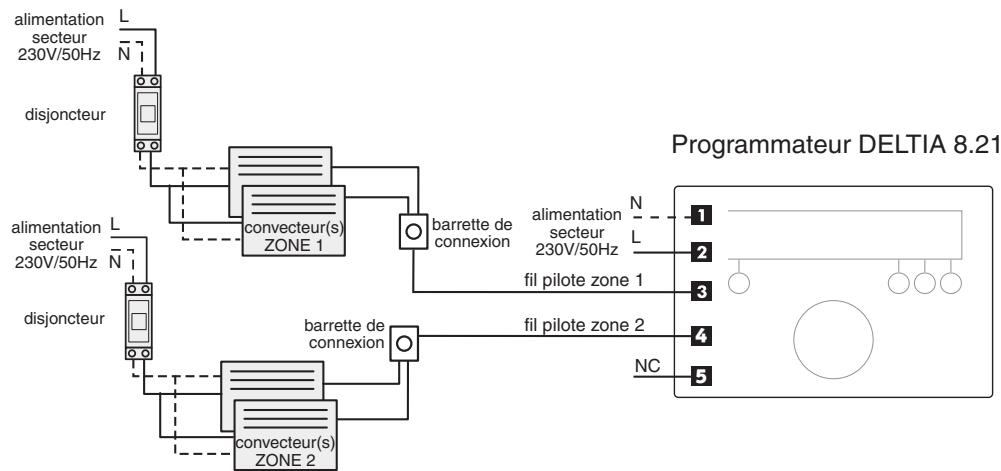

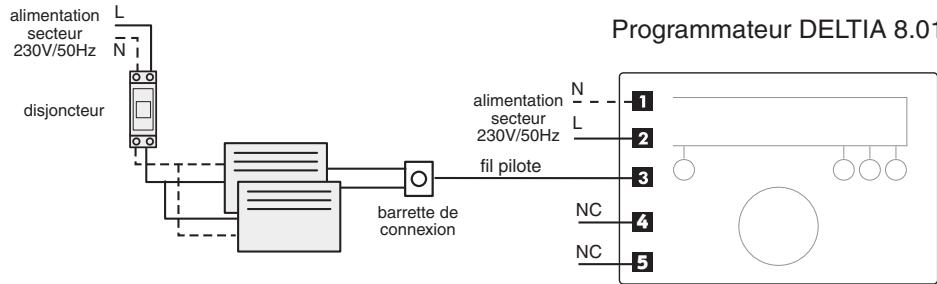

Raccordement
Pour raccorder le programmeur, vous devez prévoir :
- une alimentation secteur 230 V (phase et neutre),
- l'arrivée, derrière le boitier, du ou des fils pilotes pour la commande du ou des convecteurs,
- si vous avez plusieurs fils pilotes à raccorder au programmeur, vous devezmettre une barrette de connexion (domino) pour éviter de connecter tous les fils pilotes directement sur la borne,
- les disjoncteurs (non fournis) sont installés dans le tableau électrique.

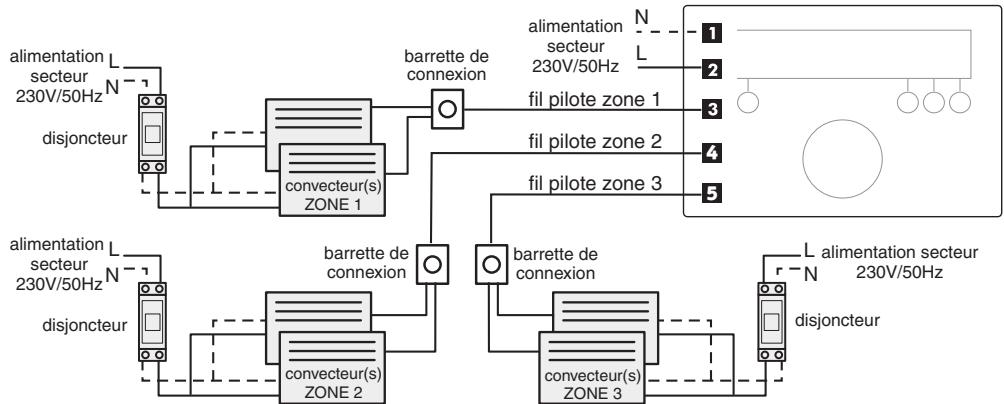

Raccordement
Programmateur DELTIA 8.31
Vérification des raccordements fil pilote
Mettez tous les convecteurs de l'installation sur Confort (leur réglage de consigne au maximum).
Si I'affichage reste "normal", c'est qu'il n'y a pas de problème détecté.
Si DELTIA détecte un problème, il affiche :
Vérifiez le raccordement des fils pilotes aux émetteurs de chaleur et remédiez aux eventuels problèmes.
Une fois cette vérification effectuée, relancez un test des fils pilotes en appuyant 5 secondes sur la touche i (durée du test : 1 minute 30 environ).
Configuration

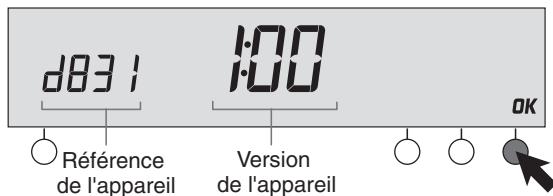

Pour acceder aux menus de configuration, tournez la molette sur la position ±b . La reférence de votre apparéil s'affiche ainsi que le numéro de version.
(ex.: DELTIA 8.31) (ex.: 1.00)

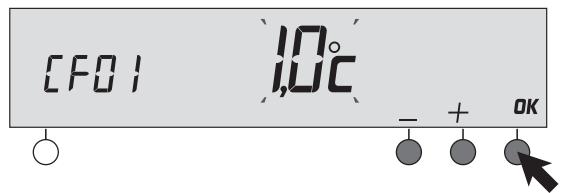

Appuyez sur OK pour acceder au menu CF01.
Correction de la température mesurée
| CFOI | Correction possible de -4°C à + 4°C par pas de 0,1°C.
Appuyez sur les touches + ou - pour modifier, sur
la touche OK pour valider et passer au réglage suivant. |
Configuration
S'il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l'appareil, la fonction CF01 permet d'agir sur la mesure de la sonde de façon à compenser cet écart.
Exemple: Si la température affichée par l'appareil est de 19^ et que la température constatée est de 20^ , réglez +1^ puis validez par OK.
Attention : avant de modifier ce réglage, l'appareil doit être en service depuis au moins 2 heures.

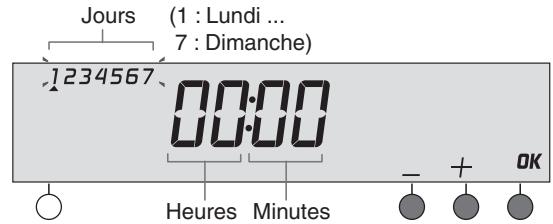

Mise à l'heure
A la première mise en service, vous devezmettre l'appareil à l'heure.
Tournez la molette sur la position 日 Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.
Recommencez les opérations pour régler les heures et les minutes.
Pour sortir du mode "réglage de l'heure", tournez la molette.
Programmation
Tournez la molette sur la position PROG.
La programmation par défaut est une période de Confort de 6h00 à 23h00.

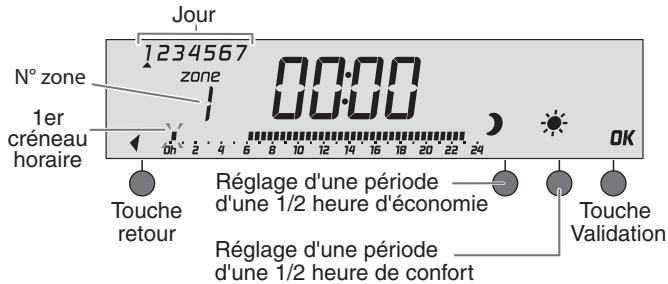

1. Créer votre programme
La programmation commence au jour 1 et à 0h00. Appuyez sur les touches ) ou pour creer vos différentes périodes d'Economie ou de Confort (par pas d'1/2 heures).
2 possibilités pour valider votre programme :
2. Validator et copier le programme
Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé sur le jour suivant.
3. Validator le programme
Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.
Programmer les zones 2 et 3 : la programmation des autres zones est disponible après la validation OK du jour 7 de la zone en cours.
La touche 回头 permit la modification d'un programme en revenant sur un créneau horsaire souhaité.

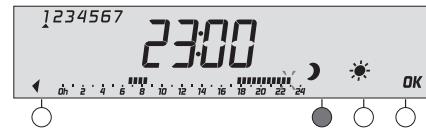

Exemple: Confort de 6h30 à 8h30 et de 17h30 à 23h

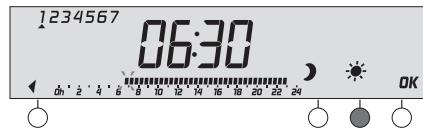

Appuyez sur 2 jusqu'à 06:30
Appuyez sur : jusqu'à 23:00
Appuyez sur : jusqu'à 08:30

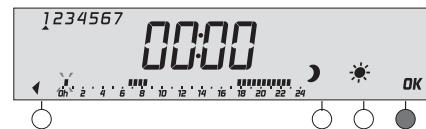

Appuyez sur 已 jusqu'0 00:00

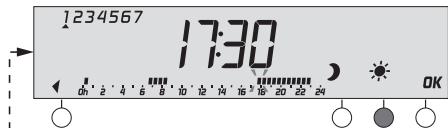

Appuyez sur 17:30
Copiez et validez ou validez

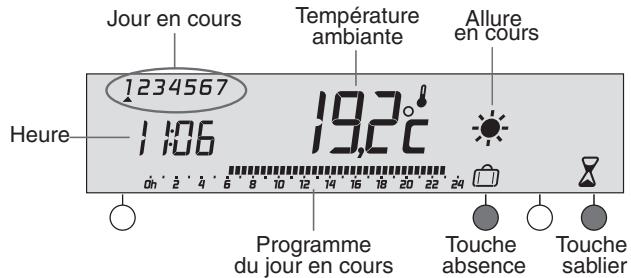

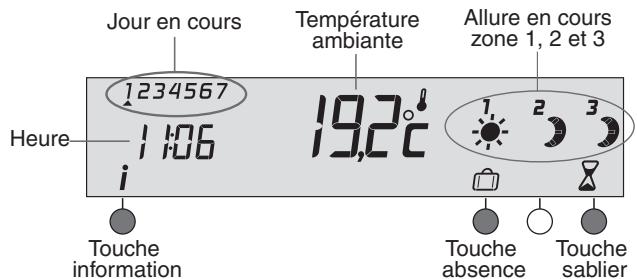

Mode automatique
Tournez la molette sur la position AUTO.
DELTIA 8.01 suit la programmation.
DELTIA 8.21 ou 8.31 suit la programmation.

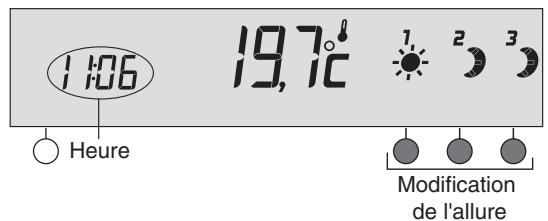

Mode manuel
Ce mode permet deCHOISIR une allure de facon permanente sur chacune des zones.
Tournez la molette sur , puis appuyez sur la touche de modification de la zone concernée pourCHOISIR ou
Example: DELTIA 8.31
Pour sortir du mode manuel, tournez la molette sur AUTO.

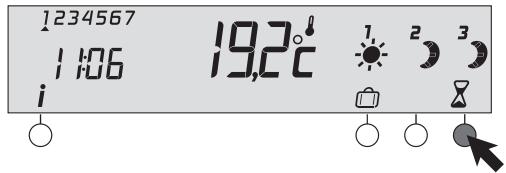

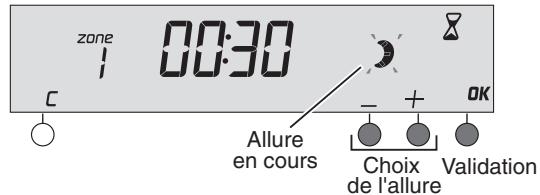

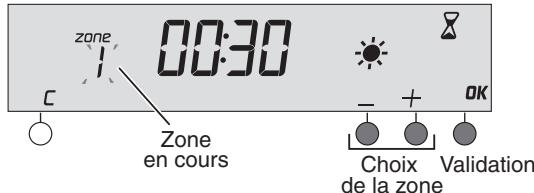

Mode sablier
Ce mode permet deCHOISIR une allure pendant un temps donne et sur une zone uniquement.
A partir du mode AUTO.
Appuyez sur la touche ±b
Le numero de la zone clignote (sauf DELTIA 8.01).
Appuyez sur + ou - pourCHOISIR la zone.
Validez par OK.
Le symbole ou clignote.
Appuyez sur + ou - pour désir l'allure souhaïée (ex.: Economie).
Validez par OK.

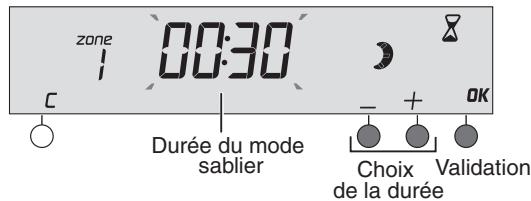

La durée clignote.
Appuyez sur + ou - pour désir la durée (réglage de 30 minutes à 72 heures).
Validez par OK.

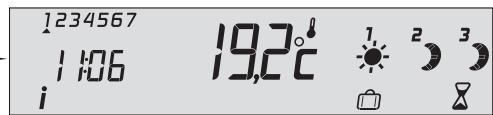

Exemple : mode Sablier Economie pendant 1h30.
Un appui sur OK en cours de mode Sablier permet une modification des réglages.
Pour annuler le mode sablier en cours, appuyez sur C.

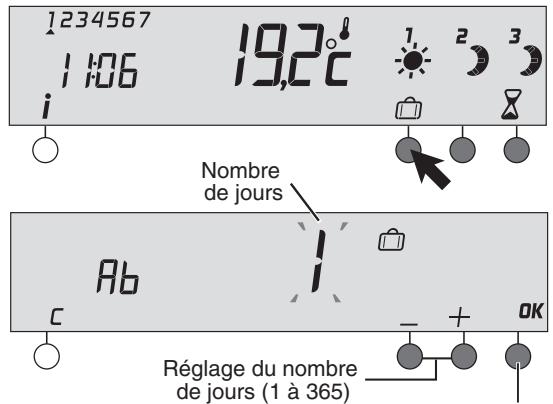

Mode absence
Ce mode permet de mettre votre logement en Hors-Gel, dans le cas où vous devez vous absenter pendant plusieurs jours.
A partir du mode AUTO.
Appuyez sur la touche
Appuyez sur + ou - pour régler le nombre de jours d'absence souhaitiée (de 1 à 365), puis sur OK pour valider.
Exemple:départ le 1er mars,
retour le 10 mars,indiquez
9 jours d'absence.
Le fonctionnement automatique sera repris le 10 mars à 0h00.
tion et démarragee compte des jours
Retour au mode AUTO à la fin du décompte

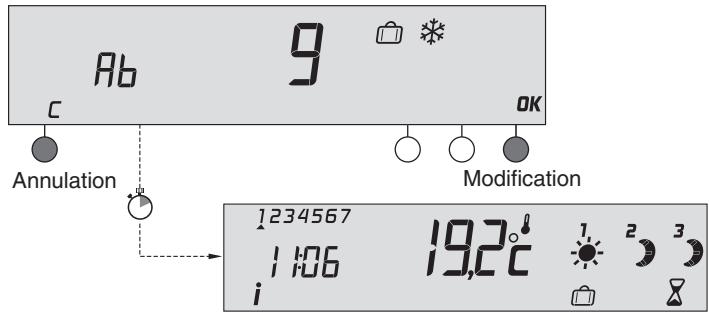

Un appui sur OK
en cours de mode
Absence permit une modi
fication des réglages.
Pour annuler le mode
absence en cours,
appuyez sur C.

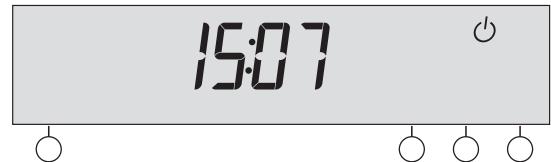

Mode arrêt
Ce mode permet de partager votre installation chauffage en arrêt.
Tournez la molette sur 日
Votre appareil affiche l'heure.
Si vous préférez afficher la température ambiente durant un arrêt prolongé de votre système, positionné la molette de votre émetteur sur la position ±b .
A partir du mode AUTO.

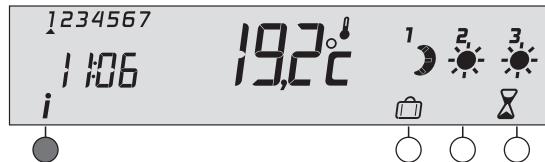

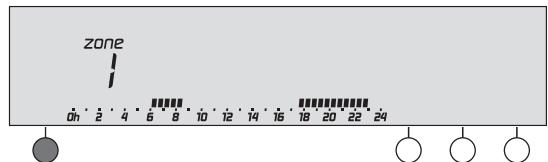

Appuyez sur la touche pour visualiser le programme en cours sur chaque zone (DELTIA 8.21 et 8.31).
Affichage du programme en cours
Choix de la zone (Deltia 8.21 et 8.31)

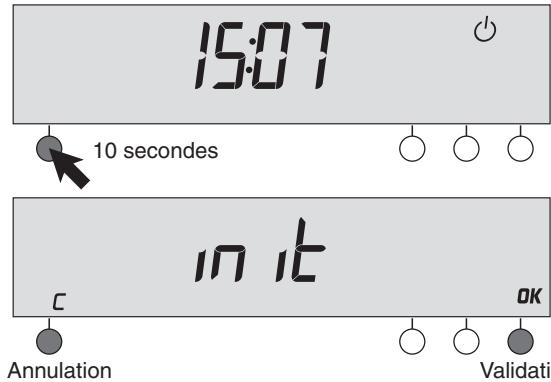

Retour à la configuration usine
Vou puez faire une initiaisation générale pour revenir aux paramètres régés en usine :
- la correction de température à 0^
- la programmation par défaut (Confort de 6h à 23h).
Tournez la molette sur la position (1). Appuyez sur la touche de gauche pendant 10 secondes.
Appuyez sur OK pour valider ou sur C pour annuler.
Retour à l'affichage du mode arrêt.
\section*{Caracteristiques techniques}
- Alimentation sectorur 230 V, 50 Hz, +/-10%
- Isolement classe II
- Consommation : 1 VA
- 1,2, ou 3 sorties fil pilote (selon modele) : 0,1 A, 230 V
- Sauvegarde de l'horloge en cas de coupure secteur: 2h (par condensateur)
- Dimensions : 111 x 84 x 28.5 mm
- Indice de protection : IP 30
- Température de stockage : -10 à +70°C
- Température de fonctionnement: 0 à +40°C
- Installation en milieu normalement pollué
Aide
L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontres sur votre produit lors de l'utilisation.
En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service clients.
Rien n'apparait sur I'ecran.
Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur.
L'horloge n'est pas à l'heure et clignote.
Vousetes en mode AUTO ou et l'appareil est en Hors-Gel.
L'appareil vient d'être mis sous tension ou il y a eu une coupure secteur pendant plus de 2 heures.
Réglez l'heure. Tous les autres réglages ont été conservés (sauf pour les modes ou).
L'appareil affiche Pb FP.
Vérifiez le raccordement des fils pilotes et remédiez aux évientuels problèmes.
La température affichée ne correspond pas à la température mesurée dans la piece (thermomètre).
Reportez-vous au "Configuration".
Aide
Les émetteurs de chaleur sont en arrêt.
VousetesurlemodePROG, 出 ou 出
Tournez la molette pour selectionner un autre mode.
