MODE D'EMPLOI DELTIA 8.33 / Pack DELTIA 8.36 DELTA DORE

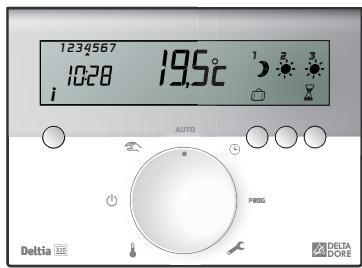

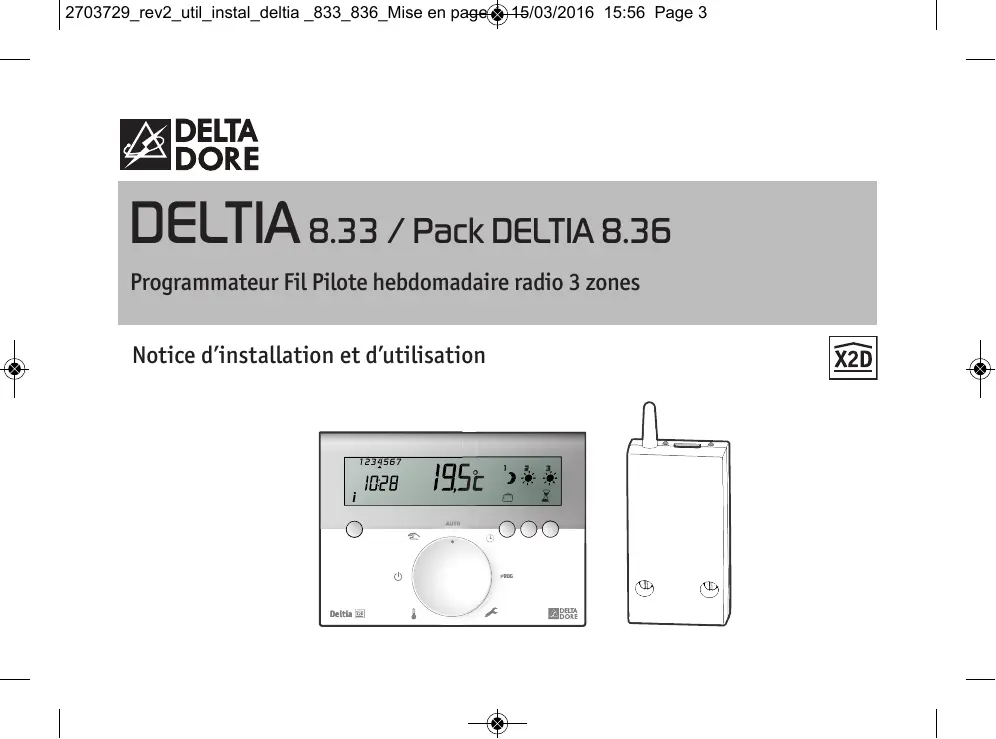

Programmateur Fil Pilote hebdomadaire radio 3 zones

Notice d'installation et d'utilisation

X2D

Avertissements

• Lire attentivement cette notice avant toute installation.
• L'appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuilles couper le courant.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.
• Le cable d'alimentation du récepteur ne peut être remplaced que par le fabricant ou un agent/agréé.
• Vérifiez que la visserie soit adaptée au support sur lequel l'appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les apparèils connectés ou environnants ne créé pas de perturbations trop fortes (directives 2004/108/CE).

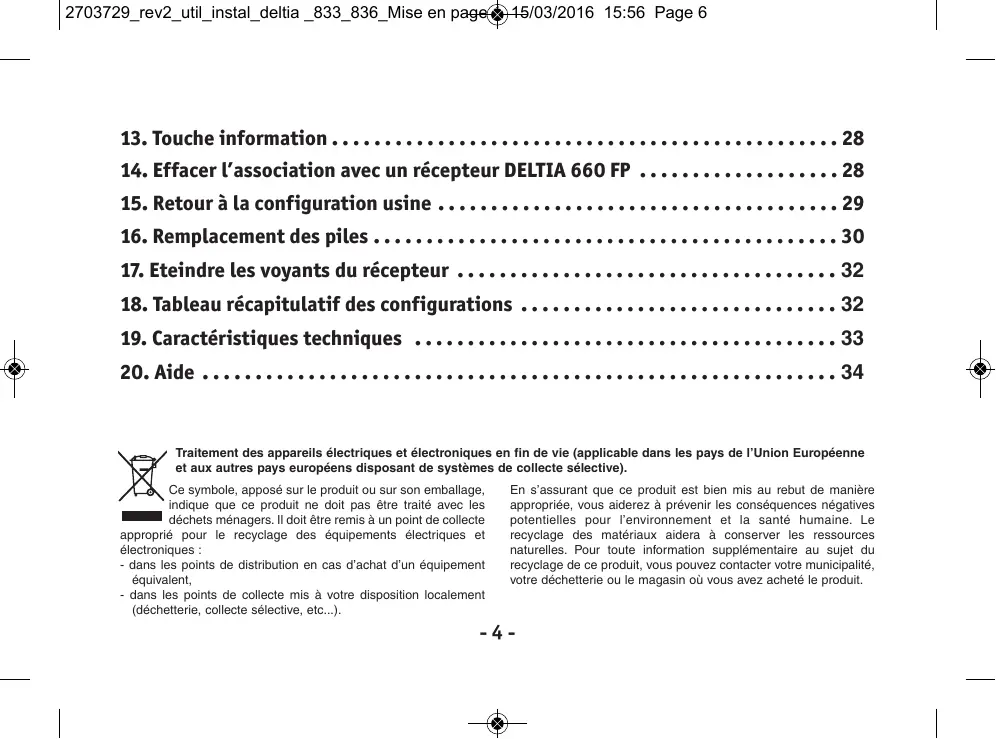

Sommaire

1.Description 5
2. Presentation 6
3. Emplacement / Fixation de I'emetteur 8
4.Raccordement du récepteur 12
5. Configuration 13
6. Réglage de l'heure 19
7. Programmation 20
8. Mode automatique 22
9. Mode manuel 23
10.Mode sablier 24
11.Mode absence 26
12. Mode arrêt 27

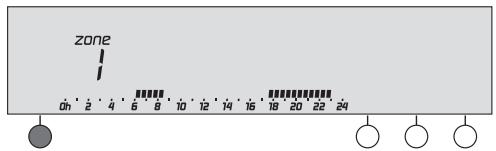

13.Touche information 28
14. Effacer l'association avec un récepteur DELTIA 660 FP 28
15. Retour à la configuration usine 29
16. Remplacement des piles 30
17. Eteindre les voyants du récepteur 32
18. Tableau récapitulatif des configurations 32
19. Caracteristiques techniques 33
20.Aide 34

Traitement des apparels électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposse sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les déchets menagers. Il doit etre remis a un point de collecte

approprié pour le recyclage des équipements électriques et électroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
  -dans les points de collecte mis a tou disposition localelement (dechetterie, collecte selective, etc...).

En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potencielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujeut du recyclage de ce produit, vous pouez contacter votre municipality, Youre dechetterie ou le magasin où vous avez acheté le produit.

1.Description

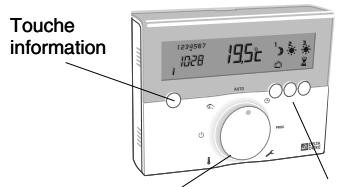

Emetteur

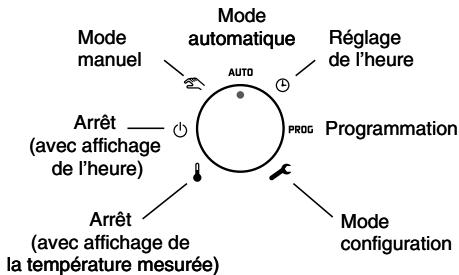

Molette de sélection
Touches de modification

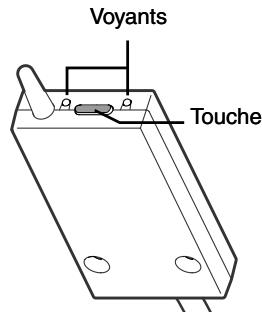

Récepteur

Antenne
Trous de fixation
3 Câble de raccordement

2. Présentation

Votre appeareil permet la programmation Confort ou Economie du chauffage sur 1 zone à 3 zones.

Pour commander les émetteurs de chaleur, le programmeur est associé à un ou plusieurs récepteurs qui commande(nt) le chauffage par Fil Pilote.

Programmateur

Emetteurs de chaleur (Ex.: convecteur)

Indépendant de l'alimentation électrique de l'émetteur de chaleur, le fil pilote permet de transmettre les ordres Confort, Economie, Hors-Gel ou Arrêt demandés par le programmateur.

Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-serviettes, radiateur à accumulation...).

IMPORTANT : pour receivevoir les ordres du programmeur, l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ①, ... selon modèle).

Ordre Fil Pilote (Allure)	Réglage sur l'émetteur de chaleur	Température de la piece (example)
Confort	Réglage Confort (molette thermostat) exemple : 19°C	19°C
Economie	Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur)	16°C
Absence	Hors-Gel fixe à 7°C ou 8°C (selon modèle)	7°C ou 8°C
Arrêt	Arrêt du chauffage	Pas de chauffage

3. Emplacement / Fixation de I'emelterur

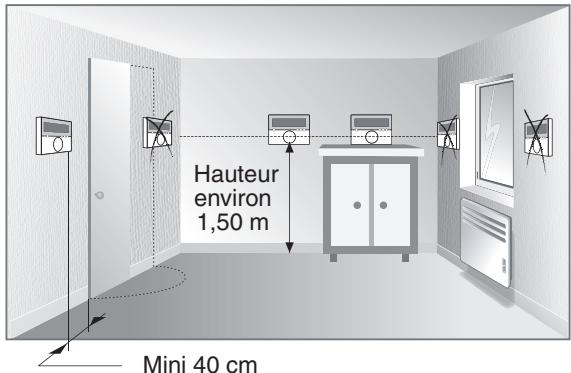

Pour facilitier l'usage, DELTIA peut etre instalé :

• au mur, à une hauteur d'environ 1,50 m, avec des vis / chevilles,
• sur support, posé sur un meuble ou sur une étagère.

Votre apparéil vous indique aussi la température de la pierce.

Il est donc conseilé de l'éloigner de toute source de chaleur (ex.: convecteurs, cheminée) et des courants d'air (ex.: portes, fenêtes).

Installation des piles

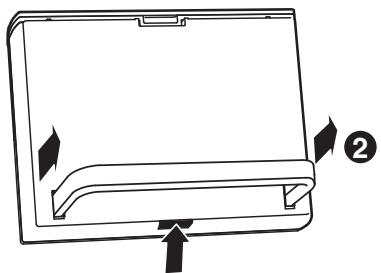

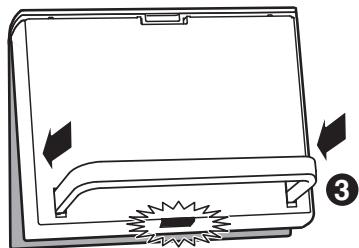

• Ouvrez le boitier de l'émetteur en appuyant sur le clip et en soulevant la partie arrrière.

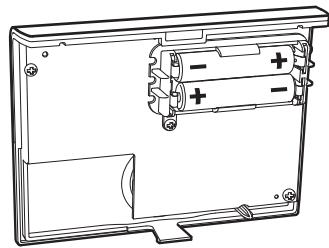

• Insérez 2 piles alcalines 1,5V de type LR03 enPNANT Soin de respecter les polarités.

Pose de l'émetteur sur son socle

• Ouvrez le boitier de l'émetteur en appuyant sur le clip et en soulevant la partie arrrière.
• Otez le socle ③ de son logement.
• Positionnez-le au dos du boîtier.

Fixation de l'émetteur sur un mur

Fixez le socle à l'aide des vis et des chevilles fournies ou sur une boîte d'encastrement (entraxe 60 mm), en utilisant les cloisons défonçables 4.

Avant toute intervention, coupez le courant à votre compteur électrique (disjoncteur général).

• Demontez le convecteur pour dispose d'un accès facile,
  Fixez le récepteur derrière le convecteur en laissant dépasser l'antenne radio,
  Raccordez le récepteur puis remontez le convecteur.

Attention : la température de fonctionnement du récepteur ne doit pas dépasser 50^ .
Vous ne doivent pas installer le récepteur trop après des parties les plus chaudes du convecteur.

Emplacement derrière le convecteur

Pour assurer une bonne transmission radio, vous devez impératifement laisser dépasser l'antenne radio du dessus du convecteur.

Antenne radio

Fixation par vis

Fixation sur le mur à l'aide des vis et chevilles fournies.

Fixation par adhesifs double-face

Fixation sur le mur à l'aide des adhésifs double-face fournis. Avant de coller les adhésifs, veillez à bien nettoyer la surface sur laquelle ils seront appliqués.

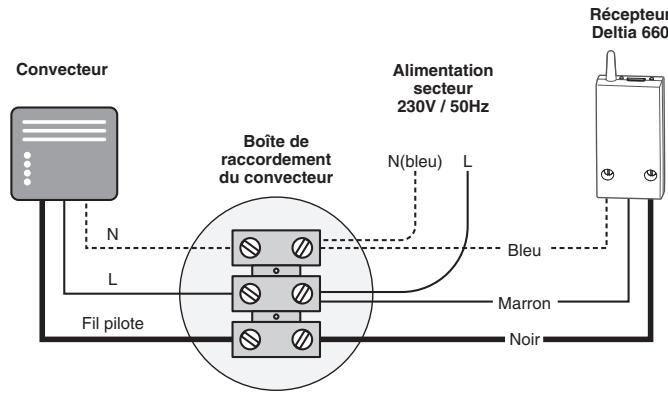

4. Raccordement du récepteur

Pour raccorder le récepteur, vous devez prévoir :

• une alimentation secteur 230 V (phase et neutre),
• l'arrivée, dans un boitier de raccordement, du fil pilote pour la commande du convecteur.

5. Configuration

Pour acceder aux menus de configuration, tournez la molette de l'émetteur sur la position ±b .

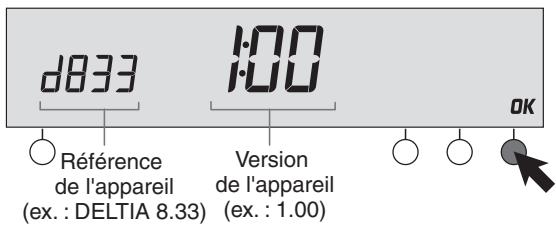

La reférence de votre apparéil s'affiche ainsi que le numéro de version.

Appuyez sur OK pour acceder au menu CF01.

A noter : la reférence de l'appareil pour le Pack Deltia 8.36 est d833.

Correction de la température mesurée

[FOI

Correction possible de -4^ à +4^ par pas de 0,1^ . Appuyez sur les touches + ou - pour modifier, sur la touche OK pour valider et passer au réglage suivant.

S'il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l'appareil, la fonction CF01 permet d'agir sur la mesure de la sonde de façon à compenser cet écart.

Exemple: si la température affichée par l'appareil est de 19^ et que la température constatée est de 20^ , réglez +1^ puis validez par OK.

Attention : avant de modifier ce réglage, l'appareil doit être en service depuis au moins 2 heures.

Fonctions domotiques sur l'installation (en option)

CFO2	Pays de fonctions domotiques (par défaut)
	Fonctions domotiques associées au Deltia

Appuyez sur + ou - pour effectuer votrechoix.

Appuyez sur OK pour valider et passer au menu CF03.

Il est possible d'associer au récepteur DELTIA 660 FP jusqu'à 7 produits domotiques.

• Détector d'ouverture: fenêtre ouverte = chauffage en Hors-Gel
• Transmetteur téléphonique ou télécommande téléphonique : commande à distance de l'installation (chauffage, automatisme)
• Centrale d'alarme : alarme en surveillance = chauffage en Economie

alarme hors surveillance = chauffage en Confort

Pour associier le récepteur à un produit domotique, le récepteur doit être en mode association.

Appuyez 5 secondes sur la touche jusqu'à ce que levoyant OK clignote.

Validez sur le produit domotique :

• détector d'ouverture et transmetteur téléphonique : appui sur la touche test
• télécommande téléphonique : appui sur la touche
• centrale d'alarme : en mode Maintenance, appui sur la touche tester

Dans le cas d'un émetteur multizones (DELTIA 8.33 ou Pack DELTIA 8.36), appuyez sur la touche + pourCHOISIR LA ZONAT associER (CnF1, CnF2 ou CnF3).

Ex.: association des récepteurs de la zone 2 d'un DELTIA 8.33 ou Pack DELTIA 8.36.

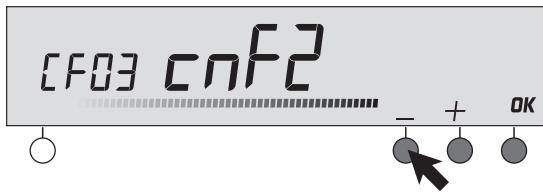

Pour associer l'émetteur DELTIA à un récepteur, appuyez 3 secondes sur la touche du récepteur jusqu'à ce que levoyant OK clignote.

Appuyez sur la touche - de l'émetteur pour associier.

Levoyant du récepteur ne clignote plus. Le récepteur est associé au DELTIA.

Recommencez les opérations pour chaque récepteur à associé et pour chaque zone.

Appuyez sur OK pour passer au menu CF04.

Test de transmission radio

Avec ce mode, vous avez la possibilité de tester le bon fonctionnement de votre installation.

• L'appareil affiche tEST (ou tSt1 dans le cas du DELTIA 8.33 ou Pack DELTIA 8.36) et émet toutes les 3 secondes un signal radio à destination du ou des récep

teur(s).

• Dans le cas d'un émetteur multizones (DELTIA 8.33 ou Pack DELTIA 8.36), appuyez sur la touche + pour désir la zone à tester (tSt1, tSt2 ou tSt3).
• Placez le Deltia dans la pièce où vous souhaitez l'utiliser, et vérifie la bonne transmission du signal radio vers le récepteur, (son voyant OK clignote à chaque réception radio). La transmission radio est correcte.

Si le récepteur ne recoit pas les transmissions, déplacez le thermostat afin d'obtenir une réception radio correcte.

Pour sortir du mode de test, appuyez sur OK ou tournez la molette sur une autre position.

6. Réglage de l'heure

A la première mise en service, vous devezmettre l'appareil à l'heure.

Tournez la molette sur la position 日

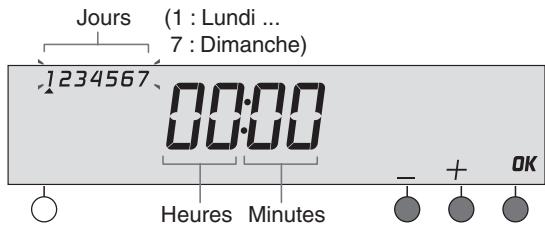

Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.

Recommencez les opérations pour régler les heures et les minutes.

Pour sortir du mode "réglage de l'heure", tournez la molette.

7. Programming

Tournez la molette sur la position PROG.

La programmation par défaut est une période de Confort de 6h00 à 23h00.

1. Créer votre programme

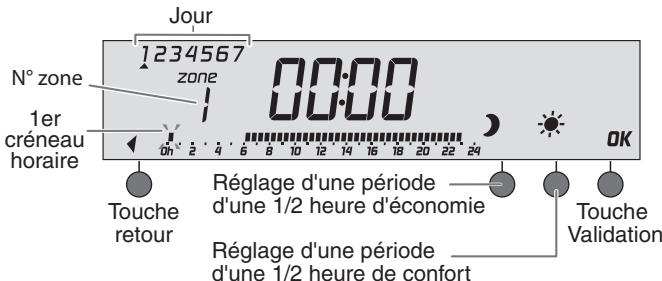

La programmation commence au jour 1 et à 0h00. Appuyez sur les touches ) ou pour creer vos différentes périodes d'Economie ou de Confort (par pas d'1/2 heures).

2 possibités pour valider votre programme :

2. Validator et copier le programme

Maintenez appuyee la touche OK pendant 3 secondes pour valider et copier le programme que vous avez cree sur le jour suivant.

3. Validator le programme

Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.

Programmer les zones 2 et 3 : la programmation des autres zones est disponible après la validation OK du jour 7 de la zone en cours.

La touche 回头 permit la modification d'un programme en revenant sur un créneau horsaire souhaité.

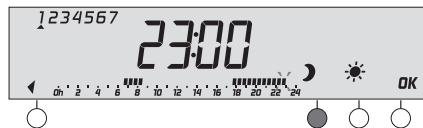

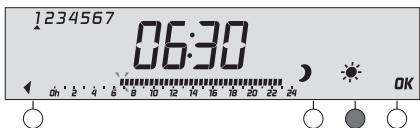

Exemple: Confort de 6h30 à 8h30 et de 17h30 à 23h

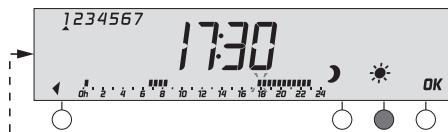

Appuyez sur jusqu'à 06:30

Appuyez sur jusqu'à 23:00

Appuyez sur : jusqu'à 08:30

Appuyez sur 2 jusqu'à 00:00

Appuyez sur 2 jusqu'à 17:30

Copiez et validez ou validez

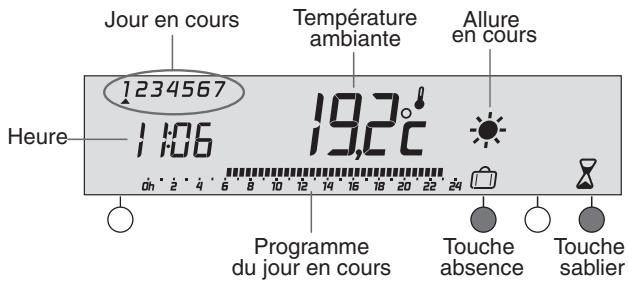

8. Mode automatisme

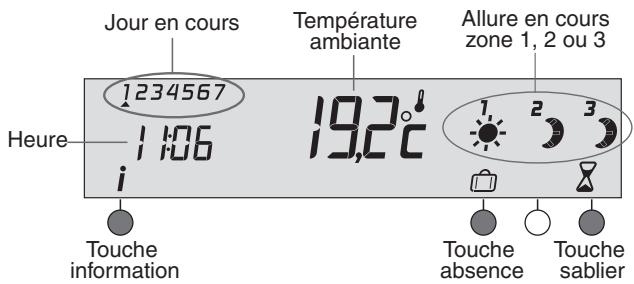

Tournez la molette sur la position AUTO.

DELTIA 8.33 suit la programmation.

DELTIA 8.33 ou Pack DELTIA 8.36 suit la programmation.

9. Mode manuel

Ce mode permet deCHOISIR une allure de façon permanente sur chacune des zones.

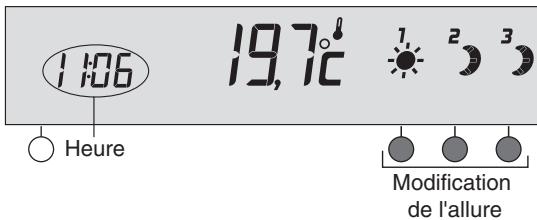

Tournez la molette sur , puis appuyez sur la touche de modification de la zone concennée pourCHOISIR ou

Exemple : DELTIA 8.33

Pour sortir du mode manuel, tournez la molette sur AUTO.

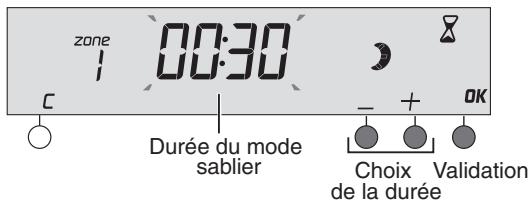

10. Mode sablier

Ce mode permet deCHOISIR une allure pendant un temps donne et sur une zone uniquement.

A partir du mode AUTO.

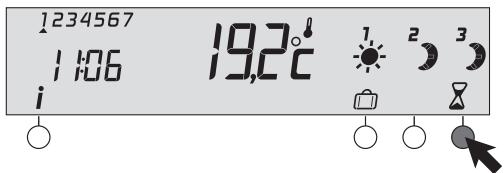

Appuyez sur la touche

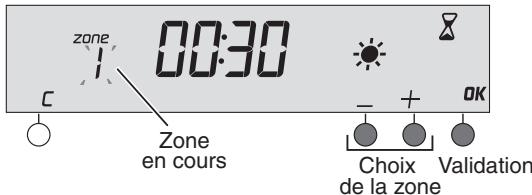

Le numero de la zone clignote.

Appuyez sur + ou - pourCHOISIR la zone.

Validez par OK.

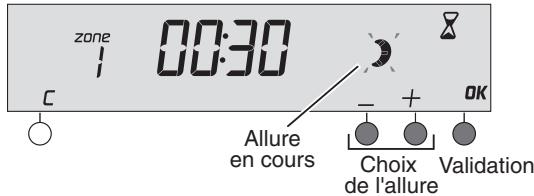

Le symbole ou clignote. Appuyez sur ^+ ou - pour.THISIR l'allure souhaitee (ex.: Economie). Validez par OK.

Annulation

La durée clignote.

Appuyez sur + ou - pour désir la durée (réglage de 30 minutes à 72 heures).

Validez par OK.

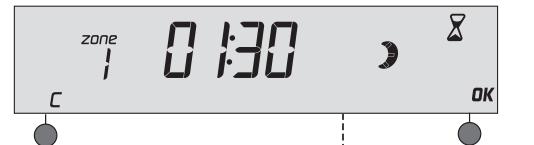

Exemple : mode Sablier Economie pendant 1h30.

Un appui sur OK en cours de mode Sablier permet une modification des réglages.

Pour annuler le mode sablier en cours, appuyez sur C.

Retour au mode AUTO à la fin du décompte

11. Mode absence

Ce mode permet de mettre votre logement en Hors-Gel, dans le cas où vous devez vous absenter pendant plusieurs jours.

A partir du mode AUTO.

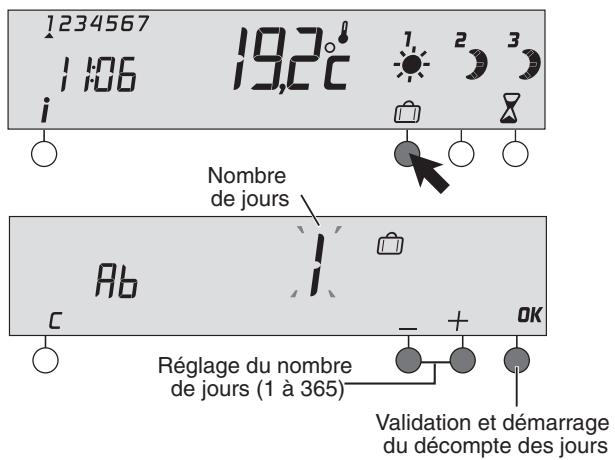

Appuyez sur la touche

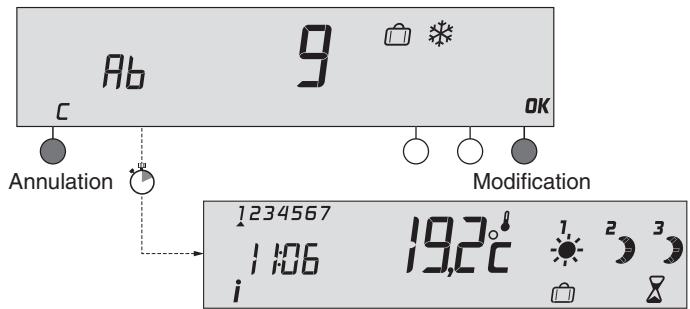

Appuyez sur + ou - pour régler le nombre de jours d'absence souhaitée (de 1 à 365), puis sur OK pour valider.

Exemple: départ le 1er mars,
retour le 10 mars, indiquez
9 jours d'absence.
Le fonctionnement automatique sera repris le 10 mars à 0h00.

Retour au mode AUTO à la fin du décompte

Un appui sur OK en cours de mode Absence permet une modification des réglages.

Pour annuler le mode absence en cours, appuyez sur C.

12. Mode arrêt

Ce mode permet de mettre votre installation chauffage en arrêt.

Tournez la molette sur

Votre apparéil affiche l'heure.

Si vous préférez afficher la température ambiente durant un arrêt prolongé de votre système, positionnez la molette de votre émetteur sur ±b

13. Touche information

A partir du mode AUTO.

Appuyez sur la touche pour visualiser le programme en cours sur chaque zone (DELTIA 8.33 et Pack DELTIA 8.36).

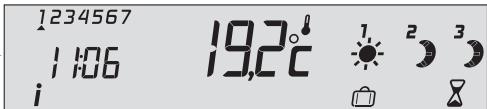

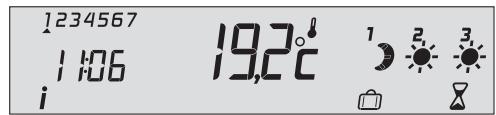

Affichage du programme en cours par zone

Choix de la zone (DELTIA 8.33 et Pack DELTIA 8.36)

14. Effacer l'association avec un recepteur 660 FP

Sur le récepteur, appuyez 30 secondes sur la touche OK.

Levoyant vert clignote puis s'éteint après 10 secondes.

Maintenez appuyé, le voyant se rallume.

L'association est effacée.

15. Retour à la configuration usine

Vouspouvezfaire uneinitialisationgenerale pour revenir aux parametresregles en usine :

• la correction de température à 0^
• la programmation par défaut (Confort de 6h à 23h).

Tournez la molette sur la position

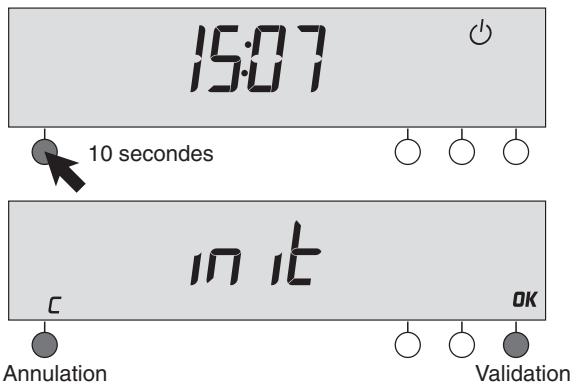

Appuyez sur la touche de gauche pendant 10 secondes.

L'appareil affiche init.

Appuyez sur OK pour valider ou sur C pour annuler.

Retour à l'affichage du mode arrêt.

En utilisant ce mode, la programmation revient à “Confort de 6h à 23h”.

16. Remplacement des piles

Lorsque le symbole d'usure des piles apparait, vous disposez d'environ 1 mois pour changer celles-ci (2 piles alcalines 1,5V de type LR03 ou AAA).

Symbole d'usure des piles

1234567

106

i

Des précautions sont à prendre :

• respects les polarités +/- lors de la mise en place dans l'appareil,
• ne pas jeter les piles usées n'importe où (dans un souci de respect de l'environnement, vous doivent rapporter les piles usées dans un lieu de collecte),
• ne pas les recharger,
• vous avez environ 30 secondes pour changer les piles avant que le réglage de l'heure ne soit remis à zéro (dans ce cas, refaire le réglage du jour et de l'heure).

Ne jamais utiliser de piles rechargeables. Utilisez impératifement des piles alcalines.

1

Click

• Ouvrez le boitier de l'émetteur en appuyant sur le clip et en soulevant la partie arrête.
• Insérez 2 piles alcalines 1,5V de type LR03 enPNANT SOIN DE RESPECTER LES POLARITÉS.
• Repositionnez la partie arrêté du boîtier émetteur jusqu'àu verrouillage du clip.

17. Eteindre les voyants du recepteur

Yououpouvééteindre en permanence lesvoyants pour ne pas etre géné la nuit :

• appuyez environ 10 secondes sur la touche du récepteur, le voyant vert clignote puis s'éteint. Relâchéz.
• tous les voyants s'éteignent tout en laissant fonctionner le produit.

Pour allumer les voyants :

• appuyez environ 10 secondes sur la touche du récepteur,
• les voyants s'allument en fonction du mode de fonctionnement.

18. Tableau récapitulatif des configurations

CF01	Correction de la température mesurée de -4°C à +4°C par pas de 0,1°C. (0 par défaut)
CF02	Fonctions domotiques 0 = Pas de fonction domotique (par défaut) 1 = Fonctions domotique associées au Deltia
CF03	Configuration radio Touche = association
CF04	Test de transmission radio

19. Caractéristiques techniques

Emetteur :

• Alimentation par 2 piles alcalines 1,5V de type LR03 ou AAA, non fournies (Autonomie supérieure à 2 ans).

• Isolement classe III
• Régulation proportionnelle intégrale Base de temps: 15, 30, ou 45 minutes
• Fréquence radio: 868 Mhz (Norme EN 300 220)
• Equipement Hertzien de Classe 1 (peut être mis sur le marché et mis en service sans restrictions)
• Portée radio de 100 à 300 metres en champ libre, variable selon les équipements associés (portée pouvant être alterée en fonction des conditions d'installation et de l'environnement electromagnétique)
• Dispositif de télécommande radio

Fixation murale (vis et chevilles fournies)
- Dimensions : 111 x 84 x 28,5 mm
- Indice de protection : IP 30
- Température de stockage: -10°C à +70°C
- Température de fonctionnement: 0^ + 40^
- Installation en milieuu normalement pollué

19. Caractéristiques techniques

Récepteur :

• Alimentation secteur 230 V, 50 Hz +/- 10%
• Consommation : 1 VA
• Isolement classe II
• Sortie fil pilote: 0,1 A max., 230 V (Standard GIFAM)
• Action automatique type 1.C (microcoupure) (norme EN 60730-1)
• Fréquence radio: 868 MHz, (Norme EN 300 220)

• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être algérée en fonction des conditions d'installation et de l'environnement électromagnétique)

• Protocole X2D : langage de communication entre le thermostat et le récepteur.

• Indice de protection : IP 40 - IK 04
  Fixation murale (vis et chevilles, adhesifs double-face fournis)
• Température de fonctionnement: 0 à +50°C
• Température de stockage: -10 à +70°C
• Dimensions: 54 × 102 × 20 mm
• Installation en milieu normalement pollué

20. Aide

L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontres sur votre produit lors de l'utilisation.

En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service clients.

Rien n'apparait sur l'écran du boitier d'ambiance.

ll n'ayapas depiles.

Vérifiez les piles.

La température affichée ne correspond pas à la température mesurée dans la piece (thermomètre).

Reportez-vous au "Configuration".

Les émetteurs de chaleur sont en arrêt.

VousetesurlemodePROG, 出 ou

Tournez la molette pour selectionner un autre mode.

L'indication apparait.

Les piles sont usées.

Changez les piles en respectant leur sens.

CE

Par la presente Delta Dore déclare que l'équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive R&TTE 1999/5/CE.

La déclaration de conformité CE de cet équipement est disponible, sur demande, auprès de : Service "Infos techniques"

DELTA DORE - Bonnemain - 35270 Combourg (France)

mail:info的技术[e-mail]

En raison de I'evolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services
