Dnx3 - 32 A - Disjoncteur LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Marque	LEGRAND
Modèle	Dnx3 - 32 A
Type de produit	Disjoncteur unipolaire + neutre
Calibre	32 A
Tension nominale	230 V AC
Pouvoir de coupure	6 kA (estimation)
Nombre de pôles	1P + N
Utilisation	Protection de circuits de cuisson ou cuisinière
Section de câble recommandée	6 mm² rigide
Dimensions (L x H x P)	18 x 85 x 70 mm (estimation)
Poids	Environ 100 g
Matériau du boîtier	Thermoplastique résistant
Normes	NF EN 60898
Fonctions principales	Protection contre les surcharges et les courts-circuits
Montage	Rail DIN
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon sec si besoin
Sécurité	Verrouillage du levier en position déclenchée
Pièces détachées et réparabilité	Non réparable, remplacer l'appareil en cas de défaut
Indice de protection	IP20 (estimation)

FOIRE AUX QUESTIONS - Dnx3 - 32 A LEGRAND

Quel est le calibre de ce disjoncteur ?

Le disjoncteur LEGRAND Dnx3 a un calibre de 32 A.

Peut-il protéger un circuit de cuisinière ?

Oui, il est recommandé pour les circuits de plaque de cuisson ou cuisinière.

Quelle section de câble utiliser ?

Utilisez un câble rigide de 6 mm² pour le raccordement.

Comment installer ce disjoncteur ?

Coupez l'alimentation, montez le disjoncteur sur rail DIN, branchez la phase sur la borne L et le neutre sur la borne N.

Que faire en cas de déclenchement fréquent ?

Vérifiez qu'il n'y a pas de surcharge ou de court-circuit sur le circuit. Réduisez la charge si nécessaire.

Est-il compatible avec un tableau électrique standard ?

Oui, il se monte sur rail DIN et s'intègre dans tout tableau modulaire.

Quelle est la tension de fonctionnement ?

Il fonctionne en 230 V AC monophasé.

Peut-on le réparer soi-même ?

Non, ce disjoncteur n'est pas réparable. En cas de défaut, il doit être remplacé.

Quelle est la différence entre unipolaire et bipolaire ?

Unipolaire + neutre coupe uniquement la phase, tandis que bipolaire coupe phase et neutre.

Comment tester le bon fonctionnement ?

Actionnez le levier pour le déclencher manuellement, puis réarmez-le. Il doit rester en position 'ON' s'il n'y a pas de défaut.

MODE D'EMPLOI Dnx3 - 32 A LEGRAND

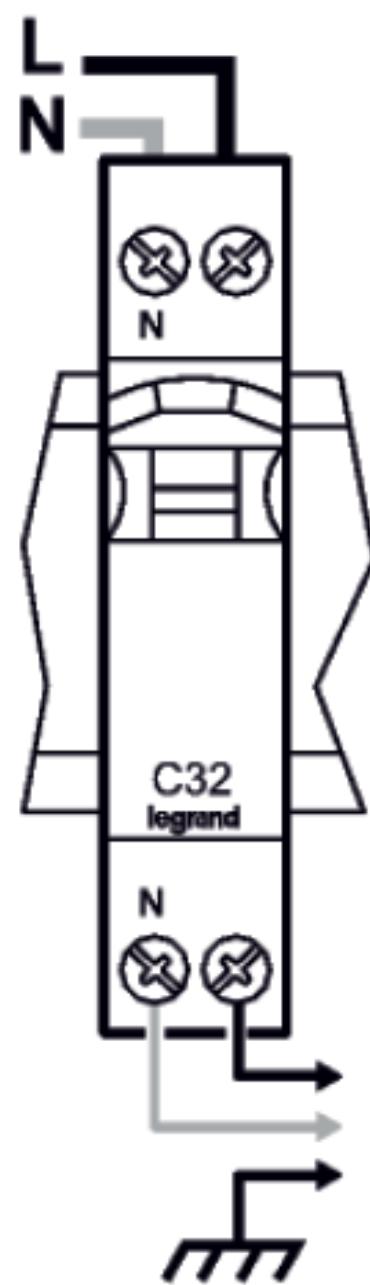

DISJONCTEUR 32 A Unipolaire ^+ neutre

Pour protégger un circuit en cas de surcharge ou de court-circuit.

Utilisation : circuit de plaque de cuisson ou de cuisinière.

Protection des biens

Versutilisation
Cable rigide 6mm^2
