Type de produit	Disjoncteur magnéto-thermique
Marque	Legrand
Modèle	Dnx3 - 20 A
Nombre de pôles	1 pôle + neutre (1P+N)
Courant nominal	20 A
Tension nominale	230/400 V AC
Pouvoir de coupure	6 kA (conforme à IEC 60898-1)
Courbe de déclenchement	Courbe C (protection des circuits de prises et spécialisés)
Section de câble max.	2,5 mm² rigide
Dimensions (L x H x P)	18 x 85 x 70 mm (1 module)
Poids	Environ 100 g
Normes	NF EN 60898-1, CEI 60898-1
Indice de protection	IP20 (en tableau)
Température de fonctionnement	-25 °C à +60 °C
Repérage du neutre	Neutre à gauche (marqué N)
Fixation	Sur rail DIN symétrique 35 mm
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de produits chimiques.
Sécurité	Déconnecter l'alimentation avant intervention. Utiliser par un professionnel qualifié.
Pièces détachées / Réparabilité	Disjoncteur non réparable. Remplacer par un modèle identique en cas de défaut.

FOIRE AUX QUESTIONS - Dnx3 - 20 A LEGRAND

Quel est le courant nominal du disjoncteur Legrand Dnx3 - 20 A ?

Le courant nominal est de 20 A.

Quelle est la tension maximale supportée par ce disjoncteur ?

La tension nominale est de 230/400 V AC.

Quelle section de câble utiliser avec ce disjoncteur 20 A ?

La section maximale de câble rigide est de 2,5 mm².

Ce disjoncteur est-il unipolaire ou bipolaire ?

Il s'agit d'un disjoncteur unipolaire + neutre (1P+N). Le pôle neutre n'est pas protégé contre les surcharges mais permet la coupure du neutre.

Quelle est la courbe de déclenchement de ce disjoncteur ?

La courbe de déclenchement est de type Courbe C, adaptée aux circuits de prises et aux circuits spécialisés (lave-linge, lave-vaisselle, chauffe-eau, etc.).

Quel est le pouvoir de coupure de ce disjoncteur ?

Le pouvoir de coupure est de 6 kA conformément à la norme IEC 60898-1.

Sur quel type de rail se fixe ce disjoncteur ?

Il se fixe sur un rail DIN symétrique de 35 mm.

Quelle est la largeur en modules de ce disjoncteur ?

Il occupe 1 module (18 mm de large).

Puis-je remplacer un disjoncteur défectueux par ce modèle ?

Oui, à condition que les caractéristiques (courant, courbe, nombre de pôles) correspondent au circuit à protéger. Assurez-vous que le disjoncteur existant soit de même type (1P+N) et même calibre (20 A).

Comment nettoyer ce disjoncteur ?

Nettoyez-le avec un chiffon sec. N'utilisez jamais de solvants ou de produits abrasifs. Débranchez toujours l'alimentation avant toute opération de nettoyage.

MODE D'EMPLOI Dnx3 - 20 A LEGRAND

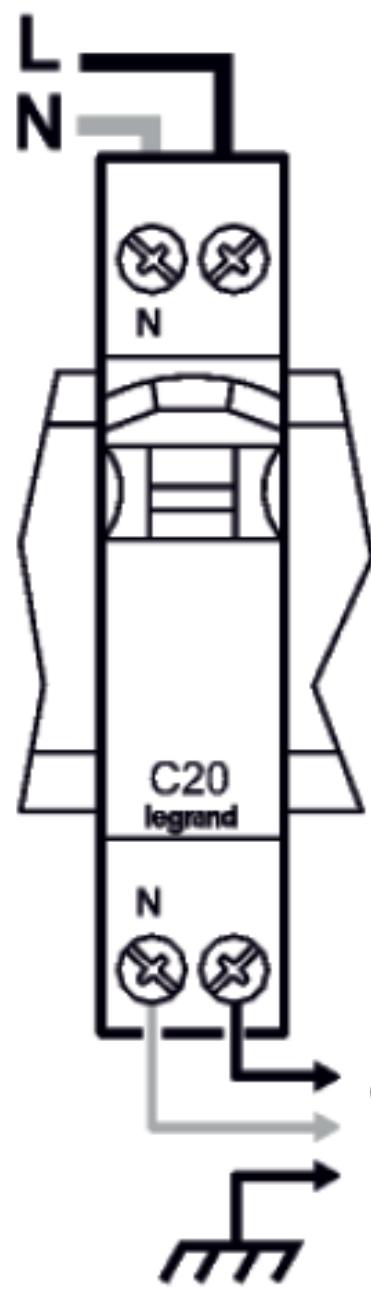

DISJONCTEUR 20 A Unipolaire ^+ neutre

Pour protégger un circuit en cas de surcharge ou de court-circuit.

Utilisation : circuit de prises de courant ou circuit spécialisé (lave linge, lave vaisselle, chauffe eau ...).

Protection des biens

Versutilisation
Cable rigide 2.5mm^2
