Type de produit	Disjoncteur modulaire
Marque	LEGRAND
Modèle	10A Dnx3
Calibre	10 A
Courbe de déclenchement	C
Pouvoir de coupure	3000 A
Tension nominale	230 V AC
Fréquence	50/60 Hz
Puissance maximale	2300 W
Utilisation recommandée	Circuit d'éclairage (jusqu'à 8 points lumineux)
Protection	Surcharge et court-circuit, protection des biens
Indication visuelle	Manette indiquant la position (marche/arrêt/déclenché)
Nombre de pôles	1 pôle + neutre (unipolaire + neutre)
Dimensions (H x L x P)	Environ 85 x 17,5 x 70 mm
Poids	Environ 100 g
Installation	Sur rail DIN, par un électricien qualifié
Entretien	Nettoyage extérieur avec un chiffon sec ; pas de maintenance interne
Sécurité	Débrancher l'alimentation avant toute intervention ; respecter les normes en vigueur
Réparabilité	Non réparable ; remplacer en cas de défaut
Normes	Conforme à la norme EN 60898

FOIRE AUX QUESTIONS - 10A Dnx3 LEGRAND

Comment installer le disjoncteur 10A Dnx3 LEGRAND ?

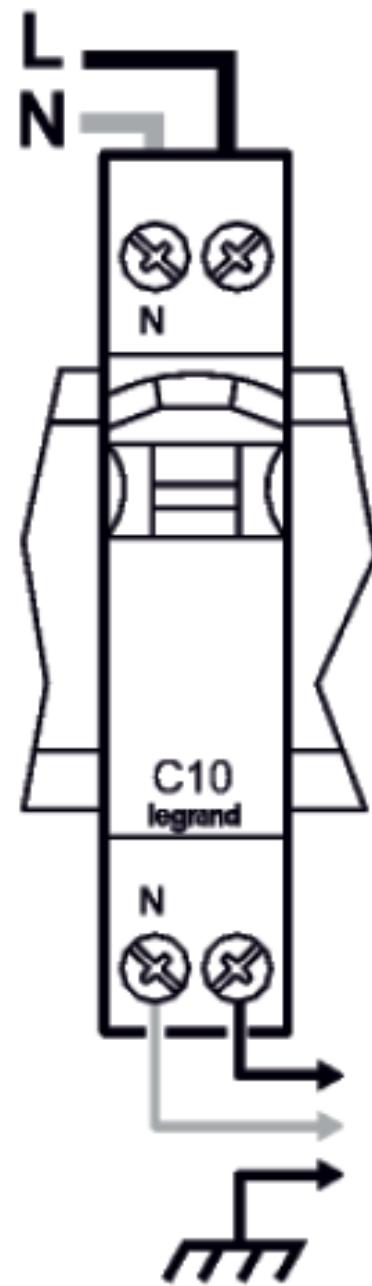

L'installation doit être réalisée par un électricien qualifié. Montez le disjoncteur sur un rail DIN, connectez la phase en entrée (borne supérieure) et en sortie (borne inférieure), et le neutre sur la borne neutre. Respectez les schémas électriques.

Quelle est la puissance maximale que peut supporter ce disjoncteur ?

La puissance maximale est de 2300 W sous 230 V, soit 10 A. Ne dépassez pas cette limite pour éviter un déclenchement.

Que faire après un déclenchement ?

Identifiez la cause (surcharge ou court-circuit). Réduisez la charge ou réparez le défaut. Remettez la manette en position haute pour réarmer.

Ce disjoncteur peut-il protéger des prises de courant ?

Non, il est recommandé pour circuits d'éclairage seulement (jusqu'à 8 points lumineux). Pour les prises, utilisez un disjoncteur de calibre adapté (16A ou 20A).

Quelle est la différence entre la courbe C et d'autres courbes ?

La courbe C déclenche entre 5 et 10 fois le courant nominal. Elle est adaptée aux charges résistives et faibles inductances comme l'éclairage.

Puis-je utiliser ce disjoncteur avec un appareil de 2500 W ?

Non, cela dépasserait le calibre de 10A (2300 W max). Choisissez un disjoncteur de calibre supérieur.

Comment savoir si le disjoncteur a déclenché ?

La manette se trouve en position médiane (entre ON et OFF) et reste visible. Pour réarmer, poussez-la d'abord en OFF puis en ON.

Ce disjoncteur est-il adapté à une utilisation en extérieur ?

Non, il est conçu pour usage intérieur dans un tableau électrique sec. Pour l'extérieur, utilisez un boîtier étanche.

Quelle est la durée de vie typique de ce disjoncteur ?

En usage normal, il peut durer plusieurs décennies. Cependant, après chaque déclenchement, ses performances peuvent légèrement diminuer. Remplacez-le si des déclenchements intempestifs se produisent.

Où trouver des pièces de rechange pour ce disjoncteur ?

Ce disjoncteur n'est pas réparable. En cas de défaut, remplacez-le par un modèle identique ou compatible.

MODE D'EMPLOI 10A Dnx3 LEGRAND

DISJONCTEUR 10 A Unipolaire ^+ neutre

Pour protégger un circuit en cas de surcharge ou de court-circuit.

Utilisation : circuit d'éclairage (jusqu'à 8 points lumineux).

Protection
des biens

• Visualisation immediate du début par la position de la manette
  Courbe C
• Pouvoir de coupure 3000 A
  Calibre 10A
  Puisance maxi 2300 W

Versutilisation

aannnne nnnnne aennnne eannnnnne
