MODE D'EMPLOI BEEMOVE SPOT 40 BEE STAR
Notice d'utilisation User manual
BEE STAR
BEE STAR
Merci d'avoir acheté ce produit BEESTAR. Pour votre propre sécurité et pour une utilisation optimale de l'appareil, nous vous recommandons de lire l'ensemble des instructions de ce manuel. Contenu de l'emballage:
1 x Lyre spot à LED 1 x Etrier de fixation (avec 2 vis) + crochet et élingue de sécurité 1 x Câble d'alimentation 1 x Notice d'utilisation
- Conservez ce manuel pour une future consultation.
- Pour des raisons de sécurité, l'appareil doit être installé solidement.
- Ne pas couvrir l'appareil.
- L'appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.
- eil est destiné à une utilisation en intérieur uniquement.
- Laisser une distance de sécurité de 1m minimum entre l'appareil et d'autres objets.
L'utilisateur doit respecter toutes les consignes et avertissements de ce manuel. La garantie ne couvre en aucun cas les dommages survenus à la suite d'une mauvaise manipulation ou utilisation du produit.
Si le câble ou le cordon extérieur coupé de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de maintenance ou toute personne de qualification équivalente, cela afin d'éviter tout risque.
La source lumineuse de ce luminaire n'est pas replacable ; lorsquela source lumineuse atteint sa fin de vie, le luminaire doit être remplacé.

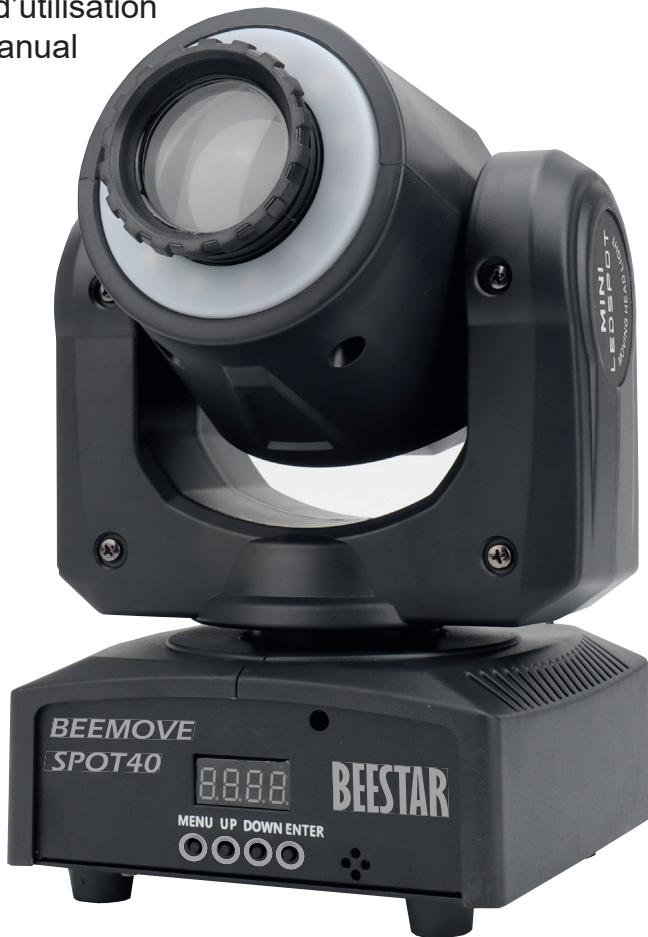

Présentation du beemove SPOT40.

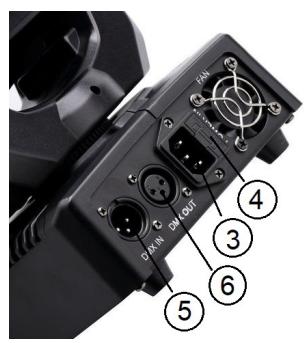

1 Touches de commande 2 Affichage
3 Prise secteur 4 Porte-fusible 5 Entrée signal DMX
(XLR 3 pôles)
Pin 1 = masse, 2 = DMX-
3 = DMX +
6 Sortie signal DMX
(XLR 3 pôles)
Pin 1 = masse, 2 = DMX-
3 = DMX +
Note: Courant du signal DMX maximal 60mA.

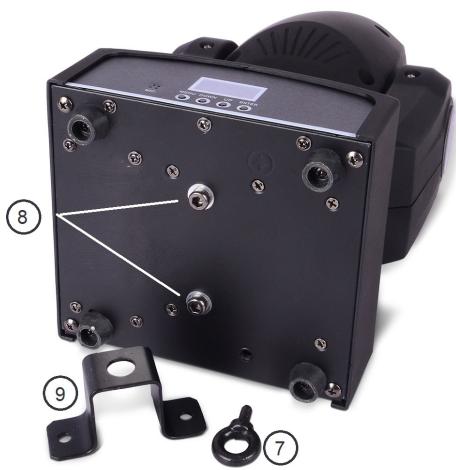

7 Crochet pour élingue de sécurité 8 Vis de fixation 9 Etrier 10 Microphone
Structure du menu
| Addr | A001-A512 | Adressage DMX |
| CHnd | 12CH | Fonctionnement avec 12 Canaux DMX |
| 10CH | Fonctionnement avec 10 Canaux DMX | |
| SLnd | Auto | Mode AUTO |
| SL 1 | Mode DMX 512 | |
| SL 2 | Mode Esclave | |
| SHnd | SH 0 | Effet0 (Recommandé) |
| SH 1 | Effet1 | |
| SH 2 | Effet2 | |
| SH 3 | Effet3 | |
| Soud | on | Mode Détention du Son actif |
| oFF | Mode Détention du Son inactif | |
| SEnS | 0-99 | Réglage sensibilité du micro |
| bLnd | bLAc | Si pas de signal DMX, reste sur 000 |
| Auto | Si pas de signal DMX, se met en Mode AUTO | |
| Soun | Si pas de signal DMX, se met en Mode Détention du son | |
| HoLd | Si pas de signal DMX, reste sur la dernière commande DMX | |
| LEd | OFF | Eteint l'affichage après 5 secondes |
| ON | Afficheur toujours allumé | |
| dISP | no | Inversion de l'afficheur |
| YES | Afficheur normal | |
| rPAN | no | Rotation Normale du PAN |
| YES | Rotation Inversée du PAN | |
| rTiL | no | Rotation Normale du TILT |
| YES | Rotation inversée du TILT | |
| REST | YES | Remise à Zéro du système. RESET |
Utilisation / mise en service
ATTENTION : Ne regardez jamais directement la source lumineuse, cela pourrait causer des troubles de la vision.
Brancher le cordon secteur fourni, d'un côté à l'embase d'alimentation de l'appareil (3), puis de l'autre côté à la prise secteur.
Pour une utilisation en mode AUTO, ne rien brancher sur les prises DMX IN et OUT.
Pour une utilisation en DMX, brancher alors vos câbles DMX sur les prises DMX IN (5) et DMX OUT (6).
Fonctionnement en mode AUTO - sans contrôleur DMX
L'appareil dispose de plusieurs programmes AUTO pour une utilisation simple et rapide.
1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : SLnd 2) Appuyez sur la touche ENTER afin de valider ce mode 3) Avec les touches UP&DOWN (Haut & Bas), sélectionnez le Mode de fonctionnement AUTO (Mode AUTO). 4) Appuyez sur la touche ENTER afin de valider. 5) Appuyez à nouveau sur la touche MENU jusqu'à ce que l'affichage indique : SHnd 6) Appuyez sur la touche ENTER afin de valider. 7) Vous avez maintenant le choix parmi 4 programmes AUTO. 8) Avec les touches UP&DOWN (Haut & Bas), sélectionnez le programme parmi SH0, SH1, SH2, SH3. 9) Appuyez sur la touche ENTER pour valider votre choix. 10) Appuyez sur la touche MENU pour revenir au Menu Principal.
Fonctionnement en mode musique - détection du son
Cet appareil est équipé d'un microphone et peut donc synchroniser les mouvements du MODE AUTO avec la musique captable.
1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : Sound 2) Appuyez sur la touche ENTER afin de valider ce mode 3) Avec les touches UP&DOWN (Haut & Bas), sélectionnez «on». 4) Appuyez sur la touche ENTER afin de valider. 5) Appuyez sur la touche MENU pour revenir au Menu Principal.
Fonctionnement en mode maître/esclave
Le Mode Maître/esclave permet de créer un show avec plusieurs appareils du même type très rapidement.
En effet, le 1er appareil désigné en tant que «maître» va prendre en charge, de manière totalement synchrone, la gestion des autres appareils (appareils esclaves).
Il vous suffit pour cela de sélectionner un Mode Auto ou Musical sur votre 1er appareil (voir paragraphe précédent), et de paramétrer vos appareils suivants en Mode Esclave.
Paramétrage de l'appareil «Maître» : voir le chapitre «Fonctionnement en mode AUTO» ci-dessus.
Paramétrage des appareils «esclaves» :
1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : SLnd 2) Appuyez sur la touche ENTER afin de valider ce mode 3) Avec les touches UP&DOWN, Sélectionner le Mode de fonctionnement suivant: SL2. 4) Appuyez sur la touche ENTER pour valider votre choix.
Fonctionnement en mode DMX
Ce projecteur dispose de 12 canaux de commande DMX. Si toutes les options de commande ne sont pas nécessaires, la BEEMOVE SPOT40 peut être commutée sur 10 canaux de commande DMX. (Pour cela, voir paragraphe STRUCTURE DU MENU)
Vous trouverez les fonctions des canaux et les valeurs DMX dans le tableau ci-dessous.
Adressage DMX:
1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : A001 2) Appuyez sur la touche ENTER afin de valider ce mode 3) Avec les touches UP&DOWN, Sélectionnez l'adresse DMX désirée (001 à 512) 4) Appuyez sur la touche ENTER pour valider votre choix.
Mode 12 canaux DMX
Canal Fonction
CH1 Pan
CH2 Pan Fin
CH3 Tilt
CH4 Tilt Fin
CH5 Nonutilisé
Sélection de la couleur
Changeur automatique de couleurs
CH6 Sélection gobo fixe
Sélection inverse gobo
Gobo shake
Changeur automatique de gobos
CH7 Stroboscope
CH8 Dimmer
CH9 Vitesse de rotation PAN/TILT
CH10 Non utilisé
Mode AUTO 3
Mode AUTO 2
Mode AUTO 1
Mode AUTO 0
Mode MUSIQUE 3
Mode MUSIQUE 2
Mode MUSIQUE 1
Mode MUSIQUE 0
CH11 Non utilisé
Programmes de PAN
Programmes de TILT
Programmes de PanTilt
Reset
CH12 Non utilisée
Sélection couleur fixe anneau
Sélection mélange couleur anneau
Couleurs automatiques anneau
Valeur
0-255
0-255
0-255
0-255
0-9
10-139
140-255 de lent à rapide
0-63
64-71
72-127
128-255 de lent à rapide
0-255
0-255
0-255
0-59
60-84
85-109
110-134
135-159
160-184
185-209
210-234
235-255
0-20
21-100
101-200
201-249
250-255
0-4
5-49
50-109
110-255
Mode 10 canaux DMX
| Canal | Fonction | Valeur |
| CH1 | Pan (Axe X) | 0-255 |
| CH2 | Tilt (Axe Y) | 0-255 |
| CH3 | Sélection de la couleur | 0-139 |
| Changeur automatique de couleur | 140-255 de lent à rapide | |
| CH4 | Gobo fixe | 0-63 |
| Gobo fixe ordre inverse | 64-71 | |
| Gobo Shake | 72-127 | |
| Changeur automatique de gobo | 128-255 de lent à rapide | |
| CH5 | Stroboscope | 0-255 de lent à rapide |
| CH6 | Réglage de luminosité | 0-255 |
| CH7 | Programmes de PAN/TILT | 0-255 |
| CH8 | Modes AUTO/MUSIC | 0-255 |
| CH9 | RESET | 250-255 |
| CH10 | Anneau LED - Sélection des couleurs | 5-109 |
| Anneau LED - Mode Automatique | 110-255 |
Caractéristiques techniques
| Type: | Lyre Spot à LED |
| Modes: | Mode AUTO, MUSIC, Esclave et DMX |
| Nombres de canaux DMX: | Sélectionnable 10 ou 12 canaux |
| Source lumineuse: | 1 x LED 30W blanche |
| 12 x SMD5050 RGB LED | |
| Rotation PAN: | 540° |
| Rotation TILT: | 270° |
| Gobos: | 7+Spot |
| Couleurs: | 7+blanc |
| Alimentation: | AC 110-230V / 50Hz |
| Consomation Max.: | 50W |
| Poids: | 2.55Kg |
