Type de produit	Lyre spot à LED
Marque	BEE STAR
Modèle	BEEMOVE SPOT 30
Source lumineuse	1 x LED blanche 30W
Consommation maximale	50 W
Alimentation	AC 110-230 V / 50 Hz
Poids	2,55 kg
Rotation PAN	540°
Rotation TILT	270°
Gobos	7 + spot (ouverture)
Filtres de couleur	7 + blanc
Canaux DMX	9 ou 11 canaux sélectionnables
Modes de fonctionnement	Auto, Musique (son), Maître/Esclave, DMX
Adressage DMX	A001 à A512
Affichage	Écran numérique avec menu
Commande	Panneau de contrôle avec touches MENU, ENTER, UP/DOWN
Microphone intégré	Oui, pour mode musical
Connecteurs DMX	XLR 3 pôles (entrée et sortie)
Protection	Porte-fusible et élingue de sécurité
Usage	Intérieur uniquement
Distance de sécurité	1 mètre minimum des objets
Installation	Par une personne qualifiée, hors de portée du public
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits agressifs.
Remplacement de la source lumineuse	Non remplaçable ; remplacer l'ensemble du luminaire en fin de vie

FOIRE AUX QUESTIONS - BEEMOVE SPOT 30 BEE STAR

Comment régler l'adresse DMX sur le BEEMOVE SPOT 30 ?

Appuyez sur la touche MENU jusqu'à afficher A001. Appuyez sur ENTER, puis utilisez les touches UP/DOWN pour choisir l'adresse (001 à 512). Validez avec ENTER.

Comment utiliser le mode Auto sans contrôleur DMX ?

Appuyez sur MENU jusqu'à SLnd, validez avec ENTER, sélectionnez MAST (mode Maître). Revenez avec MENU, choisissez SHnd, validez, puis sélectionnez un programme parmi SH0 à SH3 avec UP/DOWN et ENTER. L'appareil exécutera des mouvements et changements de couleurs automatiques.

Comment synchroniser l'appareil avec la musique ?

Appuyez sur MENU jusqu'à Soud, validez avec ENTER, sélectionnez on avec UP/DOWN, puis validez. Le micro intégré capte la musique et les mouvements s'adaptent au rythme.

Comment configurer plusieurs appareils en mode Maître/Esclave ?

Sur l'appareil maître, réglez un mode Auto ou Musical comme décrit ci-dessus. Sur les esclaves, allez dans SLnd, validez, sélectionnez SL2 avec UP/DOWN, et validez avec ENTER. Connectez les esclaves au maître via DMX OUT/IN.

Que faire si l'écran s'éteint après quelques secondes ?

C'est normal en mode veille. Pour le garder allumé, allez dans le menu LED et réglez sur ON. Sinon, il s'éteindra après 5 secondes pour économiser l'énergie.

Comment inverser le sens de rotation PAN ou TILT ?

Dans le menu, allez sur rPAN pour inverser le PAN ou rTiL pour le TILT. Sélectionnez YES pour inverser la rotation (par défaut no). Validez avec ENTER.

Comment réinitialiser l'appareil aux réglages d'usine ?

Accédez au menu REST, sélectionnez YES avec les touches UP/DOWN et validez avec ENTER. L'appareil effectuera un reset complet.

Puis-je regarder directement la LED ?

Absolument pas ! Ne regardez jamais directement la source lumineuse. Cela peut provoquer des troubles de la vision. Évitez toute exposition directe des yeux.

Puis-je utiliser l'appareil en extérieur ?

Non, cet appareil est conçu pour un usage en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Comment entretenir le BEEMOVE SPOT 30 ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de solvants ou de produits abrasifs. Vérifiez régulièrement les câbles et le fusible.

MODE D'EMPLOI BEEMOVE SPOT 30 BEE STAR

Notice d'utilisation

User manual

BEE STAR

BEE STAR

Merci d'avoir besoin ce produit BEESTAR. Pour votre propre sécurité et pour une utilisation optimale de l'appareil, nous vous recommendons de dire l'ensemble des instructions de ce manuel. Contenu de l'emballage:

1 x Lyre spot à LED
1 x Etrier de fixation (avec 2 vis) + cochet et élingue de sécurité
1 x Câble d'alimentation
1 x Notice d'utilisation

• Conservez ce manuel pour une future consultation.

• Pour des raisons de sécurité, l'appareil doit être installé solide.

• Ne pas couvrir l'appareil.

• L'appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.

• Tenir au sec, ne pas utiliser sous la pluie ou dans un environnement humide. Cet apparéil est destiné à une utilisation en interieur uniquement.

• Laisser une distance de sécurité de 1m minimum entre l'appareil et d'autres objets.

L'utilisateur doit respecter toutes les consignes et avertissements de ce manuel. La garantie ne couvre enaucun cas les dommages survenus à la suite d'une mauvaise manipulation ou utilisation du produit.

Si le cable ou le cordon extérieur couple de ce luminaire est endommagé, il doit être remplace exclusivement par le farcant ou son agent de maintenance ou toute personne de qualification équivalente, cela afin d'éviter tout risque.

La source lumineuse de ce luminaire n'est pas replacable; Lorsque la source lumineuse atteint sa fin de vie, le luminaire doit être remplacé.

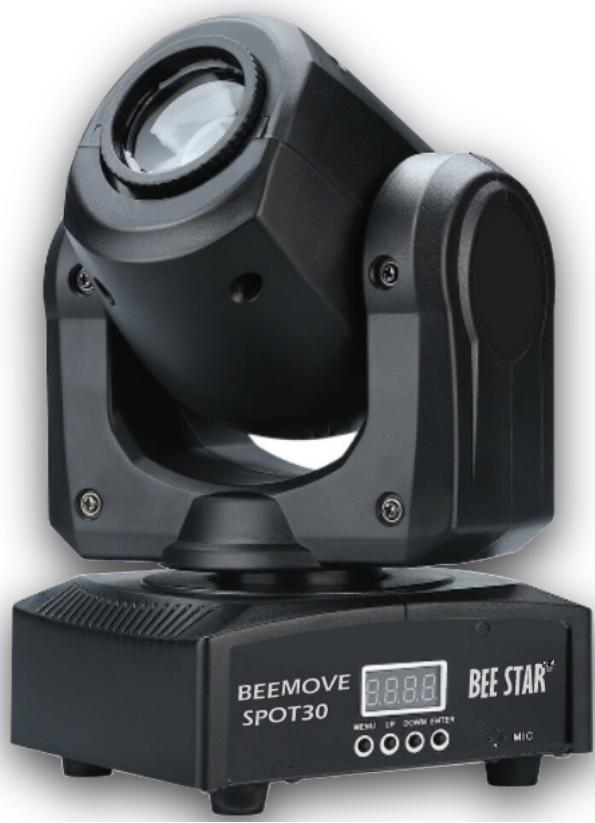

Présentation du BEEMOVE SPOT30.

1 Touches de commande
2 Affichage

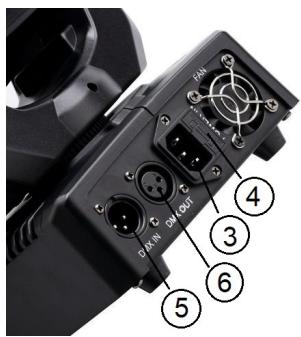

3 Prise secteur
4 Porte-fusible
5 Entrée signal DMX

(XLR 3 pôles)

Pin 1 = masse, 2 = DMX-

$$ 3 = D M X + $$

6 Sortie signal DMX

(XLR 3 pôles)

Pin 1 = masse, 2 = DMX-

$$ 3 = \mathrm {D M X} + $$

Note: Courant du signal DMX maximal 60mA.

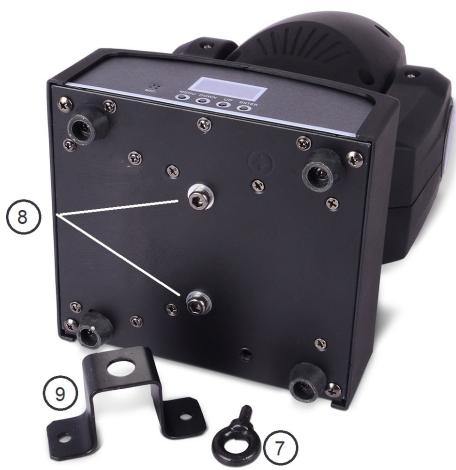

7 Crochet pour élingue de sécurité
8 Vis de fixation
9 Etrier
10 Microphone

Structure du Menu

Addr	A001-A512	Adressage DMX
CHnd	11CH	Fonctionnement avec 11 Canaux DMX
	9CH	Fonctionnement avec 9 Canaux DMX
SLnd	MAST	Mode Maître
	SL 1	Mode DMX 512
	SL 2	Mode Esclave
SHnd	SH 0	Effet0 (Recommandé)
	SH 1	Effet1
	SH 2	Effet2
	SH 3	Effet3
Soud	on	Mode Détention du Son actif
	oFF	Mode Détention du Son inactif
SEnS	0-99	Réglage sensibilité du micro
bLAndbLAc		Si pas de signal DMX, reste sur 000
	Auto	Si pas de signal DMX, se met en Mode AUTO
	Soun	Si pas de signal DMX, se met en Mode Détention du son
	HoLd	Si pas de signam DMX, reste sur la dernière commande DMX
LED	OFF	Eteint l'affichage après 5 secondes
	ON	Afficheur toujours allumé
dISP	no	Inversion de l'afficheur
	YES	Afficheur normal
rPAN	no	Rotation Normale du PAN
	YES	Rotation Inversée du PAN
rTiL	no	Rotation Normale du TILT
	YES	Rotation inversée du TILT
REST	YES	Remise à Zéro du système. RESET

Utilisation / Mise en service

ATTENTION : Ne regardez jamais directement la source lumineuse, cela pourrait cause des troubles de la vision.

Brancher le cordon secteur fourni, d'un côté à l'embase d'alimentation de l'appareil (3), puis de l'autre côté à la prise secteur.

Pour une utilisation en mode AUTO, ne rien brancher sur les prises DMX IN et OUT.

Pour une utilisation en DMX, brancher alors vos câbles DMX sur les prises DMX IN (5) et DMX OUT (6).

Fonctionnement en mode AUTO - Sans contrôleur DMX

L'appareil dispose de plusieurs programmes AUTO pour une utilisation simple et rapide.

1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : SLnd
2) Appuyez sur la touche ENTER afin de valider ce mode
3) Avec les touches UP&DOWN ( Haut & Bas), Sélectionnez le Mode de fonctionnement MASTER ( Mode Maitre).
4) Appuyez sur la touche ENTER afin de valider.
5) Appuyez à nouveau sur la touche MENU jusqu'à ce que l'affichage indique : SHnd
6) Appuyez sur la touche ENTER afin de valider.
7) Vous avez maintainant le choix parmi 4 programmes AUTO.
8) Avec les touches UP&DOWN ( Haut & Bas), sélectionnez le programme parmi SH0,SH1,SH2,SH3.
9) Appuyez sur la touche ENTER pour valider votrechoix.
10) Appuyer sur le touche MENU pour revenir au Menu Principal.

Fonctionnement en mode MUSIQUE - Détetection du son

Cet apparéil est équipé d'un microphone et peut donc synchroniser les mouvements du MODE AUTO avec la musique captable.

1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : Soud
2) Appuyez sur la touche ENTER afin de valider ce mode
3) Avec les touches UP&DOWN ( Haut & Bas), sélectionnez «on».
4) Appuyez sur la touche ENTER afin de valider.
5) Appuyer sur le touche MENU pour revenir au Menu Principal.

Fonctionnement en Mode Maitre/Esclave

Le Mode Maître/esclave permet de creator un show avec plusieurs apparreils du même type très rapidement.

En effet, le 1er apparéil désigné en tant que «maître» va prendre en charge, de manière totalement synchrone, la gestion des autres apparèils (appareils esclaves).

Il vous suffit pour cela de sélectionner un Mode Auto ou Musical sur votre 1er apparéil (voir paragraphe précédent), et de paramétrrer vos apparéils suivants en Mode Esclave.

Paramétrage de l'appareil «Maitre»: voir le chapitre «Fonctionnement en mode AUTO» ci dessus.

Paramétrage des apparciels «Esclaves» :

1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : SLnd
2) Appuyez sur la touche ENTER afin de valider ce mode
3) Avec les touches UP&DOWN, Sélectionner le Mode de fonctionnement suivant: SL2.
4) Appuyez sur la touche ENTER pour valider votrechoix.

Fonctionnement en Mode DMX

Ce projecteur dispose de 11 canaux de commande DMX. Si toutes les options de commande ne sont pas nécessaires, la BEEMOVE SPOT30 peut être commutée sur 9 canaux de commande DMX. (Pour cela, voir paragraphe STRUCTURE DU MENU))

Vous trouverez les fonctions des canaux et les valeurs DMX dans le tableau ci dessous.

Adressage DMX:

1) Appuyez sur la touche MENU jusqu'à ce que l'affichage indique : A001
2) Appuyez sur la touche ENTER afin de valider ce mode
3) Avec les touches UP&DOWN, Sélectionnez l'adresse DMX désirée (001 à 512)
4) Appuyez sur la touche ENTER pour valider votrechoix.

Mode 11 canaux DMX

Canal Fonction

CH1 Pan

CH2 Pan Fin

CH3 Tilt

CH4 Tilt Fin

CH5 Non utilisé

Sélection de la couleur 10-139

Changeur automatique de couleurs 140-255 de lent à rapide

CH6 Non utilise

Sélection gobo fixe 8-63

Sélection inverse gobo 64-71

Gobo shake 72-127

Changeur automatique de gobos 128-255 de lent à rapide

CH7 Stroboscope

CH8 Dimmer

CH9 Vitesse de rotation PAN/TILT

CH10 Non utilise

Mode AUTO 60-159

Mode MUSIQUE 160-255

CH11 Non utilise

Programmes de PAN 10-100

Programmes de TILT 101-200

Programmes de PanTilt 201-249

Reset 250-255

Valeur

0-255

0-255

0-255

0-255

0-9

10-139

140-255 de lent à rapide

0-7

8-63

64-71

72-127

128-255 de lent à rapide

0-255

0-255

0-255

0-59

60-159

160-255

0-9

10-100

101-200

201-249

250-255

Mode 9 canaux DMX

Canal	Fonction	Valeur
CH1	Pan (Axe X)	0-255
CH2	Tilt (Axe Y)	0-255
CH3	Non utilisé	0-9
	Sélection de la couleur	10-139
	Changeur automatique de couleur	140-255 de lent à rapide
CH4	Non utilisé	0-7
	Gobo fixe	8-63
	Gobo fixe ordre inverse	64-71
	Gobo Shake	72-127
	Changeur automatique de gobo	128-255 de lent à rapide
CH5	Stroboscope	0-255 de lent à rapide
CH6	Réglage de luminosité	0-255
CH7	Programmes de PAN/TILT	0-255
CH8	Non utilisé	0-59
	Mode AUTO	60-159
	Mode MUSIQUE	160-255
CH9	Non utilisé	0-9
	Pan Running	10-100
	Tilt Running	101-200
	PanTilt Running	201-249
	Reset	250-255

\section*{Caracteristiques Techniques}

Type:	Lyre Spot à LED
Modes:	Mode AUTO, MUSIC, Esclave et DMX
Nombres de canaux DMX:	Sélectionnable 9 ou 11 canaux
Source lumineuse:	1 x LED 30W blanche
Rotation PAN:	540°
Rotation TILT:	270°
Gobos:	7+Spot
Couleurs:	7+blanc
Alimentation:	AC 110-230V / 50Hz
Consomation Max.:	50W
Poids:	2.55Kg
