MODE D'EMPLOI BEEMOVE WASH BEE STAR

Notice d'utilisation

BEE STAR

RoHS

BEE STAR

Merci d'avoir acheté ce produit BEESTAR. Pour votre propre sécurité et pour une utilisation optimale de l'appareil, nous vous recommandons de lire l'ensemble des instructions de ce manuel. Contenu de l'emballage:

1 x Lire wash à LED 1 x Etrier de fixation (avec 2 vis) + crochet et élingue de sécurité 1 x Câble d'alimentation 1 x Notice d'utilisation

• Conservez ce manuel pour une future consultation.
• Pour des raisons de sécurité, l'appareil doit être installé solidement.
• Ne pas couvrir l'appareil.
• L'appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.
• eil est destiné à une utilisation en intérieur uniquement.
• Laisser une distance de sécurité de 1m minimum entre l'appareil et d'autres objets.

L'utilisateur doit respecter toutes les consignes et avertissements de ce manuel. La garantie ne couvre en aucun cas les dommages survenus à la suite d'une mauvaise manipulation ou utilisation du produit.

Si le câble ou le cordon extérieur coupé de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de maintenance ou toute personne de qualification équivalente, cela afin d'éviter tout risque.

La source lumineuse de ce luminaire n'est pas replacable ; lorsquela source lumineuse atteint sa fin de vie, le luminaire doit être remplacé.

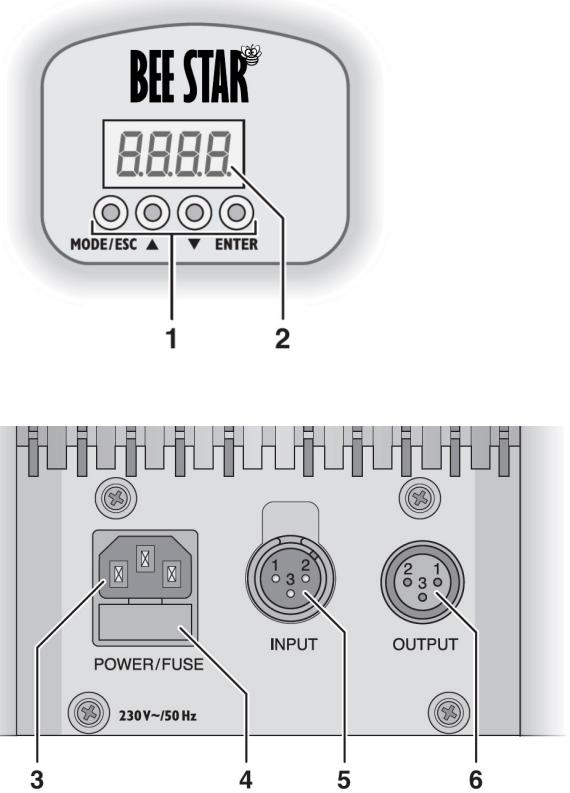

1 Touches de commande 2 Affichage

3 Prise secteur 4 Porte-fusible 5 Entrée signal DMX (XLR 3 pôles)

Pin 1 = masse, 2 = DMX-, 3 = DMX+ 6 Sortie signal DMX (XLR 3 pôles)

Pin 1 = masse, 2 = DMX-

3 = DMX+

Note: Courant du signal DMX maximal 60mA.

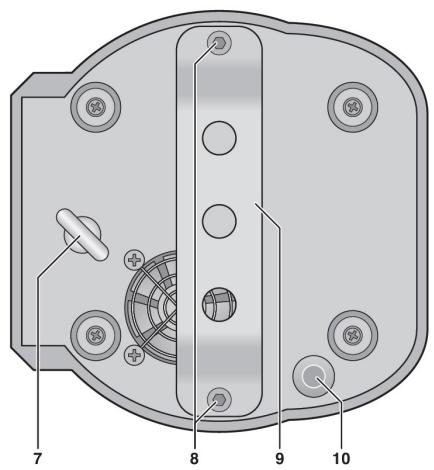

7 Crochet pour élingue de sécurité 8 Vis de fixation 9 Etrier 10 Microphone

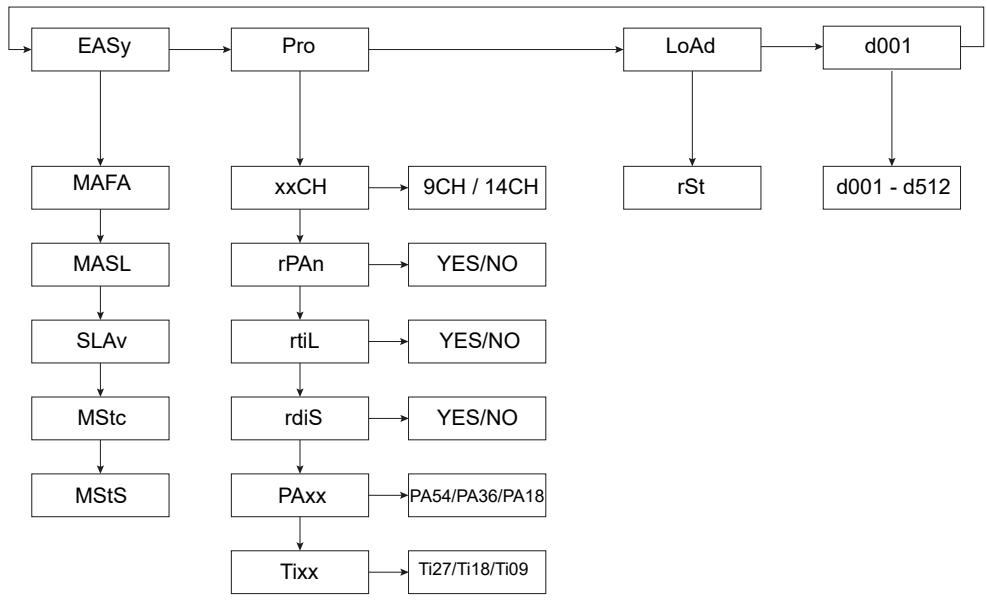

Structure du menu

Easy Mode «Easy», Facile

Pro Mode «PRO», pour utiliser averti

Load Mode «RESET», Remise à zéro

d001 Mode «DMX», pour utilisation avec contrôle DMX

MAFA Programme MASTER : AUTO Rapide (Fast)

MASL Programme MASTER : AUTO Lent (Slow)

SLAv Mode SLAVE: Mode Esclave

MStc Programme AUTO Rapide - Autre série de couleur - sans fonction MASTER.

MS ts Programme MASTER : AUTO Musical (Mouvements cadencés au rythme de la musique).

xSÉLECTION DU NOMBRE DE CANAUX DMX UTILISÉS (9 OU 14 CANAUX).

PAN Inversion de la rotation PAN

rTIL Inversion de la rotation TILT

rDIS Inversion du sens de lecture de l'écran d'affichage (tête en haut / tête en bas).

PAXS Sélection de l'angle total de rotation du PAN (540°/360°/180°).

Tilt Sélection de l'angle total de rotation du TILT (270^ / 180^ / 90^)

RST Remise à zéro des réglages de l'appareil.

d001 Adressage DMX

Utilisation / mise en service

ATTENTION : Ne regardez jamais directement la source lumineuse, cela pourrait causer des troubles de la vision.

Commencez par brancher le cordon secteur fourni, d'un côté à l'embase d'alimentation de l'appareil (3), puis de l'autre côté à la prise secteur. Pour une utilisation en mode AUTO, ne rien brancher sur les prises DMX IN et OUT.

Pour une utilisation en DMX, brancher alors vos câbles DMX sur les prises DMX IN (5) et DMX OUT (6).

Les réglages de l'appareil s'effectuent via un menu (voir page précédente) accessible grâce aux touches MODE / ENTER / UP et DOWN.

Fonctionnement en mode AUTO - sans contrôleur DMX

L'appareil dispose de plusieurs programmes AUTO pour une utilisation simple et rapide.

1) Appuyez sur la touche MODE/ESC jusqu'à ce que l'affichage indique : EASY. 2) Appuyez sur la touche ENTER afin de valider ce mode. 3) Avec les touches UP&DOWN, Sélectionnez le Mode de fonctionnement voulu parmi les CHOIS suivants : MAFA, MASL, MStc et MStS. 4) Appuyez sur la touche ENTER pour valider votre CHOIX.

Note: Vous trouverez le détail de chaque Mode de fonctionnement à la page précédente.

Fonctionnement en mode maître/esclave

Le Mode Maître/esclave permet de créer un show avec plusieurs appareils du même type très rapidement.

En effet, le 1er appareil désigné en tant que «maître» va prendre en charge, de manière totalement synchrone, la gestion des autres appareils (appareils esclaves).

Il vous suffit pour cela de sélectionner un Mode Auto ou Musical sur votre 1er appareil parmi les CHOIX suivants: MAFA, MASL et MStS, et de paramétrer vos appareils «esclaves» en mode SLAVE.

Paramétrage de l'appareil «Maître» : voir le chapitre «Fonctionnement en mode AUTO» ci-dessus.

Paramétrage des appareils «esclaves» :

1) Appuyez sur la touche MODE/ESC jusqu'à ce que l'affichage indique : EASY. 2) Appuyez sur la touche ENTER afin de valider ce mode. 3) Avec les touches UP&DOWN, sélectionner le Mode de fonctionnement suivant : SLAv. 4) Appuyez sur la touche ENTER pour valider votre choix.

Fonctionnement en mode DMX

Ce projecteur dispose de 14 canaux de commande DMX. Si toutes les options de commande ne sont pas nécessaires, la BEEMOVE 7x10W peut être commutée sur 9 canaux de commande DMX. (Pour cela, il faut entrer dans le Mode Pro)

Vous trouverez les fonctions des canaux et les valeurs DMX dans le tableau ci-dessous.

Adressage DMX:

1) Appuyez sur la touche MODE/ESC jusqu'à ce que l'affichage indique : d001 2) Appuyez sur la touche ENTER afin de valider ce mode 3) Avec les touches UP&DOWN, sélectionnez l'adresse DMX désirée (001 à 512) 4) Appuyez sur la touche ENTER pour valider votre choix.

Mode 9 canaux DMX

Canal	Valeur	Fonctions
CH1	0-255	Rotation X (PAN)
CH2	0-255	Rotation Y (TILT)
CH3	0-7	LED OFF
	8-134	Dimmer
	135-239	Strobe (Lent - Rapide)
	240-255	LED ON
CH4	0-255	Rouge dimmer
CH5	0-255	Vert dimmer
CH6	0-255	Bleu dimmer
CH7	0-255	Blanc dimmer
CH8	0-255	Vitesse du PAN et TILT
CH9	150-200	Reset

Mode 14 canaux DMX

Channel	Value	Functions
CH1	0-255	X rotation (PAN)
CH2	0-255	X (PAN) Réglage fin
CH3	0-255	Y rotation (TILT)
CH4	0-255	Y (TILT) Réglage fin
CH5	0-255	Vitesse de rotations XY
CH6	0-7	LED OFF
	8-134	Dimmer
	135-239	Strobe (Lent - Rapide)
	240-255	LED ON
CH7	0-255	Rouge dimmer
CH8	0-255	Vert dimmer
CH9	0-255	Bleu dimmer
CH10	0-255	Blanc dimmer
CH11	0-7	Mélange de couleur automatique
	8-231	Couleurs pré-défines
	232-255	Changeur de couleur (saut d'une couleur à l'autre)
CH12	0-255	Vitesse du changeur de couleur
CH13	0-7	Mode Manuel
	8-63	Mode AUTO (rapide)
	64-127	Mode AUTO (lent)
	128-191	Mode détention musicale 1
	192-255	Mode détention musicale 2
CH14	150-200	Reset

Mode pro

Un mode Pro est disponible sur cet appareil. Dédié aux utilisateurs avertis, il permet le réglage avancé de plusieurs fonctions.

xCH - Réglage du nombre de canaux DMX. 9 ou 14 canaux.

PrAn - Permet l'inversion du sens de rotation de l'axe X (PAN).

Très pratique pour obtenir un effet «miroir» du 2ème appareil, paramétré en mode esclave.

TILT - Permet l'inversion du sens de rotation de l'axe Y (TILT).

Très pratique pour obtenir un effet «miroir» du 2ème appareil, paramétré en mode esclave.

SDIS - Permet de retourner l'affichage de l'écran de contrôle. Très pratique lorsque l'appareil est fixé tête en bas.

PAN - Sélection de l'angle total de rotation du PAN. Choix parmi, ou.

Tilt - Sélection de l'angle total de rotation du TILT. Choix parmi, ou.

Caractéristiques techniques

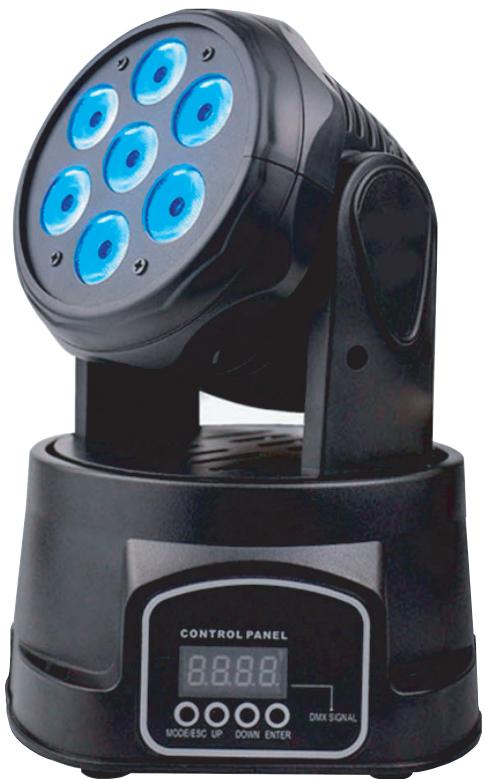

Type: Lyre Wash à LED

Modes: Mode AUTO, MUSIC, Esclave et DMX

Nombre de canaux DMX : Sélectionnable 9 ou 14 canaux

Source lumineuse: 7 x LED 10W RGBW

Angle de diffusion:

Rotation PAN: 540° / 360° ou

Rotation TILT: 270° / 180° ou

Alimentation: 230V AC / 50Hz

Consommation Max.: 80W

Dimensions: 180 × 180 × 230 ~mm

Poids: 3Kg
