MODE D'EMPLOI Belly LOGICOM

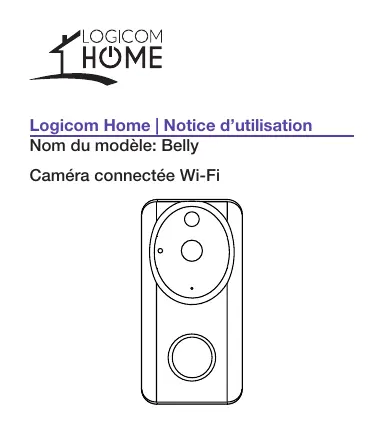

LOGICOM HÔME Logicom Home | Notice d’utilisation

Nom du modèle: Belly

Caméra connectée Wi-Fi

À LIRE AVANT UTILISATION Merci d’avoir acheté un produit Logicom Home. Veuillez noter que cette notice d'utilisation est fournie avec votre produit et que vous devez la lire entièrement avant utilisation. Veuillez noter que vous aurez la possibilité de retrouver le PDF à jour de ce mode d'emploi sur notre site Internet : europe.com

Un guide d'utilisation plus détaillé de l'application Tuya est également disponible sur le site Internet.

PRÉSENTATION DU PRODUIT Belly de Logicom Home est une sonnette vidéo connectée qui peut être contrôlée à distance en WiFi, grâce au système automatisé Tuya. De cette manière, les utilisateurs peuvent observer ce que voit 2

la sonnette connectée de jour comme de nuit depuis leur téléphone ou tablette facilement, ainsi que parler et entendre grâce au micro et au haut-parleur intégrés à la sonnette connecté. Les utilisateurs peuvent également obtenir des alertes de mouvement ou consulter les images enregistrées (sur votre téléphone ou carte microSD ainsi que sur le cloud -nécessite un abonnement-).

CARACTÉRISTIQUES DU PRODUIT Votre nouveau compagnon est doté de nombreuses caractéristiques utiles :

+ Connexion WiFi cryptée

+ Audio bidirectionnel (micro et haut- parleur)

+ Enregistrement en local ou sur le cloud + Vision nocture

+ Notification en temps-réel des personnes qui sonnent à la porte sur vos appareils portables

+ Mise à jour automatique du logiciel

CONTENU DU PACK 1x Sonnette connectée Belly (R4957)

1x Notice d'utilisation en Français/Anglais 2x Batteries 18650

4x Vis de fixation et chevilles

DESCRIPTION DU PRODUIT Capteur de proximité AN Capteur infrarouge Lente Microphone

PRÉCAUTIONS D'UTILISATION ET CONSIGNES DE SÉCURITÉ

Veuillez respecter les conditions d'usage indiquées dans ce manuel.

+ Le bon fonctionnement de la sonnette connectée Belly ne requiert l'intervention de l'utilisateur sur aucune pièce. Ne jamais ouvrir le produit et ne jamais tenter d'en démonter les éléments internes ou de les modifier de quelque façon que ce soit. Si l'appareil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien qualifié. Ne pas utiliser Belly si celle-ci est hors d'usage, endommagée (coque ou toute autre partie de la sonnette connecté ) ou

qu’elle émet des bruits anormaux. Ne pas placer d'objets, même légers, sur Belly.

Ne pas laisser Belly à proximité de sources de chaleur telles que les radiateurs ou les éléments chauffants. Ne pas l'utiliser près d'une source d. Ne pas poser de récipients à proximité (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s’infiltrer par les ouvertures. Si un liquide pénètre à l'intérieur de Belly, mettre immédiatement cette dernière hors tension et faites-la contrôler par un technicien qualifié.

Utiliser uniquement la tension requise pour Belly, indiquée sur le produit et dans ce manuel.

Ne jamais tenter de retirer ou de brancher Belly avec les mains humides ou mouillées.

Ne pas connecter Belly à un variateur électrique.

Vérifier périodiquement l'état de Belly, la dépoussiérer et la nettoyer à ce moment-là.

N'utiliser qu’un chiffon doux et sec pour le nettoyage, à froid uniquement.

Lors de la non-utilisation, conserver Belly dans un endroit frais et sec.

Lors d’une remise en marche après une non-utilisation prolongée, revérifier l'intégrité du produit et le nettoyer avant branchement sur secteur.

Ce produit n'est pas un jouet et ne doit pas être manipulé par des enfants. Lorsque le produit est sous tension,

veuillez vous tenir à une distance minimale de 20 cm du produit (exposition aux radiofréquences).

INSTALLATION ET CONFIGURATION Allumer et éteindre le produit Pour allumer la Sonnette connectée, vous devez brancher les piles à l'intérieur du produit en respectant les polarités ou connecter un câble USB. Belly gardera les mêmes paramètres de réglages que lors de sa dernière utilisation, sinon elle clignotera en rouge (mode configuration). Belly émettera une sonnerie à chaque appui sur son bouton principal pour indiquer de la présence d’une personne.

Pour réinitialiser le produit aux paramètres d'usine, vous devez appuyer quelques secondes sur le bouton Reset à l'arrière du produit.

NB : Attendez que la sonnette connectée clignote avant de la configurer à nouveau, et recommencer si nécessaire.

Télécharger l'application et créer votre compte

Votre produit Logicom Home utilise Tuya pour vous permettre de le contrôler.

Pour l'utiliser, vous devrez télécharger le logiciel Tuya. Ce manuel décrit uniquement l'application Tuya pour smartphone. Pour les autres appareils, veuillez vous rendre sur le internet de Tuya (https//en.Tuya. com).

Pour installer l'application sur votre téléphone, Ê

contre (Android et ou cherchez dans «store» de votre appareil l'application “TuyaSmart”_ pour la téléchargeretl'installer. Une fois _ installée, démarrez l'application et enregistrer votre compte avec votre adresse mail et votre numéro de mobile pour vous connecter et commencer l'expérience Logicom Home.

Nota : les visuels de l'application Tuya peuvent être soumis à modification.

Connecter votre produit à votre maison Pour ajouter votre produit à votre maison, cliquez sur “Ajouter ” ou sur l'icône “+” en haut à droite de l'écran.

Sélectionnez le périphérique “Caméra” ou “Smart doorbell”.

Après avoir sélectionné “caméra” dans la liste des produits compatibles avec le système Tuya, saisissez le mot de passe de votre réseau WiFi pour connecter le produit à Tuya et le rendre contrôlable à distance.

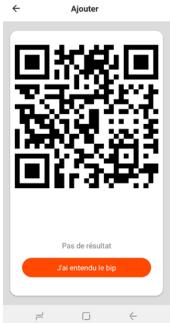

Ensuite, il vous sera demandé de scanner un @R code sur l'écran de votre téléphone, pour cela, mettez le QR code en face de

la sonnette connectée, à une distance de 20 cm à peu près. La sonnette connectée émettra un son et vous pourrez continuer la synchronisation.

La synchronisation du produit prendra 30 secondes. Un compteur s’affichera pour indiquer l'état de la synchronisation

{veuillez attendre qu’elle atteigne 100%). La LED de la sonnette connectée clignotera en rouge pendant la connexion, puis quand la connexion sera établie la lumière restera bleu de manière fixe.

Après avoir réussi le couplage, Tuya demandera de changer le nom du produit {pratique pour identifier rapidement le produit) et aussi pour choisir une pièce dédiée au produit.

Les pièces de Tuya sont équivalentes à vos vraies pièces; cela signifie que vous pourrez contrôler tous les produits Tuya dans une pièce en même temps.

Une fois le couplage terminé, renommez le produit et attribuez-le à une pièce.

Contrôler le produit à distance Une fois la pièce synchronisée, vous pourrez chercher votre produit dans l'écran par défaut de l'application Tuya. Vous pouvez appuyer sur le produit pour ouvrir l'interface de contrôle. Une fois connectée sur votre compte tuya, à chaque fois que quelqu'un sonnera sur votre Belly, vous recevrez une notification sur votre téléphone. En cliquant sur cette notification vous 15

verrez alors sur votre téléphone la personne qui sonne chez vous et pourrez lui parler si vous le souhaitez.

Vous pouvez aussi contrôler votre caméra directement depuis l'interface principale de Tuya.

Cliquez sur l'icône «double flèches» pour aggrandir l'image et passer en plein écran.

Appuyez sur l'icône caméra pour enregistrer des extraits vidéo sur votre téléphone ou dans la mémoire interne de la sonnette (si une carte SD à été insérée). Appuyez sur l'icône d'appareil photo pour prendre des photos (enregistrées sur votre téléphone ou carte micro SD).

Enfin, appuyez de manière continue sur

l'icône de microphone pour pouvoir parler à travers la sonnette connectée.

Pour entendre l'environnement de la sonnette connectée, appuyez sur l'icône de haut parleur.

Vous pouvez également visionner les prises de vues faites par votre sonnette connectée grâce au mode «Photo Album» dans le menu d'actions. Vous pouvez également visualiser les enregistrements par date afin de retrouver un évènement ayant eu lieu précédemment.

Votre sonnette connectée Belly dispose aussi d’un stockage en ligne, nécessitant un abonnement, vous permettant d'enregistrer en ligne des évènements

soit de manière instantannée (après détection de mouvement par exemple) ou de manière continue si disponible. Pour cela, cliquez sur le bouton «Cloud» dans l'écran d'accueil et suivez les instructions qui s'affichent à l'écran.

Une multitude d'offres vous sont alors proposées en fonction du type d'enregistrement, de la durée de disponibilité des vidéos ainsi que de la période d'enregistrement des captures.

De plus, vous pouvez régler la sonnette connectée pour vous alerter en cas de détection de mouvement (détection visuelle) ou de bruits anormaux (détection sonore).

CARACTÉRISTIQUES TECHNIQUES Merci de trouver ci-dessous les caractéristiques techniques de votre produit

Nom de modèle Logicom Home Belly

fréquence de réception QWIF)

Référence constructeur | R4957

Alimentation parUS8 | sv1A Voltage nominal sv d'alimentation

Courant nominal 1A Transmission sans filet | IEEE802.11b/g/n

Fréquences radioélec- triques émises

802.11b/g/n20: 2412 MHz -2472 MHz 802.11n40: 2422 MHz -2462 MHz 433.92MHz

Puissance d'émission ep. à 200m

Le débit d'absorption spécifique (DAS) local quantifie l'exposition de l'utilisateur aux ondes électromagnétiques de l'équipement concerné. Le DAS maximal autorisé est de 2 W/ kg pour la tête et le tronc et de 4 W/ kg pour les membres. L'utilisation raisonnable de cet équipement radioélectrique se faisant à plus de 20cm de distance de l'utilisateur, cet appareil n'est donc pas soumis à une mesure de valeur DAS.

RESTRICTIONS ENVIRONNEMENTALES Utilisez votre produit seulement dans les restrictions environnementales suivantes :

Température o°c/+30°C de fonctionnement et de

Humidité relative Inférieure à 95%

INFORMATIONS SUR LES BATTERIES Belly est fournie avec 2 batteries rechargeables ia le port USB de l'appareil. Veuillez trouver ci dessous des informations

complémentaires sur ces batteries :

Type de Batterie Technologie de Batterie | Lithium-lon Voltage Nominal 365V Capacité 26 Ah Temps de chargement | &heures Autonomie 6mois Batteries requises 2

Veuillez recharger les batteries complétement

avant le 1er usage. Ne rechargez pas vos

batterie lorsque le port USB est mouillé.

Evitez de laisser les batteries en charge pendant de longues périodes.

Veuillez recharger votre produit au minimum tout les 6 mois. Attention, ne pas recharger le produit pendant plus de 6 mois entraînera une dégradation significative de l'autonomie de la batterie et une invalidation de la garantie.

MARQUES DÉPOSÉES Toutes les marques et marques commerciales sont la propriété de leurs propriétaires respectifs.

Tuya, Tuya Smart, le logo Tuya Smart sont des marques commerciales de Tuya Inc.

Toutes les captures d'écran d'applications ne sont pas contractuelles et peuvent être amenées à être modifiées sans notification préalable, par leurs propriétaires nommés ci-après : Tuya.

SIGNALÉTIQUE Merci de trouver ci-dessous les explications des différents symboles / logos :

- Conformité aux directives CE Européennes (CE)

- Point vert, indique l'adhésion à un

système de contribution au recyclage des déchets

- Conformité à la Directive DEEE

20129/ÆEU (Directive relative aux TT Déchets d'Équipements Électriques et

Électroniques). Indique que le produit ne doit pas être jeté à la poubelle et doit être recyclé selon les dispositions locales. | PROTECTION DES DONNÉES L'application Tuya Smart respecte le Règlement Général sur la Protection des Données (RGPD). Plus d'informations sur https://auth.Tuya.com/ legal.

Nous, LOGICOM SA - 55 rue de Lisbonne - 75008 PARIS, déclarons par la présente que l'équipement radioélectrique de type “Sonnette connectée WiFi” modèle Belly (R4957) est conforme à la directive 2014/58/UE.

DÉCLARATION UE SIMPLIFIÉE C €

Le texte complet de la déclaration UE de conformité est disponible à l'adresse suivante:

https:/www.logicom-europe.com/ce-doc

GARANTIE Si vous rencontrez des problèmes, un formulaire de contact et une FAQ complète sont disponibles sur notre site internet:

wmw.logicom-europe.com

Si aucune de ces plateformes ne résout votre problème, contactez votre revendeur. 24

La garantie du fournisseur LOGICOM est valable pour une utilisation normale de l'appareil, telle que définie dans le manuel d'instruction, pour une durée de 2 ans et limitée à 1 an pour les batteries. Cette garantie exclut les dommages causés par des circonstances extérieures. Spécifiquement, la garantie ne s'applique pas si l'appareil est endommagé à la suite d'une chute, d’une erreur de fonctionnement, d'une connexion non conforme à ces instructions, d'un éclair, d'une surtension ou d'une protecion insuffisante contre la chaleur, l'humidité, le gel et les températures.

La garantie est seulement applicable en France

+ La garantie ne couvre pas le manuel d'utilisation ou d'application, les paramètres ou les données personnelles

+_La garantie ne couvre pas l'usure normale du produit

+ La garantie ne couvre pas les dommages causés au produit à cause d'une erreur

d'utilisation en particulier les chutes.

La garantie ne couvre pas les incidents causés par le produit à un autre produit connecté ou a un logiciel non fournis par LOGICOM.

La garantie ne couvre pas le produit si il a été démonté ou modifié.

La garantie ne couvre pas tous dommages occasionnés sur les batteries.

La garantie ne couvre aucune pièce dont le numéro de série ou de lot ne peut être identifié. Si ces éléments ont été supprimés, modifiés ou effacés, la garantie ne s'applique pas.

La garantie ne couvre pas les dommages causés au produit suite à son exposition à l'humidité, à des conditions extrêmes de chaleur ou de froid, à l'oxydation, la corrosion ou avec n'importe quel type de liquide.

En tout état de cause, la garantie légale pour Vis cachés s’appliquera conformément aux Articles 1641 et suivants du Code Civil et L.211-1 et suivants du Code de la Consommation.

Made in PRC © 2020 Logicom SA.
