TK361 - Robot multifonction TELEFUNKEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot multifonction
Marque	TELEFUNKEN
Modèle	TK361
Puissance	1000 W
Tension d'alimentation	220-240 V ~ 50/60 Hz
Capacité du bol hachoir	3 L
Capacité du bol mixeur	1,75 L
Fonctions	Hacher, mixer, mélanger, pétrir, presser agrumes, râper, trancher, couper frites
Accessoires inclus	Bol hachoir, bol mixeur, couteau lame inox, couteau lame mélangeur, disque réversible 2 en 1 (émincer/râper épais), disque réversible 2 en 1 (émincer/râper fin), disque coupe-frites, disque à râper extra fin, presse-agrumes (filtre + cône), poussoirs (3 tailles), spatule, verre gradué
Sécurité	Triple verrouillage (bol, couvercle, accessoires) ; protection anti-surchauffe
Temps d'utilisation continue maxi	Bol hachoir : 3 min (puis repos 15 min) ; Bol mixeur : 2 min (puis repos 10 min)
Nettoyage des accessoires	Lavables au lave-vaisselle (programme basse température) ou à la main avec éponge et liquide vaisselle
Nettoyage du bloc moteur	Chiffon humide (ne pas immerger, ne pas mettre au lave-vaisselle)
Entretien	Ne pas utiliser d'éponges métalliques ni produits agressifs
Poids maximum recommandé (hachoir)	Viande : 500 g ; Légumes : 500 g ; Pâte lourde : 700 g
Vitesse et fonction Pulse	Positions : 0 (arrêt), 1 (vitesse faible), 2 (vitesse élevée), P (Turbo par impulsion)

FOIRE AUX QUESTIONS - TK361 TELEFUNKEN

Comment assembler correctement le bol hachoir ?

Placez le bol hachoir sur le bloc moteur en orientant la poignée vers l'arrière et tournez dans le sens des aiguilles d'une montre jusqu'à enclenchement du système de verrouillage. Fixez l'axe d'entraînement amovible, puis ajoutez la lame ou le disque choisi. Posez le couvercle et tournez-le jusqu'au verrouillage. Insérez l'ensemble des poussoirs dans la cheminée. Attention : si le poussoir 4a n'est pas correctement inséré, l'appareil ne fonctionnera pas.

Quelle est la durée maximale d'utilisation continue ?

Pour le bol hachoir, ne dépassez pas 3 minutes en continu, puis laissez reposer 15 minutes. Pour le bol mixeur, ne dépassez pas 2 minutes, puis laissez reposer 10 minutes. Cela évite la surchauffe du moteur.

Puis-je laver les accessoires au lave-vaisselle ?

Oui, les accessoires (bols, couvercles, disques, lames, etc.) peuvent être lavés au lave-vaisselle, de préférence avec un programme à basse température. Vous pouvez aussi les laver à la main avec une éponge imbibée de liquide vaisselle, puis les rincer à l'eau chaude et les sécher avec un chiffon doux.

Comment utiliser le presse-agrumes ?

Placez le bol hachoir sur le bloc moteur et fixez l'axe d'entraînement. Insérez le filtre presse-agrumes dans le bol, puis le cône par-dessus. Branchez l'appareil, placez une moitié d'agrume sur le cône, sélectionnez la vitesse 1 et pressez pendant 20 secondes. Vous pouvez obtenir jusqu'à 1 litre de jus sans vider le bol. Rincez le filtre tous les 0,3 L.

Que faire si l'appareil ne fonctionne pas après branchement ?

Vérifiez d'abord que tous les accessoires sont correctement montés et que le couvercle est bien verrouillé. Si le problème persiste, débranchez l'appareil et remontez les éléments. Assurez-vous que le poussoir 4a est inséré correctement dans la cheminée. L'appareil dispose d'une triple sécurité : si un élément est mal assemblé, il ne démarrera pas.

Comment utiliser les disques à râper et à trancher ?

Montez le bol hachoir, fixez l'axe d'entraînement et insérez le disque souhaité (pour trancher : disque côté tranche, pour râper : disque côté râpe). Placez le couvercle et verrouillez. Choisissez le poussoir adapté à la taille de l'ingrédient. Branchez l'appareil, retirez le poussoir, insérez l'aliment dans la cheminée (sans dépasser le repère MAX), puis poussez avec le poussoir. Utilisez la vitesse 1 pour trancher et la vitesse 2 pour râper.

Quelle est la capacité maximale du bol mixeur ?

La capacité maximale du bol mixeur est de 1,75 L. Ne dépassez pas ce niveau pour éviter les débordements. Pour mixer des soupes cuites, utilisez la vitesse 2 pendant 1 min 30 sec ; pour mixer des fruits et légumes, utilisez la vitesse 1 et la fonction Pulse (P) pendant 1 min 40 sec.

Comment nettoyer le bloc moteur ?

Utilisez un chiffon doux ou une éponge imbibée d'un produit à pH neutre pour essuyer les surfaces du bloc moteur. N'immergez jamais le bloc moteur dans l'eau et ne le mettez pas au lave-vaisselle. N'utilisez pas d'éponges métalliques ni de produits agressifs.

Quels types de poussoirs sont fournis avec l'appareil ?

L'appareil est livré avec trois poussoirs : 4a (grand), 4b (moyen) et 4c (petit). Le poussoir 4a s'utilise pour les ingrédients de grande taille, combiné avec 4b et 4c. Le poussoir 4b s'utilise pour les ingrédients de taille moyenne, et le 4c pour les petits ingrédients. Leur utilisation varie selon le disque choisi.

Que faire si l'appareil s'arrête brusquement ou ralentit ?

Cela peut être dû à une activation de la protection anti-surchauffe du moteur ou à un dépassement de la capacité maximale. Mettez l'appareil à l'arrêt, débranchez-le et laissez reposer le moteur pendant 30 minutes. Si la capacité est dépassée, retirez le surplus d'ingrédients. Ne tentez jamais de réparer l'appareil vous-même.

MODE D'EMPLOI TK361 TELEFUNKEN

La directive européenne sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les

appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Lorsqu'il ne fonctionnera plus, nejeta pas l'appareil avec les ordures menagères mais déposez-le dans un centre de collecte agréé afin qu'il puisse être recyclé. Vous contribuerez ainsi à la protection de l'environnement.

CONSIGNE POUVANT VARIER LOCALEMENT >WWW.CONSIGNESDETRI.FR

Importé par Vestel France, 17 rue de la Couture – 94563 Rungis CEDEX

Cette notice est aussi disponible sur le site suivant: http://pieces-detachees.sogedis.fr/

CE

SOMMAIRE

DESCRIPTION 2
MISE EN SERVICE ET UTILISATION 3
Mise en service 3
Utiliser le bol hachoir avec ses accessoires couteaux......... 3
Utiliser le bol mixeur. 5
Utiliser le presse-agrumes 6
Utiliser les disques à râper et à trancher 7
Anomalies de fonctionnement 9
NETTOYAGE ET ENTRETIEN 9
INFORMATION TECHNIQUE 10

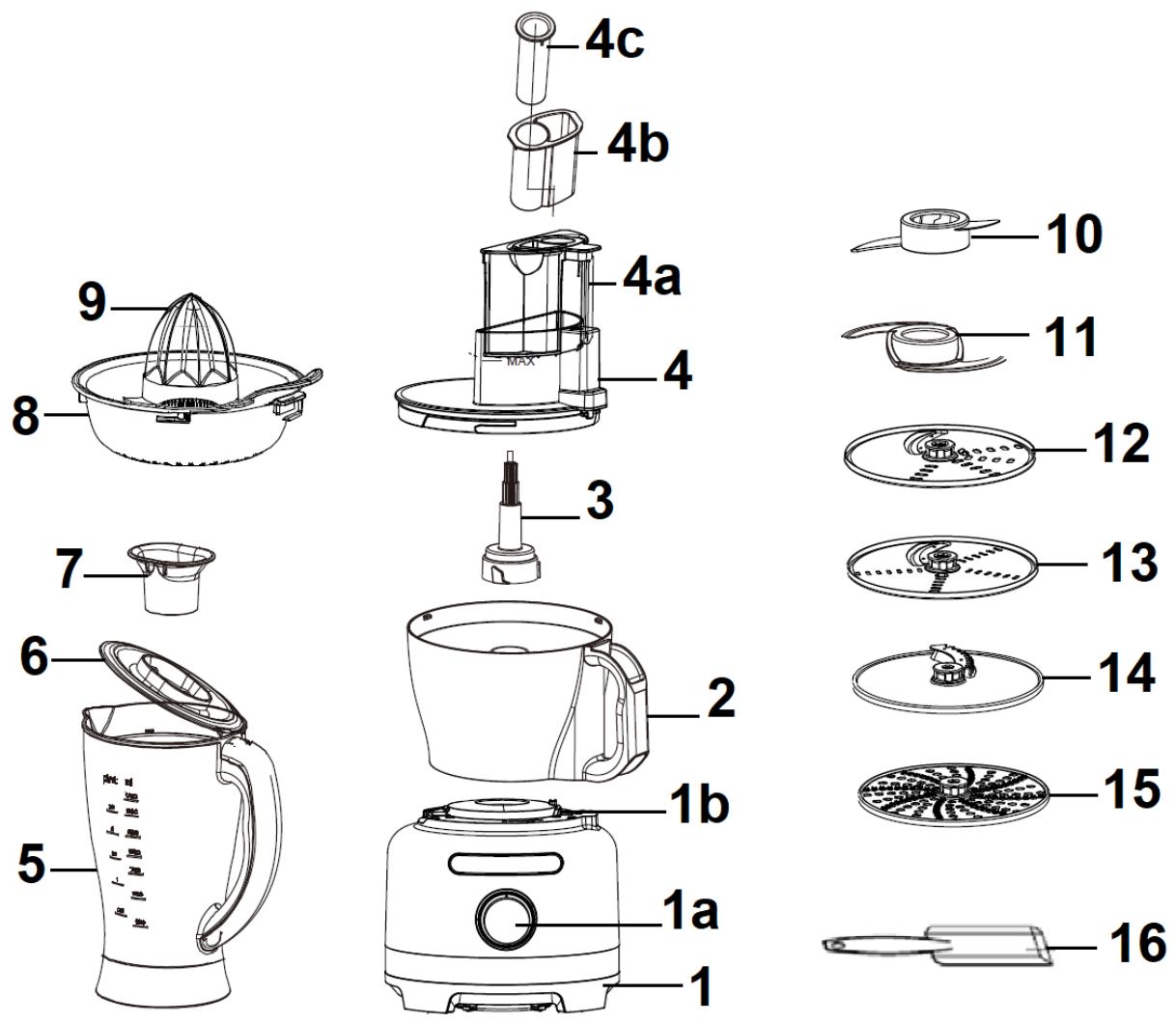

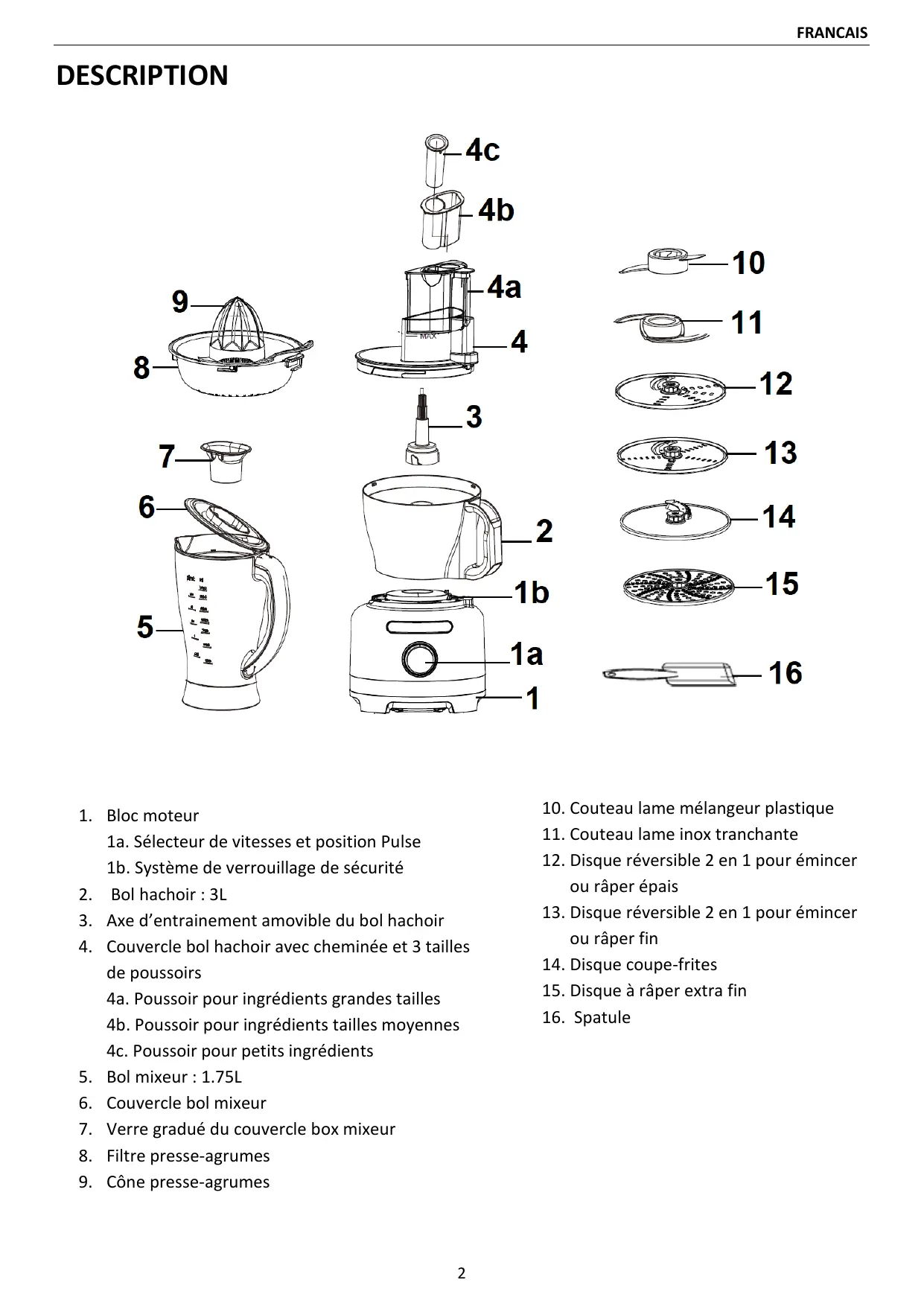

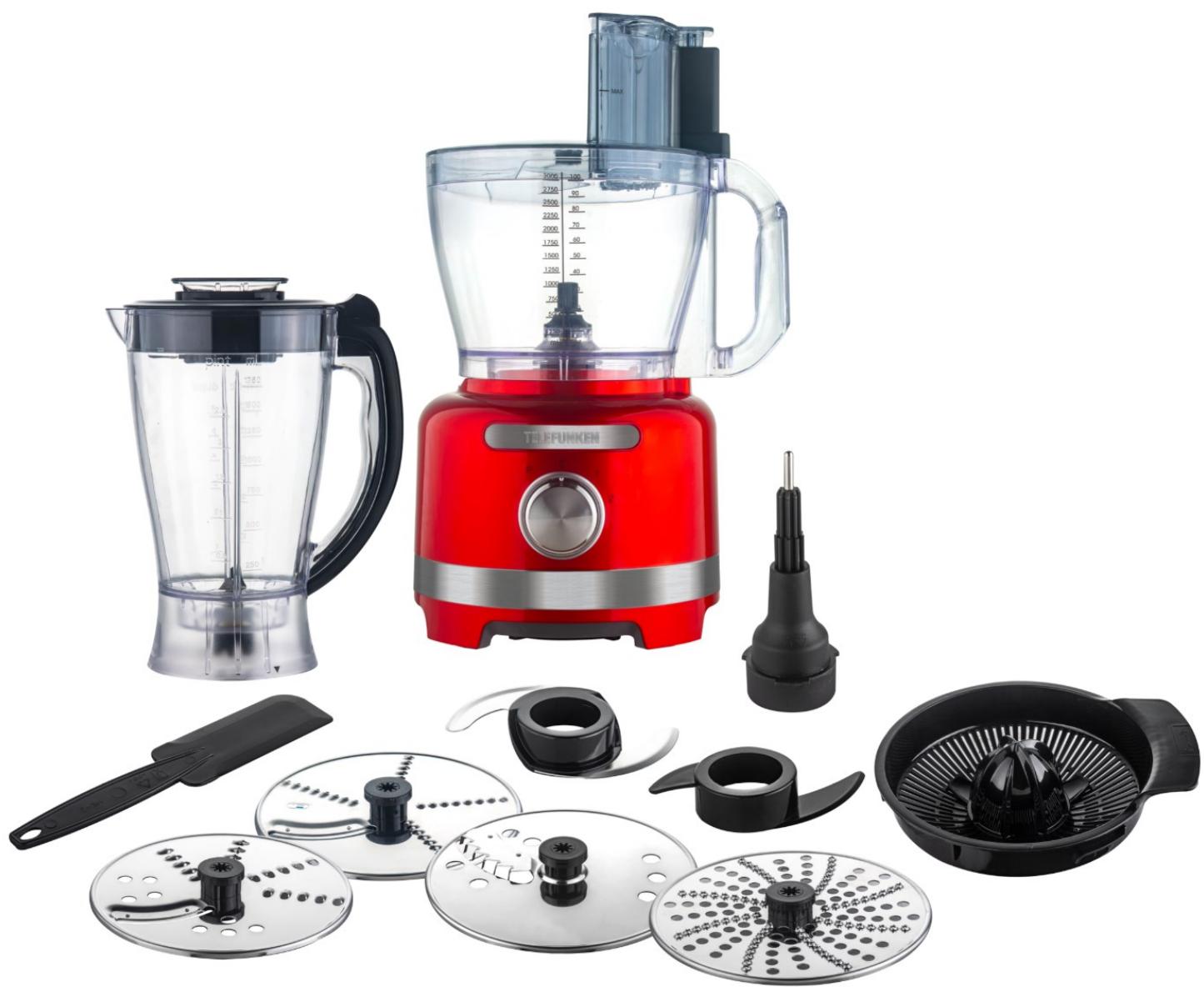

DESCRIPTION

1. Bloc moteur

1a. Sélecteur de vitesses et position Pulse

1b. Système de verrouillage de sécurité

1. Bol hachoir : 3L
2. Axe d'entrainment amovible du bol hachoir
3. Couvercle bol hachoir avec cheminée et 3 tailles de poussoirs

4a. Poussoir pour ingrédents grandes tailles
4b. Poussoir pour ingrédents tailles moyennes
4c. Pouvoir pour petits ingrédents

1. Bol mixeur : 1.75L
2. Couvercle bol mixeur
3. Verre gradué du couvercle box mixeur
4. Filtre presse-agrumes

5. Cône presse-agrumes

6. Couteau lame mélangeur plastique

7. Couteau lame inox tranchante
8. Disque réversible 2 en 1 pour éminencer ou râper écais
9. Disque réversible 2 en 1 pour éminencer ou raper fin
10. Disque coupe-frites
11. Disque à râper extra fin
12. Spatule

MISE EN SERVICE ET UTILISATION

Mise en service

Enlevez bien tous les éléments de l'emballage, et ne laissez pas les éléments tels que les sacs plastiques, du polystyrene ou des élastiques à portée des enfants. Ces éléments pourraient être dangereux pour eux. Jetez en respectant les consignes de tri des déchets :
L'appareil doit être utilisé et reposé sur une surface plane, stable, et sèche.
✓ Lavez tous les accessoires avec une éponge imbibée de produits liquides puis rincez-les à l'eau chaude avant de les sécher avec un torchon propre.
Suggesteur de vitesse :

a. Position 0 : mise à l'arrêt.
b. Position 1 : marche continue à vitesse faible ; ne dépassez pas les 3 minutes d'utilisation, voirlez à laisser l'appareil reposer pendant 15 minutes avant de le réutiliser.
c. Position 2 : marche continue à vitesse élevée ; ne dépasse pas les 3 minutes d'utilisation, voirlez à laisser l'appareil reposer pendant 15 minutes avant de le réutiliser.
d. Position P: fonction « Turbo », marche intermittente à vitesse élevée ; ne dépasse pas les 3 minutes d'utilisation, pensez à laisser l'appareil reposer pendant 15 minutes avant de le réutiliser. Vous pouvez appuyer sur cette touche par impulsion ou la maintainir enfoncée. En vitesse 2, la touche « Turbo » n'a aucune fonctionnalité.

Utiliser le bol hachoir avec ses accessoires couteaux

DANGER : Risque de coupure ! Les lames inox sont très tranchantes ! Soyez prudent lors de la manipulation des lames et lors du nettoyage.

Ne jamais dépasser le niveau de replissage maximal conseillé.

L'appareil dispose d'une triple sécurité de verrouillage du bol, du couvercle et des accessoires; veillez à assembler correctement chaque élément avant utilisation.

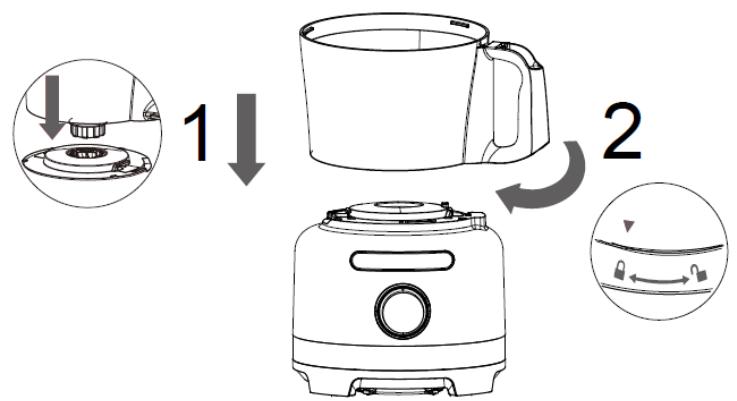

1. Mettez le bol hachoir en place.
2. Orientez la poignée vers l'arrière et tournez dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenche.

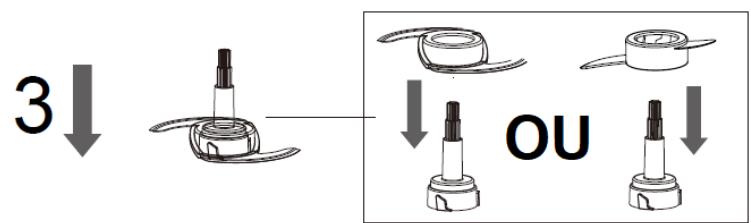

3. Fixez l'axe d'entrainment amovible sur l'axe d'entrainment du bol hachoir.
4. Deux options selon votre type de préparation :

a. Mixer ou hacher.

Ajoutez le couteau lame inox sur l'axe d'entrainment amovible en veillant à ce qu'il soit bien inséré sur l'axe. Ajoutez vos ingrédents comme suit :

Lame	Poids max	Préparation	Vitesse	Temps
N°11	500gr	Viande crue ou cuite (déssnée, dénervée et coupée en dés de 2cm)	2 ou P	50 sec.
	1L	Potage, soupe, compte	2 ou P	40 sec.
	500gr	Légumes (oignons, céleri) coupés	2 ou P	1 min.

b. Mélanger ou pétir.

Ajoutez le couteau lame mélangeur sur l'axe d'entrainment amovible en veillant à ce qu'il soit bien inséré sur l'axe. Ajoutez vos ingrédients comme suit :

Lames	Poids max	Préparation	Vitesse	Temps
N°10	700gr (poids totalfarine et eau)	Pâté lourde (pains, brioche)	1	1 min.
	1L	Pâtes liquides (crêpes) ou sauces	1	40 sec.

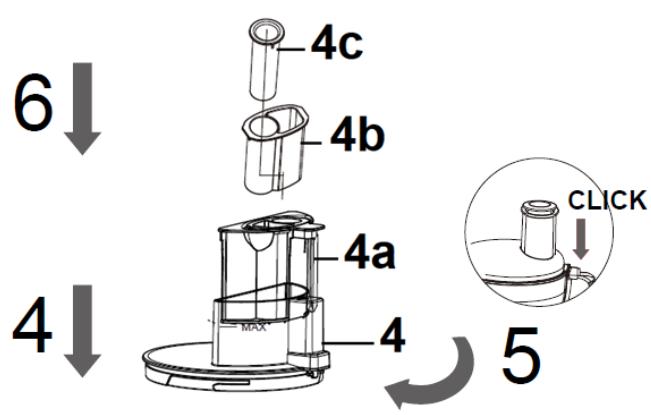

1. Posez le couvercle sur le bol et tournez dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenché.
2. Insérez l'ensemble pouvoir assemble (4a + 4b + 4c) dans la cheminée du couvercle. La cheminée et le pouvoir vous permet de rajouter des ingrédients au fur et à mesure de votre préparation sans avoir à enlever le couvercle.
3. Branchez le cable d'alimentation à une prise de courant reliée à la terre.
4. Sélectionnez votre vitesse en fonction de votre type de préparation.
5. A la fin de votre préparation, suivez la procédure suivante : mettez à l'arrêt votre apparéil, procédez de façon inverse pour-retirer l'ensemble bol-couvercle du bloc moteur et-retirer le couvercle du bol.

IMPORTANT : Ne jamais dépasser les poids max conseillés. Pour éviter de surchauffer le moteur, ne dépassez pas le temps d'utilisation en continu au-delà de 3 minutes. Laissez reposer l'appareil 15 minutes entre chaque'utilisation de 3 minutes.

IMPORTANT : lors de la mise en place du poussoir 4a, assurez que la tige du poussoir soit bien insérée dans le tuyau de la cheminée du bol couvercle. Si l'ensemble est mal assemblé, le robot ne fonctionnera pas.

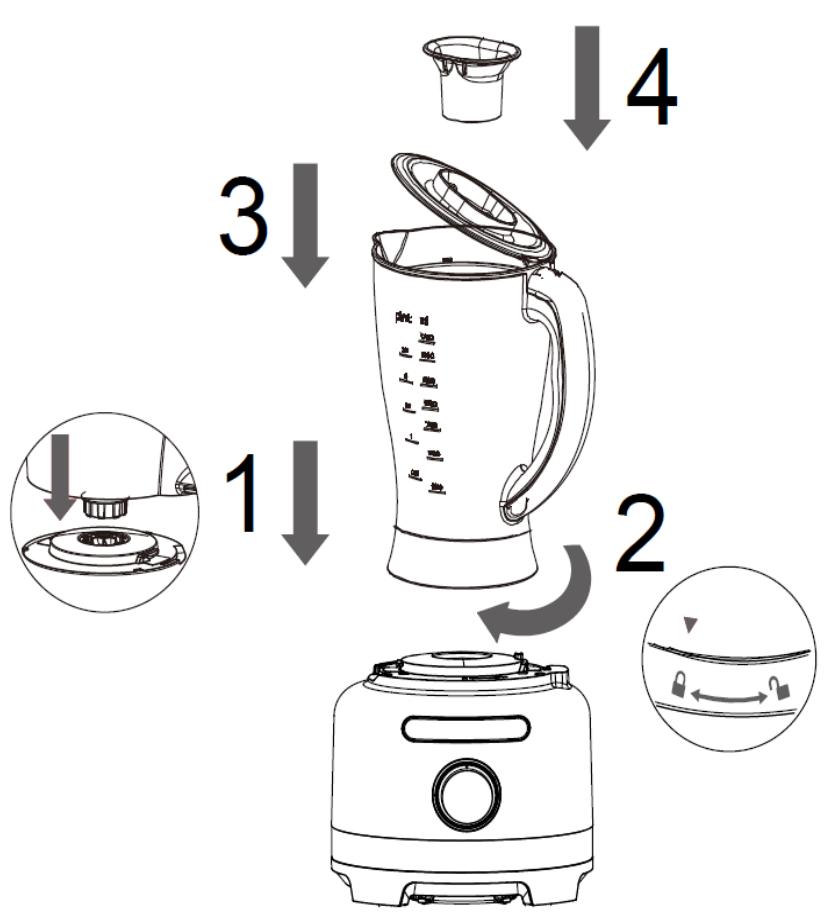

Utiliser le bol mixeur

DANGER : Risque de coupure ! Les lames inox sont très tranchantes ! Soyez prudent lors de la manipulation des lames et lors du nettoyage. Ne jamais dépasser le niveau de replissage maximal conseillé. L'appareil dispose d'une triple sécurité de verrouillage du bol, du couvercle et des accessoires; veillez à assembler correctement chaque élément avant utilisation.

1. Mettez le bol mixeur en place. Orientez la poignée vers l'arrière et tournez dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenché. Mettez votre préparation à l'intérieur du bol mixeur.
2. Posez le couvercle sur le bol mixeur et tournez dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenché.
3. Insérez le verre gradué dans l'orifice du couvercle.
4. Branchez le cable d'alimentation à une prise de courant reliée à la terre.
5. Sélectionnez votre vitesse en fonction de votre type de préparation telle que :

Poids max	Préparation	Vitesse	Temps
1L	Mixer les soupes cuites	2	1min. 30sec.
0.8L	Mixer les fruits et légumes	1 et P	1min. 40sec.

1. A la fin de votre préparation, suivez la procédure suivante : mettez à l'arrêt votre apparéil, procédez de façon inverse pour-retirer l'ensemble bol-couvercle du bloc moteur et retarder le couvercle du bol.

A noter : vous pouvez rajoutez des ingrédients tout au long de votre préparation en enlevant le verre gradué. Pensez à toujoursmettre à l'arrêt votre apparéil lors de rajout d'ingréductents.

IMPORTANT : Pour éviter de surchauffer le moteur, ne dépasse pas le temps d'utilisation en continu au-delà de 2 minutes. Laissez reposer l'appareil 10 minutes entre chaque'utilisation de 2 minutes.

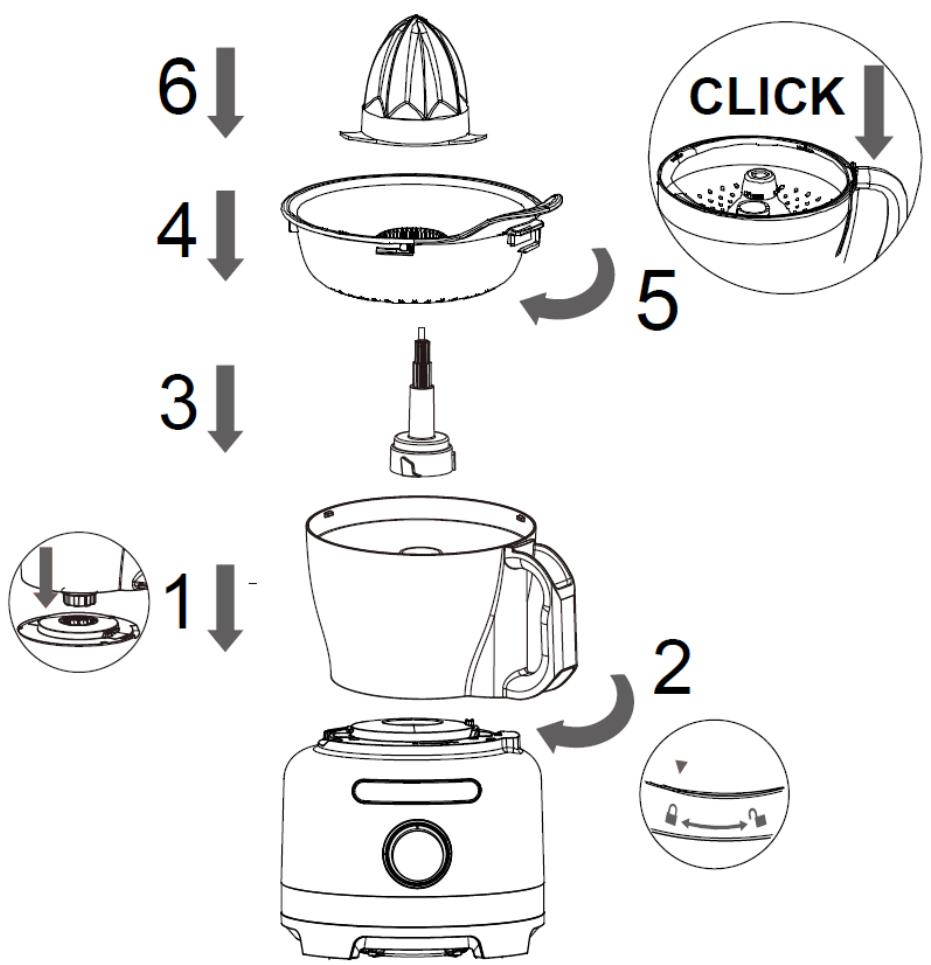

Utiliser le presse-agrumes

1. Mettez le bol hachoir en place.
2. Orientez la poignée vers l'arrière et tournez dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenché.
3. Fixez l'axe d'entrainement amovible sur l'axe d'entrainement du bol hachoir.
4. Insérez le filtre presse-agrumes dans le bol sur la partie haute de l'axe d'entrainment.
5. Tournez dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenché.
6. Posez le cône presse-agrumes sur le filtré presse-agrumes.
7. Branchez le cable d'alimentation à une prise de courant reliée à la terre.
8. Positionnez la moitié d'un agrume sur le cône. Sélectionnez la vitesse 1 pour la mise en marche et pressez pendant 20 secondes.

A la fin de votre préparation, suivez la procédure suivante : mettez à l'arrêt votre apparéil, retirez le presse-agrume du bol puis le bol du bloc moteur.

A noter : vous pouvez obtenir jusqu'à 1L de jus sans vider le bol. Pensez à rincer le filtre presseagrumes tous les 0,3L. IMPORTANT : Pour éviter de surchauffer le moteur, ne dépassez pas le temps d'utilisation en continu au-delà de 3 minutes. Laissez reposer l'appareil 15 minutes entre chaqueutilisation de 3 minutes.

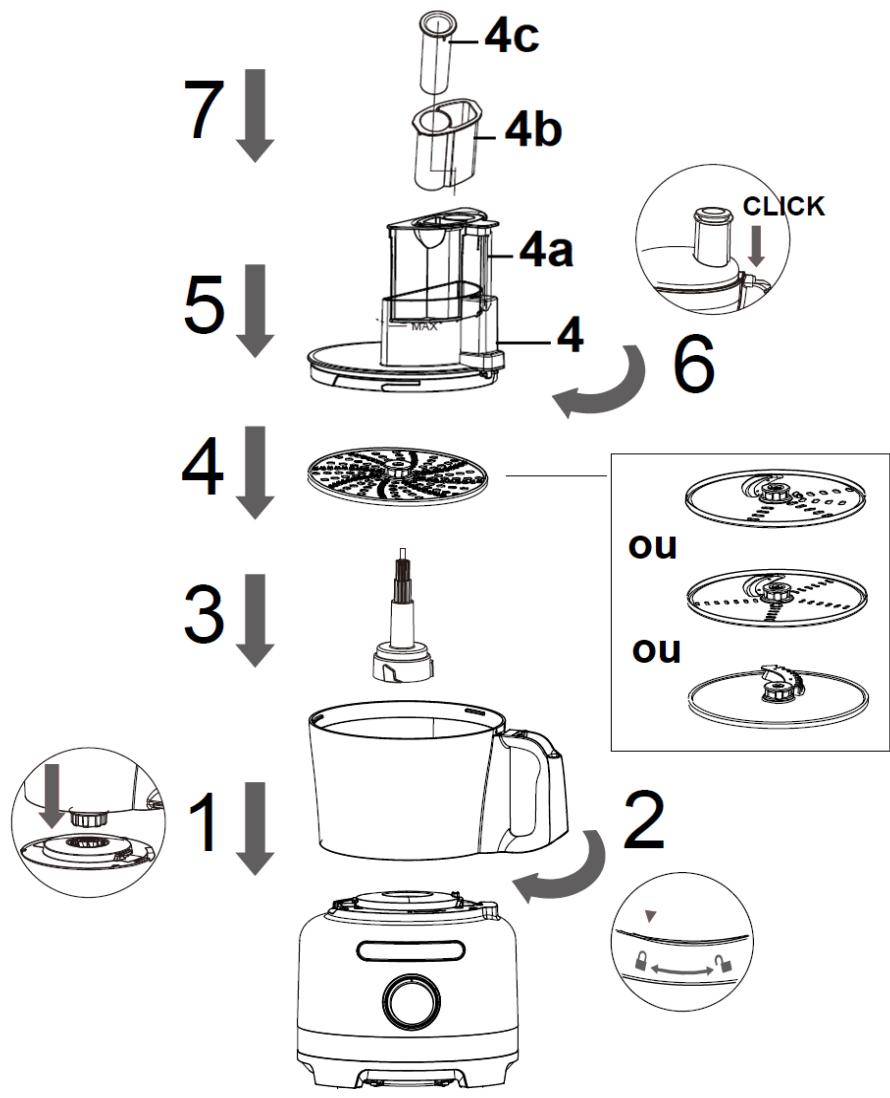

Utiliser les disques à râper et à trancher

DANGER : Risque decoupure ! Les disques sonttrès tranchants ! Soyezprudent lors de lamanipulation des lames etlors du nettoyage !

Ne jamais dépasser le niveau de replissage maximal.

L'appareil dispose d'une triple sécurité de verrouillage du bol, du couvercle et des accessoires ; veilles à assembler correctement chaque élément avant utilisation.

1. Mettez le bol hachoir en place.
2. Orientez la poignée vers l'arrière et tournez dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenché.
3. Fixez l'axe d'entrainement amovible sur l'axe d'entrainement du bol hachoir.
4. Choisissez le disque en fonction de votre préparation et insérez-le sur l'axe d'entrainment amovible.
5. Posez le couvercle sur le bol hachoir.
6. Tournez le couvercle dans le sens des aiguilles d'une montre jusqu'à ce que le système de verrouillage de sécurité s'enclenché.
7. Choisissez votre type de pouvoir en fonction de votre préparation et du disque sélectionné. Placez le pouvoir dans la cheminée du bol.
8. Branchez le cable d'alimentation à une prise de courant reliée à la terre.
9. Enlevez le pouvoir, insérez votre légume à râper ou à trancher dans la cheminée et guidez les à l'aide du pouvoir. Veillez à ne pas dépasser le marquage MAX indiqué sur la cheminée du couvercle lors de l'insertion des alimentés.

10. Sélectionnez votre vitesse en fonction de votre type de préparation : pour trancher utiliser la vitesse 1 et pour râper la vitesse 2.

11. A la fin de votre préparation, suivez la procédure suivante : mettez à l'arrêt votre apparéil, retirez l'ensemble bol-couvercle du bloc moteur et retirez le couvercle du bol.

A noter : vous pouvez rajoutez des ingrédients tout au long de votre préparation en enlevant le pouvoir.

Pour les disques réversibles 2 en 1 (n°12 et n° 13), positionné le disque avec les crans sur le dessus en fonction de votre type de préparation (couper en tranche ou râper).

IMPORTANT : Pour éviter de surchauffer le moteur, ne dépassez pas le temps d'utilisation en continu au-delà de 3 minutes. Laissez reposer l'appareil 15 minutes entre chaque utilisation de 3 minutes.

Utilisation des poussoirs :

Types de poussoir		Utilisation	A utiliser avec disque
4a. Poussoir pour ingrédents grandes tailles	Le poussoir 4a doit être combiné avec les poussoirs 4b et 4c. Insérez l'ingredient dans la cheminée puis poussez l'ingredient avec le poussoir 4a combiné au 4b et 4c.	12 13 14
4b. Poussoir pour ingrédents tailles moyennes	Insérez d'abord le poussoir 4a dans la cheminée. Puis insérez le 4c dans le poussoir 4b pour les combiner. Insérez l'ingredient dans le trou du poussoir 4a puis poussez le avec le poussoir 4b combiné avec le 4c.	12 13 15
4c. Poussoir pour petits ingréduents	Combinez les poussoirs 4a et 4b, insérez l'ensemble dans la cheminée. Insérez l'ingredient dans le trou du poussoir 4b puis poussez le avec le poussoir 4c.

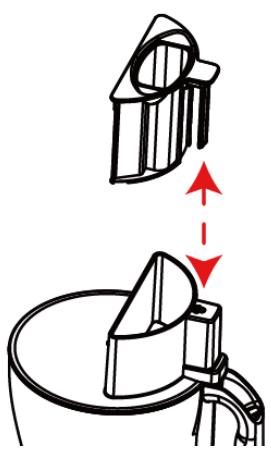

IMPORTANT : lors de la mise en place du poussoir 4a, assurez que la tige du poussoir soit bien insérée dans le tuyau de la cheminée du bol couvercle. Si l'ensemble est mal assemblé, le robot ne fonctionnera pas.

Anomalies de fonctionnement

Anomalies	Causes	Solutions
L'appareil ne fonctionne pas après branchement.	1. Mauvais montage des accessoires. 2. Le couvercle est mal mis.	1. Démonter et remonter les accessoires. 2. Débranchez l'appareil et remettez le couvercle.
Bruit ou vibrations anormaux pendant le fonctionnement.	1. Bruits de grincement/craquement. 2. Vibration du moteur, des accessoires. 3. Les accessoires sont mal assemblés. 4. L'appareil n'est pas posé sur une surface plane et stable.	1 & 2. Ceci est normal : cessons indiquent que les ingrédients sont en train d'être mixés. 3. Débranchez l'appareil et remontez correctement les accessoires. 4. Débranchez l'appareil et placez-le sur une surface plane et stable.
Les disques ne rapient ou ne tranchent pas.	1. Les trous des disques sont obstrués.	1. Débranchez l'appareil, et enlevez les ingrédients obstruant les trous.
L'appareil ralentit ou s'accêt brusquement.	1. La protection anti-surchauffe du moteur est activée. 2. Dépassement de la capacité maximale.	1. Mettez à l'accut l'appareil, débranchez-le et laissez le moteur reposer pendant 30 minutes. 2. Débranchez l'appareil et enlevez le surplus des ingrédients.

DANGER : Enaucun cas, ne tentez jamais de réparer par vous-même l'appareil. Veuillez contacter le fabricant, le centre de service agréé ou un technicien qualifié pour le faire examiner ou réparer, ou effectuer un réglage électrique ou mécanique.

NETTOYAGE ET ENTRETIEN

1. A la fin de votre utilisation, éteignez votre appareil en positionnant le sélecteur sur 0.
2. Débranche le cable d'alimentation de la prise secteur.
3. Assurez-vous de tous jours débrancher l'appareil avant toute opération de nettoyage. Ne placez pas le bloc moteur dans le lave-vaisse et n'immergez pas l'appareil dans l'eau.

Nettoyer le bloc moteur :

Utilisez un chiffon deux ou une éponge imbibée avec un produit à ph neutre pour nettoyer les surfaces de l'appareil.
✓ N'utilisez jamais d'éponges métalliques et produits agressifs pour éviter d'abimer l'appareil.

Nettoyer les accessoires :

Les accessoires (bol, couvercle, disques, lames, etc.) peuvent être mis au lave-vaisse. Nous vous conseillons de lancer un programme à basse température.
√Vous pouvez aussi les laver avec une éponge imbibée de liquide vaisselle, les rincez à l'eau chaude puis les séchez avec un chiffon doux.
✓ Pour enlever les taches résistantes, nous vous conseillons de replir les Bols d'eau chaude avec du liquide vaisse et laisser reposer pendant 30 min. puis nettoyer avec une Brosse plastique.
√ N'utilisez jamais d'éponges métalliques et produits agressifs pour éviter d'abimer l'appareil.

DANGER : Risque de coupure ! Les lames livrées avec votre apparéil sont très tranchantes ! Soyez prudent lorsque vousdez虑 les manipuler ou les nettoyer. N'utilisez pas de produits tranchants, toxiques et agressifs tel que alcools à brûler, décapants industriels, solvants pour nettoyer votre apparéil car ces derniers risquent de l'endommager.

INFORMATION TECHNIQUE

Produit	Robot Multifonctions
Référence	TK361
Tension	220V-240V ~ 50/60Hz
Puisance	1000W
