EX-AC7-2 - Climatiseur EXCELINE - Notice d'utilisation et mode d'emploi gratuit

EX-AC7-2 EXCELINE

Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction

Bienvenue chez ELECTRO DEPOT.

+ Ne pas utiliser cet appa- reil dans des endroits hu- mides, et ne pas mettre en contact avec l'eau.

e Ne pas utiliser dans une pièce comble.

+ Ne pas soumettre l'appa- reil à des chocs ou à des vibrations.

+ Contrôler la tension du réseau. Le climatiseur est prévu uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 V (50 Hz).

+ L'appareil doit toujours

- la tension de raccorde- ment est bien la même que celle de La plaque signalétique,

- la prise et l'approvision- nement en courant sont adaptés à l'appareil,

- la fiche du câble est adap- tée à La prise de courant.

Retirer toujours la fiche de la prise lorsque l'appareil n'est pas utilisé.

+ Un disjoncteur magnétique thermique ou un fusible de sécurité de 16 À doit être installé en amont de l'inter- rupteur principal de votre appareil.

Le produit doit être installé

en respectant Les règles

nationales de raccorde- ment électrique.

+ Cet appareil peut être uti- lisé par des enfants âgés

IL convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Ce produit est conforme aux exigences imposées par Les directives 2014/35/

UE (abrogeant La directive 73/23/CÈE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant La directive 89/336/CEE). Cet appareil est unique- ment destiné à une utili- sation domestique et inté- rieur.

reil, veuillez vous référer au paragraphe correspondant

Pour les instructions de

nettoyage et d'entretien,

veuillez vous référer au paragraphe nettoyage et

entretien à la page 15.

- Les instructions d'emploi

doivent être fournies et

conserver avec l'appareil afin que celui-ci puisse être utilisé sans danger.

ATTENTION : ne jamais

laisser fonctionner cet ap-

+ Ne pas percer et ne pas brûler.

+ Sachez que les gaz réfri- gérants peuvent être ino- dores.

Si l'appareil est installé, utilisé ou entreposé dans un endroit non ventilé, La pièce doit être conçue de manière à éviter l'accumu- lation de fuites de réfrigé- rant entraînant un risque d'incendie ou d'explosion dû à l'ignition du réfrigérant causé par Les chauffages

électriques, les poêles, ou d'autres sources d'inflam- mation.

L'appareil doit être stocké

+ Les réparations doivent être effectuées en fonction des recommandations du fabricant. L'entretien et Les répara- tions qui nécessitent l'as- sistance d'un autre per- sonnel qualifié doivent être effectués sous La supervi- sion d'une personne spé- cifiée dans l'utilisation de réfrigérants inflammables.

Maintenir et stockage

- L'appareil doit être entre- posé dans un endroit bien ventilé où La taille de La pièce correspond à la su- perficie de la pièce indi- quée pour l'utilisation.

L'appareil doit être entre- posé dans une pièce sans utiliser de flammes nues {par exemple un appareil fonctionnant à gaz) et des sources d'ignition (par exemple un chauffage élec- trique en fonctionnement) L'appareil doit être entre- posé de façon à éviter que des dommages méca- niques puissent se pro- duire.

- 4 8 [6 Er À ë 2 état. Si l'appareil est endommagé ou présente un dysfonctionnement, ne l'utilisez pas et rapportez-le à votre revendeur ou service après-vente.

+ Conservez tous Les emballages hors de portée des enfants. ILexiste un risque d'accident si Les enfants jouent avec

Les matériaux d'emballage.

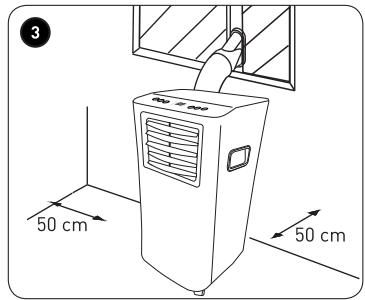

Conseils d'installation

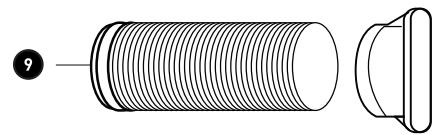

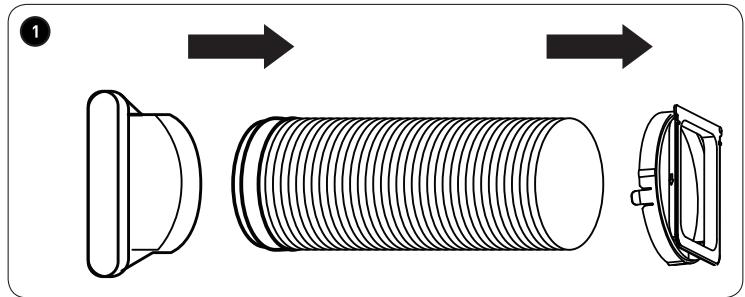

Insérer l'autre extrémité du flexible d'échappement dans Le connecteur.

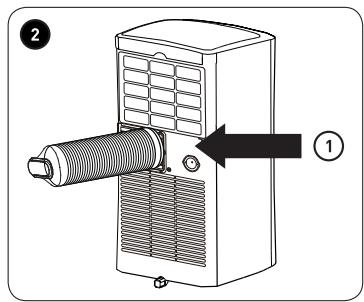

Raccorder le connecteur à la sortie située au dos de l'appareil, en faisant glisser Le connecteur du flexible dans la fente à l'arrière de l'appareil.

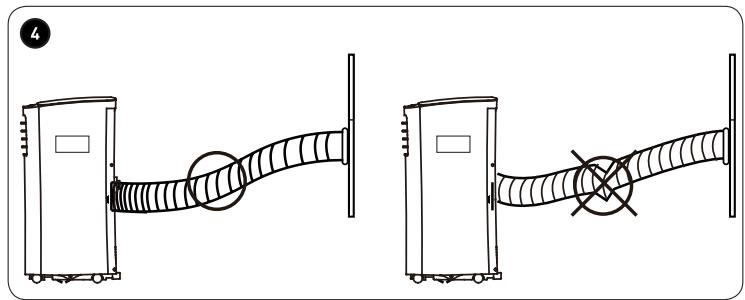

Cette longueur a été fixée en fonction des spécifications du climatiseur. Ne pas utiliser de rallonge ni d'autre tuyau que celui fourni, car cela pourrait affecter Le bon fonctionnement de l'appareil L'air doit pouvoir circuler librement, toute obstruction pouvant provoquer la surchauffe du climatiseur. S'assurer que Le tuyau ne s'entortille pas et ne fasse pas de coude.

Remarque : en mode CLIMATI- SATION, Le tuyau d'évacuation

d'air doit ventiler l'air chaud à l'extérieur.

+ La fonction de refroidissement s'éteint lorsque la température ambiante est inférieure à La température program- mée. La ventilation continue toutefois de fonctionner au niveau réglé. La fonction de refroidissement se remet en marche dès que La température ambiante dépasse La température programmée.

+ La température programmée peut être de 16 °C et 31 °C.

Mode DÉSHUMIDIFICATION

+ En mode CLIMATISATION, si vous appuyez sur Le bouton « HAUT » ou « BAS », La température réglée s'af- fiche et peut être ajustée. La tempé- rature ne peut être réglée qu'en mode climatisation.

+ Lorsque vous arrêtez Le climatiseur, attendre 3 minutes avant de Le re- mettre en marche.

Commande de la vitesse de ventilation

+ En mode CLIMATISATION et VENTILA- TION : 2 vitesses peuvent être réglées :

+ F2= Vitesse rapide

+ Mise en marche automatique : lorsque l'appareil est en veille, appuyer sur le bouton du minuteur pour sélectionner Le nombre d'heures souhaité avant que l'appareil se mette en marche automa- tiquement en mode CLIMATISATION.

+ Sile minuteur est programmé [même

Lorsque l'appareil est éteint), l'indica- teur affiche Le nombre d'heures restant avant La mise en marche automatique. Le temps peut être réglé entre 1 à 24 heures.

sur la commande « Sommeil », La vitesse de ventilation est basse. La température augmente de 1 °C après

La 1° heure, puis maintient cette tem- pérature.

+ Anoter que la fonction Sommeil n'est

disponible qu'en mode CLIMATISATION

{elle ne fonctionne pas en mode VEN- TILATION où DÉSHUMIDIFICATION).

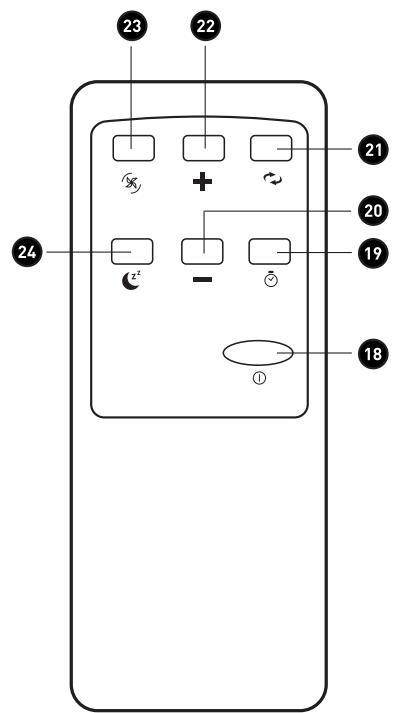

+ La diriger vers Le panneau de com-

mandes du climatiseur.

Pour toutes opérations d'entretien et de net- toyage, il est IMPERATIF de débrancher l'appareil pour des raisons de sécurité.

Ne pas utiliser de produits chimiques ou de déter- gents pour le nettoyage, qui pourraient facilement abîmer, ou déformer votre appareil.

Nettoyer le climatiseur avec un chiffon légèrement humide, et le sécher.

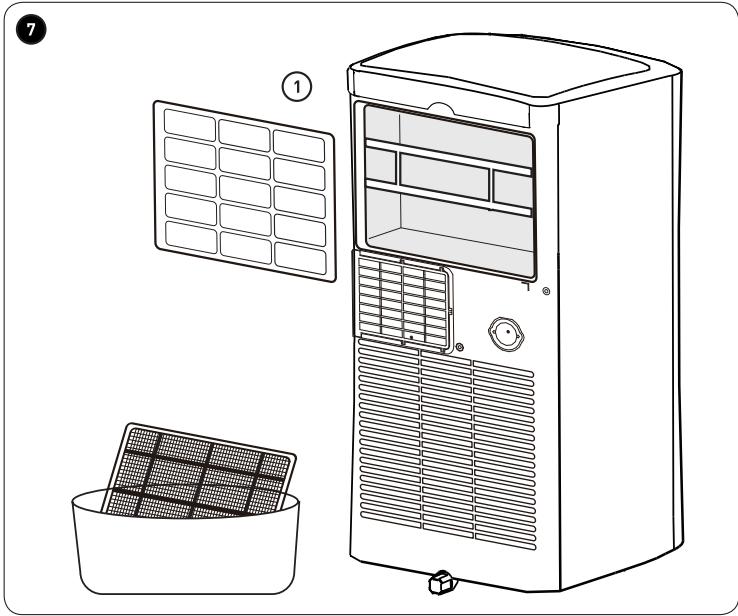

Maintenance du filtre a air

Pour une meilleure effi- cacité, le filtre à air doit

être nettoyé au bout de 100 heures d'utilisation. Pour Le nettoyer : arrêter l'appareil et dévisser La vis du milieu, retirer le filtre à air.

@ Nettoyer et réinstaller le

filtre à air : en cas de sale- té évidente, laver Le filtre à l'eau savonneuse tiède, Le rincer et Le sécher avant de le replacer dans son com- partiment.

Revisser la vis du milieu.

260108-IM-Aîr Conditioner-Vo7-181218 (Mult}.indb 15

Ne fonctionne + Le disjoncteur ou Le fusible est grillé. pas. + Patientez 3 minutes et rallumez l'appareil. IL se peut que Le

disjoncteur empêche l'appareil de fonctionner.

+ Les piles de La télécommande sont déchargées. + La fiche n'est pas branchée correctement.

Fonctionne seu- + Si La température réglée est proche de La température am- lement quelques biante, vous pouvez diminuer La température réglée. instants. + Sortie d'air obturée par un obstacle. Retirez cet obstacle.

Fonctionne, mais + Porte ou fenêtre ouverte. ne refroidit pas. + Un autre appareil de chauffage fonctionne (chauffage, lampe, etc.].

+ Le filtre à air est sale. Nettoyez-le + Sortie ou admission d'air colmatée. + Température réglée excessive.

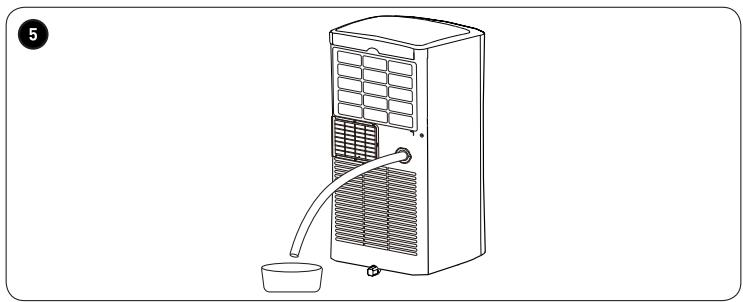

Ne fonctionne + Vidangez l'eau dans un récipient au moyen du tuyau de vidange

témoin ALARME pas, consultez un technicien qualifié.

Le système de réfrigération, Les mesures de précautions suivantes doivent être respectées avant de procéder à tous travaux sur le système.

1.2. Procédure d'exécution des travaux :

Les travaux doivent être effectués selon une procédure contrôlée, de manière à réduire au minimum tout risque de présence de gaz ou de vapeurs inflammables pendant l'exécution des travaux.

1.3. Zone de travail générale : Tous les membres du personnel de maintenance et toutes autres personnes travaillant dans la zone locale doivent être informés de La nature des travaux effectués. Les travaux dans des espaces confinés doivent être évités. La zone autour de l'espace de travail doit être cloisonnée. Assurez-vous que Les conditions dans la zone ont été sécurisées par Le contrôle des matériaux inflammables.

1.4. Vérification de La présence de réfrigérant : La zone doit être contrôlée à l'aide d'un détecteur de réfrigérant approprié avant et pendant les travaux, afin de s'assurer que Le technicien est conscient de l'existence d’atmosphères potentiellement inflammables. Assurez-vous que

260108-IM-Aîr Conditioner-Vo7-181218 (Mult).indb 17

Présence d'extincteur : Si des travaux à chaud doivent être effectués sur l'équipement de réfrigération ou sur toute pièce

éventuellement être rejeté dans L'espace environnant. Avant Le début des travaux, La zone autour

de l'équipement doit être examinée

afin de s'assurer qu'il n'y a pas de

danger d'inflammabilité ou de risque

d'inflammation. Les panneaux d'« Interdiction de fumer » doivent

être placés en évidence.

ou qu'elle est correctement aérée avant d'entrer dans Le système ou d'effectuer des travaux à chaud.

Une certaine aération doit être maintenue pendant La durée des travaux. L'aération doit disperser en toute sécurité tout réfrigérant libéré et de préférence l'expulser vers l'extérieur dans l'atmosphère. Contrôles de l'équipement de réfrigération : Lorsque des composants électriques sont remplacés, ils doivent être adaptés à l'usage prévu et aux spécifications appropriées. Respectez en permanence les directives du fabricant en matière de maintenance et de services. En cas de doute, consultez Le service technique du fabricant pour obtenir de l'aide.

Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigérants inflammables : La charge correspond aux dimensions de la pièce dans laquelle Les pièces contenant du réfrigérant sont installées ; les machines et Les bouches d'aération fonctionnent de manière adéquate et ne sont pas obstruées ; en cas d'utilisation d'un circuit de réfrigération indirect, Le circuit secondaire doit être vérifié afin de détecter La présence de réfrigérant ; le marquage apposé sur l'équipement reste visible et lisible.

Les marquages "k'ket Les signes illisibles doivent être corrigés ; Les conduites ou les composants de réfrigération sont installés dans une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder Les composants contenant du réfrigérant, à moins que Les composants ne soient construits avec des matériaux

électriques : La réparation et La maintenance des composants

électriques doivent inclure Les contrôles de sécurité initiaux ainsi que les procédures d'examen des composants. En cas de défaut susceptible de compromettre La sécurité, aucune alimentation électrique ne doit être raccordée

au circuit jusqu'à La résolution satisfaisante du problème. Si

Le défaut ne peut être corrigé immédiatement mais qu'il est nécessaire de continuer l'utilisation, une solution temporaire adéquate doit être utilisée. Ce problème doit

être signalé au propriétaire de l'équipement afin que toutes Les parties soient informées.

Les contrôles de sécurité initiaux doivent comprendre : la décharge des condensateurs : cette opération doit

être effectuée en toute sécurité afin d'éviter toute éventualité de forma- tion d'étincelles ; s'assurer qu'aucun composant ni câblage électrique sous tension n’est exposé Lors de la charge, de La récupération ou de La purge du système ; la présence de continuité de la mise à La terre.

RÉPARATIONS DE COMPOSANTS SCELLÉS Lors des réparations de composants scellés, toutes Les alimentations

électriques doivent être débranchées de l'équipement utilisé avant tout enlèvement de couvercles scellés, etc. S'il est absolument nécessaire de disposer d'une alimentation électrique de l'équipement pendant Les travaux de réparation, une une technique de détection de fuites

L'appareil est correctement monté. As- surez-vous que Les joints ou Les maté- riaux d'étanchéité ne se sont pas dé- gradés de telle sorte qu'ils ne servent plus à empêcher l'infiltration d'atmos- phères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant.

REMARQUE : L'utilisation d'un scellant à base de silicone peut nuire à l'effi- cacité de certains types d'équipement de détection de fuites. Les composants à sécurité intrinsèque ne doivent pas nécessairement être isolés avant de faire l'objet de travaux.

RÉPARATION DE COMPOSANTS À

SÉCURITÉ INTRINSÈQUE N'appliquez aucune charge inductive ou capacitive permanente sur Le cir- cuit sans vous assurer que cela ne dépassera pas la tension et Le courant admissibles pour l'équipement utilisé. Les composants à sécurité intrinsèque sont Les seuls types sur lesquels on peut travailler Lorsqu'ils sont sous tension dans une atmosphère inflam- mable. L'appareillage d'essai doit être au calibrage correct. Remplacez Les composants uniquement par des pièces indiquées par Le fabricant.

260108-IM-Aîr Conditioner-Vo7-181218 (Mult).indb_ 19

Nettoyage et entretien

à une pression excessive, à des vibra- tions, aux arêtes vives ou à tout autre effet néfaste sur l'environnement. La vérification doit également prendre en compte les effets du vieillissement ou des vibrations continuelles provenant de sources telles que les compres- seurs ou les ventilateurs.

DÉTECTION DE RÉFRIGÉRANTS INFLAMMABLES En aucun cas, des sources d'inflamma- tion potentielles ne doivent être utili- sées pour rechercher ou détecter des fuites de réfrigérant. Une torche aux halogénures (ou tout autre détecteur utilisant une flamme nue] ne doit pas

être utilisée. {au moyen de vannes d'arrêt) dans une partie du système éloignée de la fuite. L'azote libre d'oxygène (OFN) doit en- suite être purgé à travers Le système avant et pendant Le processus de bra- sage.

VIDANGE ET ÉVACUATION Lorsque vous entrez dans Le circuit de réfrigérant pour effectuer des répara- tions - ou à toute autre fin -, utilisez

Les procédures classiques. Toutefois, il est important de suivre Les meilleures pratiques car l'inflammabilité est un facteur à prendre en compte. La procé- dure suivante doit être respectée : vi- danger Le réfrigérant ; purger Le circuit avec un gaz inerte ; évacuer ; purger à nouveau avec un gaz inerte ; ouvrir Le circuit par coupure ou brasage. La charge de réfrigérant doit être récupé- rée dans Les bonnes bouteilles de récu- pération. Le système doit être « vidé » avec OFN pour rendre l'unité sûre. IL peut s'avérer nécessaire de répéter ce processus à plusieurs reprises. L'air ou l'oxygène comprimé ne doit pas être utilisé pour cette tâche. La vidange doit être réalisée en rompant Le vide dans le système avec OFN et en continuant à remplir jusqu'à atteindre la pres- sion de fonctionnement, puis en rel- chant dans l'atmosphère et en tirant finalement vers Le vide. Ce processus

PROCÉDURES DE CHARGE En plus des procédures de charge conventionnelles, Les exigences sui- vantes doivent être respectées.

Assurez-vous que Les différents réfri- gérants ne soient pas contaminés Lors de l'utilisation d'un équipement de charge. Les tuyaux ou Les conduites doivent être aussi courts que possible pour réduire au minimum La quantité de réfrigérant qu'ils contiennent.

Les bouteilles doivent être maintenues

Assurez-vous que le système de réfri- gération est mis à La terre avant de Le charger avec du réfrigérant.

Étiquetez Le système Lorsque La charge est terminée (si ce n'est déjà fait). IUconvient de veiller à ne pas remplir excessivement le système de réfrigé- ration.

Avant de recharger Le système, il doit faire l'objet d'un essai de pression avec

OFN. Le système doit être soumis à un test d'étanchéité à La fin de La charge mais avant La mise en service. Un contrôle d'étanchéité doit être effectué avant de quitter Le site.

MISE HORS SERVICE Avant d'exécuter cette procédure, il est essentiel que Le technicien connaisse

Isolez Le système électriquement. Avant de commencer La procédure, s'assurer que : un équipement de ma- nütention mécanique est disponible, si nécessaire, pour le maniement des bouteilles de réfrigérant ; tout l'équi- pement de protection individuelle est disponible et utilisé correctement ; Le processus de récupération est super- visé en permanence par une personne compétente ; l'équipement de récupé- ration et les bouteilles sont conformes aux normes appropriées.

Pompez Le système de réfrigérant, si possible.

Si Le vide n'est pas possible, créez un collecteur de sorte que le réfrigérant puisse être vidé de différentes parties du système.

Assurez-vous que le bouteille est pla- cée sur la balance avant La récupéra- tion.

Démarrez La machine de récupération, puis faites fonctionner conformément aux instructions du fabricant.

Ne pas remplir excessivement Les bou- teilles (pas plus de 80 % du volume en charge liquide].

Ne pas dépasser La pression maximale de fonctionnement de la bouteille, même temporairement.

Lorsque Les bouteilles ont été correc- tement remplies et que le processus

260108-IM-Air Conditioner-Vo7-181218 (Mut).indb 21

être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié.

ÉTIQUETAGE L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vidé du réfrigérant. L'étiquette doit

être datée et signée. Assurez-vous que le nombre correct de bouteilles permettant de contenir la charge totale du système est dis- ponible. Tous les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfri- gérant (c.-à-d. des bouteilles spéciales pour la récupération du réfrigérant). Les bouteilles doivent être équipées d'une soupape de surpression et des vannes d'arrêt associées en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant La récupé- ration.

L'équipement de récupération doit être en bon état de fonctionnement avec

être disponible et en bon état de fonc- tionnement. Les tuyaux doivent être complets avec des raccords débran- chés sans fuite et en bon état. Avant d'utiliser la machine de récupération, assurez-vous qu'elle est en bon état de fonctionnement, correctement en- tretenue et que tous Les composants

électriques associés sont scellés afin d'empêcher l'inflammation en cas de libération de réfrigérant. Consultez Le fabricant en cas de doute.

Le réfrigérant récupéré doit être ren- voyé au fournisseur de réfrigérant dans La bouteille de récupération appropriée, et Le billet de transfert de déchets correspondant doit être pré- paré. Ne pas mélanger les réfrigérants dans Les unités de récupération et en particulier dans Les bouteilles.

Si des compresseurs où des huiles de compresseurs doivent être éliminés, assurez-vous qu'ils ont été évacués à un niveau acceptable pour vous assu- rer que Le réfrigérant inflammable ne reste pas dans le Lubrifiant. Le pro- cessus d'évacuation doit être effec- tué avant Le renvoi du compresseur aux fournisseurs. Seul un chauffage

électrique du corps du compresseur doit être utilisé pour accélérer ce pro- cessus. Lorsque de l'huile est évacuée d'un système, elle doit être effectuée en toute sécurité.

COMPÉTENCE DU PERSONNEL DE SERVICES Généralités

Une formation spéciale, en plus des pro- cédures de réparation habituelles des

équipements frigorifiques, est nécessaire Lorsqu'un équipement contenant des réfri- gérants inflammables est affecté.

Les compétences acquises doivent être documentées par un certificat.

La mise hors tension de l'appareil ou l'ouverture du boîtier n'a pas d'effet significatif sur La sécurité. Néan- moins, il est possible que du réfri- gérant qui fuit s'accumule à l'inté- rieur du boîtier et une atmosphère inflammable se dégage à l'ouverture du boîtier.

- Boîtier aéré (voir Article GG.4) : La sécurité de l'appareil dépend de l'aération du boîtier. La mise hors tension de l'appareil ou l'ouverture du boîtier ont un impact significatif sur la sécurité. Des précautions doivent

être prises pour assurer une aération suffisante au préalable.

1842/2018 4:43 PM Nettoyage et entretien

fuite de réfrigérant est possible. Informations sur les procédures Déchargez les condensateurs de ma- correctes d'exécution des travaux : nière à ne causer aucune étincelle. a] Mise en service + Lorsque Le brasage est requis, les pro- *__ Assurez-vous que la surface de plan- cédures suivantes doivent être effec-

cher est suffisante pour la charge de tuées dans Le bon ordre :

réfrigérant ou que Le conduit d'aération _Vidangez le réfrigérant. Si la récupé-

est correctement monté. ration n'est pas exigée par les régle-

+ Raccordez Les tuyaux et effectuez un mentations nationales, vidangez le test d'étanchéité avant de charger du réfrigérant vers l'extérieur. Veillez à réfrigérant. ce que Le réfrigérant vidangé ne pré-

+ Vérifiez Les équipements de sécurité sente aucun danger En cas de doute, avant la mise en service. une personne devrait garder La sortie. b] Maintenance Veillez à ce que le réfrigérant vidangé + L'équipement portatif doit être réparé ne retourne pas dans Le bâtiment.

à l'extérieur ou dans un atelier spé- - Évacuez Le circuit de réfrigérant.

cialement équipé pour entretenir Les - Purgez Le circuit de réfrigérant avec

unités comportant des réfrigérants de l'azote pendant 5 minutes. inflammables. - Évacuez à nouveau.

+ Assurez une aération suffisante sur le - Retirez Les pièces à remplacer par lieu de réparation. coupure et non à la flamme.

+ Soyez conscient qu'un dysfonctionne- - Purgez Le point de brasage avec de

ment de l'équipement peut être causé l'azote pendant Le processus de bra-

par une perte de réfrigérant et qu'une sage. . .

fuite de réfrigérant est possible. - Effectuez un test d'étanchéité avant

+ Déchargez Les condensateurs de ma- de charger du réfrigérant.

nière à ne causer aucune étincelle. La * Remontez Les boîtiers scellés avec

procédure standard pour court-circui- précision. Si Les joints sont usés, rem-

ter Les bornes du condensateur crée placez-les. LL,

généralement des étincelles. + Vérifiez Les équipements de sécurité

+ Remontez Les boîtiers scellés avec avant La mise en service. précision. Si les joints sont usés, rem- d}_ Mise hors service placez-les. + Si la sécurité est affectée lorsque

+ Vérifiez les équipements de sécurité l'équipement est mis hors service, La avant la mise en service. charge de réfrigérant doit être vidan- FR 23

260108-IM-Aîr Conditioner-Vo7-181218 (Multi) indb_ 28 1842/2018 443 PM

L'emplacement de l'équipement. Soyez conscient qu'un dysfonctionne- ment de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible. Déchargez les condensateurs de ma- nière à ne causer aucune étincelle. Vidangez Le réfrigérant. Si La récupé- ration n'est pas exigée par Les régle- mentations nationales, vidangez le réfrigérant vers l'extérieur. Veillez à ce que Le réfrigérant vidangé ne pré- sente aucun danger. En cas de doute, une personne devrait garder La sortie. Veillez à ce que Le réfrigérant vidangé ne retourne pas dans Le bâtiment. Évacuez le cireuit de réfrigérant. Purgez Le circuit de réfrigérant avec de l'azote pendant 5 minutes. Évacuez à nouveau.

Remplissez d'azote jusqu'à la pression atmosphérique.

Mettez une étiquette sur l'équipe- ment indiquant que Le réfrigérant a

Assurer une aération suffisante sur Le lieu de travail.

Vidangez Le réfrigérant. Si La récupé- ration n'est pas exigée par Les régle- mentations nationales, vidangez Le réfrigérant vers l'extérieur. Veillez à ce que Le réfrigérant vidangé ne pré- sente aucun danger. En cas de doute, une personne devrait garder La sortie.

Veillez à ce que Le réfrigérant vidangé ne retourne pas dans le bâtiment. Évacuez le circuit de réfrigérant. Purgez le circuit de réfrigérant avec de l'azote pendant 5 minutes. Évacuez à nouveau.

Découpez Le compresseur, puis vidan- gez l'huile.

Les signes relatives aux appareils simi- laires utilisés dans une zone de travail sont généralement régis par Les réglementa- tions locales et définissent Les exigences minimales en matière de signalisation de sécurité et/ou de santé pour un lieu de travail.

Tous les panneaux requis doivent être en- tretenus et Les employeurs doivent veiller à ce que les employés reçoivent une instruc- tion et une formation appropriées et suf- fisantes sur la signification des panneaux de sécurité appropriés et sur Les mesures

à prendre en relation avec ces panneaux. L'efficacité des signes ne devrait pas être diminuée par un trop grand nombre de signes placés ensemble.

Tous Les pictogrammes utilisés doivent être aussi simples que possible et ne contenir que des détails essentiels.

Mise au rebut des équipements utilisant des réfrigérants inflammables

Voir Les réglementations nationales.

Rangement des équipements/appareils

Le rangement de l'équipement doit être conforme aux instructions du fabricant.

+ _ Veuillez conserver l'em- ballage pour ranger votre appareil lorsque vous ne l'utilisez pas sur une plus longue période.

260108-IM-Aîr Conditioner-Vo7-181218 (Mult).indb 25

Mettre au rebut l'emballage de manière respectueuse de l'environnement et Le rendre disponible pour Le service de collecte des matières recy- clables.

à cet effet, où elles seront traitées d’une manière respectueuse de l'environnement.

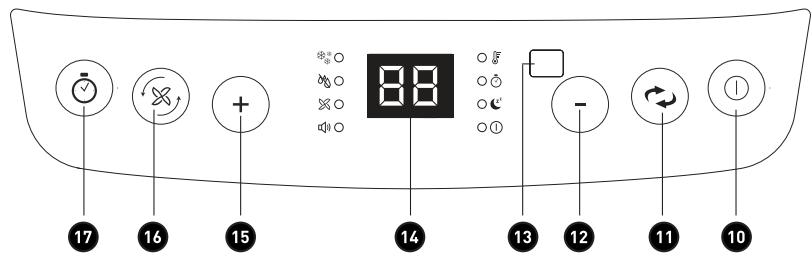

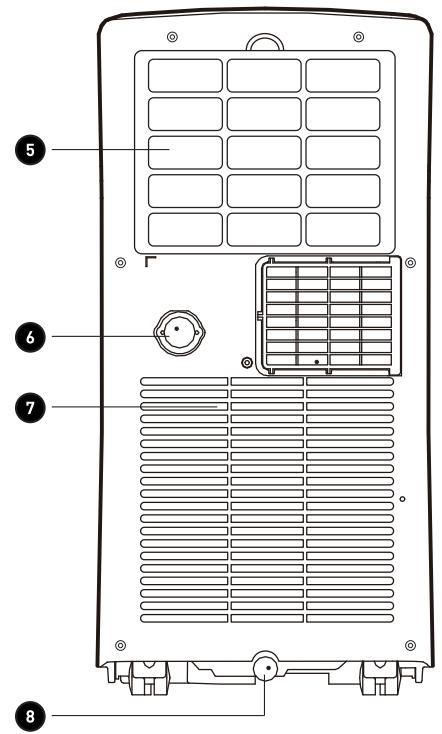

Botôn de modo para Ô Tubo de evacuaciôn 21] 29) seleccionar climatizacién, deshumidificaciôn o ventilacién : Botôn de alto para aumentar La © Conené dle eme apagéte @ + temperatura 0 el temporizador Botôn de velocidad para se- C1] Comando de modo [funcién) 23] &, leccionar la velocidad lenta o répida F2) Comando de bajo (bajar La 2€ Botén de reposo para seleccio- L temperatura o el temporizador] nar la funcién reposo D. ES 61

+ En modo de funcionamiento, La panta-

La indica La temperatura que se quiere lograr.

PRECAUCION: Antes de poner elclimatizador en marcha, debe

mantenerse en posiciôn vertical durante 2 horas como minimo.

MA se enciende. sin funcionar, consulte a un técnico cualificado. La pantalla indi- + E significa que el sensor de temperatura ambiente esté de- ca Eî o EZ. fectuoso. + E2 significa que el sensor de temperatura situado sobre el vaporizador estä defectuoso. + Péngase en contacto con el servicio posventa. 68 ES El nitrégeno Libre de oxigeno (OFN) se purgarä a través del sistema antes y durante la tarea de soldadura.

Elrefrigerante recuperado debe devol- verse al proveedor de refrigerante en el cilindro de recuperacién adecuado y se debe preparar la correspondiente Nota de transferencia de residuos. No mezcle refrigerantes en una misma unidad de recuperaciôn, especialmen- te en Los cilindros.

Si se van a eliminar compresores 0 aceite de Los compresores, asegürese

La duda, una persona debe proteger Las señales para aparatos similares que se la salida. Tenga especial cuidado de “527 ©n Un #rea de trabajo generalmente que el refrigerante drenado no vuelva °Stän abordadas por las normativas locales

à fluir al edifico. y establecen Los requisitos minimos para + Evacue el circuito refrigerante. La provisiôn de señales de seguridad ylo de + Purgue el circuito refrigerante con Salud para on lugar de trabajo. nitrégeno durante 5 minutos. Todas las señales requeridas deben man- « Vueka a evacuer. tenerse y los patrones deben asegurarse + Llene con nitrégeno hasta la presiôn de que los empleados reciban instruccién atmosférica. y formacién adecuadas y suficientes sobre + Coloque una etiqueta en el equipo eLsignificado de Las señales de seguridad para indicar que el refrigerante se ha adecuadas yles medidas que deben tomar- retirado. se en relaciôn con estas señales. La efectividad de las señales no debe verse e)] Eliminacién disminuida por la colocaciôn de demasia- + Asegürese de que haya suficiente ven- das señales juntas. tilacién en el lugar de trabajo. Los pictogramas utilizados deben ser Lo + Retire el refrigerante. Si La normati- ms simples posible y contener solo La va nacional no exige La recuperaciôn, _ informacién esencial. drene el refrigerante hacia el exterior. Tenga cuidado de que el refrigerante Eliminacién de equipos que contienen drenado no cause ningün peligro. En refrigerantes inflamables La duda, una persona debe proteger Véase Las normativas nacionales. la salida. Tenga especial cuidado de : : que el refrigerante drenado no vuelva Almacenamiento de equipos/aparatos a fluir aledificio. Elalmacenamiento de equipos debe cum- + Evacue el circuito refrigerante. plir con las instrucciones del fabricante. + Purgue el circuito refrigerante con nitrégeno durante 5 minutos.
