STAR SHOW30 - Laser BEE STAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laser de spectacle
Marque	BEE STAR
Modèle	STAR SHOW30
Source lumineuse	Laser vert 30mW, 532 nm
Classe laser	3B (EN60825-1:2014)
Modes de fonctionnement	MUSIC, AUTO, DMX, Maître/Esclave
Alimentation	Adaptateur secteur 12 V DC/AC, 230 V / 50-60 Hz, 15 W
Dimensions	250 x 210 x 105 mm
Poids	2,5 kg
Télécommande	Oui (incluse)
Clés de sécurité	2 clés (verrouillage faisceau)
Connecteur INTERLOCK	Oui (avec bouchon de sécurité)
Voyant de sécurité	« Laser Beam Active » (indique faisceau actif)
Protocole DMX	Oui (9 canaux, XLR 3 broches)
Usage	Professionnel, intérieur uniquement
Normes	EN60825-1:2014, LVD 2014/35/EU
Contenu de l'emballage	Laser STARSHOW30, adaptateur secteur, télécommande, 2 clés, connecteur INTERLOCK, notice d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de liquides.
Réparabilité	Réparation par un professionnel qualifié uniquement.

FOIRE AUX QUESTIONS - STAR SHOW30 BEE STAR

Comment allumer le laser STAR SHOW30 ?

Assurez-vous que la clé de sécurité est en position 'ON' et que le connecteur INTERLOCK est correctement branché. Branchez l'adaptateur secteur. Utilisez le bouton ON/OFF de la télécommande ou le panneau de contrôle pour allumer l'appareil.

Quels sont les modes de fonctionnement disponibles ?

L'appareil propose quatre modes : AUTO (défilement automatique de motifs), MUSIC (réaction à la musique), DMX (contrôle via console) et Maître/Esclave (synchronisation de plusieurs lasers).

Comment utiliser le mode DMX ?

Appuyez sur MODE jusqu'à afficher 'd001', réglez l'adresse DMX avec UP/DOWN, puis validez avec ENTER. Connectez la console DMX via un câble XLR 3 broches. Consultez le tableau des canaux dans la notice pour assigner les fonctions.

Que faire si le laser ne s'allume pas ?

Vérifiez que la clé de sécurité est en position 'ON', que le connecteur INTERLOCK est enfoncé, que l'adaptateur secteur est bien branché et que le voyant 'Laser Beam Active' est allumé. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer le laser ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et non abrasif pour essuyer le boîtier. Ne pas utiliser de solvants, d'alcool ou de produits liquides. Nettoyez la lentille avec un chiffon spécial optique si nécessaire.

Est-il sécuritaire pour le public ?

L'appareil est un laser de classe 3B et peut causer des lésions oculaires en cas d'exposition directe ou indirecte. Il doit être installé de manière à ce que le public ne puisse pas regarder directement le faisceau. Utilisation professionnelle uniquement.

Quelle est la garantie de l'appareil ?

La garantie ne couvre pas les dommages dus à une mauvaise manipulation ou utilisation. Consultez la notice pour les conditions exactes. Pour toute réclamation, contactez votre revendeur ou importateur (CONOR SAS).

Puis-je utiliser le laser en extérieur ?

Non, l'appareil est destiné à un usage intérieur uniquement. Il ne doit pas être exposé à l'humidité ou à la pluie. Utilisez-le dans un environnement sec et tempéré.

Comment connecter plusieurs lasers en maître/esclave ?

Mettez le laser maître en mode AUTO, MUSIC ou DMX, et les lasers esclaves en mode 'SLAV'. Reliez-les avec un câble DMX (XLR 3 broches) en chaîne. Le maître contrôle les motifs, les esclaves le suivent.

Que signifie le voyant 'Laser Beam Active' ?

Ce voyant de sécurité, situé à l'arrière de l'appareil, indique que le faisceau laser est actif. Si le voyant est éteint, le laser ne produit pas de faisceau.

MODE D'EMPLOI STAR SHOW30 BEE STAR

Notice d'utilisation User manual

BEE STAR

Merci d'avoir besoin ce produit BEESTAR. Pour votre propre sécurité et pour une utilisation optimale de l'appareil, nous vous recommendons de dire l'ensemble des instructions de ce manuel.

Contenu de l'emballage:

1 x Laser STARSHOW30
1 x Adaptateur secteur
1 x Telecommande
2xClés
1 x Connecteur INTERLOCK
1 x Notice d'utilisation

• Conserver ce manuel pour une future consultation.
• Pour des raisons de sécurité, l'appareil doit être installé solidement.
• Ne pas couvrir l'appareil.
• L'appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.
• Tenir au sec, ne pas utiliser sous la pluie ou dans un environnement humide. Cet apparéil est destiné à une utilisation en interieur uniquement.
• Laisser une distance de sécurité de 1m minimum entre l'appareil et d'autres objets.

L'utilisateur doit respecter toutes les consignes et avertissements de ce manuel. La garantie ne couvre enaucun cas les dommages survenus à la suite d'une mauvaise manipulation ou utilisation du produit.

• Assurez-vous que le ventilateur ne soit pas bloqué et tourne librement.

ATTENTION :

APPAREIL DE CLASSE 3B

EXPOSITION AU FAISCEAU DANGEREUSE

RAYONNEMENT LASER

Radiations LASER visibles et invisibles. Evitez toute exposition directe ou indirecte aux yeux ou à la peau!

LASER Class 3B EN60825-1:2014

Ce produit est également conforme aux directives européennes suivantes:

Directive LVD 2014/35/EU

L'usage de cet apparéil est exclusivement réservé aux activités professionnelles de spectacle et d'affichage.

Lors de son utilisation, cet apparéil doit être installé de telle façon que le public ne puisse pas regarder directement la source LASER. Il est interdit d'utiliser cet apparéil pour tout autre usage que celui pour lequel il est destiné.

Ni le fabricant, ni le distributeur ne peuvent être tenus pour responsable des dommages causés par cet apparéil.

L'utilisateur est responsable du respect de la réglementation EN60825-1:2014

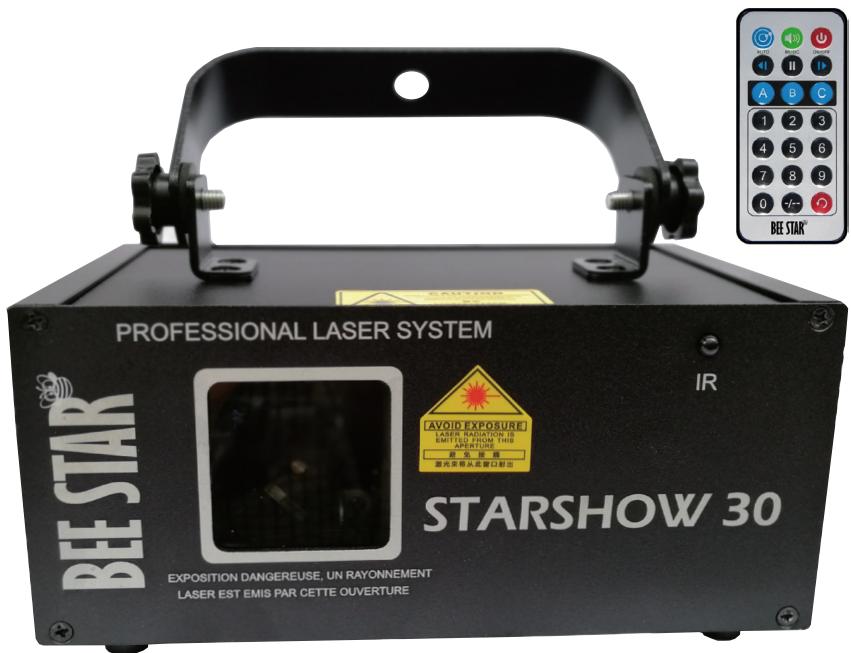

PROFESSIONAL LASER SYSTEM

O IR
STARSHOW 30

EXPOSITION DANGEREUSE, UN RAYONNEMENT

LASER EST EMIS PAR CETTE OUVERTURE

\section*{Caracteristiques techniques}

• Source Lumineuse: LASER vert 30mW 532nm
• LASER de class 3B
• Modes de fonctionnements : MUSIC / AUTO / DMX
• Alimentation électrique : Adaptateur secteur 12V DC/AC

230V / 50/60Hz / 15W

• Dimensions : 250x210x105mm
• Poids : 2,5kg

AVANT D'UTILISER L'APPAREIL

• Avant d'utiliser cet apparéil, vérifiez qu'il n'a pas été endommagé pendant le transport.

Cet apparéil est équipé de dispositifs de sécurité obligatoires selon la norme EN608265-1.

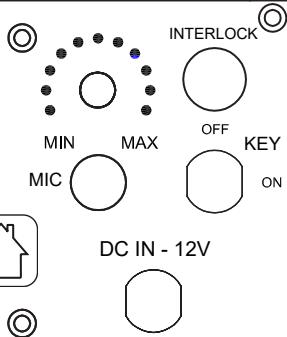

• «Lock»- Cette clé permet la condemnation du faisceau laser
• «Interlock» - Connecteur pour interrupteur d'urgence déported. L'appareil est livré avec un connecteur «bouchon». Il est impératif de garder ce «bouchon» connecté siaucun interructeur déported n'est connecté.

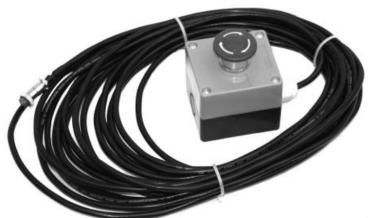

Interrupteur d'urgence dépôt.
Non fourni - Vendu en option

Connecteur " Bouchon"

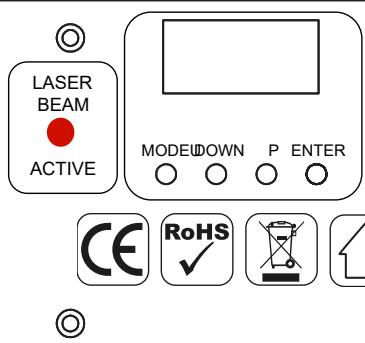

• «Laser Beam Active» - Voyant de sécurité, indiquant à l'utilisateur placé à l'arrière de l'appareil si le faisceau LASER est actif.

MISE EN SERVICE

Bouton MODE :Permet la sélection des fonctions du laser

Bouton ENTER :Permet la confirmation d'un changement de valeur, de fonction ou de mode.

Boutons UP/ DOWN:Permettent le défilament des valeurs et/ou fonctions.

Pour une utilisation en mode AUTO:

• Appuyez sur MODE jusqu'à l'affichage de «Auto».
• Utilisez les boutons UP/DOWN pour faire défiler les modes disponibles.
• Appuyez sur ENTER pour valider votrechoix.

Pour une utilisation en mode MUSIC:

• Appuyez sur MODE jusqu'à l'affichage de « Soun».
• Utilisez les boutons UP/DOWN pour faire défiler les modes disponibles
• Appuyez sur ENTER pour valider votre choix.

Le bouton rotatif placé au dessus du micro permet le réglage de la sensibilité du micro.

Pour une utilisation en mode MAITRE/ESCLAVE

• Appuyez sur MODE pour acceder à la sélection des modes de fonctionnement jusqu'à l'affichage de «SLAV»
• Appuyez sur ENTER pour valider votrechoix.

Lors d'une utilisation en MAITRE/ESCLAVE, le laser MAITRE peut être en mode AUTO, DMX ou MUSIC et le laser ESCLAVE doit être en mode SLAV.

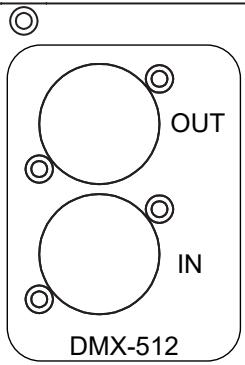

Reliez les deux lasers grâce à un cable DMX ( XLR 3 broches).

Pour une utilisation en mode DMX

• Appuyez sur MODE pour acceder à la sélection des modes de fonctionnement jusqu'à l'affichage de «d001»- Ajustez l'adresse dmx souhaitée grâce aux touches UP/DOWN.

• Appuyez sur ENTER pour valider votre choix.

Protocole DMX

CANAL	DMX	FONCTION
CH1- MODE	000-063	BLACK OUT
	063-127	MODE AUTO
	128-191	MODE MUSIQUE
	192-255	MODE DMX
CH2- GOBO	0-255	CHOIX DES GOGO (32)
CH3-ZOOM	0-127	100%-5%
	128-169	Zoom arrêté
	170-209	Zoom avant
	210-255	Mode Zoom avant & arrêté
CH4- rotation gauche/droite	000-127	0-359°
	128-255	Sens horsaire
	192-255	Sens anti-horaire
CH5 -rotation Haut/bas	000-127	0-359°
	128-191	Sens horsaire
	192-255	Sens anti-horaire
CH6- Rotation	000-127	0-359°
	128-191	Sens horsaire
	192-255	Sens anti-horaire
CH7-Mouvement gauche/droite	000-127	128 positions
	128-191	Sens horsaire
	192-255	Sens anti-horaire
CH8-mouvement Haut/bas	000-127	128 positions
	128-191	Sens horsaire
	192-255	Sens anti-horaire
CH9-	Non utilisé dans cette version

Pour une utilisation de la télécommande:

Bouton	Fonction
ON/OFF	Marche/arrêtEn mode télécommande (REM) : appuyez 1 fois pour allumer/éteindre le laser. Autres modes : Appuyez 2 sec. Pour semettre en mode REM
AUTO	Activation du mode Automatique
MUSIC	Activation du mode Musical
A B C	Changements de motifs
0 9	Sélection du motif 1 à 128
	Répétition du motif avec le motif précédent
--	Sélection du motif en entrant le nombre de motif grâce aux chiffres 0 à 9

BEE STAR

Exposition dangereuse pour les yeux.

Appareil à LASER de classe 3B

RAYONNEMENT LASER - LASER RADIATION

EXPOSITION AU FAISCEAU DANGEREUSE

AVOID EXPOSURE TO BEAM

APPAREIL ALASER DE CLASSE 3B

Rappel des caractéristiques techniques et des dangers de la radiation LASER.

Ce symbole indique qu'un rayonnement LASER est emis par cette ouverture.

Exposition dangereuse.

NOTES

NOTES

NOTES

BEE STAR

Imported by CONOR SAS
9 Avenue du Canada
Les Ulis
91940 - FRANCE
