EX-FV40A - Ventilateur EXCELINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	EXCELINE
Modèle	EX-FV40A
Tension d'alimentation	220-240 V~, 50 Hz
Consommation électrique	50 W
Classe de protection	Classe I
Débit d'air maximal	40,1 m³/min
Puissance absorbée	41,9 W
Valeur de service	0,96 (m³/min)/W
Consommation en mode arrêt	0 W
Niveau de puissance acoustique	68,9 dB(A)
Vitesse maximale de l'air	2,33 m/s
Norme de mesure	IEC 60879:1986
Nombre de vitesses	3 (lent, moyen, rapide)
Oscillation	Oui, avec bouton poussoir
Hauteur réglable	Oui, par tube d'extension et molette
Grille de sécurité	Avant et arrière, non amovible pendant l'utilisation
Garantie	2 ans (sur présentation du ticket de caisse)
Entretien	Nettoyer avec un chiffon sec ou légèrement humide ; ne pas immerger
Sécurité	Ne pas utiliser sans grilles, ne pas insérer d'objets, débrancher avant entretien
Pièces détachées et réparabilité	Utiliser uniquement des pièces d'origine ; réparations par personnel qualifié
Informations générales	ELECTRO DEPOT, 1 route de Vendeville, 59155 FACHES-THUMESNIL - FRANCE

FOIRE AUX QUESTIONS - EX-FV40A EXCELINE

Comment assembler le ventilateur EX-FV40A ?

Assemblez d'abord la base en insérant le tube inférieur dans la base, puis fixez le contrepoids avec la rondelle et la vis coudée. Ensuite, tirez le tube d'extension à la hauteur souhaitée et serrez le bouton de réglage. Placez le bloc moteur sur le tube et fixez-le avec la vis et l'écrou. Fixez la grille arrière avec les quatre vis, installez les pales sur l'axe du moteur avec la vis de fixation, puis fixez la grille avant en enclenchant les clips et en serrant la vis de serrage.

Comment régler la vitesse du ventilateur ?

Utilisez l'interrupteur situé sur le bloc moteur. Les positions sont : 0 (arrêt), 1 (lent), 2 (moyen), 3 (rapide).

Comment faire osciller la tête du ventilateur ?

Appuyez sur le bouton d'oscillation pour activer l'oscillation. Pour l'arrêter, tirez le bouton vers le haut.

Comment nettoyer le ventilateur en toute sécurité ?

Avant le nettoyage, mettez l'appareil hors tension et débranchez-le. Nettoyez avec un chiffon sec ou légèrement humide. Ne plongez jamais l'appareil dans l'eau et assurez-vous qu'aucune eau n'entre en contact avec le moteur. Rebranchez uniquement lorsque l'appareil est parfaitement sec.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que la fiche est correctement branchée sur une prise de terre fonctionnelle. Assurez-vous que l'interrupteur est sur une vitesse autre que 0. Si le problème persiste, n'essayez pas de réparer vous-même ; contactez votre revendeur ou un service après-vente qualifié.

Quelle est la garantie de ce ventilateur ?

Le ventilateur est garanti 2 ans contre les défauts de fabrication ou de matériel, à compter de la date d'achat, sur présentation du ticket de caisse. La garantie ne couvre pas les dommages dus à une mauvaise installation, une utilisation incorrecte ou une usure anormale.

Puis-je utiliser le ventilateur sans les grilles de sécurité ?

Non, n'utilisez jamais le ventilateur sans les grilles de sécurité en place. Cela présente un risque de blessure et d'endommagement de l'appareil.

Comment régler la hauteur du ventilateur ?

Desserrez le bouton de réglage de la hauteur sur le tube d'extension, tirez le tube à la hauteur désirée, puis resserrez fermement le bouton.

Le ventilateur fait un bruit anormal, que faire ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez que les pales ne sont pas obstruées et que toutes les vis sont bien serrées. Si le bruit persiste, contactez un professionnel qualifié pour inspection.

Où trouver des pièces de rechange pour ce ventilateur ?

Utilisez uniquement des pièces et accessoires d'origine EXCELINE. Contactez votre revendeur ou le service après-vente d'ELECTRO DEPOT. Les réparations doivent être effectuées par du personnel qualifié.

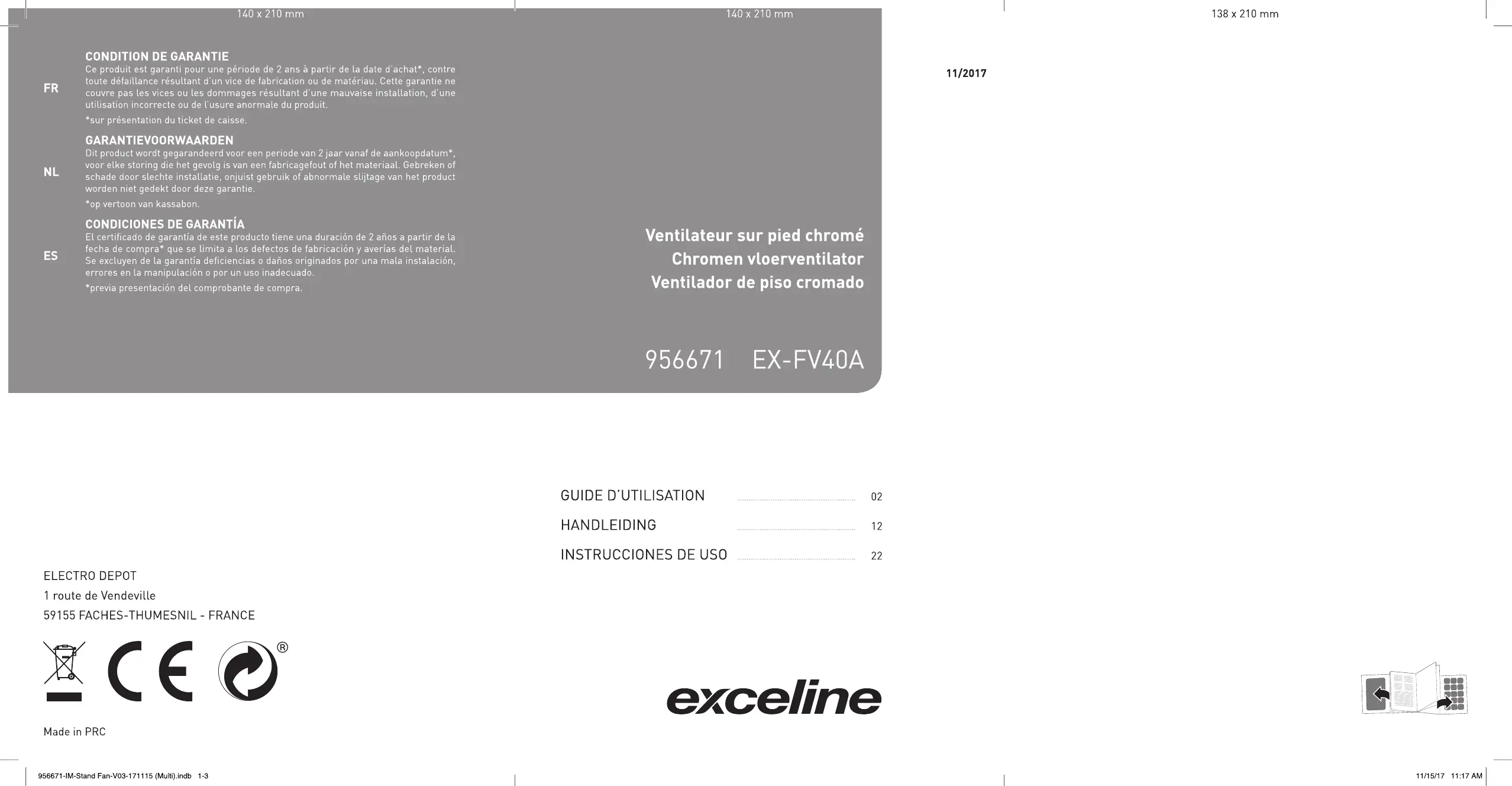

MODE D'EMPLOI EX-FV40A EXCELINE

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL

Merci d'avoir besoin ce produit EXCELINE.

Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque EXCELINE vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grêce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

VOTRE AVIS COMPTE!

PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuèlement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

A	Avant d'utiliser l'appareil	4	Consignes de sécurité
B	Aperçu de l'appareil	7	Composants
		8	Aperçu de l'appareil
		8	Utilisation prévue
		8	Caractéristiques
C	Utilisation de l'appareil	9	Assemblage
		9	Utilisation
D	Nettoyage et entretien	10	Nettoyage et entretien
		10	Rangement
E	Mise au rebut	11	Mise au rebut de votre ancien apparéil

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/

FR

3

François

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL, ET CONSERVEZ-LES AFIN DE POUVOIR VOUS Y RÉFERÉR ULTÉRIEUREMENT.

Consignes générales

• Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou men-tales limitées ou ayant une expérience et/ou des connaissances réduites, uniquement si elles sont surveillées ou si elles ont reçu des instructions concernant l'utilisation en toute sécurité de l' apparéil et ont compris les risques encourus. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.
• Ne permettez pas aux enfants d'utiliser l'appareil sans surveillance.
  Veiliez respecter l'intégrality des consignes de

sécurité afin de prévenir tout dommage lié à une utilisation incorrecte !

• Cet apparéil est exclusivement destiné à une utilisation domestique et ne saurait être utilisé à des fins commerciales.
• N'utilisez jamais un appar
  pareil endommagé ! Si
  l' apparéil est endommagé,
  débranchez-le de la prise
  de courant et contactez
  votre revendeur.
• Risque d'électrocution!
  Ne tentez pas de réparer l'appareil par vous-même. En cas de dysfonctionnement, les réparations doivent être effectuées exclusivement par du personnel qualifié.
• Afin d'éviter d'endommager le cordon d'alimentation, veillez à ne pas l'écraser, le déformer ou le frottier contre des bords coupants. Maintenez-le également à l'écart de toute surface chaude et flamme nuè.
• Disposez le cordon de sorte que personne ne puisse le tirer ou trabucher dessus par inadvertance.
• En cas d'utilisation d'une rallonge, assurez-vous que

sa capacité correspond à l'alimentation de l'appareil.

• Avertissement! Ne plongez jamais les composants électriques de l'appareil dans l'eau ou dans tout autre liquide. N'exposez jamais l'appareil à l'eau courante.
• N'utilisez pas l'appareil lorsque vous avez les mains mouillées ou vous tenez sur un sol humide. Ne touche pas la fiche d'alimentation avec les mains mouillées.
• N'ouvre enaucun cas le boîtier de l'appareil. N'insérezaucun objet étranger dans le boîtier de l'appareil.
• N'utilisez jamais d'accessoires non expressement recommendés par le fabricant. Ceux-ci pourraient exposer l'utilisateur à des risques de sécurité ou endommager l'appareil. Utilisez uniquement les pieces et accessoires d'origine.

• Ne posez:aucun objet lourd sur l'appareil. Ne placez aucun objet à flamme nue, comme une bougie, sur l'appareil ou a proximite de celui-ci. Ne posez aucun objet rempli d'eau, comme un vase, sur l'appareil ou a proximite de celui-ci.

• Maintenez l'appareil à l'écart de toute surface chaude et flamme neue. Utilisez toujours l'appareil sur une surface nivelée, stable, propre et sèche. Maintenez l'appareil à l'abri de la chaleur et du froid, de la poussière, de la lumière directe du soleil, de l'humidité et deségouttements ou éclaboussures d'eau.

• Vérifiez régulierement l'état de la fiche d'alimentation et du cordon d'alimentation afin de détecter des dommages évventuels. Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne débranchez pas la fiche d'alimentation de la prise de courant en tirant sur le cordon d'alimentation, et n'enroulez pas le cordon d'alimentation autour de l'appareil.
• Branchez la fiche d'alimentation sur une prise de courant facilement accessible afin de pouvoir débrancher l'appareil immédiatement en cas d'urgence. Débran

chez la fiche d'alimentation de la prise de courant pourmettre l'appareil complètement hors tension. Utilisez la fiche d'alimentation comme dispositif de mise hors tension de l'appareil.

• Débranche la fiche d'alimentation de la prise de courant lorsque vous n'utilise pas l'appareil ou avant de procéder à son nettoyage.
• Mettez toujours l'apparil hors tension avant de débrancher la fiche d'alimentation.
• En cas de surchauffe du cordon d'alimentation, veuillez interrompre l'utilisation de l'appareil, puis débranchez-le de la prise de courant.
• Pendant son utilisation, maintenez vos mains, vos cheveux, vos vêtements et tout ustensile à l'écart de la grille de sécurité, afin de prévenir tout risque de blessures et d'endommagement de l'appareil. Ne couvrez jamais l'appareil.

• Ne laissez jamais l'appareil sans surveillance pendant son utilisation.

• N'utilisez pas l'appareil en présence de vapeurs explosives ou inflammables.

• Mettez l'appareil hors tension avant de le déplacer.
• Evitez de déplacer l'appareilpendant sonutilisation.
• Pendant son utilisation, le ventilateur doit être placé sur une surface stable afin de prévenir tout risque de basculement.
• Ne laïsez pas les lames rotatives entre en contact avec le cordon d'alimentation.
• Ne faites pas passer le cordon d'alimentation sous un tapis.
  Assurez-vous de couper le commutateur de l'appareil, puis débranchez celui-ci de la source d'alimentation avant de le monter, de le déplacer et de proceder à son nettoyage et entretien.
• N'insérezaucun object dans l'appareil,et ne laïssezaucun object étranger s'introduire dans l'appareil.Cela presente un risque d'électrocution et est susceptible d'endommager le ventilateur.
• Ne suspendez jamais vos vêtements ou tout autre article pour les faire sécher

au-dessus du ventilateur.

• N'utilisez pas cet apparéil sans les grilles de sécurité en place.
• Maintenez les objets tels que des rideaux au minimum à 1 mètre de l'appareil.

• Maintenez toujours le ventilateur à la verticale afin d'eviter de l'endommager.

• Ne retirez pas les grilles de sécurité pour les nettoyer. Pour plus de détails concernant le nettoyage, veuillez consulter la section « Nettoyage et vente »

• Démontage: assurez-vous que le ventilateur est débranché de l'alimentation électrique avant de retirer la protection.

Composants

A Grille avant
B Pales
C Vis de fixation des pales
D Vis de fixation de la grille arrête
EGrille arrriere
F Poignée
6 Axe du moteur
Interrupteur marche/arrêt et vitesses
Bouton d'oscillation
J Bloc moteur

Cordon d'alimentation
Tube d-extension
M Bouton de réglage de la hauteur
N Tube inférieur
0 Base
P Contrepoids
Q Rondelle
R Vis coudée
S Vis et écrou de fixation
Vis de serrage de la grille

Aperçu de l'appareil

• Déballez l'appareil. Retireez toutes les étiquettes du produit. Veuillez vérifier son exhaustivité et s'il est en bon état. Si l'appareil est endommagé ou présente un dysfonctionnement, ne l'utilise pas et rapportez-le à votre revendeur ou au service après-vente.
• Conservez tous les emballages hors de la portée des enfants. Il existe un risque d'accident si les enfants jouent avec les matériaux d'emballage.

Utilisation prévue

• Cet apparéil est exclusivement concu pour produit un flux d'air de refroidissement.
• Toute autre utilisation est susceptible d'endommager l'appareil ou de provoquer des blessures.

Caracteristiques

Modèle: 956671 EX-FV40A

Tension d'alimentation : 220 - 240 V\~, 50 Hz

Consommation electrique : 50 W

Classe de protection : Classe I

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	40,1	m3/min
Puisance absorbée	P	41,9	W
Valeur de service	SV	0,96	(m3/min)/W
Consommation d'électricité en mode « veille »	PSB	-	W
Consommation d'électricité en mode « arrêt »	POFF	0	W
Niveau de puissance acoustique	LWA	68,9	dB (A)
Vitesse maximale de l'air	C	2,33	mètres/sec
Consommation d'électricité saisonnière	Q	-	kWh/a
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	ELECTRO DEPOT1 route de Vendeville59155 FACHES-THUMESNIL - FRANCE

Assemblage

Assemblage de la base

• Retirez la rondelle et la vis coudée du tube inférieur.
• Insérez le tube inférieur dans l'orifice central de la base.
• Positionnez le contrepoids sous la base.
  Fixez-le en ajoutant la rondelle, puis serrez à l'aide de la vis coudée.

Assemblage du ventilateur

Tirez le tube d'extension jusqu'à la hauteur souhaitation, puis serrez le bouton de réglage de la hauteur.
- Placez le bloc moteur sur le tube d'extension.
- Serrez la connexion à l'aide de la vis et de l'écrou de fixation, puis fixez le bloc moteur du ventilateur sur le tube.
Fixez la grille arrriere sur le bloc moteur avec la poignee orientee vers le haut. Fixez la grille arrriere à l'aide des 4 vis de fixation.
Positionnez le corps du ventilateur sur le haut du tube d'extension et enonce-ze-le. Serrez la connexion à l'aide de la vis de serrage.
- Installez les pales du ventilateur sur l'axe du moteur, puis fixez les pales à l'aide de la vis de fixation des pales.
- Placez le crochet de la grille avant sur le sommet de la grille arrêté.

Fixez la grille avant sur la grille arriere en fermant les clips, puis fixez les deux grilles ensemble à l'aide de la vis de serrage.

Utilisation

ATTENTION!

Ne branchez jamais la fiche electrique sur une prise electrique lorsque vous assemblez le ventilateur.

Remarque: retirez les vis ainsi que l'écrou de fixation avant de procéder au montage du produit.

• Vous pouvez régler la vitesse à l'aide de l'interrupteur :

Vitesse
3 Rapide

0	Arrêt
1	Lent
2	Moyen

Français

Pour ajuster la trajectorye de l'air frais, desserrez la vis et I'ecrou de fixation, inclinez la grille de ventilation vers le haut ou vers le bas selon I'angle souhaite, puis reisserrez la vis et I'ecrou de fixation.
Pour faire oscillator la tete du ventilateur, appuyez sur le bouton d'oscillation. Pour arreter l'oscillation, tirez le bouton d'oscillation vers le haut.
- Branchez le cordon d'alimentation impératifement sur une prise de terre.

Nettoyage et entretien

AVERTISSEMENT

• Avant de procéder au nettoyage ou à l'entretien de l'appareil, veillez àmettre celui-ci hors tension et à le débrancher de la prise de courant.
• Ne plongez jamais l'appareil dans l'eau ou dans tout autre liquide.

• Maintenez les aérations à l'arrière du moteur sans poussière.

• Afin d'éviter toute surchauffe de l'appareil, évitez d'obstruer les entrées et les sorties d'air.

Nettoyez régulierement toutes les entrées et les lessorties d'air à l'aide d'une Brosse ou d'un aspirateur, afin d'en retarder la pous-sière accumulée.

• Ne pas plonger l'appareil dans l'eau pour le nettoyer.
  Veillez à débrancher l'appareil avant de le nettoyer.
• Nettoyez le ventilateur à l'aide d'un chiffon sec ou légerement humide.
  Assurez-vous que l'eau ne puisse pas entraire en contact avec le moteur.
• Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

Rangement

• Débranchez toujours l'appareil de la prise de courant avant de le ranger.
• Rangez l'appareil dans un endroit frais, sec et propre, hors de la portée des enfants et des animaux domestiques.
• Veuillez conserve l'emballage afin d'y ranger votre apparéil lorsque vous ne l'utilisez pas sur une période prolongée.

Mise au rebut de votre ancien apparéil

COLLECTE SELECTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appeareil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) signifiant qu'en fin de vie, il ne doit pas être jeté avec les ordures menagères, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utiliseateur.

C'est pour cette raison que votre apparéil, comme le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans un lieu public de collecte procedant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.
