EX-F40A - Ventilateur EXCELINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied électronique
Marque	EXCELINE
Modèle	EX-F40A (956638)
Diamètre des pales	40 cm
Tension d'alimentation	220-240 V~, 50/60 Hz
Puissance nominale	45 W
Classe de protection	Classe II
Débit d'air maximal	58,45 m³/min
Niveau de puissance acoustique	56,6 dB(A)
Nombre de vitesses	3 (Lent, Moyen, Rapide) + Arrêt
Oscillation	Oui (bouton d'embrayage)
Hauteur réglable	Oui (par anneau de réglage)
Matériau du pied	Métal (pied en croix)
Poids approximatif	4,5 kg
Garantie	2 ans (sur présentation du ticket de caisse)
Consommation en mode arrêt	0 W
Consommation d'électricité saisonnière	13,38 kWh/an
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant doux ; ne pas immerger
Sécurité	Grilles de sécurité ; ne pas utiliser sans grilles ; ne pas insérer d'objets
Pièces détachées et réparabilité	Contacter le service après-vente ELECTRO DEPOT

FOIRE AUX QUESTIONS - EX-F40A EXCELINE

Comment assembler le ventilateur EX-F40A ?

Assemblez d'abord le pied en métal en imbriquant les deux parties pour former une croix et vissez les 4 vis. Montez le support sur le pied, placez le cache, puis ajustez l'extension à la hauteur souhaitée et serrez l'anneau de réglage. Fixez le moteur sur le support avec l'écrou, montez la grille arrière, puis les pales en les bloquant avec l'écrou à pas inversé. Enfin, fixez la grille avant sur la grille arrière à l'aide des clips et serrez la vis de fermeture.

Comment nettoyer le ventilateur ?

Avant tout nettoyage, mettez l'appareil hors tension et débranchez-le. Utilisez un chiffon doux imprégné d'un nettoyant doux pour essuyer les parties extérieures. Pour les parties en plastique, utilisez un chiffon doux humidifié avec du liquide vaisselle, puis rincez et séchez. Ne laissez jamais l'eau pénétrer dans le moteur. N'utilisez pas de détergents corrosifs ni d'outils métalliques.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que l'appareil est branché et que la prise fonctionne. Assurez-vous que l'interrupteur n'est pas sur la position Arrêt (0). Si le problème persiste, débranchez le ventilateur et vérifiez l'état du cordon. Ne tentez pas de réparer vous-même ; contactez le service après-vente ELECTRO DEPOT.

Comment régler la hauteur du ventilateur ?

Desserrez l'anneau de réglage situé sur le support de l'extension. Montez ou abaissez soigneusement le ventilateur à la hauteur désirée, puis serrez fermement l'anneau pour fixer la position.

Comment activer ou désactiver l'oscillation ?

Pour arrêter l'oscillation, tirez le bouton d'embrayage vers le haut. Pour la réactiver, poussez le bouton vers le bas. L'oscillation permet de diffuser l'air sur une plus large zone.

Quelles sont les vitesses disponibles ?

Le ventilateur dispose de 3 vitesses réglables via un interrupteur 4 positions : 0 (Arrêt), 1 (Lent), 2 (Moyen), 3 (Rapide). Choisissez la vitesse en fonction de vos besoins.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Le niveau sonore maximal est de 56,6 dB(A). Si le bruit devient fort ou irrégulier, vérifiez que les pales tournent librement et que les grilles sont bien fixées. Si le problème persiste, contactez le SAV.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu exclusivement pour un usage domestique à l'intérieur. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes. Utilisez-le sur une surface stable et sèche.

Quelle est la consommation électrique du ventilateur ?

La puissance absorbée est de 41,80 W en fonctionnement, avec une consommation saisonnière de 13,38 kWh/an. En mode arrêt, la consommation est de 0 W.

Que faire en cas de panne ou de pièce endommagée ?

N'utilisez pas l'appareil s'il est endommagé. Débranchez-le et contactez votre revendeur ou le service après-vente ELECTRO DEPOT. Les réparations doivent être effectuées exclusivement par du personnel qualifié. La garantie de 2 ans couvre les vices de fabrication, sur présentation du ticket de caisse.

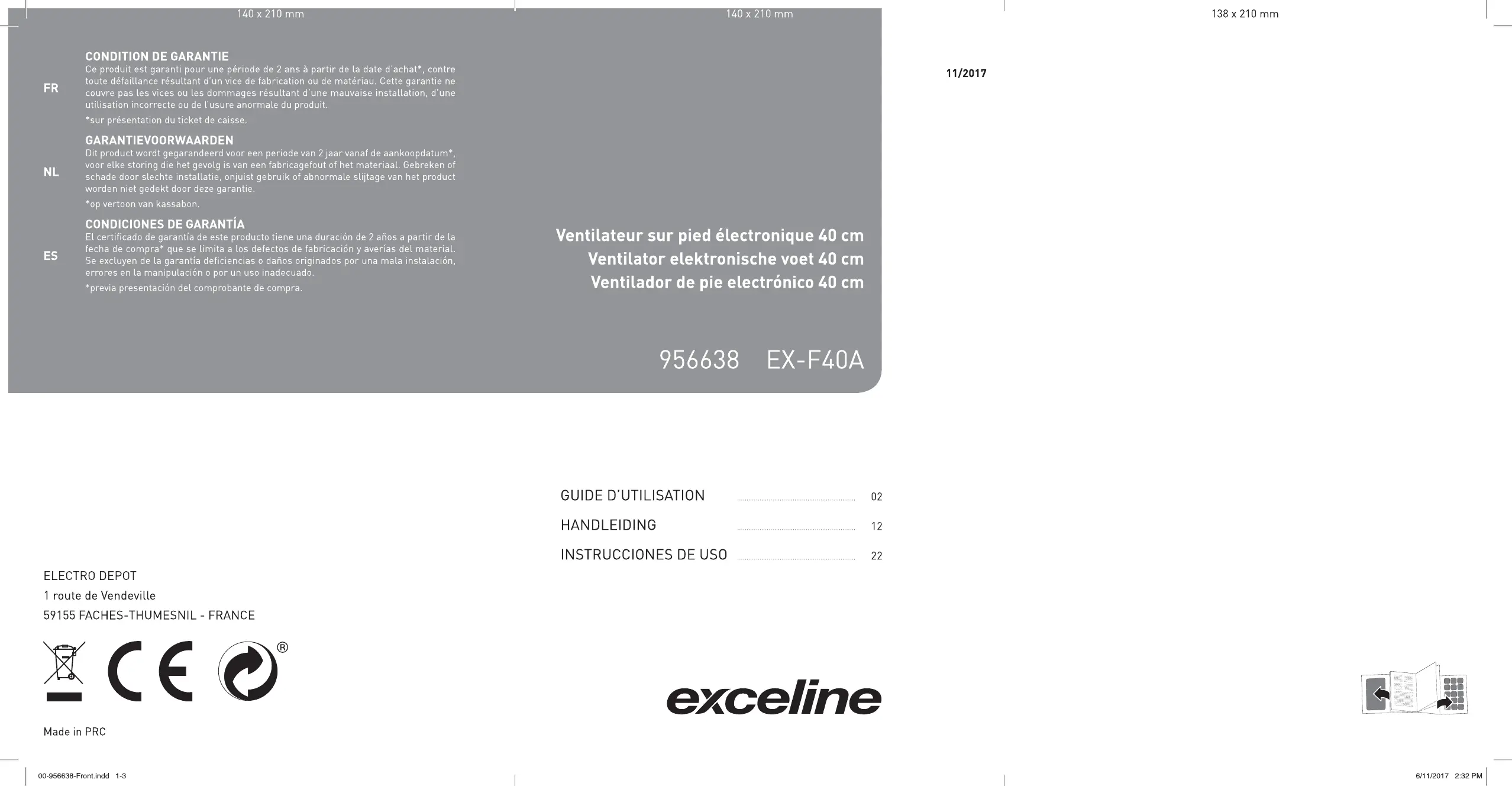

MODE D'EMPLOI EX-F40A EXCELINE

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL

Ventilateur sur pied électronique 40 cm
Ventilator elektronische voet 40 cm
Ventilador de pie electrónico 40 cm

956638 EX-F40A

11/2017

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE

Made in PRC

exceline

Merci!

Merci d'avoir besoin ce produit EXCELINE.

Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque EXCELINE vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grêce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr

VOTRE AVIS COMPTE!

PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuèlement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

A	Avant d'utiliser l'appareil	4	Consignes de sécurité
B	Aperçu de l'appareil	7	Composants
		8	Aperçu de l'appareil
		8	Utilisation prévue
		8	Caractéristiques
C	Utilisation de l'appareil	9	Assemblage
		9	Utilisation
D	Nettoyage et entretien	10	Nettoyage et entretien
		11	Rangement
E	Mise au rebut	11	Mise au rebut de votre ancien apparéil

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/

FR

3

François

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR VOUS Y RÉFÉRER ULTERIEUREMENT.

Consignes générales

• Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou men-tales limitées ou ayant une expérience et/ou des connaissances réduites, uniquement si elles sont surveillées ou si elles ont reçu des instructions concernant l'utilisation en toute sécurité de l' apparéil et ont compris les risques encourus. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.
• Ne permettez pas aux enfants d'utiliser l'appareil sans surveillance.
  Veillez respecter l'inté

gralité des consignes de sécurité afin de prévenir tout dommage lié à une utilisation incorrecte !

• Cet apparéil est exclusivement destiné à une utilisation domestique et ne saurait être utilisé à des fins commerciales.
• N'utilisez jamais un appar
  pareil endommagé ! Si
  l' apparéil est endommagé,
  débranchez-le de la prise
  de courant et contactez
  votre revendeur.
• Danger d'électrocution!
  Ne tentez pas de réparer l'appareil par vous-même. En cas de dysfonctionnement, les réparations doivent exclusivement être effectuées par du personnel qualifié.
• Afin d'éviter d'endommager le cordon d'alimentation, veillez à ne pas l'écraser, le déformer ou le frottier contre des bords coupants. Maintenez-le également à l'écart de toute surface chaude et flamme nué.

• Disposez le cordon de sorte que personne ne puisse le tirer ou trébucher dessus par inadvertance.

• En cas d'utilisation d'une rallonge, assurez-vous que sa capacité correspond à l'alimentation de l'appareil.

• Avertissement! Ne plongez jamais les composants électriques de l'appareil dans de l'eau ou tout autre liquide. N'exposez jamais l'appareil à l'eau courante.
• N'utilisez pas l'appareil lorsque vous avez les mains mouillées ou vous tenez sur un sol humide. Ne touche pas la fiche d'alimentation avec les mains mouillées.
• N'ouvre enaucun cas le boîtier de l'appareil. N'insérezaucun objet étranger dans le boîtier de l'appareil.
• N'utilisez jamais d'accessoires non expressement recommendés par le fabricant. Ceux-ci pourraient exposer l'utilisateur à des risques de sécurité ou endommager l'appareil. Utilisez uniquement des pieces et accessoires d'origine.
• Ne posez:aucun objet lourd sur l'appareil. Ne placez aucun objet à flamme nue, comme une bougie, sur l'appareil ou a proximé de celui-ci. Ne posez:aucun objet rempli d'eau, comme

un vase, sur l'appareil ou a proximé de celui-ci.

• Maintenez l'appareil à l'écart de toute surface chaude et flamme nue. Utilisez toujours l'appareil sur une surface nivelée, stable, propre et sèche. Protégez l'appareil de la chaleur et du froid, de la poussière, des rayons du soleil, de l'humidité et deségouttements ou éclaboussures d'eau.
• Vérifiez régulierement l'état de la fiche d'alimentation et du cordon d'alimentation afin de détecter des dommages évientuels. Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne débranchez pas la fiche d'alimentation de la prise de courant en tirant sur le cordon d'alimentation et n'enroulez pas le cordon d'alimentation autour de l'appareil.
• Branchez la fiche d'alimentation à une prise de courant facilement accessible

afin de pouvoir débrancher l'appareil immédiatement en cas d'urgence. Débranche la fiche d'alimentation de la prise de courant pourmettre l'appareil complètement hors tension. Utilisez la fiche d'alimentation comme dispositif de mise hors tension de l'appareil.

• Débranche la fiche d'alimentation de la prise de courant lorsque vous n'utilise pas l'appareil ou avant de procéder à son nettoyage.
• Mettez toujours l'apparil hors tension avant de débrancher la fiche d'alimentation.
• En cas de surchauffe du cordon d'alimentation, veuilles interrompre l'utilisation de l'appareil, puis débranchez le de la prise de courant.
• En cours d'utilisation, gardez mains, cheveux, vêtements et ustensiles à l'écart de la grille de sécurité afin de prévenir tous risques de blessures et d'éviter d'endommager l'appareil. Ne couvrez jamais l'appareil.
• Ne laïsez jamais l'appareil

sans surveillance en cours d'utilisation.

• N'utilisez pas l'appareil en présence de vapeurs explosives ou inflammables.
• Mettez l'appareil hors tension avant de le déplacer.
• Évitez de déplacer l'appareil en cours d'utilisation.
  Le ventilateur doit etre place sur une surface stable en cours d'utilisation afin de prevenir tout risque de basculement.
• Ne laisses pas les lames rotatives entre en contact avec le cordon d'alimentation.
• Ne faites pas passer le cordon d'alimentation sous un tapis.
  Assurez-vous de couper le commutateur de l'appareil, puis débranchecz celui-ci de la source d'alimentation avant de le monter, de le déplacer et de procesder a son nettoyage et entretien.
• N'insérezaucun objet dans l'appareil, ni ne laissezaucun objet étranger s'introduire dans l'appareil. Cela présente un risqued'électrocution et pourrait endommager le ventilateur.
• Ne suspendez jamais vos

vêtements ou tous autres articles pour les faire secher au-dessus du ventilateur.

• N'utilisez pas cet apparéil sans les grilles de sécurité en place.
• Maintenez les objets comme des rideaux au minimum 1 mètre à l'écart de l'appareil.
• Maintenez toujours le ventilateur à la verticale afin

d'éviter de l'endommager.

• Ne retirez pas les grilles de sécurité pour les nettoyer. Pour les détails relatifs au nettoyage, veuillez consulter la section « Nettoyage et entretien »
• Démontage: assurez-vous que le ventilateur est débranché de l'alimentation électrique avant d'enlever la protection.

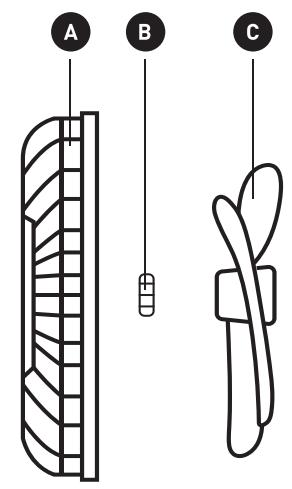

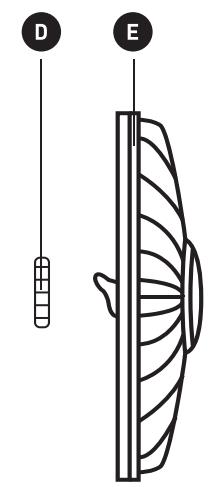

Composants

Grille avant
B Écrou à pas inversé
C Pales
D Écrou de serrage de la grille arrête
EGrille arrriere

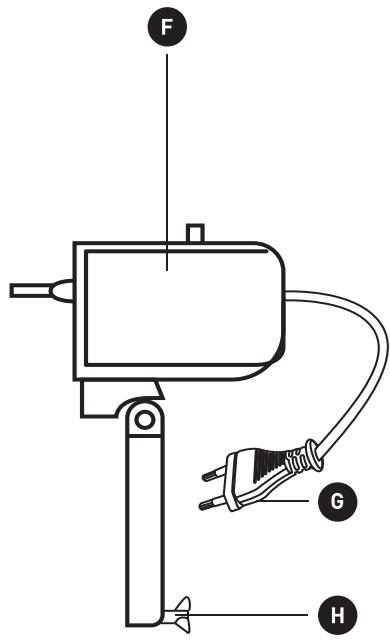

F Moteur
G Fiche d'alimentation
H Ecrou

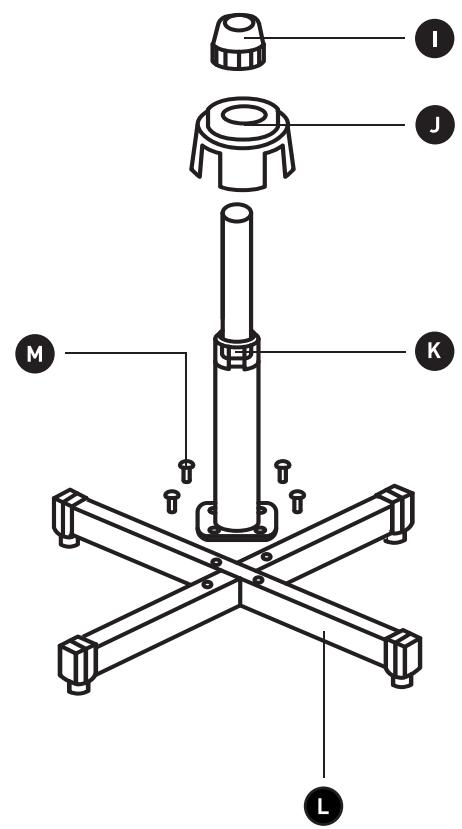

1 Anneau de réglage

J Cache
Extension
Pied en métal
M Vis

Aperçu de l'appareil

• Déballez l'appareil. Retirer toutes les étiquettes du produit. Veuillez vérifier son exhaustivité et s'il est en bon état. Si l'appareil est endommagé ou présente un dysfonctionnement, ne l'utilise pas et rapportez-le à votre revendeur ou service après-vente.
• Conservez tous les emballages hors de portée des enfants. Il existe un risque d'accident si les enfants jouent avec les matériaux d'emballage.

Utilisation prévue

• Cet apparéil est concu exclusivement pour produit un flux d'air de refroidissement.
  Toute autre utilisation peut endommager l'appareil ou provoquer des blessures.

éristiques

Modèle :	956638 EX-F40A
Tension d'alimentation :	220 - 240 V~, 50/60Hz
Consommation électrique :	45 W
Classe de protection :	Classe II

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	58,45	m3/min
Puisance absorbée	P	41,80	W
Valeur de service	SV	1,40	(m3/min)/W
Consommation d'électricité en mode « veille »	PSB	-	W
Consommation d'électricité en mode « arrêt »	POFF	0	W
Niveau de puissance acoustique	LWA	56,60	dB (A)
Vitesse maximale de l'air	C	3,13	mètres/sec
Consommation d'électricité saisonnière	Q	13,38	kWh/a
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	ELECTRO DEPOT1 route de Vendeville59155 FACHES-THUMESNIL - FRANCE

Français

Assemblage

Assemblage du pied du ventilateur

• Imbrique les 2 pieds en métal pour former une croix.
• Vissez fermement les 4 vis.
  Montez le support sur le pied puis poser le cache par-dessus.
• Ajuster l'extension à une position opti-male et serrez l'anneau de réglage sur le support pour la fixer.

Assemblage du pied du ventilateur

Montez le moteur sur le support et fixer le tout à l'aide de l'écrou.
- Desserrez l'écrou du moteur. Resser-rez l'écrou sur la grille de manière à bien bloquer la grille sur le moteur.
Montez les pales du ventilateur sur l'axe. Les fixez fermement à l'aide de l'écrou à pas inversé. Les pales doivent pouvoir tournier librement sans toucher l'écrou de serrage de la grille arrrière.

• Dévissez la vis de fermeture se trouvant sur la grille arrière. Placez la grille avant sur la grille arrière en faisant coïncider le trou situé au bas de la grille avant avec celui de la grille arrière. Fixez les grilles à l'aide des clips puis utilisez un tournevis pour serrer la vis de fermeture.

Utilisation

ATTENTION!
Ne branchez jamais la fiche électrique sur une prise电量ique lorsque vous assemblez le ventilateur.

• Branchez le fil électrique dans une prise murale adaptée.
  Pour ajuster la direction de l'air vers le haut ou le bas, devissez le bouton d'inclinaison et ajustez a l'angle désiré. Serrez de nouveau le bouton.

François

La hauteur du ventilateur peut etre reglee en desserrant I'anneau de reglage de hauteur. Montez ou abaissez avec soin le ventilateur et serrez fermement I'anneau de reglage.
La vitesse est reglee au moyen de linterrupteur 4 positions :

Vitesse

0	Arrêt
1	Lent
2	Moyen
3	Rapide

Pour arrêtér l'oscillation de l'appa-reil, tirez le bouton d'embrayage vers le haut.

Nettoyage et entretien

AVERTISSEMENT

• Avant de proceder au nettoyage ou à l'entretien de l'appareil, voirlez àmettre celui-ci hors tension et à le débrancher de la prise de courant.
• Ne plongez jamais l'appareil dans l'eau ou tout autre liquide.

• Conservez les aérations à l'arrête du moteur sans poussière.

• Essuyez les parties extérieures avec un chiffon doux improugné d'un nettoyant doux.

• Nettoyez les parties en plastique avec un chiffon doux humidifié avec un liquide vaisse ldouble. Enlevez le film savonneux avec un chiffon et sechez complètement.
• Ne permettez pas à l'eau ou à n'importe queel autre liquide de pénétrer dans le bloc moteur ou les pieces interieures.
• N'utilise jamais de détergents corrosifs, de brosses métalliques, de tampons à recycler abrasifs ou d'outils métalliques/tranchants pour nettoyer votre apparreil.
• Séchez entièrement l'appareil après nettoyage.

Rangement

• Débranche tous l'appareil de la prise de courant avant de le ranger.

• Rangez l'appareil dans un endroit frais, sec et propre, hors de la portée des enfants et des animaux de compétie.

• Veuillez conserve r'emballage pour ranger votre apparéil lorsqu'vous ne l'utilisez pas sur une plus longue période.

Mise au rebut de votre ancien apparéil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet apparéil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) significant qu'en fin de vie, il ne doit pas être jeté avec les ordures menagères, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, tel que le signale le symbole apposse sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jetédans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.
