Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, réversible, avec fonction déshumidification
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	70 x 44 x 38 cm
Poids	30 kg
Compatibilités	Compatible avec fenêtres de type coulissant et à battant
Type de batterie	Non applicable
Tension	220-240 V
Puissance	9000 BTU/h
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales utiles	Garantie de 2 ans, installation facile, niveau sonore de 65 dB

FOIRE AUX QUESTIONS - THCLI127ER THOMSON

Comment allumer le THOMSON THCLI127ER ?

Pour allumer le THOMSON THCLI127ER, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'est pas déclenché.

Comment régler la température ?

Utilisez les boutons de réglage de température sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Que faire si l'air ne sort pas chaud ?

Vérifiez que le mode de fonctionnement est bien réglé sur 'Chauffage' et que le filtre est propre. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre ?

Retirez le filtre du THOMSON THCLI127ER et nettoyez-le à l'eau tiède savonneuse. Assurez-vous qu'il est complètement sec avant de le remettre en place.

L'appareil émet un bruit inhabituel, que faire ?

Un bruit inhabituel peut indiquer un problème. Éteignez l'appareil et vérifiez qu'il n'y a pas d'objets bloquant le ventilateur. Si le bruit persiste, contactez le service client.

Quelle est la puissance maximale de l'appareil ?

Le THOMSON THCLI127ER a une puissance maximale de 2000 W.

Comment utiliser la fonction de minuterie ?

Pour programmer la minuterie, appuyez sur le bouton 'Minuterie' et utilisez les boutons de réglage pour définir la durée souhaitée avant que l'appareil ne s'éteigne.

Puis-je utiliser l'appareil dans une salle de bain ?

Il est recommandé de ne pas utiliser le THOMSON THCLI127ER dans des zones humides comme les salles de bain pour éviter tout risque d'électrocution.

Comment savoir si l'appareil est en mode de veille ?

Lorsque l'appareil est en mode de veille, un témoin lumineux s'allume sur le panneau de contrôle.

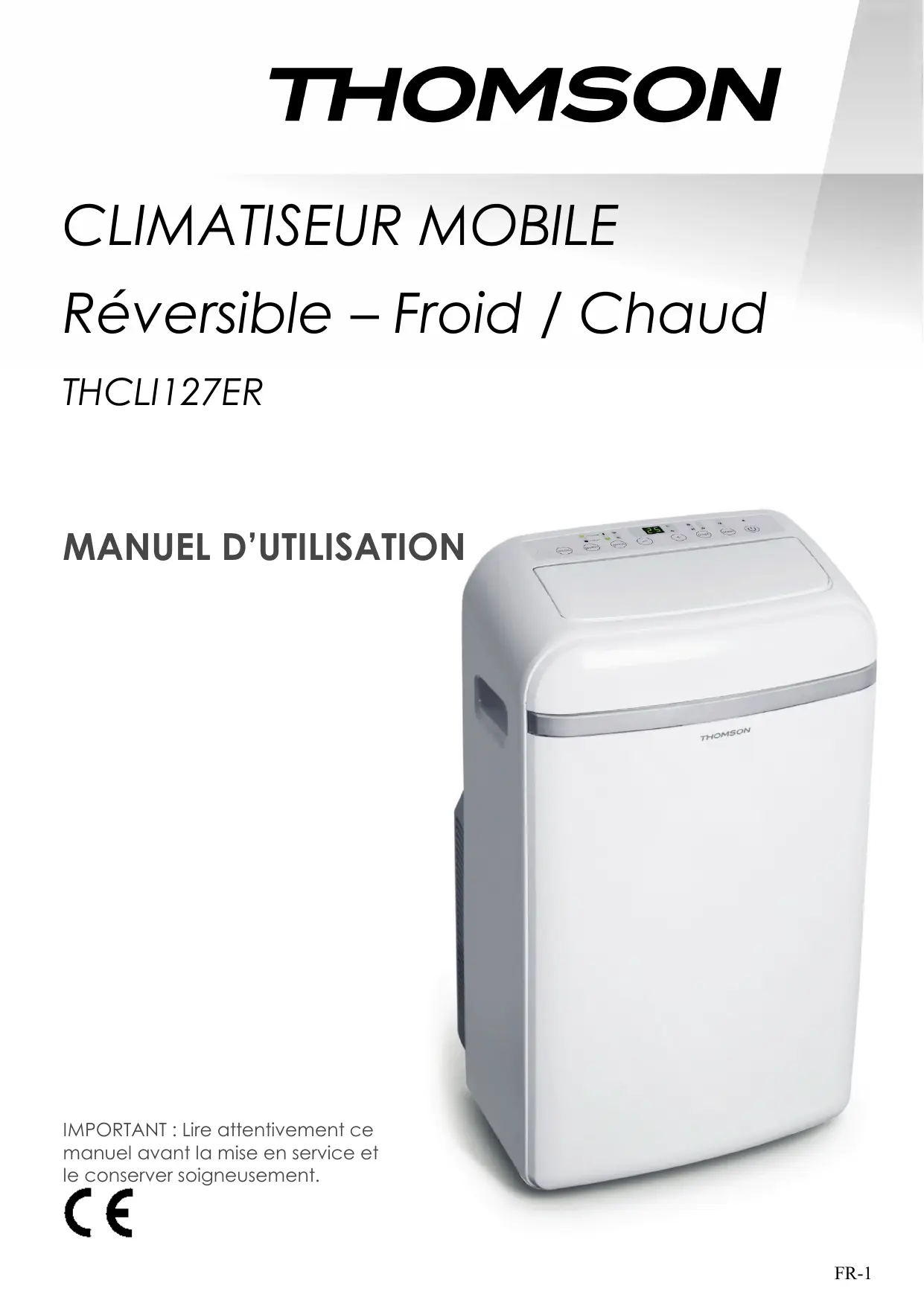

MODE D'EMPLOI THCLI127ER THOMSON

IMPORTANT : Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

1. CONSEILS DE SECURITE :

AVERTISSEMENT !!!

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.

1. Utiliser l'appareil dans une piece de dimension correspondant à sa capacité de refroidissement / ventilation.
2. Ne pas utiliser le climatiseur pres d'appareils à gaz, cheminées ou liquides inflammbables.
3. Ne pas incliner votre apparéil de plus de 35^ en le déplaçant.
4. Manipuler l'appareil avec précaution.
5. Tenir votre climatisationur éloigné d'environ 1 mètre de tout autre apparéil d'électroménager pour éviter le risque de perturbations electromagnétique.

6. Afin d'éviter une surchauffe de l'appareil, nous vous conseillons de l'éloigner d'environ 50 cm d'un mur.

7. Ne pas exposer l'appareil à toutes sources de chaleur directes ou indirectes.

8. Ne pas utiliser cet apparéil dans des endroits humides, et ne pasmettre en contact avec l'eau.
9. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou une personne de qualification similaire.
10. Ne pas utiliser dans une piece comble.
11. Ne pas soumettre l'appareil à des choses ou à des vibrations.
12. Contrôler la tension du réseau. Le climatiseur est prévu uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 Volts (50 Hz).
13. L'appareil doit toujours être branché sur une prise de terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez absolument pas connecter l'appareil.
14. La fiche doit toujours être facilement accessible lorsqu'ètappeareil est branché.
15. Avant la connexion de l'ordinateil, contrôler si :
16. la tension de raccordement est bien la même que celle de la plaque signalétique,

17. la prise et l'approvisionnement en courant sont adaptations à l'ordinateil,

18. la fiche du cable est adaptée à la prise de courant

19. Retirer toujours la fiche de la prise lorsqu' l'appareil n'est pas utilisé.

20. Un disjoncteur magnétique thermique ou un fusible de sécurité de 16 ampères doit être installé en amont de l'interrupteur principal de votre apparéil.
21. Le produit doit être installé en respectant les règles nationales d'installation.
22. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).
23. Cét apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

24. Les enfants ne doivent pas jouer avec l'appareil.
    Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

25. Cétapanpeil est uniquement destiné à uneutilisationdomestique etinterieure.

26. (CE) N 517/2014: R410A est un gaz à effet de serre fluoré relevant du protocole de Kyoto. Son potentiel de réchauffement planétaire (PRP) est 2088.
27. Le réfrigérant utilisé dans cet apparéil est un gaz à effet de serre fluoré, qui peut être nocif à l'environnement et peut être responsable du réchauffement global s'il fuit dans l'atmosphère.

28. Cét apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

29. descoins cuisines réservés au personnel dans des magasins, bureaux et autres environnementés professionnels;

30. des fermes;
31. l'utilisation par les clients des hotels, motelels et autres environnementés à caractétre résidentiel;

32. des environnementés du type chambres d'hôtes.

33. En ce qui concerne l'installation correcte de l'appareil, veuillez vous reférer au paragraph correspondant à la page 6.

34. Pour les instructions de nettoyage et d'entretien, veuillez vous reférer au paragraphe nettoyage et entretien à la page 18.

35. Des instructions d'emploi doivent être fournies avec l'appareil afin que celui-ci puisse être utilisé sans danger.

ATTENTION :

Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.

ATTENTION !!!

Cet apparéil est uniquement destiné à uneutilisation domestique.

Avant la mise en service de votre climatiseur, celui-ci doit avoir eté maintenu en position verticale durant 2 heures au minimum.

2. CONSEIL D'INSTALLATION DE VOTRE CLIMATISEUR :

Votre climatiseur mobile vous permet de l'incluter et de le déplacer facilement à l'endroit souhaité.

Toujours avoir au minimum 30cm d'espace autour du climatiseur et placer sur un sol dur et plat pour réduire le bruit et les vibrations.

1. Installé les connecteurs sur le tuyau d'évacuation.

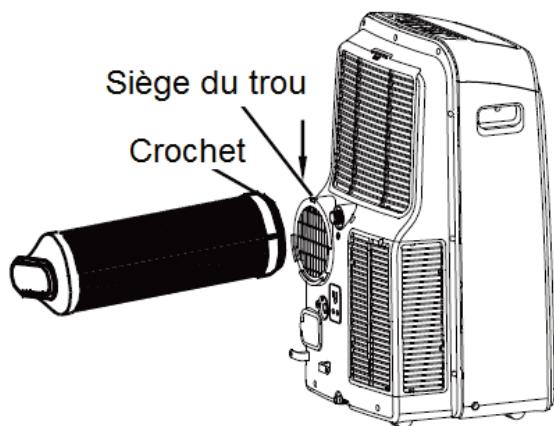

1. Insérez le crochet du connecteur du tuyau d'évacuarion dans le trou de la sortie d'air et faites glisser le tuyau d'échéppement le long de la direction de la flèche pour l'installation.

REMARQUE: Le tuyau d'évacuation d'air doit être installé en mode climatisation/chauffage / auto.

En mode ventilation et déshumidification, ne pas connecter le tuyau d'évacuation d'air.

Déployer le flexible à la longueur souhaïée et raccarder la buse de ventilation vers

l'extérieur au travers de la fenêtre.

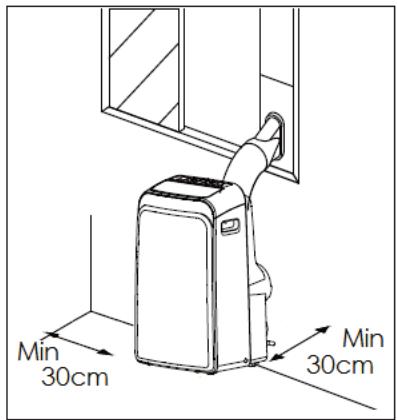

Toujours avoir au minimum 30cm d'espace autour du climatiseur.

Les accessoires :

1

2

3

4

5

6

7

1. Kit fenêtre coulissant
2. Connecteur au dos du climatiseur - tuyau d'évacuation - Connecteur réducteur
3. Adaptateur mural
4. Adaptateur
5. Tuyau d'évacuation d'eau et adaptateur
6. Vis et cheville
7. Isolant

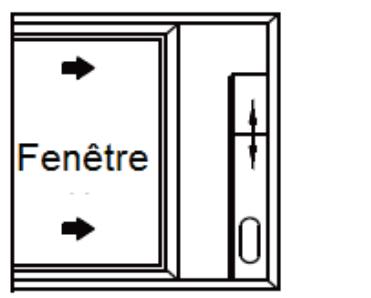

Le kit fenêtre coulissant a été créé pour s'adapter à un nombre maximum de fenêtres coulissantes.

Cependant, il est peut être nécessaire de modifier la longueur selon les tailles spécifiques des fenêtres.

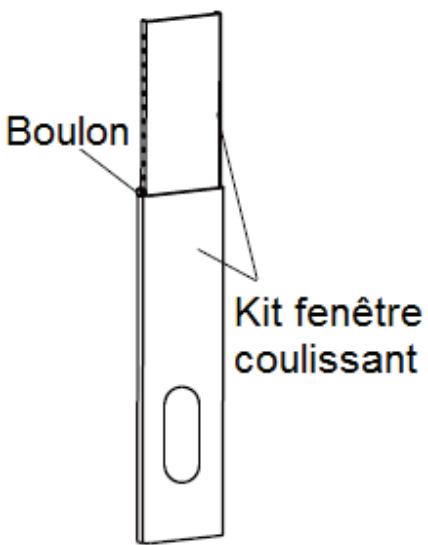

Le kit fenêtre est ajustable et la longueur peut être fixée à l'aide du boulon.

Remarque: Si la hauteur d'ouverture de fenêtre est inférieure à la

longueur minimale mentionnée du kit, effectuer une découpe sur la partie

avec un trou pour l'adapter à l'ouverture de la fenêtre. Ne jamais supprimer le trou du kit fenêtre.

Kit fenetre coulissant
Minimum:67.5cm
Maxmum:123cm

-Couper l'isolant (point 1) (type adhésif) à la longueur appropriée et les coller à l'encadrement de la fenêtre.
- Installer le panneau vers le rebord de la fenetre.
-Ajuster la longueur du panneau selon la hauteur
-Fermer la fenetre coulissante contre le panneau.
-Couper l'isolant (point 8) à la longueur appropriée et calfeutrer l'espace entre la fenêtre avant et arrière.

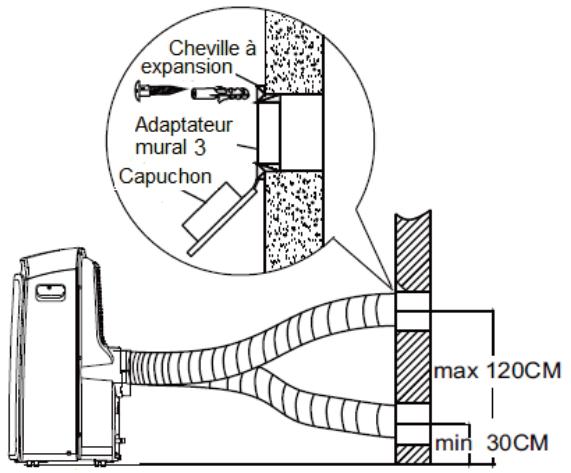

Si nécessaire, votre apparéil peut également être installé de manière semipermanente.

Proceder comme suit :

-Percer un trou dans le mur. Installer l'adaptateur mural (point 3) sur le mur (à l'extérieur) en utilisant 4 vis et chevilles à expansion. Bien le fixer solidement.

-Fixer l'adaptateur rond (point 4) sur le tuyau d'évacuation (point 2) puis le connecter à l'adaptateur mural (point 3)

Remarque:

Lorsque le flexible n'est pas utilisé, couvrir le trou en utilisant le capuchon de l'adaptateur

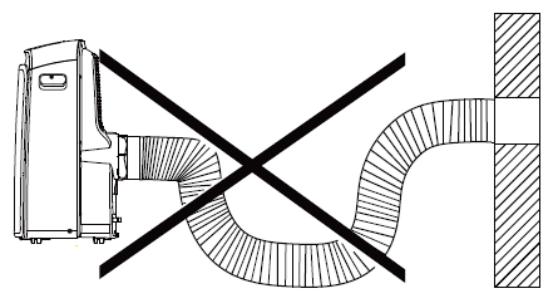

IMPORTANT: Ne pas plier le tuyau d'évacuation.

Assurez-vous qu'il n'y aitaucun obstacleautour de la sortie d'air du tuyau d'évacuation (environ 50cm) pour que I'évacuation,le refroidissement de l'appareil fonctionne correctement.

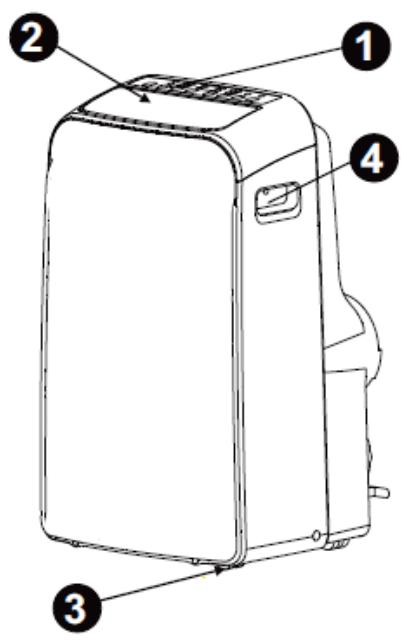

3.DESCRIPTIF:

1. Panneau de contrôle
2. Sortie d'air
3. Roulette
4. Poignée

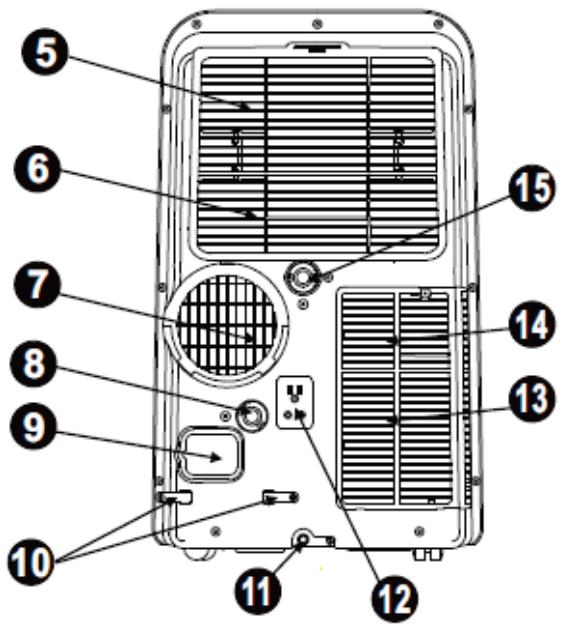

1. Filtre supérieur
2. Arrivée d'air supérieure
3. Sortie d'air (evacuation)
4. Drainage continu d'eau inférieur (utilisé en mode chauffage)
5. Sortie cable d'alimentation
6. Range cable
7. Purge d'eau
8. Range fiche
9. Arrivée d'air inférieure (condenseur)
10. Filtre inférieur
11. Drainage continu d'eau supérieur (utilisé en mode déshumidification)

Régler le sens du flux d'air

Le déflecteur peut être régle automatiquement.

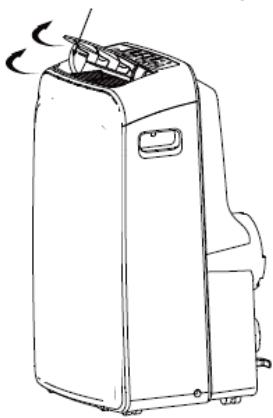

Réglez la direction du flux d'air automatique (Fig.4):

Lorsque l'appareil est en marche, le volet s'ouvre complètement.

Appuyez sur la touche OSCILLATION du panneau ou de la

telecommande pour lancer la fonction Oscillation automatique.

Le déflecteur va basculer de haut et vers le bas automatiquement.

REMARQUE: Ne pas ajuster le déflecteur manuellement.

Oscillation automatique
Fig.4

4. CHARACTERISTIQUES DE FONCTIONNEMENT :

Conditions d'utilisations

Le climatiseur doit être utilisé dans la plage de température indiquée ci-dessous:

MODE	TEMPÉRATURE DE LA PIECE
Climatisation	17°C - 35°C
Déshumidification	13°C - 35°C
Chauffage	5°C - 30°C

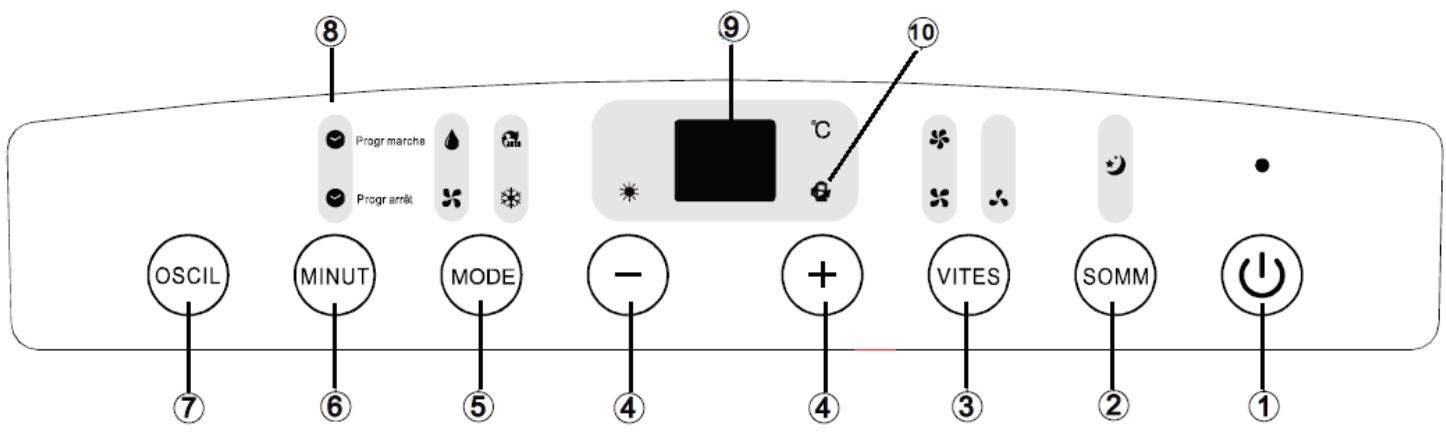

1.COMMANDE MARCHE/ARRET

Appuyer pour allumer ou eteindre l'appareil.

2.COMMANDE SOMEIL

Permet de selectionner la fonction sommeil.

3. COMMANDE VITESSE DE VENTILATION

Pour selectionner la vitesse du ventilateur, appuyez sur le bouton « vites » (3)

4 réglages possibles: AUTO, LENTE, MOYENNE, RAPIDE.

Levoyant de vitesse du ventilateur s'allume selon les différents régages du ventilateur, sauf la vitesse AUTO. Lorsque vous sélectionnez la vitesse AUTO du ventilateur, tous les voyants du ventilateur s'éteignent.

4.COMMANDES+/-

Permet de régler (augmenter / diminuér) les températures par incrément de 1^ dans une fouchette de 17^ à 30^ , appuyer sur + pour augmenter la température et sur - pour l'abaisser, ou pour ajuster le réglage minuteur de 0~24h.

REMARQUE: L'affichage LED peut indiquer la température en degré Fahrenheit ou degré Celsius. Pour convertir de l'un à l'autre, appuyez simultanément sur les 2 boutons + et -pendant 3 secondes

5.COMMANDE DE MODE

Permet de sélectionner l'un des modes: Auto / Climatisation / Ventilation / Déshumidification/ Chauffage,

En appuyant sur la commande du mode, un fémoin indique le réglage sélectionné.

REMARQUE: Sur les modes ci-dessus, l'unité fonctionne sur une vitesse automatique du ventilateur. Vous pouvez régler la vitesse du ventilateur seulement par la télécommande sur les modes CLIM (Climatisation) et VENTIL (Ventilation).

Le mode AUTO sur la télécommande correspond au mode climatisation sur le produit.

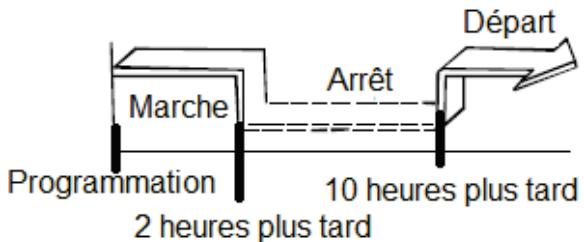

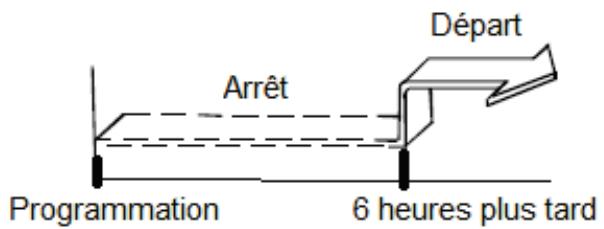

6.COMMANDE MINUTEUR

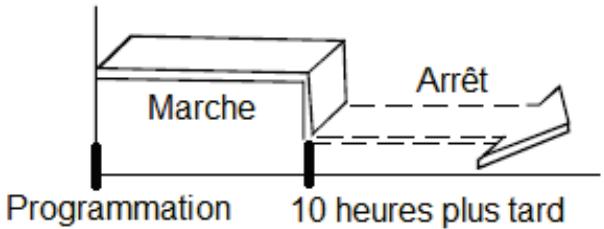

Selectionner l'arrêt ou départ différé. (voir explications page 17)

7.COMMANDE OSCILLATION

Le déflecteur peut être régle automatiquement.

Réglez le sens du flux d'air automatiquement.

Lorsque l'appareil est en marche, le volet s'ouvre complètement.

Appuyez sur la touche OSCILLATION du panneau ou SWING de la télécommande pour

sLECTIONNER la fonction Oscillation automatique.

Le déflecteur va basculer de haut et vers le bas automatiquement.

REMARQUE: Ne pas ajuster le déflecteur manuellement.

8.INDICATEUR LUMINEUX

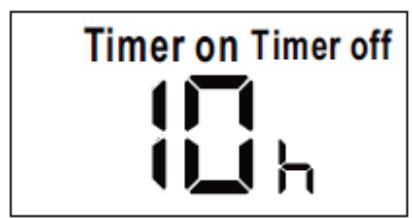

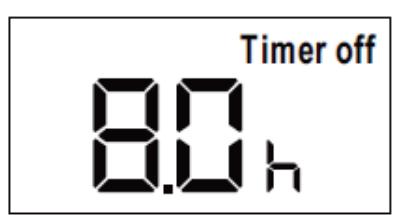

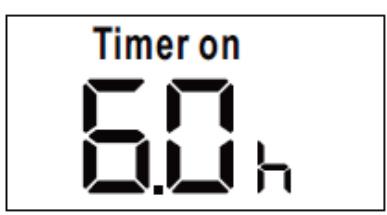

Indique la selection de la programmation depart différé et arrêt différé

9.AFFICHAGE LED

L'écran affiche la température cible en mode climatisation et chauffage et heures du minuteur.

L'écran affiche la température ambiente en modes ventilation et déshumidification.

Les codes d'erreur et de protection :

E1 signifie que la sonde de température ambiente est défectuese, débranchez l'appareil et rebranchez-le. Si l'affichage du code erreur se repete, contacter le service après-vente.
E2 signifie que la sonde de température evaporateur est défectueuse, débranchez l'appareil et rebranchez-le. Si l'affichage du code erreur se repête, contacter le service après-vente.
E3 signifie que la sonde de température condensateur est défectueuse, débranchez l'appareil et rebranchez-le. Si l'affichage du code erreur se repête, contacter le service après-vente.
E4 signifie erreur de communication de l'affichage

Débranchez l'appareil et rebranchez-le. Si l'affichage du code erreur se repête, contacter le service après-vente.

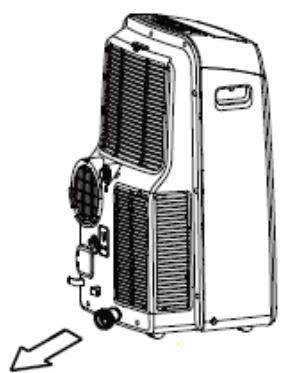

P1 signifie que le réservoir inférieur est plein -

Lorsque le niveau d'eau du réservoir inférieur atteint un niveau prédéterminé, L'unité émet un bip 8 fois, l'écran d'affichage numérique indique "P1". A ce moment, la fonction climatisation / déshumidification s'arrête immédiatement. Le moteur du ventilateur continue à fonctionner (c'est normal). Le réservoir doit être vidangié. Retirer le capuchon et bouchon, raccorder le tuyau de vidange et évacuer l'eau recueillie, ou placez un réseau adapté sous l'orifice de vidage pour réçuper l'eau. Si l'affichage du code protection se repête, contactez le service après-vente.

ATTENTION: Veilz à réinstaller le bouchon du réservoir inférieur avant d'utiliser l'appareil.

10. Gestion de l'alimentation

Lorsque la température ambiente est inférieure (mode climatisation) ou supérieure (mode chauffage) à la température ciblependant une période de temps, l'appareil activera automatiquement la gestion de l'alimentation. Le compresseur et le moteur du ventilateur s'arrêtent etvoyant de gestion de l'alimentation s'allume.

Lorsque la température ambiente est supérieure (mode climatisation) ou inférieure (mode chauffage) à la température cible, l'appareil désactivra automatiquement la gestion de l'alimentation. Levoyant de gestion de l'alimentation s'esteint, le compresseur et le ventilateur fonctionnent.

5. UTILISATION :

CLIMATISATION

• Appuyez sur le bouton "MODE" jusqu'à ce que levoyant « CLIM » s'allume ; sur la télécommande : levoyant "Cool". L'appareil fonctionnera automatiquement en vitesse ventilation automatique.
• Appuyez sur les boutons "+" / -" ou "▲/▼" pour régler la température cible souhaïée. La température peut être réglée dans une fouchette de 17^ à 30^ .
• Appuyez sur le bouton VITES ou "FAN" (Vitesse ventilateur) de la télécommande pourCHOISIR LA VITesse DE VENTILATION.

CHAUFFAGE

• Appuyez sur le bouton "MODE" jusqu'à ce que le voyant "CHAUFFAGE" s'allume ; sur la télécommande : le voyant " Heat"

• Appuyez sur les boutons "+" ou "-" pour selectionner la température ambiente souhaïée. La température peut être réglée dans une fouchette de 17^ à 30^ .

• Appuyez sur le bouton VITES ou "FAN" (Vitesse ventilatifeur) de la télécommande pourCHOISIR LA VITesse du ventilateur.

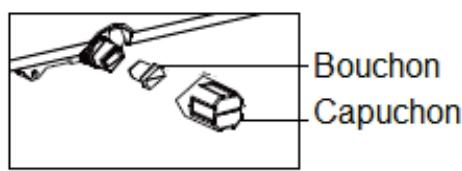

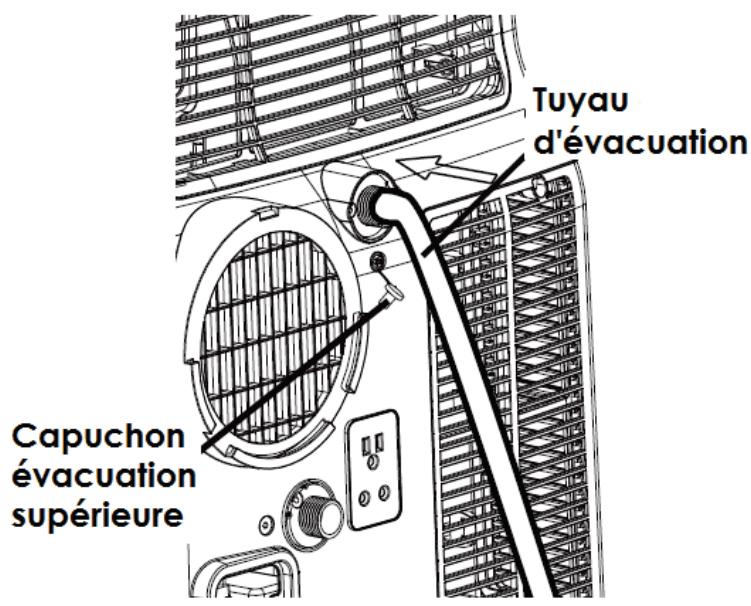

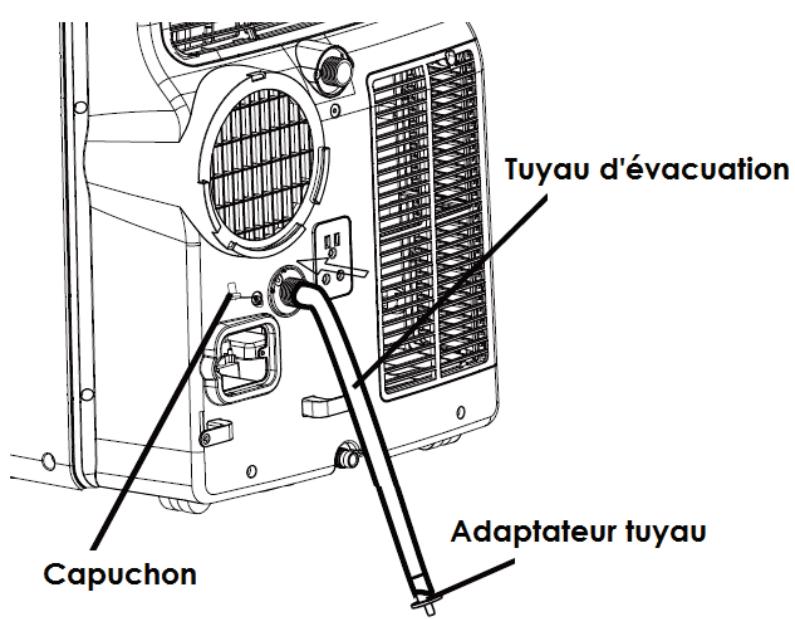

En mode Chauffage (pompe à chaleur), refirer le capuchon du drainage continu d'eau inférieur situé à l'arrière de l'appareil, fixez le tuyau de vidange au connecteur de vidange. Placez l'extrémité ouverte du tuyau avec adaptateur directement sur une évacuation permanente d'eau.

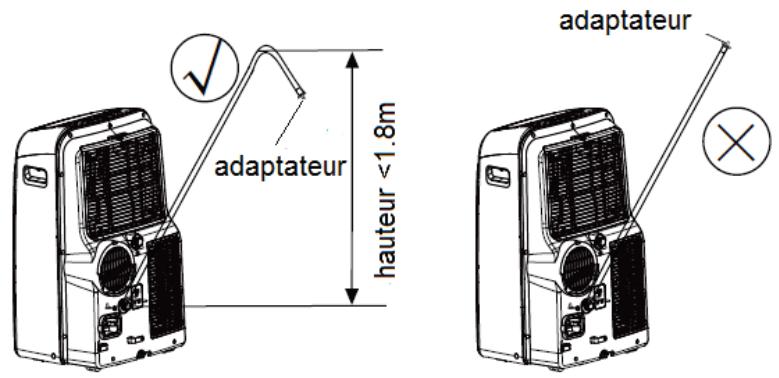

REMARQUE:

Assurez-vous que le tuyau est bien fixé pour éviter toute fuite. Diriger le tuyau vers le drain, en s'assurant qu'il n'y a pas de pris qui va arrêté l'eau qui coule. Placez l'extrémité du tuyau dans le drain et assurez-vous que l'extrémité du tuyau est vers le bas pour laisser l'eau couler lentement.

DÉSHUMIDIFICATION

• Appuyez sur le bouton "MODE" jusqu'à ce que levoyant « DÉSHU » s'allume.

Sur la télécommande : levoyant " DRY". L'appareil fonctionnera automatiquement en vitesse ventilation et température fixées non ajustables.

• Gardez les fenêtres et les portes fermées pour une meilleure efficacité de déshumidification.
• Ne pas relier le tuyau d'évacuation à la fenêtre.

Il est possible d'utiliser le drainage continu pour écacer l'eau collectée :

En mode déshumidification, retarder le capuchon du drainage continu d'eau supérieur situé à l'arrière de l'appareil, fixez le tuyau de vidange au connecteur de vidange. Placez l'extrémité ouverte du tuyau directement sur sur une évacuation permanente d'eau.

REMARQUE:

Assurez-vous que le tuyau est bien fixé pour éviter toute fuite. Diriger le tuyau vers le drain, en s'assurant qu'il n'y a pas de pris qui va arrêter l'eau qui coule. Placez l'extrémité du tuyau dans le drain et assurez-vous que l'extrémité du tuyau est vers le bas pour laisser l'eau couler lentement.

AUTO

• Appuyez sur la touche "MODE" jusqu'à ce que levoyant auto "AUTO" s'allume.

Lorsque vous reglez le climatiseur en mode AUTO, il selectionnera automatiquement la climatisation, le chauffage ou la ventilation uniquement en fonction de la température que vous avez selectionnée et de la température ambiente.

• Le climatiseur ajustera automatiquement la température ambiente suivant votre température cible réglée.
• En mode AUTO, vous ne pouvez pas selectionner la vitesse du ventilateur.

REMARQUE: En mode AUTO, les voyants du mode AUTO et du mode de fonctionnement correspondant s'allument en même temps.

VENTILATION

Appuyez sur le bouton "MODE" jusqu'à ce que levoyant «VENTIL » s'allume ; sur la télécommande : le voyant "FAN". L'appareil fonctionnera automatiquement en vitesse ventilation automatique.

La température ne peut pas être régée.

• Appuyez sur le bouton "FAN" (Ventilateur) de la télécommande pour désir la vitesse de ventilation.
• Ne pas relier le tuyau d'évacuation à la fenêtre.

FONCTION SOMMEIL

Appuyez sur le bouton Sommeil SOMM sur le panneau de control du produit, sur la

telecommande SLEEP

la température cible augmentera (mode climatisation) ou diminuera (mode chauffage) de 1^ après 30 minutes, puis augmentera (mode climatisation) ou diminuera (mode chauffage) d'un 1^ supplémentaire après 30minutes. Cette nouvelle température sera maintainue pendant 7 heures avant de revenir à la température d'origine selectionnée. Le climatiseur continuera à fonctionner à la température d'origine selectionnée.

REMARQUE: Cette fonction n'est pas disponible sous le mode Auto, ventilation ou déshumidification.

Autres caractéristiques

Si une coupure d'alimentation survient, après le rétablissement de l'alimentation, le climatiseur redémarrera sur la précédente fonction et réglages.

Lorsque l'appareil est arrêté, il ne peut pas redémarrer dans les 3 premières minutes. Ceci vise à protégger le climatiseur. Les fonctions démarreront automatiquement après 3 minutes.

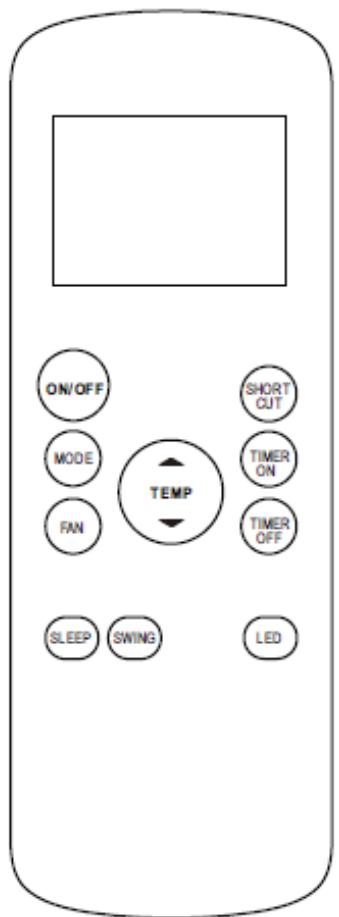

TELECOMMANDANE :

• Fonctionne avec 2 piles AAA, 1.5 volts, non fournies. Les piles usagées doivent être mises au rebut de façon sure. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement
• Respecter les polarités en les insérant.
  La diriger vers le tableau de commande du climatiseur.

ON/OFF:

Bouton Marche / Arrêt

Appuyer pour allumer ou eteindre l'appareil.

indicateur ON/OFF: apparait sur la télécommande lorsque

I'appareil est en marche et disparait lorsquI'appareil est eteint.

indicateur transmission: apparait sur la télécommande

lorsque celle-ci envoie des signaux à l'appareil.

MODE:Bouton Mode

Permet de sélectionn l'un des modes : Auto / Climatisation/

Ventilation/ Déshumidification/ Chauffage

FAN :

Bouton vitesse ventilation

Permet de selectionner l'une des vitesses : Auto mode (vitesse fixee à auto)

LENTE	FAN	>>>
MOYENNE	FAN	>>>
RAPIDE	FAN	>>>
AUTO	FAN	Auto

SLEEP :

Bouton fonction sommeil

L'indicateur s'affichera sur la télécommande

La température cible augmentera (mode climatisation) et bassera (mode chauffage) de 1^ après 30 minutes, puis augmentera (mode climatisation) et bassera (mode chauffage) d'un 1^ supplémentaire après 30minutes. Cette nouvelle température sera maintainue pendant 7 heures avant de revenir a la température d'origine selectionnée. Le climatiseur continuera a fonctionner a la température d'origine selectionnée.

TEMP

Bouton réglage température △

Permet d'augmenter la températe par incrément de 1^ jusqu'à 30^ .

TEMP

Bouton réglage température

Permet de diminuer la températe par incrément de 1^ jusqu'à 17^

SHORT CUT

Bouton de raccourci

Utilisé pour restaurer les paramètres actuels ou reprendre les réglages précédents.

-À la première mise sous tension, en appuyant sur le bouton de raccourci, le climatiseur fonctionnera sur le mode AUTO (correspondant au mode climatisation sur le climatiseur) à 26^ , et le ventilateur à la vitesse AUTO.

-Lorsque la télécommande est allumée, appuyer sur ce bouton, l'affichage revient automatiquement aux réglages précédents, y compris le mode de fonctionnement, réglage de la température, vitesse de ventilation et la fonction sommeil (si activée). Et transmet les signaux au climatiseur.

-Lorsque la télécommande est eteinte, appuyer sur ce bouton, l'affichage revient aux réglages et ne transmet pas les signaux au climatiseur. Et la fonction sommeil est désactivée.

• En appuyant sur le bouton pendant plus de 2 secondes, l'affichage revient automatiquement aux réglages actuels incluant les paramètres de fonctionnement, y compris le mode de fonctionnement, réglage de la température, la vitesse de ventilation et fonction sommeil (si activée).

TIMER ON

Bouton Départ différé

Permet de programmer un départ différé du climatiseur

1. Appuyez sur le bouton TIMER ON. La télécommande affiche TIMER ON, la dernière durée du départ différé et la dette "h" sera affichée sur le LCD. Maintenant, il est prét à

réinitialiser le départ différé automatique pour lancer l'opération.

1. Appuyez sur le bouton TIMER ON à nouveau pour définir le départ différé désiré.
   Chaque fois que vous appuyez sur la touche, le temps augmente de demi-heure entre 0 et 10 heures et augmente d'une heures entre 10 et 24 heures.
2. ÀpRES avoir réglé le départ différé, il y aura un début d'une seconde avant que la télécommande transmet le signal au climatiseur. ÀpRES environ 2 secondes, l'affichage « H» disparaître et la température cible ré-apparaître sur la fenêtre d'affichage LCD.

TIMER OFF

Bouton Arrêt différé

Permet de programmer un arrêt différé du climatiseur

1. Appuyez sur le bouton TIMER OFF. La télécommande affiche TIMER OFF, la的最后一 minute durée de l'arrêt différé et la dette "h" sera affichée sur le LCD. Maintenant, il est prét à réinitialiser l'arrêt différé automatique pour lancer l'opération.
2. Appuyez sur le bouton TIMER OFF à nouveau pour définir le départ différé désiré.

Chaque fois que vous appuyez sur la touche, le temps augmente de demi-heure entre 0 et 10 heures et augmente d'une heures entre 10 et 24 heures.
3. Àpres avoir régle l'arrêt différé, il y aura un-delai d'une seconde avant que la télécommande transmette le signal au climatiseur. Àpres environ 2 secondes, l'affichage « h» disparaître et la température cible ré-apparaître sur la fenêtre d'affichage LCD

Example :

1) Départ différé de 6 heures

2) Arrêt différé de 10 heures

3) Combinaison d'arrêt (2 heures) et département différé (10 heures)

Bouton LED:

Si vous étés sensible à la luminosité de l'affichage LED, lorsque vous endormez, vous pouvez appuyer sur le bouton LED pour éteindre l'affichage sur l'appareil. Appuyez à nouveau sur le bouton pour le rallumer.

6. NETTOYAGE ET ENTRETIEN :

MAINTENANCE DE L'APPAREIL :

1. Pour toutes opérations d'entretien et de nettoyage, il est IMPERATIF de débrancher l'appareil pour des raisons de sécurité.
2. Ne pas utiliser de produits chimiques ou de déterments pour le nettoyage, qui pourrait facilement abîmer, ou déformer votre apparéil.
3. Nettoyer le climatiseur avec un chiffon légèrement humide, et le sécher.

MAINTENANCE DU Filtre A AIR :

Pour une meilleure efficacité, le contrôle à air doit être nettoyé au bout de 100 heures d'utilisation.

L'appareil possède 2 filtrés : supérieur et inférieur.

Pour le nettoyer :
Arrête l'appareil et refirer le filtre à air.
Nettoyer et réinstaller le filtré à air : en cas de saleté évidente, laver le filtré à l'eau savonneuse tiède, le rincer et le sécher avant de le replacer dans son compartment.
En cas d'utilisation du climatiseur dans un environnement extrémement poussièreux, nettoyer le filtré à air toutes les 2 semaines.

Filtresupérieur (Retirer)

Dévisser les vis, puis rétirer le filtré inférieur

MAINTENANCE APRES UTILISATION :

1. Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée Retirer le bouchon en caoutchouc de l'ouverture de vidange (bas de l'appareil) afin de vidanger l'appareil, en cas d'une non-utilisation prolongée de votre climatiseur.
2. Pendant 12 journée et par beau temps, faire fonctionner l'appareil en mode VENTILATION uniquement afin qu'il sèche à l'intérieur et éviter qu'il moïssse.
3. Arrêter et débrancher l'appareil.
4. Nettoyer le filtré à air et le réinstaller.
5. Retirer les flexibles d'air et les conserver soigneusement. Boucher le trou hermétiquement.

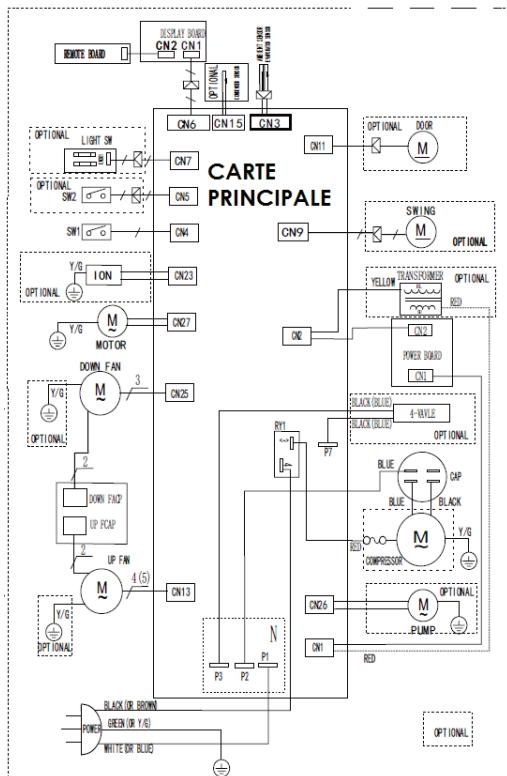

7. SPECIFICATIONS TECHNIQUES :

Modèle n°:	THCLI127ER
Capacité réfrigérante:	3500 W
Capacité chauffante:	2900 W
Voltage et fréquence:	220-240V~50 Hz
Puisance absorbée (froid):	1400 W
Puisance absorbée (chaud):	1100 W
Pression de refoulement:	4,2 MPa
Pression d'aspiration:	1,5 MPa
Réfrigerant	R410A/420g

Type de fusible utilisé : T3.15A, AC250V

(CE) N 517/2014 : R410A est un gaz à effet de serre fluorescent relevant du protocole de KYOTO.

Son potentiel de réchauffement planétaire (PRP) est 2088

Cet appeareil contient des gaz à effet de serre fluorés.

Nom chimique du gaz: R410A.

Les gaz à effet de serre fluorés sont contenus dans un équipement hermétiquement scelled. Un apparéil de commutation électrique a un taux de fuite testé, indiquédans les specifications techniques du fabricant, inférieur à 0,1 % par an.

Le poids du CO2 équivalent des gaz à effet de serre fluorés pour lequel chaque apparéil est consu : 876,96 kg CO2 équivalent

THCLI127ER
Description	Symbole	Valeur	Unité
Puisance frigorifique nominale	P rated frigorifique	3,5	kW
Puisance calorifique nominale	P rated calorifique	2,9	kW
Puisance frigorifique absorbée nominale	PEER	1,4	kW
Puisance calorique absorbée nominale	PCOP	1,1	kW
Coefficient d'efficacité énergétique nominal	EERd	2,6	-
Coefficient de performance nominal	COPd	2,6	-
Consommation d'électricité en «arrêt par thermostat»	PTO	0.85	W
		0.75
Consommation d'électricité en mode «veille»	PSB	0,5	W
Consommation d'électricité des appareils simple conduit	Q	1,3 (for cooling)	kWh/h
		1,2 (for heating)
Niveau de puissance acoustique	LWA	65	dB(A)
Potentiel de réchauffement planété	PRP	2088	kg éq. CO2
Coordonnées de contact pour tout complément d'information	ADMEA, 12 rue Jules Ferry, 93110 Rosny sous bois, France

8. PANNES :

Les cas suivants ne sont pas toujours des dysfonctionnements.

Vérifier avant de contacter le service après-venture.

Problème	Analyse
Ne fonctionne pas	- Le disjoncteur ou le fusible est grillé. - Patientez 3 minutes et rallumez l'appareil. Il se peut que le disjoncteur empêche l'appareil de fonctionner. - Les piles de la télécommande sont déchargées. - La fiche n'est pas branchée correctement.
Fonctionne seulement quelques instants	- Si la température réglée est proche de la température ambiente, vous pouze diminuer la température régée. - Sortie d'air obturée par un obstacle. Retirez cet obstacle.
Fonctionne mais ne refroidit pas	- Porte ou fenêtre ouverte. - Un autre apparéil de chauffage fonctionne (chauffage, lampe, etc.). - Le filtré à air est sale. Nettoyez-le. - Sortie ou admission d'air colmatée. - Température régée excessive.
Ne fonctionne pas et tímoin réservoir plein P1 s'allume.	- Vidangez l'eau dans un écipient au moyen du tuyau de vidange situé au dos de l'appareil. Si l'appareil ne fonctionne toujours pas, consultez un technicien qualifié.
Gargouillement sonore	- Le son provient de l'écoulement du réfrigérant à l'intérieur du climatiseur. C'est normal.
Alimentation électrique coupée en mode chauffage	- La protection automatique anti-surchauffe fonction. Lorsque la température à la sortie d'air dépasse 70°C, L'appareil s'arrête. Allumer à nouveau après que l'appareil ait refroidi.

Ce logo apposé sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet pourrait dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique etlectronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

Pour en savoir plus : www.quefairedemesdechets.fr
