Type d'appareil	Climatiseur mobile
Fonction	Refroidissement et déshumidification
Mode de fonctionnement	Électronique
Alimentation	230 V / 50 Hz
Puissance frigorifique	Non précisé
Consommation électrique	Non précisé
Capacité de déshumidification	Non précisé
Niveau sonore	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Type de commande	Écran électronique avec boutons
Mobilité	Roues intégrées
Accessoires inclus	Non précisé
Normes de sécurité	CE
Garantie	Non précisé

FOIRE AUX QUESTIONS - CLI123E THOMSON

Comment allumer le THOMSON CLI123E ?

Pour allumer le THOMSON CLI123E, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Comment régler la température sur le THOMSON CLI123E ?

Utilisez le bouton de réglage de la température pour sélectionner la température souhaitée. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que l'appareil est correctement branché. Assurez-vous également que la température est réglée au-dessus de la température ambiante.

Comment nettoyer le THOMSON CLI123E ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour essuyer l'extérieur et un aspirateur pour nettoyer les grilles d'aération.

Y a-t-il un mode éco sur le THOMSON CLI123E ?

Oui, le THOMSON CLI123E dispose d'un mode éco. Pour l'activer, appuyez sur le bouton 'Éco' situé sur le panneau de contrôle.

Comment réinitialiser le THOMSON CLI123E ?

Pour réinitialiser l'appareil, débranchez-le pendant quelques minutes, puis rebranchez-le.

Quel est le niveau de bruit du THOMSON CLI123E ?

Le THOMSON CLI123E fonctionne à un niveau sonore de 45 dB, ce qui est relativement silencieux pour un appareil de chauffage.

Est-ce que le THOMSON CLI123E est sécurisé pour une utilisation nocturne ?

Oui, le THOMSON CLI123E est équipé d'une fonction d'arrêt automatique en cas de surchauffe, ce qui le rend sûr pour une utilisation nocturne.

Où puis-je trouver des pièces de rechange pour le THOMSON CLI123E ?

Les pièces de rechange peuvent être commandées auprès du service client de THOMSON ou sur des sites de vente en ligne spécialisés.

Quelle est la garantie du THOMSON CLI123E ?

Le THOMSON CLI123E est généralement couvert par une garantie de 2 ans à compter de la date d'achat.

MODE D'EMPLOI CLI123E THOMSON

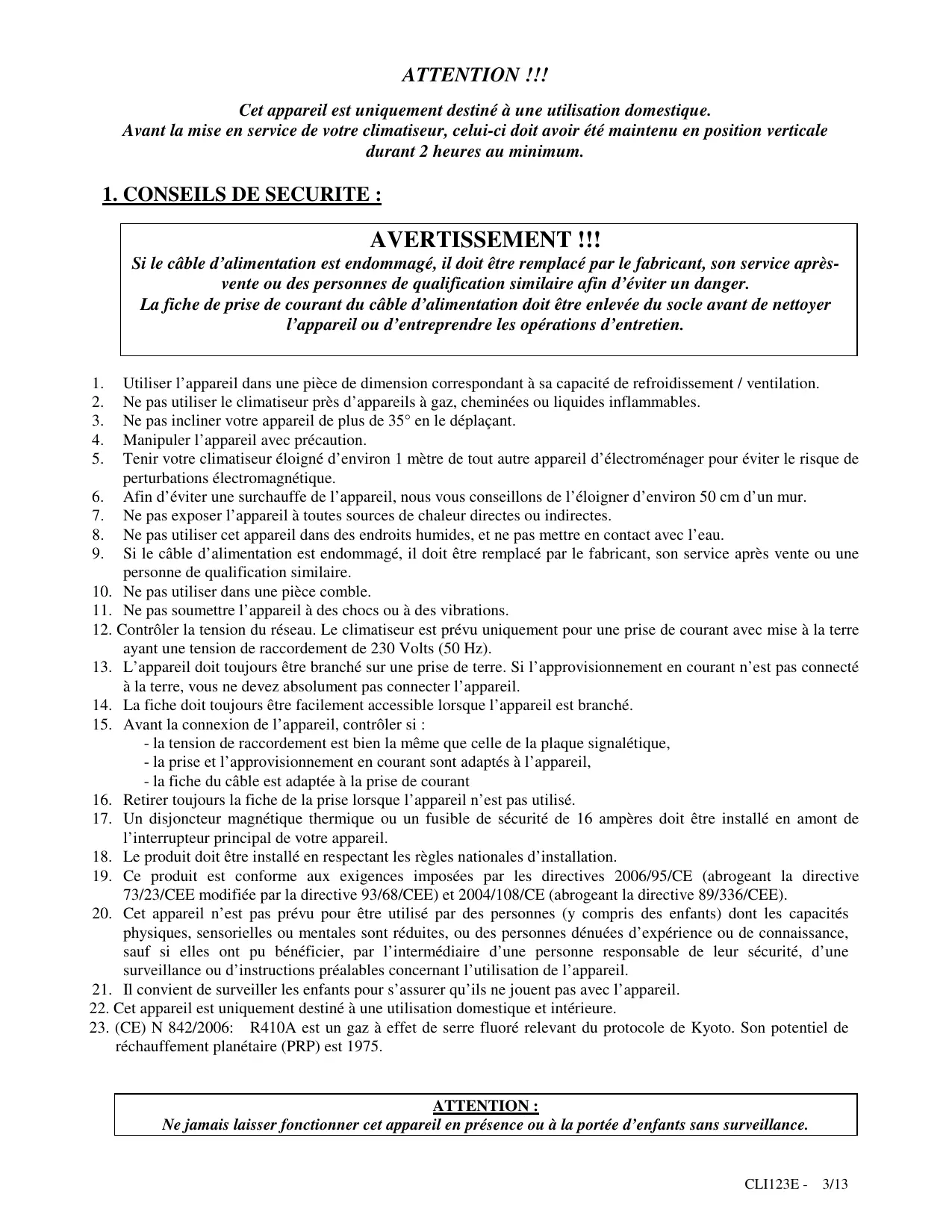

Cet apparéil est uniquement destiné à une'utilisation domestique.

Avant la mise en service de votre climatisationur, celui-ci doit avoir ete Maintenu en position verticale durant 2 heures au minimum.

1. CONSEILS DE SECURITE :

AVERTISSEMENT !!!

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.

1. Utiliser l'appareil dans une piece de dimension correspondant à sa capacité de refroidissement / ventilation.
2. Ne pas utiliser le climatisationur pres d'appareils à gaz, cheminées ou liquides inflammables.
3. Ne pas incliner votre apparéil de plus de 35^ en le déplaçant.
4. Manipuler l'appareil avec précaution.
5. Tenir votre climatisation éloigné d'environ 1 mètre de tout autre apparéil d'électroménager pour éviter le risque de perturbations electromagnetique.
6. Afin d'eviter une surchauffe de l'appareil, nous vous conseillons de l'éloigner d'environ 50 cm d'un mur.
7. Ne pas exposer l'apparéil à toutes sources de chaleur directes ou indirectes.
8. Ne pas utiliser cet apparéil dans des endroits humides, et ne pasmettre en contact avec l'eau.
9. Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou une personne de qualification similaire.
10. Ne pas utiliser dans une piece comble.
11. Ne pas soumettre l'appareil à des choses ou à des vibrations.
12. Contrôler la tension du réseau. Le climatiseur est prévu uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 Volts (50 Hz).
13. L'appareil doit toujours être branché sur une prise de terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez absolument pas connecter l'appareil.
14. La fiche doit toujours être facilement accessible lorsqu'ell'appareil est branché.

15. Avant la connexion de l'appareil, contrôler si :

16. la tension de raccordement est bien la même que celle de la plaque signalétique,

17. la prise et l'approvisionnement en courant sont adaptés à l'appareil,

18. la fiche du cable est adaptée à la prise de courant

19. Retirer toujours la fiche de la prise lorsqu'el appeareil n'est pas utilisé.

20. Un disjoncteur magnétique thermique ou un fusible de sécurité de 16 ampères doit être installé en avant de l'interrupteur principal de votre apparéil.
21. Le produit doit être installé en respectant les règles nationales d'installation.
22. Ce produit est conforme aux exigences imposées par les directives 2006/95/CE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2004/108/CE (abrogeant la directive 89/336/CEE).
23. Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
24. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
25. Cet apparéil est uniquement destiné à une utilisation domestique et interieure.
26. (CE) N 842/2006: R410A est un gaz à effet de serre fluoré relevant du protocole de Kyoto. Son potentiel de réchauffement planétaire (PRP) est 1975.

ATTENTION :

Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.

2. CONSEIL D'INSTALLATION DE VOTRE CLIMATISEUR :

Votre climatiseur mobile vous permet de l'installer et de le déplacer facilement à l'endroit souhaité.

Raccorder le flexible d'échévement au dos de l'unité.

Déployer le flexible à la longueur souhaïée et raccorder la buse de ventilation vers l'extérieur au travers de la fenêtre.

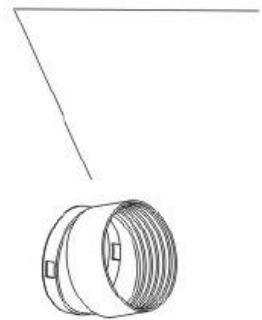

Buse d'échévement

Connecteur de la buse d'échévement (2 unités)

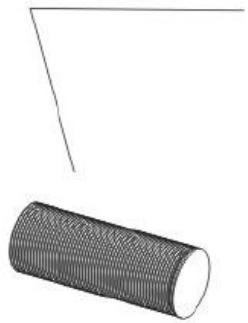

Flexible d'échévement

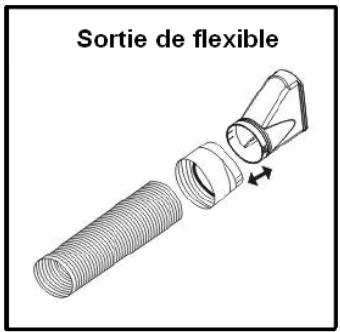

=> BLOC D'ECHAPPEMENT ET INSTALLATION

1. Insérer les 2 extrémités du flexible d'échéppement dans les 2 connecteurs de la buse d'échéppement. Pour cela, les tordre en sens inverse horsaire jusqu'à la butée.

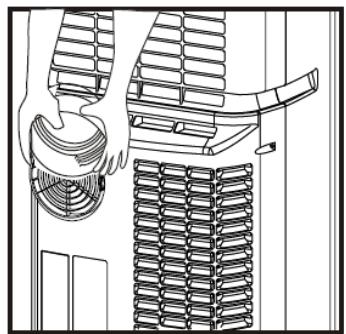

2. Raccorder un des connecteurs de la buse à la sortie située au dos de l'appareil, en faisant coulibser le connecteur du flexible vers le bas sur la sortie d'échéppement de l'appareil. S'assurer alors que les cosses situées sur le connecteur de la buse s'enclenchent dans les rainures du connecteur de l'unité.
3. Fixer une autre buse d'échépement du connecteur.

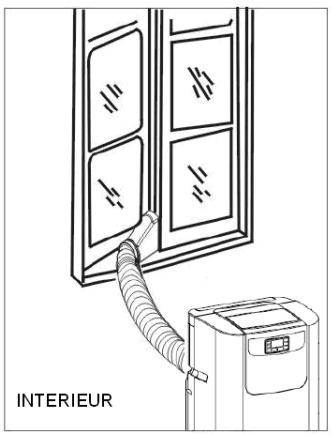

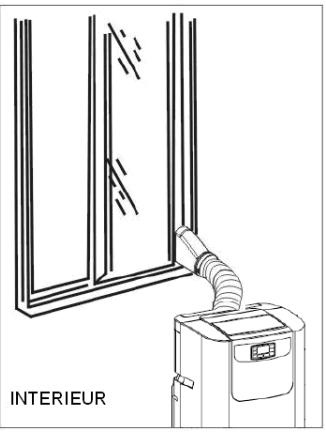

4. Déployer le flexible d'échévement et fermer la fenêtre de sorte à coincer la buse d'échévement comme indiqué dans les schémas ci-dessous.

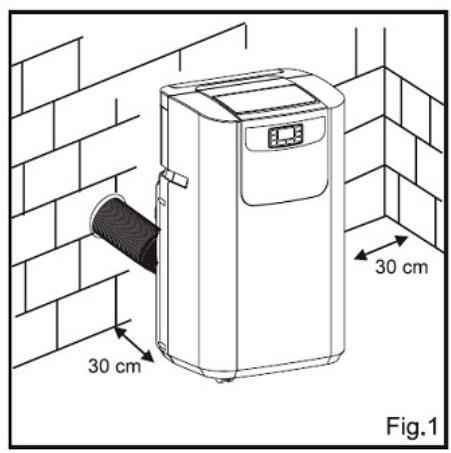

Si nécessaire, votre apparéil peut également être installé de manière semi-permanente.

Proceder comme suit :

Percer un trou dans un mur extérieur ou sur un vitrage de fenêtre.

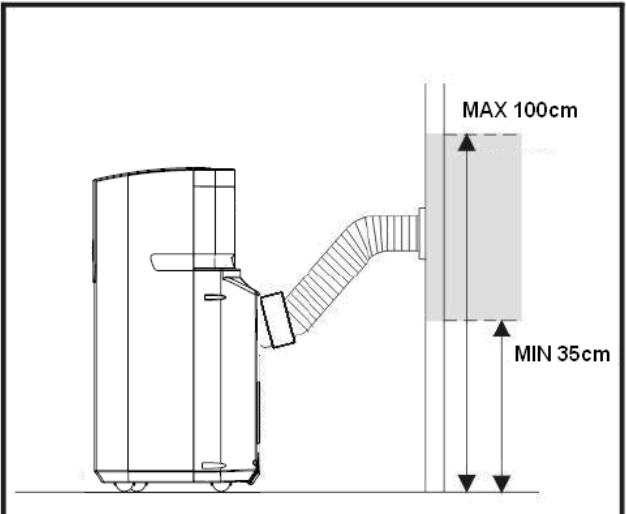

Respecter la hauteur et les dimensions du trou (cf. figure 2)
Fixer la purge à bride en option dans le trou
Installer le flexible d'échéppement dans le boîtier, au dos de l'appareil.
Adapter l'extrémité du flexible d'échévement à la fixation à bride comme illustré (cf. figure 3)

Lorsque le flexible n'est pas utilisé, installer le capuchon pour connecteur de fenêtre rond dans le trou.

Remarque / en cas d'installation semi-permanente du climatiseur, laisser une porte légèrement ouverte (1cm suffit), afin de garantir une ventilation correcte.

Dans le vitrage de la fenetre

Dans le montant d'une fenetre francaise.

Dans le mur : nous
vous conseillons
disoler la section de
mur afin de garantir
une isolation adaptée.
Figure 2

Figure 3

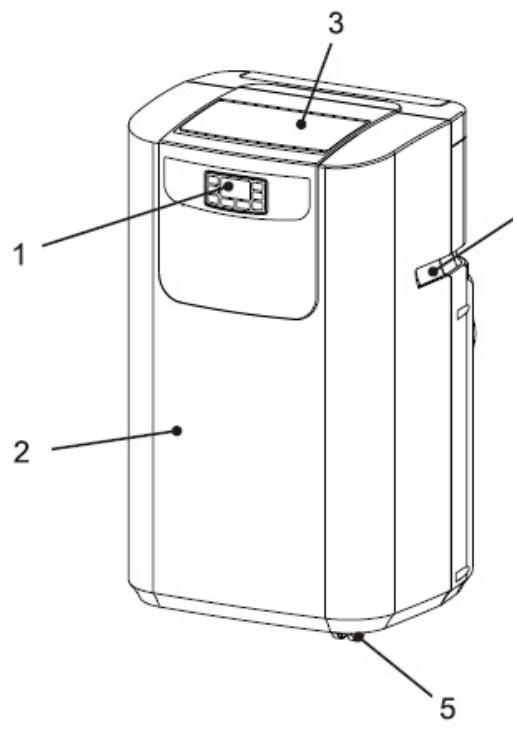

4.DESCRIPTIF:

1	Panneau de commande
2	Face avant
3	Collecteur
4	Poinée
5	Routettes

6	Filtre
7	Arrivée d'air (évaporateur)
8	Arrivée d'air (condenseur)
9	Sortie d'air chaud
10	Couvercle
11	Cordon d'alimentation
12	Purge d'eau
13	Drainage continu d'eau (uniquement en mode déshumidification)

5. CHARACTERISTIQUES DE FONCTIONNEMENT :

ATTENTION :

Avant la mise en service de votre climatiseur, celui-ci doit avoir ete Maintenu en position verticale durant 2 heures au minimum.

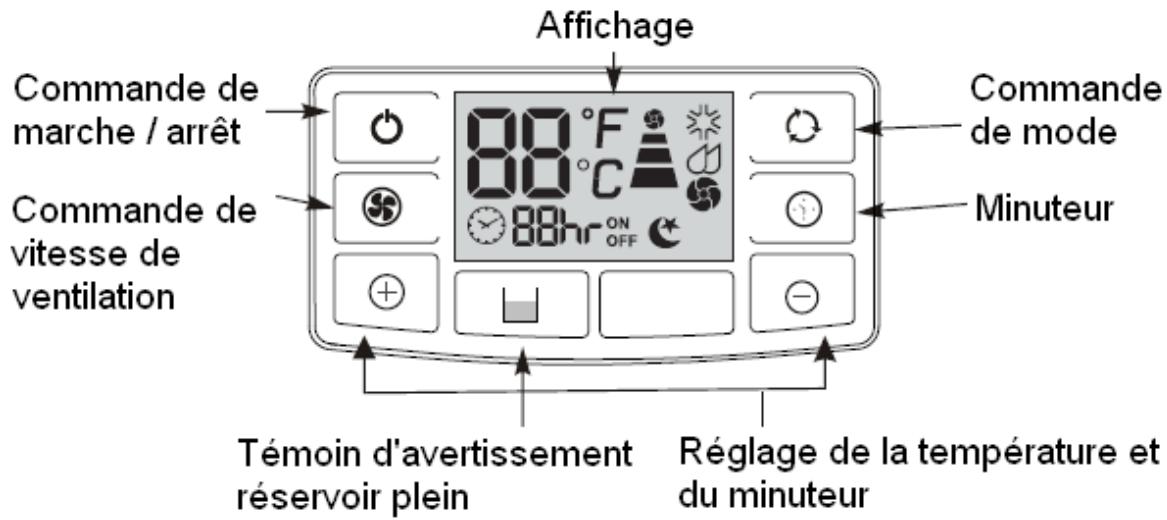

Affichage LCD

Mode climatisation

Vitesse de ventilation forte

Mode sommeil (Silencieux)

Vitesse de ventilation moyenne

Mode deshumidification

Vitesse de ventilation faible

Mode ventilation

88hr Affichage minuteur arrêt et marche

Affichage de la températe

Indicateur lumineux

Avertissement réservoir plein

5.1. COMMANDE MARCHE / ARRET :

Cette commande permet demettre l'appareil en marche ou de I'arreter.

Témoin d'advertissement :

Ce témoin indique que le réservoir d'eau interne doit être vidange. L'appareil ne fonctionnera pas tant que l'eau n'a pas été vidangée.

5.2. COMMANDDE MODE :

Sélection de l'un des 4 modes : Climatisation / Sommeil (Silencieux) / Déshumidification /

Ventilation

En utilisant la commande du mode, un témoin indique le réglage actuel.

5.3.Mode CLIMATISATION:

Lorsque le mode CLIMATISATION est selectionné, le témoin s'allume.

L'air est alors refroidi et l'air chaud est evacué vers l'extérieur par le tube d'échéppement. Ajuster la vitesse de ventilation en fonction de la température de l'air la plus comfortable. La température peut être ajustée.

En mode CLIMATISATION, les flexibles d'échange d'air doivent ventiler à l'estérieur.

5.4. Mode SOMMEIL (SILENCIEUX) :

Lorsque le mode SOMMEIL est selectionné, le témoin s'allume.

Le climatiseur sera très silencieux, la vitesse de ventilation est fixe, ne peut pas être régée.

La température cible augmente progressivement de 2^ durant les 2 premières heures et puis maintient la température constante.

lesflexiblesd'échange d'airdoiventventileral'textérieur

5.5.Mode DESHUMIDIFICATION:

Lorsque le mode DESHUMIDIFICATION est selectionné, le témoin lumineux s'allume. L'air est déshumidifié lorsqu'il traverse l'unité, sans toutefois être complètement refroidi.

Si la température ambiente est de 25^ , la vitesse de ventilation peut être ajustée. Sinon, elle est bloquée en mode « faible »

En mode DESHUMIDIFICATION, il n'est pas nécessaire de connecter les flexibles d'échange d'air chaud vers l'extérieur de la piece, comme en mode de refroidissement. Le drainage continu sera nécessaire.

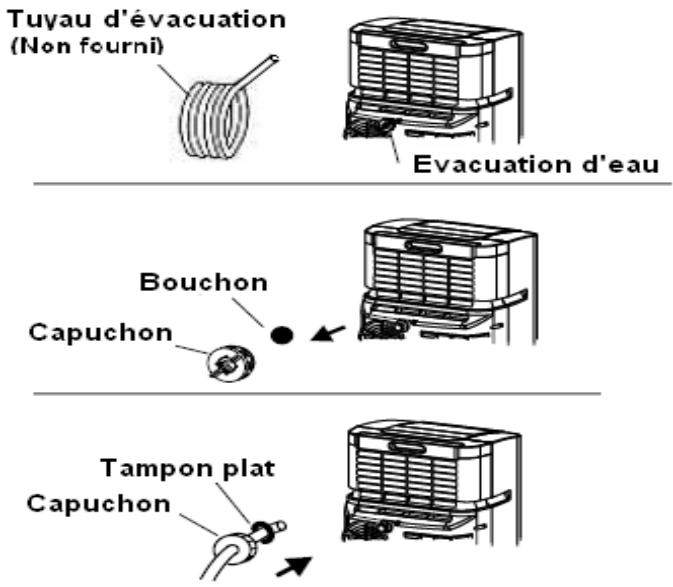

Il est possible d'utiliser le drainage continu pour écacer l'eau collectée :

5.6.Mode VENTILATION:

Lorsque le mode VENTILATION est selectionné, le témoin s'allume.

L'air circule dans la pierce, sans etre refroidi.

Remarque: en mode VENTILATION, l'appareil n'a pas besoin d'être ventilé.

3 vitesses peuvent être régles : Forte , Moyenne , Faible .

5.8. MINUTEUR :

ARRETAUTOMATIQUE:
Lorsque l'appareil est allumé, appuyer sur le bouton du minuteur pour sélectionner le nombre d'heures pendant lequel vous souhaiteriez que l'appareil fonctionne en mode CLIMATISATION, avant de s'arrête automatiquement.
MISE EN MARCHE AUTOMATIQUE:

Lorsque l'appareil est eteint, appuyer sur le bouton du minuteur pour selectionner le nombre d'heures souhaite avant que l'appareil se mette en marche automatiquement en mode CLIMATISATION.

5.9.COMMANDES DE REGLAGE DU MINUTEUR/TEMPERATURE:

Utilisées pour le réglage du minuteur et du thermostat

La température ambiente est affichée par défaut

En mode REFROIDISSEMENT, si vous appuyez sur le bouton « ↑ » ou « ↓», la température régée s'affiche et peut être ajustée. Au bout de 15 secondes, l'affichage revient à la température ambiente. La température ne peut être régée qu'en mode REFROIDISSEMENT.

Le temps peut être régèle entre 1 et 24 heures.

Remarque: Appuyer simultanément sur les boutons « ↑ » et « ↓ » pendant 3 secondes, pour basculer l'affichage entre les degrés Celsius et les degrés Fahrenheit.

Lorsque vous arrêtez le climatiseur, attendre 3 minutes avant de le remetre en marche.

IMPORTANT

Afin d'optimiser le rendement de votre climatiseur, nous vous recommendons de ne pas l'exposer directement aux rayons du soleil lors de son fonctionnement (si possible, tirer les rideaux ou fermer les volets).

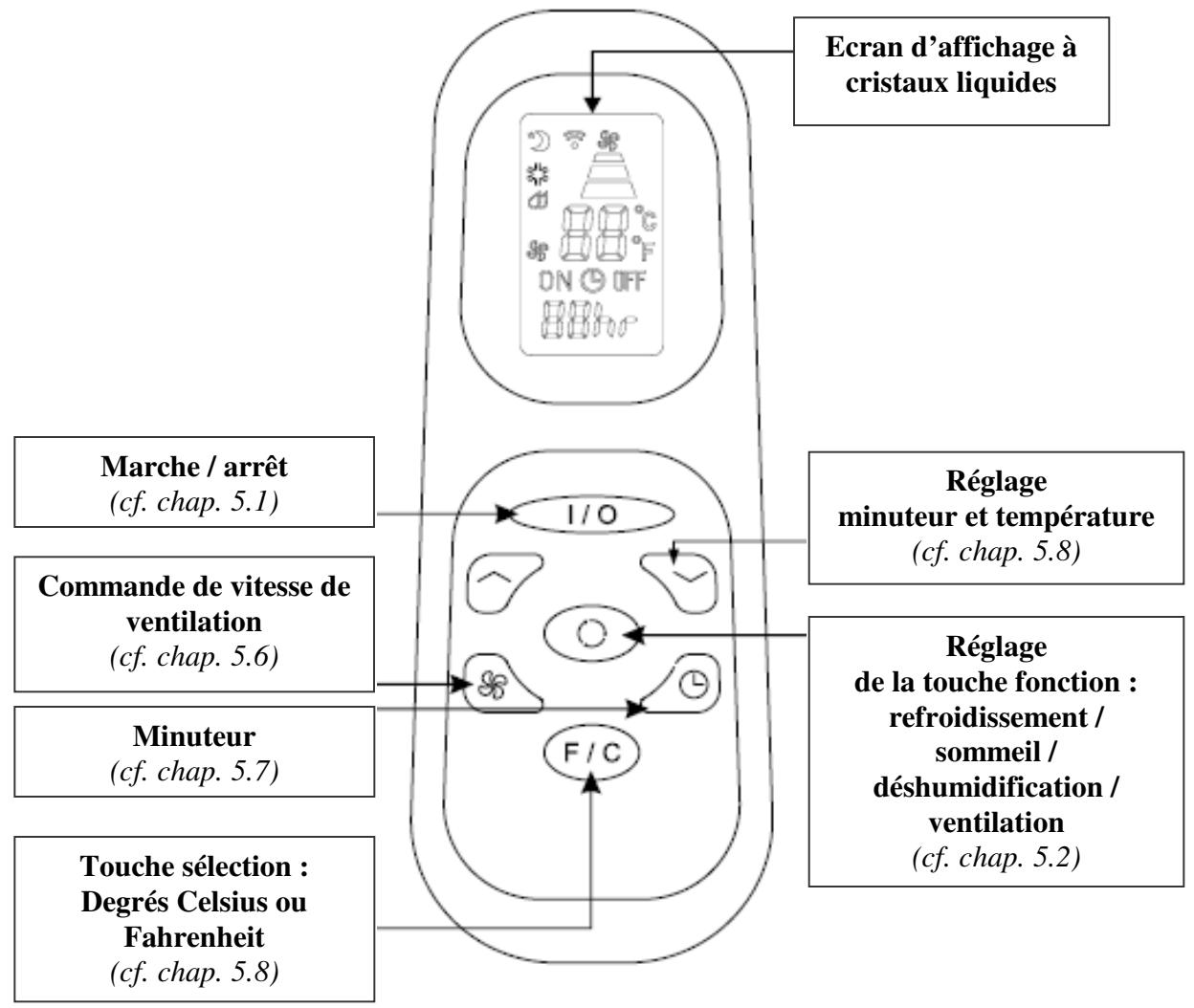

6. TELECOMMANDENDE :

• Fonctionne avec 2 piles AAA, 1.5 volts, non fournies. Les piles usages doivent être mises au rebut de façon sure. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement
• Respecter les polarités en les insérant.
  La diriger vers le tableau de commande du climatiseur.
• Voiture telécommande reprend les mêmes fonctions que celles indiquées sur votre clavier de commande du climatiseur.

Pour l'utilisation de celle-ci, veuillez vous reporter au :
- Chapitre N° 5 « CHARACTERISTIQUES DE FONCTIONNEMENT »

7. ENTRETIEN:

MAINTENANCE DE L'APPAREIL :

1. Pour toutes opérations d'entretien et de nettoyage, il est IMPERATIF de débrancher l'appareil pour des raisons de sécurité.
2. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui pourrait facilement abîmer, ou déformer votre apparéil.
3. Nettoyer le climatiseur avec un chiffon légrement humide, et le sécher.

MAINTENANCE DU FILTRE A AIR :

Pour une meilleure efficacité, le filtré à air doit être nettoyé au bout de 100 heures d'utilisation.

Pour le nettoyer :

Arrête l'appareil etPTRirer le filtre a air en le poussant vers le haut.
Nettoyer et réinstaller le filtré à air : en cas de saleté évidente, laver le filtré à l'eau savonneuse tiède, le rincer et le sécher avant de le replacer dans son compartment.
En cas d'utilisation du climatiseur dans un environnement extrémement poussiéaux, nettoyer le filtré à air toutes les 2 semaines.

MAINTENANCE APRES UTILISATION :

1. Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée Retirer le bouchon en caoutchouc de l'ouverture de vidange (bas de l'appareil) afin de vidanger l'appareil, en cas d'une non-utilisation prolongée de votre climatisationur.
2. Pendant 12 journée et par beau temps, faire fonctionner l'appareil en mode VENTILATION uniquement afin qu'il sèche à l'intérieur et éviter qu'il moisisse.
3. Arrête et débrancher l'appareil.
4. Nettoyer le filtré à air et le réinstaller.
5. Retirer les flexibles d'air et les conserver soigneusement. Boucher le trou hermetiquement.

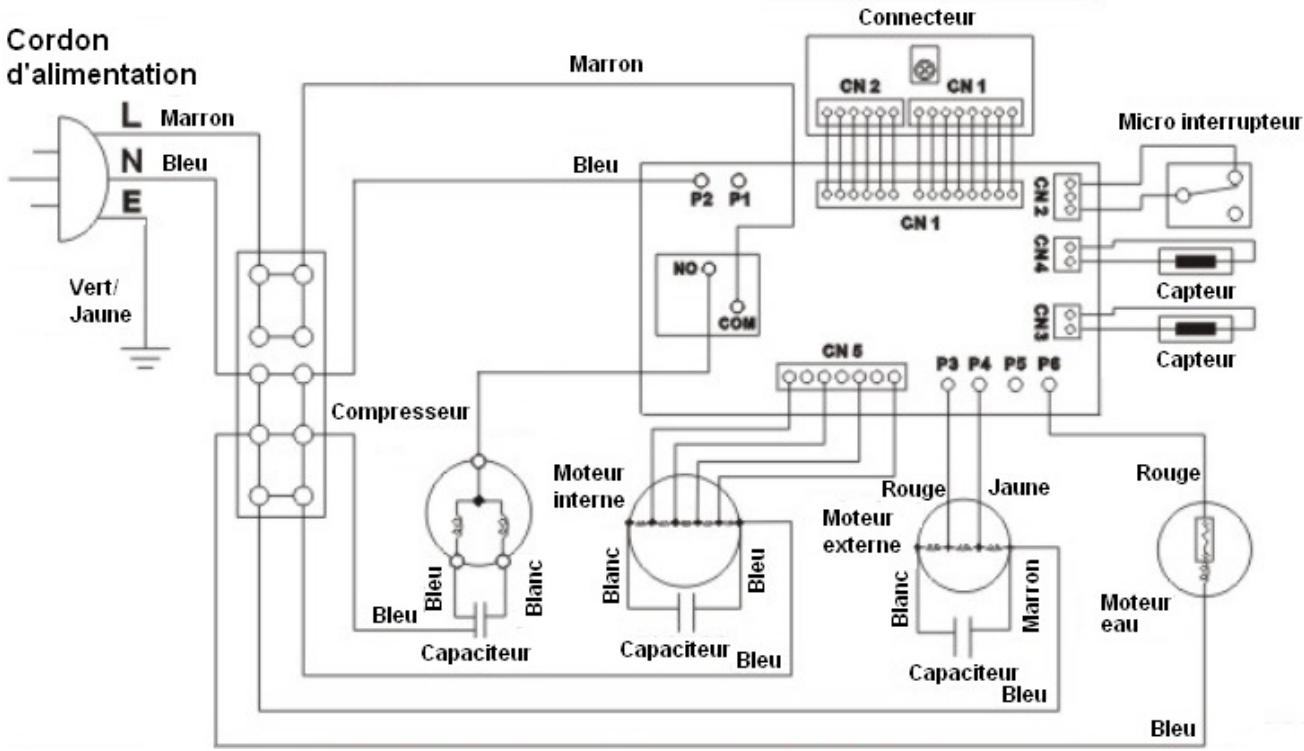

8. SPECIFICATIONS TECHNIQUES :

Modèle n°:	CLI123E
Capacité réfrigérante:	3 500 W
Tension:	220-240V~
Fréquence:	50 Hz
Puisance absorbée (mode froid):	1 050 W
Gaz réfrigérant:	R410A / 630g
Pression de refoulement:	3,6 MPa
Pression d'aspiration:	1,8 MPa
Poids:	32,5 kg

Type de fusible utilisé : T3.15A, AC250V

Énergie Fabricant Unité extérieure Unité intérieure	Climatiseur Portatif
	THOMSON CLI 123E
Économe A B C D E F G Peu économique	A
Consommation annuelle D'énergie,kWh en mode refroidissement (à la consommation réelle dépend de la manière dont l'apparéel est utilisé et du clima) Puisance frigorifique kW Niveau de rendement énergétique à pleine charge (doit être le plus élevé possible)	525
	3,50
	2,61
Type Refroidissement seulement — Refroidissement et chauffage —	←
Refroidissement par air — Refroidissement par eau —	←
Bruit (dB(A) re 1 pW)	45
Une fiche d'information détaillée figure dans la brochure Norme EN 14511:2004 Climatiseur directive (étiquette énergétique) 2002/31/CE

9. PANNES :

Les cas suivants ne sont pas toujours des dysfonctionnements.

Vérifier avant de contacter le service après-vente.

Problème	Analyse
Ne fonctionne pas	- Le disjoncteur ou le fusible est grillé. - Patientez 3 minutes et rallumez l'appareil. Il se peut que le disjoncteur empêche l'appareil de fonctionner. - Les piles de la télécommande sont déchargées. - La fiche n'est pas branchée correctement.
Fonctionne seulement quelques instants	- Si la température régée est proche de la température ambiente, vous pouvez diminuer la température régée. - Sortie d'air obturée par un obstacle. Retirez cet obstacle.
Fonctionne mais ne refroidit pas	- Porte ou fenêtre ouverte. - Un autre appareil de chauffage fonctionne (chauffage, lampe, etc.). - Le filtre à air est sale. Nettoyez-le. - Sortie ou admission d'air colmatée. - Température régée excessive.
Ne fonctionne pas et le tímein d'eau s'allume.	- Vidangez l'eau dans un écipient au moyen du tuyau de vidange situé au dos de l'appareil. Si l'appareil ne fonctionne toujours pas, consultez un technicien qualifié.

Ce logo apposé sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

Importé par ALTH S.A.S., 12 RUE JULES FERRY, 93110 ROSNY SOUS BOIS, France

THOMSON est une marque de Technicolor SA utilisée sous licence par ADMEA.
