FR Avant d'utiliser l'appareil

+ La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.

+ Pour le raccordement au réseau électrique n'utilisez pas de rallonge.

+ L'appareil ne doit pas être utilisé au-dessus d'un lave- vaisselle ou d'un sèche- linge : Les vapeurs d'eau dégagées pourraient détériorer l'électronique.

e Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'appareil

° Coupez toujours les foyers après utilisation.

à proximité immédiate de l'appareil en fonction.

+ Ne placez aucun objet métallique autre que les récipients de chauffe.

En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon Le matériau de chauffer, de fondre où de commencer à brûler.

e Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. IL pourrait

devenir très chaud et prendre feu.

+ Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes.

+ Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés la surface vitrée puisqu'ils peuvent devenir chauds.

+ Ne heurtez pas les bords de la vitre avec Les casseroles.

+ S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.

+ Ne posez pas où ne pas laisser de casseroles vides sur la table de cuisson.

+ Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes.

Ces substances peuvent au refroidissement provoquer des cassures ou d’autres

FR Avant d'utiliser l'appareil

° Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant {2 cm) entre le contenu de ce tiroir etlapartieinférieure de l’appareil afin d'assurer une bonne ventilation.

tiroir placé sous la table de cuisson. Les

éventuels casiers à couverts doivent être en matériau résistant à a chaleur.

Précautions en cas de défaillance de l'appareil

e Si un défaut est constaté, il faut débrancher l'appareil et couper l'alimentation

+ En cas de fêlure ou de fissure de La vitrocéramique il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.

+ Les réparations doivent être entreprises exclusivement par un personnel spécialisé.

N'ouvrez en aucun cas l'appareil vous-même.

ATTENTION Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour

éviter une éventuelle décharge électrique.

+ N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

l'appareil puis couvrir Les flammes par exemple avec un couvercle ou une couverture anti-feu.

ATTENTION L'utilisation de casseroles non adaptées, ou d’accesoires amovibles intermédiaires pour faire chauffer des casseroles non inductives entraîne une rupture de La garantie.

Le fabricant ne saurait être tenu pour responsable des déteriorations de La table ou de son environnement.

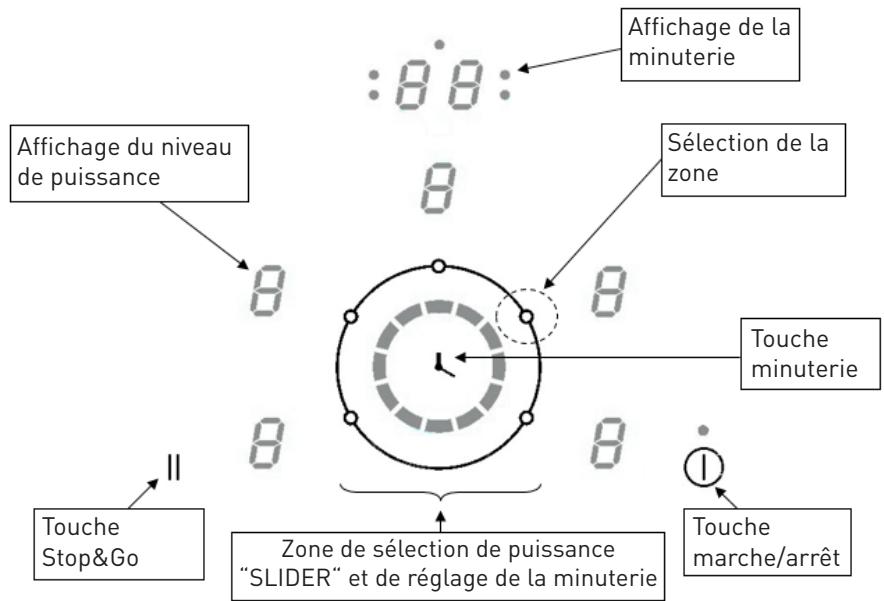

Bandeau de commande de La table

Affichage du niveau de puissance

Affichage de La minuterie

Sélection de La zone

5 2 Il Touche _ Touche Stop&Go Zone de sélection de puissance marche/arrêt "SLIDER" et de réglage de La minuterie

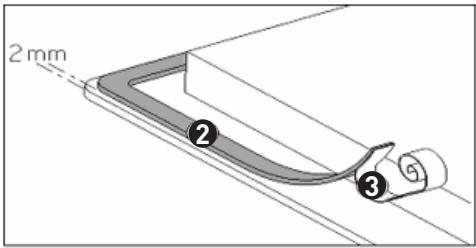

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant Le croquis ci-dessous.

Coller Le joint @ sur Le rebord de la table

à 2mm du bord externe, après avoir êté La feuille de protection ©.

+ La découpe du plan de travail sera suivant Le modèle de table de :

Dimension de découpe

« YŸ ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière.

Utilisation de l'appareil

De l’autre côté, aucun meuble ni aucun appareil ne doit être plus haut que Le plan de cuisson.

+ Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à La chaleur (100°C).

+ Les baguettes de bord murales doivent

être thermo résistantes.

+ Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger Le chant de La découpe, appliquer un vernis ou une colle spéciale.

+ N'installer pas La table au-dessus d'un four non ventilé ou d'un lave-vaisselle.

+ Garantir entre Le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.

+ Si un tiroir se trouve sous Le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray] et des objets non résistants à La chaleur.

+ L'écart de sécurité entre La table de cuisson et La hotte aspirante placée au- dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760 mm.

+ Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur Les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour produit des courants induits dans Le fond ferro-magnétique du récipient. IL en résulte un échauffement du récipient placé sur La zone de chauffe.

Bien entendu Le récipient doit être adapté :

+ Sont recommandés tous Les récipients métalliques ferro-magnétiques (à vérifier

éventuellement avec un petit aimant] tels que : cocotte en fonte, poêle en fer noir, casseroles métalliques émaillées, en inox à semelle ferro-magnétique.…

+ Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique.…

La zone de cuisson à induction prend automatiquement en compte La taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de La zone de cuisson.

Lorsque Le récipient n'est pas adapté à La table de cuisson Le symbole [ U ] reste affiché.

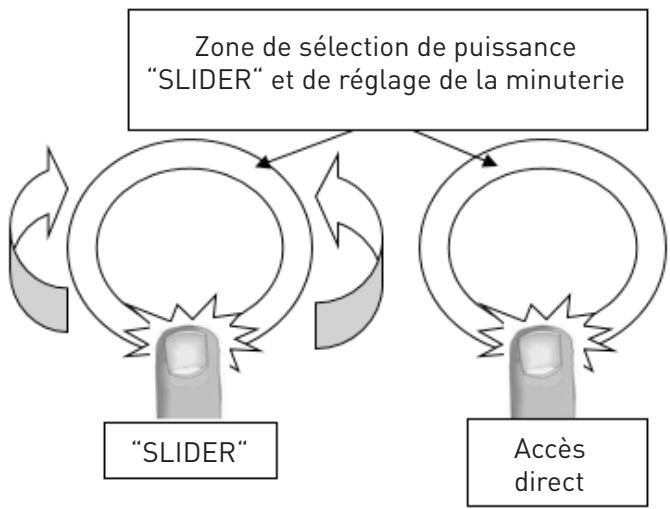

Zone de sélection de puissance “ SLIDER “ et de réglage de la minuterie

Sélectionner la zone de cuisson. L'affichage correspondant à la zone activée se met en surbrillance. Pendant que La zone est activée (durant quelques secondes), vous pouvez régler la puissance, soit en glissant Le doigt sur Le slider, soit par accés direct.

Pour régler la puissance d'une autre zone de cuisson, attendre que La zone précédente ne soit plus active { affichage passe de surbrillance à normal.

Sélectionner La zone Appuyer sur Le “SLIDER”

en-face de La zone souhaitée

Régler Glisser sur Le “SLIDER"

Arrêter Glisser jusqu'à [ 0 ] sur Le

“SLIDER" où appuyer sur

+ Lorsqu'il n'y a pas de récipient sur La zone de cuisson ou lorsque ce récipient est inadapté

à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur Le symbole [ U ] apparaît. Le [ U ] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.

+ Si en cours de cuisson Le récipient est enlevé de La zone de cuisson, Le fonctionnement est interrompu. Dans l'afficheur Le symbole [ U ] apparaît. Le [ U ] disparaît Lorsque Le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilisation, éteignez la zone de chauffe. Ne laissez pas La détection de casserole [ U] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de La table, Les zones de cuissons sont encore chaudes et sont signalées par Le symbole [ H].

Le symbole [ H] s'éteint Lorsque Les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas Les zones de cuisson et ne posez aucun objet sensible à La chaleur. Risque de brûlure et d'incendie !

Fonction Booster et Double Booster

La fonction booster [ P ] octroie un renforcement de puissance à La zone de cuisson sélectionnée.

Si ces fonctions sont activées, les zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevée.

Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

+ Enclencher / arrêter la fonction booster :

Action Bandeau de commande Afficheur

Sélectionner La zone Appuyer sur le "SLIDER” [0 ]et voyant de zone en-face de La zone allumé souhaitée Enclencher booster Glisser sur Le *SLIDER" [o]à[P] Stopper booster Glisser sur Le "SLIDER" [Plàalo]

+ Enclencher / arrêter la fonction Double Booster :

Action Bandeau de commande Afficheur

Enclencher Booster Glisser sur Le “SLIDER" [P] Enclencher Double Booster Glisser sur Le "SLIDER" [sr ll clignote avec P] Stopper Double Booster Glisser sur Le "SLIDER" [Plàalo]

Power est activée, et pour ne pas excéder cette puissance maximale, la commande

électronique réduit automatiquement Le niveau de cuisson d’une autre zone de chauffe. Durant quelques secondes, l'afficheur de cette zone de cuisson en clignotant [ 9 ] puis affiche Le niveau de cuisson maximum possible :

Zone de cuisson sélectionnée Autre zone de cuisson

(exemple : puissance niveau 9] LP J est affiché [9] passe à [6 ] ou [ 8 ] suivant Le type de foyer Sélectionner La puissance Glisser sur le “SLIDER" [11à[9] Sélectionner « Minuterie » [00] Appuyer sur [ & ] Réglage des dizaines [ 10, 20, 30, ER Appuyer sur[ À ] Réglage des unités Glisser sur Le "SLIDER" (31,32, 33, 34, 35, La durée est sélectionnée et Le décompte démarre. + Arrêter la fonction minuterie cuisson : Action Bandeau de commande Afficheur Sélectionner La zone Appuyer sur le "SLIDER” [0 ]et voyant de zone en-face de La zone allumé souhaitée Sélectionner « Minuterie » [00] Appuyer sur[ À ] Désactiver La minuterie Glisser sur Le “SLIDER" [00] jusqu'à [0]

La durée est sélectionnée et Le décompte démarre.

Dès que Le temps de cuisson sélectionné est écoulé La minuterie affiche en clignotant [ 00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [ À 1. La table s'éteint.

Programmation de l'accélérateur de chauffe

Toutes les zones de cuisson sont équipées d'un accélérateur de chauffe. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur Le niveau présélectionné.

+ Mise en route de l'automatisme :

Action Bandeau de commande Afficheur

Sélectionner La zone Appuyer sur le "SLIDER” [0 ]et voyant de zone en-face de La zone allumé souhaitée Sélectionner niveau Glisser sur le “SLIDER* [9] passe à[8][7] {par exemple « 7 »] jusqu'à [ 7 ] et y rester [7] clignote avec [A] pendant 3s + Arrêt _: Action Bandeau de commande Afficheur Sélectionner la zone Appuyer sur [0]delazone [7]clignote avec [A]

Glisser sur le “SLIDER* s'affichent

Après avoir éteint La table L (D ], il est possible de rappeler les derniers réglages sélectionnés :

+ Minutes et secondes des zones de cuisson programmées par Les minuteries.

+ Fonction “cuisson automatique”.

+ Ensuite appuyer sur la touche [ II] en moins de 6 secondes. Les réglages précédents sont à nouveau actifs.

Cette fonction permet de combiner 2 zones {2 zones à gauche et 2 zones à droite] avec les mêmes fonctionnalités qu'une seule zone. La fonction Booster n'est pas compatible avec cette fonction.

Sélectionner une zone Appuyer sur le “SLIDER* [0] en face de l'afficheur de La zone avant

LA ]sur la zone arrière

Ceci évitera aux liquides de déborder et aux mets d'attacher au fond de La casserole.

+ Activer, désactiver la fonction « Maintien au chaud » :

Action Bandeau de commande

Activer Le maintien au Appuyer sur le “SLIDER* LU]

Arrêter le maintien au Glisser sur Le "SLIDER"

La durée maximale de maintien au chaud est de 2 heures.

Pour éviter de modifier une sélection de La table de cuisson, notamment dans le cadre du nettoyage de La vitre, Le bandeau de commande (à l'exception de la touche marche/arrêt [ON peut être verrouillé.

10 secondes sur La touche

+ Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction réglée au niveau [ 9]. Cette eau doit chauffer en quelques secondes.

+ Placez un aimant sur Le fond externe de la casserole, il doit rester collé.

à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des casseroles

Les zones de cuisson s'adaptent automatiquement à La dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de La zone de cuisson correspondante.

Afin d'obtenir Le rendement maximum de votre table de cuisson, veuillez placer La casserole bien au centre de La zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives]

Raccordez toujours Le fil de terre de protection.

Respectez Le schéma de raccordement.

Le boîtier de raccordement se situe sous La plaque de cuisson. Pour ouvrir Le capot, servez-vous d’un tournevis moyen. Placez Le dans Les 2 fentes situées

à l'avant des 2 flèches.

Branchement de La table

Réseau Raccordement Section cordon Cordon Calibre de d'alimentation disjoncteur

230V- 50/60Hz 1 Phase + N 3x 2.5 mm? HO5W-F 25A* HOSRR-F Visser la terre au plot “terre”, le neutre N au plot 4, la phase L sur le plot 1 ou 2.

FR Utilisation de l'appareil

ATTENTION Veillez à bien engager Les fils et à bien serrer Les vis.

+ Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique [tel que tampon abrasifs ou pointe de couteau...).

+ N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.

+ Séchez l'appareil avec un chiffon propre.

+ Enlevez immédiatement Le sucre et Les mets contenant du sucre.

Que faire en cas de problème ?

Le symbole [ E4 ] s'affiche :

1] La table doit être reconfigurée suivant la procédure ci-dessous :

Avant de commencer la procédure, il faut :

+ S'assurer qu'il n'y ait pas de récipients sur la table à induction.

+ Se munir d'un récipient adapté à l'induction.

+ Débrancher la table du réseau électrique : enlever le fusible ou couper Le disjoncteur.

+ Rebrancher La table au réseau électrique : remettre Le fusible ou rebrancher Le disjoncteur.

+ Démarrer la procédure en moins de 2 minutes après Le branchement au réseau électrique. + Ne pas appuyer sur [ 0/1.

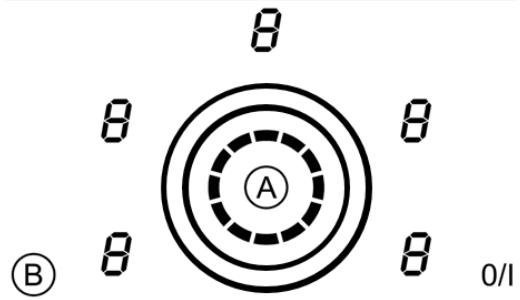

4) Avec votre doigt glisser sur Le slider en suivant l'illumination de la droite vers La gauche

{position 3 heures jusqu'à La position 9 heures), toujours en gardant votre autre doigt sur La touche B. Un « bip » retentit si La manipulation est réussie, sinon refaire l'opération depuis L'étape n°1.

5] Oter Les doigts des touches et réappuyer sur La touche A pendant quelques secondes jusqu'à ce que Les [ E ] clignotants apparaissent.

5) Attendre que les [ E ] deviennent fixes.

6] Les [EE ] se transforment ensuite automatiquement en [ C ]. La configuration est annulée.

3] Poser le récipient sur la zone à configurer.

4) Attendre jusqu'à ce que [ C ] se transforme en [ - ]. La zone de cuisson est configurée.

5] Procéder de La même manière pour toutes Les zones de cuisson qui affichent [ C ].

6] Les zones de cuisson sont configurées Lorsque toutes Les zones auront été détectées et que plus rien n'est affiché.

N'utilisez qu'un seul récipient pour effectuer La configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

+ si l'affichage [ E 4 ] persiste appelez Le Service Après-ventes.

La table de cuisson ou Les zones de cuisson ne s’enclenchent pas :

+ La table est mal connectée au réseau électrique.

+ Le fusible de protection a sauté.

+ Vérifiez si Le verrouillage n'est pas activé.

+ Les touches sensitives sont couvertes d'eau ou de graisse.

+ Un objet est posé sur Les touches sensitives.

+ Le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson.

Le symbole [ E] s'affiche :

+ Débranchez et rebranchez La table de cuisson

+ Appelez le Service Après-ventes.

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

+ Le déclenchement de sécurité a fonctionné.

+ Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe.

+ ILs'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes.

La soufflerie de ventilation continue de tourner après l'arrêt de La table :

+ Ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil.

+ La soufflerie s'arrête automatiquement.

La commande de cuisson automatique ne s’enclenche pas :

+ La zone de cuisson est encore chaude [HI].

+ Le niveau de cuisson maximum est enclenché [ 9].

Le symbole [ L ] s'affiche :

+ Se référer au chapitre verrouillage du bandeau de commande.

Le symbole [ U] s'affiche :

+ Se référer au chapitre “Maintien chaud”.

Le symbole [11 ] s'affiche :

+ Ne jetez en aucun cas votre appareil avec Les déchets ménagers.

- Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES Cet appareil porte Le symbole DEEE (Déchet d'Équipement Électrique et Électronique] signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de La localité.

La valorisation des déchets permet de contribuer à préserver notre RE environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

L'utilisateur a Le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

@ Nos emballages peuvent faire l'objet
