| Type de produit | Cuisinière mixte gaz/électrique |
| Marque | VALBERG |
| Modèle | CM 50 31CM W EUT |
| Poids net | 31.6 kg |
| Source d'énergie | Gaz et électrique |
| Nombre de brûleurs gaz | 3 |
| Types de brûleurs gaz | Rapide (2.80 kW), Semi-rapide (1.60 kW), Auxiliaire (0.95 kW) |
| Plaque électrique | 1 foyer en fonte, Ø14.5 cm, 1000 W |
| Four électrique | 41 L, chaleur naturelle, thermostat 50-240°C |
| Classe énergétique du four | A (EEI 93.5) |
| Consommation du four (convection naturelle) | 0.68 kWh |
| Alimentation électrique | 220-240 V AC, 50 Hz, 16 A avec terre |
| Puissance totale électrique | 2850 W (plaque 1000 W + four 1850 W) |
| Type de gaz compatible | G20/25 (20/25 mbar) et G30/G31 (28-30/37 mbar) |
| Puissance totale gaz | 5.35 kW (G20) / 5.2 kW (G30/G31) |
| Dispositif de sécurité | Sécurité flamme sur brûleurs gaz (maintien 15 s à l'allumage) |
| Nettoyage et entretien | Eau savonneuse tiède, chiffon doux ; ne pas utiliser de produits abrasifs |
| Pièces détachées et réparabilité | Injecteurs interchangeables pour adaptation au type de gaz ; remplacement par technicien qualifié |
| Informations générales | Installation par technicien qualifié ; obligatoire fixation murale avec chaînes de sécurité ; utilisation domestique uniquement |
FOIRE AUX QUESTIONS - CM 50 31CM W EUT VALBERG
Questions des utilisateurs sur CM 50 31CM W EUT VALBERG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière mixte au format PDF gratuitement ! Retrouvez votre notice CM 50 31CM W EUT - VALBERG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM 50 31CM W EUT de la marque VALBERG.
MODE D'EMPLOI CM 50 31CM W EUT VALBERG
NOUVEAUTÉ ! Sécurité Flamme suivant la nouvelle Directive Européenne :
Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage, il est impératif de MAINTENIR la manette de commande enfoncée pendant 15 secondes environ avant de la lâcher.
CET APPAREIL DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX RÈGLEMENTATIONS EN VIGUEUR ET UTILISÉ DANS UN ENDROIT BIEN AÉRÉ. CONSULTER LA NOTICE AVANT D'INSTALLER ET D'UTILISER CET APPAREIL.
Cher client
Vous venez d'acquérir une de nos cuisinières et nous vous remercions de votre choix.
Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction.
Nous vous conseillons de lire très attentivement cette notice d'utilisation. Les instructions et conseils vous aideront à utiliser au mieux votre cuisinière. Cette cuisinière est destinée uniquement à un usage domestique, excluant l'usage professionnel. Nous déclinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou non compatible avec l'usage pour lequel elle a été conçue, c'est-à-dire la cuisson des aliments et non le chauffage d'un local par exemple.
La classe de l'appareil : 1
Le gaz et la pression pour lesquels l'appareil est réglé : G20/25 - 20/25 mbar
Le pays de destination : France, Belgique, Espagne
La catégorie de l'appareil : II {2E+3+} et II {2H3+}
Type de l'appareil : A
SOMMAIRE
PAGE
PRÉCAUTIONS D'EMPLOI 3 DESCRIPTION DE LA CUISINIÈRE 8 INSTALLATION 9 Déballage 9 Branchement gaz et installation 9 Branchement électrique 12 Mise en place des brûleurs 13 Changement des injecteurs 13 Mise à niveau 16 AVANT LA PREMIÈRE UTILISATION 16 UTILISATION 17 Utilisation des brûleurs gaz et plaque électrique 17 Utilisation du four électrique 22 NETTOYAGE ET ENTRETIEN 23 MISE AU REBUT 24 QUE FAIRE EN CAS DE PANNE 25 ÉCOCONCEPTION ET CONSOMMATION D'ÉNERGIE 26 TABLEAU DE CUISSON 30 SPÉCIFICATIONS TECHNIQUES 31
PRÉCAUTIONS D'EMPLOI
Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'installer et d'utiliser votre appareil.
1 - Les conditions de branchement sont indiquées sur la plaque signalétique. 2 - Cette cuisinière doit être installée par un technicien qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation. 3 - IMPORTANT : L'installation doit être effectuée suivant les instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur. 4 - Cet appareil doit avoir un branchement à la terre. En cas de tout branchement incorrect, la garantie ne sera pas valide et le fabricant ne sera pas responsable des conséquences. 5 - Ne vérifiez jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme. 6 - Retirez toutes traces d'emballage avant d'utiliser la cuisinière. Les emballages devront être éliminés dans le cadre du tri sélectif.
7 - Notre cuisinière doit être parfaitement de niveau et bien positionnée sur ses 4 pieds.
8 - Si la cuisinière est placée sur un socle, des dispositions doivent être prises pour éviter que l'appareil ne glisse du socle.
9 - Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion.
Veillez à assurer une bonne aération et ventilation de la pièce dans laquelle l'appareil se trouve, par ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustée.
Il faut assurer un débit de ventilation au minimum de 20 m³/h.
10 - L'utilisation d'un appareil de cuisson au gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou d'une hotte électrique. L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre) ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe).
11 - MISE EN GARDE : En cours de fonctionnement, les parties accessibles de l'appareil et la vitre de la porte du four deviennent chaudes. Les enfants doivent être tenus à distance.
12 - Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur
la position de fermeture. Attendez au moins une minute avant de rallumer le brûleur.
13 - MISE EN GARDE : Danger de feu ! Ne posez rien sur le plan de cuisson et à l'intérieur du four pour ranger. 14 - Ne rangez jamais à l'intérieur du four et près des brûleurs des récipients contenant du gaz pressurisé, des aérosols, des produits et matières inflammables tels que du papier, du plastique ou du tissu, etc., ainsi que des objets et ustensiles contenant des matières inflammables. Ils pourraient prendre feu. 15 - MISE EN GARDE : Une cuisson sans surveillance avec de l'huile ou de la graisse peut être dangereuse et peut causer un feu. Ne jamais essayer d'éteindre un feu avec de l'eau. Arrêter le fonctionnement de l'appareil et couvrir les flammes, par exemple avec une couverture anti-feu ou un couvercle. 16 - MISE EN GARDE : Lors de l'utilisation, l'appareil et ses parties accessibles deviennent chauds. Faire attention de ne pas toucher les éléments chauffants (à l'intérieur du four et sur le plan de cuisson). Si les enfants de moins de 8 ans ne sont pas surveillés en permanence, ils doivent être tenus à distance. 17 - Surveillez votre appareil en cours de fonctionnement pour éviter tout risque d'accident. 18 - Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un réparateur agréé ou toute personne qualifiée afin d'éviter tout danger.
teur/agréé ou toute personne qualifiée afin d'éviter tout danger.
19 - Cet appareil n'est pas prévu pour être utilisé par des enfants. 20 - Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance, à condition qu'ils (qu'elles) soient correctement surveillé(e)s et qu'ils (qu'elles) aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils (qu'elles) comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de cet appareil ne doit pas être effectué par des enfants sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. 21 - Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparée. 22 - Cet appareil doit être débranché après usage et avant nettoyage et entretien. 23 - La grille et la lèchefrite du four doivent être placées bien à l'horizontal sur les gradins qui se trouvent dans le four et au niveau souhaité. Faire attention en sortant la grille et la lèchefrite du four car aucun mécanisme d'arrêt n'est prévu. 24 - Ne pas utiliser d'appareil de nettoyage à la
vapeur.
25 - Il faut enlever toute éclaboussure et tout résidu du débordement avant d'ouvrir le couvercle. Il faut laisser refroidir le plan de cuisson avant de fermer le couvercle.
26 - Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.
27 - MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
28 - Il est conseillé de cuire les aliments gras dans des récipients fermés dans le four afin d'éviter des projections de graisse. Cela évitera le risque de la formation de taches jaunes sur les parties apparentes de la façade de la cuisinière (qui sont dues à la chaleur grasse). Un nettoyage systématique doit être fait dans le four après ce genre de cuisson.
29 - Attention: Ne jamais poser la lèchefrite
directement sur la partie inférieure du four, car il y a risque de surchauffe et de détérioration de l'émail du four.

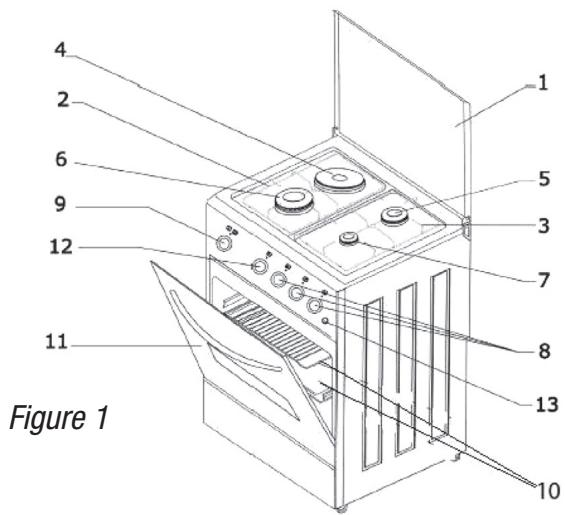

DESCRIPTION DE LA CUISINIÈRE
1-Couvercle 2 -Grille gauche 3 - Grille droite 4 - Plaque électrique 5 - Brûleur gaz semi rapide 6 - Brûleur gaz rapide 7 - Brûleur gaz auxiliaire 8 - Manette plaque électrique 9 - Manette four thermostat 10 -Grille + lèchefrite 11 - Porte du four 12 - Manette plaque électrique 13 - Bouton allumage électrique
INSTALLATION
IMPORTANT : l'installation doit être effectuée suivant les instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.
1) DÉBALLAGE
Mettez la cuisinière le plus près possible de l'endroit où elle sera installée et déballez-la.
Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.
2) BRANCHEMENT GAZ ET INSTALLATION
Avant l'installation, assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil sont compatibles.
- Cet appareil doit être installé et branché par un technicien ou une personne qualifiée suivant les normes en vigueur. La non observation de cette règle annule la garantie.
- La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit :
a) La distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm. b) La distance entre les parois latérales de la cuisinière et les murs doit être d'au moins 20 mm. c) La distance entre l'arrière de l'appareil et le mur doit être d'au moins 20 mm.
3. INSTRUCTION DE SÉCURITÉ IMPORTANTE : ATTENTION :
CETTE CUISINIÈRE DOIT ÊTRE ATTACHÉE SOLIDEMENT AU MUR AVEC LES DEUX CHAÎNES DE SÉCURITÉ (QUI SE TROUVENT DE CHAQUE CÔTÉ AU DOS DE L'APPAREIL) AVEC UN MOYEN DE FIXATION ADAPTÉ À LA NATURE DE VOTRE MUR POUR ÉVITER TOUT RISQUE DE BASCULEMENT. LE FABRICANT ET L'IMPORTATEUR DÉCLINENT TOUTE RESPONSABILITÉ SI UN ACCIDENT CAUSANT UNE BLESSURE ET/OU UN DOMMAGE SURVENAIT SUITE AU NON-RESPECT DE CETTE INSTRUCTION.
- Si votre appareil fonctionne au gaz et à l'électricité, veillez à le placer le plus près possible des deux sources d'énergie.
- Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TEFM) conforme aux normes en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.
Note pour le branchement GPL (bouteille) : En tout cas, si votre technicien opte pour un branchement avec un embout (non fourni avec cet appareil), celui-ci doit être conforme aux normes en vigueur et il doit être utilisé avec un joint d'étanchéité (non fourni avec cet appareil) conforme aux normes en vigueur. Le tuyau flexible doit être également conforme aux normes en vigueur et il doit être serré sur la tête de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite. (Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)
- En aucun cas le tuyau d'alimentation ne doit passer derrière le four, ni être en contact avec les parois adjacentes. Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne doit apparaître. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que l'état du joint.
- La longueur du tuyau d'alimentation ne doit pas être inférieure à 50 cm et ne doit pas être supérieure à 200 cm. Veillez à ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle qui peut l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas placé de façon qu'il puisse être touché, coincé ou tiré par un élément amovible (ex. tiroir) ou par des objets qui peuvent être placés à proximité.
- Le tuyau d'alimentation doit être remplacé par un neuf avant la date d'échéance indiquée.
- Le raccordement de cet appareil se trouve à droite. Si le raccordement à gauche est souhaité, le fabricant pourrait fournir sur commande l'accessoire nécessaire.
3) BRANCHEMENT ÉLECTRIQUE
Le câble d'alimentation de votre cuisinière muni d'une fiche doit obligatoirement être branché sur une prise électrique de 16 Ampères avec terre selon les normes en vigueur. Si votre prise n'est pas équipée d'une terre normalisée, veuillez-vous adresser à un électricien qualifié.
Attention que le câble électrique ne touche pas les parois chaudes de la cuisinière.
Il est nécessaire de pouvoir déconnecter l'appareil. Donc la fiche de prise de courant doit être facilement accessible.

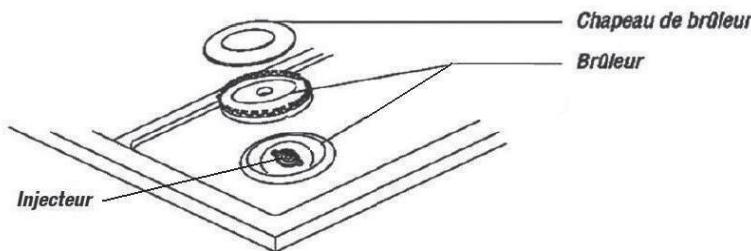

4) MISE EN PLACE DES BRÛLEURS
Figure 2

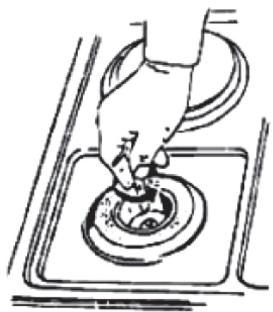

5) CHANGEMENT DES INJECTEURS
Cette cuisinière s'adapte aux différents types de gaz en remplaçant les injecteurs.
Cette intervention doit être effectuée par un technicien qualifié. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences.
Tableau des concordances
| G30/G31 28-30/37 mbar | G20/25 20/25 mbar | |
| Brûleur rapide | 0,85 | 1,15 |
| Brûleur semi rapide | 0,65 | 0,92 |
| Brûleur auxiliaire | 0,50 | 0,72 |
Utilisez les injecteurs fournis avec la cuisine. Débranchez la prise électrique. Dévissez l'injecteur et remplacez-le par le nouveau (voir « tableau des concordances »). Procédez de même pour les autres brûleurs. (Figure 3).
Figure 3

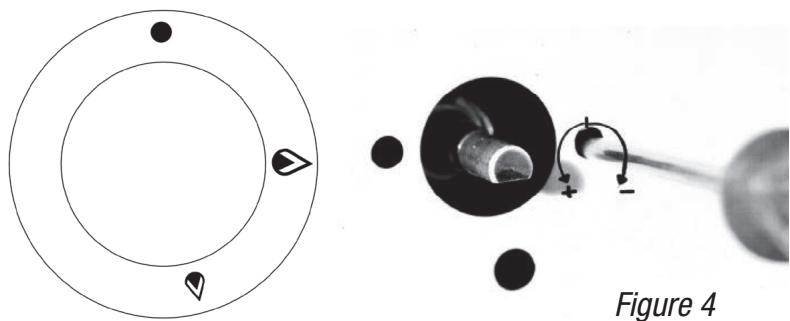

RÉGLAGE DU RALENTI
Cette opération doit être faite par une personne qualifiée : Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». Accédez à la vis de ralenti à l'aide d'un tournevis plat très fin en
l'introduisant à travers le trou comme indiqué dans la figure 4 ci-dessous. Réglez la hauteur de la flamme en la tournant à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.
Attention : La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.
Après avoir changé les injecteurs, collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

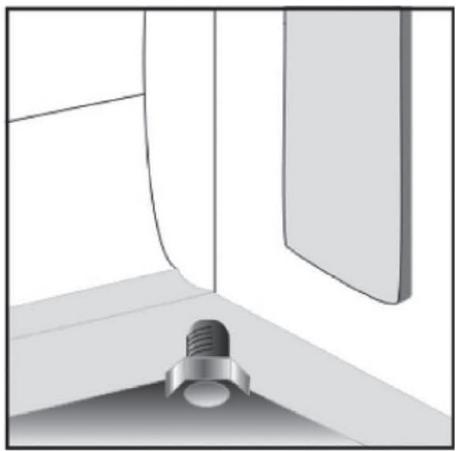

6) MISE À NIVEAU
Réglage des pieds : Il est important de procéder au réglage des pieds pour que la cuisinière soit de niveau. Mettez en place la cuisinière, positionnez un niveau sur la cuisinière et réglez au moyen des pieds sous la cuisinière (Figure 5).
Figure 5
AVANT LA PREMIÈRE UTILISATION
1) Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière. Ces emballages devront être triés séparément pour le recyclage.
2) Les éléments chauffants de votre appareil sont recouverts d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre cuisinière :
a. Four électrique : Ouvrez la porte du four et laissez chauffer le four sur la position « Convection naturelle » à 200°C pendant 20 minutes. Éteignez le four et laissez refroidir. b. Plaque électrique : Tournez la manette de la plaque sur la position maximale. Laissez fonctionner pendant 15 minutes. Éteignez la plaque et laissez refroidir.
UTILISATION
UTILISATION DES BRÛLEURS GAZ ET PLAQUE ÉLECTRIQUE
1) UTILISATION DES BRÛLEURS

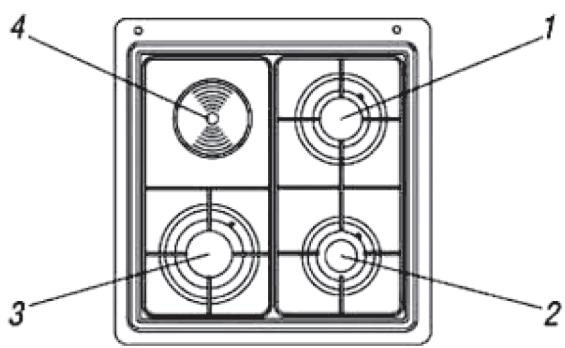

Trois différents types de brûleurs équipent votre cuisinière. Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :
- Brûleur rapide : 22 à 28 cm
- Brûleur semi-rapide : 14 à 22 cm
- Brûleur auxiliaire : 10 à 14 cm
Figure 6
MISE EN GARDE : Utilisez uniquement des éléments à fond plat.
Attention : La flamme du brûleur ne doit jamais sortir du fond de la casserole.
Attention : En cas d'utilisation de récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et ainsi éviter une surchauffe au niveau du bandeau de commande.
Figure 7

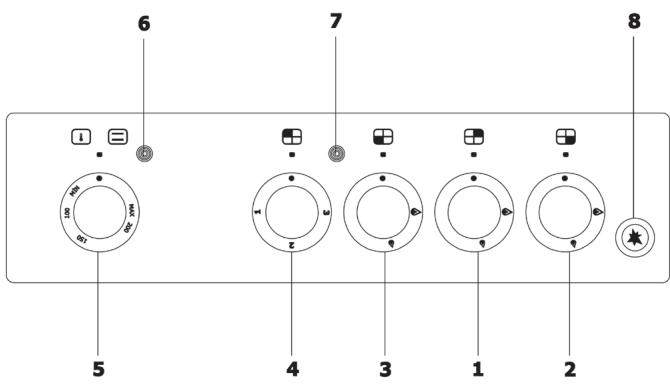

Figure 8
1) Brûleur semi-rapide et sa manette 2) Brûleur auxiliaire et sa manette 3) Brûleur rapide et sa manette 4) Plaque électrique et sa manette 5) Manette four thermostat 6) Voyant four 7) Voyant plaque électrique 8) Bouton allumage électrique
ATTENTION : Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage, il est impératif de maintenir la manette de commande enfoncée pendant 15 secondes environ avant de la lâcher.
Appuyez et tournez la manette correspondante au brûleur à utiliser, placez-la sur la position grande flamme (Figure 9) et appuyez simultanément sur
le bouton d'allumage (Figure 8, rep 8) afin d'allumer le brûleur. En cas de panne électrique, utilisez un allume-feu ou une allumette.
Maintenez la manette de commande enfoncée pendant 15 secondes environ après allumage avant de la lâcher.
Vous pouvez diminuer la flamme en tournant la manette vers la petite flamme. Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position arrêt «●» et attendez quelques minutes avant de le rallumer. Pour éteindre, mettez la manette en position arrêt «●».
Figure 9
2) UTILISATION DE LA PLAQUE ÉLECTRIQUE
À la première utilisation ou si la plaque a été inutilisée depuis longtemps, il convient de la faire fonctionner à vide pendant 2-3 minutes en plaçant le commutateur sur 3 (Figure 10) afin d'éliminer l'humidité résiduelle. Ne pas toucher la plaque électrique avec une partie du corps mouillée ou humide. Utilisez des récipients de dimension ajustée, le diamètre des casseroles devant être identique au diamètre de la plaque, ce qui est important pour économiser l'énergie. Fermez la manette après la cuisson. Lorsque la plaque est allumée, la lampe témoin rouge (Fig 8, rep 7) qui se trouve sur le tableau de bord s'allume. Cela vous permet de voir si la plaque est restée allumée par erreur.
Figure 10
POSITION DE LA MANETTE DE PLAQUE ÉLECTRIQUE
| POSITION DE LA MANETTE | 1 | 2 | 3 |
| UTILISATION | Cuisiner à chaleur très douce | Cuisiner, frire à chaleur moyenne | Cuisiner, frire à chaleur maximum |

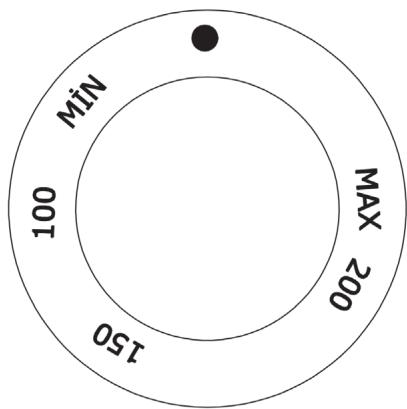

UTILISATION DU FOUR ÉLECTRIQUE Manette Four / Thermostat
Figure 11
Consultez le tableau de cuisson figurant vers la fin de cette notice et indiquant les tempéra-
tures et durées de cuisson conseillées. Avant la cuisson, faites un préchauffage pendant 10 - 15 minutes (quand le four est à température, le voyant s'éteint), et placez les plats dans le four. Vous remettrez la manette four / thermostat sur la position arrêt « ● » après la cuisson.
Utilisation de la Grille et de la Lèchefrite dans le four :
Il y a 3 niveaux d'étagère dans le four. La grille et la lèchefrite doivent être placées bien à l'horizontal au niveau souhaité. Pour une utilisation optimale, la lèchefrite doit être utilisée sur les niveaux du bas ou du milieu. La grille peut être utilisée sur les niveaux du haut ou du milieu suivant la cuisson souhaitée. Faites attention en sortant la grille et la lèchefrite du four car aucun mécanisme d'arrêt n'est prévu.
Attention : ne jamais poser la lèchefrite directement sur la partie inférieure du four, car il y a risque de surchauffe et de détérioration de l'émail du four.
NETTOYAGE ET ENTRETIEN
1 - Nettoyez la cuisinière lorsqu'elle est froide. 2 - Déconnectez toujours l'appareil du réseau électrique avant le nettoyage. 3 – Utilisez de l'eau savonneuse tiède en ayant
soin de rincer et d'essuyer avec un chiffon doux. N'utilisez jamais de produits abrasifs et corrosifs. 4 - Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage. 5 - Graissez la plaque électrique si vous ne l'utilisez pas pendant un certain temps. 6 - La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvrez la porte, basculez les crochets de chaque charnière et tirez la porte vers vous. Au remontage, opérez de la façon inverse. 7 – N'utilisez pas de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
MISE AU REBUT
Enlèvement des appareils ménagers usagés
La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recy
clage des matériaux qui les composent et de réduire l'impact sur la santé humaine et l'environnement.
Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.
QUE FAIRE EN CAS DE PANNE
En cas de panne électrique, veuillez vérifier :
- en premier la prise électrique au moyen d'un autre appareil.
- Ensuite, vérifiez que le compteur est enclenché et que le fusible de protection est correct.
Après cette vérification, appelez le service après-vente de votre revendeur en lui indiquant la référence de votre appareil indiquée sur la plaque signalétique.
ATTENTION !!! Cet appareil doit être réparé seulement par un technicien qualifié.
ÉCOCONCEPTION ET CONSOMMATION D'ÉNERGIE
RÈGLEMENT (UE) N° 66 / 2014
Écoconception
Votre appareil est en conformité avec les exigences du règlement 66/2014 de la Commission Européenne.
Information concernant le four de votre cuisinière :
| Marque | VALBERG |
| Référence | CM 50 31CM W EUT |
| Poids net | 31.6 kg |
| Nombre de cavité | 1 |
| Source de chaleur | Electrique |
| Volume | 41 litres |
| Consommation d'énergie / Convection naturelle (EC) | 0,68 kWh |
| Consommation d'énergie / Chaleur tournante (EC) | - |
| Indice d'efficacité énergétique (EEI) | 93,5 |
| Classe énergétique | A |
| Méthode de calcul et de mesure | EN60350-1/ Règl.(EU) N°66/2014 |
Information concernant le plan de cuisson de votre cuisinière :
| FOYER ELECTRIQUE | |
| Marque | VALBERG |
| Référence | CM 50 31CM W EUT |
| Poids net | 31.6 kg |
| Source d'énergie | Electrique |
| Type du foyer | Foyer en fonte |
| Nombre de foyer | 1 |
| Diamètre du foyer | 14,5 cm |
| Consommation d'énergie du foyer (EC) | 156 Wh/kg |
| Méthode de mesure et de calcul | EN50304 - EN60350 / Règl.(EU) N°66/2014 |
| BRULEURS GAZ | |
| Marque | VALBERG |
| Référence | CM 50 31CM W EUT |
| Poids net | 31.6 kg |
| Source d'énergie | Gaz |
| Nombre de brûleur | 3 |
| Efficacité énergétique du brûleur avant gauche (EE) | 61.3 % |
| Efficacité énergétique du brûleur arrière droit (EE) | 57.1 % |
| Efficacité énergétique du brûleur avant droit (EE) | - |
| Efficacité énergétique des brûleurs gaz du plan de cuisson gaz (EE) | 59.2 % |
| Méthode de mesure et de calcul | EN 30-2-1 / Règl.(EU) N°66/2014 |
Conseils pour économiser de l'énergie :
Utilisation du four :
- Préchauffer le four à la température souhaitée avant de mettre votre plat dans le four.
- Ne pas préchauffer le four plus longtemps qu'il ne le faut. Le four est prêt à cuire vos plats dès que le voyant du thermostat s'éteint la première fois.
- Faire attention de ne pas ouvrir trop souvent la porte du four pendant la cuisson.
- Veiller à ce que la porte du four ne soit pas entre ouverte pendant son utilisation.
- Vous pouvez cuire plusieurs plats à la fois dans le four.
- Vous pouvez cuire un deuxième plat tout de suite après la cuisson du premier. Cela vous évitera le préchauffage pour le deuxième plat.
- Vous pouvez éteindre votre four quelques minutes avant la fin de la cuisson.
- Décongeler les aliments congelés en les sortant de votre congélateur suffisamment à l'avance avant de les cuire dans le four.
Utilisation du plan de cuisson :
Utiliser des casseroles et poêles avec un couvercle. Utiliser des couvercles adaptés à votre casserole ou poêle.
Utiliser des casseroles et poêles de diamètre adapté à la taille de vos brûleurs / foyer (voir les diamètres indiqués dans la partie « UTILISATION » de la notice d'utilisation). - Utiliser des casseroles dont la taille est adaptée à la quantité de vos aliments.
TABLEAU DE CUISSON
| Aliments | Convection naturelle | ||
| Position du thermostat | Position du plat (gradin) | Durée de Cuisson | |
| Gâteau | 175 | 2 | 25-35 |
| Gâteau au fruit | 175 | 2 | 20-25 |
| Tarte aux Fruits | 175 | 2 | 20-30 |
| Macaron | 175 | 2 | 20-30 |
| Pain d'épice | 200 | 2 | 30-40 |
| Pâté | 200 | 2 | 30-40 |
| Cake | 175 | 2 | 30-40 |
| Biscuit | 175 | 2 | 15-25 |
| Viande d'Agneau | 225 | 2 | 25 |
| Côtelette d'agneau | |||
| Viande de Bœuf | 250 | 2 | 50-60 |
| Côtelette de Bœuf | |||
| Bifteck de Bœuf | 225 | 2 | 25 |
| Viande de mouton | 240 | 2 | 25 |
| Bœuf Rôti | 225 | 2 | 45 |
| Poulet (entier) | 175-200 | 2 | 30 |
| Poulet (morceaux) | 200 | 2 | 30-45 |
| Poissons | 200 | 2 | 30-40 |
| Dinde | 200 | 2 | 50-60 |
| Macaroni au four | 210 | 2 | 23-30 |
| Pâté mince | 190 | 2 | 30-40 |
Les valeurs ci-dessus sont purement indicatives. Sur la base des différentes habitudes culinaires, d'éventuelles variations seront à apporter.
SPÉCIFICATIONS TECHNIQUES
| MODELE | |||||
| CM 50 31CM W EUT | |||||
| CLASSE | 1 | ||||
| CATEGORIESIE | II2E+3+ et II2H3+ | ||||
| PAYS DE DESTINATION | FRANCE, BELGIQUE, ESPAGNE | ||||
| TYPE DE GAZ ET PRESSION | G20/25 20/25 mbar | G30/G3128-30/37mbar | |||
| PUISSANCE TOTALE GAZ en kW | 5.35 kW | 5.2 kW | |||
| DEBIT TOTAL en m3/h ou g/h | 0.51 m3/h | 378 g/h | |||
| DEBITS DESBRULEURS | BRULEUR RAPIDE | 2.80 kW | 0.272 m3/h | 2.70 kW | 196 g/h |
| BRULEUR SEMI - RAPIDE | 1.60 kW | 0.146 m3/h | 1.60 kW | 116 g/h | |
| BRULEUR AUXILIAIRE | 0.95 kW | 0.092 m3/h | 0.90 kW | 65 g/h | |
| DEBITS REDUITSDES BRULEURS | BRULEUR RAPIDE | 1.1 kW | 0,104 m3/h | 1,00 kW | 72,71 g/h |
| BRULEUR SEMI - RAPIDE | 0,80 kW | 0,076 m3/h | 0,80 kW | 58,17 g/h | |
| BRULEUR AUXILIAIRE | 0,55 kW | 0,052 m3/h | 0,50 kW | 36,35 g/h | |
| AUTRES | Voltage et fréquence | 220-240 V AC, 50Hz | |||
| Thermostat | 50-240°C | ||||
| Puisance de la plaque Electrique | 1000 W | ||||
| Puisance du four | 1850 W | ||||
| Puisance totale électrique | 2850 W | ||||
Importé par Euresco sarl (10002507) pour ELECTRO DEPOT - 1 route de
Vendeville - 59155 FACHES THUMESNIL www.electrodepot.fr
- CET APPAREIL DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX RÈGLEMENTATIONS EN VIGUEUR ET UTILISÉ DANS UN ENDROIT BIEN AÉRÉ. CONSULTER LA NOTICE AVANT D'INSTALLER ET D'UTILISER CET APPAREIL
- CHER CLIENT
- SOMMAIRE
- PAGE
- PRÉCAUTIONS D'EMPLOI
- LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SÉCURITÉ ET LES PRÉCAUTIONS D'EMPLOI AVANT D'INSTALLER ET D'UTILISER VOTRE APPAREIL
- DESCRIPTION DE LA CUISINIÈRE
- INSTALLATION
- DÉBALLAGE
- BRANCHEMENT GAZ ET INSTALLATION
- INSTRUCTION DE SÉCURITÉ IMPORTANTE : ATTENTION
- BRANCHEMENT ÉLECTRIQUE
- MISE EN PLACE DES BRÛLEURS
- CHANGEMENT DES INJECTEURS
- RÉGLAGE DU RALENTI
- MISE À NIVEAU
- AVANT LA PREMIÈRE UTILISATION
- UTILISATION
- UTILISATION DES BRÛLEURS GAZ ET PLAQUE ÉLECTRIQUE
- UTILISATION DE LA PLAQUE ÉLECTRIQUE
- POSITION DE LA MANETTE DE PLAQUE ÉLECTRIQUE
- UTILISATION DU FOUR ÉLECTRIQUE MANETTE FOUR / THERMOSTAT
- UTILISATION DE LA GRILLE ET DE LA LÈCHEFRITE DANS LE FOUR
- NETTOYAGE ET ENTRETIEN
- MISE AU REBUT
- ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS
- QUE FAIRE EN CAS DE PANNE
- ÉCOCONCEPTION ET CONSOMMATION D'ÉNERGIE
- ÉCOCONCEPTION
- INFORMATION CONCERNANT LE PLAN DE CUISSON DE VOTRE CUISINIÈRE
- CONSEILS POUR ÉCONOMISER DE L'ÉNERGIE
- UTILISATION DU FOUR
- UTILISATION DU PLAN DE CUISSON
Marque : VALBERG
Modèle : CM 50 31CM W EUT
Catégorie : Cuisinière mixte
