VAL HI 90 VX ATSC - Hotte ilot VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte îlot
Marque	VALBERG
Modèle	VAL HI 90 VX ATSC
Largeur	90 cm
Poids (estimé)	25 kg
Alimentation	220-240 V ~ 50 Hz
Puissance totale	192 W
Éclairage	LED 4 x 0,5 W
Nombre de vitesses	3 (faible, intermédiaire, élevée)
Type d'évacuation	Extraction ou recyclage (filtres à charbon non fournis)
Filtres à graisse	Aluminium, lavables au lave-vaisselle
Filtres à charbon	Optionnels, à remplacer au moins 1 fois par an
Distance minimale plaque électrique	70 cm
Distance minimale plaque gaz	70 cm
Distance minimale plaque charbon	80 cm
Diamètre conduit d'évacuation	153 mm
Pièces fournies	Hotte, cheminée 2x600 mm, tuyau, vis, chevilles, cornières, plaque suspension
Entretien mensuel	Nettoyage corps avec eau chaude et détergent neutre
Remplacement ampoule	LED 0,5 W, dévisser la glace et le compartiment
Sécurité	Arrêt automatique par coupe-circuit, ne pas flamber sous la hotte
Garantie	1 an sur présentation du ticket de caisse
Indice de réparabilité	Non communiqué

FOIRE AUX QUESTIONS - VAL HI 90 VX ATSC VALBERG

Quelle est la hauteur d'installation recommandée entre la hotte et la plaque de cuisson ?

Pour une cuisinière électrique ou à gaz, la distance minimale est de 70 cm. Pour une cuisinière à charbon/combustible, elle est de 80 cm.

Comment nettoyer les filtres à graisse en aluminium ?

Les filtres à graisse peuvent être nettoyés au lave-vaisselle à 60 °C ou trempés dans de l'eau chaude avec un détergent anti-graisse. Utilisez une brosse douce pour enlever les résidus.

Faut-il remplacer les filtres à charbon ?

Oui, les filtres à charbon actif (non fournis) doivent être remplacés au moins une fois par an selon l'utilisation. Ils ne se lavent pas.

Comment remplacer l'ampoule LED ?

Dévissez et enlevez la glace de protection, puis dévissez le compartiment de la lampe. Remplacez l'ampoule par une LED 0,5 W du même type. Remontez le tout.

Que faire si la hotte ne démarre pas ?

Vérifiez que la hotte est bien branchée et que la prise secteur est alimentée. Appuyez de nouveau sur les touches de ventilation. Si rien ne se passe, l'appareil pourrait être endommagé.

La hotte s'éteint toute seule pendant l'utilisation, pourquoi ?

Le coupe-circuit s'est déclenché. Éteignez le feu et attendez que l'appareil se réinitialise. Si cela se produit souvent, évitez une utilisation trop longue et réduisez la vitesse.

Peut-on utiliser la hotte en mode recyclage ?

Oui, mais il faut installer des filtres à charbon actif (non fournis) à la place des filtres à graisse. Aucun conduit d'évacuation n'est alors nécessaire.

Quel est le diamètre du conduit d'évacuation ?

Le tuyau d'évacuation fourni a un diamètre de 153 mm. Pour une installation optimale, évitez les coudes à 90°.

Comment changer la vitesse de ventilation ?

Utilisez les trois touches du panneau de commande : faible, intermédiaire et élevée. Appuyez dessus pour activer ou arrêter la vitesse correspondante.

Que faire si la hotte n'aspire pas assez ?

Choisissez une vitesse plus élevée, nettoyez les filtres à graisse, vérifiez que la pièce est ventilée et que les conduits ne sont pas obstrués. Ajustez si nécessaire la distance avec la plaque.

MODE D'EMPLOI VAL HI 90 VX ATSC VALBERG

Avant d'utiliser votre appareil, veuillez attentivement lire ces précautions de sécurité et gardez-les pour de futures références. Si vous donnez cet appareil à des tiers, veuillez aussi leur donner ces précautions de sécurité.

Il est conseillé de faire appel à un professionnel qualifié pour installer la hotte de cuisine.

Installez et utilisez cet appareil comme décrit dans ce mode d'emploi. Toute mauvaise manipulation et toute utilisation autre que prévue dans ce mode d'emploi n'engagera en aucun cas la responsabilité du fabricant.

Le non-respect des consignes de sécurité et d'utilisation peut provoquer un risque de choc électrique, d'incendie et/ou des blessures aux personnes.

N'utilisez pas d'accessoires non commandés par le fabricant ! Ils peuvent endommager l'appareil et/ou provoquer des blessures.

Cet appareil est prévu uniquement pour une utilisation domestique. Ne l'utilisez pas en extérieur.

DANGER D'ÉTOUFFEMENT ! Gardez le matériel d'emballage hors de la portée des enfants.

Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou par des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de cet appareil.

Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Avant l'installation et le branchement de votre appareil, vérifiez :

√ Que l'appareil et ses éléments ne soient pas abîmés. Dans ce cas, n'utilisez pas l'appareil et rapportez-le à votre revendeur pour toute inspection et réparation. √ Que la tension indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique.

ATTENTION : Les parties accessibles peuvent être chaudes lorsque la hotte est utilisée avec des appareils de cuisine.

Une ventilation convenable de la pièce doit être prévue lorsque la hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou autre combustible.

Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

Faites attention lorsque la hotte fonctionne simultanément avec une cheminée à foyer ouvert ou un brûleur qui dépendent de l'environnement et sont alimentés autrement que par l'énergie électrique ; la hotte élimine l'air provenant de l'environnement qui est nécessaire pour un brûleur ou une cheminée pour la combustion.

L'air ne doit pas être déchargé dans un conduit utilisé pour l'évacuation des vapeurs d'appareils à gaz ou autres combustibles.

Les règlements concernant le déchargement de l'air devront être suivis.

Ne flambez pas d'aliments sous la hotte de cuisine.

N'exposez pas de flammes nues sous l'appareil, car celles-ci peuvent endommager les filtres et engendrer un risque d'incendie.

L'huile surchauffée peut engendrer un risque d'incendie ; surveillez constamment les fritures et autres cuissons où la température de l'huile peut être très élevée.

Ne touchez pas les lampes pendant et après l'utilisation de l'appareil.

N'utilisez pas l'appareil s'il est en panne, fonctionne mal ou est endommagé. Référez-vous au chapitre guide de dépannage pour résoudre le problème ou faites appel à un technicien pour qu'il répare la hotte.

Ne démontez pas l'appareil vous-même. Tout démontage, réparation, vérification devront être effectués exclusivement par une personne qualifiée.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Lors de l'installation, de la maintenance et du remplacement de l'ampoule, l'appareil devra être éteint.

Utilisez toujours l'appareil avec les filtres. Lorsque les filtres sont sales ou bouchés, nettoyez-les. Référez-vous au chapitre nettoyage.

Veuillez entretenir votre hotte régulièrement afin de la garder en bon état de marche.

a) Description de l'appareil

Si votre emballage n'est pas complet (avec toutes les pièces ci-dessous) et si des pièces sont abîmées, n'utilisez pas l'appareil et ramenez-le à votre revendeur pour inspection.

Description	Illustration	Quantités
Hotte de cuisine		1
Crocket		1
Valve		2
Tuyau extensible		1
Vis (4mm x 8mm)		4
Cheville		12
Cheminée (600mm+600mm)		2
Vis (6mm x 40mm)		12
Vis (4mm x 10mm)		4
Boulons rivets		8
Cornières		8
Plaque de suspension		1
Ecrou M4		26
Rondelle plate		26

b) Caractéristiques techniques

Modèle	VAL HI 90 VX ATSC - 939754
Tension	220-240V~ 50Hz
Puissance totale	192W
Lampe	LED 4*0,5W

INSTALLATION DE L'APPAREIL

a) Avant l'installation :

L'endroit où va être installée la hotte doit être propre et sans encombrement ; nettoyez cet emplacement si nécessaire.

Le passage du tube de ventilation doit être d'au moins 120°.

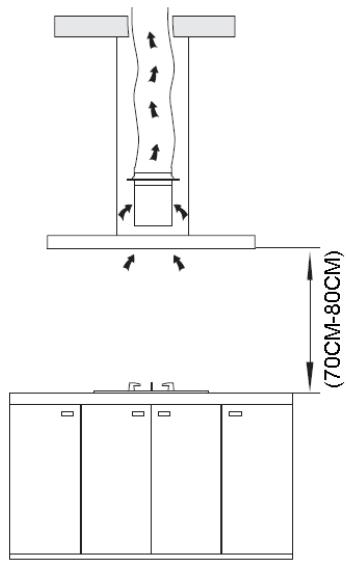

Veuillez faire attention aux distances requises d'installation entre la surface de support pour les éléments de cuisine sur le fourneau et la partie la plus basse de la hotte :

• Pour les cuisinières à gaz : 70 cm
• Pour les cuisinières électriques : 70 cm
• Pour les cuisinières à charbon/combustible : 80 cm

Pour des raisons de sécurité, le plafond doit supporter un poids d'au moins 120 kg et son épaisseur doit être d'au moins 30 mm. Percez, dans le plafond, selon la position adéquate, un trou de 170 mm de diamètre.

Selon la position, percez 12 trous au plafond. Si le plafond est en bois, utilisez 12 vis 6x40 mm pour fixer la plaque de suspension au plafond. Si le plafond est en béton, utilisez 8 vis. Fixez ensuite 4 cornières avec 8 vis 4x10 mm, 8 écrous M14 et 8 rondelles plates (image 1).

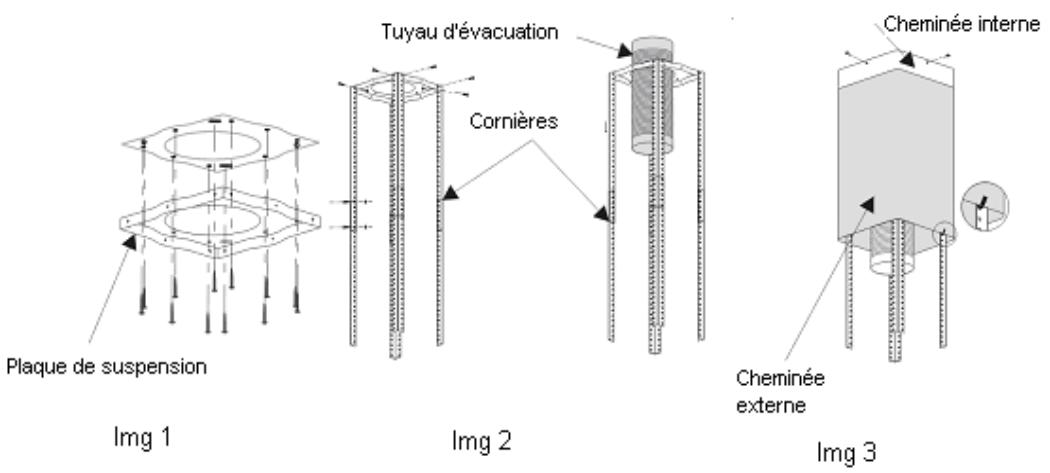

Selon les dimensions données sur le premier schéma, calculez la longueur de la cornière. Utilisez 12 vis 4x16 mm et 12 écrous M14 pour fixer les autres cornières

(la longueur de chevauchement du support d'angle ne doit pas être de moins de 100 mm) (image 2).

Faites passer le tuyau d'évacuation (le côté sans marquage) à travers le trou (dimension : 170 mm) et la plaque de suspension. Le côté marqué avec "Φ153mm" devra être connecté à la hotte.

Fixez la cheminée interne à la plaque de suspension avec 4 vis. Mettez la cheminée externe sur la cheminée intérieure et utilisez deux crochets pour la fixer temporairement (image 3).

Installez la hotte et fixez-la aux cornières en utilisant 16 vis 4x10 mm et 16 rondelles plates (photo 4).

Fixez le tuyau d'évacuation (le côté marqué avec "Φ153mm") à la hotte. Assurez-vous de la bonne installation des éléments (image 5).

Enlevez le crochet de la cheminée, faites-la descendre (image 6).

Vérification en fonctionnement : installation intérieure

Si vous n'avez pas d'ouverture pour une évacuation à l'extérieure, le tuyau d'évacuation n'est pas requis. Il faut installer l'appareil de manière similaire mais

ici des filtres à charbon actifs

✓ Filtres à charbon actifs (non fournis)

Les filtres à charbon actifs filtreront les odeurs.

Attention ! Les filtres à charbon actifs ne sont pas fournis avec cet appareil.

Vous pouvez vous procurer des filtres à charbon universels en magasin.

Avant d'installer les filtres à charbon universels, il faut d'abord enlever les filtres anti-graisse en aluminium. Ouvrez le compartiment, appuyez sur le verrou et tirez-le vers le bas. Enlevez les filtres aluminium et installez à la place les filtres à charbon.

Les filtres doivent avoir bien été installés pour éviter un accident.

CONSEILS D'INSTALLATION

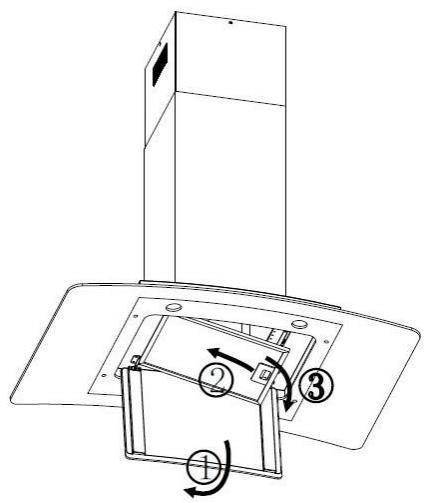

1. Retirez le filtre aluminium de votre hotte.
2. Positionnez le filtre à charbon sur la face supérieure du filtre aluminium. 3. Remontez le filtre aluminium sur la hotte.

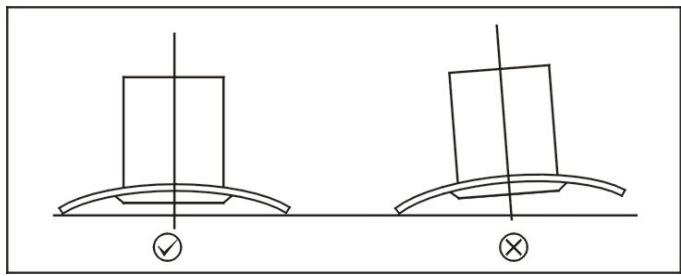

Après l'installation, assurez-vous que l'extracteur soit bien mis à niveau afin d'éviter la récupération des graisses à une autre extrémité.

Assurez-vous que le conduit ne se plie pas à 90 degrés car cela réduirait l'efficacité de la hotte.

UTILISATION DE L'APPAREIL

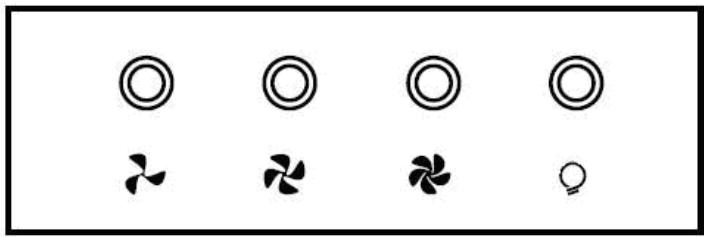

a) Panneau des commandes

Ventilation faible : actionne et stoppe la ventilation faible.

Ventilation intermédiaire : actionne et stoppe la ventilation intermédiaire.

Ventilation élevée : actionne et arrête la ventilation élevée.

Lumière : allume et éteint la lumière.

Pour une meilleure durée de vie et pour éviter des incidents, la hotte et les filtres doivent être nettoyés régulièrement et selon ces instructions. Il y a un risque d'incendie si le nettoyage n'est pas effectué selon ces instructions.

ATTENTION ! N'utilisez pas de produits qui peuvent endommager l'appareil (produits abrasifs, corrosifs, alcools, nettoyants vapeur, chiffons rêches, grattoirs, etc.).

Les parties électriques et les pièces du moteur de la hotte ne doivent ni être mouillées ni être nettoyées.

L'appareil doit être complètement éteint avant le nettoyage et la maintenance.

a) Nettoyage du corps de l'appareil

• Au moins une fois par mois, nettoyez l'appareil avec une éponge ou un chiffon doux imbibé d'un mélange d'eau chaude (45-50 degrés) et d'un détergent neutre. Séchez les surfaces avec un chiffon doux et sec ou du papier essuie-tout, afin d'éviter des traces dues à l'eau.

b) Nettoyage des filtres anti-graisse (en aluminium) :

Le filtre anti-graisse capture les particules de graisse en suspension dans l'air et est donc soumis au colmatage en fonction de la fréquence d'utilisation de l'appareil.

• Ouvrez le compartiment où se trouvent les filtres anti-graisse et enlevez-les en les retirant vers le bas.
• Vous pouvez nettoyer les filtres de deux manières :

Soit en mettant les filtres à tremper pendant au moins 3 minutes dans un mélange d'eau chaude et de détergent anti-graisse. Utilisez une brosse douce pour enlever les graisses. Brossez doucement sans appliquer de fortes pressions sur la brosse afin d'éviter d'endommager les filtres.

En mettant les filtres au lave-vaisselle, avec du détergent, à une température d'environ 60 degrés.

c) Remplacement des filtres à charbon actif

Ces filtres sont utilisés pour capter les odeurs. L'air traverse plusieurs fois ces filtres pour être purifié puis renvoyé dans la cuisine. Ils doivent être changés au moins une fois par an, suivant vos habitudes culinaires. Les filtres ne peuvent être ni lavés, ni recyclés. Pour replacer les filtres, référez-vous au schéma ci-dessous et ainsi qu'à la section « installation ».

d) Remplacement de l'ampoule

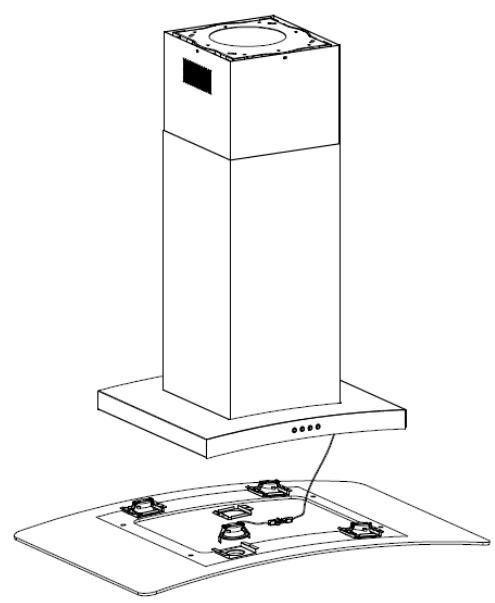

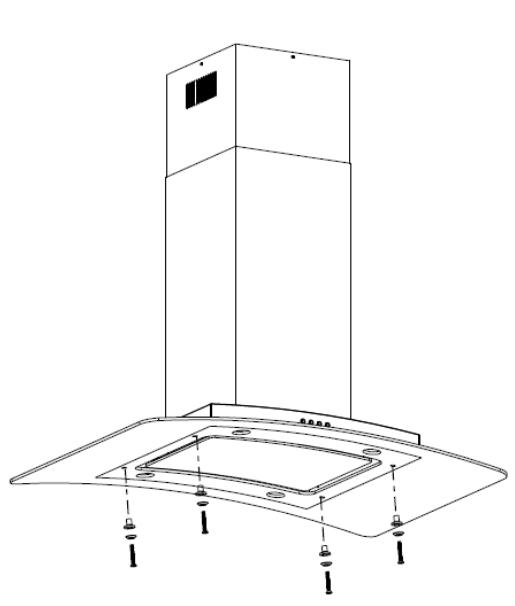

Dévissez et enlevez la glace. Dévissez le compartiment de la lampe. Enlevez la lampe et remplacez-la par une lampe du même type (LED 0,5W).

Réinstallez le compartiment et remettez la glace en verre bien en place.

e) Maintenance

La maintenance de l'appareil devra être apportée par un technicien qualifié.

En cas de problèmes, le tableau ci-dessous peut vous aider à régler votre problème.

Si les solutions ci-dessous ne résolvent pas votre problème, veuillez rapporter l'appareil à votre agent de service pour inspection. N'effectuez aucune réparation ou maintenance par vous-même.

PROBLEMES	RESOLUTIONS
La hotte ne démarre pas.	Vérifiez si la hotte est bien branchée à l'alimentation électrique. Appuyez une nouvelle fois sur les touches de ventilation. Si ça ne fonctionne toujours pas, vérifiez si l'appareil n'est pas endommagé.
La hotte n'est pas efficace.	Choisissez une puissance de ventilation plus élevé. Le filtrtre anti-graisse est sale ; nettoyez-le. La cuisine n'est pas suffisamment ventilée ; Apportez donc une meilleure ventilation soit en ouvrant les fenêtres de votre domicile, soit en utilisant un apparil électrique (par exemple un ventilateur). Les filtres à charbon actifs sont usés; remplacez-les. Vérifiez si les conduits et sorties d'airations ne sont pas bloqués. Dans ce cas là il faut les nettoyer. La distance entre l' apparilel et les plaques de cuisson n'est pas bonne. Ajustez cette distance selon ces instructions.
La hotte s'est étente toute seule pendant son utilisation.	Le coupe-circuit s'est déclenché ; Eteignez le feu et attendez la réinitialisation de l' apparilel. Si le déclenchement du coupe-circuit se produit souvent, cela peut endommager votre apparilel. Evitez d'utiliser votre apparilel trop longtemps et configurez bien la vitesse de ventilation, selon l'utilisation.
L' apparilel est endommagé.	Eteignez l' apparilel et ne l'utilisez pas. Pour toute réparation, faites appel au Service Clients ou à un technicien qualifié.
Toute autre panne.	Contactez votre Service Clients.

Cet appareil comporte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte générant un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITIONS DE GARANTIE :

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel.

Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

CE

Importé par: ELECTRO DEPOT 1 route de vendeville 59155 FACHES-THUMESNIL

Fabriqué en RPC

La mise sur le marché de ce produit est opérée par ELECTRO DEPOT qui s'assure de la conformité du produit aux exigences applicables.
