VOM540031 - Radiateur VOLTMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique mural
Marque	VOLTMAN
Modèle	VOM540031 (HT15SER)
Tension d'alimentation	230 V ~ 50 Hz
Puissance nominale	1500 W
Classe de protection	II
Indice de protection	IPX4
Fil pilote	6 ordres
Modes de fonctionnement	Confort, ECO, Hors-gel, Programme, Fil pilote
Affichage	Écran LCD avec icônes
Plage de température (mode Confort)	5 °C à 29 °C
Détection de fenêtre	Oui
Détection de mouvement	Oui
Verrouillage enfant	Oui
Installation	Murale (fixation par support)
Raccordement électrique	Sans fil de terre, nécessite DDR 30 mA
Entretien	Aspirateur et chiffon humide
Recyclage	Conforme DEEE (pictogramme poubelle barrée)

FOIRE AUX QUESTIONS - VOM540031 VOLTMAN

Comment installer le radiateur VOM540031 au mur ?

Pour installer votre radiateur, fixez d'abord le support mural en utilisant des vis et chevilles adaptées à votre mur. Assurez-vous que le support est horizontal. Accrochez ensuite l'appareil en alignant les trous de suspension avec les crochets du support, puis verrouillez le support en serrant la vis. Consultez la section INSTALLATION de la notice pour plus de détails.

Comment raccorder le fil pilote du radiateur ?

Le fil noir est le fil pilote. Connectez-le à un boîtier de commande pilote (optionnel). Ne le connectez jamais à la terre. Si vous n'utilisez pas de fil pilote, isolez l'extrémité dénudée du fil noir pour éviter tout contact. Le raccordement électrique doit être effectué hors tension et par un professionnel si nécessaire. Voir le chapitre RACCORDEMENT ÉLECTRIQUE.

Comment régler l'horloge et les programmes du radiateur ?

Appuyez sur MENU, sélectionnez l'icône d'horloge (12:00), puis confirmez avec OK. Utilisez les flèches pour régler le jour, les heures et les minutes. Pour les programmes, appuyez sur MENU, choisissez le mode Programme (L), puis OK pour accéder aux réglages. Vous pouvez choisir un programme préréglé (P1 à P7) ou personnaliser chaque heure. Consultez le chapitre Menu de réglage.

Que faire si le radiateur ne chauffe pas ?

Vérifiez d'abord que le disjoncteur de votre installation est enclenché et que le délesteur (si présent) n'a pas coupé l'alimentation. Assurez-vous que le mode CONFORT est sélectionné et que la température de consigne est suffisamment élevée (supérieure à la température ambiante). Si le problème persiste, contactez un professionnel.

Comment activer le verrouillage enfant ?

Appuyez sur le bouton MENU pendant 3 secondes pour activer le verrouillage du clavier. L'icône de verrouillage apparaît à l'écran. Pour déverrouiller, appuyez à nouveau sur MENU pendant 3 secondes. Notez que le bouton Veille reste toujours actif.

Comment fonctionne la détection de fenêtre ?

La fonction détection de fenêtre permet à l'appareil de détecter une baisse soudaine de température (lors de l'ouverture d'une fenêtre) et de passer automatiquement en mode Hors-gel pour économiser l'énergie. Lorsque la température remonte, l'appareil revient au mode précédent. Pour activer cette fonction, allez dans le menu de réglage (MENU), sélectionnez l'icône de détection de fenêtre, puis réglez sur ON.

Comment fonctionne la détection de mouvement ?

La détection de mouvement permet au radiateur de basculer en mode ECO ou Hors-gel lorsqu'aucune présence n'est détectée dans la pièce, et de revenir à la température de confort lorsqu'une présence est détectée. Pour l'activer, allez dans le menu de réglage (MENU), sélectionnez l'icône de détection de mouvement, puis réglez sur ON.

Quels sont les modes de fonctionnement disponibles ?

Les modes disponibles sont : Confort (température réglable de 5 à 29 °C), ECO (température inférieure de 3,5 °C par rapport au mode Confort), Hors-gel (maintient environ 7 °C), Programme (programmation hebdomadaire) et Fil pilote (commande externe). Vous pouvez basculer entre les modes à l'aide des boutons fléchés.

Comment nettoyer et entretenir le radiateur ?

Avant tout nettoyage, débranchez l'appareil et laissez-le refroidir. Utilisez un aspirateur pour enlever la poussière des grilles. Nettoyez l'extérieur avec un chiffon humide et séchez-le avec un chiffon sec. Ne jamais immerger l'appareil dans l'eau et éviter que de l'eau ne pénètre à l'intérieur.

Que faire en cas de coupure de courant ?

En cas de coupure de courant, l'appareil conserve en mémoire la température et le mode de fonctionnement. Lors du rétablissement du courant, il se met en veille. Il est nécessaire de régler à nouveau l'horloge pour que les programmes fonctionnent correctement. Appuyez sur le bouton Veille pour revenir au mode précédent.

MODE D'EMPLOI VOM540031 VOLTMAN

Importé par DISMO FRANCE

3 Av de la Patelle, 95310

Saint-Ouen-l'Aumône

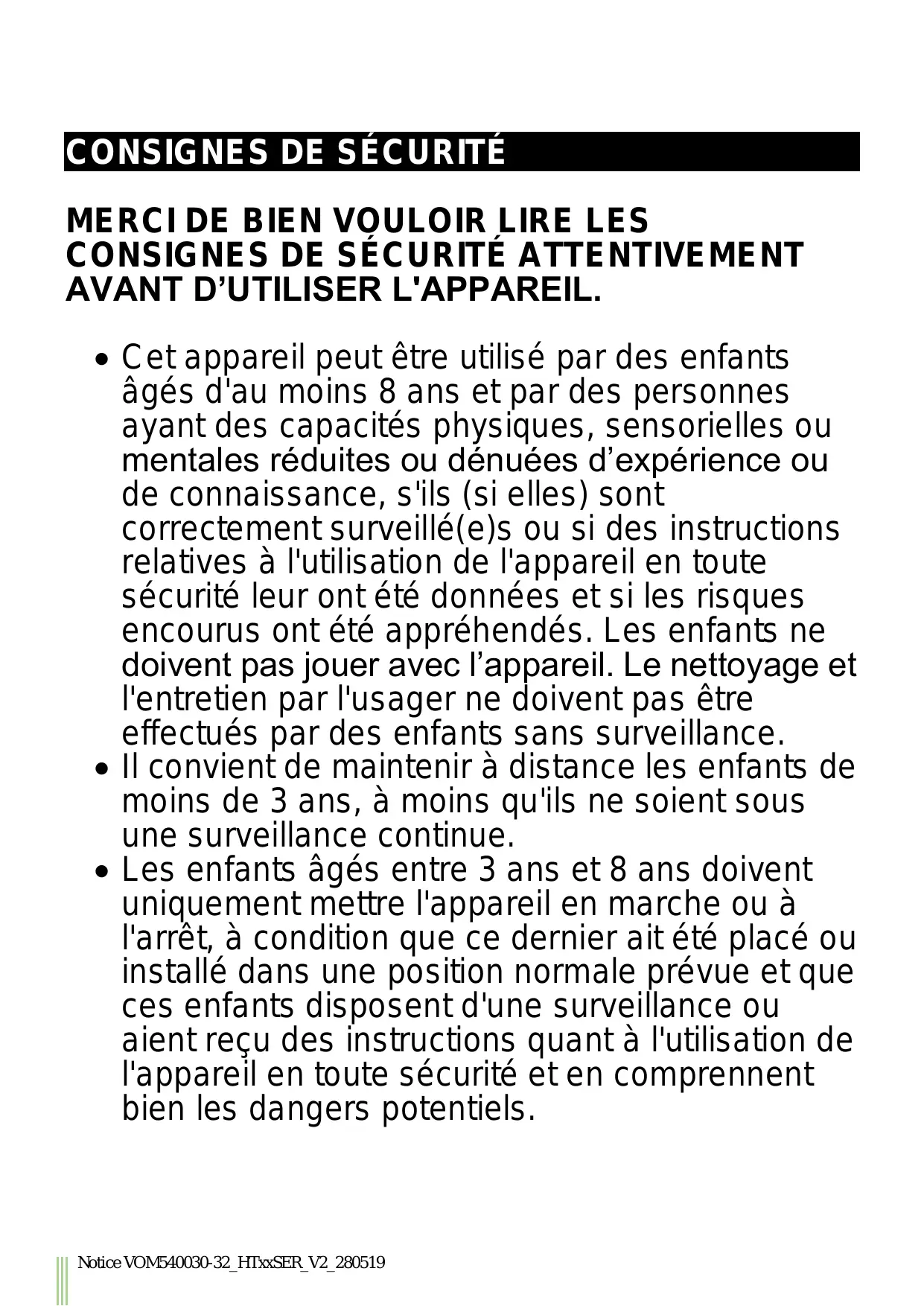

CONSIGNES DE SECURITE

MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SECURITE ATTENTIVEMENT AVANT D'UTILISER L'APPAREIL.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou a l'arrêt, à condition que ce dernier ait eté place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

• ATTENTION! - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-ventes ou des personnes de qualification similaire afin d'éviter un danger.
• L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

MISE EN GARDE : Pour éviter une surchauffe, ne pas couvrir l'appareil.
- Ne pas utiliser l'appareil avec unprogrammateur, une minuteurie, un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement, car il y a risque de feu si l'appareil est recouvert ou placé de façon incorrecte.
- ATTENTION! Afin d'éviter tout danger du au réarmement intempestif du coupe-circuit thermique, l'appareil ne doit pas être alimenté par l'intémédiaire d'un interrupteur externe, comme une minuterie, ou est connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d'électricité.

• L'appareil ne doit pas être jeté avec les ordures menagères ; il doit être apporté à un centre local de récapération et de recyclage des apparêils électriques.
• L'appareil doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissant pas être touchés par une personne dans une baignoire ou une douche.
• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
• L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.
• L'appareil ne doit pas être jeté avec les ordures menagères. Il doit être apporté à un centre local de récapération et de recyclage des apparêls électriques.
• En ce qui concerne les informations détaillées sur la méthode de fixation et pour l'installation de l'appareil de chauffage destiné à être fixé par des vis ou d'autres moyens, se réferer à la section "INSTALLATION".
• En ce qui concerne les informations détaillées sur le raccordement du cable électrique, se référer à la section “RACCORDEMENT ÉLECTRIQUE”.

INSTALLATION

RECOMMANDATIONS IMPORTANTES A LIRE AVANT L'INSTALLATION

• Ne pas placer l'appareil juste en-dessous d'une prise de courant.
• Ne pas placer l'appareil dans une piece humide ou à proximé d'un point d'eau.
• Ne pas utiliser l'appareil à l'extérieur.
• Ne pas installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
• Ne pas placer l'appareil à proximité d'obstacle limitant la circulation de l'air autour.
• Fixer verticalément l'appareil au mur tel que décrit ci-dessous.
• Choiser des vis et chevilles adaptés aux matériaux du mur et au poids de l'appareil.

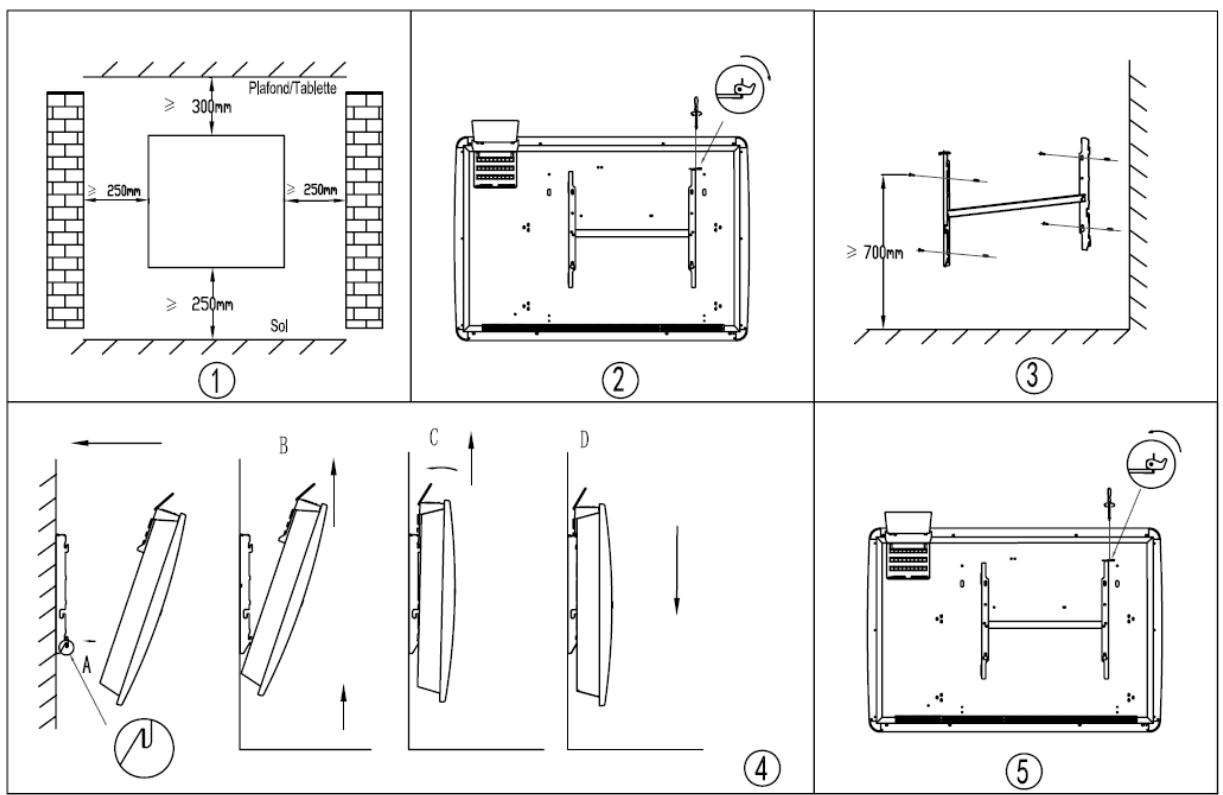

FIXATIONS

Pour accrocher votre chauffage au mur :

1. Choisissez un emplacement ajustat pour le chauffage. (Figure 1)

2. Démonter le support mural en desserrant la vis (pas dévisser, desserrer seulement) et en faisant glisser la tranche de métal hors du trou. Sortez le support en tirant vers le bas (Figure 2).

3. Vérifiez que le support est parfaitement horizontal avec un niveau à bulle, puis marquez l'emplacement des 4 trous de fixation sur le mur.
   Percez les 4 trous dans le mur en utilisant une mèche adaptée au diamètre des chevilles. Insérez les chevilles dans les trous, puis vissez solidement le support de fixation murale sur le mur. (Figure 3)

4. Placez le chauffage contre son support de fixation murale (Figure 4):
   A : Positionnez le chauffage en sorte d'aligner ses trouss de suspension inférieurs avec les crochets inférieurs du support de fixation murale.
   B : Poussez le chauffage vers le bas jusqu'à ce que les crochets s'encastrent dans les trous.
   C: Positionnez le chauffage en sorte d'aligner ses trouss de suspension supérieurs avec les crochets supérieurs du support de fixation murale.
   D : Tirer l'appareil bas.
5. Faites glisser la tranche de métal dans le trou, et serrer la vis pour verrouiller le support mural. (Figure 5)

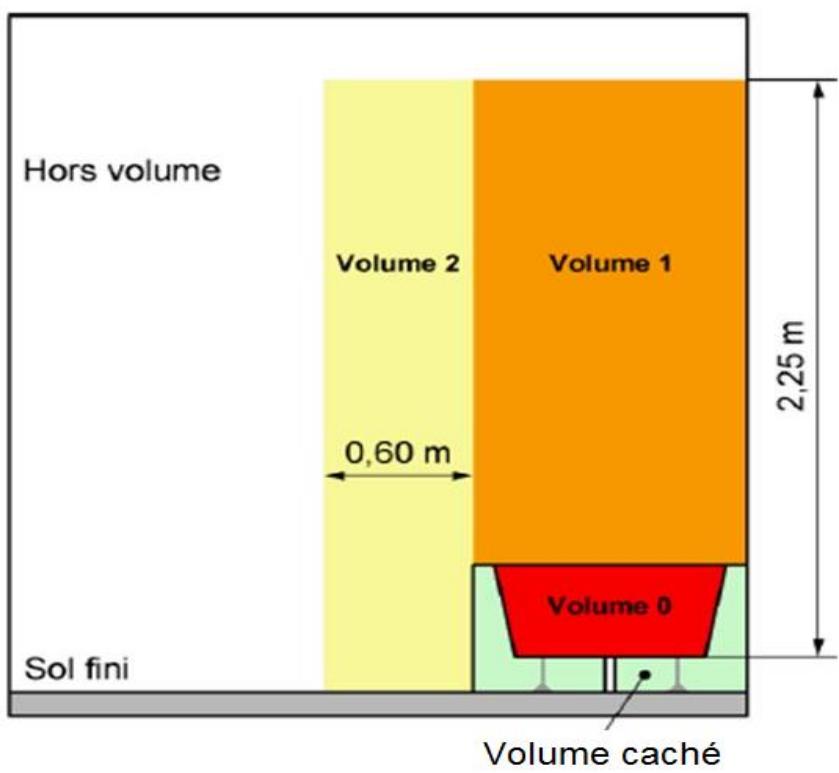

INSTALLATION DANS LA SALLE DE BAIN

Avertissement : Cet apparéil peut être installé dans le volume 2 et hors volume conformément aux exigences de la norme française d'installation électrique NF C 15-100.

Note : Le schéma ci-dessous est donné uniquement à titre d'exemple.

Nos you suggestors de contacter un electricien professionnel pour toute aide.

RACCORDEMENT ÉLECTRIQUE

ATTENTION : avant toute intervention, coupe l'électricité au disjoncteur principal.

• L'installation doit être réalisée dans les règles de l'art et être conforme aux normes en vigueur dans le pays (NFC15-100 en France).
• L'appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du sol.
• L'appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur.
• L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.
• L'appareil ne doit pas être raccordé au fil de terre (fil jaune et vert).

RACCORDEMENT ELECTRIQUE

Fil bleu ou gris clair connecté à Neutre (230V)

Fil marron ou rouge connecté à Phase (230V)

Fil noir connecter à Fil pilote. Fonction optionnelle à utiliser uniquement en cas de commande par un boitier pilote.

(Ne pas le connecter à la terre).

• En l'absence de fil pilote, isolez le bout dénudé du

fil noir pour éviter tout contact électrique avec les autres fils ou la terre

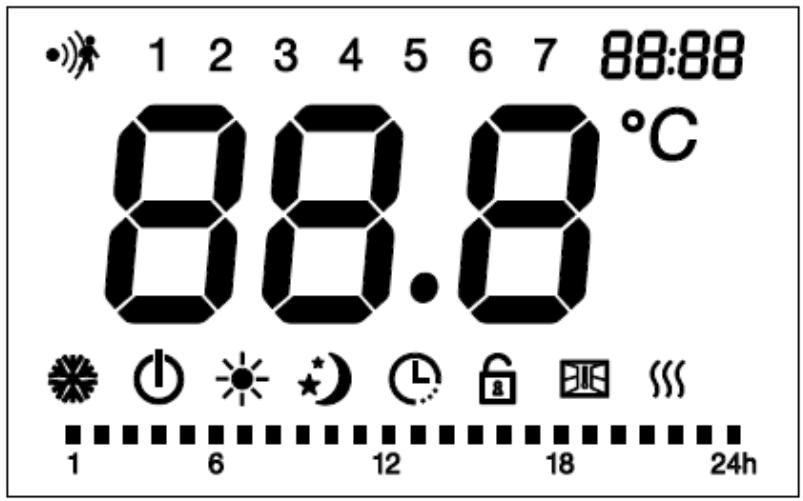

ECRAN

Fonctions des iconônes sur l'écran LCD :

Symbole	Fonction
①	Mode Veille (l'appareil n'est pas en fonctionnement, mais il est allumé.)
	Mode Hors-gel (l'appareil maintain une température de 7 °C environ.)
	Mode Confort (réglage de la température désirée.)
	Mode ECO (l'appareil maintain une température 3,5 °C inférieure à la température du mode Confort. Ce mode baisse la température sans modifier la température régée du mode Confort.)
L	Mode Programme ou Mode Fil pilote
8	Verrouillage infant
	La fonction détection de fenêtre
	La fonction détecteur de mouvement
	Indicateur deCHAuffage ( quand l'appareilchauffe, cette icône s'affiche. Elle disparaît quand la température détectée a atteint la température régée.)
°C	Température (degrès Celsius)

Réglage personnelisé du mode :

Mode Confort active
Mode ECO active

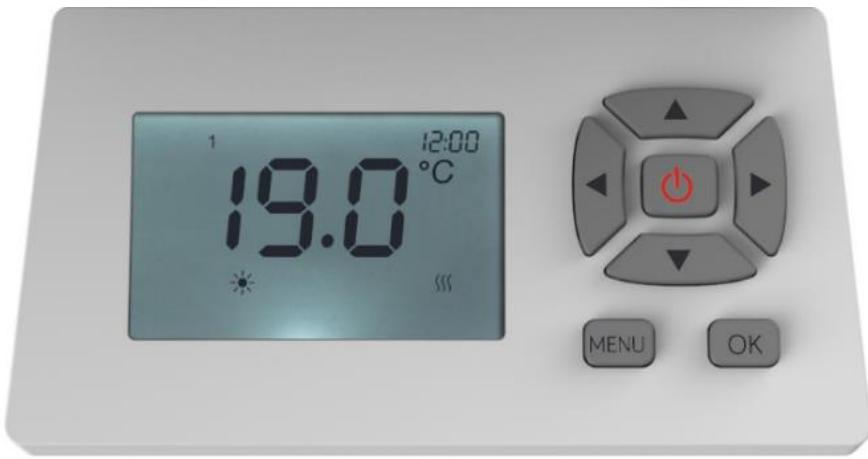

TABLEAU DE COMMANDES

Bouton tactile	Fonction
Ø	Veille
MENU	Appuyez brièvement pour afficher le menu de réglage : 1. Régler le minuteur; 2. Régler le mode Programme; 3. La fonction de détention de fenêtre; 4. Mode de détention de présence. Appuyez pendant 3 s pour activer/désactiver le verrouillage du clavier.
OK	Bouton de confirmation
▲/▲	Dans le statut de fonctionnement : changer de mode de fonctionnement (Confort / ECO / Programme ou Fil pilote / Hors-gel) Dans le statut de réglage : changer les options vers la gauche ou la droite.
▲/▼	Dans le statut de fonctionnement : régler la température. Dans le statut de réglage : changer les options vers le haut ou le bas.

FONCTIONNEMENT

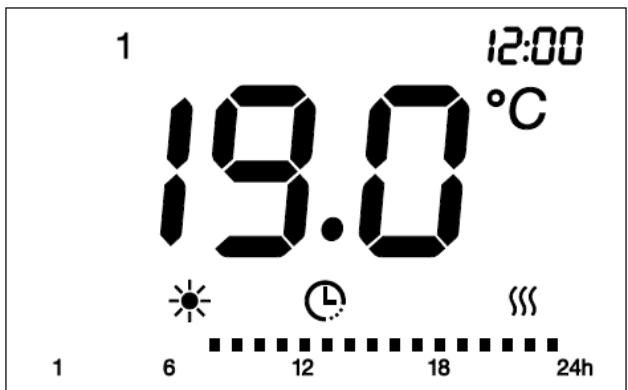

1. Sélectionner le mode (boutons / )

1. ÀpRES l'avoir branché à l'alimentation électrique et après avoir régle l'horloge, il se met en veille et vous pouvez appuyer sur le bouton veille pour entrer dans le mode comport.

Remarques : En cas de coupure de courant, l'appareil conserve en mémoire uniquement les paramètres, la température et le mode de fonctionnement. Quand le courant est rétabli, il faut régler à nouveau l'horloge pour pouvoir utiliser normalement le mode Programme.

Appuyez sur ↓/▶ pour sélectionner les modes : Confort / ECO / Programme ou Fil Pilote / Hors-gel

1. Les modes Programme et Fil pilote utilisent la même icône L. Et les 2 modes s'excluent mutuellesment. Quand l'appareil fonctionne dans le mode Programme, appuyez sur le bouton OK pendant 3 s pour qu'il bascule du mode Programme au mode Fil pilote.

Quand l'appareil fonctionne dans le mode Fil pilote, appuyez sur le bouton OK pendant 3 s pour qu'il bascule du mode Fil pilote dans le mode Programme.

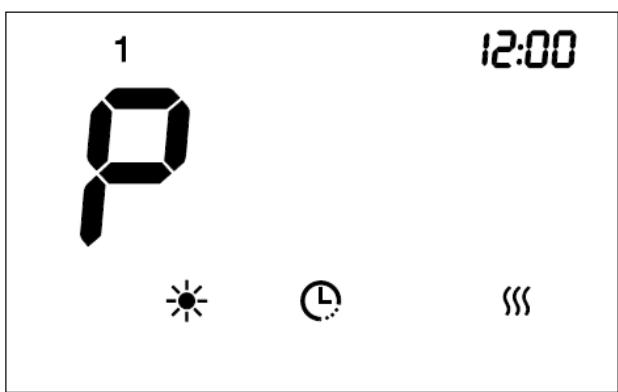

Les interfaces des modes Programme et Fil pilote sont les suivantes :

Mode Programme

Mode Fil pilot

Remarque : Pour le mode Programme, le réglage et la sélection du mode sont séparés. Pour régler le mode programme, appuyez sur MENU pour afficher le menu de réglage et SéLECTIONNZ le réglage du mode Programme, puis appuyez sur OK pour afficher l'interface de réglage. Pour plus de détails, consultez le sous-chapitre 2 « Régler le mode Programme » du chapitre III « Menu de réglage »

3. Mode Fil pilot

Appuyez sur les boutons pour sélectionner le mode (mode Programme ou Fil pilote). Dans le mode Fil pilote, Sélectionnéz le mode via la commande externe (pour la France uniquement). Pour les pays autres que la France, si vous désissez le mode Fil pilote, l'appareil fonctionnera dans le mode Confort par défaut.

Quand l'interface est dans le mode Programme, appuyez sur le bouton OK pendant 3 s pour qu'il bascule du mode Programme dans le mode Fil pilote.

Lorsque le contrôleur externe estprogrammé, I’ affichage indique:

Réglage du mode commande du pilote	Icone affichée
Mode Confort	P 乘
Mode Confort -1	P-1 乘
Mode Confort -2	P-2 乘
Mode Eco ★	P★
Mode Hors Gel	P乘
Mode Veille	P◎

2. Régler la température

1) Dans le mode Confort ou ECO (à l'exception du mode Hors-gel), la température est régliable. Appuyez sur ▲/▼ pour régler la température désirée du mode Confort entre 5 °C et 29 °C. La différence de température entre le mode ECO et le mode Confort est de 3,5 °C, donc la plage de température du mode ECO est comprise entre 1,5 °C et 25,5 °C.
2) Appuyez sur les boutons autres que / pour finir le réglage ou attendez qu'il soit automatiquement sauvegardé.
3) Quand la température de la piece est supérieure à la température régée, le radiateur arrête de chauffer.

1

12:00

^ C

米

1

3. Menu de réglage (bouton MENU)

Appuyez sur MENU pour afficher l'interface du menu de réglage.

Appuyez sur / ou / pour sélectionner le réglage du minuteur 12:00, le réglage du

modeProgramme ,la fonction de detection de fenetre , ou le detecteur de mouvement

L'icône sélectionnée clignote et les autres icônes restent allumées.

Appuyez sur MENU pour quitter le menu de réglage ou attendez 30 s que l'appareil le quitte automatiquement et returne à l'interface de fonctionnement.

Régler le minuteur 12:00

Appuyez sur MENU pour afficher l'interface de réglage et sur ↓/▶ pour sélectionner le réglage du minuteur 12:00. Quand 12:00 clignote, appuyez sur OK pour démarrer le réglage du minuteur.

Appuyez sur ↓/▶ pour sélectionner le jour de la semaine, les heures et les minutes, et sur ▲/▼ pour régler le jour de la semaine, les heures et les minutes.

Appuyez sur OK pour confirmer le réglage des heures et passer au réglage des minutes (00~59).

Appuyez sur OK pour confirmer le réglage des minutes et passer au réglage du jour de la période (1~7). Appuyez sur OK pour confirmer ou attendez 30 s que l'appareil returne automatiquement à l'interface de fonctionnement.

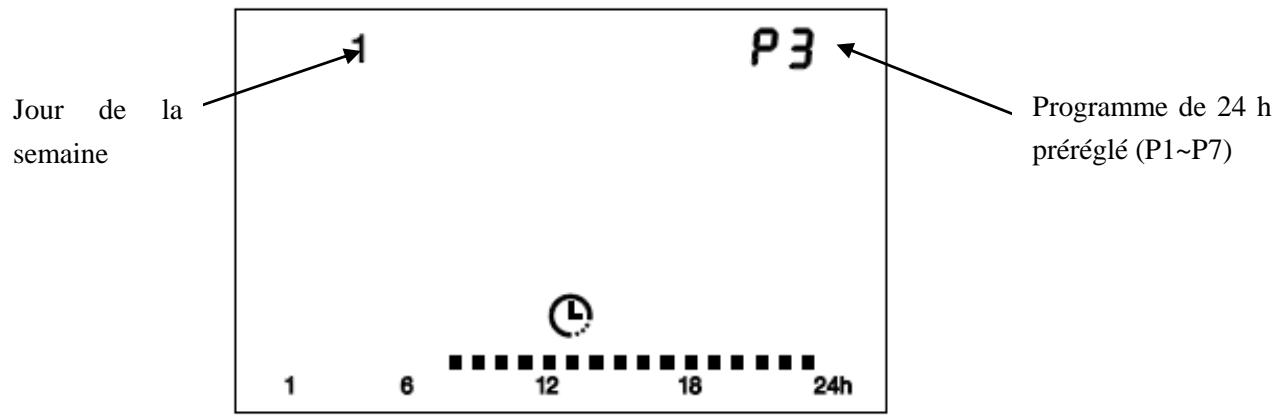

- Régler le mode Programme

Appuyez sur MENU pour afficher l'interface de réglage, puis sur ↓/▶ pour sélectionner le réglage du mode Programme L. Quand clignote, appuyez sur OK pour afficher l'interface de réglage.

Dans le mode Programme, vous pouzeCHOISIR l'un des 7 programmes de 24 h prerégles (P1~P7) pour chaque jour de la semaine. Les 7 programmes de 24 h prerégles (P1~P7) sont programmables. Pour chaque heures, vous pouzeCHOISIR le mode Confort ou le mode ECO.

Dans le mode Programme, les réglages par défaut des jours 1 à 7 de la période sont les suivants : Jours 1 à 5 : utilisation du programme P1,

Jours 6 et 7 : utilisation du programme P3.

Les réglages par défaut des programmes P1 à P7 sont les suivants :

P1	1	6	12	18	24h
P2	1	6	12	18	24h
P3	1	6	12	18	24h
P4	1	6	12	18	24h
P5	1	6	12	18	24h
P6	1	6	12	18	24h
P7	1	6	12	18	24h

Appuyez sur ↓/▶ pour sélectionner le jour de la semaine, puis sur ▲/▼ pour sélectionner l'un des 7 programmes de 24 h préréglés (P1~P7), ou appuyez sur OK pour confirmer le réglage précédent et passer au réglage du jour suivant. ÀpRES avoir régle le dernier jour, appuyez sur OK pour confirmer ou attendez 30 s que l'appareil sauvegarde automatiquement et returnne à l'interface de fonctionnement.

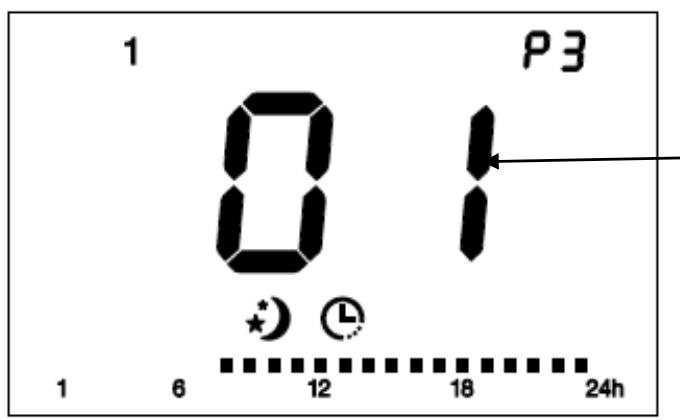

Réglages des 7 programmes de 24 h préréglés (P1~P7)

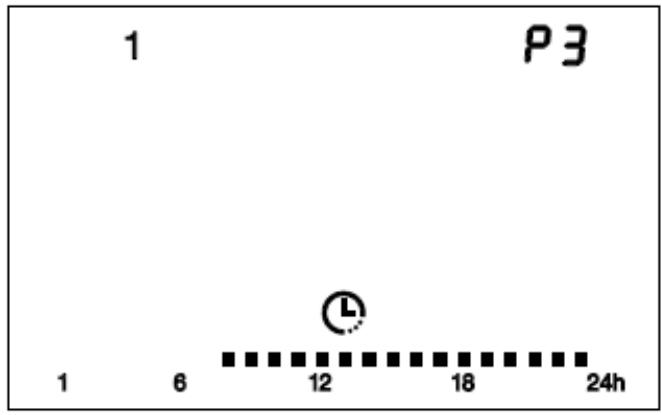

Dans l'interface de réglage du mode Programme, quel que soit le jour, vous pouvez désirer le programme P1 à P7, appuyez sur OK pendant 3 s pour afficher l'interface de réglage du mode. Les réglages sont mémorisés (en cas de coupure de courant, ils restent mémorisés).

1. Appuyez sur ↓/▶ pour régler les heures (1~24). Appuyez sur ▲ pour sélectionner le mode Confort ou sur ▼ pour sélectionner le mode ECO □

Heure

(01 correspond à l'heure 1 à 2, et ainsi de suite. 24 correspond à l'heure 24 à 1.)

1. ÀpRES le réglage de la 24^e heures, l'appareil sauvegarde automatiquement les réglages et returné à l'interface de réglage initiale.

Par exemple, si vous effectuez le réglage de P3 à partir de l'interface ci-dessous (jour 1, P3), l'appareil returnera à l'interface ci-dessous (jour 1, P3) quand vous aurez fini le réglage de la 24^e heures de P3.

Remarques :

A. En cas de coupure de courant, l'appareil conserve en mémoire uniquement les paramètres, la température et le mode de fonctionnement. Quand le courant est rétabli, il faut régler à nouveau l'horloge pour pouvoir utiliser normalement le mode Programme.
B. Àpèras avoir terminé les réglages du mode Programme, ils sont sauvégardés, mais l'appareil ne commence pas

La fonction de détention de fenêtre

Appuyez sur MENU pour afficher l'interface de réglage et sur ↓/▶ pour sélectionner La fonction de détéction de fenêtre . Quand clignote, appuyez sur OK pour démarrer le réglage du minuteur

Appuyez sur pour désir “ON” ou “OFF”. Si “ON” est sélectionné, la fonction détction automatique d’aération est activée et l’icône “ 電 ” apparaitra à l'écran. Appuyez sur OK pour confirmer ou attendez 30 s que l’appareil sauvegarde automatiquement et returne à l’interface de fonctionnement.

Lorsque la baisse de température est détectée, l'appareil passe automatiquement en mode hors gel avec l'icone clignotant. Lorsque la augmentation de température est détectée, l'appareil reviendra au mode précédent avec l'icone allumée. Vous pouvez désactiver la fonction détéction automatique d'aération.

Remarques: la fonction détction automatique d'aération n'est pas disponible en mode hors gel.

Détector de mouvement

Appuyez sur MENU pour afficher l'interface de réglage, puis sur ↓/▶ pour sélectionner le détecteur de mouvement •). Quand •) clignote, appuyez sur OK pour afficher l'interface de réglage. Si “ON” est sélectionné, la fonction Détecteur de mouvement est activée et l'icone “ •)” apparaitra à l'écran.

Appuyez sur / ou / pour désir "ON" ou "OFF". Appuyez sur OK pour confirmer ou attendez 30 s que l'appareil sauvegarde automatiquement et returne à l'interface de fonctionnement.

Remarques :

1) Quand la fonction detecteur de mouvement est activée, l'appareil fonctionne dans le mode Confort

par défaut et l'icône s'affiche sur l'écran.

2) Quand une absence est detectee, l'appareil bascule automatiquement dans le mode ECO ou

Hors-gel et l'icone clignote.

3) À tout moment, quand une présence est détectée, l'appareil returne à la température d'origine et reste allumé.

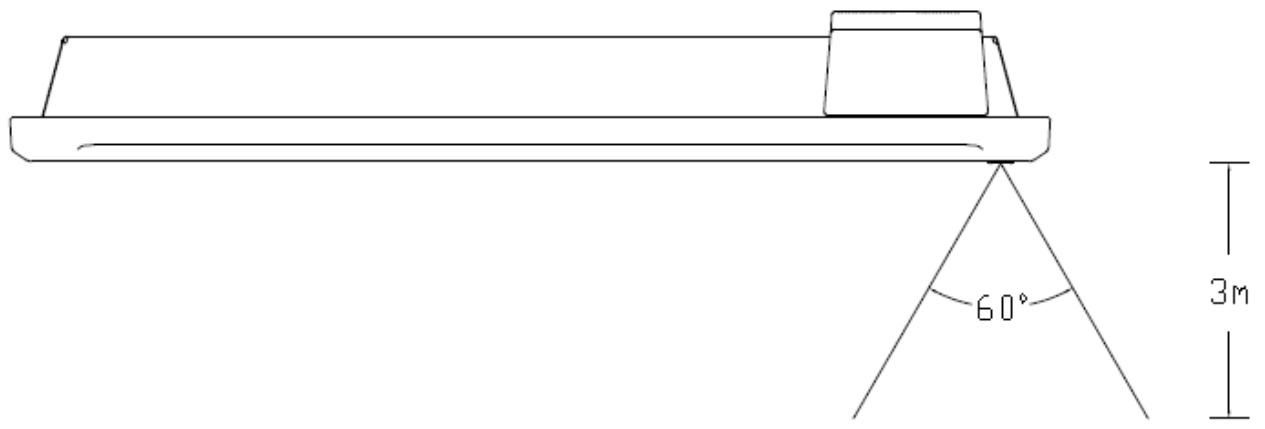

4) Les distances et angles de détction sont indiqués comme suit :

5) Appuyez sur / pour quitter la fonction détecteur de mouvement et seLECTIONnez les autres modes.

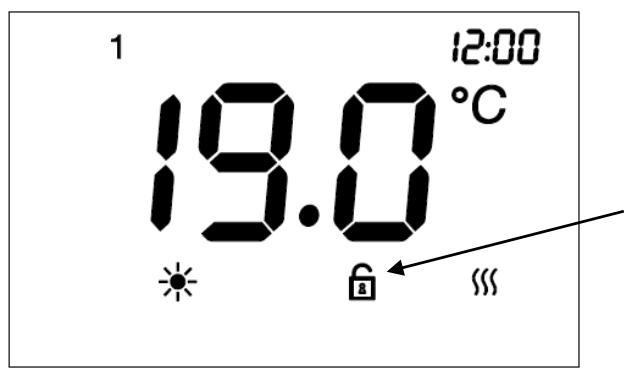

4. Verrouillage du clavier

Appuyez sur le bouton MENU pendant 3 s pour activer le verrouillage du clavier . Pour le déverrouiller, appuyez à nouveau sur MENU pendant 3 s.

Verrouillage du clavier

ATTENTION :

1. Le button de Veille est encore disponible quand le verrouillage du clavier est activé.
2. Le clavier est déverrouillé si:

1) L'appareil est mis en veille en appuyant sur le bouton
2) L'apparareil est deconnecté d'alimentation.

Il faut appuyer à nouveau sur la touche M pendant trois secondes pour activer la fonction du verrouillage du clavier.

5. En cas de coupure de courant

Tous les réglages ci-dessus de température, heures, date et programmes restent valides tant que l'alimentation électrique n'est pas coupée.

Après une coupure de courant, lors de la remise sous tension l'appareil se met en mode veille. Vous

pouvez appuyer sur le bouton (1) pour revenir dans le mode et à la température sélectionnés avant la coupure de courant.

L'appareil conserve uniquement en mémoire les paramètres : température et mode du thermostat. Lors de la remise sous tension, la date et l'heure devront impérativement être régées afin de faire fonctionner les différents programmes correctement.

CHARACTERISTIQUES TECHNIQUES

Modèle/ Ref.	HT10SER / VOM540030	HT15SER / VOM540031	HT20SER/ VOM540032
Tension nominale	230 V ~	230 V ~	230 V ~
Fréquence nominale	50 Hz	50 Hz	50 Hz
Puisance nominale	1000 W	1500 W	2000 W
Classe de protection	II	II	II
Protection IP	IPX4	IPX4	IPX4
Fil pilote	6 ordres	6 ordres	6 ordres

Exigences d'informations applicables aux dispositifs de chauffage decentralisés électriques

Référence(s) du modele : HT10SER (Réf : VOM540030)
Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
Puisance thermique					Type d'apport de chaleur, pour les/dispositifs dechauffage décentralisés électriques àaccumulation uniquement (sLECTIONner un seul
					type)
Puisance thermique nominale	Pnom	0,57	kW		contrôle thermique manuel de la charge avec thermostat intégré	NA
Puisance thermique minimale (indicative)	Pmin	0	kW		contrôle thermique manuel de la charge avec réception d'informations sur la température de la piece et/ou extérieure	NA
Puisance thermique maximale continue	Pmax,c	0,57	kW		contrôle thermique électronique de la charge avec réception d'informations sur la température de la piece et/ou extérieure	NA
Consommation d'électricité auxiliaire					puisance thermique régulable par ventilateur	NA
À la puissance thermique nominale	eImax	0	kW		Type de contrôle de la puissance thermique/de la température de la piece (seLECTIONner un seul type)
À la puissance thermique minimale	eImin	0	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la piece	[non]
En mode veille	eISB	0	kW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la piece	[non]
					contrôle de la température de la piece avec thermostat mécanique	[non]
					contrôle électronique de la température de la piece	[non]
					contrôle électronique de la température de la piece etprogrammateur journalier	[non]
					contrôle électronique de la température de la piece etprogrammateur hebdomadaire	[oui]
					Autres options de contrôle (sélectionner une ou plusieurs options)
					contrôle de la température de la piece, avec détecteur de présence	[non]
					contrôle de la température de la piece, avec détecteur de fenêtre ouverte	[oui]
					option contrôle à distance	[non]
					contrôle adaptatif de l'activation	[non]
					limitation de la durée d'activation	[non]
					capteur à globe noir	[non]
Coordonnées de contact	Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l'Aumône

Exigences d'informations applicables aux dispositifs de chauffage decentralisés électriques

Référence(s) du modele : HT15SER (Réf : VOM540031)
Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
Puisance thermique					Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (séléctionner un seul type)
Puisance thermique nominale	Pnom	0,83	kW		contrôle thermique manuel de la charge avec thermostat intégré	NA
Puisance thermique minimale (indicative)	Pmin	0	kW		contrôle thermique manuel de la charge avec réception d'informations sur la tempabilité de la piece et/ou extérieure	NA
Puisance thermique maximale continue	Pmax,c	0,83	kW		contrôle thermique électronique de la charge avec réception d'informations sur la tempabilité de la piece et/ou extérieure	NA
Consommation d'électricité auxiliaire					puisance thermique régulable par ventilateur	NA
À la puissance thermique nominale	eImax	0	kW		Type de contrôle de la puissance thermique/de la tempabilité de la piece (séléctionner un seul type)
À la puissance thermique minimale	eImin	0	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la tempabilité de la piece	[non]
En mode veille	eISB	0	kW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la tempabilité de la piece	[non]
					contrôle de la tempabilité de la piece avec thermostat mécanique	[non]
					contrôle électronique de la tempabilité de la piece	[non]
					contrôle électronique de la tempabilité de la piece etprogrammateur journalier	[non]
					contrôle électronique de la température de la piece etprogrammateur hebdomadaire	[oui]
		Autres options de contrôle (sélectionner une ou plusieurs options)
					contrôle de la température de la piece, avec détecteur de présence	[non]
					contrôle de la température de la piece, avec détecteur de fenêtre ouverte	[oui]
					option contrôle à distance	[non]
					contrôle adaptatif de l'activation	[non]
					limitation de la durée d'activation	[non]
					capteur à globe noir	[non]
Coordonnées de contact	Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l'Aumône

Exigences d'informations applicables aux dispositifs de chauffage decentralisés électriques

Référence(s) du modele : HT20SER (Réf : VOM540032)
Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
Puisance thermique					Type d'apport de chaleur, pour les/dispositifs dechauffage décentralisés électriques àaccumulation uniquement (sélectionner un seultype)
Puisance thermique nominale	Pnom	1,1	kW		contrôle thermique manuel de la charge avecthermostat intégré	NA
Puisance thermique minimale (indicative)	Pmin	0	kW		contrôle thermique manuel de la charge avecréception d'informations sur la températurede la piece et/ou extérieure	NA
Puisance thermique maximale continue	Pmax,c	1,1	kW		contrôle thermique électronique de la chargeavec réception d'informations sur latempérature de la piece et/ou extérieure	NA
Consommationd'électricité auxiliaire					puissance thermique régulable parventilateur	NA
À la puissancethermique nominale	eImax	0	kW		Type de contrôle de la puissance thermique/de latempérature de la piece (sélectionner un seul type)

À la puissance thermique minimale		eImin	0	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	[non]
En mode veille		eISB	0	kW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	[non]
						contrôle de la température de la pièce avec thermostat mécanique	[non]
						contrôle électronique de la température de la pièce	[non]
						contrôle électronique de la température de la pièce etprogrammateur journalier	[non]
						contrôle électronique de la température de la pièce etprogrammateur hebdomadaire	[oui]
						Autres options de contrôle (sélectionner une ou plusieurs options)
						contrôle de la température de la pièce, avec détecteur de présence	[non]
						contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	[oui]
						option contrôle à distance	[non]
						contrôle adaptatif de l'activation	[non]
						limitation de la durée d'activation	[non]
						capteur à globe noir	[non]
Coordonnées de contact	Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l'Aumône

EN CAS DE PROBLEMES

Problème	Solution
L'appareil ne chauffe pas	Vérifiez que les disjoncteurs de l'installation sont enclenchés, ou que le délesteur n'a pas coupé l'alimentation (si l'installation en comporte un).
	Sélectionnez le mode CONFORT.
	Augmentez le réglage de température.
L'appareil chauffe en permanence	Vérifiez que l'appareil n'est pas dans un courant d'air.
	Diminuez le réglage de température.

MAINTENANCE

1. Isolez toujours l'appareil de l'alimentation électrique et laissez-le refroidir avant toute opération de maintenance.
2. Utilisez un aspirateur pour enlever la poussière des grilles.
3. Nettoyer l'extérieur de l'appareil en l'essuyant avec un linge humide et en le séchant avec un linge sec. N'immergez jamais l'appareil dans l'eau et ne laissez jamais d'eau pénétrer dans l'appareil.

RECYCLAGE (ELIMINATION DU PRODUIT EN FIN DE VIE)

Le pictogramme de la poubelle barrée indique que le produit doit faire l'objet d'un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l'environnement.

EMBALLAGES

CARTONS ET PAPIER

A TRIER
