MODE D'EMPLOI LC-130 ZIBRO

(Ce produit ne peut pas être utilisé comme chauffage principal)

14 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ 1 Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l’appareil. 2 NE déplacez PAS l’appareil lorsqu’il chauffe ou s’il est encore brûlant. Dans ces conditions, il NE faut PAS ajouter du combustible ni entreprendre l’entretien de l’appareil. 3 Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N’UTILISEZ PAS l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. NE PAS utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.). 5 Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible TOUJOURS dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N’UTILISEZ JAMAIS l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. 9 La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie). 10 Aérez TOUJOURS suffisamment. 11 L’appareil de chauffage ne doit pas être situé immédiatement en dessous d’une prise de courant. 12 Les enfants de moins de 3 ans devraient être tenus à l’écart à moins d’être surveillés en permanence. Les enfants âgés de 3 ans et de moins de 8 ans doivent uniquement allumer / éteindre l’appareil à condition qu’il ait été placé ou installé dans sa position normale de fonctionnement prévue et qu’ils soient sous surveillance ou qu’ils aient reçu des instructions concernant l’utilisation de l’appareil de manière sûre et qu’ils comprennent les risques encourus. Les enfants âgés de 3 ans et de moins de 8 ans ne doivent pas brancher, régler et nettoyer l’appareil ni effectuer l’entretien d’utilisateur. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux endroits où les enfants et les personnes vulnérables sont présents. 13 Ne pas laisser les enfants jouer avec l’appareil. 14 Les enfants ne doivent pas être chargés du nettoyage et de l’entretien de l’appareil sauf s’ils sont encadrés. Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

Merci d’avoir choisi un produit “TOYOTOMI”! Les produits de “ Toyotomi “ sont utilisés par des clients satisfaits à travers le monde entier. Afin d’assurer l’utilisation confortable et sûre de nos produits par les clients dans chaque pays, nos produits sont conformes aux normes de sécurité non seulement au Japon mais egalement dans tous les pays du monde, dont nous distribuons nos produits. Toyotomi adapte ses produits pour satisfaire aux besoins de ses clients en poursuivant toujours notre philosophie d’entreprise, «partager les joies de la vie quotidienne». Nous allons continuer à rechercher, développer et fabriquer des produits qui répondent au mode de vie des gens comme l’efficacité, la sécurité et le confort. Nous espérons que vous apprécierez votre appareil “Toyotomi” pour les années à venir! Pour assurer une durée de vie maximale pour cet appareil, nous vous invitons d’abord à lire ce manuel d’instruction. Apprenez à mieux nous connaître ... rendez-vous sur notre site www.toyotomi.eu pour une vue d’ ensemble de notre gamme de produits. 1 LISEZ D’ABORD LES INSTRUCTIONS CONCERNANT UNE PREMIÈRE UTILISATION. 2 EN CASE DE DOUTE, CONTACTEZ VOTRE REVENDEUR. 3 AVANT DE COMMENCER LA LECTURE, CONSULTEZ LA LISTE DES PRINCIPAUX COMPOSANTS À LA

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combus-tible liquide. Le MANUEL D’UTILISATION reprend chaque étape en détail.

Retirez les différents emballages (voir le chapitre A, fig. A).

Remplissez le réservoir amovible (voir le chapitre B, fig. C).

Branchez la fiche dans la prise de courant.

Allumez l’appareil à l’aide de la touche (voir le chapitre D). Modifiez si nécessaire la température à votre convenance à l’aide des touches de réglage (voir le chapitre E). Pour éteindre l’appareil, appuyez sur la touche

Le remplissage du réservoir doit se faire (sécurité contre l’incendie): - soit appareil à l’arrêt, - soit dans un autre local que celui où est installé le chauffage, Dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre appareil dégagera une odeur de ‘neuf’ en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l’abri de la lumière après avoir fermé le ou les bidons avec le bouchon d’origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Utilisez uniquement paraffine de haute qualité, sans eau et pur conformément à la législation locale (TOYOTOMI combustible). Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent. CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:

AÉREZ TOUJOURS SUFFISAMMENT

Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservezle pour toute référence ultérieure. Installez cet appareil uniquement s’il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage. Pour votre confort et votre securite, assurez-vous que la piece ou se trouve l’appareil, est suffisamment aeree. REMARQUE: Afin d’eviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenetre lorsque l’appareil est en service. Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d’utiliser l’appareil en toute sécurité, sans aération supplémentaire (voir le chapitre P). Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (2,5 cm). Il est important que chaque pièce où l’appareil est utilisé soit munie d’une entrée d’air suffisante et d’une sortie d’air efficace (section minimale de 50 cm 2 pour chaque orifice). Nous recommandons également de le faire dans des pièces très isolées ou sans courants d’air et / ou à haute altitude. N’utilisez pas votre poêle dans des caves ou des pièces souterraines. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre distributeur. PARTICULIÈREMENT POUR FRANCE: Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010). L’usage de tout autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint à functionnement intermittent. Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil. NOTE SPÉCIALE POUR LE ROYAUME-UNI : N’utilisez que du pétrole de classe C1 ou équivalent, en conformité avec la norme ‘BS2869- Part 2’. Pour une utilisation convenable, l’utilisateur doit respecter les prescriptions suivantes: INTERDICTION - d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules. - d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1900 mètres. - de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant.

LE COMBUSTIBLE APPROPRIÉ

Votre appareil mobile de chauffage est conçu pour être utilisé avec un combustible de haute qualité, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles vous assurent une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par: un risque accru de panes une combustion imparfaite une réduction de la durée de vie de l’appareil un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. La garantie ne couvre pas les dommages et/ou pannes de l´appareil mobile de chauffage causés par l’utilisation d’un combustible autre que celui qui est recommandé. Pour connaître le combustible le mieux adapté, consultez votre revendeur (www. toyotomi.eu). Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l’appareil, vous devez disposer: d’ une pompe à main d’un bouchon de transport du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport.

Ouvrez le couvercle du réservoir amovible puis retirez la cale de carton. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaitement horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.

Branchez la fiche dans la prise de courant (230 volts CA - 50 Hz) et réglez l’heure à l’aide des touches de réglage (voir le chapitre C). 6 Votre appareil est maintenant prêt à l’emploi.

1 Si l’appareil de chauffage est utilisé à une altitude de 800 m à 1300 m, utilisez le mode d’altitude 1. Appuyez sur le bouton d’altitude avec une fine tige comme un clip et branchez-le dans la prise simultanément. Ensuite, “1 ” apparaît à l’écran. 2 Si le chauffage est utilisé à une hauteur de 1300 m à 1900 m, utilisez le mode d’altitude 2. Après avoir réglé le mode d’altitude 1, appuyez sur le bouton d’altitude avec une fine tige et branchez-le à nouveau simultanément. Ensuite, “2 ” sera affiché à l’écran. 3 Désactivez le mode altitude en appuyant simultanément sur le bouton d’altitude et sur la prise de courant après avoir réglé le mode d’altitude 2. Ensuite, “0” apparaît à l’écran et “ ” disparaît. REMARQUE: Lorsque le mode d’altitude 1 est défini, le repère d’altitude “ ” est allumé à l’écran. Lorsque le mode d’altitude 2 est réglé, le repère d’altitude “ ” clignote pendant le fonctionnement. REMARQUE: En cas de panne de courant ou de déconnexion de l’appareil de chauffage, le réglage de l’altitude restera.

Ne pas utiliser l’appareil à une altitide supèrieure à 1900 mètres.

Cet appareil de chauffage peut changer le volume sonore de buzzer. Le réglage initial est au niveau élevé. 1 Appuyez sur la touche SAVE et maintenez-la enfoncée pendant plus de 3 secondes, puis le volume sonore du buzzer passe de Elevé à Bas. 2 Appuyez à nouveau sur la touche SAVE et maintenez-la enfoncée pendant plus de 3 secondes, puis le volume sonore du buzzer passe de Bas à Elevé. REMARQUE : Le niveau de volume est uniquement Bas et Elevé, mais l’alarme par le dispositif de sécurité retentit au niveau Elevé. REMARQUE : Lorsque le chauffage a été débranché ou après une panne de courant, le volume correspondra au réglage initial Elevé.

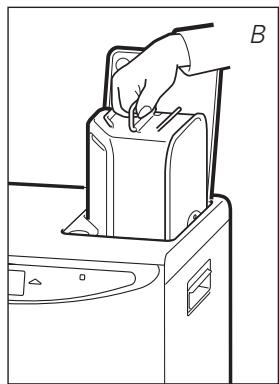

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit: 1 Assurez-vous que l’appareil est éteint. 2 Soulevez le couvercle, dégagez le réservoir amovible et retirez-le de l’appareil (fig. B). Posez le réservoir amovible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir (fig. C). REMARQUE: Quelques gouttes de combustible peuvent encore s’écouler du réservoir.

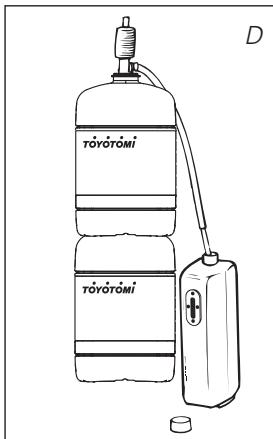

3 Prenez la pompe à main (voir manual d’utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l’orifice du réservoir amovible.

Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. E). Si celle-ci est pleine, désamorcez la pompe. Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate).

Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement renversé. 6 Dans tous les cas, l’utilisateur doit verifier la bonne fermeture du reservoir rechargé en dehors de toute source de chaleur ou de feux nus. Remettez le réservoir amovible dans l’appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d’eau.

Introduisez la fiche dans la prise de courant (230 Volts CA/50Hz). La touche de doit être en position OFF. Pour effectuer le réglage, appuyez mise en route d’abord sur la touche HOUR. Les 4 chiffres de l’écran commenceront à clignoter. Appuyez ensuite sur le bouton (hour) jusqu’à obtenir l’heure actuelle. Pour les minutes, appuyez sur la touche (min.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu’à ce que vous relâchiez la touche. Au bout de 10 secondes environ, les 4 chiffres s’arrête de clignoter et le réglage sera enregistré (fig. F). 5 Minutes après l’extinction de l’appareil, l’information sur l’afficheur disparaîtra et l’appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l’heure sera visible. En cas de coupure de courant ou si la prise est débranchée, vous devez procéder de nouveau au réglage.

plein F: Quand les 4 chiffres arrêtent à clignoter, les valeurs insérées sont mémorisées.

MISE EN ROUTE DE L’APPAREIL

Au début, un appareil à pétrole neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire. Allumez toujours l’appareil en vous servant de la touche d’allumettes ou de briquet. . N’utilisez jamais Une fois le réglage de l’heure effectuée, allumez l’appareil en appuyant tout . Le temoin d’allumage se met à clignoter pour simplement sur la touche indiquer que l’opération d’allumage est en cours. Cette opération dure quelques instants. Lorsque l’appareil s’allume, le temoin reste rouge. L’afficheur numérique affiche deux nombres. Le voyant température s’allume (fig. G). La température actuelle s’affiche sous l’inscription ROOM. La température désirée s’affiche sous l’inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E). Avant d’allumer l’appareil, vérifiez qu’il reste suffisamment de combustible dans le réservoir.

REGLAGE DE LA TEMPERATURE DE VOTRE CHOIX Vous pouvez modifier la température désirée lorsque l’appareil est allumé en vous servant des touches de réglage . Pour augmenter la température, appuyez sur la touche (min.). L’indication °C commencera à clignoter. Pour diminuer la température, appuyez sur la touche (hour). Après environ 10 secondes l’indication °C arrêtera à clignoter et les valeurs insérées sont mémorisées (fig. G). Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée : - rebranchez l’appareil. Un message F-0 nous indique qu’il y a eu coupure de , reprogrammez l’heure (voir courant; appuyez sur le bouton marche/arrêt chapitre C), rallumez de nouveau l’appareil (voir chapitre D). La température désirée passe à la valeur standard soit 20°C.

PROGRAMMATION DE L’HEURE DESIREE (TIMER) Le TIMER permet d’allumer automatiquement l’appareil à une heure désirée. Au préalable, vous devez avoir programmé l’heure actuelle (voir chapitre C) ainsi que votre température (voir chapitre E). L’appareil doit être éteint. Procédez comme suit: 1 Appuyez sur la touche puis juste après sur la touche TIMER . Le témoin TIMER et les 4 chiffres commenceront à clignoter. 2 Enregistrez l’heure à laquelle l’appareil doit s’allumer en vous servant des touches de réglage . Appuyez ensuite sur la touche (hour) pour enregistrer l’heure et la touche (min.) pour les minutes (le réglage des minutes s’effectue de 5 en 5 minutes). 3 Après environ 10 secondes les 4 chiffres afficheront de nouveau CLOCK et le témoin TIMER s’allumera, indiquant que la fonction TIMER a été activée (fig. H). 4 Le timer permet d’obtenir la température désirée à l’heure programmée. L’appareil calcule lui-même à quel moment il doit se mettre en route pour obtenir la température voulue (Fuzzy logics).

G: A gauche la température désirée, à droite la température mesurée. H: La lampe témoin TIMER indique que la fonction timer est active. Si vous désirez éteindre l’appareil ou changer l’heure de démarrage, il vous suffit simplement d’appuyer sur la touche TIMER (voir le chapitre G). Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche

Il y a deux manières d’éteindre l’appareil: 1 Appuyez sur la touche . L’afficheur numérique se met en mode CLOCK et la flamme s’éteint. 2 Si vous désirez éteindre l’appareil et faire en sorte qu’il s’allume la prochaine fois automatiquement sous l’effet du timer, appuyez sur la touche TIMER . Vous pouvez servant des touches de réglage (voir chapitre F).

L’afficheur numérique sert non seulement à afficher l’heure et la température (consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l’afficheur vous indique ce qui se passe: CODE efefee-

INFORMATION Surchauffe de l’appareil. Panne de courant secteur. Thermostat défectueux. Thermistance du brûleur défectueuse. Problèmes de mise en marche. Allumez de nouveau l’appareil juste après qu’il se soit éteint. Protection anti-renversement . Mauvaise combustion. Température ambiante supérieure à 32˚C. ACTION En cas de panne, Laissez refroidir, puis rallumez. l’afficheur numérique Rallumez l’appareil. vous indique ce qui se Contactez votre revendeur. passe. Contactez votre revendeur. Contactez votre revendeur. Attendez environ 30 secondes puis allumez de nouveau l’appareil après avoir branché la prise de courant. Rallumez l’appareil. Contactez votre revendeur. Rallumez l’appareil si nécessaire. e- 8 e - 81 Moteur soufflant défectueux. Fréquence anormale. e- 9 Filtre à air encrassé, ou Pompe à combustible encrassée. L’appareil de chauffage a fonctionné sans interruption pendant 65 heures et s’est éteint automatiquement. Combustible épuisé. Contactez votre revendeur. Branchez la fiche dans la prise de courant de nouveau. Contactez votre revendeur. Nettoyez le filtre. Contactez votre revendeur. Rallumer l’appareil de chauffage. Remplissez le réservoir amovible. Manque d’aération. Aérer. Contactez toujours votre revendeur en cas de panne non décrite ci-dessus et / ou lorsque la panne se répète malgré les mesures décrites plus haut.

Cet appareil est équipé d’un système de sécurité qui éteint l’appareil de chauffage après 65 heures de fonctionnement sans interruption. L’écran affiche . Si vous le souhaitez, vous pouvez rallumer alors l’information suivante: l’appareil de chauffage en appuyant sur le bouton (MARCHE/ARR T) (voir chapitre D). SYSTEME AUTONETTOYANT Si l’appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s’effectue automatiquement. L’afficheur numérique va passer progressivement de cl:05 à cl:01. Durant ces 5 minutes de nettoyage automatique, l’appareil sera en position mini. L’opération de nettoyage effectuée, l’appareil mobile de chauffage à combustible liquide reprendra sa position initiale.

Vous pouvez utiliser le verrouillage de sécurite enfants pour éviter toute modification accidentelle des réglages de l’appareil. La seule touche qui n’est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche. Si l’appareil est éteint et que le bouton verrouillage est activé, l’appareil ne peut pas s’allumer. Activez le verrouillage de sécurité en appuyant la touche KEY LOCK pendant plus de 3 secondes. L’indication KEY-LOCK apparaîtra sur l’écran (fig. I), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK .

L’UTILISATION DE LA TOUCHE ÉCONOMIQUE ’SAVE’ La fonction ’SAVE’ vous permet de limiter la température. Si cette fonction est active, l’appareil s’éteindra automatiquement si la température ambiante (ROOM) dépasse de 3˚C la température désirée (SET). Si la température ambiante est en dessous ou égale à la température désirée, l’appareil se rallumera automatiquement. Pour activer la fonction ’SAVE’, appuyez sur la touche correspondante . La lampe témoin SAVE s’allume (fig. J). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

I: Quand l’indication apparaît sur l’écran, la sécurité enfants a été activée. Même sans la fonction ’SAVE’, votre appareil veille à ce que la température désirée soit approximativement maintenue en adaptant sa capacité de chauffage. ’SAVE’ est une position économique que vous employez lorsque, par exemple, vous n’êtes pas présent dans la pièce ou pour maintenir la température de la pièce en position “Hors gel”. J: Si la lampe témoin SAVE s’allume, l’appareil s’allume et s’éteint automatiquement afin de rester dans les limites d’une certaine plage de températures.

Après que l’indication FUEL est apparue, vous disposez encore de 10 minutes de combustible. Un compte à rebours s’effectue sur l’afficheur numérique (fig. K). Vous intervenez en remplissant le réservoir amovible, l’appareil reprend son fonctionnement normal (capitre B). Vous entendez un signal d’alarme toutes les 2 minutes, vous indiquant que vous devez faire le plein de combustible. Si vous n’intervenez pas, l’appareil s’éteint de lui-même. En s’éteignant, l’appareil émet un signal sonore d’avertissement. L’indicateur ’FUEL’ se met alors à clignoter et l’afficheur numérique affiche quatre tirets (--:--). Vous pouvez faire cesser cela en appuyant une nouvelle fois sur le bouton . Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant ’FUEL’ s’éteigne avant de rallumer l’appareil.

K: Après que l’indication FUEL est apparue, l’écran affichera les minutes qui vous restent avant que le réservoir soit vide.

Quand l’indication VENT commence à clignoter, la pièce n’est pas suffisamment ventilée (fig. L). L’appareil s’éteindra automatiquement. Si cette indication continue à clignoter après ventilation, veuillez contacter votre revendeur. M ENTRETIEN Avant d’effectuer l’entretien de votre appareil, vous devez éteindre celui-ci et le laisser refroidir. Votre appareil exige peu d’entretien. Mais vous devez nettoyer chaque semaine le cache du ventilateur à l’aide d’un aspirateur, et la grille à l’aide d’un chiffon. Vérifiez aussi régulièrement le filtre à combustible: 1 Enlevez le réservoir amovible hors de l’appareil puis retirez le filtre à combustible (fig. M). Ayez un chiffon à portée de main pour essuyer le combustible restant. 2 Retirez le filtre à combustible et nettoyez-le avec du combustible ou à l’aide d’une soufflette. (Ne nettoyez jamais à l’eau!) 3 Remettez le filtre à combustible en place dans l’appareil. L: Quand l’indication VENT clignote, il est nécessaire de ventiler la pièce. Filtre à combustible

Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

Les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir. Si le câble d’alimentation de cet appareil est endommagé, son remplacement (type H05 VV-F) doit être realise par le fabricant, ou par un atelier de reparation reconnu par l’importeur, afin d’éviter un danger.

En fin de saison, rangez l’appareil dans un lieu sans poussière, si possible en utilisant l’emballage d’origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réfaisez usage de votre appareil suivez les instructions de nouveau (dès chapitre A).

TRANSPORT Afin d’éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes: 1 Laissez l’appareil refroidir. 2 Retirez le réservoir amovible de l’appareil et retirez le filtre à combustible (voir le chapitre M, fig. M). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. N) et enfoncez-le bien. Le bouchon de transport permet d’éviter autant que possible les fuites de combustible, pendant le transport du poêle. 4 Transportez l’appareil toujours en position verticale. 5 Avant de transporter le poêle, ou si vous y avez versé accidentellement le mauvais combustible, videz le réservoir fixe à l’aide d’une pompe à combustible. Retirez d’abord le filtre à combustible avant d’insérer la pompe. Faites de même si le réservoir à combustible contient de l’eau.

Allumage Combustible Puissance nominale moyenne Puissance calorifique max. Puissance calorifique min. Conseiller pour des pièces normalement airées minimum m3 ** Ne convient pas pour des pieces de volume inférieur à Consommation de combustible* (l/heure) Consommation de combustible* (g/heure) Autonomie du réservoir (heures) Contenance du réservoir amovible (litres) Poids (kg) Dimensions (mm) (plateau inférieur compris) Accessoires Tension secteur Consommation électrique Niveau sonore Valeur nominale de fusible

électrique Combustible liquide pour appareils mobiles de chauffage (Arrêté du 18/07/2002 et du 25/06/2010) 158 g/h 1900 Watt 250 g/h 3000 Watt 67 g/h 800 Watt minimum 48 maximum 120 48 m3 / 20 m2 min. 0,083 min. 67 min. 17,3 5,4 8,0 largeur profondeur hauteur pompe à main bouchon de transport 230 V - CA 50 Hz allumage continu min. 18 dB 250V, 5A max. 0,313 max. 250 max. 65,1

320 W 13 W max. 35 dB En cas de réglage en position maximale Ces valeurs sont données à titre indictif Le marquage CE correspond a la conformite aux normes EN 60335-1 (2012) et EN 60335-2-30 (2009)

Votre appareil est couvert par une garantie de 4 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent : 1 Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants: modifications apportées au l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l’usure normale, comme le tamis, tout type de joint ou la pompe à main, ne sont pas couvertes par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications.

La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*.

Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le immédiatement. En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

FICHE PRODUIT (a) Le nom du fournisseur / Marque commerciale TOYOTOMI Europe Sales B.V. (b) Modèle LC-130 (c) La classe d'efficacité énergétique

(d) La puissance thermique directe 3.0kW (e) La puissance thermique indirecte N/A (f) L'indice d'efficacité énergétique 94.9% (g) Le rendement utile 100% (h) Les éventuelles précautions particulières Merci de vous référer au manuel d’utilisation pour tout ce qui concerne les instructions d’assemblage, d’installation ou d’entretien.

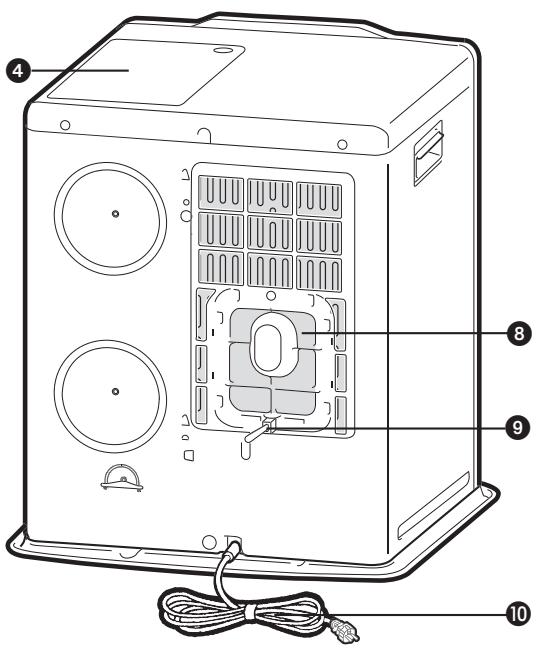

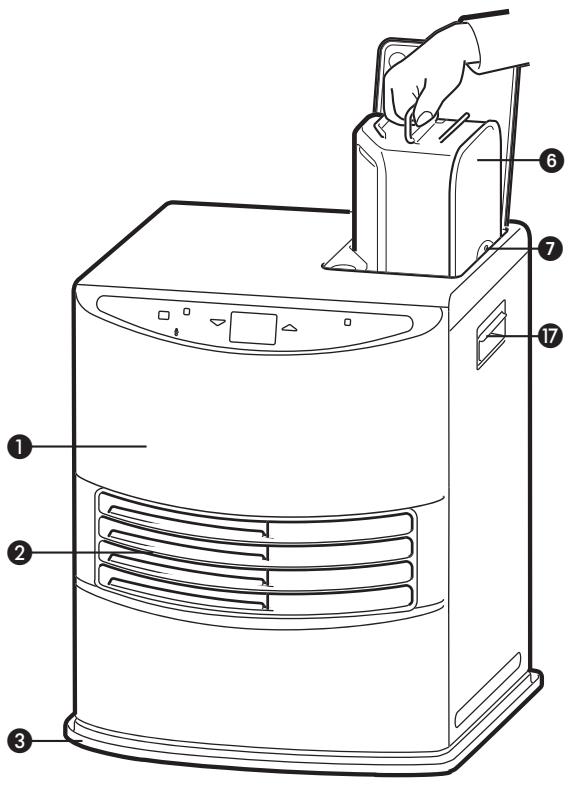

Couvercle du réservoir amovible

Jauge de combustible du réservoir amovible

Cache du ventilateur Sonde de température

Cordon d’alimentation électrique

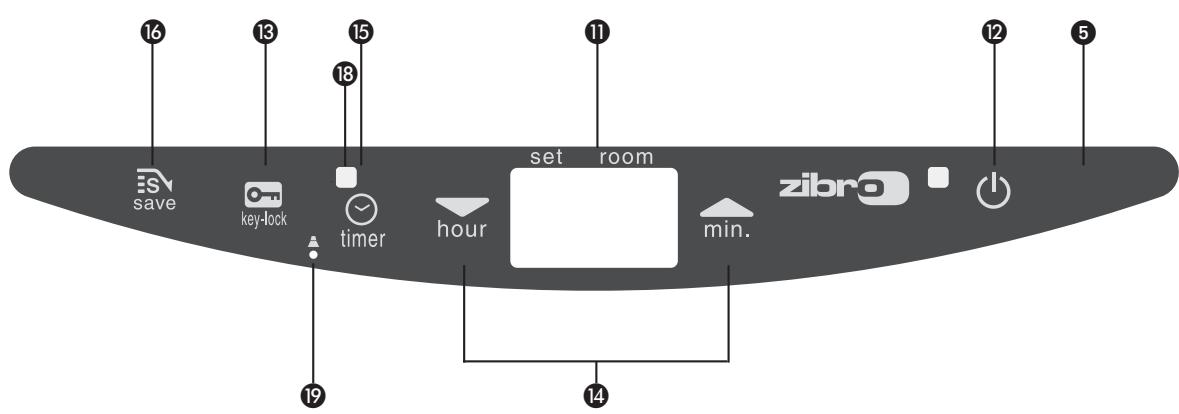

Verrouillage sécurité enfants

Touche de réglage (heure et température)

Réglage de l’heure d’allumage désirée “Timer”

Bouton de règlage d’altitude
