IGF-22RS - Plaque de cuisson FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson mixte gaz et induction
Marque	FAGOR
Modèle	IGF-22RS
Nombre de foyers	4 (2 gaz + 2 induction)
Brûleurs gaz	1 grand rapide (3,10 kW) + 1 semi-rapide (1,50 kW)
Foyers induction	2 foyers, diamètre 180 mm, puissance max 2800 W chacun (avec booster)
Dimensions (hors tout au-dessus du plan de travail)	600 x 522 x 50 mm (L x P x H)
Dimensions du caisson d'encastrement	549 x 470 x 59 mm (L x P x H)
Découpe du plan de travail	560 x 490 mm
Poids	11,4 kg
Alimentation électrique	220-240 V ~ 50 Hz - 16 A
Puissance électrique totale absorbée	2800 W (pour les 2 foyers induction)
Gaz utilisables	Gaz naturel (G20/G25), Butane (G30), Propane (G31)
Réglage gaz d'usine	Gaz naturel
Injecteurs pour changement de gaz	Fournis dans la pochette
Matériau de la surface	Vitrocéramique
Fonctions de sécurité	Sécurité gaz (thermocouple), sécurité enfants (verrouillage), arrêt automatique, détection de récipient, indicateur de chaleur résiduelle (H)
Minuterie	Minuterie tournante affectable à chaque zone induction
Entretien et nettoyage	Nettoyage à l'eau chaude et éponge, produits spéciaux vitrocéramique pour taches persistantes
Accessoires fournis	Joint mousse, pattes de fixation, injecteurs butane/propane, clé pour injecteurs
Service après-vente	Interventions par professionnel qualifié, pièces d'origine certifiées
Normes	EN 60335-2-6, classe 3 selon EN 30-1-1

FOIRE AUX QUESTIONS - IGF-22RS FAGOR

Comment allumer un brûleur gaz ?

Appuyez sur la manette et tournez dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Maintenez enfoncé pour déclencher les étincelles jusqu'à l'allumage. En cas de panne de courant, utilisez une allumette.

Comment changer le gaz pour du butane/propane ?

Remplacez les injecteurs par ceux fournis (repérés 62, 88A etc.) et ajustez les vis de ralenti. Voir le chapitre Changement de gaz dans la notice.

Quels récipients utiliser sur l'induction ?

Utilisez des récipients en acier émaillé, fonte (avec fond émaillé), inox compatible induction ou aluminium à fond spécial. Le test simple : poser le récipient sur la zone, si l'affichage reste fixe, il est compatible.

Comment activer la sécurité enfants ?

Appuyez sur la touche clé (symbole cadenas) pendant 3 à 4 secondes. L'afficheur indique le symbole verrouillé. Pour déverrouiller, appuyez à nouveau 3-4 secondes.

Que faire si un brûleur ne s'allume pas ?

Vérifiez l'alimentation gaz (bouteille pleine, robinet ouvert), le branchement électrique, la propreté des bougies d'allumage et des injecteurs. Assurez-vous que les pièces du brûleur sont bien assemblées.

Comment nettoyer la plaque vitrocéramique ?

Nettoyez après refroidissement avec une éponge et de l'eau chaude. Pour les taches persistantes, utilisez un produit spécial vitrocéramique (ex: Cera-clean). N'utilisez pas de nettoyeur vapeur ni d'éponge grattante.

Pourquoi la plaque émet-elle un bruit de clic ?

Ce bruit est normal et provient de la répartition de puissance entre les deux foyers induction. Aucun danger.

Quelle est la puissance maximale des foyers induction ?

Chaque foyer a une puissance maximale de 2800 W (position P ou booster). La puissance totale est limitée électroniquement.

Comment utiliser la minuterie ?

Mettez la zone en fonctionnement, réglez la puissance. Appuyez sur la touche minuterie pour affecter à la zone, puis réglez la durée avec + ou -. La minuterie ne décompte que si un récipient est posé.

Que signifie l'affichage 'H' sur l'induction ?

C'est l'indicateur de chaleur résiduelle : la zone est encore chaude après utilisation. Ne la touchez pas jusqu'à disparition du 'H'.

MODE D'EMPLOI IGF-22RS FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre apparéil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

• Consignes de sécurité 04
• Respect de l'environnement 05
  Description de votre apparéil 06

1 / INSTALLATION DE VOTRE APPAREIL

• Choix de l'emplacement 07
• Encastrement 07
  Conseils d'encastrement 08
  Cas d'encastrement au-dessus d'un tiroir, d'un rangement ou d'un four 08
  Cas d'encastrement au-dessus d'un lave-vaiselle 10
  Raccordementelectrique 11
  Raccordement gaz 12
  Changement de gaz 14

2 / UTILISATION DE VOTRE APPAREIL

Description de votre dessus 18
- Mise en marche des brûleurs gaz 19
- Récipients adaptations pour les brûleurs gaz 20
- Mise en marche des foyers induction 21
- Sécurité enfants : verrouillage 21
- Description des commandes 22
- Réglage de la minuterie tournante 22
- Choix de la casserolerie - Sécurité induction 23

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• Entretenir votre apparéil 25

4 / MESSAGES PARTICULIERS, INCIDENTS

• En cours d'utilisation 26

5 / TABLEAU DE CUISSON

• Guide de cuisson gaz 27
• Guide de cuisson induction 28

6/QUELQUES CONSEILS 29

7 / NOTES PERSONNELLES 30

8 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

Interventions 32
- Relations consommateurs 32

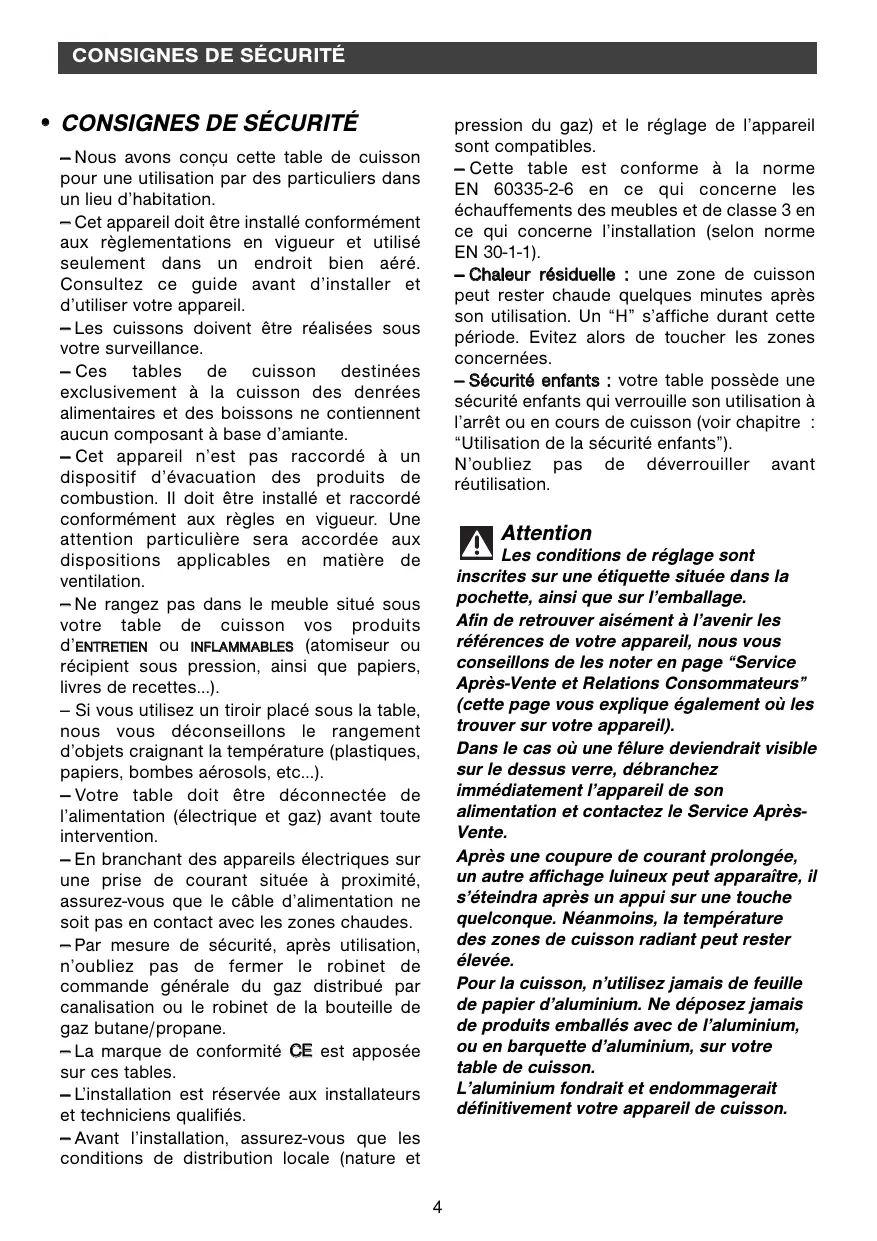

- CONSIGNES DE SECURITÉ

-Nous avons concu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.
-Cet apparéil doit être installé conformément aux règlementations en vigueur et utilisé seulement dans un endroit bien aéré. Consultez ce guide avant d'installer et d'utiliser votre apparéil.
- Les ciussons doivent être réalisées sous voiture surveillance.
- Ces tables de cuisson destinées exclusivement à la cuisson des denrées alimentaires et des boissons ne contiennentaucun composant à base d'amiate.
-Cet appeareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
- Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...).
- Si vous utilisez un tiroir place sous la table, nous vous déconseillons le rangement d'objets craignant la température (plastiques, papiers, bombes aérosols, etc...).
-Votre table doit être déconnectée de l'alimentation (électrique et gaz) avant toute intervention.
- En branchant des apparéils électriques sur une prise de courant située à proximé, assurez-vous que le cable d'alimentation ne soit pas en contact avec les zones chaudes.
- Par mesure de sécurité, après utilisation, n'oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane.
-La marque de conformité CE est apposée sur ces tables.
-L'installation est réservée aux installateurs et techniciens qualifiés.
-Avant l'installation, assurez-vous que les conditions de distribution locale (nature et

pression du gaz) et le réglage de l'appareil sont compatibles.
- Cette table est conforme à la norme EN 60335-2-6 en ce qui concerne les échauffements des meubles et de classe 3 en ce qui concerne l'installation ( selon norme EN 30-1-1).
-Chaleur résiduelle: une zone de cuisson peut rester chaude quelques minutes après son utilisation. Un "H" s'affiche durant cette période. Evitez alors de toucher les zones concernées.
- Sécurité enfants : votre table possède une sécurité enfants qui verrouille son'utilisation à l'arrêt ou en cours de cuisson (voir chapitre : "Utilisation de la sécurité enfants").

N'oubliez pas de déverrouiller avant réutilisation.

Les conditions de réglage sont inscrites sur une étiquette située dans la pochette, ainsi que sur l'emballage.

Afin de retrouver aisément à l'venir les références de votre apparéil, nous vous conseillons de les noter en page "Service Àpres-Vente et Relations Consommateurs" ( cette page vous explique également où les trouver sur votre apparéil).

Dans le cas où une férule deviendrait visible sur le dessus verre, débranchez immédiatement l'appareil de son alimentation et contactez le Service Àpre-Vente.

Après une coupure de courant prolongée, un autre affichage luineux peut apparaitre, il s'eteindra après un appui sur une touchequelconque. Néanmoins, la température des zones de cuisson radiant peut rester élevée.

Pour la cuisson, n'utilise jamais de feuille de papier d'aluminium. Ne déposez jamais de produits emballés avec de l'aluminium, ou en barquette d'aluminium, sur votre table de cuisson.

L'aluminium fondrait et endommagerait définitivement votre apparéil de cuisson.
