MODE D'EMPLOI HP 7 SCHOLTES

Instruction pour l'installation et l'emploi

Cooker Hood

Nous vous conseillons de conserver ce fascicule.

Dans la gamme Scholtès, il y a un grand nombre de produits destinés à être installés dans une cuisine que vous voulez organiser, conçue pour réduire des centaines de pas et des milliers de gestes nécessaires à la confection des repas quotidiens.

Aussi, pourquoi ne pas continuer à équiper votre cuisiné avec les produits Scholtès dont la gamme vous offre, en plus des appareils d'aération, un grand choix d'appareils de cuisson, de lavage, et de froid :

- tables de cuisson vitrocéramiques, mixtes, gaz et à induction,

- fours électriques ou fours micro-ondes,

e lave-vaisselle, lave-linge,

réfrigérateurs et congélateurs à encastrer ou à intégrer.

Tous ces produits ont la qualité, la robustesse et toute la technologie qui font la réputation de cette marque.

Toute la gamme est déjà à votre service, et pour mieux la connaître, écrivez à :

Indesit Company SA

Service Marketing Scholtès

3 boulevard Georges Bidault

Croissy Beauborg

77437 MARNE LA VALLEE Cedex 2

Sommaire

Caractéristiques 3

Raccordement électrique 3

Précautions d'utilisation 4

Installation 5

Fonctionnement 7

Version à évacuation extérieure 7

Fonctionnement en version recyclage 8

Utilisation 9

Système d'éclairage 10

Entretien 10

Caracteristiques

Références	HP 7
Dimensions (en mm)largeur....	699
profondeur....	515
hauteur (min./max.)....	810/1125
∅ buse d'évacuation....	120
Poids (en kg)....	10
Puissances (en watts - 220-240 V ~)installée....	250
ventilateur....	170
éclairage (lampes halogènes)....	2x40 (E14)
Débit du ventilateur (en m3/h - CEI 43/1)vitesse minimale (évacuation)....	258
vitesse maximale (évacuation)....	410
Filtres incombustiblessurface d'aspiration (en cm2)....	1634

Raccordement électrique

Avant d'installer la hotte, il est indispensable de s'assurer que la tension du réseau correspond bien à celle qui figure sur la plaquette signalétique de l'appareil.

Le branchement au réseau doit être réalisé par un installateur agréé.

La hotte est équipée d'un cordon d'alimentation qui doit être raccordé au secteur par l'intermédiaire d'une prise de courant conforme à la norme du pays.

Si l'on veut raccorder la hotté de façon permanente au réseau électrique, il faut, après avoir retiré la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

Nous déclinons toute responsabilité en cas de dommages causés par le non respect des instructions sus-indiquées.

Précautions d'utilisation

La botte est livrée pour fonctionner en évacuation extérieure. Il est donc important de prévoir une entrée d'air suffisante dans la cuisine pour-favoriser son bon fonctionnement.

L'appareil ne doit pas être raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres appareils alimentés par tout autre type d'énergie différent de l'énergie électrique.

Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommandé, pour des raisons de sécurité, de renoncer au fonctionnement en évacuation extérieure. Dans cette configuration, il est nécessaire d'équipér l'appareil d'un filtre à charbon actif disponible chez votre revendeur et permettant l'utilisation en recyclage.

La hotte doit être placée au moins à 50 cm au-dessus du plan de cuisson (tables vitrocéramiques ou électriques traditionnelles) ou à 65 cm en cas d'alimentation au.gaz.

Si les instructions d'installation du plan de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

En cas de fonctionnement simultané d'une hotte et d'un brûleur ou d'un foyer dépendant de l'air environnant (comme par exemple des appareils de chauffage à gaz, à mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotte, en aspirant l'air, enlève à la pièce l'air dont le brûleur ou le foyer a besoin pour la combustion. Pour un fonctionnement sûr, la dépression ne doit pas dépasser 0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.

On peut y parvenir en assurant l'entrée de l'air dans la pièce par des ouvertures ne pouvant être obstruées, par exemple, des box muraux à recyclage d'air, desportes, des fenêtres ou toute autre mesure technique. Flamber une préparation endommage les filtres et peut provoquer des incendies ; il faut par conséquent l'éviter à tout prix.

Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus-indiquées.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ### présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Installation

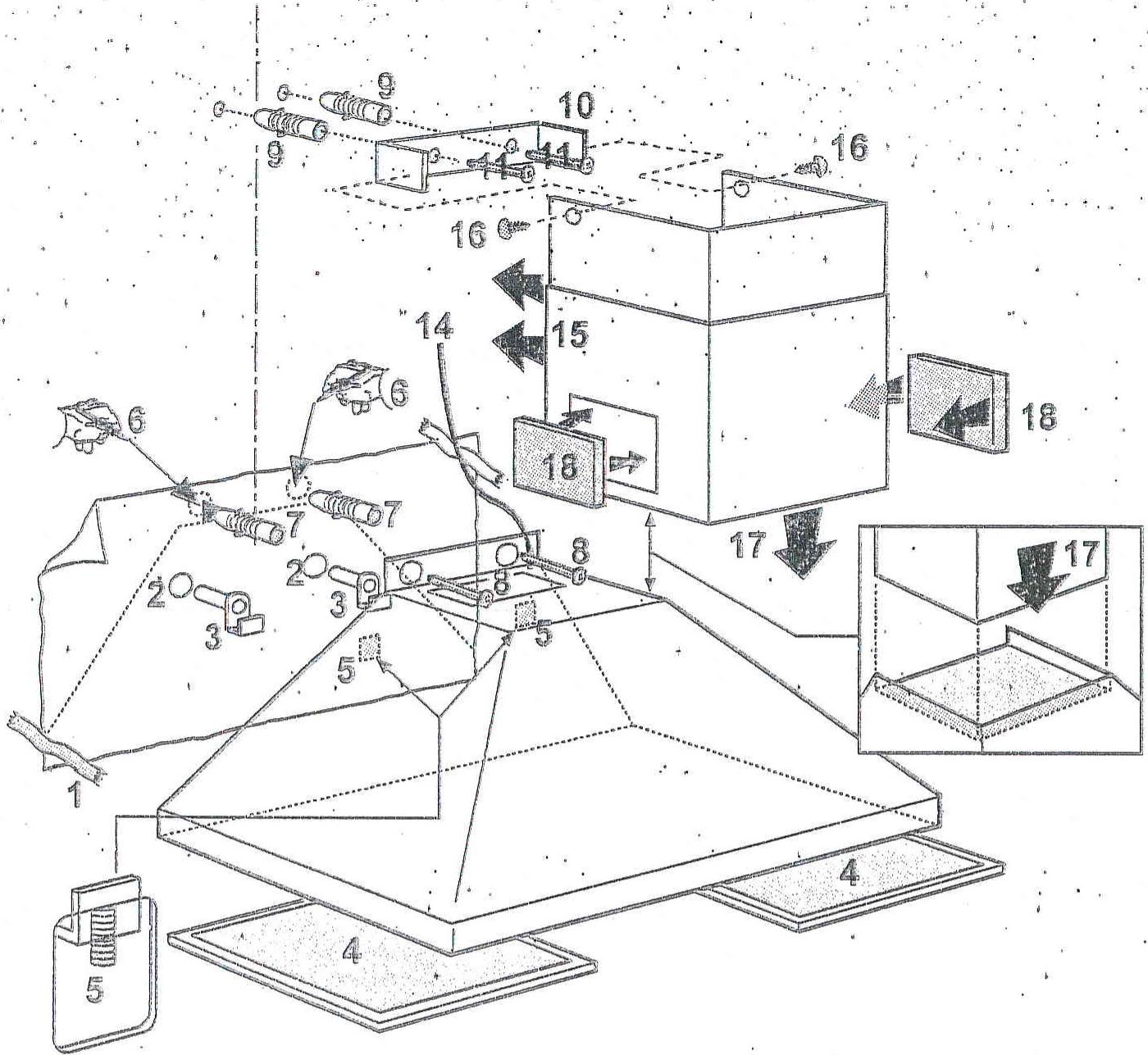

Fixation de la hotte - Schéma 1

• Posez le gabàrit de perçage contre le mur (1) ; marquez au crayon l'emplacement des deux trous (2) puis percez-les.
  • Insérez les deux crochets avec chevilles (3).
  Enlevez les filtres à graisse métalliques (4).
  Accrochez la hotte à la cheminée, placez-la bien à l'horizontale en vous servant des vis de réglage (5).
  • Marquez l'emplacement des deux trous sur le mur (6). Décrochez à présent la hotte et percez les trous (2 x ∅ 8 mm). Placez les chevilles (7) dans les trous et raccrochez la hotte, fixez définitivement la hotte (8) à l'aide des vis (2 x ∅ 5x45 mm).
  Fixez le support de la cheminée (10) à l'aide de chevilles à mur ∅ 8 mm (9) et de vis ∅ 5x45 mm (11) à 3-4 mm au-dessous du plafond, bien au centre par rapport à la hotte située en dessous et parfaitement à l'horizontale.
• Version à évacuation extérieure: Fixez la bride de raccord (12S) au sommet de la hotte à l'aide de deux vis ∅ 3,5 x 6,5 mm (12S), puis appliquéez un tuyau suffisamment long pour atteindre l'extérieur du logement (13S).
  Version recyclage: fixez le deflecteur (13K) au sommet de la hopté à l'aide de deux vis ∅ 3,5 x 6,5 mm (12K).
• Procédez au branchement électrique (14) (voir chapitre "Raccordement électrique").
  Montez la cheminée (15) et fixez-la, dans le haut, au support de la cheminée à l'aide de deux vis ∅ 3x9 mm (16). Faites glisser vers le bas la partie inférieure de la cheminée et appliquez la cheminée sur la partie haute de la hotte (17).
  Montez enfin les grilles (18) des deux côtés de la cheminée.

— Il est vivement conseillé de n'effectuer des fritures sous votre hotte que sous surveillance constante.
— Il est interdit de faire flamber des aliments sous la hotte, sous peine de provoquer des risques d'incendies.
— Afin de favoriser une évacuation optimale des odeurs, il est conseillé de mettre la hotte sous tension, en vitesse minimum, avant le début de la cuisson. De même, il est recommandé de ne l'éteindre que dix à quinze minutes après la fin de la cuisson.

Le meilleur rendement de l'appareil s'obtient en version évacuation extérieure, nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible.

Version à évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte (Schéma 1, S).

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord = 120 mm.

Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Fonctionnement en version recyclage

Il convient d'utiliser un filtre à charbon actif, disponible auprès de votre revendeur habituel. L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce à travers la grille supérieure.

La durée de vie de ce filtre est d'environ quatre mois. En aucun cas, il ne peut être nettoyé ou régénéré, il doit être remplacé.

Pour monter ou remplacer le filtre à charbon:

• Débrancher l'appareil du réseau électrique.
• Enlever les filtres à graisses métalliques.

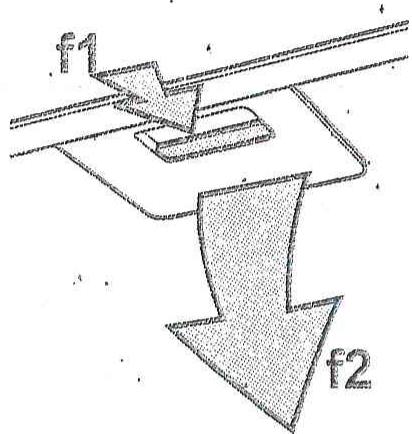

Le démonter en se servant des poignées correspondantes, en les poussant d'abord vers l'arrière puis en les tirant vers le bas. Schéma 2.
• Si les filtres à charbon ne sont pas déjà installés, montez-en un de chaque côté de manière à couvrir

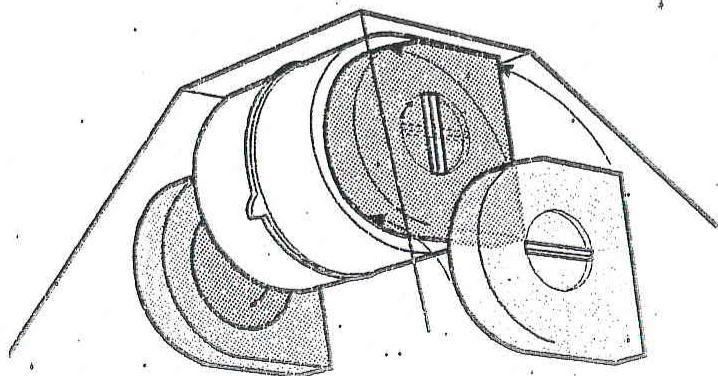

les deux grilles de protection du rotor du moteur, tournez ensuite dans le sens des aiguilles d'une montre les poignées centrales des filtres (Schéma3).
Si les filtres à charbon sont déjà montés (deux filtres couvrant les grilles de protection du rotor du moteur) et doivent être remplacés, tournez la poignée centrale dans le sens inverse des aiguilles d'une montre jusqu'à ce que ces derniers soient bloqués.
• Remonter les filtres à graisses métalliques.

f1 f2

Schéma 2

— La hotte est équipée d'un moteur à plusieurs vitesses.

Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs et la vitesse intermédiaire, dans les conditions normales.

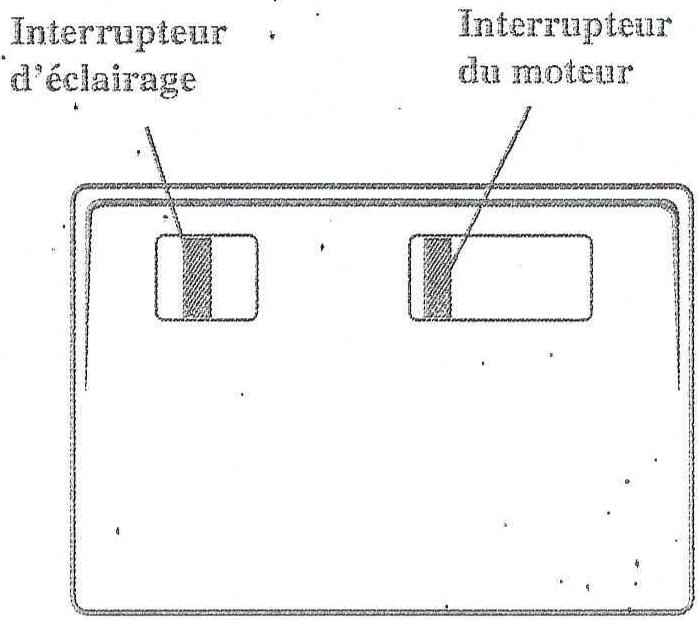

Interrupteur d'éclairage Interrupteur du moteur

— Il est conseillé de mettre en marche la hotte quelques minutes avant de cuisiner et de la laisser branchée jusqu'à élimination totale des odeurs.

Système d'éclairage

Avant de changer les ampoules, débrancher l'appareil en enleyant la fiche de la prise de courant.

a. Retirez le filtre à graisse métallique (Schéma 2).
b. Remplacez l'âmpoule défectueuse par une ampoule du même type.
c. Remontez le filtre à graisse métallique.
d. Si l'éclairage ne fonctionne pas, vérifier si les lampes sont bien vissées avant de faire appel au service après-vente.

Entretien

Débrancher l'appareil du réseau électrique avant de procéder à toute opération d'entretien.

Afin d'assurer une efficacité optimale et constante de votre hotte, il est recommandé de procéder régulièrement à son entretien (tous les dix jours en moyenne).

Nettoyage extérieur de l'appareil

Il est nécessaire de l'essuyer régulièrement surtout après une cuisson à base d'eau salée (légumes, crustacés,...)

Pour un nettoyage complet de la hotte, sérvez-vous d'un chiffon humecté avec de l'alcool ou avec des produits appropriés existant dans le commerce.

Il est conseillé d'éviter l'emploi de produits contenant des abrasifs.

Nettoyage du filtre à graisse

Le filtre à graisse a pour rôle de retenir les graisses contenues dans les fumées émi-ses-lors de la cuisson. Il est formé de couches d'aluminium étiré.

Il a une durée de vie pratiquement illimitée mais il doit être lavé à des intervalles plus ou moins fréquents selon l'utilisation de l'appareil, et de toute manière au moins une fois tous les 30 jours d'utilisation normale.

Laver le filtre au lave-vaisselle ou dans de l'eau savonneuse.

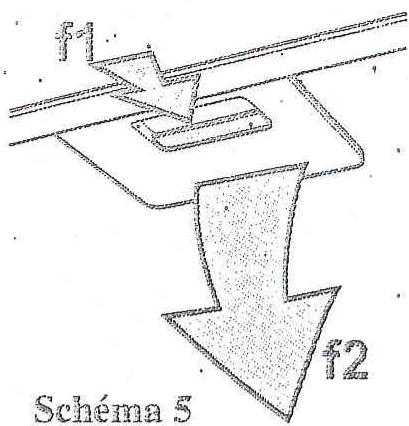

Le démonter en se servant des poignées correspondantes, en les poussant d'abord vers l'arrière puis en les tirant vers le bas. (Schéma 5).

Attendre qu'il soit bien sec avant de le re-monter.

f1 f2 Schéma 5

Remplacement du filtre à charbon:

La durée de vie de ce filtre est d'environ quatre mois.

En aucun cas, il ne peut être nettoyé ou régénéré, il doit être remplacé.

Pour monter ou remplacer, le filtre à charbon voir à la page 8.

Attention

Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtres tel qu'il est prévu dans le présent mode d'emploi.
