MODE D'EMPLOI GFE631AN SCHOLTES

Instruction pour l'installation et l'emploi

Cooker Hood

Nous vous conseillons de conserver ce fascicule.

Dans la gamme Scholtès, il y a un grand nombre de produits destinés à être installés dans une cuisine que vous voulez organiser, puisqu' pour réduire des centaines de pas et des milliers de gestes nécessaires à la confection des repas quotidiens.

Aussi, pourquoi ne pas continuer à équiper votre cuisine avec les produits Scholtès dont la gamme vous offre, en plus des apparciels d'aération, un grand choix d'appareils de cuisson, de lavage, et de froid :

• tables de cuisson vitrocéramiques, mixtes, gaz et à induction,
  fours electriques ou fours micro-ondes,
• lave-vaisselle, lave-linge,
• réfrigerateurs et congélateurs à encastrer ou à intégrer.

Tous ces produits ont la qualité, la robustesse et toute la technologie qui font la réputation de cette marque.

Toute la gamme est déjà à votre service, et pour mieux la connaître, écrire à :

Indesit Company

Charakteristiques 3
Raccordement electrique 3
Precautions d'utilisation 4
Installation 5
Fonctionnement 6
Version à évacuation extérieure 6
Fonctionnement en version recyclage 7
Utilisation 8
Système d'éclairage 9
Entretien 10

Caracteristiques

Références	GFE 631-	GFI 632-GFI 641
Dimensions (en mm)
largeur (orifice dans le bas du meuble)	524 (696)
profondeur (orifice dans le bas du meuble)	289 (261)
hauteur	152
Ø buse d'évacuation	120
Poids (en kg)	7
Puissances (en watts - 220-240 V ~)
installée	280	215
ventilateur	2 x 100	1 x 175
éclairage (lampes halogènes)	2 x 40	2 x 20
Débit du ventilateur (en m3/h - CEI 43/1)
vitesse minimale (évacuation/recyclage)	260 (200)	260 (190)
vitesse maximale (évacuation/reciclage)	500 (360)	500 (370)
vitesse intensive (évacuation/recyclage)	600 (410)	800 (520)
Filtres incombustibles
surface d'aspiration (en cm2)	704

Raccordement électrique

Avant d'installer la hotte, il est indispensable de s'assurer que la tension du réseau correspond bien à celle qui figure sur la plaquette signalétique de l'appareil.

Le branchement au réseau doit être réalisé par un installateur/agréé.

La hotte est equipée d'un cordon d'alimentation qui doit être raccordé au secteur par l'intermédiaire d'une prise de courant conforme à la norme du pays.

Si l'on peut raccorder la hotte de façon permanente au réseau électrique, il faut, après avoir retire la fiche électrique, installer un interrupteur bipolaire conforme ayant une distance d'ouverture entre les contacts d'au moins 3mm .

Nous déclinons toute responsabilité en cas de dommages causés par le non respect des instructions sus-indiquées.

Précautions d'utilisation

La hotte est livrée pour fonctionner en évacuation extérieure. Il est donc important de prévoir une entrée d'air suffisante dans la cuisine pour favoriser son bon fonctionnement.

L'appareil ne doit pas etre raccordé aux conduits utilisés pour l'évacuation des fumées provenant d'autres apparciels alimentés par tout autre type d'énergie différent de l'énergie électrique.

Si la hotte doit être installée dans une cuisine dans laquelle se trouve un chauffe-eau ou un système de chauffage à gaz, il est vivement recommendé, pour des raisons de sécurité, de renoncer au fonctionnement en évacuation extérieure. Dans cette configuration, il est nécessaire d'équiper l'appareil d'un filtre à charbon actif disponible chez votre revendeur et permettant l'utilisation en recyclage.

La hotte doit être placee au moins à 60 cm au-dessus du plan de cuisson (tables vitroceramiques ou electriques traditionnelles) ou à 65 cm en cas d'alimentation au gaz.

Si les instructions d'installation du plan de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

En cas de fonctionnement simultané d'une hotte et d'un brûleur ou d'un foyer dépendant de l'air environnant ( comme par exemple des-appareils de chauffage à gaz, à mazout, à charbon ou à bois, des chauffe-eau, des chauffe-bain etc...) il faut faire attention, car la hotte, en aspirant l'air, enlève à la pierce l'air dont le brûleur ou le foyer a besoin pour la combustion.

Pour un fonctionnement sur, la dépression ne doit pas dépasser 0,04 mbar ; on évitera ainsi la réaspiration des gaz d'évacuation.

On peut y parvenir en assurant l'entrée de l'air dans la piece par des ouvertures ne pouvant être obstruées, par exemple, des box muraux à recyclage d'air, des portes, des fenêtres ou toute autre mesure technique.

Flamber une préparation endommage les filtres et peut provoquer des incendies ; il faut par consequent l'eviter à tout prix.

Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente.

Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non respect des dispositions sus-indiquées.

Installation

Cet apparéil est prévu pour être encastré dans un auvent décoratif ou sous un meuble haut.

Percer un orifice dans le bas du meuble ou à l'intérieur de la cheminée en respectant les dimensions fournies (Scheme 1).

Pour la fixation de la hotte procedez comme suit:

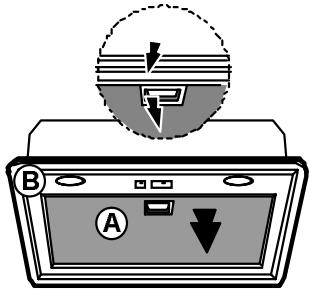

a) Enlever le/s filtré/s àGRAISSA A et le cadre B, si ce dernier a déjà été monté, en décrochant les ressorts C (Scheme 1)
b) Glissez la hotter dans l'ouverture

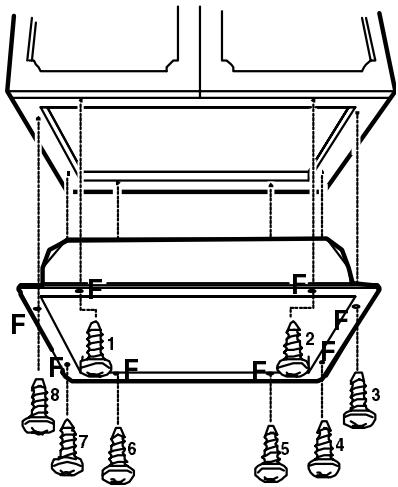

c) Vissez les vis fournies avec l'appareil dans les trouss F en serrant pour fixer le groupe au meuble (Schema 1).
d) Remontez le cadre.
e) Remontez le ou les filtres anti-graisse.

Dans les passages horizontally, le tuyau doit avoir une légère inclinaison (10% environ) vers le haut afin de transporter aisément l'air à l'estérieur de la piece.

Pour une meilleure efficacité, il est conseilé d'encastrer le groupe en retrait par rapport au bord du meuble pour générer un effet d'avoir.

Pour obtenir d'excellentes performances, les tubes d'évacuation doivent être courts (max. 4 m.) et avec le minimum de coudes. Attention: serrer la bride de fixation du tuyau légerement afin que le clapet anti-retour V ne soit pas bloqué.

Scheme 1

Fonctionnement

— Il est vivement conseilé de n'effectuer des fritures sous votre hotte que sous surveillance constante.
Il est interdit de faire flamber des alimentes sous la hotte, sous peine de provoquer des risques d'incendies.
— Afin de favoriser une évacuation optimale des odeurs, il est conseilé demettre la hotte sous tension, en vitesse minimum, avant le début de la cuisson. De même, il est recommandé de ne l'éteindre que dix à quinze minutes après la fin de la cuisson.

Le meilleur rendement de l'appareil s'obtient en version évacuation extérieure, nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible.

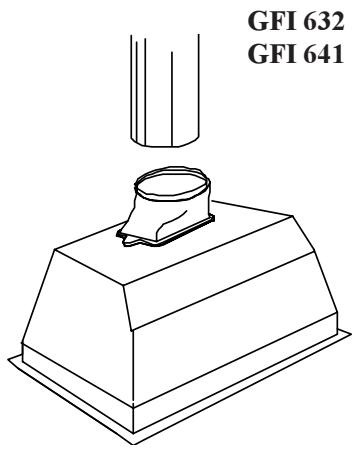

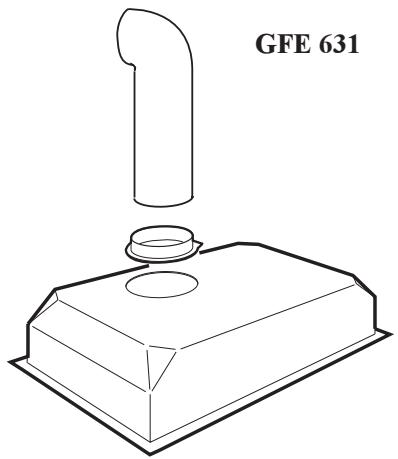

Version à évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte (Scheme 2).

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord = 120 mm.

Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Scheme 2

Fonctionnement en version recyclage

Il convient d'utiliser deux filtres à charbon actif, disponibles auprès de votre revendeur habitual.

L'air aspiré sera dégraissé et désodorisé avant d'être refouéd dans la piece.

La durée de vie de ces filtres sont d'environ six mois. En aucun cas, ils ne peuvent être nettoyés ou régénérés, ils doivent être replacés.

Si vous adoptez cette version, précisé comme suit:

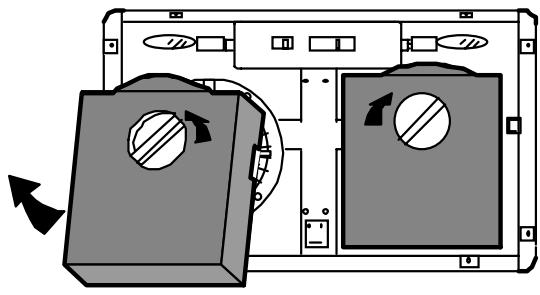

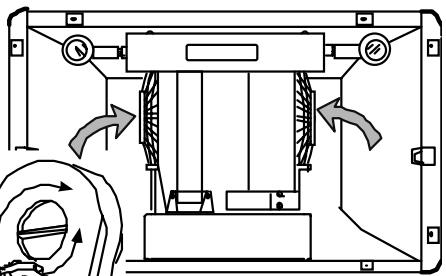

Pour monter ou remplaçer le filtré à charbon:

• Debrancher l'appareil du réseau électrique.
• Enlevez le ou les filtres anti-graisse (Scheme 1).
• Décrochez les ressorts C et enlever le cadre (Séchéma 1).
• Insérez les filtres, tournez à fond le bouton dans le sens des aiguilles d'une montre (Schéma 3).
• Remontez le cadre ainsi que le ou les filtres anti-graisse en effectuant les mêmes opérations mais en sens inverse.
  Pour retarder les filtres charbon, il suffira de tourner le bouton central du filtre a charbon dans le sens inverse des aiguilles d'une montre et de le sortir de son logement (Schaema. 3).

GFE 631
Scheme 3

GFI 632

GFI 641

Utilisation

GFE 631

— Le bandeau de commandes (schéma 4) est placé au milieu des plafonniers d'éclairage, il est composé de deux curseurs: un pour le réglage de la vitesse d'aspiration du moteur et l'autre pour allumer et éteindre les lampes.

Déplacez le curseur vers la droite pour augmenter la puissance d'aspiration.

Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs et la vitesse intermédiaire, dans les conditions normales.

— Il est conseillé demettre en marche la hotte quelques minutes avant de cuisine et de la laisser branchée jusqu'à élimination totale des odeurs.

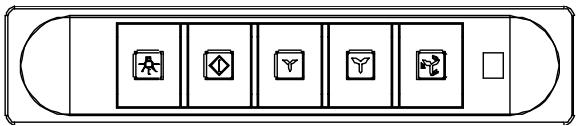

GFI 632-GFI 641

Commande illumination On/Off: cette commande fonctionne également avec la hotte en position Off.

Commande première vitesse/OFF. Pour l'activer, appuyer et relâcher la touche

Commande deuxieme vitesse. Pour l'activer, appuyer et relâcher la touche.

Commande troisième vitesse. Pour l'activer, appuyer et relâcher la touche.

Commande vitesse intensive. En appuyant et en relachant cette touche, la hotte aspire à une vitesse intensive pendant 5 minutes, ensuite elle returne à la position fixée précédemment.

Signalisation filtré àGRAISS: cette commande clignote après 40 heures (Led vert): les filtrés àGRAISS sont satures et doivent être lavés.

Signalisation filtré à charbon: cette commande clignote après 160 heures (Led rouge).

Pour le rétablissement (reset) des deux signalisations, appuyer pendant 3 secondes: à la fin de l'opération, la signalisation disparait et un beep sonore est émis, ensuite la hotte se met en stand-by. Le reset doit être effectué avec le moteur en marche.

Mise en fonction de la signalisation du filtré à charbon. Pour activer cette fonction, appuyer simultanément sur les touches et pendant 3 secondes (avec la hotte en stand-by): le Led vert commencerà à clignoter, après 1 seconde le Led vert et le Led rouge clignoteront alternatively. À la fin de l'opération, un beep indiquera que la fonction a bien été établie. Si l'on désire annuler la signalisation du filtré à charbon, il faudra répéter cette opération.

Temporisatee

En appuyant pendant 1 seconde sur 口 口 口 口 口 口 口 口 口 口 口 口 口 口 口 口 口 日 日 日 日 日 日 日 日 日 日 日 日 日 日 日 日 日 on peut temporiser la vitesse correspondante à la touche (au cours de la temporisation, la touche sélectionnée clignotera):
première vitesse: 20 minutes
deuxieme vitesse: 15 minutes
troisieme vitesse: 10 minutes
quatrieme vitesse: 5 minutes

À la fin de la temporisation, la hotte returne en stand-by.

Pour annuler la temporisation, appuyer et relâcher la touche sélectionnée précédemment.

Système d'éclairage

Avant de changer les ampoules, débrancher l'appareil en enlevant la fiche de la prise de courant.

• Enlevez le ou les filtres anti-graisse ainsi que le cadre.
• Remplacez les lampes endommagées en utilisant exclusivement des lampes du même type.
• Remontez le cadre ainsi que le ou les filtres anti-graisse.
• Si l'éclairage ne fonctionne pas, vérifier si les lampes sont bien installées.

Entretien

Débrancher l'appareil du réseau électrique avant de procéder à toute opération d'entretien.

Afin d'assurer une efficacité optimale et constante de votre hotspot, il est recommendé de procéder régulièrement à son entretien (tous les dix jours en moyenne).

Nettoyage extérieur de l'appareil

Il est nécessaire de l'essayer régulièrement sur tout après une cuisson à base d'eau salée (légumes, crustaces,...)

Pour un nettoyage complet de la hotte, servez-vous d'un chiffon humecté avec de l'alcool ou avec des produits appropriés existant dans le commerce.

Il est conseilé d'éviter l'emploi de produits contenant des abrasifs.

Nettoyage du filtré àGRAISSSE

Le filtré àGRAISSÉ a pour role de retenir les graisses contenues dans les fumées émi-ses lors de la cuisson. Il est formé de couches d'aluminium étiérè.

Il a une durée de vie pratiquement illimitée mais il doit être lavé à des intervalles plus ou moins fréquents selon l'utilisation de l'ordinateil, et de toute manière au moins une fois tous les 30 jours d'utilisation normale.

Laver le filtré au lave-vaisselle ou dans de l'eau savonneuse.

Le démonter en se servant des poignées correspondantes, en les tirant vers le bas. (Séchéma 1).

Attendre qu'il soit bien sec avant de le re-monter.

Remplacement du filtré à charbon:

La durée de vie de ces filtres sont d'environ six mois. En aucun cas, ils ne peuvent être nettoyés ou regénérés, ils doivent être replacés.

Pour monter ou remplacer le filtré à charbon voir à la page 7.

Attention

Le fabricant ne répond pas des dommages provoqués au moteur ou des incendies causés par un défaut d'entretien des filtres tel qu'il est prévu dans le present mode d'emploi.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole prsent sur I'appareil ou sur la documentation qui I'accompagne indique que ce produit

ne peut enaucun cas etre traite comme dechet menager. Il doit par consequent etre remis a un centre de collecte des dechets chargedu recyclage des equipments electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
