Type de produit	Hotte aspirante
Marque	DOMAIR
Modèle	3503IS INOX
Alimentation	220-240 V, 50 Hz
Puissance totale	230 W
Puissance moteur	190 W
Éclairage	4 spots halogènes G4 12 V, 20 W max chacun
Nombre de vitesses	3
Débit d'air max	≥ 700 m³/h
Niveau sonore	≤ 74 dB(A)
Diamètre de la gaine d'extraction	150 mm
Distance minimale au plan de cuisson	65 cm (électrique), 75 cm (gaz), 85 cm (charbon/mazout)
Filtres à graisse	Métalliques, lavables au lave-vaisselle (programme intensif ≥ 65°C)
Filtre à charbon actif	En option, non fourni, à remplacer annuellement
Mode d'installation	Évacuation extérieure ou recyclage
Matériau	Inox et verre
Sécurité	Mise à la terre obligatoire, enfants éloignés, arrêt par bouton
Entretien régulier	Nettoyage du filtre métallique chaque mois
Pièces détachées	Ampoules halogènes G4 12 V 20 W, filtres à charbon
Garantie	2 ans

FOIRE AUX QUESTIONS - 3503IS INOX DOMAIR

Comment installer la hotte en mode evacuation exterieure ?

Fixez la plaque de fixation au plafond (poids supporte 120 kg, epaisseur plafond > 30 mm). Accrochez les 4 tiges perforees, ajustez la hauteur entre 65 et 85 cm au-dessus du plan de cuisson. Raccordez le tube d'evacuation au clapet anti-retour a l'aide des 4 petites vis (3,8 mm x 8 mm). Fixez le corps de la hotte aux tiges avec 8 vis. Enfin, placez les conduits de cheminee.

Puis-je utiliser la hotte sans evacuation exterieure ?

Oui, installez les filtres a charbon actif (non fournis) pour le recyclage. Enlevez les filtres metalliques, positionnez les pattes du filtre a charbon sur les tiges du moteur et tournez dans le sens des aiguilles d'une montre. Notez que la puissance d'aspiration sera legerement reduite.

Comment nettoyer les filtres metalliques a graisse ?

Devissez les filtres en appuyant sur les verrous et en tirant vers le bas. Lavez-les au lave-vaisselle avec un programme pour vaisselles tres sales a au moins 65 degres Celsius. Ne les lavez pas avec la vaisselle. Sechez-les avant de les remettre en place. Un changement de teinte est normal.

Quand faut-il remplacer le filtre a charbon actif ?

Remplacez le filtre a charbon actif au moins une fois par an pour garantir une bonne absorption des odeurs. Ce filtre n'est ni lavable ni regenerable. Assurez-vous qu'il est bien verrouille sur ses deux fixations pour eviter les vibrations.

Comment remplacer une ampoule halogene ?

Mettez la hotte hors tension et debranchez-la. Retirez les rebords chromes en tournant dans le sens inverse des aiguilles d'une montre. Remplacez l'ampoule defectueuse par une ampoule G4 12V 20W max. Remontez les rebords. Ne faites fonctionner la hotte qu'avec toutes les ampoules montees.

Pourquoi la hotte vibre-t-elle fortement ?

Les causes possibles sont : lame du ventilateur endommagee, moteur mal fixe, ou support mural pas assez solide. Mettez la hotte hors tension et faites-la reparer par une personne qualifiee. Si le support est en cause, verifiez la solidite de la fixation.

Que faire si la capacite d'aspiration est faible ?

Verifiez la distance entre la hotte et le plan de cuisson (doit etre entre 65 et 85 cm). Si vous utilisez le mode recyclage, le filtre a charbon est peut-etre sature : remplacez-le. Assurez-vous aussi que les filtres metalliques sont propres.

Quelle est la hauteur minimale de securite entre la hotte et une cuisiniere a gaz ?

La distance minimale est de 75 cm pour une cuisiniere a gaz, 65 cm pour une electrique et 85 cm pour une cuisiniere a charbon/mazout. Respectez ces hauteurs pour un rendement optimal et une securite maximale.

Puis-je utiliser la hotte avec une friteuse ?

Oui, mais surveillez attentivement les plats prepares avec des huiles ou graisses surchauffees, car elles peuvent s'enflammer facilement. Ne jamais utiliser d'huiles usees et ne jamais laisser la friteuse sans surveillance. Ne flambez jamais de mets sous la hotte.

Quelle est la garantie de la hotte DOMAIR 3503IS INOX ?

La hotte beneficie d'une garantie de 2 ans. Sont exclus : les reparations par des tiers, les pannes dues a une mauvaise utilisation ou a un entretien defectueux, et les pieces d'usure normale comme les filtres et les ampoules.

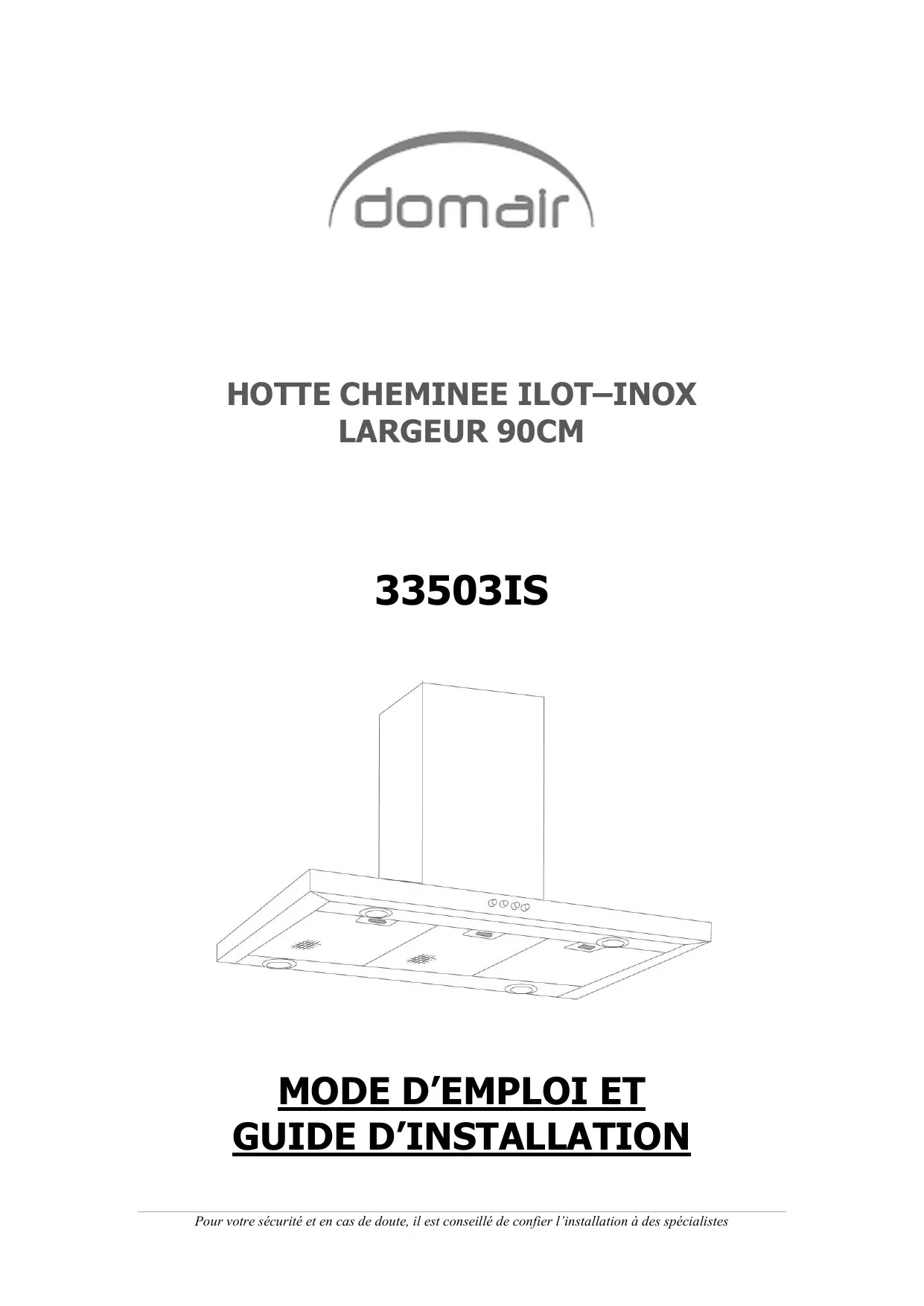

MODE D'EMPLOI 3503IS INOX DOMAIR

Merci d'avoir besoin cette hotte de cuisine.

Ce mode d'emploi est concu afin de vous donner toutes les consignes nécessaires liées à l'installation, l'utilisation et à l'entretien de l'appareil.

Afin de faire fonctionner l'appareil correctement et en toute sécurité, veuillez dire attentivement le mode d'emploi avant l'installation et l'utilisation.

CONSERVER SOIGNEUSEMENT CETTE NOTICE POUR TOUTE UTILISATION ULTERIEURE.

La hotte de cuisine est constituée de matériaux de qualité et possède une casquette profilée en verre.

Equipée d'un moteur électrique de forte puissance, elle offre ainsi une grande aspiration (700m3/h) et un fonctionnement silencieux.

Gracé à ses filtres métalliques à graisses, lavables en machine, son nettoyage en est simplifié. Les 4 spots halogènes de 20W assurent un éclairage puissant.

Cette hotte peut être indifféremment connecté ou non à une sortie extérieure. Si vous ne disposez pas de sortie extérieure, utilisez les filtres à charbon actif qui servent à piéger les odeurs. (Filtres à charbon non fournis).

MESURES DE SECURITE

MISE EN GARDE

Risque d'électrocution

• La sécurité électricque de cet apparéil n'est assurée que lorsque ce dernier est correctement branché sur une installation de mise à la terre efficace Dans le doute, demander conseil auprès d'un électricien qualifié.

• Le non-respect de ces consignes peut entraîner un incendie ou une électrocution (Attention : danger de mort).

• Avant de connecter cet apparéil, vérifier que le cordon d'alimentation est en bon état. Si le cable d'alimentation est endommagé, il doit être changé par le fabricant, son service de maintenance ou une personne de qualification similaire afin d'éviter un danger. Un cordon endommagé ne doit, en effet, être remplace que par un électricien qualifié.

• Attention: Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.
• Ne jamais laisser des enfants faire fonctionner l'appareil.
• Les éléments de l'emballage ne doivent pas'être à la portée des enfants car il s'agit de sources potentielles de danger.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instruction préalable concernant l'utilisation de l'appareil

• Avant de connecter l'appareil, s'assurer que les données de la plaque signalétique (autocollant gris placé sur l'appareil) correspondent à celles de votre réseau domestique électrique.

• Ne pas introduire d'objet à l'intérieur de l'appareil

• Cet apparéil ne devra être employé que pour l'usage pour lequel il a été spécialement-Conu. Tout autreemploi est considéré comme impropre et par conséquent dangereux. Le fabriquant ne peut pas être considéré comme responsable des dommages évientuels qui décuclent de l'utilisation impropre, erronée ou irraisonnée de l' apparéil.
  L'utilisation de tout apparéil électrique implique l'observation de quelques règes fondamentales :

NE PAS TOUCHER L'APPAREIL AVES DES MAINS OU LES PIEDS HUMIDES OU MOUILLES - NE PAS UTILISER L'APPAREIL EN EXTERIEUR - NE PAS TIRER LE CABLE D'ALIMENTATION POUR DEBRANCHER LA FICHE DE LA PRESE DE COURANT.

• Ne pas joindre d'accessoires ou de dispositifs qui ne soient pas prévu par le fabricant.
• Eliminez les matériaux d'emballage conformément à la réglementation.
  La hotte de cuisine est exclusivement destinée à un usage domestique ; elle n'est pas adaptée au barbecue, à la rotinsoire ou autres fins commerciales.
  Interdire la cuisson directe a partir de la table de cuisson.
• Lorsque les foyers sont allumés, des ustensiles de cuisson (casseroles, poëles...), doivent toujours se trouver sur la table de cuisson. Ne jamais laisser les最好的 de cuisson sans casserole ou autre.
• Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par exemple) qui se préparent à l'aide de matières grasses ou d'huiles. Attention aux friteuses; le risque augmente si l'on utilise des huiles usages.
• Attention: Ne flambez:aucun mets sous la hotte. Les flames risqueraient d'atteindre le filtrer àGRAISE et d'ymettre le feu.
  N'utilise jamais la hotte aspirante sans filtrre àGRAISE.
• Nettoyer régulierement la hotte de cuisine et son filtré, conformément au mode d'emploi, pour les maintainir en bon état de fonctionnement et éviter ainsi tout risque d'incendie.
  Garder une bonne ventilation dans la cuisine. il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de l'ouverture d'extraction de l'air.
• Ne faites marcher la hotte aspirante qu'avac les ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.
• Aérez de façon ajustée la pierce lorsque la hotte de cuisine est utilisée en même temps que des apparèils utilisant le gaz ou d'autres combustibles.
• L'air ne doit pas être evacué dans un conduit utilisé pour évacuer les émanations d'appareils utilisant le gaz ou d'autres combustibles.
• Les réglementations concernant l'évacuation de l'air doivent être suivies.
• Le fonctionnement de la hotte aspirante en mode d'extraction de l'air n'est optimal que si les conditions suivantes sont respectées :

— parcours d'extraction court et direct
— nombre de coudes minimal sur les tuyaux
— pose des tuyaux avec des courbes plutôt que des angles nets
diamétres des tuyaux les plus grands possibles (min. 120 mm Ø).

Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

INSTALLATION (Evacuation extérieure)

Si vous avez une sortie à l'extérieur, votre hotte de cuisine peut être connectée comme sur l'image ci-dessous, au moyen de la gaine d'extraction, à une grille d'aération (en émail, aluminium ou tout autre matériel ignifugé de diamètre interieur de 150 mm ).

1. Avant installation,mettre l'appareil hors tension et le débrancher de la prise.

1. La hotte de cuisine doit etre placé à une distance de 65 à 85 cm au-dessus du plan de travail pour un meilleur rendement (en respectant la distance minimum, voir encadré).

Cuisinière électric : minimum 65cm
Cuisinière à gaz : minimum 75cm
Cuisinière charbon/mazout : minimum 85cm

1. Pour votre sécurité, votre plafond doit être capable de supporter un poids de 120kg et son épaisseur doit être supérieure à 30mm.

Le plafond doit être plat et horizontal. Les vis et les chevilles fournies peuvent ne pas être adaptées à votre plafond. Utilisez des moyens de fixation appropriés. Veillez à ce que les chevilles offre une retenue suffisante.

1. Fixer la plaque de fixation à votre plafond à l'aide des vis fournis (12 vis). Puis accrocher les 4 tiges perforées. Si nécessaire, ajuster la longueur des tiges en fonction de la hauteur à respecter entre votre hotte et le plan de cuisson. Raccarder votre tube extensible d'évacuation.

1. Installer les conduits de cheminée. Visser le conduit interieur sur la plaque de fixation. Bloquer la descente du conduit de cheminée interieur pour pouvoir effectuer les opérations d'installation suivantes.

1. Fixer le clapet anti-retour à la sortie d'air de la hotte de cuisine au moyen des 4 petites vis (3,8mmx8mm).

1. Fixation du corps de la hotte

Attention, il faut au moins 2 personnes pour faire cette installation !

Accrocher à I'aide des 8 vis le corps de la hotte aux tiges perforées (schéma A).

Raccorder le tube d'évacuation au clapet anti-retour (schéma B).

Débloquer le conduit de cheminée interieur et le faire reposer sur le corps de la hotte.

INSTALLATION (Sans évacuation extérieure)

Si vous n'avez pas de sortie extérieure, la gaine d'extraction n'est pas nécessaire et l'installation est, en dehors de la connexion de la gaine à la sortie extérieure, similaire à celle représentée dans la section « INSTALLATION (Evacuation extérieure)».

Le filtré à charbon actif sert à piéger les odeurs. (Filtres à charbon non fournis).

Afin d'installer le filtré à charbon actif, enlever d'abord les filtres métalliques àGRAisse. Appuyer sur les verrous et les tirer vers le bas.

Positionner les 2 pattes de fixation en face des 2 tiges du moteur. Enforcer puis tourner dans le sens des aiguilles d'une montre. Répéter cette action avec le second contrôle.

REMARQUE:

S'assurer que le filtré est bien verrouillé sur ses 2 fixations. Sinon, il peut se desserrer, vibrer et voir même tomber.
Lorsque le filtré à charbon actif est fixé, la puissance d'aspiration est légèrement réduite.

UTILISATION

Bouton de vitesse faible

Adapté à la faible ébullition et à la cuisson qui produit peu de vapeur.

Appuyer de nouveau, le moteur s'arrête.

Bouton de vitesse moyenne

La vitesse du début d'air est ideale à la ventilation pour un mode de cuisson standard.

Appuyer de nouveau, le moteur s'arrête.

Bouton de vitesse elevée

En cas de production de fumée ou de vapeur très dense, appuyer sur le bouton de vitesse elevée pour une ventilation d'une efficacité optimale.

Appuyer de nouveau, le moteur s'arrête.

Bouton de lumière

Appuyer une fois pour allumer les deux lampes. Appuyer de nouveau pour les eteindre.

ENTRETIEN

Avant de nettoyer l'appareil, leMETRE hors tension et débrancher la prise. Ne pas nettoyer régulierement tel que decrit ci-dessous augmente le risque d'incendie.

1. Nettoyage régulier

• Attention : Mettre la hotte aspirante hors tension avant le nettoyage. Ne pas introduire d'objets pointus dans la grille de protection du moteur.
• Nettoyer les parties extérieures avec un détangent doux. Eviter l'emploi de détergents corrosifs, de brosses ou de sablons à recycler.
• Nettoyer le panneau des commutateurs et la grille du filtré àGRAISE avec un chiffon légarement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement du filtré et de nettoyage. Le non respect peut entrainer un risque d'incendie suite à l'accumulation deGRAISE dans le filtré

2. Nettoyage mensuel du filtré métallique àGRAISE

ATTENTION ! : Nettoyer le filtré àGRAISSSE chaque mois pour prévenir tout risque d'incendie. Le filtré recueille de la graisse, de la fumée et de la poussière ... si bien qu'il influence directement l'efficacité de la hotte de cuisine. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtré.

Le nettoyer à l'aide d'un détergent.

Pratique : Le filtrte passe au lave-vaisse, mais ne pas le laver AVEC la vaisse.

Placer le filtré àGRAISSÉ métallique dans le lave-vaisselle. Laver avec un programme pour vaisselles très sales et une température d'au moins 65^ircC . Recommencer éventuellesment l'opération. Remetre en place le filtré après séchage. Il se peut qu'il y ait quelques modifications de la teinte du filtré àGRAISSÉ métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement du filtré. (ne jamais employer de détergents corrosifs, de brosses ou de crème à récurer!).

1. Remplacement annuel du filtré à charbon actif(Filtres à charbon non fournis).

Il sert à absorber les vapeurs de cuisson qui se forment dans la cuisine. En règle générale, il faut remplacer le filtré au moins une fois par année. Le filtré à charbon actif ne doit être absolument pas nettoyé.

Avertissement: le filtré à charbon actif doit être remplaced au moins une fois par année. Ledit filtré n'est pas lavable et il ne peut pas'être régénééré. Afin de garantir une bonne absorption des odeurs, il faut que le volume fonctionnel des charbons actifs soit proportionné à l'amnéée de l'air de la hotte. Dans ce cas, le haut niveau de qualité des charbons actifs assure une absorption efficace des odeurs de cuisson pendant une année environ, en conditions d'emploi normales de la hotte.

4. Remplacement des ampoules halogènes

1. Commencer par éteindre l'appareil et déconnecter la prise ou le disjoncteur.
2. Retirer les rebords chromés en tournant dans le sens inverse des aiguilles d'une montre.
3. Enlever soigneusement l'ampoule halogène et la remplacer par une ampoule halogène de même calibre (G4 12V - 20W MAX).
4. Remonter les rebords chromés sur l'appareil.

Ne faites fonctionner la hotte aspirante qu'vec les ampoules montees sur leur douille. Remplacez immEDIatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.

GARANTIE

Ce produit bénéficia d'une garantie de 2 ans.

Sont exclus de la garantie :

-les produits réparés par des tiers,
-les pannes dues à une mauvaise utilisation ou à un entretien défectueux,
-les pièces d'usure normale (filtres, ampoules...).

RECHERCHE DE PANNES

PROBLEM	RAISONS	SOLUTIONS
La lumière est allumée mais le ventilateur ne fonctionne pas.	La lame du ventilateur est coincée.	Mettre l'appareil hors tension et le faire réparer par une personne qualifiée exclusivement.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas.	L'ampoule halogène est grillée.	Remplacer l'ampoule par une ampoule du bon calibre.
	Le cordon d'alimentation est déconnecté.	Rebrancher la prise de courant.
Importante vibration de l'appareil	La lame du ventilateur est endommagée.	Mettre l'appareil hors tension et le faire réparer par une personne qualifiée exclusivement.
	Le moteur du ventilateur n'est pas bien fixé.	Mettre l'appareil hors tension et le faire réparer par une personne qualifiée exclusivement.
	L'appareil n'est pas bien accroché au support.	Décrocher l'appareil et vérifier si le support est solidement fixé au mur.
La capacité d'aspiration est mauvaise.	Distance trop importante entre l'appareil et le plan de cuisine.	Replacing la hotte à une distance de 65-85 cm.
	Le filtre à charbon est saturé	Remplacer le filtre à charbon actif par un neuf.

CHARACTERISTIQUES TECHNIQUES

350319

Entrée nominale	220-240V, 50Hz
Puisance nominale	230W
Puisance des ampoules	80W max (4 x20W) G4 12V
Puisance du moteur	190W
Vitesse	3
Diamètre de la gaine d'extraction	150mm
Débit d'air	≥700m³/h
Pression d'air	180-200Pa
Niveau de bruit	≤74 dB (A)

CONFORMITE AVEC LES DIRECTIVES

Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Ce produitporte la marque CE qui indique la conformite avec les directives modifiees 73/23/EEC (basse tension) et 89/336/EEC (compatibilite electromagnétique).

PROTECTION DE L'ENVIRONNEMENT

AVERTISSEMENTS POUR L'ELIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENE 2002/96/EC

Aux termes de son utilisation, le produit ne doit pas etre elimine avec des

déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Eliminer séparation un apparéil electroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récapérer les matériaux qui le composent dans le but d'une économique importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparation les apparéils electroménagers, le produitporte le symbole d'un caisson à ordures barré.

Importé par EUREM 5 RUE MONTGOLFIER 79233 PRAHECQ FRANCE
