Type de produit	Lecteur DVD portable avec écran LCD
Marque et modèle	Thomson THP370
Écran	LCD couleur 10 pouces, haute luminosité
Dimensions (approx.)	25 x 20 x 5 cm
Poids	0,99 kg
Alimentation	Adaptateur secteur AC/DC 12V ou allume-cigare voiture 12V
Types de disques compatibles	DVD, VCD, CD, fichiers audio MP3/WMA, fichiers photo JPEG
Formats vidéo	PAL, NTSC, AUTO
Sorties	Sortie AV (composite vidéo + audio stéréo), prise casque
Entrées	Entrée AV, port USB, lecteur de carte mémoire
Haut-parleurs	Haut-parleurs stéréo intégrés
Fonctions principales	Lecture de disques, USB, carte mémoire; avance/retour rapide; répétition; zoom avant/arrière; menu OSD multilingue; contrôle parental
Langues OSD	Français, anglais, allemand, etc.
Télécommande	Infrarouge, portée < 3 m, piles AAA fournies
Accessoires fournis	Télécommande, adaptateur secteur, adaptateur allume-cigare, kit fixation appui-tête, piles (2x AAA), manuel
Consommation	Non spécifiée explicitement (estimation 15-20 W)
Température de fonctionnement	0 °C à 40 °C
Sécurité	Arrêt automatique en cas de surchauffe ; protection contre les chocs électriques ; ne pas exposer à l'humidité
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon propre et sec ; pas de détergents liquides ou aérosols
Réparabilité	Confier toute réparation à un personnel qualifié ; ne pas tenter de réparation soi-même
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer dans une déchèterie ou point de collecte DEEE
Numéro de modèle	THP370

FOIRE AUX QUESTIONS - THP370 THOMSON

Pourquoi n'y a-t-il aucun son ou le son est déformé ?

Vérifiez que l'appareil est correctement connecté et que tous les câbles sont bien insérés dans les prises appropriées. Assurez-vous également que le volume n'est pas au minimum ou que le mode Mute n'est pas activé.

Impossible d'avancer dans un film, le lecteur refuse de passer certaines scènes.

Certains disques sont programmés pour interdire l'avance rapide ou le saut de chapitre, notamment au début du film (avertissements, publicités). Ce n'est pas un défaut de l'appareil.

Que signifie l'icône © qui s'affiche à l'écran ?

Cette icône indique que la fonction demandée n'est pas disponible à ce moment-là. Cela peut être dû à une restriction du disque (ex : angles, numéro de titre/chapitre inexistant) ou à une incompatibilité.

L'image est déformée ou saccadée, que faire ?

Essayez un autre disque pour vérifier si le problème vient du disque. Une distorsion temporaire est normale lors d'une recherche avant/arrière rapide. Vérifiez également le réglage du type TV (PAL/NTSC/AUTO) dans le menu de configuration.

Comment régler la langue des sous-titres ou de l'audio ?

Pendant la lecture, appuyez sur le bouton AUDIO pour changer la langue audio, et sur SUBTITLE pour les sous-titres. Vous pouvez aussi définir les langues par défaut dans le menu Setup > Préférences.

Comment activer ou désactiver le contrôle parental ?

Dans le menu Setup, allez dans Préférences, sélectionnez Parental et choisissez le niveau souhaité (de 1 à 8, 8 étant adulte). Un mot de passe à 4 chiffres (par défaut 0000) est nécessaire.

Puis-je lire des fichiers MP3 ou des photos depuis une clé USB ?

Oui, le lecteur prend en charge les fichiers audio (MP3, WMA) et les photos (JPEG) depuis une clé USB ou une carte mémoire. Insérez le périphérique, appuyez sur DVD/USB/CARD pour sélectionner la source, puis naviguez avec les touches directionnelles.

Comment répéter un chapitre ou un titre ?

Pendant la lecture, appuyez plusieurs fois sur le bouton Repeat: une fois pour répéter le chapitre, deux fois pour le titre, trois fois pour tout le disque. Pour les fichiers audio, la répétition s'applique au fichier, au dossier ou à l'ensemble.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont installées correctement et en bon état. Dirigez la télécommande vers le récepteur infrarouge à moins de 3 mètres. Si le problème persiste, remplacez les piles par des piles neuves.

Est-il légal d'utiliser ce lecteur dans une voiture ?

Non, il est interdit de placer un écran dans le champ de vision du conducteur pendant la conduite. L'appareil doit être utilisé par les passagers arrière ou lorsque le véhicule est à l'arrêt. Le non-respect expose à une amende et à un retrait de points.

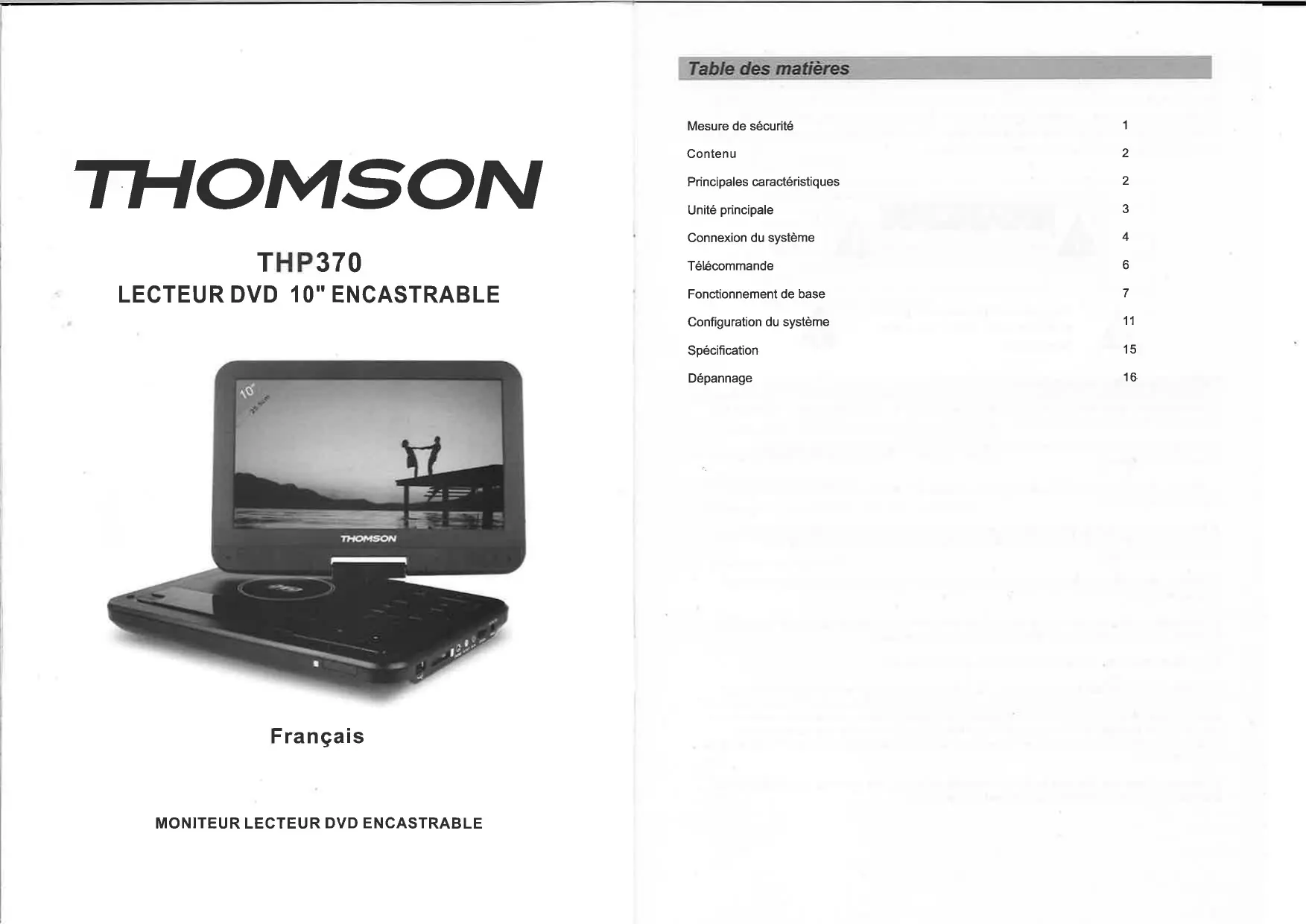

MODE D'EMPLOI THP370 THOMSON

Mesure de sécurité 1 Contenu 2 2 Principales caractéristiques 2 Unité principal 3 Connexion du système 4 Télécommande 6 Fonctionnement de base 7 Configuration du système 11 15 Dépannage 16

Mesure de sécurité

Merci d'avoir choisi notre lecteur DVD. Il comprend un écran large 10" et un lecteur DVD. L'unité est conçue pour une utilisation à la maison, à l'extérieur, en voyage, etc. La taille compacte simplifie l'utilisation ainsi que l'installation. Veuillez lire attentivement le manuel avant de l'utiliser et le garder pour toute consultation future.

Rappeler à l'utilisateur de prêter attention pour éviter les chocs électriques

Avertissement : attention à éviter tous chocs électriques.

Avertissement : pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

1) Veuillez lire attentivement ce manuel et suivre toutes les précautions pour faire fonctionner l'appareil. 2) Ne pas utiliser cet appareil près de l'eau. Ne pas placer sur cet appareil un récipient contenant du liquide. 3) Ne pas installer cet appareil près de sources de chaleur telles que des radiateurs, chauffages, poêles ou autres appareils dégageant de la chaleur (y compris des amplificateurs audio). 4) Débranchez cet appareil lorsqu'il y a des orages ou s'il n'est pas utilisé pendant une longue période. 5) Nettoyage : débrancher l'appareil, utilisez uniquement un chiffon propre et sec pour le nettoyer. N'utilisez jamais de détergent liquide ou un aérosol. 6) N'utilisez que des accessoires spécifiés par le fabricant.

7) Confiez la réparation à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit ; par exemple si le cordon d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à l'humidité, s'il ne fonctionne pas normalement. N'essayez jamais de le réparer par vous-même en raison du danger de haute tension et du choc électrique. 8) Ne pas utiliser des disques de forme irrégulière (telle qu'un cœur ou une étoile) car ils peuvent provoquer le dysfonctionnement de l'appareil.

Contenu

10" Lecteur DVD	1
Télécommande	1
Adaptateur allume-cigare	1
Manuel Utilisateur	1
Adaptateur secteur AC/DC	1
Piles AAA	2
Système de fixation appui-tête	1

Principales caractéristiques

• Écran LCD 10" couleur haute luminosité
• Lecture des fichiers audio, vidéo et photo - Haut-parleurs stéréo
• Prise en charge PAL, AUTO ou NTSC
• OSD multi-langues, avance/retour rapide, fonction répétition
• Zoom avant/arrière

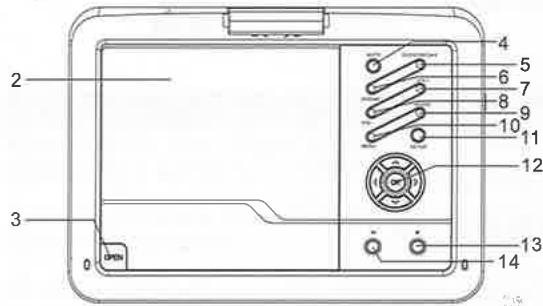

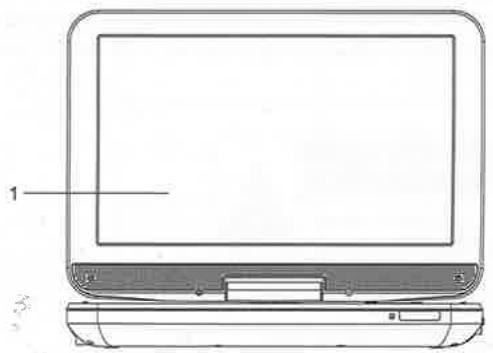

Unité principale

1. Moniteur LCD
2. Trappe d'accès au lecteur DVD
3. Bouton Ouverture
4. Bouton MUTE
5. Bouton DVD/ESB/CARTE
6. Bouton DVD/AV
7. Bouton VOL +
8. Bouton VOL -
9. Bouton AUDIO
10. Bouton Menu/PBC
11. Bouton Setup/Réglage
12. Bouton OK pour valider, Bouton Piste/Chapitre précédent(e), Bouton Avance rapide, Bouton Piste/Chapitre suivant(e), Bouton Retour rapide
13. Bouton Stop
14. Bouton Lecture/Pause
15. Prise ESB
16. Prise pour carte mémoire
17. Prise écouteurs 18. Sortie AV
18. Entrée AV
19. Mise en marche / Arrêt (ON/OFF)
20. Prise DC 12V

Connexion du système

Alimentation et installation

Si vous utilisez un câble allume-cigare de voiture pour alimenter l'appareil : branchez une extrémité du câble allume-cigare sur la prise DC 12V située sur l'appareil, puis branchez l'autre extrémité sur la prise allume-cigare de votre véhicule. Voir l'illustration ci-dessous :

Note :

Le câble allume-cigare peut être utilisé uniquement lorsque l'alimentation est en 12V. La prise principale étant utilisée comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.

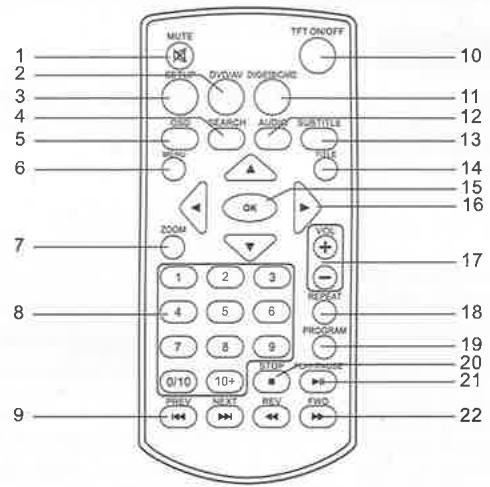

Télécommande

1. Bouton Mute / Pas de son
2. Choix de source : DVD/AV
3. Bouton Setup / Réglage
4. Bouton Search/Recherche
5. Bouton Réglage OSD
6. Bouton Menu / PBC (uniquement pour les VCD)
7. Bouton Zoom
8. Clavier numérique
9. Boutons Piste/Chapitre précédent(e)/suivant(e)
10. Affichage de l'écran activé/désactivé (TFT ON/OFF)
11. Choix de lecture : DVD/ESB/CARTE
12. Bouton Audio (sélection de la langue audio)
13. Bouton Sous-titres
14. Bouton Affichage du nom du titre
15. Bouton OK pour valider
16. Touches de direction
17. Boutons Volume -/+
18. Bouton Répétition pour répéter la lecture du titre/chapitre/piste
19. Bouton Programme (la fonction Programme vous permet de stocker vos pistes favorites à partir du disque. Appuyez sur Program pour afficher le menu Program, puis utilisez le clavier numérique pour entrer directement les numéros de titre, chapitre ou piste et sélectionnez Start pour démarrer. Pour reprendre la lecture normale, appuyez sur Program puis sur Stop dans le menu Program)
20. Bouton Stop (appuyez une fois pour arrêter la lecture, appuyez de nouveau pour reprendre la lecture là où elle s'était arrêtée ; appuyez deux fois sur Stop pour arrêter complètement la lecture)
21. Bouton Lecture/Pause
22. Bouton Avance/Retour rapide

L'utilisation de la télécommande

Installez la pile dans la télécommande comme indiqué ci-dessous.

Lorsque vous utilisez la télécommande, assurez-vous que l'émetteur infrarouge de la télécommande est dirigé vers le récepteur infrarouge de l'appareil. La distance entre l'appareil et la télécommande doit être inférieure à 3 mètres.

Voir l'illustration ci-dessous :

Note :

1. Ne pas laisser tomber l'appareil ou le placer dans un environnement humide.
2. Ne pas laisser le récepteur infrarouge de l'appareil en plein soleil.
3. Veuillez utiliser une pile neuve pour remplacer l'ancienne si la télécommande ne fonctionne pas.

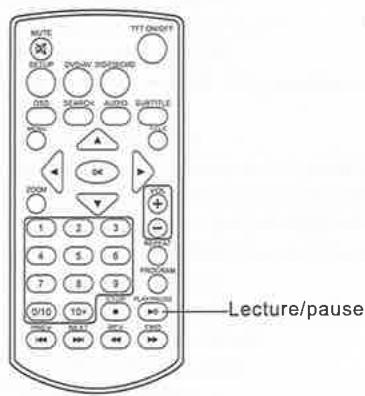

Fonctionnement de base

1. Si la carte mémoire ou ESB est insérée, vous pouvez appuyer sur la touche DVD/ESB/CARD ou changer la source.
2. Ouvrez la trappe du disque et insérez un disque avec le côté étiquette vers le haut.
3. Fermez la trappe du disque. L'appareil charge le disque et commence la lecture.
4. Appuyez une fois sur ■ pour arrêter la lecture, appuyez sur ▶ pour reprendre la lecture là où elle s'est arrêtée. Appuyez deux fois sur ■ pour arrêter complètement la lecture.
5. Pendant la lecture, appuyez sur ▶ pour mettre en pause et appuyez de nouveau pour reprendre la lecture.
6. Lorsque la lecture est terminée, veuillez éteindre l'appareil en faisant glisser l'interrupteur ON/OFF sur OFF.

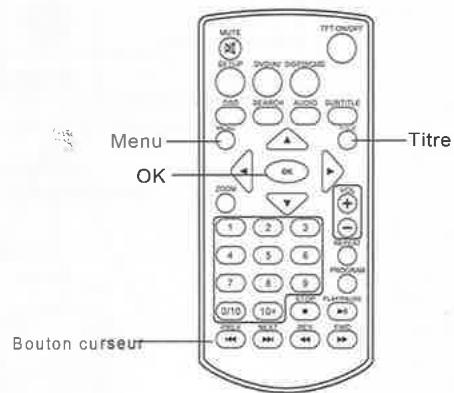

7. Pour certains DVD avec un menu titre ou chapitre, appuyez sur MENU pour accéder à la page du menu et utilisez les touches de direction ◀ ▶ pour sélectionner. Appuyez sur OK pour valider.

Note : ne pas débrancher le périphérique USB ou retirer la carte mémoire lorsqu'ils sont en cours de lecture sur l'appareil. Des dysfonctionnements peuvent survenir en cas d'utilisation incorrecte.

Avance rapide et retour rapide

Lors de la lecture audio ou vidéo, vous pouvez utiliser les touches d'avance rapide ou de retour rapide.

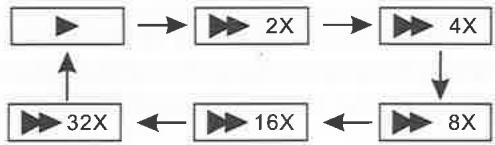

1. Appuyez sur ▶, l'appareil lance la recherche en avance rapide. Appuyez plusieurs fois pour changer la vitesse x2, x4, x8, x16 ou x32.

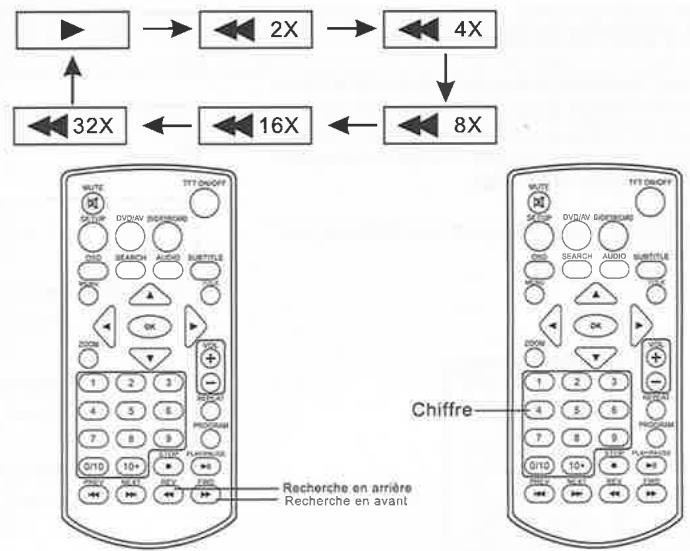

1. Appuyez sur ◀, l'appareil lance la recherche en retour rapide. Appuyez plusieurs fois pour changer la vitesse x2, x4, x8, x16 ou x32.

Répéter la lecture

Lors de la lecture audio ou vidéo, vous pouvez utiliser la touche de répétition pour répéter la lecture d'un chapitre, d'un titre ou du disque entier.

Pour un disque DVD, appuyez une fois sur le bouton Repeat pour répéter la lecture d'un chapitre, appuyez une deuxième fois pour répéter la lecture d'un titre, appuyez une troisième fois pour répéter la lecture du disque en entier.

Pour les disques avec fichiers audio, appuyez une fois sur le bouton Repeat pour répéter la lecture des fichiers en cours, appuyez une deuxième fois pour répéter la lecture du dossier, appuyez une troisième fois pour annuler la lecture répétée.

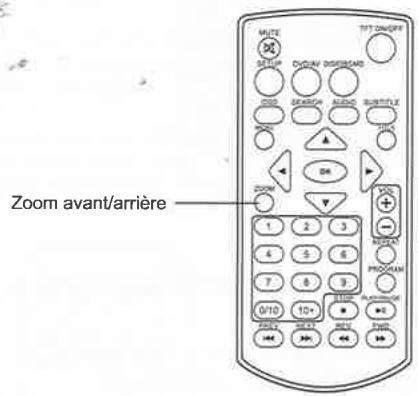

Zoom avant/arrêt

Lors de la lecture audio ou vidéo, vous pouvez utiliser la touche Zoom pour agrandir ou réduire l'image.

Pendant la lecture, appuyez plusieurs fois sur le bouton Zoom pour agrandir l'image jusqu'à x4 ; lorsque vous appuyez une quatrième fois sur la touche Zoom, l'image sera réduite (zoom arrêté), appuyez plusieurs fois pour revenir à la taille d'origine de l'image.

Lorsque l'image est agrandie, vous pouvez appuyer sur pour déplacer l'image.

Lecture de fichiers photo dans le disque

1. Insérez un disque contenant des fichiers photo, l'appareil lance la lecture.
2. Appuyez sur MENU pour parcourir les fichiers photo.
3. Appuyez sur « pour sélectionner un fichier photo puis appuyez sur OK pour valider. Note : vous pouvez appuyer sur MENU pour revenir à la liste des dossiers. Appuyez sur « ou sur OK pour pré-visualiser le fichier sélectionné.
4. Pour faire pivoter l'image vers la gauche, appuyez sur ; pour faire pivoter l'image vers la droite, appuyez sur .
5. Pendant la visualisation des fichiers, le symbole 己 peut apparaître lorsque vous appuyez sur ANGLE, SOUS-TITRES, AUDIO, AB, TITRE, etc... ces fonctions disponibles selon les options du disque ne sont donc pas disponibles.
6. Pendant la visualisation des fichiers, appuyez sur pour afficher les photos en mode miniature; appuyez sur ou sur OK pour sélectionner l'image à afficher.

Lecture de fichiers audio dans le disque

Insérez un disque audio, un périphérique USB ou une carte mémoire. Appuyez ensuite sur « ou sur OK pour désirer un fichier audio, puis appuyez sur « ou OK pour lancer la lecture du fichier sélectionné.

Configuration du système

Appuyez sur le bouton Setup, le menu principal s'affiche à l'écran. Dans la configuration générale, appuyez sur le bouton pour vous déplacer.

Appuyez sur OK pour y accéder.

Appuyez sur ▲▼ pour sélectionner le réglage, appuyez sur OK pour confirmer votre sélection.

Appuyez sur pour quitter.

Mise en page générale

Affichage TV (TV display) : vous pouvez régler le format d'affichage de l'écran (Normal/PS, Normal/LB, Large). Le réglage par défaut est Large (Wide).

Note :

- La fonction dépend du ratio d'affichage avec lequel le DVD a été enregistré.

- Choisissez Large (Wide 16/9) lors de l'utilisation avec un écran large.

Marque d'angle (Angle mark) : permet l'affichage des informations de paramétrage de l'angle actuel dans le coin droit de l'écran si cette option est disponible sur le disque.

Le réglage par défaut est activé (ON).

Langue OSD (OSD Lang) : permet de définir la langue du menu OSD (anglais, français, allemand, etc.).

Le réglage par défaut est le français.

Écran de veille (Screen saver) : permet d'activer l'écran de veille.

Le réglage par défaut est activé (ON).

Reprise de lecture (Last memory) : permet d'activer la fonction de mémorisation de la première position de lecture par l'appareil. Lorsque l'appareil sera de nouveau mis en marche, il reprendra la lecture à partir de la même position.

Page de configuration audio

Entrer dans cette option pour régler les paramètres audio.

Downmix : le réglage par défaut est sur Stéréo.

Page de configuration vidéo

Entrer dans cette option pour régler les paramètres d'image de sortie vidéo.

Page de préférences

Permet de régler les paramètres de netteté, luminosité, contraste, teinte, saturation.

Type TV (TV type): permet de sélectionner le type TV (PAL, NTSC, AUTO). Le réglage par défaut est PAL.

Type TV (TV type): permet de sélectionner la langue préféérée pour les disques DVD audio. Le réglage par défaut est le Français. -la langueue audio dépend des options disponibles selon le disque -vou�oupé modifier la langue audio pendant la lecture du disque en appuyant sur le bouton Audio.

Audio: permet de sélectionner la langue préféérée pour les disques DVD audio. Le réglage par défaut est le Français. -la langueue audio dépend des options disponibles selon le disque -vou poupez modifier la langue audio pendant la lecture du disque en appuyant sur le bouton Audio.

Sous-titres: permet de sélectionner la langue préféérée pour les sous-titres à l'écran. Le réglage par défaut est le Français. -les langes des sous-titres dépendent des options disponibles selon le disque -vou poupez modifier la langue des sous-titres pendant la lecture du disque en appuyant sur le bouton Subtitle.

Menu disque: permet de sélectionner la langue du Menu du disque. Le réglage par défaut est le Français. -les langes du Menu du disque dépendent des options disponibles selon le disque

- Preference setup page - TV Type PAL PBC On 1 KID SAF Audio FRE 2 G Subtile FRE 3 FG Disc Menu FRE 4 PG 13 Parental 5 PGR Password 6 R Default 7 NC 17 8 ADULT Set Parental Control		Contrôle parental : permet de régler le niveau du contrôle parental pour certaines scènes du disque inadaptées aux jeunes enfants. Le réglage par défaut est Adulte.
- Preference setup page - TV Type PAL PBC On Audio FRE Subtile FRE Disc Menu FRE Parental Password Default Password		Mot de passer : permet de définir un mot de passer (à quatre chiffres) pour protégger les fonctions du contrôle parental. Le mot de passer par défaut est 0000.
- Preference setup page - TV Type PAL PBC On Audio FRE Subtile FRE Disc Menu FRE Parental Password Default Reset		Réglages d'usine : en appuyant sur OK, vous pouvez réinitialiser tous les paramétres aux réglages d'usine d'origine.

Spécifications

Disques compatibles : DVD/VCD/CD/FICHIERS AUDIO

Système de signal : PAL / NTSC / AUTO

Taille de l'écran : 10 pouces

Réponse en fréquence : 20 Hz à 20 kHz

Sortie vidéo : 1 Vp-p/75 Ohm, asymétrique

Sortie audio : 1.8 Vrms/10 kOhm

Audio S/N : supérieur à 80 dB

Gamme dynamique : 85 dB

Laser : laser à semi-conducteurs, longueur d'onde : 650 nm / 795 nm

Température de fonctionnement : 0 à 40 °C

Poids du lecteur DVD : 0,99 kg

PROBLEM	SOLUTION
Aucun son ou son déformé	Assurez-vous que l'appareil est correctement connectéAssurez-vous que tous les cables sont bien insérés dans les prises appropriées
Impossible d'avancer dans un film	Vous ne pouvez pas avancer au début du disque et une information d'advertissement apparaître au début du film car le disque est programmé pour ne pas permettre cette action
L'icône©s'affiche à l'écran	La fonction ou l'action ne fonctionne pas parce que:-le logiciel du disque l'interdit-le logiciel du disque ne prend pas en charge la fonction(par ex, angles)-la fonction n'est pas disponible pour le moment-vous avez demandé un numéro de titre/chapitre inexistant
L' image est déformée	Le disque pourrait être endommagé, essayez un autre disque. Une distorsion de l'image est normale lors d'une recherche avance/retour rapide.
Aucune recherche avant ou arrière	Certains disques comportent des sections qui interdisent la recherche avant/retour rapide ou le saut de chapitre.Vous ne pourrez pas sauter les informations d'advertissement au début du disque, cette partie est souvent programné pour interdire le saut de chapitre.

Si à l'avenir vous devez vous débarrasser de ce produit, veuillez noter que les déchets électriques ne doivent pas être jetés avec les ordures ménagères. Veuillez le recycler dans des installations existantes. Vérifiez auprès de votre municipalité ou de votre revendeur pour obtenir des conseils (Directive sur les déchets d'équipements électriques et électroniques).

En raison de l'amélioration continue, aucun préavis ne sera donné concernant les modifications des caractéristiques et spécifications ci-dessus.

Attention : il existe un danger d'explosion si la batterie est remplacée de façon incorrecte. Remplacer la batterie uniquement par le même type de batterie.

ATTENTION

Article R412-6-2, modifié par décret n°2012-3 du 3 janvier 2012 - art. 19

Le fait de placer dans le champ de vision du conducteur d'un véhicule en circulation un appareil en fonctionnement doté d'un écran et ne constituant pas une aide à la conduite ou à la navigation est interdit.

Le fait, pour tout conducteur, de contrevenir aux dispositions du présent article est puni de l'amende prévue pour les contraventions de la cinquième classe.

L'appareil mentionné au premier alinéa est saisi.

Toute condamnation donne lieu de plein droit à la confiscation de l'appareil qui a servi ou était destiné à commettre l'infraction.

Est également encourue la peine de confiscation de l'appareil mentionné au premier alinéa.

Cette contravention donne lieu de plein droit à la réduction de trois points du permis de conduire.

ATTENTION

**Précautions indispensables d'installation**

Afin d'utiliser votre pack vidéo dans les meilleures conditions, il est indispensable de connecter le câble allume-cigare* de votre pack vidéo lorsque votre véhicule est déjà en marche. Cette préconisation permet de protéger votre appareil des oscillations de voltage, car celles-ci peuvent endommager les circuits numériques du produit : il est donc impératif que votre pack vidéo soit éteint et débranché lors du démarrage du véhicule.

• Cet accessoire peut être en option.
