Type d'appareil	Tourne-disque à entraînement direct
Vitesse de lecture	33 1/3, 45 et 78 tours par minute
Type de bras	Bras droit
Cartouche	Non précisé
Sortie audio	Sortie RCA
Connectivité USB	Oui
Alimentation	Alimentation secteur
Dimensions	Non précisées
Poids	Non précisé
Matériau du plateau	Non précisé
Type de moteur	Moteur à entraînement direct
Fonction anti-patinage	Oui
Contrôle de pitch	Oui
Couleur	Non précisée
Accessoires inclus	Non précisés

FOIRE AUX QUESTIONS - URNTSUAT-LP120X-USBSV AUDIO TECHNICA

Comment connecter le AUDIO TECHNICA URNTSUAT-LP120X-USBSV à mon ordinateur ?

Utilisez le câble USB fourni pour relier le tourne-disque à un port USB de votre ordinateur. Assurez-vous que le logiciel d'enregistrement audio est installé pour pouvoir utiliser le tourne-disque.

Pourquoi mon tourne-disque ne lit-il pas les vinyles ?

Vérifiez que la platine est correctement alimentée et que la tête de lecture est bien positionnée sur le disque. Assurez-vous également que le bras de lecture n'est pas en mode de levage.

Comment régler la vitesse de lecture ?

Utilisez le commutateur de vitesse situé à l'avant de la platine pour sélectionner entre 33, 45 ou 78 tours par minute, selon le type de vinyle que vous écoutez.

Mon son est faible ou distordu. Que faire ?

Vérifiez les connexions audio et assurez-vous que les câbles sont correctement branchés. Vous pouvez également ajuster le niveau de sortie du préampli intégré.

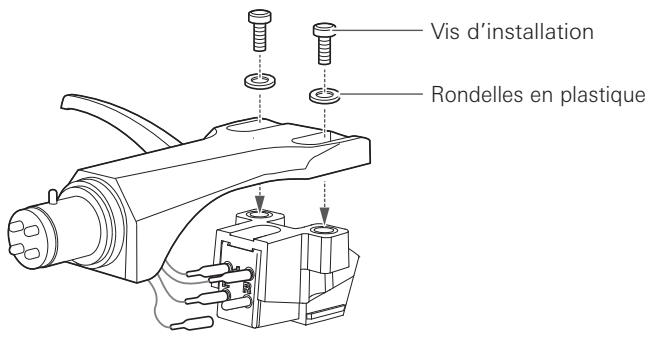

Comment changer la cellule de lecture ?

Dévissez la vis de fixation de la cellule sur le bras de lecture, retirez l'ancienne cellule et installez la nouvelle en suivant les instructions du fabricant.

Est-ce que je peux utiliser des vinyles 78 tours avec ce modèle ?

Oui, le AUDIO TECHNICA URNTSUAT-LP120X-USBSV est compatible avec les vinyles 78 tours. Assurez-vous d'utiliser la bonne vitesse de lecture.

Comment nettoyer la platine ?

Utilisez un chiffon doux et sec pour essuyer la surface. Pour la tête de lecture, utilisez un outil de nettoyage spécifique pour éviter d'endommager la cellule.

Que faire si le tourne-disque ne s'allume pas ?

Vérifiez que l'alimentation est bien branchée et que la prise fonctionne. Testez également le câble d'alimentation pour détecter d'éventuels dommages.

Puis-je brancher des haut-parleurs externes ?

Oui, vous pouvez connecter des haut-parleurs externes via les sorties RCA situées à l'arrière de la platine.

Comment régler le contrepoids du bras de lecture ?

Tournez le contrepoids à l'arrière du bras jusqu'à ce que la cellule soit équilibrée et que le bras reste horizontal lorsqu'il est en position de repos.

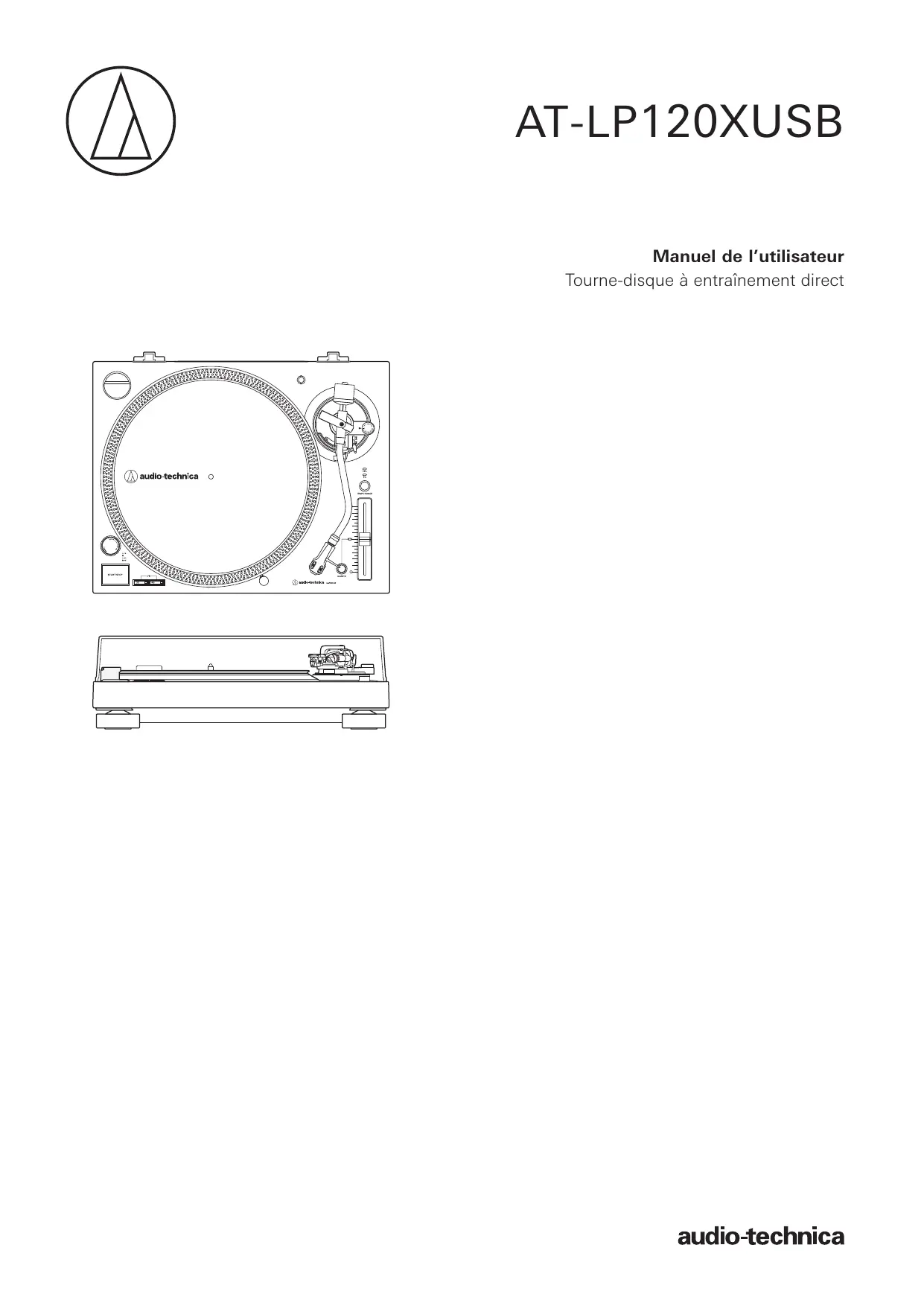

MODE D'EMPLOI URNTSUAT-LP120X-USBSV AUDIO TECHNICA

Manuel de l'utilisateur

Tourne-disque à entrainement direct

Introduction

Nous vous remercions d'avoir fait l'acquisition de ce produit Audio-Technica.

Avant utilise, merci de dire attentivement ce manuel de l'utiliser pour vous assurer de bien utiliser le produit. Veuillez conserver ce manuel pour consultations ultérieures.

Ce produit peut être utilisé uniquement dans les pays où le produit est vendu. Veillez à ce que la tension d'utilisation et la fiche de l'adaptateur secteur du produit correspondant à celles utilisées dans le pays où vous vivez.

Contenu de l'emballage

Assurez-vous que tous les articles inclus répertoriés sur la liste ci-dessous soientopsisant d'utiliser le produit.

Si certains éléments sont manquants ou endommages, contactez votre distributeur local Audio-Technica.

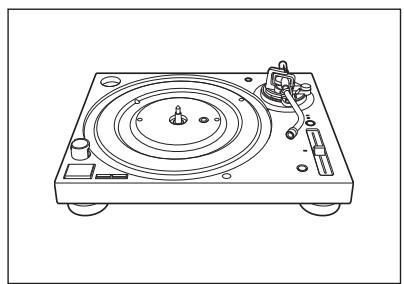

Corps de la platine

Couvercle anti-poussiere

- Tapis de feuitre

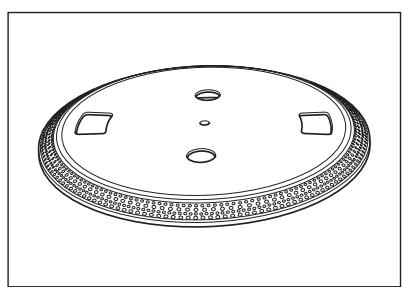

- Plateau

- Contrepoids

- Porte-cellule (AT-HS6) avec cellule stéreo VM (AT-VM95E)

Adaptateur 45 tours

- Lampe de pointe de lecture

- Charnières de couvercle anti-poussière

Cable USB (1,9 m)

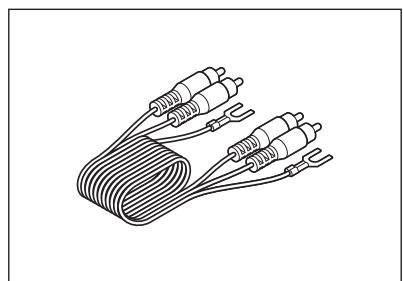

Cable audio RCA (env. 1,4 m)

• Adaptateur secteur (env. 1,3 m)
• Guide de démarrage rapide
• Guide de mise en garde

Consignes de sécurité

Bien que ce produit ait eté concu pour assurer une utilisation en toute sécurité, tout usage incorrect est susceptible de provoquer un accident. Pour votre sécurité respectez tous les avertissements et mises en garde lorsque vous utilisez le produit.

Informations importantes

Avertissement:

Pour éviter tout risque de chic électrique ou d'incendie, n'exposez pas cet apparéil à la pluie ou à l'humidité.

Attention:

• Protégéz cet apparéil des projections et des gouttes d'eau.
• Pour éviter tout risque de chocoléctrique, n'ouvre pas le boîtier.
• Confiez tous travaux d'entretien à un technicien qualifié.
• N'exposez pas cet équipement à des températures excessives, telles que celles de la lumière directe du soleil, d'une flamme ou autres.
• Ne soumettez pas cet équipement à de forts impacts.
• Placez l'appareil à proximé d'une prise de courant pour une utilisation aïée et à tout moment de l'adaptateur secteur.
• En cas d'urgence, débranchez rapidement l'adaptateur secteur.
• Ne placez pas d'objets replis de liquides, tels que des vases, sur l'appareil.
• Pour éviter tout risque d'incendie, ne placez pas de flammes nues (telles que des bougies allumées) sur l'appareil.
• N'installez pas cet apparéil dans un espace confiné tel qu'une étagère ou un endroit similaire.
• Installez cet apparéil uniquement dans des endroits avec une bonne ventilation.
• L'étiquette des caractéristiques nominales est située au bas de cet apparéil.

À l'attention des clients aux États-Unis

Avis de la FCC

Avertissement:

Cet apparéil est conforme à la Partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet apparéil ne doit pas causer d'interférence nocive et (2) cet apparéil doit accepter les interférences reçues, y compris les interférences pouvant provoquer un fonctionnement indésirable.

Attention:

Voues etes averti que tout changement ou modification non
expressement approuve dans ce manuel est susceptible d'annulerYOUR
droit d'utilisation de cet apparuel.

Remarque : Cet apparéil a fait l'objet de tests afin de vérifier sa conformité avec les limites relatives aux apparéils numériques de classe B, conformément à la partie 15 du règlement de la FCC. Ces limites ont pour vocation d'offrir une protection raisonnable contre les interférences nocives en installation résidentielle. Cet apparéil génére, utilise et peut émettre des fréquences radioélectriques et provoquer, en cas d'installation et d'utilisation non conformes aux instructions, des interférences préjudiciaibles à la réception des signaux radio. Toutefois, il n'y a pas de garantie que des interférences ne se produit pas dans une installation particulière. Si l' apparéil provoque des interférences préjudiciaibles à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et allumant l' apparéil, l'utiliseur est invite à essayer d'y.Remédier en prerant une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne réceptrice.
  Augmenter la séparation entre l'appareil et le récepteur.
• Brancher l'équipement dans une prise sur un circuit différent de celui auquel le récepteur est branché.
• Demander de l'aide au revendeur ou à un technicien radio/TV qualifié.

Consignes de sécurité

À l'attention des clients au Canada

Déclaration IC:

CAN ICES-3 (B)/NMB-3(B)

Remarques d'utilisation

Corps de la platine

• Ne placez pas et n'utilise pas le produit dans des endroits soumis à de fortes chaleururs ou une humidité elevée, très sales ou soumis à des vibrations extrêmes.
• Le produit doit être placé sur une surface plane et lisse.

Cellule

• Installéz la protection pour protégéra la pointe de lecture lorsque le produit n'est pas utilisé.
• Ne touchez pas la pointe de lecture de la cellule avec le doigt.
• Empêchez la pointe de lecture de la cellule de percuter le plateau ou le bord du disque.

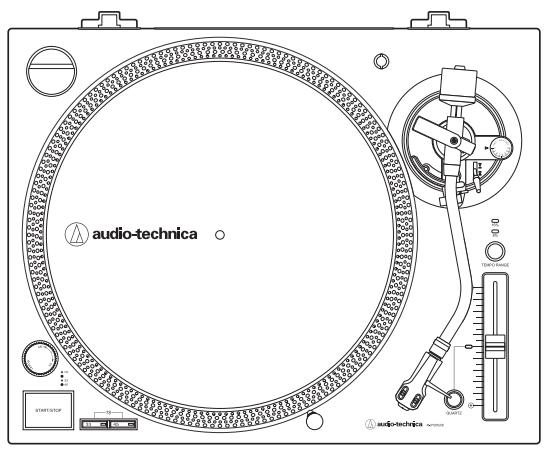

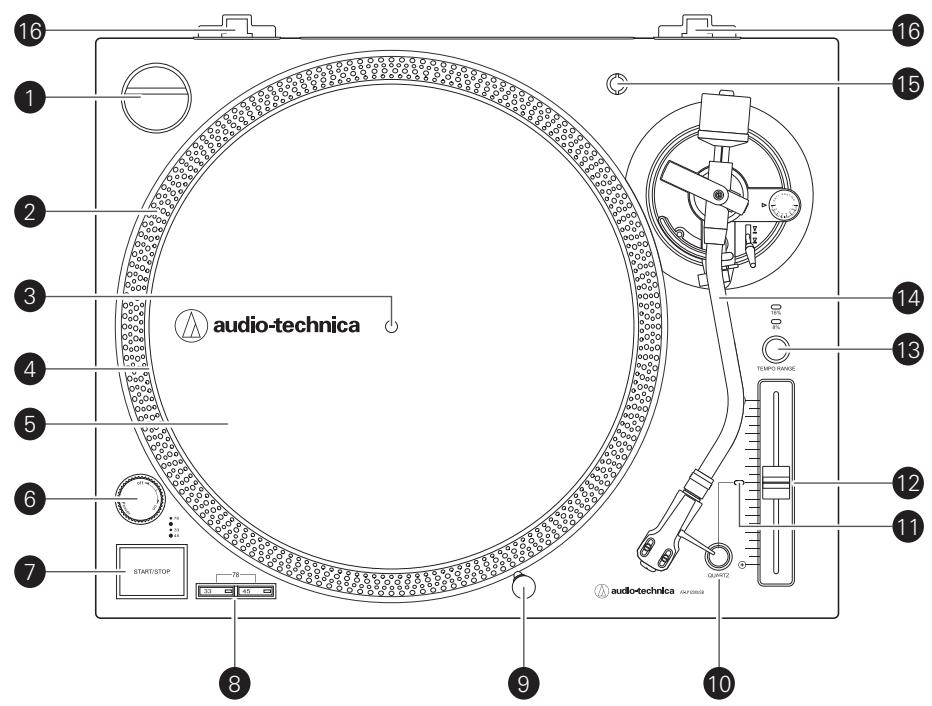

Schéma de la vue de dessus

1 Adaptateur 45 tours (montré dans son emplacement de rangement)

Adapte les disques de 7" avec de grands troucs centraux pour s'adapter sur l'axe central fixe.

2 Points stroboscopiques (sur la périhérie du plateau)

Fonctionne en conjunction avec une lampe stroboscopique située sous le bouton POWER pour indiquer visuellement la vitesse précise du plateau.

3 Axe

4 Plateau

Le plateau en fonte d'aluminium se monte directement sur l'axe central et l'arbre du moteur.

5 Tapis de feuitre

6 Bouton POWER

Contrôle la mise sous tension de l'appareil.

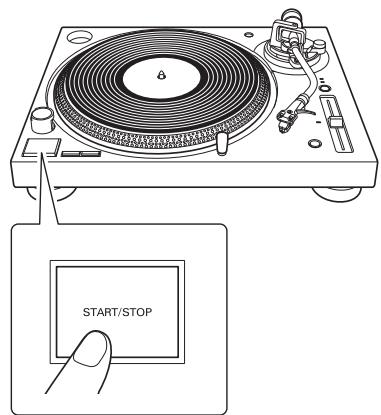

7 Bouton START/STOP

Démarre et arrête le moteur/plateau.

Boutons de vitesse du plateau

Sélectionné une vitesse de 33 ou 45 tours. 78 tours est sélectionné en appuyant simultanément sur les deux boutons 33 et 45; les deux boutons doivent être allumés.

9 Lampe amovible de pointe de lecture

Éclaire vers la position de la pointe de lecture pour faciliter le repréage dans la pénombre ou l'obscurité. Se branche facilement dans la prise jack sur le dessus de la platine.

10 Bouton QUARTZ

Active et déactive la fonction pitch. Lorsque le quartz est activé, le plateauMaintiendra les tours à un pitch de 0% ,independamment de la position du curseur de réglage du pitch et des réglages de contrôle de la plage de tempo.

1 Indicateur de selection de pitch

S'allume en rouge pour le réglage de tours standard ou verrouillé.

12 Cursor de réglage du pitch

S'utilise conjointement au bouton de pitch pour ajuster le réglage de rotation du plateau. Le verrouillage à quartz est actif quand le curseur est en position centrale.

13 Bouton de plage de tempo

Sélectionnez 8 ou 16% de plage de tempo.

14 Bras de lecture

Pour plus de détails, reportez-vous à la section « Bras de lecture » en p. 5.

15 Réceptacle pour porte-cellule

Réceptacle de rangement pour un porte-cellule supplémentaire (non inclus).

Supports de charnières pour couvercle anti-poussière

Points de fixation pour les charnières de couvercle anti-poussière.

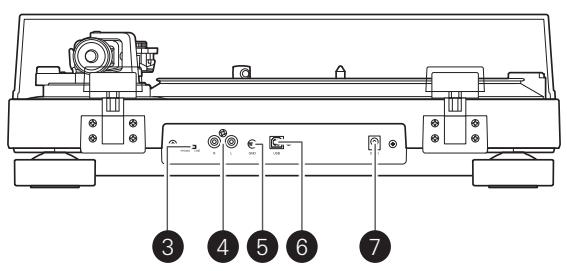

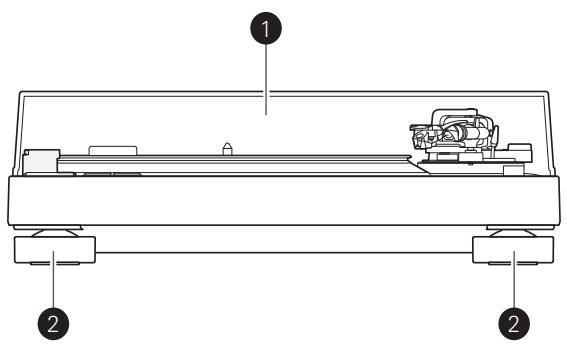

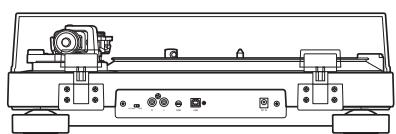

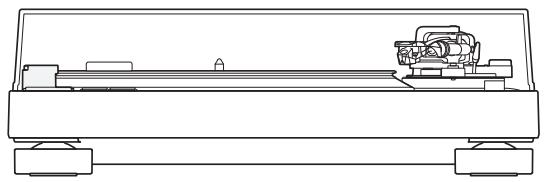

Schéma des vues avant et arrière

1 Couvercle anti-poussiere
Pieds Ajustez le niveau du produit.
3 Sellecteur de pre-amplificateur Si vous utilisez un amplificateur avec une prise d'entrée PHONO, placez ce selecteur sur la position PHONO. En cas de connexion d'un amplificateur à la prise AUX, placez ce selecteur sur la position LINE.
4 Bornes de sortie stéreo Raccordez le cable audio RCA. Connectez-le à la prise entree PHONO de l'amplificateur ou sa prise d'entrée de ligne. La borne rouge est le canal droit et la borne blanche est le canal gauche.
5 Borne de masse (terre) Connectez la borne de masse (terre) de l'amplificateur à cette borne à l'aide de la ligne de terre du cable audio RCA.
Sortie USB Utilisez cette sortie pour connecter votre platine au port USB de leur ordinateur.
Prise d'entrée d'alimentation Connectez l'adaptateur secteur.

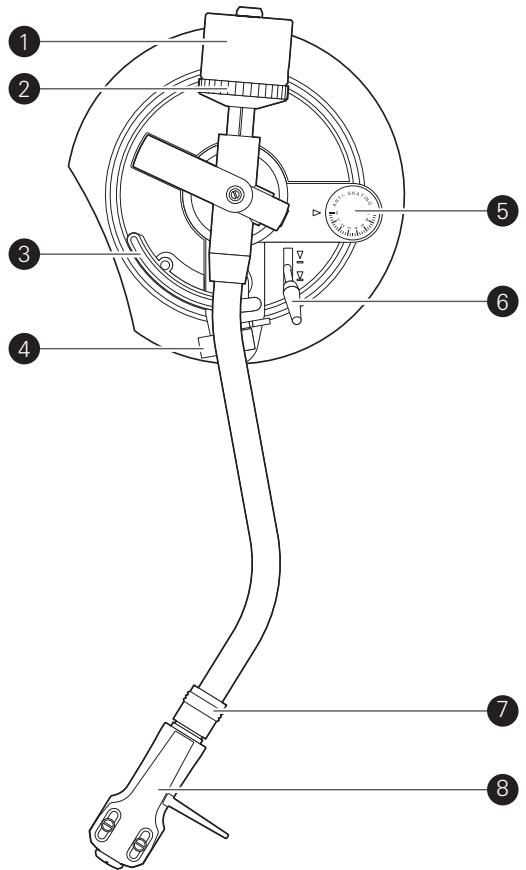

Bras de lecture

Contrepoids

Équilibre le bras de lecture et permet un réglage pour obtenir la force d'appui déquate.

2 Bague de réglage de la force d'appui

Utilisez-la pour régler la force d'appui.

3 Porte-bras de lecture

Déplace le bras de lecture verticalément vers et depuis la face du disque.

4 Pose-bras de lecture avec serrage

Utilisez le serrage pour fixer le pose-bras afin qu'il ne rouge pas.

5 Cadran de contrôle anti-skating

Pendant la lecture du disque, une force agit sur la pointe de lecture pour la tirer vers l'intérieur. Cette force peut être contre-balancée en réglant les mêmes valeurs pour la force anti-skating et la force d'appui.

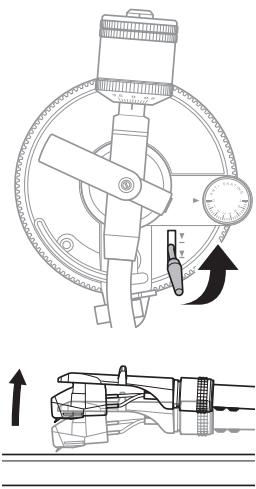

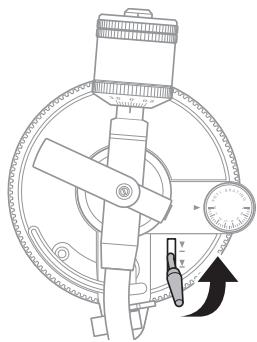

6 Levier de commande de levage du bras de lecture

Fait fonctionner le levier du bras de lecture.

Bague de verrouillage

Tournez la bague vers la gauche (dans le sens antihoraire) pour fixer le porte-cellule. Pour enlever le porte-cellule, tournez la bague vers la droite.

8 Porte-cellule

La cellule (AT-VM95E) est fixée au porte-cellule (AT-HS6).

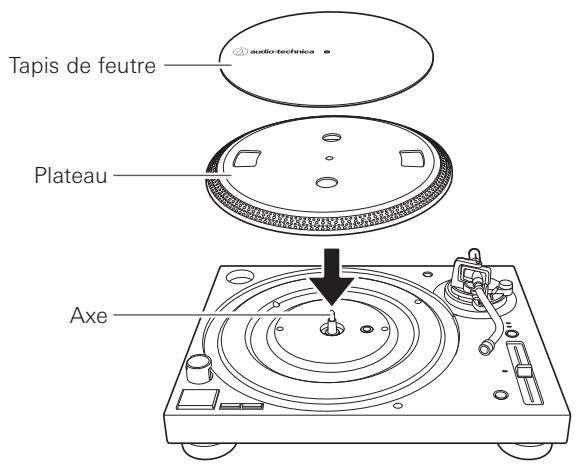

Placer le plateau

Ce produit nécessite un peu de montage avant de l'utiliser pour la première fois.

Ne connectez pas l'adaptateur secteur jusqu'à ce que le montage soit terminé.

1. Placez le plateau sur l'axe.

2. Afin d'éviter d'endommager l'axe lors de l'utilisation du plateau, alignez les positions de l'axe et de l'orifice du plateau, puis placez lentement le plateau.

3. Assurez-vous que le plateau soit correctement installé sur l'axe.

4. Posez le tapis de feutre sur le plateau.

Configurer la platine

• Positionnéz le produit sur une surface plane.
• Pour éviter les effets de vibrations et la pression acoustique, ne montez pas le produit à côté d'éléments tels que des haut-parleurs.
• Le produit peut percevoir des parasites s'il est placé à côte d'une radio. Par conséquent, essayez de garder le produit éloigné des radios.
• Si le produit est proche d'équipements (telephone portable, etc.) qui émettent de fortes perturbations de radio, des bruits parasites peuvent survenir.

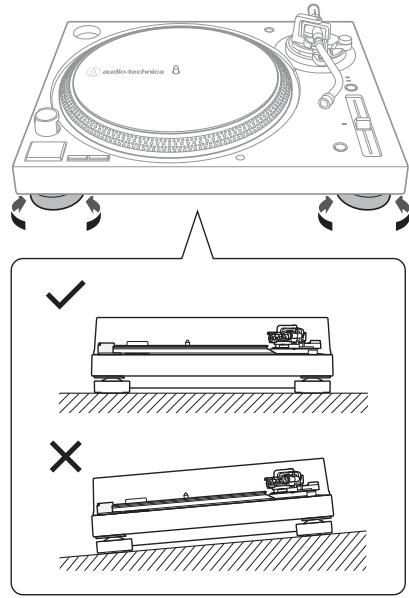

Mettre la platine à niveau

1. ÀpRES avoir placé le produit où vous souhaitez l'utiliser, réglez les pieds pour que le produit soit de niveau.

2. Utilisez un niveau (vendu séparément) au besoin pour assurer que l'appareil est à plat.

Monter le bras de lecture

1. Enlevez l'attache utilisée pour fixer le bras de lecture pendant la livraison.
2. Utilisez le serrage pour fixer temporairement le bras de lecture au pose-bras de lecture.
3. Insérez le porte-cellule dans le bras de lecture.
4. Maintenez les bords gauche et droit du porte-cellule afin de ne pas endommager la pointe de lecture ou couper les fils de la cellule.

1. Une fois le portecellule insere, tournez la bague de verrouillage dans le sens antihoraire (vers la gauche).

1. Avec la bague de réglage de la force d'appui face vers l'avant, fixez le contrepoids à l'arrière du bras de lecture, et tournez-le lentement dans le sens antihoraire (vers la gauche).

Équilibre du bras de lecture et force d'appui

Afin que la cellule peroïve correctement le son des rainures du disque, l'équilibre du bras de lecture et la force d'appui doivent être régles pour s'adapter aux spécifications de la cellule. Si l'équilibre du bras de lecture et la force d'appui ne sont pas correctement ajustés, le disque ou la pointe de lecture de la cellule peuvent s'endommager.

• Ne faites pas glisser la pointe de lecture de la cellule sur le disque ou le plateau lors du réglage de l'équilibre du bras de lecture ou de la force d'appui. Dans un tel cas, la pointe de lecture peut s'endommager.

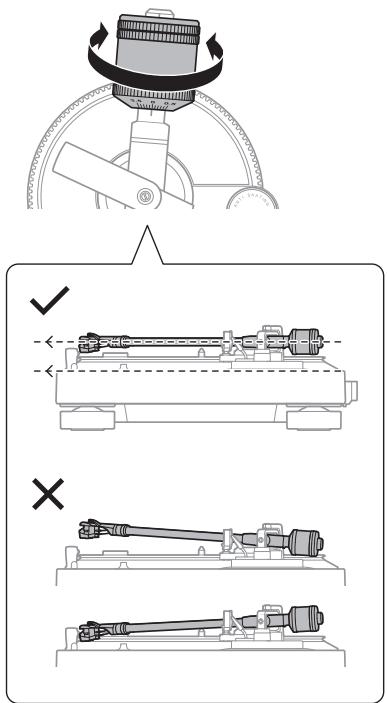

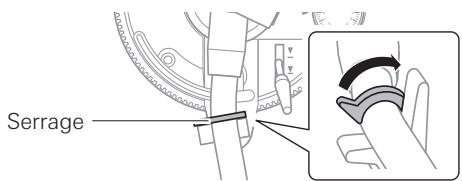

Régler l'équilibre du bras de lecture

1. Retirez la protection de la cellule.

1. Tout en maintainant légèrement le porte-cellule de sorte à ne pas bouger le bras de lecture, déverrouillez le serrage.

2. Le bras de lecture est incliné car l'équilibrage n'a pas encore été effectué.

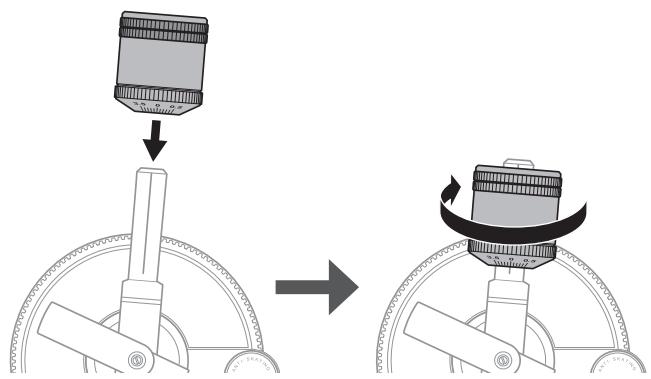

1. Tout en tenant encore légèrement le porte-cellule, tournez le contrepoids pour régler l'équilibre du bras de lecture.

2. Ajustez l'équilibre de sorte que le bras de lecture soit à niveau lorsque vous libéré le porte-cellule.

1. Reposez le bras de lecture sur le pose-bras de lecture et verrouillez le serrage.

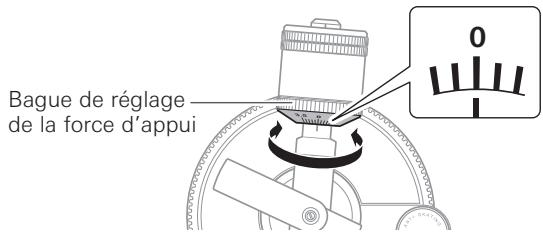

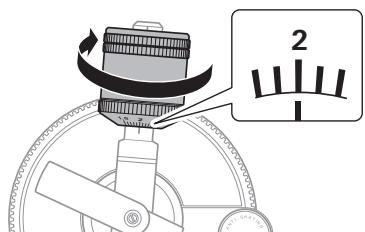

Régler la force d'appui

1. Tout en maintainant le contrepoids afin qu'il ne rouge pas, tournez la bague de réglage de la force d'appui de sorte que sa position « 0 » s'aligne avec la ligne centrale à l'arrête du bras de lecture.
2. La force d'appui n'est pas simplement réglée en tournant la bague de réglage de la force d'appui.

1. Tournez le contrepoids et la bague de réglage de la force d'appui dans le sens antihoraire (vers la gauche) jusqu'à ce que la valeur de la ligne centrale corresponde à la valeur de la force d'appui pour la cellule utilisée.

2. Reportez-vous aux specifications du fabricant de cellules en ce qui concerne la valeur de la force d'appui recommandée.

3. La valeur standard de force d'appui pour la cellule fournie avec ce produit est de 2,0 g.

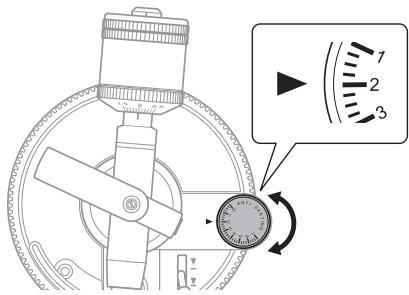

Régler l'ajustement anti-skating

Pendant la lecture du disque, une force agit sur la pointe de lecture pour la tirer vers l'intérieur. Cette force peut etre contre-balancée en reglant les mêmes valeurs pour la force anti-skating et la force d'appui.

1. Réglez le cadran de contrôle anti-skating pour avoir la même valeur que la valeur de force d'appui.

2. La valeur standard de force d'appui pour la cellule fournie avec ce produit est de 2,0 g.

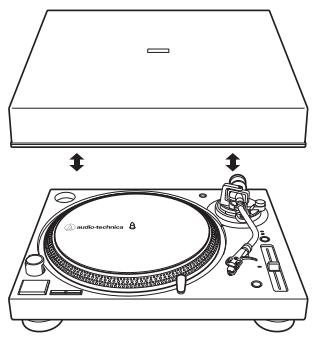

Installer/retirer le couvercle anti-poussière

• Le couvercle anti-poussière est conscience pour protéger les composants fragiles du produit lorsqu'il n'est pas utilisé. Il doit pas être enlevé pendant la lecture d'un disque.
• L'utilisation du couvercle anti-poussière pendant la lecture risque d'endommager le disque ou de dégrader le son.
• Retirez et replacez toujours le couvercle anti-poussière avec précaution.

Régler le/selecteur de pré-amplificateur

Ce produit a une fonction d'égaliser phono intégré. Vous pouvez utiliser le produit, même si vous n'avez pas d'amplificateur phono ou d'équipment connectable avec un amplificateur phono intégré en raccordant en connectant des haut-parleurs, etc.

Utilisez le sélecteur de pré-amplificateur pour régler la sortie, comme affché ci-dessous.

Équipement connecté en cours d'utilisation	Position du sélecteur de préamplificateur	Où brancher le cable audio RCA
Appareil avec entrée phono	PHONO	Prise d'entrée phono et borne de mise à la masse (terre) de l'équipment connecté
Appareil sans entrée phono	LINE	AUX ou prise d'entrée LINE de l'équipment connecté
Carte de son de PC	LINE	Prise d'entrée de ligne de carte son*1
Appareil avec port USB	LINE	Port USB de votre ordinateur*2

1 Un adaptateur audio (vendu séparément) peut être nécessaire pour connecter le cable audio RCA à la prise d'entrée de ligne de la carte son de PC.
2 Utilisez le cable USB fourni au lieu du cable audio RCA pour la connexion.

Connexion à un équipement pouvant être connecté (haut-parleurs, amplificateurs, etc.)

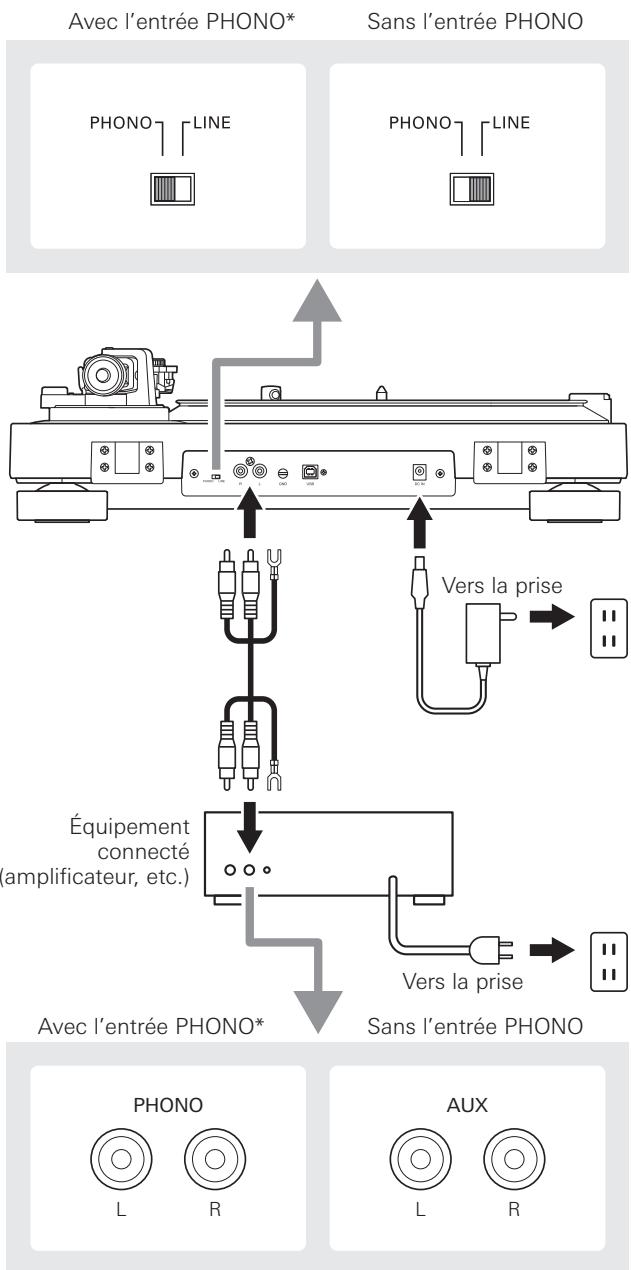

Se connecter à une source audio

Alignez les réglages pour le sélecteur de préamplificateur et branchez le cable audio RCA à une prise d'entrée qui est compatible avec l'équipment connecté utilisé (amplificateur, récepteur, haut-parleurs, carte son, etc.).

• La prise rouge du cable audio RCA correspond au canal droit (R), et la prise blanche correspond au canal gauche (L).

• En fonction de l'équipment connecté, une borne de masse (terre) peut se trouver à proximé de la prise d'entrée phono. Si tel est le cas, connectez-le à l'aide de la ligne de terre depuis le cable audio RCA. Cela empêchera un faible bourdonnement qui pourrait sinon être entendu pendant la lecture.

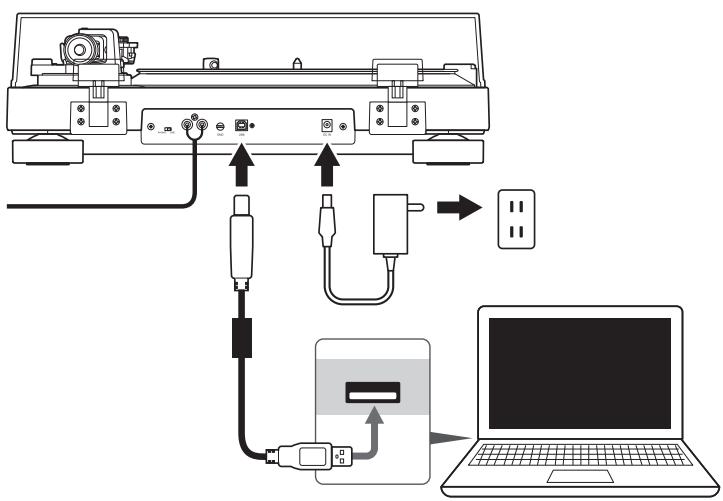

Connexion aux ordinateurs avec port USB

Suivez les réglages du sélecteur de pré-amplificateur pour connecter le cable USB fourni au port USB de votre ordinateur.

• Le cable USB fourni connecte le produit à votre ordinateur sans nécessiter de pilotes particuliers.
• Audacity (voir http://www.audacityteam.org pour plus de détails) et d'autres logiciels d'enregistrement tiers compatibles sont disponibles, et vous permettent de faire des enregistrement provenant du produit sur votre ordinateur.
• Veillez à ce que le sélecteur de pré-amplificateur est bien en position LINE.

Connector l'adaptateur secteur

Enfin, une fois toutes les connexions audio établies, branchez l'adaptateur secteur fourni sur le produit. Puis, connectez le cordon de l'adaptateur secteur sur une prise secteur pratique.

Avant la lecture d'un disque

1. Retirez la protection de la cellule.

2. Si le bras de lecture est fixé au pose-bras de lecture, déverrouillez le serrage.

1. Tournez le bouton POWER sur ON.

2. Le sélecteur de vitesse et la lampe stroboscopique s'allument.

3. Si vous le souhaitez, branchez la lampe de la pointe de lecture pour éclairer la position de la pointe sur le disque.

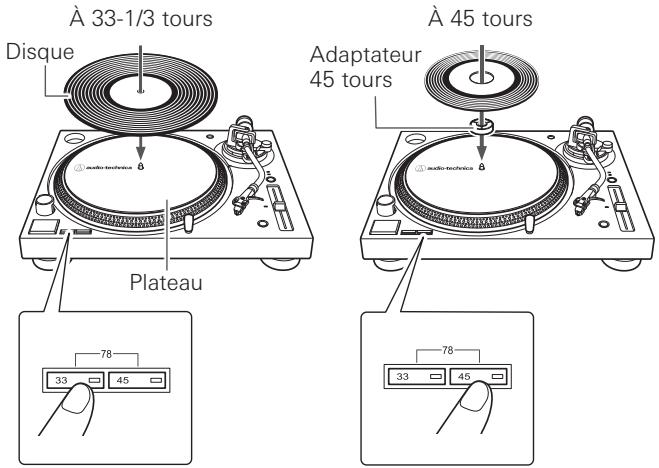

1. Placez le disque sur le plateau de sorte que l'orifice au centre soit aligné avec l'axe.

2. Lors de la lecture d'un disque 45 tours, fixez l'adaptateur 45 tours (voir le schéma à droite ci-dessous).

1. Réglez la vitesse de rotation du plateau (33/45/78) pour qu'elle corresponde à celle du disque.

2. Pour régler la vitesse du plateau à 78 tours, appuyez en même temps sur les boutons 33 et 45 tours.

Lire un disque

Baissez le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante.

1. Appuyez sur le bouton START/STOP.

Le plateau commence à tourner.

1. Relevez le bras de lecture en plaçant le levier de levage en position relevée « UP »

1. Placez le bras de lecture à l'endroit désiré (sillon) sur le disque.

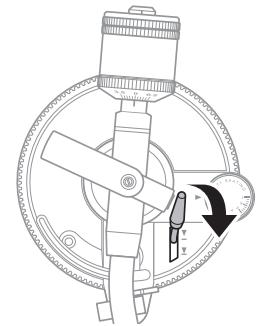

1. Abaissez le bras de lecture en baissant le levier de levage en position « DOWN ». Le bras de lecture descend lentement sur le disque et la lecture commence.

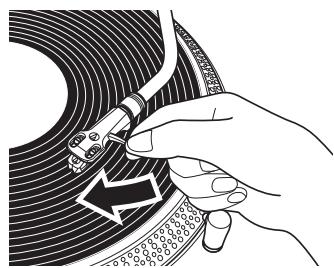

2. Sinon, vous pouvez passer les étapes de 2 à 4, utilisez alors vos doigts pour soulever le portecellule, déplacez le bras de lecture au-delà de l'emplacement souhaité sur le disque, puis baissez le portecellule pour commencer la lecture du disque.

3. Ne soumettez pas le produit à de forts impacts pendant la lecture.

Vérifier et ajuster le pitch

1. Si vous le souhaitez, Sélectionné une plage de pitch de 8 ou 16% en appuyant sur la touche de plage de tempo. Puis, déplacez le curseur de réglage du pitch vers le haut ou vers le bas pour ajuster le pitch.
2. Le curseur de réglage du pitch à une position centrale pour une valeur de variation du pitch de 0% .

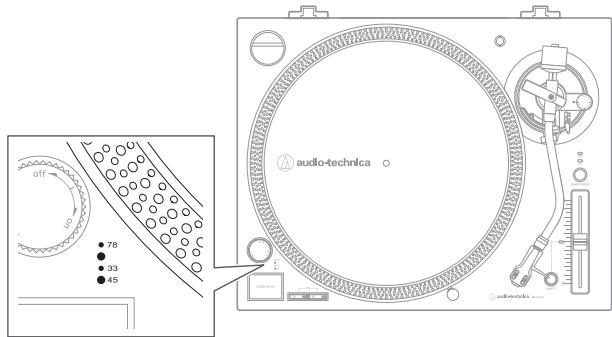

3. Lorsqu'ils sont illuminés par la lumière rouge venant d'en dessous du bouton POWER, observez les points stroboscopiques sur la péripérie du plateau. Si la rangée de points voulue semble stationnaire, le plateau tourne à la vitesse nominale voulue. Si les points semblent se déplacer vers la droite, le plateau tourne moins vite que la vitesse de rotation nominale; s'ils semble se déplacer vers la.gauche, le plateau tourne plus vite que la vitesse nominale.

1. Si vous appuyez sur le bouton QUARTZ, le verrouillage à quartz interneMaintiendra le plateau à une vitesse nominale précise, qu'elle que soit la position du curseur de réglage du pitch.

Interrompre la lecture du disque

1. ÀpRES avoir baisse le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante, levez le bras de lecture à l'aide du levier.

Arrêter le disque

1. Baissez le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante.

1. Soulevez le levier de commande de levage du bras de lecture.

1. Replacez le bras de lecture sur le pose-bras de lecture et fixez-le avec le serrage.

1. Si vous utilisez la lampe de la pointe de lecture, eteignez-la en la débranchant de la prise jack.

2. Appuyez sur le bouton START/STOP pour arrêter la rotation du plateau.

3. Le plateau ralentit et arrêté la rotation.

4. Tournez le bouton POWER sur OFF.

5. Enlevez le disque une fois que le plateau est à l'arrêt complet.

6. Pour éviter que le disque ne soit rayé et déformé, retirez-le aprèsutilisation.

7. N'utilisez pas un autre plateau que celui fourni.
8. Si le produit n'est pas utilisé pendant plus de 30 minutes, il passera en mode standby et les boutons de vitesse du plateau clignoteront. Pour sortir du mode standby, appuyez sur le bouton START/STOP, ou bien tournez le bouton POWER sur OFF, puis sur ON.

Entretien

Corps de la platine

• Lorsque le corps d'une platine est sale ou poussiéreux, débranchez d'abord le cable de l'adaptateur secteur, puis essuyez les saletés et la poussière avec un chiffon doux et sec.
• N'utilise pas de benzènes, de dissolvants, etc.
• Si vous rangez le produit pendant une longue période, débranchez le cable de l'adaptateur secteur de la prise de courant et emballez l'équipement dans du plastique; ne le laissez pas prendre l'humidité.

Bout de pointe de lecture

• Si des impuretés et des crasses sont collées à la pointe de lecture, nettoyez-la avant chaque utilisation.
• Nous vous recommendons d'utiliser un nettoyant pour pointe de lecture (venu separation) si la pointe est très sale. Nettoyez la pointe de lecture en déplaçant larosse adaptée de l'arrête vers l'avant de la pointe de lecture.

X

Remplacer la pointe de lecture

Enlever la pointe de lecture

• Outre la détérioration de la qualité du son, les disques peuvent également être endommages si la pointe de lecture de la cellule est usée.

• Une règle d'or : remplacez la pointe après 300 heures d'utilisation.
  Veillez à débrancher l'adaptateur secteur du produit de la prise.

• Enlevez le portecellule du bras de lecture.
  Fixez le bras de lecture avec le serrage puis enlevez doucement le portecellule.

• ÀpRES avoir abaisé la protection de la cellule, enlevez la pointe de lecture en tirant dans le sens de la flèche sans toucher le cantilever, le bout de la pointe et les aimants.

Installer une nouvelle pointe de lecture

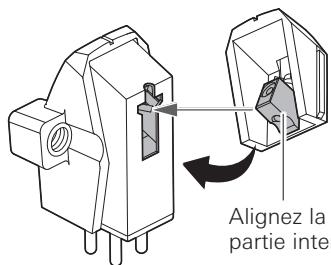

1. Montez la nouvelle pointe de lecture de remplacement sur la cellule.

Alignez la position de la partie interne saillante.

1. Installez le porte-cellule sur le bras de lecture.

Remplacer une cellule

Reportez-vous au manuel de l'utilisateur pour la cellule que vous utilisez si vous remplacez la cellule (AT-VM95E) incluse avec ce produit par une autre cellule disponible dans le commerce. Avec avoir remplaced l'ancienne cellule par une neue, vous doivent réajuster l'overhang, l'équilibre du bras de lecture et la force d'appui.

1. Enlevez le porte-cellule du bras de lecture.
2. Utilisez le serrage pour fixer le bras de lecture puis enlevez doucement le porte-cellule.
3. Enlevez la pointe de lecture de la cellule.
4. Enlevez les extrémites de fil.
   Veillez a ne pas endommager les extrémités de fil.
5. À l'aide d'un tournevis fendu non métallique vendu dans le commerce, enlevez les vis d'installation, puis enlevez la cellule du porte-cellule.
6. Reportez-vous au manuel de l'utiliser pour les instructions de montage de la nouvelle cellule et la connexion aux extrémites de fil.

1. À l'aide d'un tournevis fendu non métallique vendu dans le commerce, serrez les vis dans les deux emplacements, puis ajustez l'overhang.
2. Une fois les réglages terminés, serrez les vis solidement.
3. Fixez le porte-cellule au bras de lecture.
4. Reglez l'équilibre du bras de lecture et la force d'appui.
5. Reportez-vous à « Régler l'équilibre du bras de lecture » et « Régler la force d'appui » en p. 7.

Lors du transport de la platine

À l'aide du matériel d'emballage d'origine du produit, emballez la platine dans le sens inverse du déballage. Si vous n'vez pas de matériel d'emballage, prenez les mesures suivantes :

• Àpres avoir débranché l'adaptateur secteur de la prise, enlevez le plateau, puis emballez-le afin qu'il ne s'abîme pas. Si le produit est déplace alors que le plateau est encore en place, il peut endommager l'axe.
  Fixez le bras de lecture avec le serrage.
• Enlevez le contrepoids.
• Enlevez le portecellule du bras de lecture avec la protection de la cellule installée, puis emballez l'ensemble du portecellule afin qu'il ne s'abime pas.
• Emballez le corps de la platine avec un chiffon doux afin qu'il ne s'endommage pas.

Dépannage

Problème	Solution
Le plateau ne tourne pas.	• L'adaptateur secteur est-il branché à la prise ? Connectez l'adaptateur secteur à la prise. • La fiche de l'adaptateur secteur est-elle enlevée ? Vérifiez si la fiche est correctement fixée à l'adaptateur secteur ou non.
Le plateau tourne mais aucun son n'en sort ou le volume n'est pas assez fort.	• La protection de la cellule est-elle toujours en place ? Retirez la protection de la cellule. • Le bras de lecture est-il en position relevé ? Abaissez le bras de lecture. • Les paramètres de fonction et l'entrée pour un équipement connecté (amplificateurs, etc.) sont-ils correctement sélectionnés ? Vérifiez que les paramètres pour l'équipement connecté sont corrects. • La pointe est-elle endommagée ? Vérifiez la pointe et remplacez-la, si nécessaire. • La pointe est-elle placée correctement sur le corps de la cellule ? Vérifiez la cellule et réglez-la, si nécessaire. • Les positions de réglage pour le sélecteur de préamplificateur sont-ils corrects ? Assurez-vous que les réglages du pré-amplificateur soient corrects, ennotant les problèmes courants suivants et leurs causes : • - S'il n'y a pas de son, ou si le volume n'est pas assez fort, le produit est réglé sur la position « PHONO » et raccordé à l'entrée AUX/LINE de l'amplificateur. • - Si le volume est trop fort ou est déformé, le produit est réglé en position « LINE », et raccordé à l'entrée PHONO de l'amplificateur. • La force d'appui est-elle trop forts ? Réglez la force d'appui.
La pointe de lecture saute.	• La force d'appui est-elle trop faible ou trop forts ? Réglez la force d'appui. • L'anti-skating est-il mal réglé ? Vérifiez que l'anti-skating a été réglé sur la même valeur que la force d'appui de la cellule. • Le disque est-il déformé ? Vérifiez le disque. • Le disque est-il rayé ? Vérifiez le disque.
Il y a des vibrations.	• Le produit perçoit-il trop de vibrations du sol, des surfaces des parois, ou des haut-parleurs à proximité ? Diminuez les vibrations ou installez le produit sur une surface qui n'est pas soumise à des effets de vibrations. • Le produit est-il monté sur une surface instable ? Vérifiez que la surface sur laquelle le produit est monté est appropriée.
Il y a un bruit lorsque le disque tourne.	• Y-a-t-il des impuretés sur la pointe de lecture de la cellule ? Si des impuretés sont collées sur la pointe de lecture, nettoyez-la à l'aide d'une Brosse adaptée vendue dans le commerce.
Le son lorsque le disque tourne est trop rapide ou trop lent.	• Les régles de la vitesse sont-ils corrects pour le produit ? Utilisiez les boutons de vitesse du plateau pour sélectionner la vitesse correcte pour le type de disque en cours de lecture. • Le pitch variable est-il activé ? Appuyez sur le bouton QUARTZ ou returnez le curseur de réglage en position centrale pour enclencher le verrouillage à quartz.
Déplacer le curseur de réglage du pitch ne change rien.	• Si la LED à côté de la position centrale du curseur de réglage du pitch reste rouge lorsque le curseur est déplace, le verrouillage à quartz est enclenché. Appuyez sur le bouton QUARTZ pour désengager le verrouillage à quartz et activer le pitch variable. La LED doit s'éteindre.
Les points stroboscopiques sont difficibles à voir et/ou la lampe de la pointe de lecture est très faible.	• Le fonctionnement de l'indicateur stroboscopique est perturbé par une lumière trop vivie ou une lumière fluorescente. Tenez la main, unePOCHette de disque, etc. sur l'indicateur stroboscopique pour le protégger contre la lumière vivie.
Un bourdonnement est perçu pendant la lecture.	• La ligne à la terre est-elle correctement branchée ? Vérifiez que la ligne à la terre est correctement raccordée. • Le portecellule est-il solidement fixé au bras de lecture ? Vérifiez que la bague de verrouillage est serrée.

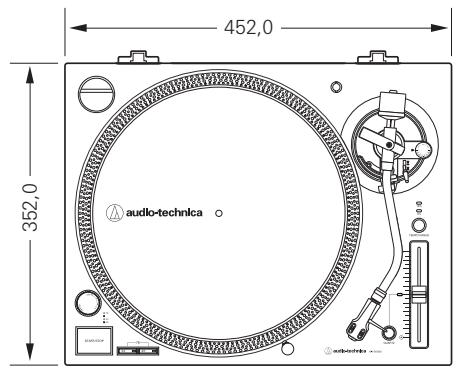

Dimensions

(Unité : mm)

Caracteristiques

\section*{Caracteristiques de la platine}

Type	3 vitesses, fonctionnement entièrement manuel
Mateur	Servomoteur CC
Mécanisme d'entrainment	Entrainement direct
Vitesses	33-1/3 tours, 45 tours, 78 tours
Plateau de la platine	Aluminium moulé
Couple de démarrage	>1,0 kgf.cm
Système de freinage	Frein électronique
Fluctuations de vitesse	<0,2% WRMS (33 tours) à 3 kHz
Rapport signal-bruit	>50 dB
Niveau de sortie
« PHONO »	4 mV nominal à 1 kHz, 5 cm/sec
« LINE (MM) »	240 mV nominal à 1 kHz, 5 cm/sec
Gain du pré-amplificateur phono	36 dB nominal, RIAA équalisé

\section*{Caracteristiques du bras de lecture}

Type	Bras de lecture en forme de S à équilibre statique
Longueur réelle	230,5 mm
Overhang	16 mm
Angle maximal d'erreur de piste	Moins de 3°
Ajustement de la force d'appuié 0 à 4 g de la pointe de lecture
Poids de cellule applicable	3,5 à 8,5 g

\section*{Caracteristiques du porte-cellule et de la cellule}

Modèle de cellule	AT-VM95E
Type de cellule	VM
Impédance de charge recommendée	47 000 ohms
Tension de sortie	4,0 mV (1 kHz, 5 cm/sec)
Pointe de lecture	0,3 × 0,7 pointe de lecture elliptique collée
Cantilever	Tuyau en-aluminium
Plage de force d'appui	1,8 à 2,2 g (2,0 g standard)
Poids de la cellule	6,1 g
Modèle de portecellule	AT-HS6
Poids du portecellule	9 g (fil de raccord inclus)
Réglage vertical du portecellule	± 5 mm

Fonction USB

A/N, N/A	USB 16 bits 44,1 kHz ou 48 kHz SéLECTIONNABLE
Interface d'ordinateur	USB 1.1 compatible Windows 7 ou version ultérieure, ou MAC OSX ou version ultérieure

\section*{Caracteristiques générales}

Alimentation requise	100 à 240 V, 50/60 Hz, 1,5 A Max.
Consommation énergétique	2,8 W
Adaptateur secteur	12 V, 3 A
Dimensions	452,0 mm × 352,0 mm × 141,6 mm (L × l × P)
Poids	8 kg (sans couvercle anti-poussière)
Accessoires	Couvercle anti-poussière, tapis de feuitre, plateau, contrepoids, porte-cellule (AT-HS6) avec cellule stéroy VM (AT-VM95E), adaptateur 45 tours, lampe de pointe de lecture, charnières pour couvercle anti-poussière, cable USB (1,9 m), cable audio RCA (env. 1,4 m), adaptateur secteur (env. 1,3 m) (AD-SA1230WD)
Pointe de remplacement (vendu séparation)	AT-VMN95E
Porte-cellule de remplacement (vendu séparation)	AT-HS6

Les caractéristiques sont susceptibles d'être modifiées sans notification préalable suite à des améliorations.
