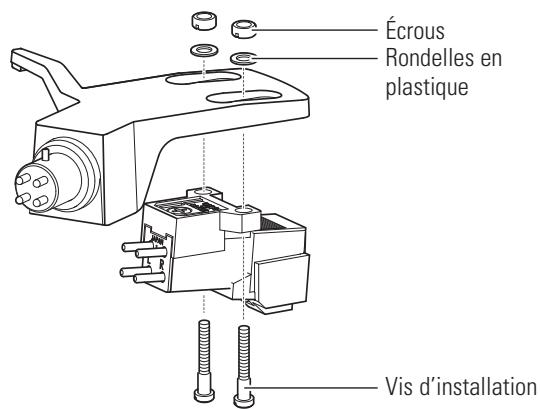

Comment remplacer la cartouche sur l'AUDIO TECHNICA AT-LP3 ?

Pour remplacer la cartouche, dévissez les vis qui fixent l'ancienne cartouche à l'armature. Débranchez les fils de la cartouche et installez la nouvelle en suivant les instructions fournies avec celle-ci. Assurez-vous que tous les fils sont correctement connectés et que la cartouche est bien alignée.

Quel type de préamplificateur dois-je utiliser avec l'AUDIO TECHNICA AT-LP3 ?

L'AUDIO TECHNICA AT-LP3 est équipé d'un préamplificateur phono intégré. Vous pouvez le connecter directement à des haut-parleurs actifs ou à un amplificateur. Si vous utilisez un préamplificateur externe, assurez-vous qu'il est compatible avec les signaux phono.

Comment nettoyer le stylus de l'AUDIO TECHNICA AT-LP3 ?

Utilisez une brosse douce conçue pour nettoyer le stylus. Passez la brosse délicatement de l'arrière vers l'avant du stylus pour enlever la poussière et les débris. Évitez d'appliquer trop de pression.

Mon tourne-disque fait un bruit de grattage, que puis-je faire ?

Un bruit de grattage peut être causé par un stylus usé ou sale. Vérifiez l'état du stylus et nettoyez-le si nécessaire. Si le problème persiste, envisagez de remplacer le stylus ou de vérifier l'alignement de la cartouche.

Comment régler le contrepoids du bras de lecture sur l'AUDIO TECHNICA AT-LP3 ?

Pour régler le contrepoids, dévissez-le légèrement et tournez-le jusqu'à atteindre la force d'appui recommandée pour votre cartouche. La plupart des cartouches nécessitent une force d'appui entre 1,5 et 2,5 grammes. Consultez le manuel de votre cartouche pour obtenir des spécifications précises.

MODE D'EMPLOI AT-LP3 AUDIO TECHNICA

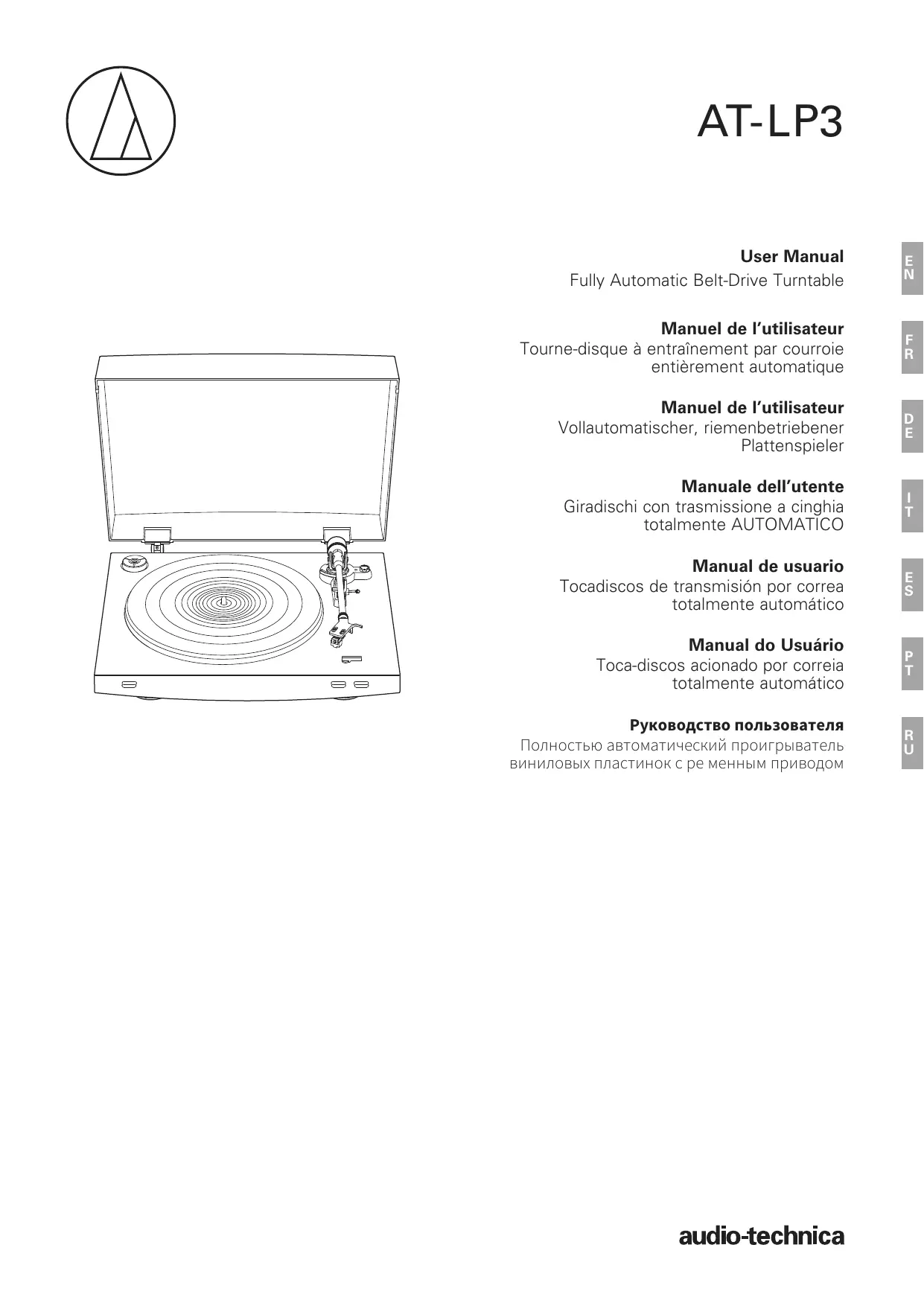

Manuel de l'utilisateur

Tourne-disque à entrainement par courroie

entière automatique

Manuel de l'utilisateur

Nous vous remercions d'avoir fait l'acquisition de ce produit Audio-Technica.

Avant utilise, merci de dire attentivement ce manuel pour vous assurer du bon usage du produit. De meme, veuillez conserver ce manuel ainsi que la garantie pour consultations ulterieures.

Ce produit n'est destiné qu'a une utilisation dans les pays suivants. Veiliez à ce que la tension d'utilisation du produit corresponde à celle utilisée dans le pays où vous vivez.

Listedes pays:Unioneuropeanne,Russia

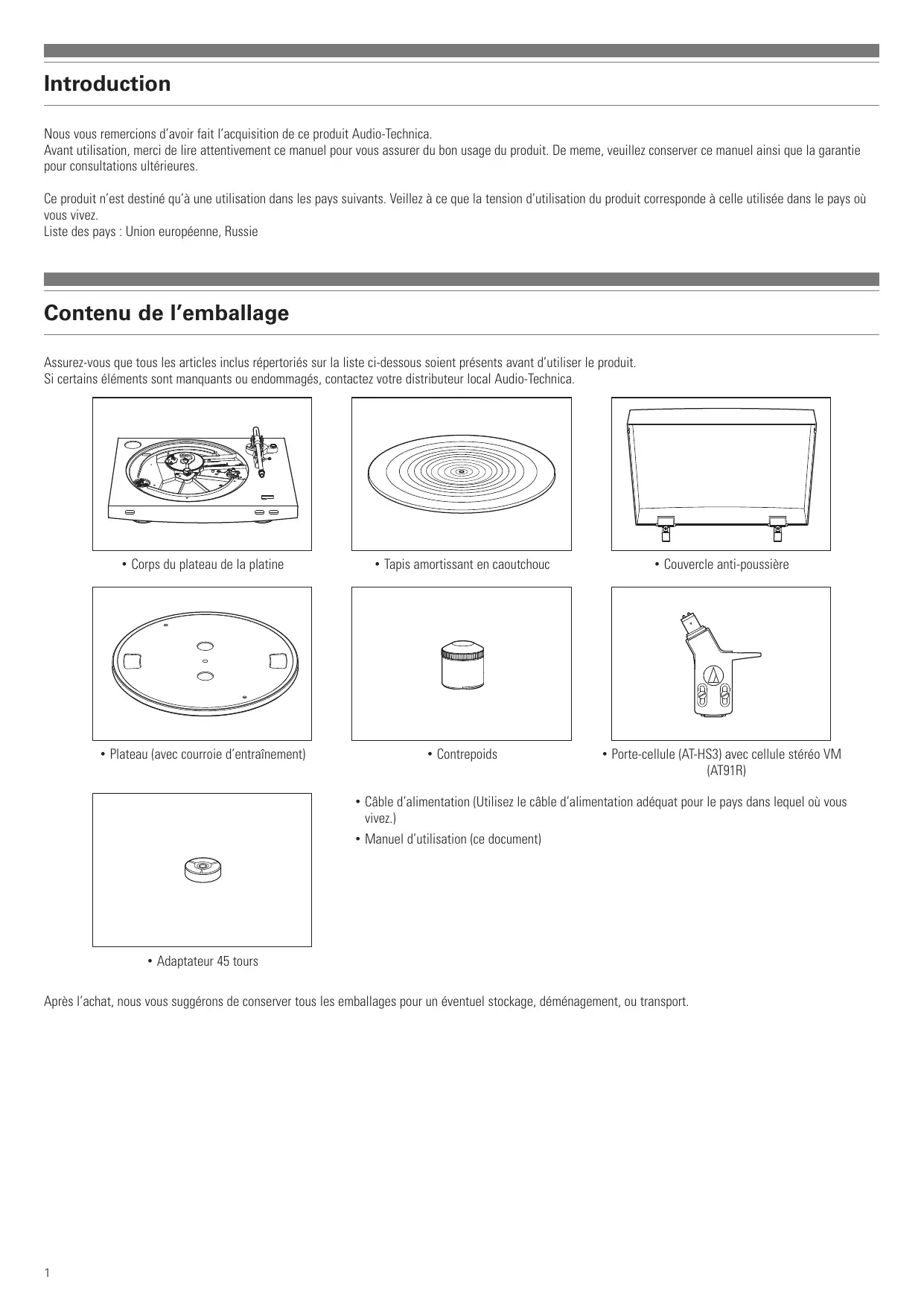

Contenu de l'emballage

Assurez-vous que tous les articles inclus répertoriés sur la liste ci-dessous soient prênts avant d'utiliser le produit.

Si certains éléments sont manquants ou endommages, contactez votre distributeur local Audio-Technica.

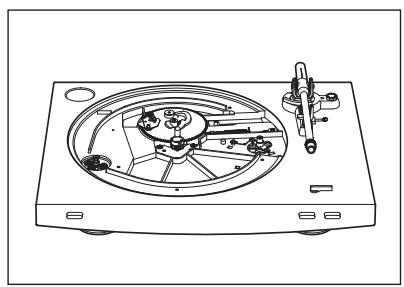

Corps du plateau de la platine

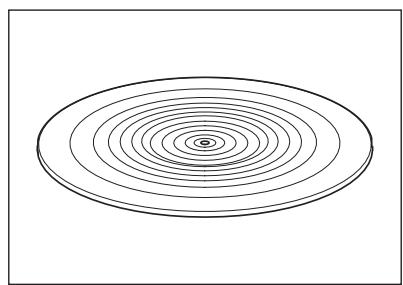

- Tapis amortissant en caoutchouc

Couvercle anti-poussiere

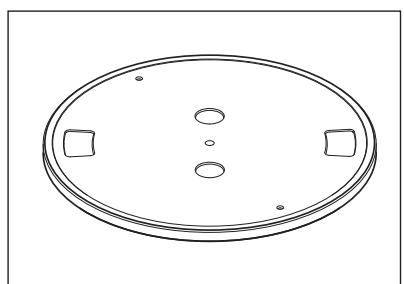

- Plateau (avec courroie d'entrainment)

Contrepoids

- Porte-cellule (AT-HS3) avec cellule stéreo VM (AT91R)

Adaptateur 45 tours

• Câble d'alimentation (Utilisez le â cable d'alimentation ajustat pour le pays dans lequel où vous visez.)
• Manuel d'utilisation (ce document)

Après l'achat, nous vous suggérons de conserver tous les emballages pour un évientuel stockage, déménagement, ou transport.

Informations importantes

Avertissement :

Pour éviter tout risque de chic électrique ou d'incendie, n'expose pas cet apparéil à la pluie ou à l'humidité.

Mise en garde :

Protéguez cet apparéil des projections et des gouttes d'eau.

Pour éviter tout risque de chocolélectrique, n'ouvre pas le boîtier.

Confiez tous travaux d'entretien à un technicien qualifié.

N'exposez pas cet équipement à des températures excessives, telles que celles de la lumière directe du soleil, d'une flamme ou autres.

Ne soumettez pas cet équipement à de forts impacts.

Placez l'appareil à proximé d'une prise de courant pour une utilisation aisée du cable d'alimentation.

En cas d'urgence, déconnectez immédiatement la prise du cable d'alimentation de l'appareil.

Ne placez pas d'objets replis de liquides, tels que des vases, sur l'appareil.

Pour eviter tout risque d'incendie, ne place pas de flammes nues (telles que des bougies allumées) sur l'appareil.

N'installez pas cet apparéil dans un espace confiné tel qu'une étagère ou un endroit similaire.

Installez cet apparéil uniquement dans des endroits avec une bonne ventilation.

Remarques d'utilisation

Corps du plateau de la platine

• Ne place pas et n'utilise pas le produit dans des endroits soumis à de fortes chaleur ou une humidité elevée, très sales ou soumis à des vibrations extrêmes.
• Le produit doit être placé sur une surface plane et lisse.

Cellule

Fixez la protection fournie sur la cellule lorsque le produit n'est pas utilisé.
- Ne touchez pas la pointe de lecture de la cellule avec votre doigt.
- Empêchez la pointe de lecture de percuter le plateau, le tapis amortissant en caoutchouc ou le bord du disque.

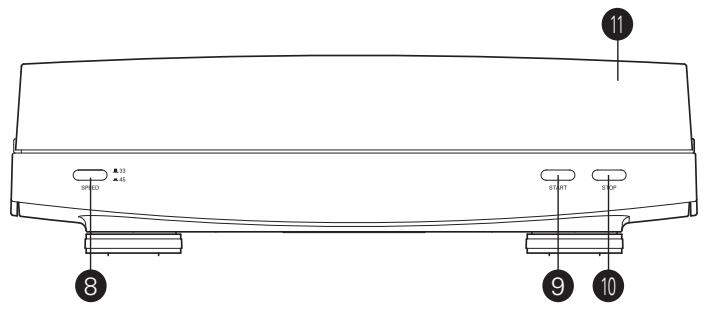

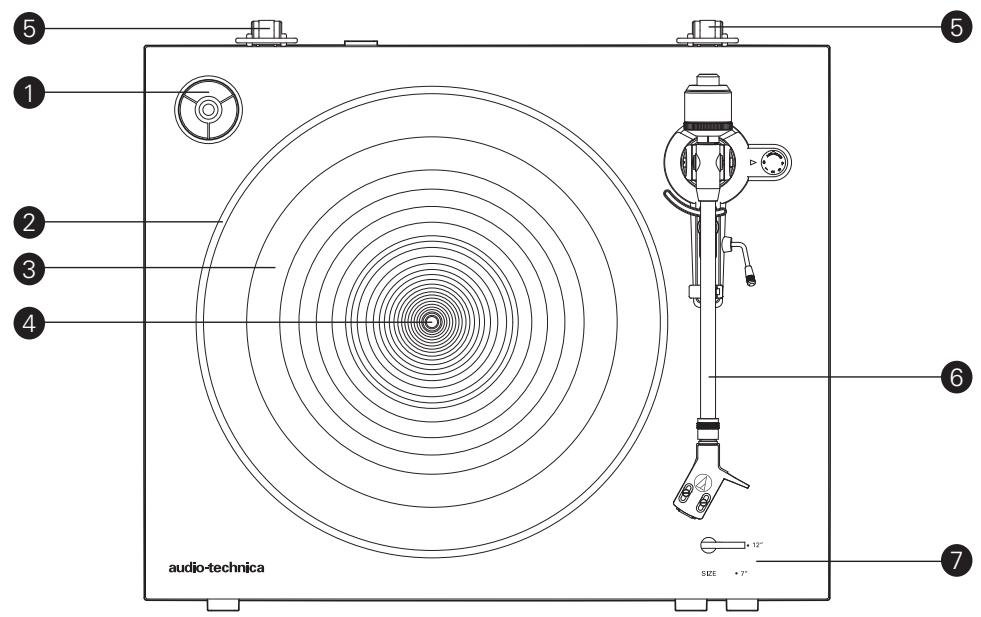

Scheme de l'ensemble

Adaptateur 45 tours (affiché dans le réceptacle) Sélectionnez la vitesse du plateau (33-1/3 ou 45 tours).
2 Plateau
3 Tapis amortissant en caoutchouc
4 Axe
Supports de charnières du couvercle anti-poussière
Points de fixation pour les charnières du couvercle anti-poussière.
6 Bras de lecture

Pour plus de détails, reportez-vous à la section "Bras de lecture" en p. 4.

7 Selecteur de taille

Permuter entre 12^ et 7^ , en fonction de la taille du disque.

Bouton de vitesse du plateau

Selectionnez la vitesse du plateau (33-1/3 ou 45 tours).

Bouton START

Fait tourner le plateau et déplace le bras de lecture.

10 Bouton STOP

Replace le bras de lecture dans sa position d'origine et arrêté le plateau.

11 Couvercle anti-poussière

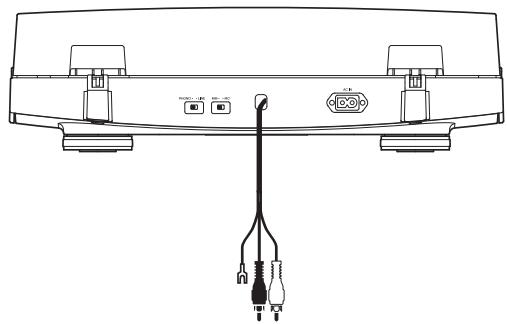

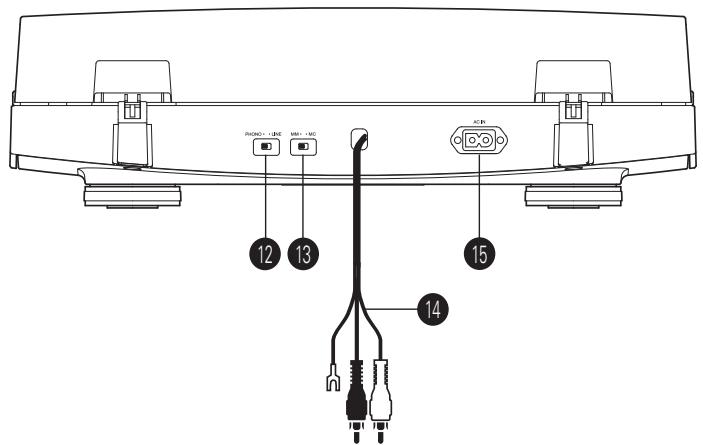

12 Selecteur de préamplificateur

Si vous utilisez un amplificateur avec une prise entree PHONO, placez le selectiveur en position PHONO. En cas de connexion d'un amplificateur à la prise AUX, placez ce selectiveur sur la position LINE.

13 Selecteur de cellule MM (VM)/MC

Si vous utilisez une cellule MM (VM), placeze ce sélecteur en position MM. Si vous utilisez une cellule MC, placeze ce sélecteur en position MC.

14 Câble audio RCA (avec âcâble de mise à la terre)

Raccordez la prise d'entrée PHONO (cable de mise à la terre à la borne de mise à la terre, si disponible) ou la prise d'entrée AUX (LINE) d'un récepteur, amplificateur ou autre équipement connecté.

15 Entrée d'alimentation

Insérez le cable d'alimentation ici.

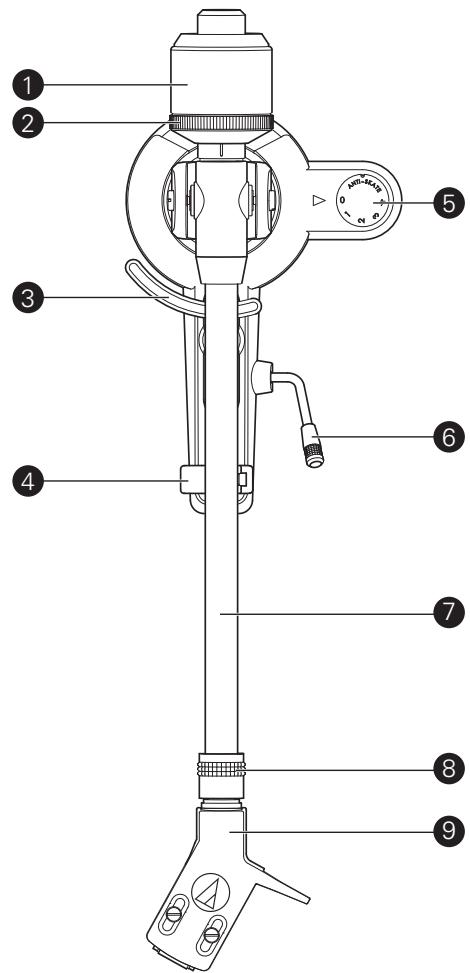

Bras de lecture

Contrepoids

Equilibre le bras de lecture et permet un réglage pour obtenir la force d'appui déquate.

Bague de réglage de la force d'appui

Utilisez pour régler la force d'appui.

3 Porte-bras de lecture

Déplace le bras de lecture verticalément vers et depuis la face du disque.

4 Pose-bras de lecture

5 Cadran de contrôle anti-skating

Pendant la lecture du disque, une force agit sur la pointe de lecture pour la tirer vers l'intérieur. Cette force peut etre contre-balancée en reglant les mêmes valeurs pour la force anti-skating et la force d'appui.

6 Levier de commande de levage du bras de lecture

Soulève le bras de lecture.

7 Bras de lecture

Bague de verrouillage

Tournez la bague vers la gauche (dans le sens anti-horaire) pour fixer le porte-cellule. Pour enlever le porte-cellule, tournez la bague vers la droite.

9 Porte-cellule et cellule

La cellule (AT91R) est montée sur le porte-cellule (AT-HS3).

Installation de la platine

Montez le produit sur une surface plane.
- Pour éviter les effets de vibrations et la pression acoustique, ne montez pas le produit à côte d'éléments tels que des haut-parleurs.
- Le produit peut percevoir des parasites s'il est place a cotoé d'une radio. Par conséquent, essayez de garder le produit éloigné des radios.
- Si le produit est proche d'équipements (telephone portable, etc.) qui émettent de fortes perturbations de radio, des bruits parasites peuvent survenir.

Placement du plateau et du tapis amortissant en caoutchouc

Ce produit nécessite un peu de montage avant de l'utiliser pour la première fois.

Ne connectez pas le cable d'alimentation jusqu'à ce que le montage soit terminé.

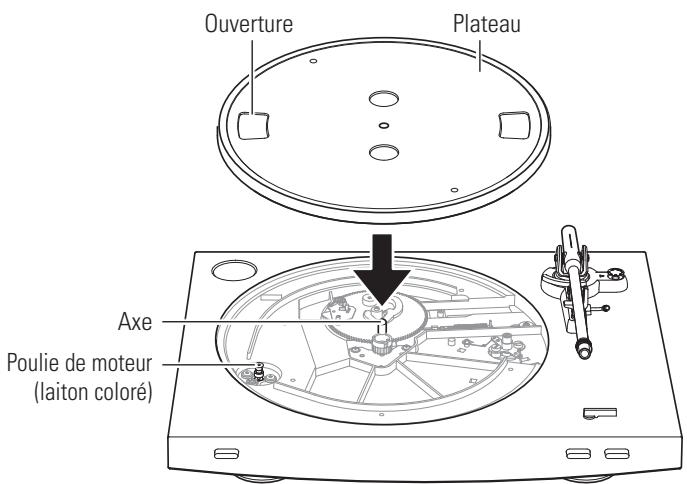

1. Placez le plateau sur I'axe.

Assurez-vous que le plateau est correctement installé sur l'axe.

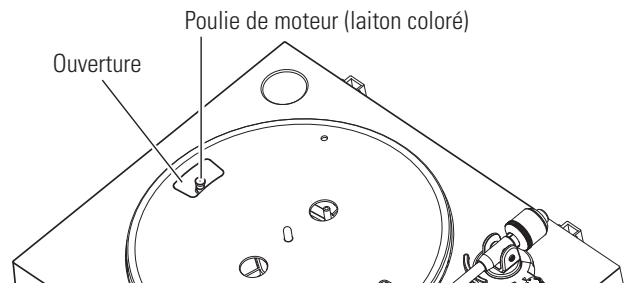

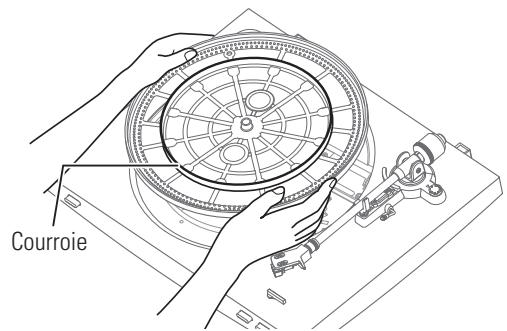

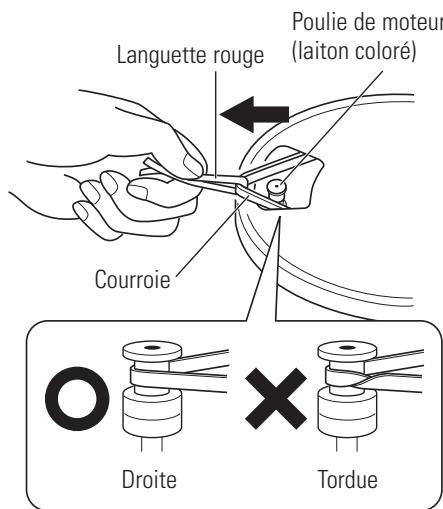

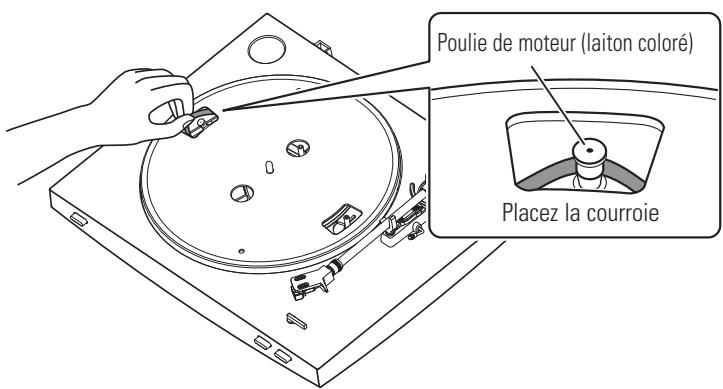

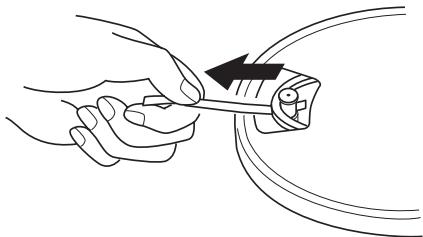

2. Placez la courroie sur la poulie du moteur (laiton coloré).

• Alignez une des ouvertures du plateau avec la poulie du moteur en laiton, et, tout en tirant les deux extrémités de la languette rouge qui est fixée sur la couroie, placez la couroie sur la poulie du moteur, selon le schéma. Tout en effectuant cette opération, voirlez à ne pas tordre la couroie.

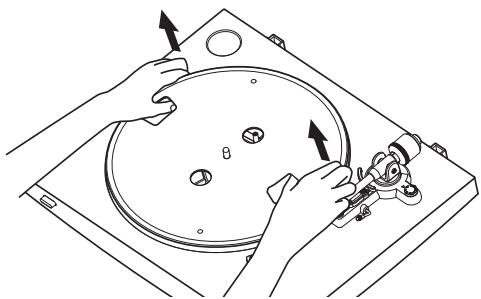

1. Déposez la languette rouge de la courroie.

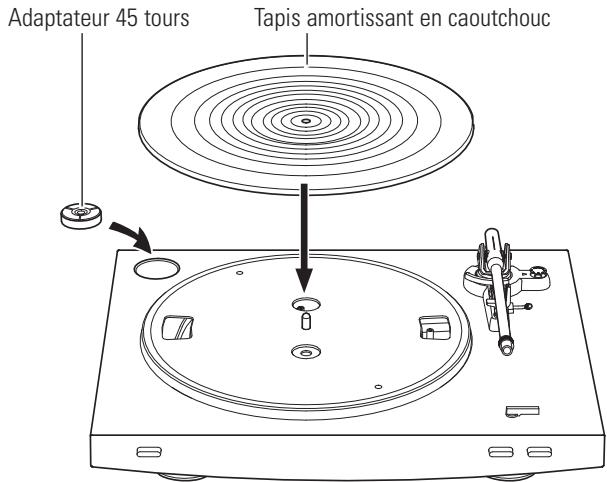

4. Placez le tapis amortissant en caoutchouc sur le plateau.

• Àprouv avoir place le tapis amortissant en caoutchouc, placez l'adaptateur 45 tours dans l'espace prévu à cet effet dans le coin supérieur gauche.

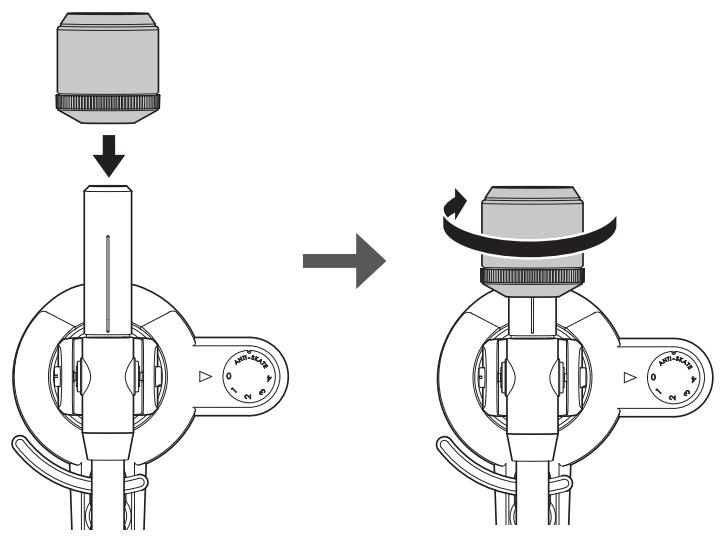

Montage du bras de lecture

1. Insérez le porte-cellule dans la bague de verrouillage.

2. Maintenez les bords gauche et droit du porte-cellule afin de ne pas endommager la pointe de lecture ou couper les fils de la cellule.

1. Une fois le portecellule insere, tournez la bague de verrouillage dans le sens anti-horaire (vers la gauche).

1. Avec la bague de réglage de la force d'appui face vers l'avant, fixez le contrepoids à l'arrière du bras de lecture, et tournez-le lentement dans le sens anti-horaire (vers la gauche).

Équilibre du bras de lecture et force d'appui

Afin que la cellule peroïve correctement le son des rainures du disque, l'équilibre du bras de lecture et la force d'appui soit être régés pour s'adapter aux specifications de la cellule. Si l'équilibre du bras de lecture et la force d'appui ne sont pas correctement ajustés, le disque ou la pointe de lecture de la cellule peuvent s'endommager.

• Ne faites pas glisser la pointe de lecture de la cellule sur le disque ou le tapis amortissant en caoutchouc lors du réglage de l'équilibre du bras de lecture ou de la force d'appui. Dans un tel cas, la pointe de lecture peut s'endommager.

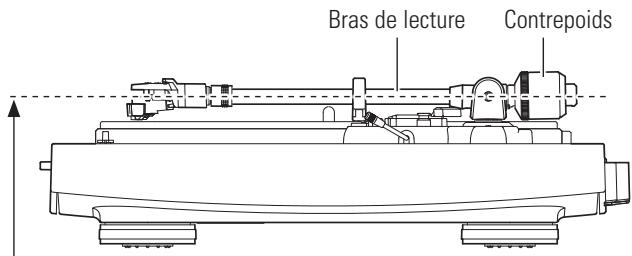

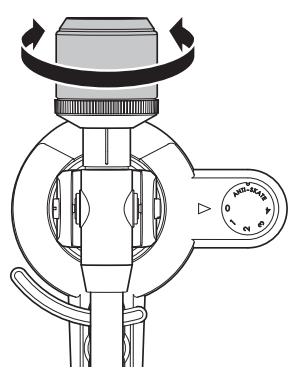

Réglage de l'équilibre du bras de lecture

1. Retirez le protecteur de cellule.

1. Tout en maintainant le porte-cellule, déposez l'attaché-câble utilisé pour fixer le bras de lecture au moment de la livraison.

2. Tout en tenant encore légèrement le porte-cellule, tournez le contre-poids pour régler l'équilibre du bras de lecture.

3. Ajustez l'équilibre de sorte que le bras de lecture soit à niveau lorsque vous libéré le porte-cellule.

Ajustez de sorte que le bras de lecture soit niveau

1. Reposez le bras de lecture sur le pose-bras de lecture.

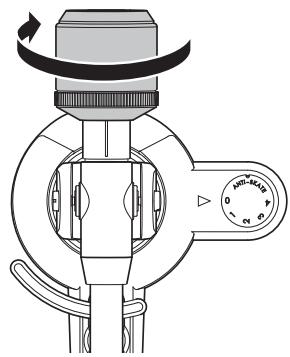

Réglage de la force d'appui

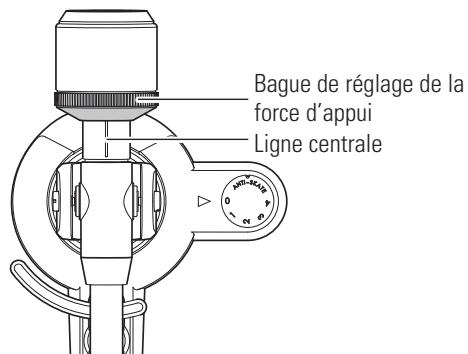

1. Tout en maintainant le contrepoids afin qu'il ne rouge pas, tournez la bague de réglage de la force d'appui de sorte que sa position "0" s'aligne avec la ligne centrale à l'arrière du bras de lecture (la force d'appui n'est pas simplement réglée en tournant la bague de réglage de la force d'appui).

1. Tournez le contrepoids et la bague de réglage de la force d'appui dans le sens anti-horaire jusqu'à ce que la valeur de la ligne centrale corresponde à la valeur de la force d'appui pour la cellule utilisée.

2. Reportez-vous aux specifications du fabricant de cellules en ce qui concerne la valeur de la force d'appuii recommandée.

3. La valeur de force d'appui pour la cellule fournie avec ce produit est de 2,0 g.

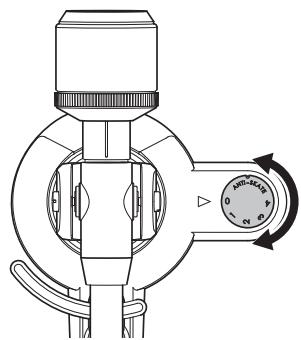

Réglage de l'ajustement anti-skating

Pendant la lecture du disque, une force agit sur la pointe de lecture pour la tirer vers l'intérieur. Cette force peut être contre-balancée en réglient les mêmes valeurs pour la force anti-skating et d'appui.

1. Réglez le cadran de contrôle anti-skating pour avoir la même valeur que la valeur de force d'appui.

2. La valeur de force d'appui pour la cellule fournie avec ce produit est de 2,0 g.

Installation/dépose du couvercle anti-poussière

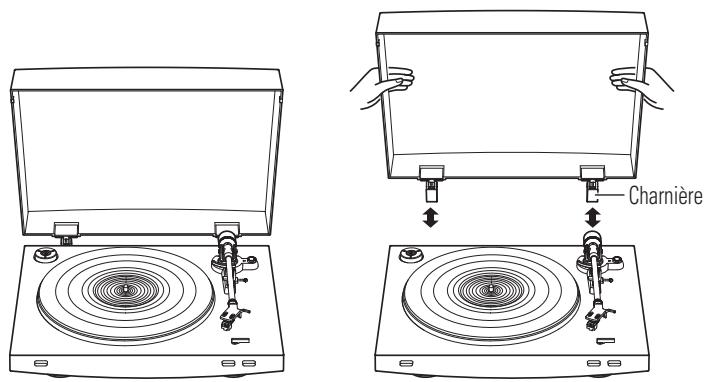

Lors de la fixation du couvercle anti-poussière, inséréz les charnières du couvercle anti-poussière dans les deux supports de charnière à l'arrière du corps. Lors du retrait du couvercle anti-poussière, tirez doucement le couvercle anti-poussière hors des supports de charnière.

Réglage du sélecteur de cellule MM (VM)/MC

Si vous utilisez une cellule à aimant mobile (MM ou VM), placeze ce sélecteur en position MM. Si vous utilisez une cellule à bobine mobile (MC), placeze ce sélecteur en position MC.
- Ce sélecteur est réglé sur la position MM au moment de l'achat. Il s'agit du réglage correct pour la cellule stéreo AT91R VM fournie avec le produit.

Réglage du/selecteur de préamplificateur

Ce produit a une fonction d'égaliser phono intégré. Vous pouvez utiliser le produit, même si vous n'avez pas d'amplificateur phono ou d'équipement connecté avec un amplificateur phono intégré.

Utilisez le sélecteur de préamplificateur pour régler la sortie, comme affché ci-dessous.

Équipement connecté en cours d'utilisation	Position du sélecteur de préamplificateur	Où brancher le cable audio RCA
Appareil avec entrée phono	PHONO	Prise d'entrée phono et borne de mise à la masse (terre) de l'équipement connecté
Appareil sans entrée phono	LINE	AUX ou prise d'entrée LINE de l'équipement connecté
Carte son de PC	LINE	Prise d'entrée LINE de carte son de PC*1

^11 Un adaptateur audio (vendu séparation) sera peut-être nécessaire pour brancher le cable audio RCA à la prise d'entrée LINE de la carte son du PC.

Raccordement de l'appareil

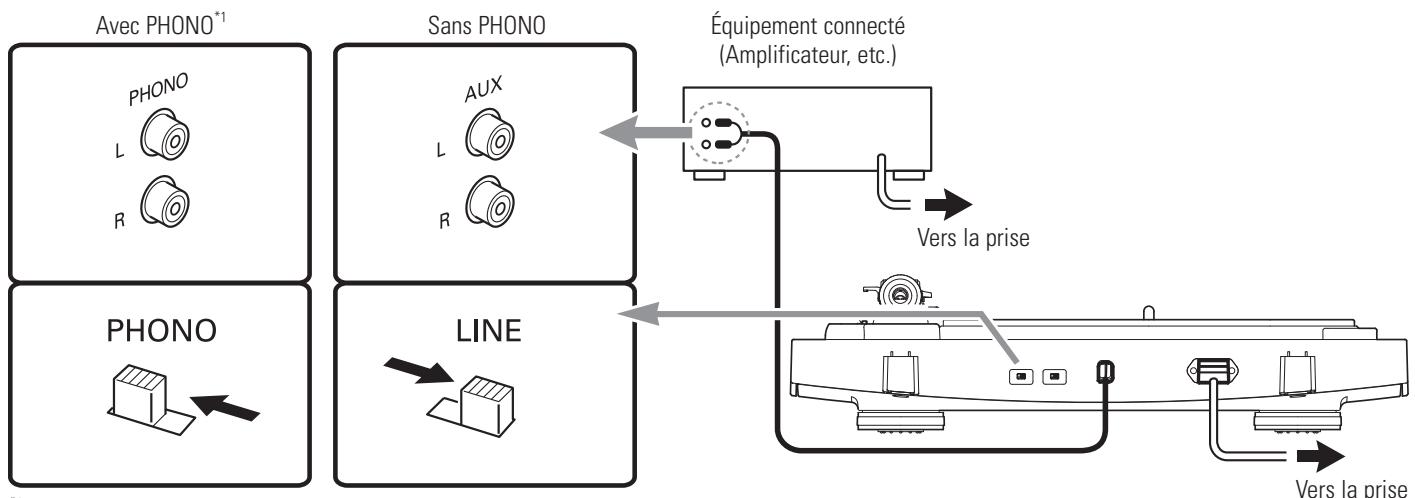

Alignez les réglages pour le sélecteur de préamplificateur et branchez le cable audio RCA à une prise d'entrée qui est compatible avec l'équipment connecté utilisé (amplificateur, récepteur, haut-parleurs actifs, carte son, etc.).

• La prise rouge du cable audio RCA correspond au canal droit (R), et la prise blanche correspond au canal gauche (L).

^+1 En fonction de l'équipment connecté que vous utilisez, une borne de masse (terre) devra peut-être être présente à proximité de la prise d'entrée phono. Si tel est le cas, raccordez le cable de masse du cable audio RCA à ce dernier. Cela empêchera un faible bourdonnement qui pourrait sinon être entendu pendant la lecture.

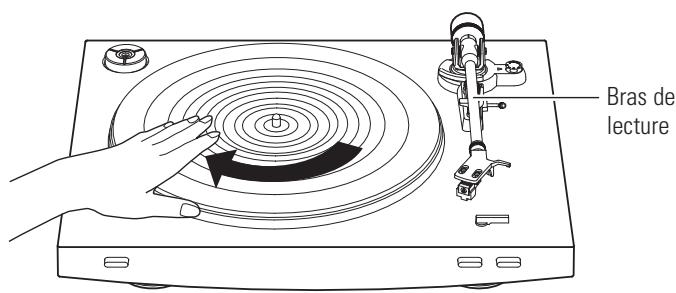

Rotation du plateau

1. Faites tournier dix fois le plateau en vous aidant de vos mains.

• Soulevez le levier de commande du bras de lecture. Faites tourner lentement, à la main, la platine à dix reprises dans le sens de la flèche.
• Veuillez maintainir le bras de lecture pour éviter qu'il ne rouge. Cette étape permet de réinitialiser le mécanisme automatique, de vous débarrasser des torsades dans la couroie et de vous assurer que la couroie roule en douceur le long du bord d'entrainment sous plateau.

Raccordement du cable d'alimentation

Ce produit n'a pas d'interrupteur d'alimentation. un courant de veille parcourt en permanence le produit, même lorsqu'il n'est pas utilisé; débranchez la fiche du cable d'alimentation de la prise lorsque le produit n'est pas utilisé pendant une longue période de temps.

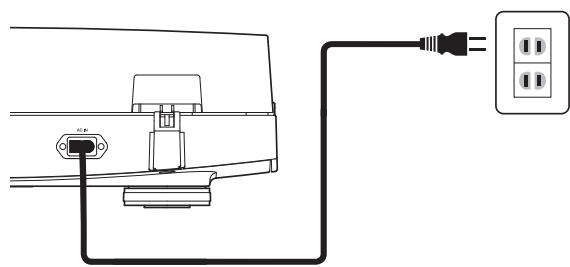

1. Branchez la fiche du cable d'alimentation à la prise.

• Pour une question de sécurité, soulevez le bras de lecture en levant le levier jusqu'à la position "UP".
• Branchez la fiche du cable d'alimentation à la prise sans enlever la protection de la cellule. Si le plateau tourne, appuyez sur le bouton STOP sans toucher le bras de lecture, puis patientez jusqu'à ce que le bras de lecture revienne dans sa position d'origine.
• Si vous mettez un disque immidiatement après avoir inséré le cable d'alimentation, le son émis peut être déformé. Patientez un peu (environ 30 secondes) après avoir branché la fiche du cable d'alimentation dans la prise avant de lancer la lecture du disque.

Avant la lecture d'un disque

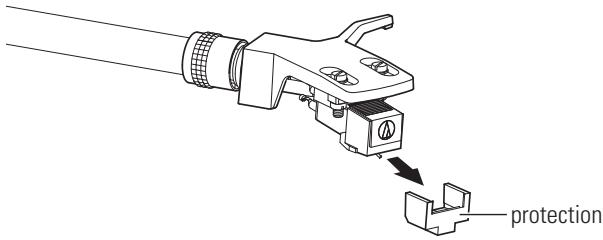

1. Retirez le protecteur de cellule.

Tirezaprotectionversl'avantpourlenlever.
- Appliquer une force vers le bas peut avoir pour conséquence que la pointe se détache du corps. Seul un faible volume est émis si la pointe s'est détachée, ou est sur le point de se détacher, reportez-vous alors à "Remplacement de la pointe" en p. 10 pour rattacher la pointe correctement.

2. Placez le disque sur le tapis amortissant en caoutchouc de sorte que l'orifice au centre soit aligné avec l'axe.

• Lors de la lecture d'un disque 45 tours avec un large trou central, fixez l'adaptateur 45 tours (voir le côte droit du diagramme ci-dessous).

Adaptateur 45 tours

Fonctionnement automatique

Baissez le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante.

1. Sélectionnéz la taille avec le sélecteur de taille.

• Sélectionnez "12" pour un disque LP avec un diamètre de 12", et "7" pour un disque 45 tours avec un diamètre de 7".

2. Appuyez sur vitesse à l'aide du bouton de vitesse du plateau.

• Sélectionnez "33" pour un disque 33 -1/3 tours, et "45" pour un disque 45 tours.

3. Appuyez sur le bouton START.

• Ne cognez pas le produit alors que le disque tourne.
• Ne permutez pas la sélection de taille du disque pendant que le disque tourne. Le produit pourraitenser un dysfonctionnement.

Fonctionnement manuel

Baissez le volume de l'amplificateur, des haut-parleurs, etc., de manière suffisante.

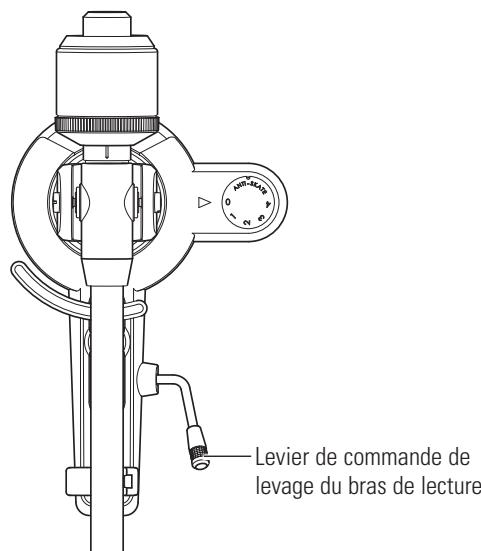

1. Relevez le bras de lecture en plaçant le levier de levage en position relevée "UP".

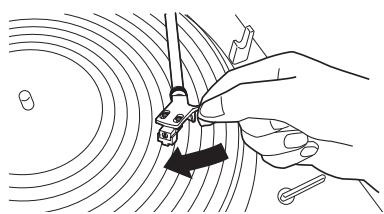

1. Placez le bras de lecture à l'endetroit désiré (sillon) sur le disque.

1. Abaissez le bras de lecture en baissant le levier de levage en position "DOWN." Le bras de lecture descend lentement sur le disque et la lecture commence.

2. Sinon, vous pouvez passer les étapes de 1 à 3, et utilisez le petit levier sur le porte-cellule afin de positionner le bras de lecture sur l'endroit désire du disque. Puis abaissez avec précaution le bras sur le disque.

3. Ne soumettez pas le produit à de forts impacts pendant la lecture.

Interrompre la lecture du disque

1. ÀpRES avoir baissé le volume de l'amplificateur, des hautparleurs, etc., de maniere suffisante, levez le bras de lecture à l'aide du levier.

Arrêt du disque

Lorsque la lecture du disque est arrivée à la fin, le bras de lecture revient automatiquement au pose-bras de lecture.

Pour arrêter manuellement le disque, effectuez les opérations suivantes.

1. Baissez le volume de l'amplificateur, des haut-parleurs, etc., de maniere suffisante.

2. Appuyez sur le bouton STOP.

3. Dès que le disque s'arrête, le bras de lecture revient automatiquement au pose-bras de lecture.

1. Enlevez le disque une fois que le plateau est à l'arrêt complet.

2. Lorsque le bras de lecture atteint l'extrémité (centre) du disque, il se lève automatiquement et revient sur le pose-bras de lecture. N'interférez pas dans son déplacement. Le produit pourrait présenter un dysfonctionnement. Si le bras de lecture ne se lève pas et ne revient pas sur le pose-bras de lecture, appuyez sur le bouton STOP pour terminer cette opération.

3. Si le tapis amortissant en caoutchouc est sali, il peut aisément rayer le disque, enlevez donc regulierement le tapis amortissant en caoutchouc et enlevez toutes les impuretés.
4. Pour éviter que le disque ne soit rayé et déformé, enlevez-le après'utilisation.
5. N'utilise pas de stabilisateur de disque.
6. N'utilise pas un autre plateau que celui foumi.
7. Ce produit n'est pas conscience pour les DJ. Ne touche pas le disque ou le plateau pendant que le disque tourne.

Entretien

Corps du plateau de la platine

• Lorsque le corps d'une platine est sale ou poussiéreux, débranchez d'abord la fiche du cable d'alimentation, puis essuyez les impuretés et poussières avec un chiffon doux et sec.
• N'utilise pas de benzènes, de dissolvants, etc.
• Lors du stockage du produit pendant une longue période, débranche la fiche du cable d'alimentation de la prise et enroulez l'equipement dans un emballage plastique; évitez qu'il ne prenne l'humidité.

Pointe de lecture

• Si des impuretés et des crasses sont collées à la pointe de lecture, nettoyez-la à l'aide d'une Brosse adaptée vendue dans le commerce.
• Nous vous recommendons d'utiliser un nettoyant pour pointe de lecture (vendu séparément) si la pointe est très sale. Nettoyez la pointe de lecture en déplaçant la Brosse adaptée de l'arrière vers l'avant de la pointe de lecture.

Remplacement de la pointe de lecture

Enlever la pointe de lecture

• Outre la détérisération de la qualité du son, les disques peuvent également être endommagés si la pointe de lecture de la cellule est usée.
• Une règle d'or : remplacez la pointe après 300 à 500 heures d'utilisation.

• Veiliez à débrancher la fiche du cable d'alimentation du produit de la prise.

• Enlevez le porte-cellule du bras de lecture.

• Maintenez le bras de lecture fermement ; puis, enlevez doucement le portecellule.

• Enlevez la protection de la cellule.

• Enlevez la pointe en tirant dans le sens de la flèche.

Installation d'une nouvelle pointe de lecture

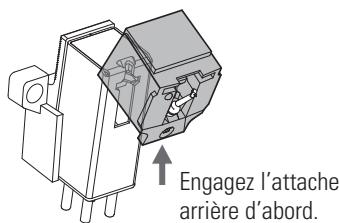

1. Montez la nouvelle pointe de lecture de remplacement sur la cellule.

1. Installes la protection sur la cellule.
2. Installee le portecellule sur le bras de lecture.

Remplacement par une nouvelle cellule

Reportez-vous au manuel d'utilisation pour la cellule que vous utilisez si vous remplacez la cellule (AT91R) incluse avec ce produit par une autre cellule vendue dans le commerce. Avres avoir remplace l'ancienne cellule par une neuve, vous nevez reajuster I'overhang, I'équilibre du bras de lecture et la force d'appui.

1. Enlevez le porte-cellule du bras de lecture.
2. Maintenez le bras de lecture fermement ; puis, enlevez doucement le portecellule.
3. Enlevez la pointe de la cellule.
4. Reportez-vous à "Enlever la pointe de lecture" en p. 10.
5. Enlevez les fils de cable.
6. Veiliez à ne pas endommager les fils de câbles.
7. À l'aide d'un tournevis fendu non métallique vendu dans le commerce, enlevez les vis d'installation, puis enlevez la cellule du porte-cellule.
8. Reportez-vous au manuel d'utilisation pour les instructions de montage de la nouvelle cellule.

1. À l'aide d'un tournevis fendu non métallique vendu dans le commerce, serrez les vis dans les deux emplacements, puis ajustez l'overhang.

2. Reportez-vous à "Réglage de l'overhang" en p. 12.

3. Une fois les réglages terminés, serrez les vis solidement.

4. Fixez le porte-cellule au bras de lecture.

5. Reglez l'équilibre du bras de lecture et la force d'appui.
6. Reportez-vous à "Equilibre du bras de lecture et force d'appui" en p. 6 pour effectuer les ajustements.

Remplacement de la courroie

• La couroie est un élément consommable. Remplacez la couroie si la vitesse de lecture ralentit ou tourne de manière irrégulière. comme règle d'or, nousuggérons de remplacer la couroie une fois par an.

• Avant de remplacer la couroie, veillez à débrancher la fiche du cable d'alimentation du produit, de la fiche.

• Déposez le tapis amortissant en caoutchouc.

• Déposez le plateau, tournez le plateau, puis enlevez l'ancienne courroie.

• Placez vos pouces dans les ouvertures et tirez fortement vers le haut.

1. Placez la nouvelle courroie autour du cercle interieur.

2. Veiliez à ce que la courroie ne se torde pendant l'opération.

1. Fixez le plateau.

2. Alignez une des ouvertures avec la position de la poulie du moteur (laiton coloré).

1. Placez la courroie sur la poulie du moteur (laiton coloré).

2. Saisissez la courroie attachée à l' étape 3 et, tout en la tirant, placez-la sur la poulie du moteur.

Remplacement de la courroie

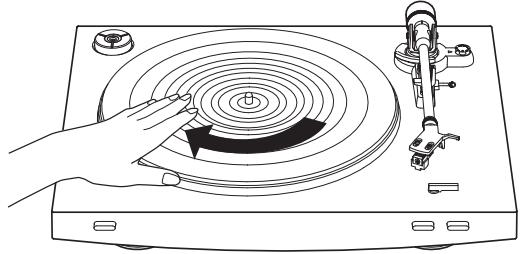

1. Faites tourner dix fois le plateau en vous aidant de vos mains.

2. Soulevez le levier de commande du bras de lecture. Faites tourner lentement, à la main, la platine à dix reprises dans le sens de la flèche.

Lors du transport de la platine

À l'aide du matériel d'emballage d'origine du produit, emballez la platine dans le sens inverse du déballage. Si vous n'vez pas de matériel d'emballage, prenez les mesures suivantes :

• Àpres avoir débranché la fiche du cable d'alimentation de la prise, enlevez le tapis amortissant en caoutchouc et le plateau, puis emballez-les afin qu'ils ne s'abîment pas.
• Utilisez une corde ou quelque chose de semble pour attacher le bras de lecture au pose-bras de lecture afin qu'il ne rouge pas.
• Enlevez le contrepoids.
• Enlevez le porte-cellule du bras de lecture avec la protection fixée à la cellule, puis emballez l'ensemble du porte-cellule afin qu'il ne s'abîme pas.
• Emballez le corps de la platine avec du papier ou un chiffon doux afin qu'il ne s'endommage pas.

Réglage de l'overhang

La position de la cellule doit être définie avec précision (réglage de l'overhang) lors du montage d'une cellule ou d'un porte-cellule autre que celui foumi.

1. Montez la cellule pour qu'elle soit parallèle au portecellule.

2. Faites correspondre les positions de la cellule et du porte-cellule au schéma ci-dessous et montez la cellule afin qu'elle soit parallèle au porte-cellule.

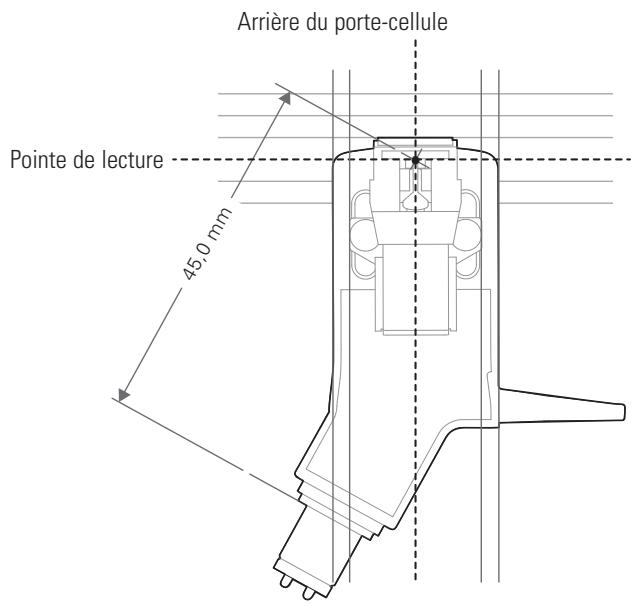

Guide pour le réglage de l'overhang

Cette illustration est à taille réelle.

Placez le porte-cellule sur le schéma ci-dessous, puis réglez la pointe de lecture de la nouvelle cellule le long des lignes pour la "Pointe de lecture" de la cellule.

1. Installez la cellule afin qu'elle soit perpendicular au haut du porte-cellule.

Avant du portecellule

Dépannage

Problème	Solution
Le plateau ne tourne pas.	• La fiche du cable d'alimentation est-elle branchée à la prise ? Branchez la fiche du cable d'alimentation à la prise. • La couroie a-t-elle glissé du plateau ? Placez correctement la couroie sur le plateau. • La couroie est-elle placée sur la poulie du moteur ? Assurez-vous que la couroie soit placée correctement sur la poulie du moteur (laiton coloré). • La couroie a-t-elle été endommagée ? Remplacez-la par une neuve.
Le plateau tourne mais aucun son n'en sort ou le volume n'est pas assez fort.	• Les paramètres de fonction et l'entrée pour un équipement connecté (amplificateurs, etc.,...) sont-ils correctement sélectionnés ? Vérifiez que les paramètres pour l'équipement connecté sont corrects. • La pointe est-elle endommagée ? Vérifiez la pointe et remplacez-la, si nécessaire. • La pointe est-elle placée correctement sur le corps de la cellule ? Vérifiez la cellule et réglez-la, si nécessaire. • Les positions de réglage pour le sélecteur de préamplificateur sont-ils corrects ? Assurez-vous que les régles du pré-amplificateur soient corrects, en notant les problèmes courants suivants et leurs causes : - S'il n'y a pas de son, ou si le volume n'est pas assez fort, le produit est réglé sur la position "PHONO" et raccordé à l'entrée AUX/LINE de l'amplificateur. - Si le volume est trop fort ou est déformé, le produit est réglé en position "LINE", et l'équipement connecté est raccordé à l'entrée PHONO. • La force d'appui est-elle trop forts ? Réglez la force d'appui.
La pointe saute.	• La force d'appui est-elle trop faible ? Réglez la force d'appui. • L'anti-skating est-il mal réglé ? Vérifiez que l'anti-skating a été réglé sur la même valeur que la force d'appui de la cellule. • Le disque est-il déformé ? Vérifiez le disque. • Le disque est-il rayé ? Vérifiez le disque.
Il y a des vibrations.	• Le produit perçoit-il trop de vibrations du sol, des surfaces des parois, ou des haut-parleurs à proximité ? Diminuez les vibrations ou installez le produit sur une surface qui n'est pas soumise à des effets de vibrations. • Le produit est-il monté sur une surface instable ? Vérifiez que la surface sur laquelle le produit est monté est appropriée.
Il y a un bruit lorsque le disque tourne.	• Y-a-t-il des impuretés sur la pointe de lecture de la cellule ? Si des impuretés sont collées sur la pointe de lecture, nettoyez-la à l'aide d'une Brosse adaptée vendue dans le commerce.
Le son lorsque le disque tourne est trop rapide ou trop lent.	• Le réglage de la vitesse est-il correct pour ce produit ? Utilisez le bouton de vitesse de plateau pour sélectionner la vitesse correcte pour le type de disque en cours de lecture.
La vitesse de lecture ralentit ou la rotation est irrégulière.	• La couroie est-elle détendue ? Remplacez-la par une neuve.
On entend un bourdonnement pendant la lecture.	• La ligne à la terre est-elle correctement branchée ? Vérifiez que la ligne à la terre est correctement raccordée. • Le porte-cellule est-il solidement fixé au bras de lecture ? Vérifiez que la bague de verrouillage est serrée.

Dimensions

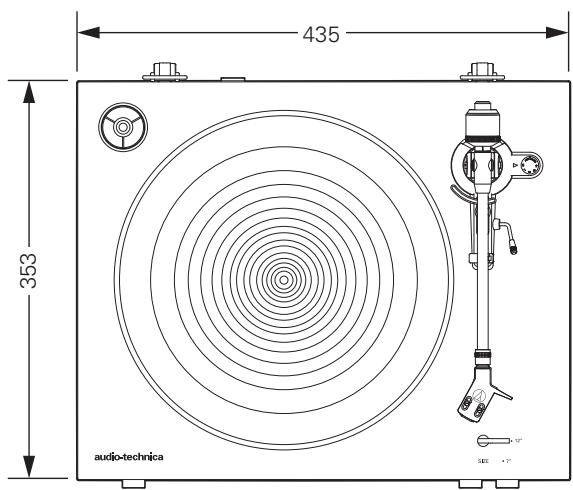

(Unité : mm)

Specifications

\section*{Caracteristiques de la platine}

Type	2 vitesses, fonctionnement entièrement automatique
Moteur	Moteur CC
Mécanisme d'entrainment	Entrainement par courroie
Vitesses	33-1/3 tr/min, 45 tr/min
Plateau de la platine	Aluminium moulé
Fluctuations de vitesse	< 0,2 % WRMS (33 tours) à 3 kHz
Rapport signal-bruit	>60 dB
Niveau de sortie"PHONO"“LINE (MM)”	3,5 mV nominal à 1 kHz, 5 cm/sec220 mV nominal à 1 kHz, 5 cm/sec
Gain du préamplificateur phono(MM)	36 dB nominal, égalisé RIAA
Gain du préamplificateur phono(MC)	56 dB nominal, égalisé RIAA

\section*{Caracteristiques du bras de lecture}

Type	Droit à équilibre statique avec commande d'amortissementouple
Longueur réelle	221,5 mm
Réglage de l'avance de la cellule	19 mm
Angle maximal d'erreur de piste	Moins de 3°
Ajustement de la force d'appui vertical	1 à 4 g
Poids de cellule applicable (porte-cellule inclus)	14,5 à 20 g

\section*{Caracteristiques du portecellule et de la cellule}

Modèle de cellule	AT91R
Type de cellule	Aimant double VM
Impédance de charge recommendée	47 000 ohms
Tension de sortie	3,5 mV (mV à 1 kHz, 5 cm/sec)
Pointe de lecture	0,6 mil conique collée
Cantilever	Tuyau en-aluminium
Plage de force d'appui	1,5 à 2,5 g (standard à 2,0 g)
Poids de la cellule	5,0 g
Porte-cellule	AT-HS3
Poids du portecellule	11,1 g
Réglage vertical du portecellule	8 mm

\section*{Caracteristiques générales}

Alimentation requise	220 à 240 V / 50, 60 Hz
Consommation énergétique	2 W
Dimensions	435 mm ×353 mm ×128 mm (L×l×P)
Poids	5,2 kg
Accessoires inclus	Tapis amortissant en caoutchouc, Couvercle anti-poussière, Plateau (avec couroie d'entrafînement), Contrepoids, Porte-cellule (AT-HS3) avec cellule stéreo VM (AT91R), adaptateur 45 tours, câble d'alimentation*
Pointe de remplacement (Vendue séparément)	ATN91R
Porte-cellule de remplacement (Vendu séparément)	AT-HS3
Courroie de remplacement (Vendue séparément)	Courroie exclusive AT-LP3

*Utilisez le cable d'alimentation ajustat pour le pays dans lequel ou vous vivez.

Les caractéristiques sont susceptibles d'être modifiées sans notification préalable suite à des améliorations.

English

Traitement des apparèts électriques et électroniques en fin de vie (Applicable dans les pays européens disposant de systèmes de collecte sélective)

Ce symbole, appose sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les déchets menagers. Il doitetre remis a un point de collecte appropripe pour le recyclage des équipements electriques et Electroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriee, vous aiderez a prevenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des materiaux aidera a conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalite,YOUR déchetterie ou le magasin où vous ave acheté le produit.

Nederlands

Visitez notre site internet : www.audio-technica.com

Garantie limitée de deux ans

Les produits Audio-Technica achetés au Royaume-Uni et dans l'UE/en Europe sont garantis sans défauts matériels ni de fabrication pendant deux ans à compter de l'achat par Audio-Technica Ltd. Dans l'éventualité d'un tel défaut, le produit sera rapidement réparé ou, si vous le désirez, remplace par un nouveau produit de valeur équivalente ou supérieure à condition que leedit produit défectueux soit returné, prépayé, à Audio-Technica Ltd. accompagné de sa preuve d'achat.

L'accord préalable d'Audio-Technica Ltd. est nécessaire pour tout renvoi. Sont exclus de cette garantie les défauts dus à l'usure normale du produit, à un usage abusif, à des dommages survenus durant le transport ou à une utilisation non conforme aux indications du present mode d'emploi. La presente garantie est caduque en cas de réparation ou de modification non autorisée.

Afin d'obtenir l'accord pour un revoi ou des informations sur le transport, veuillez contacter le service clientèle d'Audio-Technica Ltd.

Té: [phone].

Excepte au Royaume-Uni, veuillez contacter votre distributeur local pour connaître les détails de la garantie.
