OMBRE/2 800 NOIR - Hotte aspirante ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante murale inclinée
Mode d'extraction	Extraction ou recyclage
Puissance d'aspiration	Non précisé
Niveaux de vitesse	3 vitesses
Type de filtre	Filtre à graisse métallique lavable
Éclairage	LED intégrée
Commande	Touches sensitives
Niveau sonore	Non précisé
Matériau	Acier inoxydable et verre
Dimensions (L x P x H)	Non précisé
Installation	Murale
Alimentation électrique	230 V / 50 Hz
Consommation électrique	Non précisé
Accessoires inclus	Conduit d'évacuation, filtres
Fonction minuterie	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - OMBRE/2 800 NOIR ROBLIN

Comment installer le ROBLIN OMBRE/2 800 NOIR ?

Pour installer le ROBLIN OMBRE/2 800 NOIR, commencez par lire attentivement le manuel d'instructions fourni. Assurez-vous d'avoir tous les outils nécessaires. Fixez le produit au mur en suivant les étapes indiquées, en veillant à ce qu'il soit bien de niveau.

Quels sont les dimensions du ROBLIN OMBRE/2 800 NOIR ?

Le ROBLIN OMBRE/2 800 NOIR mesure 800 mm de largeur, 200 mm de profondeur et 600 mm de hauteur.

Comment nettoyer le ROBLIN OMBRE/2 800 NOIR ?

Pour nettoyer le ROBLIN OMBRE/2 800 NOIR, utilisez un chiffon doux et humide. Évitez les produits abrasifs ou chimiques qui pourraient endommager la surface.

Le ROBLIN OMBRE/2 800 NOIR est-il garanti ?

Oui, le ROBLIN OMBRE/2 800 NOIR est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Que faire si le ROBLIN OMBRE/2 800 NOIR ne fonctionne pas correctement ?

Si vous rencontrez des problèmes de fonctionnement, vérifiez d'abord que l'appareil est correctement installé et alimenté. Consultez le manuel pour des solutions de dépannage ou contactez le service client si le problème persiste.

Quelles sont les caractéristiques techniques du ROBLIN OMBRE/2 800 NOIR ?

Le ROBLIN OMBRE/2 800 NOIR est équipé d'un moteur silencieux, d'un thermostat électronique et d'une fonction de programmation. Il est conçu pour une performance optimale tout en étant écoénergétique.

Où puis-je acheter des pièces de rechange pour le ROBLIN OMBRE/2 800 NOIR ?

Les pièces de rechange pour le ROBLIN OMBRE/2 800 NOIR peuvent être achetées directement auprès du fabricant ou via des revendeurs agréés. Vérifiez le site web de ROBLIN pour plus d'informations.

Le ROBLIN OMBRE/2 800 NOIR est-il adapté à une utilisation en extérieur ?

Non, le ROBLIN OMBRE/2 800 NOIR est conçu uniquement pour une utilisation en intérieur. Ne l'exposez pas à des conditions météorologiques extérieures.

MODE D'EMPLOI OMBRE/2 800 NOIR ROBLIN

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descrip
tions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant désigne toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règes de l'art.

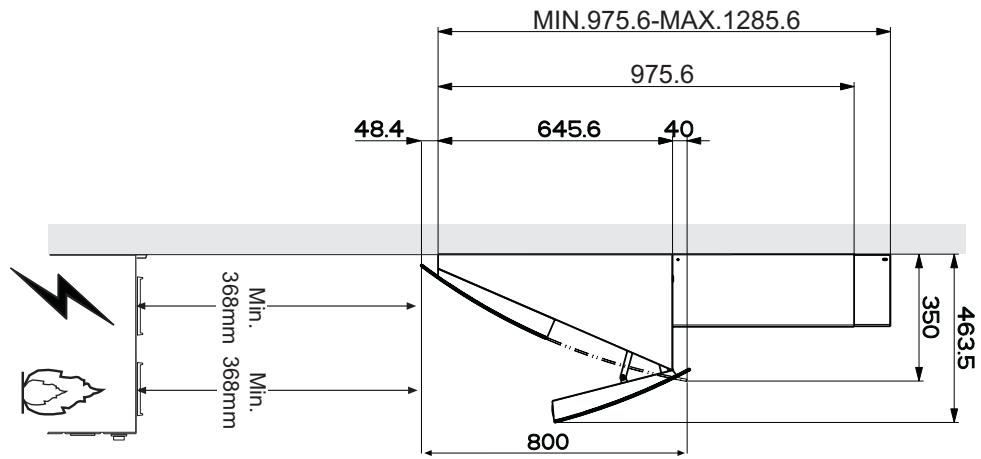

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650mm au moins (certains modèles peuvent être installés à une hauteur inférieure: se reporter aux paragraphs « Encombrement » et « Installation »).

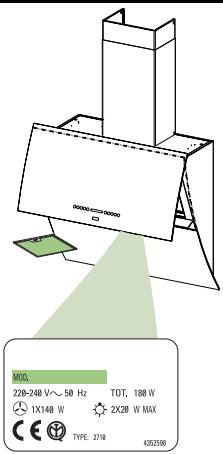

• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparuils qui ne fonctionnent pas a I'electricite dans la piece ou est installee la hotte (par exemple: des apparuils fonctionnant au gaz), vous nevez prevoir une aeration suffisante du milieu. Si la cuisine en est depourvue, praticque une ouverture qui communique avec l'exterieur pour garantir I'infiltration de I'air pur. Pour un emploi correct et sans risque, la depression maximum dans la piece ne doit pas depasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

UTILISATION

• La hote a ete concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours regler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrôler les frituées lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensoriétées ou mentalles réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer quils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hote en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détesif liquide neutre.

Le symbole sur le produit ou son emballage indicate que ce produit ne peut etre traité comme déchet menager. Il doit platot et remis au point de ramassage concen, se chargeant du recyclage du materiel électrique et électronique. En you assurant que ce produit est elimine correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour oblirnir plus de detalls sur le recyclage de ce produit, veuillus prendre contact avec le bureau municipal de voite région, voite service d'élimination des déchets menagers ou le magasin ou vous avez achete le produit.

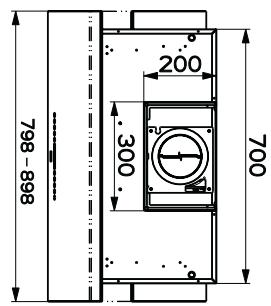

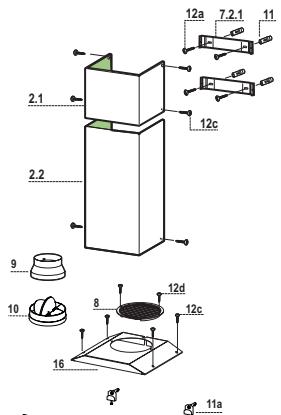

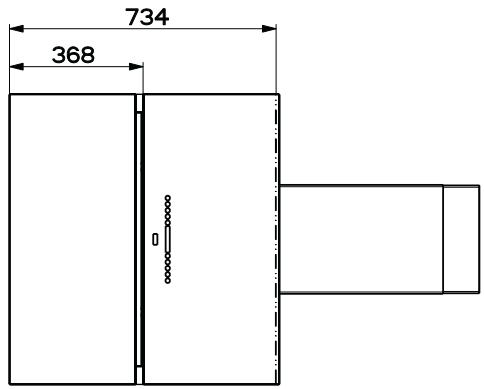

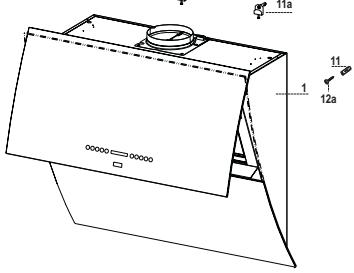

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de Hotte complément : Commandes, Éclairage, Groupe Ventilation, Filtres
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
8	1	Grille orientable Sortie de l'Air
9	1	Buse de réduction 150--120
10	1	Buse avec clapet
16	1	Couverture filtrante
Réf.	Q.té	Composants de l'st installation
7.2.1	2	Équerre de fixation du conduit supérieur
11	5	Chevilles
11a	2	Chevilles SB 12/10
12a	5	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Notice d'emploi

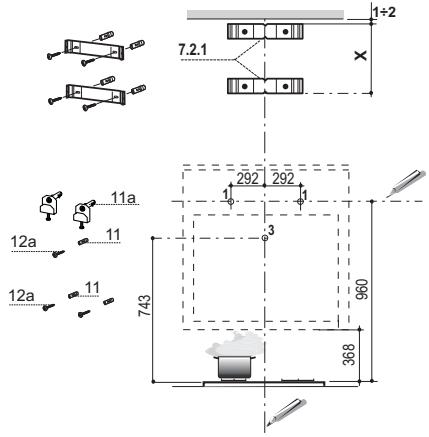

Perçage du mur et fixation des équcherres

Marquer sur le mur :

• une ligne verticale allant jusqu'au plafond ou jusqu'à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 960 mm minimum au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 292 mm à droite de la ligne verticale de reférence.
• Répéter cette opération du côté opposé et vérifier l'alignement.
• Marquer, comme indiqué, le point de référence (3) à 743 mm au-dessus du plan de cuisson sur la ligne verticale de référence.
• Percer les points (1) avec une mèche de 12 mm .
• Percer le point (3) avec une mèche de 8 mm .
• Mettre les chevilles avec l'équerre 11a dans les trouss (1) et visser.
• Mettre la cheville 11 dans le trou (3).
• Comme indiqué, poser l'équre 7.2.1 à 1-2 mm du plafond ou de la limite supérieure, en alignant le centre (entailles) avec la ligne verticale de référence.
• Marquer les centres des troughs de l'équre.
• Comme indiqué, poser l'équre 7.2.1 à X mm en dessous de la première équre (X = hauteur du conduit supérieur fourni avec la hotte), en alignant le centre de l'équre (entailles) avec la ligne verticale de référence.
• Marquer les centres des troughs de l'équre.
• Percer les trous avec une mèche de 8 mm .
• Mettre les chevilles 11 dans les trouss.
  Fixer l'équerre à l'aide des vis 12a (4,2 x 44,4) fournies avec l'appareil.

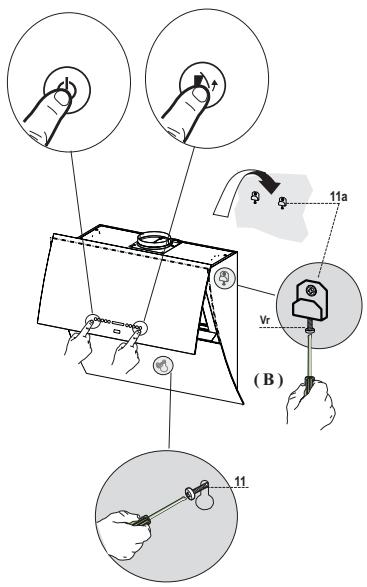

Montage du corps de la hotte

• Placer les deux vis Vr , sur les équerres 11a sans les visser (B).
• Accrocher le corps de la hotte aux 2 équerres 11a.
• Brancher la hotte au réseau électrique en interpolant un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3mm .
• Appuyer sur la Touche "A" pendant 1 seconde (Voir paragraphe EMPLOI) pour ouvrir le panneau supérieur.
• Retirer les filtres àGRAISSE au moyen des poignées pré-vues à cet effet.
• Mettre à niveau le corps de la hotte de l'intérieur en agissant sur les vis Vr
• Visser la vis de sécurité 11.
• Remonter les filtres àGRAISSE,fermer le panneau supérieur en appuyant pendant 1 seconde sur la touche "L" (Voir le paragraphe EMPLOI).
• Debrancher la hotte du réseau électrique.

Attention: Si, pendant l'ouverture ou la fermeture, la porte rencontre un obstacle et se bloque, il suffit de retarder l'obstacle et d'appuyer à nouveau sur la touche pour que la porte s'ouvre.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm , au besoin de l'installateur.

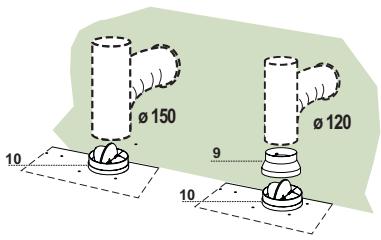

Branchement avec un tube de 150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de 120

• Insérer le flasque de réduction 9 sur la buse avec clape t 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

Pour l'installation dans la Version Filtrante, il faut acheter le kit fourni sur demande Cartouche au charbon actif.

Enlever la corniere de la cheminée
- Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre vis 12c (2,9 x 6,5).
- Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12d (2,9 x 9,5) fournies avec l'appareil.

BRANCHEMENT ÉLECTRIQUE

• Débrancher la hotte du réseau électrique.
• Appuyer sur la Touche "A" pendant plus de 2 secondes (Voir le paragraphe EMPLOI) pour ouvrir le panneau supérieur.
• Retirer les filtres àGRAISSÉ (Voir le paragraphe EMPLOI) et s'assurer que le connecteur du cable électrique est introduit de façon correcte dans la prise d'aspiration.

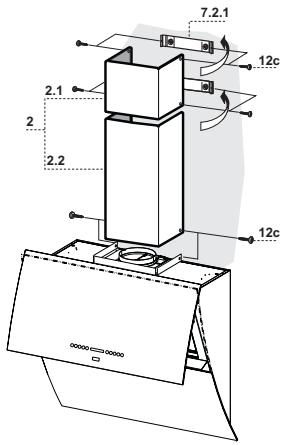

Montage Cheminee

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; reférer jusqu'à la butée.
• Fixer léralement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; reférer jusqu'à la butée.
• Fixer létalement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

Tableau de commandes

Touche	Fonction	Affiche
A	Porte fermée: appuyer pendant environ 2 secondes pour ouvrir la porte etmettre le moteur en marcha à laforthème vitesse spécifiée.Porte ouverte: Appuyer brièvement pour arrêtéter mettre le moteur en marche.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.	Les segments allumés diminuents.
C	Augmente la vitesse d'exercice.	Les segments allumés augmentent.
D	Activable seulement avec la porte ouverte: cette vitesse est régée pour 10 minutes, après quoi le système returne sur la vitesse spécifiée avant cela. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Le I clignote et les segments sur l'affichage sont tous allumés.Désactivé en appuyant sur la touche.
E	Activable seulement avec la porte ouverte: active le moteur à une vitesse permettant l'aspiration de 100 m³/h. Non activable avec le mode Intensif ou Retard.	Effiche 24 et les segments sur l'affichage, d'abord tous allumés, s'éteignent un à un, par cycles.Désactivé en appuyant sur la touche.
F	Activable à moteur allumé (sauf pour fonctions intensive et 24); active l'extinction automatique du moteur et de l'éclairage avec un retard de 30 minutes.	Effiche le symbole d'une horloge cligno-tante.Désactivé en appuyant sur la touche.
G	Effectue la Réinitialisation de l'alarme de saturation des filtres en appuyant sur la touche pendant environ 3 secondes.	Au bout de 100 heures de fonctionnement, affiche le symbole de Goutte pour signaler la saturation des filtres métalli-ques.Au bout de 200 heures de fonctionnement, affiche C pour signaler la saturation des filtres au charbon actif.
H	Modifie l'intensité de l'éclairage à chaque pression sur la touche de façon cyclique.
I	Porte fermée:- appuyer pendant environ 2 secondes pour ouvrir la porta à moitié et allumer l'éclairage à son intensité maximale avec la possibilité de modifier l'intensité avec la touche H.- appuyer de nouveau sur la touche pour éteindre l'éclairage et fermer la porta.- appuyer sur la touche L pour ouvir complètement la portea,mettre le moteur sur la troisième vitesse et allumer l'éclairage.- L'appui sur la touche A allume les lumières et le moteur fonctionne仅仅 aux deux premières vitesse.Porte ouverte: appuyer brièvement pour allumer et éteindre les lumières.
L	Porte fermée: appuyer pendant environ 2 secondes pour ouvrir la porte,mettre le moteur en marcha à la troisième vitesse et allumer l'éclairage à intensité maximale.Porte ouverte: appuyer pendant environ 2 secondes pour tout éteindre, moteur et éclairage, en réinitialisant toutes les fon-tions actives et pour fermer la porte.

Commande de blocage du clavier : il est possible de bloquer le clavier, par exemple pour nettoyer la vitre lorsque le moteur et l'éclairage de la hotte sont éteints et aucune alarmé n'est active.
En appuyant pendant environ 5 secondes sur la touche F (Retard), on peut activer ou désactiver le blocage du clavier : la commande est always confirmed par un bip et par une animation sur la barre du moteur d'affiche.

TELECOMMANDDE

Il est possible de commander cet apparéil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA25 (ne fournis pas).

• Ne pas ranger la télécommande à proximé de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les membres de récolte spécialement prévus à cet effet.

Φ	Moteur	Porte fermée: Oùvre la porte et branche le moteur à la première vitesse programmée.
		Porte ouverte: On / Off Moteur
		Appuyée pendant 2 secondes : a) Si porte ouverte Moteur + Éclairage Off. b) Si porte fermée Oùvre la porte et branche l'éclairage + Moteur On.
-		Diminue la vitesse de fonctionnement à chaque appui.
+		Augmente la vitesse de fonctionnement à chaque appui.
①	Intensive	Active la fonction Intensive
Φ	Delay	Active la fonction Delay
		Appuyée pendant 2 secondes : Active / Débranché la fonction 24 H
Φ	Éclai-rage	Porte fermée: Oùvre la porte à moitié et branche l'éclairage à l'intensité maximum.
		Porte ouverte à moitié : Éteint l'éclairage et ferme la porte.
		Porte ouverte: On / Off Éclairage

Filtres àGRAISSÉMETALLIQUES

Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole Goutte s'affiche ou au moins tous les 2 mois environ ou plus souvent, en cas d'utilisation particulièrement intensive.

Rétablissement du signal d'alarme

• Appuyer sur la touche G pendant au moins 2 secondes.

Nettoyage des filtres

• Si la porte est fermée, appuyer sur la touche A pendant environ 1 seconde pour l'ouvrir (Voir EMPLOI).
• Retirer les filtres, un à un, en les poussant vers l'arrière du groupe tout en les tirant vers le bas.
• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtré, susceptible de se produit avec le temps, ne nuit en rien l'efficacité de ce dernier.)
• Remonter les filtres en faisant attention de tener la poignée vers la partie externe visible.

Non lavable et non regénérable, doit être remplace quand C est affché ou au moins tous les 4 mois. La signalisation de l'alarme doit avoir été activée aparavant.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche E pendant environ 5 sec. jusqu'à ce qu'une animation s'inscrite à l'afficheur; l'icone « horloge » clignote.

• Dans les 5 secondes, appuyer sur la touche D pour valider / invalider les filtres c.a.

• Allumage du symbole C Alarme saturation filtrc c.a. ACTIVEE

• Extinction du symbole C Alarme saturation filtré c.a. DÉSACTIVÉE

REEMPLACEMENT DU FILTRE ANTI-ODEUR AU CHARBON ACTIF Rétabillisement du signal d'alarme

• Appuyer sur la touche G pendant au moins 2 secondes.

Remplacement du Filtre

• Si la porte est fermée, appuyer sur la touche A pendant environ 1 seconde pour l'ouvrir (Voir EMPLOI).
• Retirer les Filtres àGRAISSE.
• Retirer les filtrres anti-odeur au charbon actif satures, selon les indications (A).
• Placer les nouveaux filtres, selon les indications (B).
• Remonter les Filtres àGRAISE.

Eclairage

• Avec un tournevis, exercer une légère pression sur les extrémités du bloc d'éclairage pour débloquer tout le groupe.
• Extraire le bloc et débrancher le raccord, puis replacer le bloc par un autre représentant les mêmes caractéristiques. ("Pour acheter contacter le support technique")

Attention: cet apparéil est doté d'un voyant lumineux blanc de classe 1M selon la norme EN 60825-1: 1994 + A1:2002 + A2:2001 ; puissance optique maximale émise à 439~nm:7~ W . Ne pas regarder directement avec des instruments optiques (jumelles, loupe...).

Remplacement du fusible

• Le fusible est situé en haut à droite, tourner le portefusible selon les indications fournies et replacer le fusible par un autre fusible ayant les mêmes caractéristiques.
