MODE D'EMPLOI ICE CUBE 5042000INOX ROBLIN

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règes de l'art.

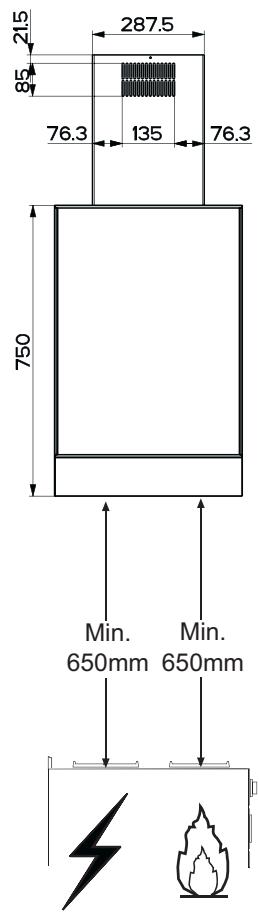

• La distance minimale de sécurité entre le plan de cuisson et la hotter doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectué conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparéels qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des apparéls fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hote a ete conque exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et déter-sif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etraite comme déchet menager. Il doit juste et remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, si non, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de toute région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

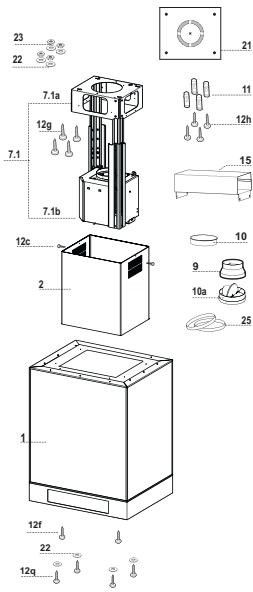

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de hotte comprenant : commandes, éclairage, filtres
2	1	Conduit téléscopique constitué de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
7.1	1	Treillis téléscopique avec aspirateur, constitué de :
7.1a	1	Treillis supérieur
7.1b	1	Treillis inférieur
9	1	Bride de réduction ø 150 - 120 mm
10	1	Bride ø 150
10a	1	Buse avec clapet ø 150
11	2	Vitres laterales
12	2	Vitres frontales
13	4	Éléments d'angle bloque-vitre
15	1	Raccord de sortie de l'air
25		Colliers de serrage serre-tube (non compris)

Réf.	Q.té	Composants d'installation
7.1.1	2	Étriers bloque-vitre latéraux
7.1.2	2	Étiers bloque-vitre centraux
11	4	Chevilles ø 10
12c	2	Vis 2,9 x 6,5
12f	2	Vis M4 x 80
12g	4	Vis M6 x 80
12h	4	Vis 5,2 x 70
12p	10	Vis M4x10
12q	4	Vis 3,5 x 9,5
21	1	Gabarit de perçage
22	8	Rondelles ø 6,4
23	4	Écrous M6

Q.té	Documentation
1	Guide d'utilisation

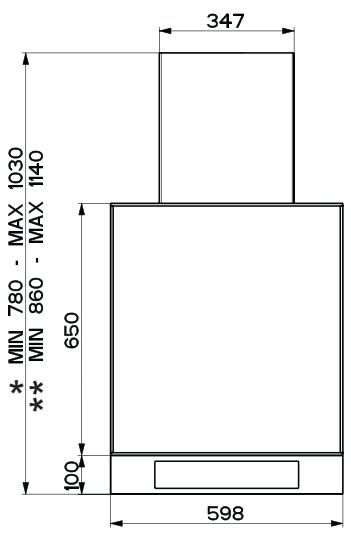

• Dimensions pour hotte en version aspirante.
  ** Dimensions pour hotte en version filtrante.

Perçage Plafond/Étagère et Fixation Treillis

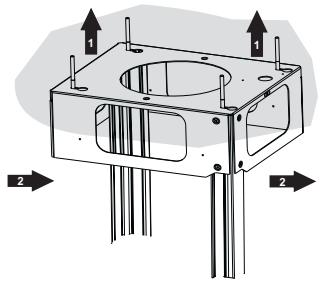

PERCAGE PLAFOND/ETAGERE

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.

• Percer les trouq qui ont ete marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20mm : 10mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7mm
  Passage du Câble électrique d'Alimentation: 10 mm .

• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.

• Visser deux vis en les croisant et en laissant 4 - 5mm de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.

• pour Briques percées, ayant une épaissur résistante de 20~mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Etagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

Si on souhaite régler la hauteur du treillis, opérer comme suit :

• dévisser les deux vis qui fixent le conduit supérieur et l'enlever du treillis (par le haut) ;
• dévisser les vis métriques unissant les deux colonnes situées sur les côts du treillis;
• Regler le treillis à la hauteur voulue et revisser les vis ;
• Introduire le conduit supérieur par le haut et le laisser libre sur le treillis;
• Soulever le treillis, encastrer les fentes sur les vis et faire coulisser jusqu'au fond ;
• Serrer les deux vis et visser les deux autres vis fournies.

Avant de serrer définitivement les vis, il est possible d'effectuer des réglages en déplaçant le treillis, en veillant à ce que les vis ne sortent pas du logement de la fente de réglage.

• La fixation du treillis doit être sure, aussi bien du point de vue du poids de la hotte qu'en ce qui concerne les sollicitations causées par des poussées occasionnelles sur les côts de l'appareil après le montage. ÀpRES la fixation, vérifier laonne stabilité de la base du treillis en cas de sollicitations diverses.
• Si le plafond n'est pas suffisamment robuste pour soutenir le poids de l'appareil, l'installateur devra le renforcer en posant des plaques et des contre-plaques qu'il lui faudra accrocher à des structures plus résistantes.

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible au besoin de l'installateur.

Branchement avec un tube de 0150

• Insérer la buse avec clapet 10a 150.
• Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de 0120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10a.
• Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

Sortie air version Recyclage

• Fixer le raccord 15 au Treillis à l'aide des 4 Vis fournies avec l'appareil.
• Bloquer la bride 10 dans le trou inférieur de le raccord 15.
• Joindre la sortie d'air de la hotte avec la bride placée sous la rallonge par un tuyau rigide ou flexible Ø 150 (lechioix est de l'installateur).

• Introduire le conduit supérieur avec les fentes vers le haut en cas d'installation de la hotte en version filtrante ou avec les fentes vers le bas en cas d'installation en version aspirante et le fixer dans la partie supérieur au raccord du conduit supérieur avec les vis 12c (2,9 x 9,5) fournies.

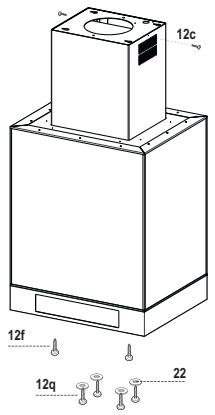

Version filtrante

• S'assurer que le raccord d'évacuation de l'air 15 coincide avec la grille de la conduite de fumées ;
• si ce n'est pas le cas, enlever le conduit et ajuster la position du raccord d'évacuation de l'air 15 puis remonter les pieces comme déscrit précédemment.

Avant de fixer le corps de la hotte au treillis :

• Visser à mi-course les 2 vis 12f sur la partie inférieure du treilis en position latorale en correspondance des 2 trous prévus.
  ouvrir le panneau aspirant en le tirant ;
• dégager le panneau du corps de la hotte en faisant couilisser le levier de l'axe de fixation ;
  retirer les filtres a graisses du corps de la hotte ;
• retirer les évventuels filtres anti-odeur au charbon actif ;
• Soulever le corps de la hotte et emboiter les vis 12f dans leur trou (réf.A) jusqu'en butée.
• En passant par dessous, fixer avec les 4 vis 12q et les 4 rondelles 22 fournies le corps de la hotte au treillis prévu (réf.B) et serrer définitivement toutes les vis.

BRANCHEMENTS ÉLECTRIQUES

• Raccorder la hotte au secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm
• ouvrir le panneau aspirant et les filtres à graisses et s'assurer que le connecteur du cable électrique est correctement branché dans la prise de l'aspirateur;
• executer les branchements des connecteurs ;
• de l'intérieur, ouvrir le couvercle du boîtier de connexion électrique Neon 24 en dévissant les vis;
• branchier le connecteur libre à celui qui est déjàprésent dans le boîtier de connexion Neon, refermer le couvercle et monter le boîtier à l'endetroit prévu;
• pour la version filtrante, monter le filtrtre au charbon actif contre les odeurs ;
• remonter les filtres àGRAISSES et le panneau aspirant.

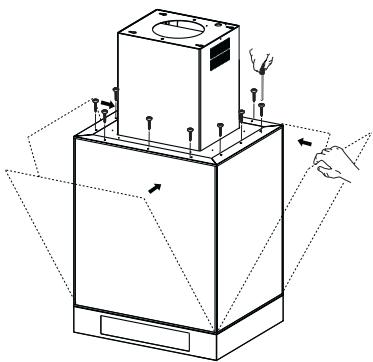

Montage des vitres

• Monter les vitres laterale sur le bati (d'abord la partie inférieure puis la partie supérieure) et la fixer au moyen de l'étrier bloque-vitre 7.1.1 en utilisant les vis 12p fournies ;
• monter les éléments d'angle bloque-vitre sur la vitre frontale, la monter sur le capot (d'abord la partie inférieure puis la partie supérieure) et la fixer au moyen de l'étrier bloque-vitre frontal 7.1.2 en utilisant les vis 12p fournies.

A

B

C

D

①②
E

F

G

G

Tableau de commande

Touche	Fonction	Affichage
A	Allume et étèint le moteur d'aspiration à laforthème vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.	Les segments allumés diminuents.
C	Augmente la vitesse d'exercice.	Les segments allumés augmentent.
D	Active le régime intensif à partir de n'importequelle vitesse, même avec le moteur étèint ; ce régime est régé sur une durée de 10 minutes, au terme de laquelle le système returné à la vitesse régée précédement. Idéale en cas de fortes fumées de cuisson.	Clignote I et les segments sur l'afficheur sont tous allumés.Pour désactiver, appuyer sur la touche.
E	Active le moteur à une vitesse qui permet une aspiration de 100 m³/h pendant 10 minutes toutes les heures ; puis le moteur s'arrête.	Affiche 24 et les segments qui sont tous allumés sur l'afficheur s'éteignent un à un de fa-con cyclique.Pour désactiver, appuyer sur la touche.
F	Active l'arrêt automatique avec un-delai de 30 minutes. Permet d'éliminer les odeurs résiduelles. Peut être activé à partir de n'importe qu'elle position ; pour désactiver, presser la touche ou éteindre le moteur.	Affiche le symbole d'une horloge qui clignote. Pour désactiver, appuyer sur la touche.
G	Exécute la remise à zéro de l'alarme de saturation des filtres quand on presse la touchependant environ 2 secondes.	Au bout de 100 heures de fonctionnement, affiche le symbole de la goutte pour signaler la saturation des filtres métalliques.Au bout de 200 heures de fonctionnement, affiche C pour signaler la saturation des filtres au charbon actif.
H	Allume et étèint l'éclairage (spots). Allume et étèint les néons quand on presse la touchependant 2 secondes.

Commande de blocage du clavier : il est possible de bloquer le clavier, par exemple pour effec-tuer le nettoyage de la vitre, quand le moteur et l'éclairage de la hotte sont éteints.

Appuyer sur la touche D (intensive) pendant 5 secondes environ pour activer ou désactiver le blocage du clavier, qui est toujours confirmé par un bip sonore et une animation sur la barre du moteur de l'afficheur.

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet apparéil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximé de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les recipients de récolte spécialement prévus à cet effet.

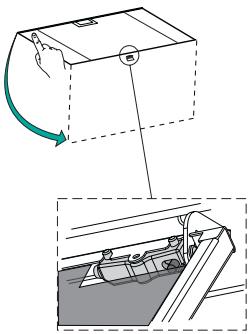

Nettoyage des Confort Panel

• Ouvrir le Confort Panel, en tirant ce dernier.
• Décrocher le panneau du corps de la hotte, en faisant couilisser le levier du goujon de fixation spécifique prévu.
• Eneldom cas, le comport panel ne doit etre lave au lavevaisselle.
• Le nettoyer à l'extérieur à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Le nettoyer également à l'intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d'eau; ne pas utiliser des substances abrasives.
• Lorsque l'opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l'ouverture.

Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole Goutte s'affiche ou au moins tous les 2 mois environ, voire plus souvent, en cas d'utilisation particulièrement intensive.

Rétablissement du signal d'alarme

• Appuyer sur la touche G pendant au moins 2 secondes.

Nettoyage des filtres

Ouvrir le panneau Confort.
- Retirer les filtres, un à un, en les poussant vers l'arrête du groupe tout en les tirant vers le bas.
- Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtré, susceptible de se produit avec le temps, ne nuit en rien à l'efficacité de ce dernier.)
- Remonter les filtres en faisant attention de tener la poignée vers la partie externe visible.
Refermer le panneau Confort.

Il ne peut être ni lavé ni récapuére, il faut le changer quand le symbole C s'affiche ou au moins tous les 4 mois. Il faut tout d'abord activer le signal d'alarme.

Activation du signal d'alarme

• Pour les hottes en version filtrante, l'alarme indiquant la saturation des filtres doit être activée au moment de l'installation ou ultérieurement.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche E pendant 5 sec. environ, jusqu'à ce que les deux derniers segments et toute la ligne en pointillés de la barre Moteur s'allument sur l'afficheur.
• Relâcher la touche E, l'icone "Horloge" commencerà à clignoter.

• Appuyer sur la touche D dans les 3 secondes qui suivent pour activer/désactiver les filtres au C.A.

• Le symbole C s'allume : alarme de saturation du filtré au C.A. ACTIVÉE

• Le symbole C s'eteint : alarme de saturation du filtré au C.A. DÉSACTIVÉE

Rétablissement du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche G pendant au moins 2 secondes.

Remplacement du Filtré

• Ouvrir le panneau Confort.
• Retirer les Filtres àGRAISSE métalliques.
• Suivre les indications (A) pour-retirer le filtré anti-odeur au charbon actif sature.
• Mettre le nouveau Filtre en l'accrochant bien en place.
• Remonter les Filtres àGRAISSE METALLIQUES.

Eclairage

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédément retirees.

Attention: si vous enlevez la bride fixée au verre supérieur, vous doivent tener le verre avec le main afin d'éviter qu'il ne tombe.

Ampoules au néon de 16 W.

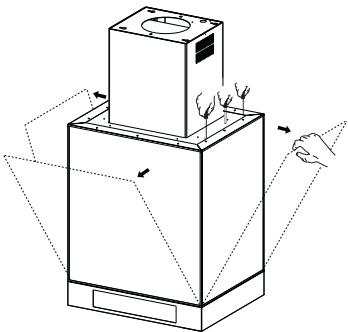

• dévisser la vis qui fixe l'extrémité de la vitre verticale protégeant le néon défecteurs;
• faire coulisser la vitre jusqu'à dégager l'extrémité ;
• retarder la vitre et replacer le néon par une ampoule neuve ayant les mêmes caractéristiques ;
• remonter la vitre en agissant en sens inverse.

N.B.: s'il est nécessaire de replacer le démarreur, suivre les mêmes indications que pour le néon puis replacer la piece respectivement dans la partie supérieure du néon défectueux.
