CS 1222-I - Plaque de cuisson MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à induction (domino vitrocéramique)
Marque	MIELE
Modèle	CS 1222-I
Zone de cuisson avant	Diamètre 10-16 cm, puissance normale 1400 W, avec booster 2200 W
Zone de cuisson arrière	Diamètre 14-20 cm (ou rectangulaire 20x30 cm), puissance normale 1850 W (2300 W pour 20x30), booster I 2500 W (3000 W), booster II 3000 W (3700 W)
Puissance totale	3700 W
Alimentation électrique	AC 230 V / 50 Hz, 16 A, circuit spécifique
Nombre de zones de cuisson	2
Fonctions spéciales	TwinBooster, Booster simple, Mijotage automatique, Maintien au chaud, Sécurité enfants, Sécurité oubli, Voyant de chaleur résiduelle
Nettoyage et entretien	Produit nettoyant spécial vitrocéramique et inox Miele, grattoir pour verre, chiffon microfibres
Sécurité	Protection anti-surchauffe, sécurité enfants, sécurité oubli
Accessoires en option	Produit nettoyant vitrocéramique et inox 250 ml, produit d'entretien inox 250 ml, chiffon microfibres
Service après-vente	Ligne Consommateurs Miele : 09 74 50 1000 (appel non surtaxé), www.miele.fr
Pièces détachées	Disponibles auprès du SAV Miele ou sur boutique.miele.fr
Garantie	Enregistrement en ligne sur www.miele.fr

FOIRE AUX QUESTIONS - CS 1222-I MIELE

Comment activer le verrouillage enfants sur la plaque MIELE CS 1222-I ?

Pour activer la sécurité enfants, tournez le bouton de commande droit vers la gauche jusqu'en butée et maintenez-le jusqu'à ce que L s'affiche à l'écran. Pour désactiver, répétez l'opération jusqu'à ce que L s'éteigne.

Que faire si la plaque ne chauffe pas et qu'un symbole clignote ?

Vérifiez que la casserole est adaptée à l'induction (fond magnétique) et que son diamètre est suffisant. Si le symbole 0 clignote, assurez-vous qu'une casserole appropriée est posée. Si le problème persiste, tournez le bouton sur '0' et débranchez l'appareil une minute.

Comment utiliser la fonction Booster sur une zone de cuisson ?

Tournez le bouton de commande au-delà du niveau 9 jusqu'à BI ou BI/II, puis revenez sur 9. Pour le booster simple (I), I s'affiche. Pour le twinbooster (II), répétez l'opération une seconde fois. Le booster s'arrête automatiquement après 10 minutes.

Peut-on utiliser des casseroles en aluminium sur cette plaque ?

Non, seules les casseroles à fond magnétisable (acier inoxydable, fonte, émail) conviennent. Les casseroles en aluminium, cuivre, verre ou céramique ne sont pas adaptées. Vérifiez avec un aimant : s'il se fixe au fond, la casserole est compatible.

Comment nettoyer la vitrocéramique sans l'abîmer ?

Utilisez un produit nettoyant spécial vitrocéramique et inox Miele ou du commerce. Grattez les résidus incrustés avec un grattoir pour verre, puis nettoyez avec une éponge humide et essuyez. N'utilisez pas de liquide vaisselle ni de produits abrasifs.

Que signifie l'affichage 'R' sur l'écran ?

Le symbole R indique que le mijotage automatique est activé. La zone chauffe d'abord à pleine puissance, puis réduit automatiquement au niveau de mijotage sélectionné pour une cuisson douce et sans surveillance.

La plaque s'éteint toute seule après un certain temps, est-ce normal ?

Oui, la fonction maintien au chaud s'arrête après 2 heures maximum. De plus, la sécurité oubli éteint la zone si elle reste allumée trop longtemps au même niveau (par ex. 10 h au niveau 1, 1 h au niveau 9). Ce dispositif protège contre les oublis.

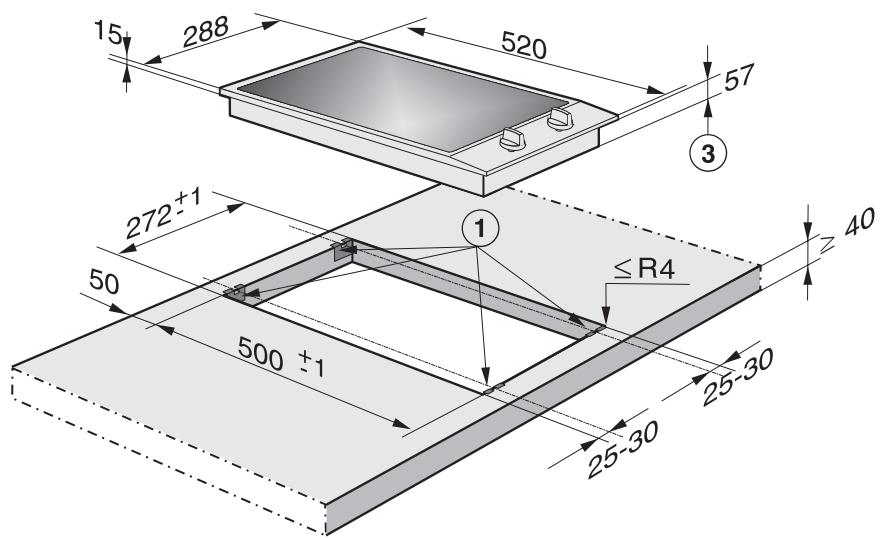

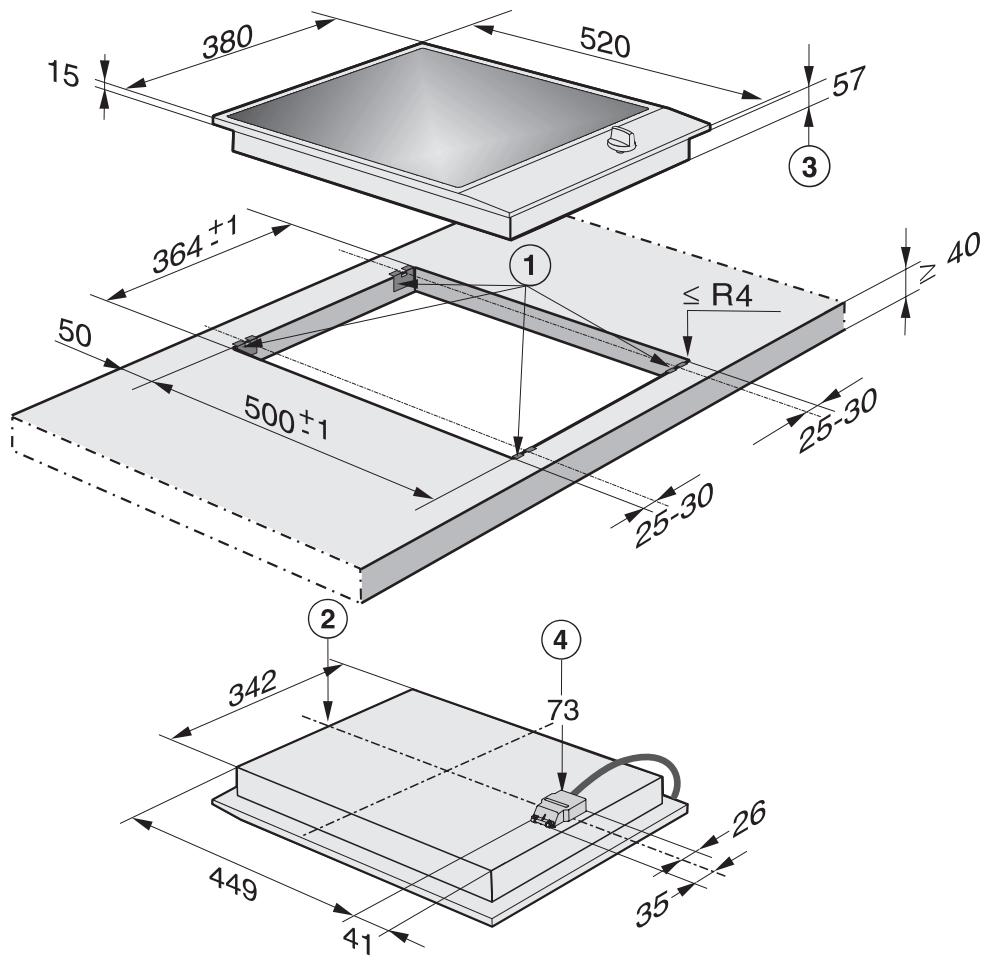

Comment installer la plaque dans un plan de travail ?

La plaque doit être encastrée dans une découpe aux dimensions indiquées dans la notice. Utilisez les ressorts de blocage fournis. Assurez-vous que le cordon d'alimentation n'est pas coincé. Pour plusieurs plaques, des barrettes de jonction sont nécessaires. Respectez les distances de sécurité (minimum 50 mm des parois latérales).

Que faire si un code d'erreur 'F' apparaît à l'écran ?

Les codes F indiquent un défaut électronique. Coupez l'alimentation (fusible ou disjoncteur) pendant environ 1 minute, puis réalimentez. Si le code persiste, contactez le service après-vente Miele au 09 74 50 1000.

Est-il possible d'utiliser la plaque avec un minuteur externe ?

Non, cette plaque n'est pas adaptée à une utilisation avec un minuteur externe ou un système de commande à distance. Elle ne doit être raccordée qu'à une prise de courant ou un circuit fixe avec protection conforme.

MODE D'EMPLOI CS 1222-I MIELE

Notice d'utilisation et de montage

Domino vitrocéramique à induction

CS 1212-1

CS 1221-1

CS 1222

Miele vous recommande d'utiliser les accessoires et produits d'entretien MIELE, disponibles à la vente :

au 09 74 50 1000 (appel non surtaxé) - sur www.boutique.miele.fr

Description de l'appareil 4

CS 1212-1 4

CS 1221-1 5

CS 1222. 6

Ecran 7

7

Prescriptions de sécurité et mises en garde 9

Votre contribution à la protection de l'environnement 23

Avant la première utilisation 24

Induction 25

Principe de fonctionnement. 25

Bruits 26

Ustensiles de cuisson à utiliser 27

Commande 28

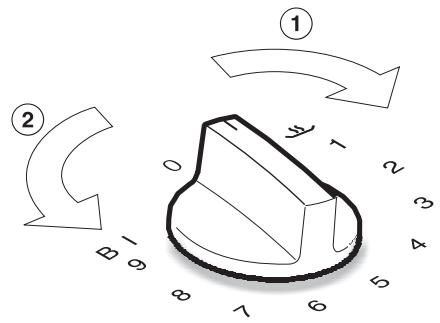

Mise en marche et arrêt. 28

Voyant de chaleur résiduelle 28

Choisir le nombre de niveaux de puissance 29

Mijotage automatique 30

Fonction Booster 31

Fonction de maintien au chaud 33

Conseils d'économie d'énergie 34

Dispositifs de sécurité 35

Sécurité enfants 35

Sécurité "oubli" 35

Nettoyage et entretien 37

Que faire si ... 39

Accessoires en option 41 Conseils de sécurité relatifs au montage 42 Dimensions des appareils et cotes d'encastrement 47 CS 1212-1 47 CS 1222/CS 1221-1 48 Préparation du plan de travail 49 Encastrement de plusieurs appareils 50 Montage des ressorts de blocage et des barrettes de jonction 53 Mettre en place le(s) domino(s) 55 Conseils de montage - généralités 56 Branchement électrique 57 Service après-vente, plaque signalétique 59

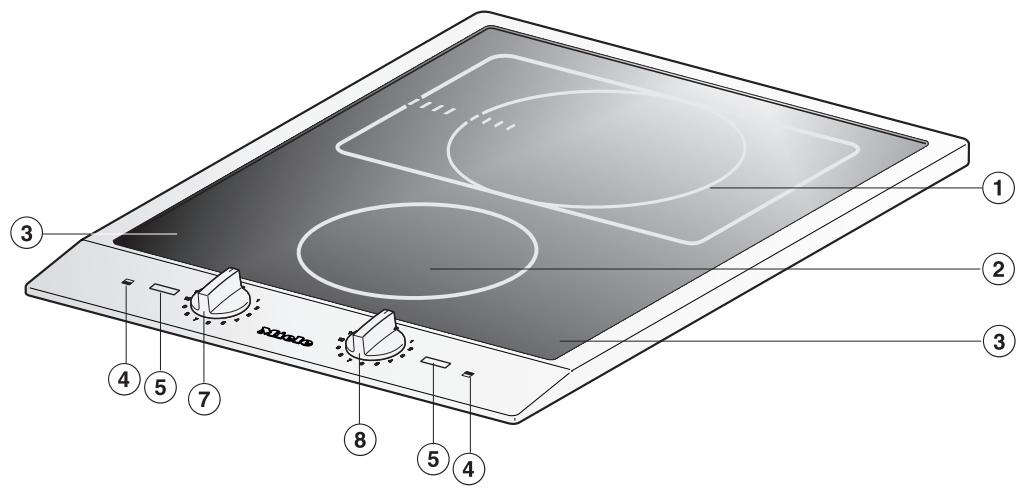

CS 1222

① Zones de cuisson avec TwinBooster (BI/II) ② Zone de cuisson avec booster simple (BI) ③ Écran ④ Symboles indiquant la disposition des zones de cuisson ⑤ Éléments d'affichage

Bouton de commande pour la zone de cuisson :

⑦ avant ⑧ arrière

Éléments d'affichage

12 Voyant de fonctionnement 13 Témoin de booster 14 Voyant de chaleur résiduelle

Écran

U = récipient absent ou inadapté R = mijotage automatique I = booster I II = booster II (sur les zones qui en sont équipées) L = verrouillage (voir chapitre "Dispositifs de sécurité")

Caractéristiques des zones de cuisson

Zone de cuisson	CS 1212-1
	Ø en cm* minimum à maximum	Puisance en Watts à 230 V**
avant	10 - 16	normale :	1400
		avec booster :	2200
arrière	16 - 23	normale :	2300
		avec booster I :	3000
		avec booster II :	3700
		Total :	3700

CS 1221-1
Ø en cm* minimum à maximum	Puisance en Watts à 230 V**
18 - 28	normale :	2600
	avec booster I :	3000
	avec booster II :	3700

• Vous pouvez utiliser des casseroles de n'importe quel diamètre pourvu qu'il soit compris dans la gamme définie. ** La puissance indiquée peut varier en fonction de la taille et du matériel du réseau.

Zone de cuisson	CS 1222
	Ø en cm* minimum à maximum	Puisance en Watts à 230 V**
avant	10 - 16	normale :	1400
		avec booster :	2200
arrière	14 - 20 /	normale :	1850
		avec booster I :	2500
		avec booster II :	3000
	20 × 30	normal :	2300
		avec booster I :	3000
		avec booster II :	3700
		Total :	3700

• Vous pouvez utiliser des casseroles de n'importe quel diamètre pourvu qu'il soit compris dans la gamme définie. ** La puissance indiquée peut varier en fonction de la taille et du matériel du réseau.

Cette table de cuisson répond aux réglementations de sécurité en vigueur. Une utilisation non appropriée peut néanmoins entraîner des dégâts corporels et matériels.

Lisez attentivement la notice d'utilisation et de montage avant d'utiliser votre table de cuisson pour la première fois.

Elle contient des informations importantes concernant la sécurité, l'utilisation et l'entretien de l'appareil.

Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

Conservez la notice d'utilisation et de montage et remettez-la à un éventuel futur propriétaire.

Utilisation conforme

▷ Cette table de cuisson est destinée à une utilisation de type domestique, à la maison ou dans les environnements suivants par exemple :

• dans les magasins, bureaux et autres environnements de travail similaires,
• dans les exploitations agricoles,
• à l'usage des clients dans les hôtels, les pensions ou les gîtes ou autre type de logement. Utilisez la table de cuisson exclusivement dans le cadre domestique pour la préparation et le maintien au chaud de plats.

Tout autre type d'utilisation est interdit. Miele n'est pas responsable des dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

▷ Cette table de cuisson ne convient pas à une utilisation en extérieur. ▷ Les personnes qui ne sont pas en mesure d'utiliser la table de cuisson en toute sécurité en raison de déficiences physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances ne doivent pas l'utiliser sans la surveillance d'une personne responsable.

Précautions à prendre avec les enfants

Afin que les enfants ne puissent pas enclencher la table de cuisson, utilisez la sécurité enfants. Surveillez les enfants lorsqu'ils se tiennent à proximité de la table de cuisson. Ne laissez pas les enfants jouer avec cet appareil. Les enfants de moins de huit ans doivent être tenus à l'écart de la table de cuisson à moins d'être constamment surveillés. ▷ Les enfants à partir de huit ans sont autorisés à utiliser la table de cuisson sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipulation. La table de cuisson chauffe beaucoup pendant le fonctionnement et reste très chaude quelque temps après l'arrêt. Tenez les enfants éloignés de l'appareil jusqu'à ce qu'il ait suffisamment refroidi pour écarter tout risque de blessure. ▷ Ne rangez aucun objet pouvant intéresser les enfants sur des étagères au-dessus ou à l'arrière de la table de cuisson. Ils pourraient être tentés de grimper sur l'appareil. Risque de brûlure !

Veillez également à ce que les enfants n'aient pas la possibilité de toucher et de renverser casseroles et poêles chaudes. Tournez les poignées des casseroles sur le côté, au-dessus du plan de travail, afin d'éviter tout risque de brûlure ou d'ébouillantage. Il existe des grilles de protection spéciales pour enfants, en vente dans le commerce. Ceci permet de réduire les risques. Les emballages (sachets, polystyrène, par exemple) peuvent être dangereux pour les enfants. Risque de suffocation ! Rangez les emballages hors de portée des enfants et jetez-les aussi vite que possible.

Sécurité technique

Vérifiez avant le montage que la table de cuisson n'est pas abîmée. Ne mettez jamais un appareil endommagé en service. Un appareil endommagé peut mettre votre sécurité en péril.

La sécurité électrique de cette table de cuisson n'est garantie que si elle est raccordée à un système de mise à la terre homologué. Il est primordial que cette condition de sécurité élémentaire soit remplie.

En cas de doute, faites vérifier l'installation domestique par un professionnel. Miele ne peut être tenu pour responsable des dégâts causés par une mise à la terre manquante ou défectueuse de l'installation (décharge électrique).

Avant de brancher la table, comparez impérativement les données de raccordement (tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique.

Ces données doivent absolument concorder pour éviter toute détérioration de l'appareil. Interrogez un électricien en cas de doute.

Utilisez uniquement la table de cuisson encastrée afin que son bon fonctionnement soit garanti. N'ouvrez en aucun cas le carrosserie de la table de cuisson.

Un contact éventuel avec les raccordements sous tension et la modification des composants électriques et mécaniques constituent un danger pour vous et peuvent perturber le fonctionnement de l'appareil.

Les interventions techniques ne doivent être exécutées que par des professionnels agréés par Miele.

Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels Miele décline toute responsabilité.

Lors de travaux d'installation ou d'entretien ou en cas de réparations, la table de cuisson doit être mise hors tension. L'appareil n'est plus sous tension uniquement si l'une des conditions suivantes est remplie :

• les fusibles de l'installation domestique sont ôtés,
• la fiche de l'appareil est débranchée.

Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.

La réparation de la table de cuisson pendant la période de garantie doit être effectuée exclusivement par un service après-vente agréé par le fabricant, sinon vous perdrez le bénéfice de la garantie en cas de pannes ultérieures. Remplacez les pièces défectueuses uniquement par des pièces détachées d'origine Miele. Ces pièces sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial de type H 05 VV-F (isolation PVC) disponible chez Miele ou le service après-vente. Le remplacement doit être effectué par un électricien. La table de cuisson n'est pas adaptée au fonctionnement avec un minuteur externe ou un système de commande à distance.

Ne branchez pas cette table de cuisson avec une rallonge ou une multiprise, qui ne garantissent pas une sécurité suffisante (risque de surchauffe...).

En cas de fissure, fêlure ou éclat dans la plaque vitrocéramique, ne faites pas fonctionner la table, arrêtez-la tout de suite. Débranchez-la de l'alimentation électrique. Sinon vous encourrez un risque d'électrocution !

Si la fiche du cordon d'alimentation est enlevée, l'appareil doit être monté et branché par un électricien compétent. Faites appel à un électricien qui respecte les prescriptions nationales et recommandations de la Compagnie distributrice d'électricité. Miele ne saurait être tenu responsable des dégâts liés à des erreurs de montage ou de branchement.

Utilisation et installation

Pour les personnes qui ont un stimulateur cardiaque :

L'appareil génère un champ électromagnétique de faible portée à proximité immédiate de la table de cuisson activée. Il est peu probable que le fonctionnement du stimulateur cardiaque en soit perturbé.

Veuillez cependant vous adresser en cas de doute au fabricant du stimulateur cardiaque ou à votre médecin.

Les objets avec élément magnétique, tels que les cartes de crédit, les disquettes, les calculettes ne doivent pas être placés à proximité de la table de cuisson. Leur fonctionnement pourrait être altéré.

La table de cuisson chauffe beaucoup pendant le fonctionnement et reste très chaude quelque temps après l'arrêt. Lorsque les affichages de chaleur résiduelle s'éteignent, il n'y a plus de danger de brûlure.

Ne laissez pas la table de cuisson sans surveillance pendant qu'elle fonctionne !

Si vous faites chauffer des casseroles à vide, la vitrocéramique pourrait être abîmée. Dans ce cas, le fabricant se dégage de toute responsabilité.

La graisse ou l'huile surchauffée peuvent prendre feu et occasionner un incendie.

Si de la graisse ou de l'huile chaude s'enflamme, n'essayez en aucun cas d'éteindre les flammes avec de l'eau. Étouffez les flammes avec un couvercle de casserole ou un torchon humide.

Portez des gants ou des maniques thermoisolés pour cuisiner lorsque l'appareil est chaud. Ceux-ci ne doivent être ni trempés ni humides. En effet, la chaleur se propage rapidement dans les tissus mouillés. Vous pourriez vous brûler.

Ne flambez jamais sous une hotte. Les flammes peuvent y mettre le feu.

N'utilisez pas la table de cuisson comme repose-plats.

Ne posez surtout pas d'objets métalliques tels que couteaux, cuillères, fourchettes, etc. Les objets métalliques risquent de chauffer si l'appareil est en fonctionnement, est enclenché par inadvertance ou est encore chaud (risque de brûlure).

Les autres objets peuvent, en fonction du matériau, fondre ou prendre feu.

Les couvercles mouillés peuvent rester fixés par effet de ventouse.

Arrêtez les zones de cuisson après utilisation !

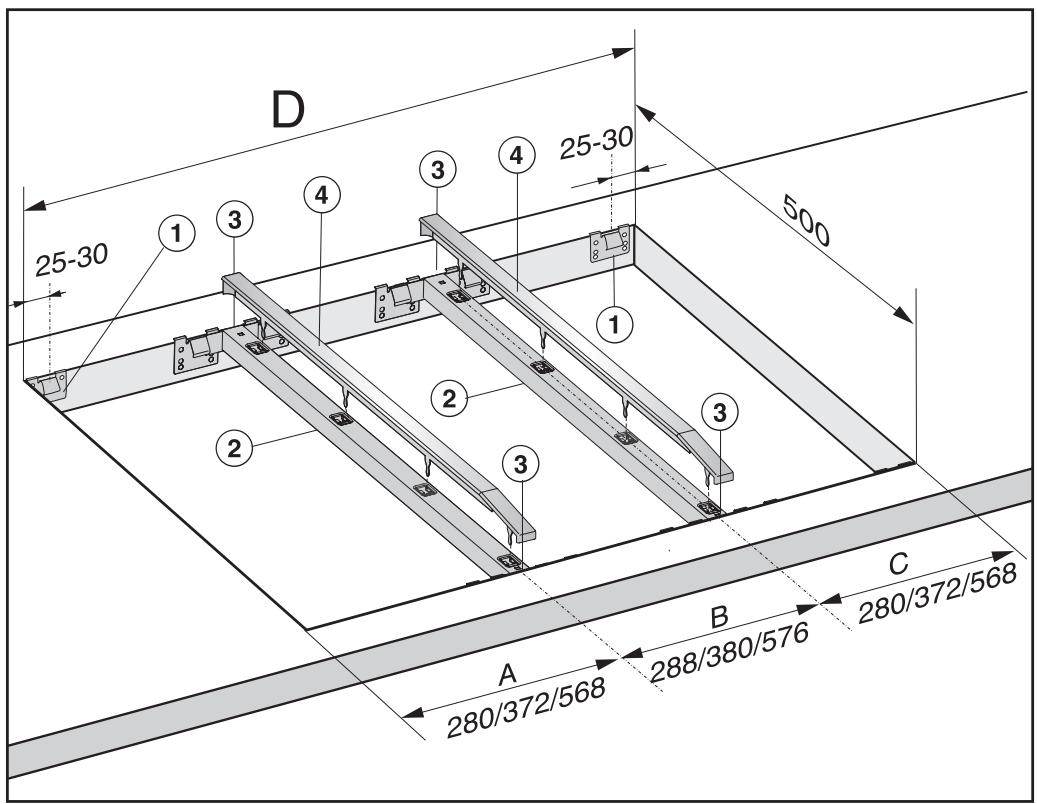

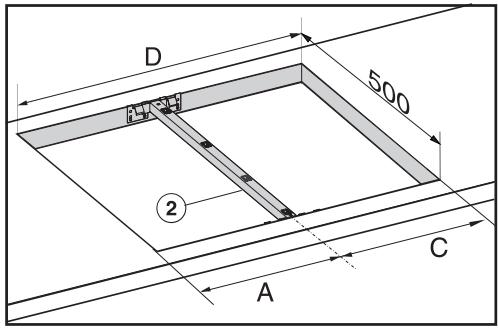

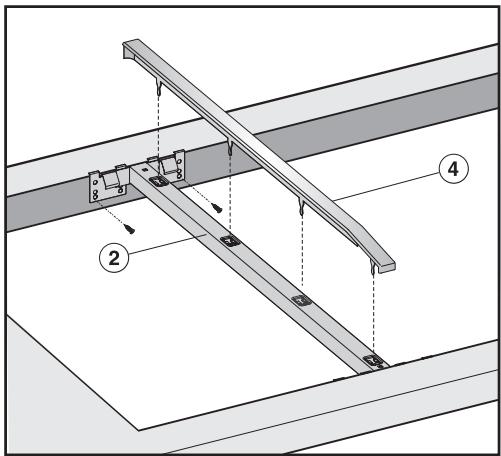

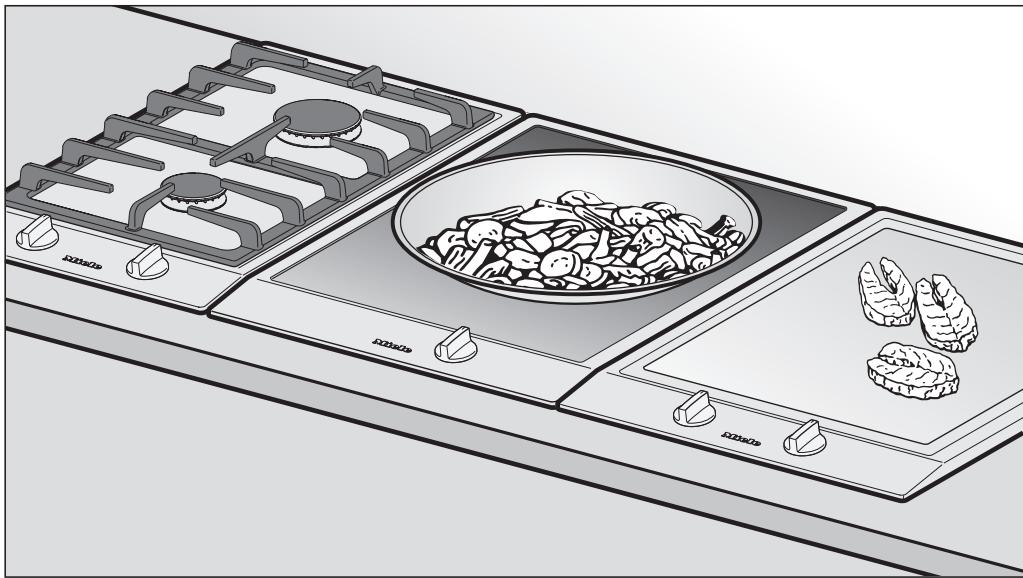

En cas d'encastrement de plusieurs tables de cuisson

Ne disposez pas de casseroles ou de poêles vers la barrette de jonction car vous pouvez endommager le profil d'étanchéité de la barrette de jonction.

Ne recouvrez jamais la table de cuisson, que ce soit par exemple avec une plaque, un torchon ou une feuille de protection. En cas de mise en marche par inadvertance de la table de cuisson ou de chaleur résiduelle, l'objet déposé peut prendre feu, éclater ou fondre.

N'utilisez pas de récipients en plastique ni de feuille d'aluminium. Ce matériau au fond à température élevée. Il y a en outre risque d'incendie.

Ne réchauffez pas de récipient fermé (boîte de conserve par ex.) avec la table de cuisson. La suppression provoquée par le réchauffement pourrait faire exploser le récipient ou la boîte de conserve. Risque de blessure et de brûlure !

N'utilisez que des poêles et casseroles avec fond lisse. Les fonds de casserole irréguliers rayent la plaque vitrocéramique.

Ne faites jamais chauffer de casserole à vide sauf si le fabricant l'autorise expressément. La montée en température en induction est très rapide, ce qui signifie que la température au fond de la casserole peut très vite atteindre la température d'inflammation des huiles et des graisses.

La table de cuisson doit toujours être propre. Le sel, le sucre ou le sable provenant par exemple du nettoyage des légumes peuvent rayer la surface.

▸ Ne déposez en aucun cas des casseroles ou poêles chaudes au niveau des affichages. Cela pourrait endommager la platine électronique placée dessous.

▸ Prenez garde de ne pas laisser tomber des ustensiles de cuisson ou des objets sur la vitrocéramique. Même des objets légers (une salière, par exemple) peuvent provoquer des fissures dans la plaque.

▸ Si du sucre, des aliments contenant du sucre, du plastique ou une feuille d'aluminium tombe sur la table de cuisson chaude, arrêtez la table de cuisson. Grattez immédiatement la zone de cuisson avec un grattoir pour verre, tant qu'elle est chaude. En refroidissant, ils abîmeraient la plaque vitrocéramique.

Attention, risque de brûlure !

Nettoyez ensuite la zone de cuisson une fois refroidie.

▸ Si vous utilisez un appareil électrique, par exemple un mixeur près de la table de cuisson, vérifiez que le cordon électrique ne touche pas la table de cuisson brûlante. L'isolation du cordon pourrait être endommagée. Risque de décharge électrique !

▸ Votre table de cuisson comporte un ventilateur. Si un tiroir est prévu sous l'appareil intégré, vérifiez que le contenu du tiroir est placé à distance suffisante de l'envers de la table de cuisson afin que l'aération soit assurée. Ne pas conserver d'objets pointus ou petits ni de papier dans ce tiroir. Ils pourraient rentrer ou être aspirés dans l'appareil par les fentes d'aération et abîmer le ventilateur ou entraver l'aération.

▸ S'il y a un tiroir sous la table de cuisson, n'y rangez pas de bombes aérosol ou de liquides ou de matériaux inflammables. Les casiers à couverts doivent être en matériau thermorésistant.

Prescriptions de sécurité et mises en garde

▸ Si vous rangez des objets en métal sous la table de cuisson, ils peuvent chauffer en cas d'utilisation intensive et prolongée de l'appareil. Réchauffez toujours suffisamment les aliments. Les germes éventuellement présents dans les aliments ne sont détruits que par une température suffisamment élevée maintenue le temps nécessaire. N'utilisez surtout pas deux casseroles en même temps sur une seule zone de cuisson. ▸ Si l'appareil est monté derrière la porte d'un meuble, il ne doit fonctionner que si la porte du meuble est ouverte.

Fermez la porte du meuble lorsque la table est arrêtée et que les témoins de chaleur résiduelle sont éteints.

▸ Si la table de cuisson est encastrée au-dessus d'un four ou d'une cuisinière à pyrolyse, elle ne doit pas être enclenchée pendant la pyrolyse sans quoi la sécurité antisurchauffe de la table de cuisson pourrait se déclencher (voir chapitre correspondant). - Cette table de cuisson ne convient pas à l'utilisation avec une minuterie externe ou un système de contrôle à distance.

Miele ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Enlèvement de l'emballage

L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.

Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, votre revendeur reprend l'emballage.

Enlèvement de l'ancien appareil

Les appareils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécifique adapté à l'évacuation de ce type d'appareil. Informez-vous le cas échéant auprès de votre revendeur.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.

Collez la plaque signalétique jointe à l'appareil à l'endroit précisé au chapitre "Plaque signalétique".

Premier nettoyage

Enlevez les éventuels autocollants et films de protection. Nettoyez la plaque avec un linge humide et séchez-la ensuite.

N'utilisez pas de liquide vaisselle car il pourrait laisser des traces bleuâtres sur la plaque vitrocéramique.

Mise en service

Au premier enclenchement de la table de cuisson ou après une coupure de courant, tous les éléments de l'afficheur s'allument aux fins de test pendant environ 1 s. Dès qu'ils s'éteignent, vous pouvez faire fonctionner l'appareil.

Lorsque la table de cuisson est mise en service pour la première fois, une odeur se dégage et un peu de fumée peut sortir. L'odeur réduit rapidement au fur et à mesure des utilisations et disparaît.

Cette odeur et la fumée qui peut se dégager n'indiquent pas une anomalie de fonctionnement ou un mauvais branchement et ne sont pas nocives pour la santé.

Tenez compte du fait qu'une table de cuisson à induction chauffe beaucoup plus rapidement qu'une table de cuisson classique.

Principe de fonctionnement

Une bobine à induction est placée sous chaque zone de cuisson. Cette bobine produit un champ magnétique lorsque la zone de cuisson est enclenchée. Celui-ci agit directement sur le fond de la casserole et le réchauffe. La zone de cuisson ne s'échauffe qu'indirectement, par la chaleur que dégage le fond de la casserole.

Les tables de cuisson à induction ne fonctionnent qu'avec les fonds de casseroles à fond magnétisable (voir chapitre "Vaisselle à utiliser").

L'induction tient automatiquement compte de la taille de l'ustensile posé, c'est-à-dire qu'elle n'est active que sur la surface couverte par la casserole.

La zone de cuisson ne fonctionne pas,

• si elle est enclenchée sans vaisselle ou avec de la vaisselle inadaptée (vaisselle avec fond non magnétique)
• si le diamètre de la casserole posée est trop petit.
• si le récipient de cuisson est enlevé de la zone de cuisson enclenchée.

Dans ce cas, le symbole clignote à l'écran.

Si dans les trois minutes qui suivent une casserole appropriée est posée, le symbole s'éteint et vous pouvez poursuivre comme d'habitude.

Si aucune casserole ou une casserole inadaptée est posée, la zone de cuisson est éteinte automatiquement après 3 minutes. À l'affichage, le symbole clignote en alternance avec .

Pour faire fonctionner la zone de cuisson, le bouton de commande doit d'abord être tourné sur "0".

Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères, etc. sur la table de cuisson. Ils risquent de chauffer si l'appareil est en fonctionnement, est enclenché par inadvertance ou est encore chaud (risque de brûlure).

Bruits

Lors du fonctionnement d'une table de cuisson à induction, les bruits suivants peuvent résonner, en fonction du matériel et de la forme du fond de la casserole :

• Un bruit sourd en cas de puissance élevée. Il faiblit ou disparaît dès que le niveau de puissance est réduit.
• Des crépitements peuvent se faire entendre lorsqu'un fond est composé de plusieurs matériaux (fond sandwich).
• Des sifflements peuvent se faire entendre si plusieurs zones de cuisson reliées entre elles (voir chapitre "Fonction booster") fonctionnent en même temps et que des casseroles à fond composé de matériaux différents (par ex. fond sandwich) y sont posées.
• Un bruit de déclic peut se produire avec les opérations de couplage électronique, en particulier à faible puissance.

Afin d'augmenter la durée de vie de l'électronique, l'appareil est équipé d'un ventilateur. S'il est utilisé de façon intensive, il s'enclenche avec un vrombissement. Le ventilateur peut continuer à fonctionner après l'arrêt de la table de cuisson.

Ustensiles de cuisson à utiliser

Type d'ustensile

Les ustensiles de cuisson appropriés sont en :

• inox avec fond magnétisable
• acier émaillé
• fonte

Les ustensiles de cuisson non appropriés sont en :

• inox avec fond non magnétisable - aluminium, cuivre
• verre, céramique, faïence

Si vous n'êtes pas sûr que votre casserole convient à l'induction, prenez un aimant et approchez-le du fond de la casserole. S'il reste accroché au fond de la casserole, celle-ci convient.

Veuillez noter que les particularités d'utilisation du fond de la casserole peuvent influer sur la régularité du résultat de cuisson.

Pour exploiter l'énergie de votre zone de cuisson, vous devez sélectionner la taille du récipient de manière à ce qu'elle soit comprise entre le cercle intérieur et extérieur. Si le récipient est plus petit que le cercle intérieur, il peut arriver que l'induction ne fonctionne pas. La zone de cuisson réagit comme si aucune casserole n'était posée.

Souvent, c'est le diamètre maximal ou le diamètre supérieur de la casserole ou de la poêle qui est indiqué. C'est cependant le diamètre du fond (souvent plus petit) qui importe.

Déposez l'ustensile de cuisson au centre de la zone de cuisson.

Si le plat ne repose que partiellement sur la zone de cuisson, les poignées peuvent devenir brûlantes.

Mise en marche et arrêt

Pour enclencher une zone de cuisson, tourner le bouton de commande correspondant vers la droite ① sur le niveau de puissance souhaité et pour l'arrêter, tourner le bouton de commande vers la gauche ② sur "0".

Le bouton de commande ne doit pas être tourné vers la droite sur "0" en passant sur BI ou BI/II.

Après l'enclenchement d'une zone de cuisson, le témoin de fonctionnement s'allume et au bout d'un instant l'affichage de chaleur résiduelle également.

Après l'arrêt de toutes les zones de cuisson, le témoin de fonctionnement s'éteint.

Voyant de chaleur résiduelle

L'affichage de chaleur résiduelle s'éteint lorsque la table de cuisson à induction peut être touchée sans danger.

Tant que l'affichage de chaleur résiduelle est allumé, ne touchez pas la table de cuisson et ne posez pas d'objets sensibles à la chaleur. Risque de brûlure et d'incendie!

Choisir le nombre de niveaux de puissance

Type de cuisson	Plage de réglage*
Maintenir au chaud	55
Faire fondre du beurre	1 - 2
Dissoudre de la gelatine
Cuire de la bouillie au lait	2
Réchauffer de petites quantités de liquide	3
Cuire le riz, Décongeler les légumes en bloc
Cuire les céréales
Réchauffer des plats liquides ou semi-liquides	4
Préparer des omelettes ou des oeufs sur le plat sans les faire brunir
Cuire des fruits à l'étuvée
Cuire des pâtes
Cuire des légumes, duoissonDécongeler et réchauffer des alimentents surgelés	5
Cuire de grandes quantités, par ex plats mijotésfMonter des crèmes et des sauces par ex. sauce hollandaise	6
Cuire doucement (sans surchauffer laGRAisse) des oeufs au plat
Cuire doucement (sans surchauffer laGRAisse)oisson, escalopes, saucisses	7
Cuire des croquettes de pomme de terre, crépes, etc.
Saisir un plat à braiser	8
Faire bouillir de grandes quantités d'eauDémarrer une cuisson	9

• Ces valeurs sont données à titre indicatif. La puissance de la bobine d'induction varie en fonction de la taille et du matériel du fond de la casserole. Il est donc possible qu'en fonction des ustensiles de cuisson que vous utilisez, les niveaux de puissance varient légèrement. Vous déterminerez vous-même avec l'expérience quelle durée est la plus appropriée pour votre vaisselle.

Mijotage automatique

Puisance debijotage	Démarrageautomatique dcuisson enminuteset en secondes(env.)
1	0 : 15
2	0 : 15
3	0 : 25
4	0 : 50
5	2 : 00
6	5 : 50
7	2 : 50
8	2 : 50
9	-

Lorsque le démarrage automatique est activé, la zone de cuisson chauffe automatiquement à la puissance maximale puis revient à la puissance de mijotage que vous avez sélectionnée. La durée du démarrage automatique dépend du niveau de puissance sélectionné pour le mijotage (voir tableau).

En cas de puissance de mijotage élevée, un temps de démarrage de cuisson automatique court suffit, car en général pour ce genre de réglage la casserole est chauffée à vide pour saisir les aliments.

Si le récipient est enlevé de la zone de cuisson pendant le démarrage automatique, celui-ci est interrompu. Il reprend si le récipient est reposé sur la

zone de cuisson dans les trois minutes qui suivent.

Activer le démarrage de cuisson automatique

Tournez le bouton de commande vers la gauche au maximum. Maintenez le bouton dans cette position jusqu'à ce qu'un R soit affiché.

Si le bouton est maintenu trop longtemps, un L est affiché à l'écran et le verrouillage est activé (voir chapitre "Verrouillage").

Tournez le bouton de commande vers la droite sur la puissance de mijotage automatique souhaitée.

Si dans les cinq secondes suivantes aucune puissance de mijotage n'est sélectionnée, le démarrage automatique ne sera pas actif.

La modification de la puissance de mijotage n'est possible que pendant 10 secondes env. après l'activation du démarrage automatique. Une fois ce temps écoulé, toute modification entraîne la désactivation du démarrage automatique.

Un R s'affiche pendant le démarrage de cuisson automatique.

Fonction Booster

Les zones de cuisson sont équipées d'un booster simple (I) ou d'un booster double - twinbooster (I/II) (voir description de l'appareil).

La fonction booster renforce la puissance pour faire chauffer rapidement de grandes quantités, par exemple de l'eau pour la cuisson des pâtes. En cas d'activation du booster I et du booster II, les zones de cuisson travaillent pendant 10 minutes à une puissance très élevée.

La fonction booster ne peut pas être utilisée simultanément sur deux zones de cuisson.

À la fin du temps de booster, la plaque retourne automatiquement au niveau de puissance 9.

Si le récipient est enlevé de la zone de cuisson pendant que la fonction BOOSTER fonctionne, celle-ci est interrompue. Elle reprend si le récipient est reposé sur la zone de cuisson dans les trois minutes qui suivent.

Le niveau de puissance extrêmement élevé du booster ne peut être atteint qu'en retirant une partie de la puissance à une autre zone de cuisson pendant que le booster fonctionne.

L'enclenchement du booster/twinbooster niveau 1 a pour effet suivant sur la zone de cuisson :

• Si le réglage automatique est activé, il est désactivé.
• Si sur la deuxième zone de cuisson le niveau de puissance 9 est réglé, la puissance est réduite.

À l'affichage, le niveau de puissance réduit clignote en alternance avec L.

La mise en marche du twinbooster niveau 2 arrête l'autre zone de cuisson. 0 clignote en alternance avec L à l'affichage.

Activer le booster I

Tournez le bouton de commande en passant le niveau de puissance 9 sur BI ou BI/II puis retournez sur 9.

I s'inscrit à l'affichage de la zone de cuisson et B apparaît également.

Enclencher le booster II

Tournez le bouton de commande en passant le niveau de puissance 9 sur BI/II puis retournez sur 9.

I s'inscrit à l'affichage de la zone de cuisson et B apparaît également.

Tournez le bouton de commande en passant par le niveau de puissance 9 sur BI/II puis revenez sur 9.

Il est indiqué dans l'affichage de la zone de cuisson.

Désactiver le booster

Vous pouvez arrêter le booster à tout moment.

Tournez le bouton de commande en passant par le niveau de puissance 9 sur BI ou BI/II et revenez sur 9, jusqu'à ce que le symbole I ou II s'éteigne à l'affichage ou réduisez le niveau de puissance.

Fonction de maintien au chaud

Toutes les zones de cuisson ont un niveau de puissance de maintien au chaud.

Lorsque la fonction de maintien au chaud est activée, la zone de cuisson s'arrête après 2 h de fonctionnement maximum.

Le maintien au chaud sert à maintenir en température les plats juste après leur préparation, donc encore chauds. Elle ne convient pas au réchauffage de plats froids !

Conseils

Les aliments doivent impérativement être dans un ustensile de cuisson (casserole/poêle). Couvrez l'ustensile avec un couvercle.

Il n'est pas nécessaire de remuer les aliments pendant que le maintien au chaud est en cours.

La perte des substances nutritives des aliments commence à la cuisson et se poursuit lors du maintien au chaud. Plus le maintien au chaud est prolongé, plus ils perdent leurs vertus nutritives. Il est donc conseillé de maintenir au chaud le moins longtemps possible.

Conseils d'économie d'énergie

- Cuisez vos aliments tant que possible dans des casseroles ou poêles couvertes afin que la chaleur ne se dissipe pas en pure perte.

à découvert

sous un couvercle

• Choisissez une petite casserole pour les petites quantités. Une petite casserole a besoin de moins d'énergie qu'une grande casserole peu remplie. Cuisez avec peu d'eau.
• Après avoir commencé la cuisson, pensez à réduire le niveau de puissance à temps.
• Le temps de cuisson peut être considérablement réduit en utilisant un autocuiseur.

Sécurité enfants

Afin que les zones de cuisson ne puissent pas être activées par accident, elles sont équipées d'une sécurité enfants.

La sécurité enfants ne peut être activée que si toutes les zones de cuisson sont désactivées.

La sécurité enfants est activée et désactivée avec le bouton de commande droit.

Activer

Tournez le bouton de commande vers la gauche jusqu'en butée et tenez-le bien jusqu'à ce que L s'affiche.

Ensuite, à chaque actionnement du bouton de commande, un L est affiché.

Désactiver

• Tournez le bouton de commande vers la gauche jusqu'en butée et tenez-le bien jusqu'à ce que L s'éteigne et que 0 apparaisse brièvement.

Sécurité "oubli"

Votre table de cuisson est dotée d'une sécurité anti-oubli.

Lorsqu'une zone de cuisson chauffe pendant une période anormalement longue (voir tableau) avec le même niveau de puissance, elle s'éteint automatiquement.

À l'affichage, D clignote en alternance avec L.

Pour faire fonctionner la zone de cuisson, le bouton de commande doit d'abord être tourné sur "0".

Le témoin de fonctionnement et la représentation à l'affichage s'éteignent.

Niveau de puissance	Durée de fonctionnement maximale en heures
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1

Toutes les bobines d'inductance et le ventilateur de l'électronique sont équipés d'une protection anti-surchauffe.

Avant que les bobines d'inductance ou les ventilateurs surchauffent, la protection anti-surchauffe applique l'une des mesures suivantes sur la zone de cuisson concernée ou sur la table de cuisson complète :

• La fonction booster éventuellement activée est interrompue.
• Le niveau de puissance réglé est réduit.
• Si une bobine d'induction est concernée, la zone de cuisson concernée s'arrête et H s'allume. Il peut arriver que les autres zones de cuisson s'arrêtent peu de temps après. Tournez le bouton de commande de la zone de cuisson concernée sur "0".

La zone de cuisson peut être remise en marche comme d'habitude dès que le H a disparu.

Si le bouton de commande n'est pas tourné sur "0", clignote en alternance avec à l'écran. Pour faire fonctionner la zone de cuisson, le bouton de commande doit d'abord être tourné sur "0". - Si le ventilateur est concerné, l'alimentation en puissance des zones est réduite.

Dès que le ventilateur a suffisamment refroidi, les zones de cuisson fonctionnent de nouveau au niveau de puissance réglé initialement.

• Si la température réaugmente après la réduction de puissance, les zones de cuisson s'arrêtent.

Il est possible que d'autres zones de cuisson se désactivent peu après.

À l'affichage, L clignote en alternance avec R.

Tournez le bouton de commande de la zone de cuisson concernée sur "0".

Dès que les zones de cuisson ont refroidi, vous pouvez les remettre en marche comme d'habitude.

La protection anti-surchauffe peut se déclencher dans les situations suivantes :

• la casserole chauffée est vide.
• de l'huile ou de la graisse est chauffée à un niveau de puissance élevé.
• le fond de la table de cuisson n'est pas suffisamment aéré.

Si la protection contre la surchauffe se déclenche de nouveau bien que ces éventualités soient écartées, appelez le SAV.

N'utilisez pas de nettoyeur vapeur pour le nettoyage. La vapeur pourrait s'infiltrer dans les composants et provoquer un court-circuit.

Nettoyez toute la table de cuisson après chaque utilisation. À cet effet, laissez la table de cuisson refroidir. Lorsque vous lavez la table de cuisson à l'eau, essuyez-la ensuite pour éviter les traces de tartre.

Pour éviter d'endommager les surfaces en les nettoyant, n'utilisez pas

• de liquide vaisselle,
• de détergents à base de soude, d'ammoniaque, de produit alcalin, d'acide ou de chlorure,
• de produits anticalcaire,
• de détachants et de produits anti-rouille,
• de produits abrasifs tels que poudres et laits à récurer,
• de détergents contenant des solvants,
• de détergents pour lave-vaisselle,
• de bombes pour gril et fours,
• de produits nettoyants pour verre,
• d'éponges avec tampon abrasif, de brosses ou d'éponges contenant des restes de produit détergent.
• de gommes de nettoyage,
• d'objets pointus (pour ne pas abîmer les joints entre le cadre et le plan de travail).

Vitrocéramique

Ne pas utiliser de liquide vaisselle pour nettoyer la plaque. Le nettoyage avec du liquide vaisselle ne permet pas d'éliminer toutes les traces et résidus. Une pellicule invisible demeure, qui entraîne une altération de la vitrocéramique. Cette altération chromatique ne peut plus être enlevée ensuite.

Nettoyez régulièrement la table de cuisson avec un produit nettoyant vitrocéramique spécial.

Enlevez toutes les salissures grossières avec une éponge humide et les salissures incrustées avec un grattoir pour verre.

Nettoyez ensuite la table de cuisson avec le produit nettoyant spécial vitrocéramique et inox Miele (voir chapitre "Accessoires en option") ou un produit nettoyant pour vitrocéramique du commerce et avec une feuille d'essuie-tout ou un chiffon propre. Ne pas appliquer le produit nettoyant sur une zone encore chaude, cela pourrait laisser des traces. Veuillez suivre les instructions du fabricant du produit nettoyant.

Rincez la table avec une éponge humide puis essuyez-la. Enlevez bien toute trace du produit nettoyant. Dans le cas contraire, les restes calcinés par les cuissons deviennent indélébiles et abîment la vitrocéramique.

Les taches de tartre, d'eau ou les restes d'aluminium (taches à reflet métallique) s'enlèvent avec le produit nettoyant vitrocéramique et inox.

Si vous renversez du sucre par mégarde ou que vous posez un objet en plastique ou une feuille d'aluminium sur la table de cuisson chaude, arrêtez la table de cuisson. Grattez immédiatement la zone de cuisson avec un grattoir pour verre, tant qu'elle est chaude. Attention, risque de brûlure !

Finissez de nettoyer la zone de cuisson une fois qu'elle a refroidi comme précisé plus haut.

Acier inoxydable

Utilisez un détergent spécial inox et verre non abrasif pour le nettoyage (voir "accessoires en option").

Pour éviter une ressalissure rapide, nous vous conseillons d'utiliser un produit d'entretien inox (voir chapitre "Accessoires en option").

Versez du produit avec parcimonie puis étalez-le.

N'utilisez pas de produit spécial inox vers l'impression en relief de la marque Miele. Sinon celle-ci serait rayée. Nettoyez cette zone uniquement avec une éponge, du liquide vaisselle et de l'eau chaude.

La réparation des appareils électriques doit être exclusivement effectuée par des techniciens agréés Miele. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.

Que faut-il faire si.

... les zones de cuisson ne chauffent pas ?

Vérifiez si le fusible de l'installation domestique a sauté. Le cas échéant, réactivez le fusible.

Si le problème ne peut pas être résolu, tournez le bouton de commande sur "0" et débranchez l'appareil pendant environ 1 minute du réseau.

Si vous ne parvenez toujours pas à mettre en marche l'appareil, demandez à un électricien ou au SAV.

... un clignote à l'écran ?

Vérifiez si

• la zone de cuisson vide est encore enclenchée par erreur
• la casserole posée convient à l'induction et est suffisamment grande (voir chapitre "Vaisselle à utiliser").

... Si clignote à l'affichage en alternance avec un niveau de puissance ?

Le niveau de puissance a été réduit car le booster a été enclenché sur la zone de cuisson associée (voir chapitre "Fonction booster").

... Si clignote à l'affichage en alternance avec 0 ?

La zone de cuisson s'est désactivée car

• le twinbooster a été enclenché sur la zone de cuisson liée (voir chapitre "Fonction booster").
• Il n'y a pas de casserole ou pas de casserole appropriée sur la zone de cuisson.
• La protection anti-surchauffe s'est déclenchée (voir chapitre "Protection contre la surchauffe").

... le symbole "d" apparaît quelques secondes après la mise en marche d'une zone de cuisson et que la zone de cuisson ne chauffe pas ?

Le mode de démonstration est activé. Tournez le bouton de commande de droite 2x brièvement (< 1 sec) à fond vers la gauche pour désactiver puis tournez encore une fois et maintenez le bouton tourné vers la gauche pendant env. 3 secondes.

... un L s'affiche après enclenchement de la zone de cuisson pendant quelques secondes ?

La sécurité enfants est activée (voir chapitre "Sécurité enfants").

... Un H est affiché à l'écran ?

La protection contre la surchauffe s'est déclenchée (voir chapitre "Protection contre la surchauffe").

... F 47 et F48 clignotent dans les affichages ?

Les grilles d'aération sont couvertes ou le ventilateur est défectueux.

Les grilles d'aération ne doivent pas être recouvertes. Enlevez les éventuels objets qui recouvrent les grilles d'aération. Si le message d'erreur apparaît de nouveau, appelez le S.A.V.

... D'autres messages de défaut FE.. apparaissent dans les affichages ?

Un défaut s'est produit au niveau de l'électronique.

Mettez la table de cuisson hors tension pendant environ 1 minute.

Si le problème se produit une fois la table de cuisson remise sous tension, contactez le service après-vente.

... une ou plusieurs zones de cuisson s'arrêtent automatiquement ?

La sécurité oubli ou la protection contre la surchauffe s'est déclenchée (voir chapitres "Sécurité oubli" et "Protection contre la surchauffe").

... la fonction booster est automatiquement interrompue prématurément.

La protection contre la surchauffe s'est déclenchée (voir chapitre "Protection contre la surchauffe").

... La zone de cuisson ne fonctionne pas comme d'habitude avec le niveau de puissance réglé.

La protection contre la surchauffe s'est déclenchée (voir chapitre "Protection contre la surchauffe").

... le contenu des casseroles chauffe à peine voir pas du tout alors que le démarrage automatique est activé ?

Ceci peut être lié à

• une grande quantité d'aliments à cuire.
• une mauvaise conduction de chaleur du récipient.

Augmentez la puissance de chauffe ou faites cuire au niveau de puissance le plus élevé puis baissez manuellement.

... le ventilateur continue à fonctionner après l'arrêt de la table ?

Il ne s'agit pas d'une anomalie ! Le ventilateur fonctionne jusqu'à ce que la table refroidisse puis s'arrête automatiquement.

Miele propose un vaste assortiment d'accessoires Miele parfaitement adaptés à l'entretien et au nettoyage de vos appareils.

Vous pouvez très facilement les commander sur la boutique Internet Miele :

Vous pouvez également vous les procurer aux Pièces détachées et accessoires Miele (voir page arrière du mode d'emploi) et chez votre revendeur Miele.

Produit nettoyant pour vitrocéramique et pour acier inoxydable 250 ml

Enlève les salissures, traces de tartre et d'aluminium.

Produit d'entretien inox 250 ml

Pour enlever facilement les coulures d'eau, les taches et les empreintes de doigts.

Évite une resalissure rapide

Chiffon microfibres

Enlève les empreintes de doigts et les traces légères

Afin d'éviter tout dégât sur l'appareil, celui-ci ne doit être intégré qu'une fois le montage du meuble supérieur et de la hotte effectué.

Les distances de sécurité indiquées aux pages suivantes doivent être respectées.

Toutes les dimensions sont indiquées en mm.

Les bois de placage des plans de travail doivent être traités avec une colle thermoréfractaire (100 °C) pour éviter qu'ils ne se décollent ou se déforment. Les finitions murales doivent également être thermoréfractaires. - Cette table de cuisson ne doit pas être utilisée sur des unités mobiles (bateaux par exemple). Assurez-vous que le cordon d'alimentation de la plaque n'est pas exposé à des contraintes mécaniques après le montage, par exemple à cause d'un tiroir. Il est interdit de monter une table de cuisson au-dessus des réfrigérateurs, lave-vaisselle, lave-linge et sèche-linge. Le montage au-dessus d'un four Miele n'est possible que si le plan de travail a une épaisseur de 40 mm minimum.

Distance de sécurité par rapport aux meubles supérieurs

La distance de sécurité entre la hotte et la table de cuisson prescrite par le fabricant de la hotte doit être respectée. Si vous ne disposez pas d'indications du fabricant à ce sujet ou si des matériaux inflammables sont montés (portique par exemple) au-dessus de la table de cuisson, la distance de sécurité doit être d'environ 760 mm minimum.

Lorsque des distances de sécurité différentes sont commandées dans la notice de montage/d'utilisation selon le type d'appareil encastré sous une hotte, par exemple un wok et/ou une table de cuisson électrique, CHOISISSEZ LA DISTANCE LA PLUS IMPORTANTE.

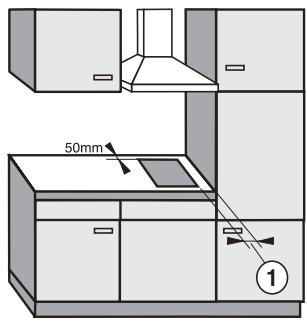

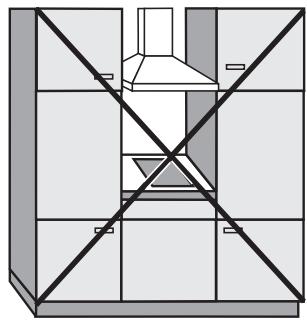

Distances de sécurité latérales

Une table de cuisson encastrée peut être entourée d'un côté et à l'arrière de placards ou de cloisons ; en revanche, l'autre côté doit demeurer libre : il ne doit y avoir aucun appareil ou meuble plus haut que la table de cuisson (voir croquis).

En raison du fort dégagement de chaleur, une distance de sécurité de minimum 50 mm entre la découpe du plan de travail et la paroi arrière doit être respectée.

Entre la découpe du plan de travail et les meubles environnants, par ex. une armoire à droite ou à gauche, la distance de sécurité a est de

40 mm sur CS 1212/CS 1212-1

CS 1221/CS 1221-1

CS 1234 / CS 1234-1

CS 1223

CS 1222

50 mm sur CS 1112

CS 1122

CS 1134

CS 1326

CS 1327

CS 1411

100 mm sur CS 1012/CS 1012-1

150 mm sur CS 1421

CS 1312

CS 1322

200 mm sur CS 1034 / CS 1034-1

250 mm sur CS 1011

CS 1021.

recommandé

déconseillé

interdit

Distance minimale en dessous

Pour garantir une bonne aération de la table de cuisson, il faut respecter une distance de sécurité minimale entre la table et un four, une tablette ou un tiroir.

La distance minimale entre l'arête inférieure de la table de cuisson et

• l'arête supérieure du four doit être de 15 mm.
• l'arête supérieure de la tablette doit être de 15 mm.
• le fond du tiroir doit être de 75 mm.

Tablette

Le montage d'une tablette sous la table de cuisson n'est pas nécessaire mais autorisé.

Pour poser le câble de raccordement réseau, une fente de 10 mm est nécessaire.

Pour une meilleure aération de la table de cuisson, nous vous conseillons un espace de 20 mm.

Conseils de sécurité relatifs au montage

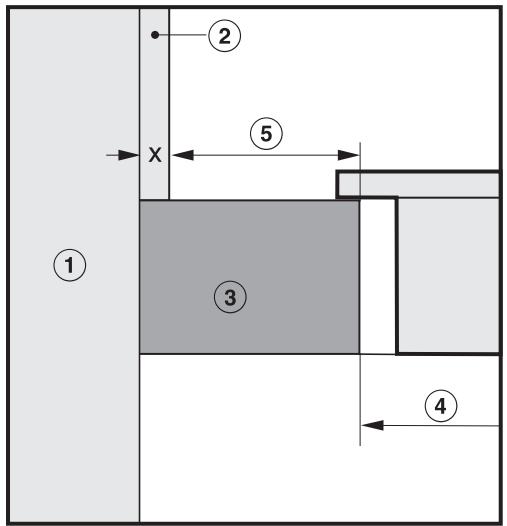

Distance de sécurité avec la crédence

Lorsqu'une crédence est posée, la distance minimale entre la découpe et la crédence doit être respectée, car les températures élevées peuvent abîmer ou détruire le matériel de la crédence.

En cas de crédence en matériau inflammable (par ex. bois), la distance minimale ⑤ entre la découpe et la crédence doit être de 50 mm.

En cas de crédence en matériau ininflammable (par ex. métal, pierre naturelle, carrelage), la distance minimale ⑤ entre la découpe et la crédence doit être de 50 mm moins l'épaisseur de la crédence.

Exemple : épaisseur de la crédence 15 mm, 50 mm - 15 mm = distance minimale 35 mm.

① Mur ② Crédence

Cote x = épaisseur de la crédence

③ Plan de travail ④ Découpe dans le plan de travail ⑤ Distance minimale

En cas de matériau inflammable : 50 mm

En cas de matériau ininflammable : 50 mm - cote x

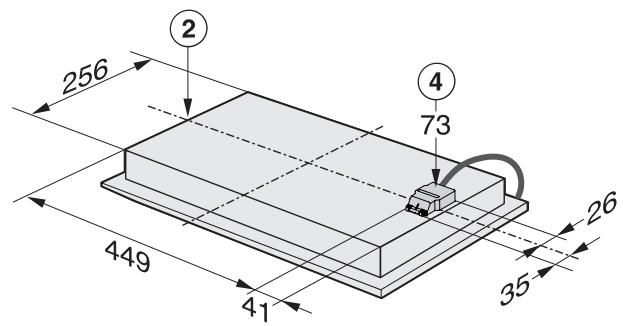

① Ressorts de blocage ② Avant ③ Hauteur d'encastrement ④ Hauteur boîtier raccordement électrique avec cordon d'alimentation, L = 2000 mm

① Ressorts de blocage ② Avant ③ Hauteur d'encastrement ④ Hauteur boîtier raccordement électrique avec cordon d'alimentation, L = 2000 mm

Effectuez la découpe du plan de travail pour un ou plusieurs dominos, suivant le schéma ci-contre.

Respectez la distance minimale par rapport au mur arrière et à gauche ou à droite par rapport à un mur latéral.

Voir le chapitre "Conseils de sécurité relatifs au montage".

Scellez les bords de coupe des plans de travail en bois avec un vernis spécial, du caoutchouc au silicone ou de la résine pour éviter tout gonflement dû à l'humidité.

Les matériaux utilisés doivent être thermorésistants.

Attention à ne pas répandre ces matériaux sur le dessus du plan de travail.

Si vous constatiez lors du montage que le joint du cadre ne repose pas correctement sur le plan de travail aux angles, reprenez le rayon aux angles (≤ R4) avec précaution à l'aide d'une scie sauteuse.

Encastrement de plusieurs appareils

En cas d'encastrement de plusieurs dominos/tables de cuisson, une barrette de jonction ② doit être montée.

Voir chapitre "Fixation des ressorts de blocage et des barrettes".

Découpe du plan de travail - deux appareils

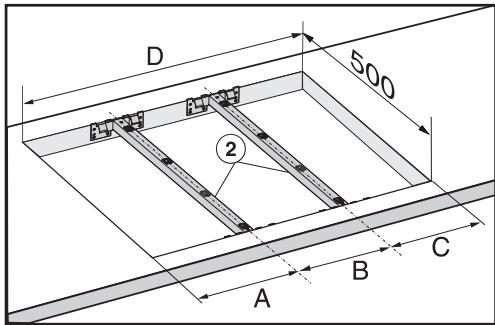

Découpe du plan de travail - trois appareils

En cas d'encastrement de deux dominos, la largeur de la découpe D correspond à la somme des cotes A et C.

En cas d'encastrement de trois dominos, la largeur de la découpe D correspond à la somme des cotes A, B et C.

A = largeur appareil (288 mm ou 380 mm ou 576 mm) moins 8 mm B = largeur de l'appareil (288 mm ou 380 mm ou 576 mm) C = largeur appareil (288 mm ou 380 mm ou 576 mm) moins 8 mm D = largeur de la découpe du plan de travail

En cas d'encastrement de plus de trois tables, ajouter une cote B (288 mm, 380 mm ou 576 mm) aux cotes A, B ou C pour chaque table ajoutée.

Exemples de calcul de la découpe du plan de travail en cas d'encastrement de trois tables de cuisson.

A Largeur appareil moins 8	B Largeur appareil	C Largeur appareil moins 8	D Découpe du plan de travail
280	288	280	848
280	380	372	1032
280	576	568	1424
372	288	280	940
372	380	372	1124
372	576	568	1516
568	288	280	1136
568	380	372	1320
568	-	568	1136

Dimensions en mm

(1) Ressorts de blocage (2) Barrettes de jonction ③ Espace entre la barrette de jonction et le plan de travail ④ Couvercle

La fixation des ressorts de blocage ① et des barrettes de jonction ② est représentée dans le croquis pour 3 appareils.

Pour chaque appareil, une barrette de jonction supplémentaire est nécessaire. La position de la barrette de jonction supplémentaire dépend de la largeur B (288 mm / 380 mm / 576 mm).

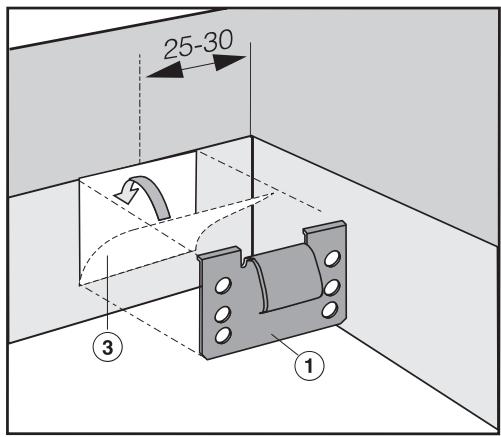

Montage des ressorts de blocage et des barrettes de jonction

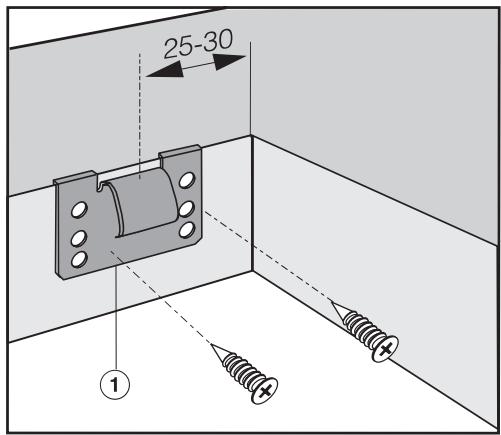

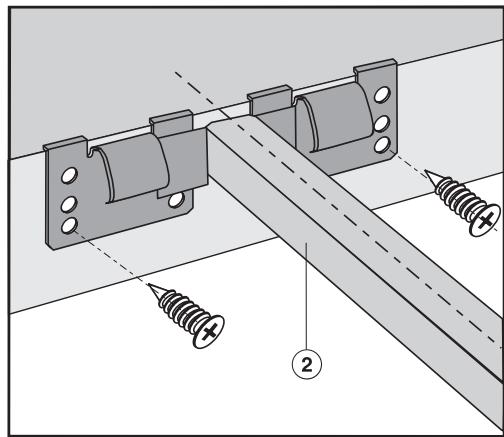

Plan de travail en bois

Posez les ressorts de blocage fournis ① et les barrettes de jonction ② aux endroits marqués sur le rebord supérieur de la découpe. Fixez les ressorts de blocage et les barrettes de jonction avec les vis fournies 3,5 × 25 mm.

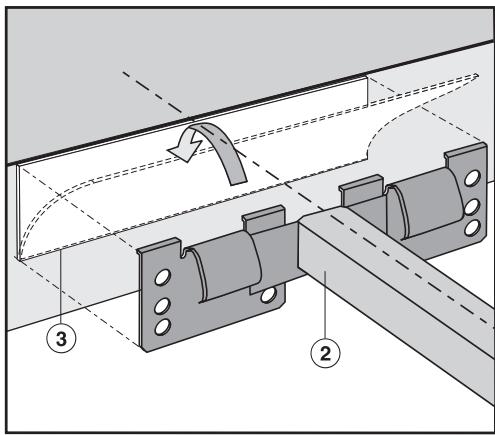

Montage des ressorts de blocage et des barrettes de jonction

Plan de travail en pierre naturelle

Les vis ne sont pas nécessaires pour les plans de travail en pierre naturelle.

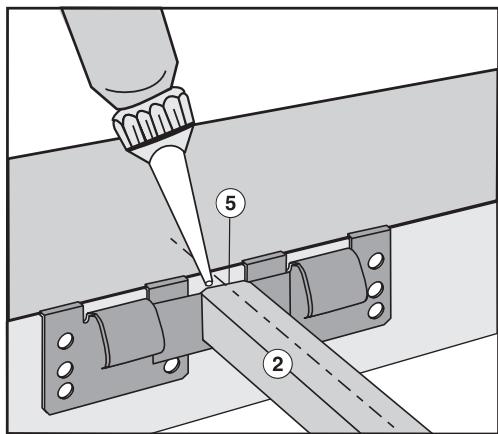

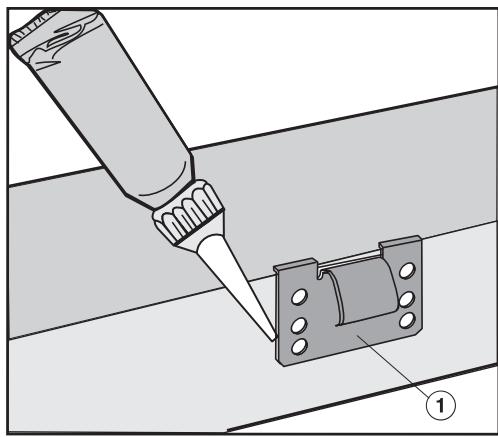

Appliquez un cordon de silicone sur les côtés et le bas des ressorts de blocage ① et des barrettes de jonction ②. Comblez l'espace ⑤ entre les barres de jonction et le plan de travail avec du silicone.

Positionnez et fixez les ressorts de blocage ① et les barrettes de jonction ② avec une bande adhésive double face fortement adhésive ③.

Faites passer le cordon d'alimentation par la découpe. Déposez le domino en l'introduisant par l'avant dans la découpe du plan de travail. Abaissez ensuite l'appareil avec les deux mains vers le bas et enclenchez-le dans les ressorts. Vérifiez que le joint de l'appareil repose bien sur le plan de travail. Ceci permet une étanchéité parfaite de tous les côtés. N'utilisez pas de pâte pour joint. Décalez l'appareil encastré sur le côté jusqu'à ce que les trous de la barre de jonction soient visibles.

Déposez le domino suivant en l'introduisant par l'avant dans la découpe du plan de travail. Raccordez l'appareil ou les appareils au réseau électrique (voir chapitre "Branchement électrique"). Vérifiez le fonctionnement du ou des domino(s).

Pour soulever le domino, vous devez disposer d'un outil spécial. Vous pouvez faire sortir le domino par en-dessous. Attention, l'arête doit être sortie d'abord.

Insérez l'habillage ④ dans les trous de la barre de jonction ②.

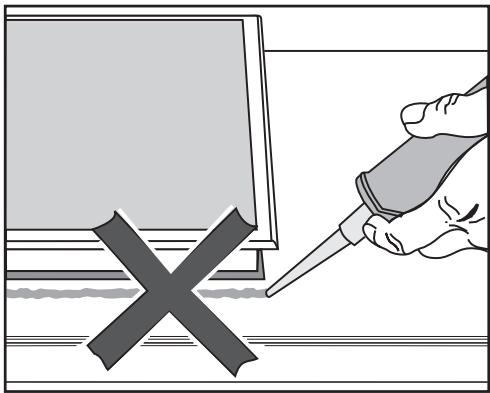

Joint entre l'appareil et le plan de travail

Le joint sous le pourtour de la partie supérieure de la table de cuisson garantit une étanchéité suffisante par rapport au plan de travail.

Il est strictement interdit de poser un produit pour joint d'étanchéité (silicone par exemple) entre le cadre de la partie supérieure de la table de cuisson et le plan de travail.

La table de cuisson et le plan de travail pourraient sinon être abîmés si la table de cuisson doit être déposée.

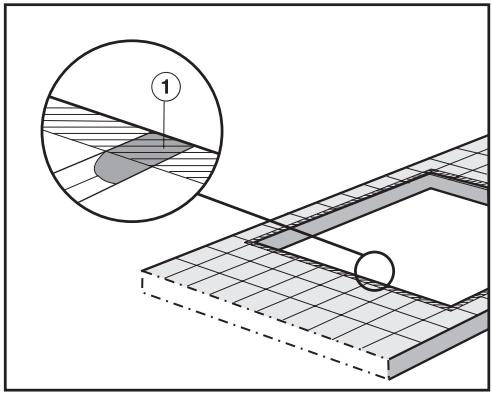

Plan de travail carrelé

Les joints ① et la zone hachurée correspondant à la zone sur laquelle repose la table doivent être lisses et égaux afin que le cadre repose bien sur les bords et que le joint d'étanchéité situé sous le rebord de la partie supérieure de la plaque puisse assurer une étanchéité suffisante avec le plan de travail.

Il est conseillé d'effectuer le raccordement électrique avec une prise. Ceci permet de faciliter le SAV.

Vérifiez que la prise est accessible une fois l'appareil monté.

Si le raccordement n'est pas réalisé par l'intermédiaire d'une prise, faites appel à un électricien spécialisé qui connaît très précisément les directives locales ainsi que les prescriptions complémentaires de la société locale de distribution d'électricité et les respectera scrupuleusement.

Si la prise de courant n'est plus accessible ou si le branchement est prévu en fixe, un dispositif de sectionnement de chacun des pôles doit être prévu sur l'installation. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs.

Vous trouverez les caractéristiques de branchement obligatoires sur la plaque signalétique. Ces caractéristiques doivent correspondre à celles du réseau.

Nous vous rappelons que nous déclinons toute responsabilité en ce qui concerne les dégâts directs ou indirects dus à un montage ou un branchement incorrect.

Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse (décharge électrique).

La protection contre les contacts accidentels des pièces isolées en fonction doit être assurée après le montage.

Puissance totale

Voir plaque signalétique

Raccordement et protection

AC 230 V / 50 Hz

Protection de surintensité 16 A avec circuit spécifique

Disjoncteur différentiel

Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec un courant de déclenchement à 30 mA en amont de l'appareil.

Comment mettre hors tension

Si l'appareil doit être mis hors tension, procéder de la façon suivante (en fonction du type de réseau) :

- Fusibles :

Extraire entièrement les fusibles de leurs embouts à visser. Ou :

- Disjoncteurs :

Appuyez sur le bouton de test (rouge) jusqu'à ce que le bouton médian (noir) se déclenche.

Ou :

- Disjoncteurs à réarmement automatique

Basculez le levier de 1 (Marche) sur 0 (Arrêt).

- Disjoncteur différentiel

Commutez l'interrupteur principal de 1 (Marche) à 0 (Arrêt) ou actionnez la touche de contrôle.

Après déconnexion du disjoncteur, prendre les précautions nécessaires pour éviter une remise sous tension accidentelle.

Remplacement du cordon d'alimentation

En cas de remplacement du cordon d'alimentation, il doit être remplacé par un cordon spécial de type H 05 VV-F (isolation PVC) disponible chez le fabricant ou le service après-vente.

Le cordon d'alimentation ne doit être remplacé que par le service après-vente du fabricant ou encore un service après-vente ou un électricien agréé par le fabricant. Vous trouverez les caractéristiques de branchement obligatoires sur la plaque signalétique.

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :

- PMC - voire revendeur Miele ou - la ligne Consommateurs Miele

Vous trouverez le numéro de téléphone correspondant au dos de ce mode d'emploi.

Veuillez indiquer le modèle et la référence de votre appareil. Ces deux indications figurent sur la plaque signalétique.

Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement produit en ligne sur le site www.miele.fr dans la rubrique "les services" ou nous renvoyer la carte constructeur jointe.

Collez la plaque signalétique dans l'encadré. Vérifiez que la désignation de votre appareil coïncide avec la référence de l'appareil indiquée sur la couverture du mode d'emploi.

MIELE France

Siège social

93151 - Le Blanc-Mesnil CEDEX

9 av. Albert Einstein - Z. I. du Coudray

R.C.S. Bobigny B 708 203 088

Galerie Miele Paris

55, Boulevard Malesherbes

75008 Paris

Internet

www.miele.fr

La ligne Consommateurs

Conseils, SAV, accessoires et pièces détachées

0974501000

Appel non surtaxé

Siège en Allemagne

Miele & Cie. KG
