CLIMAI17E - Climatiseur CLIMADIFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Capacité de refroidissement	17000 BTU
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	45 x 38 x 75 cm
Poids	30 kg
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	65 dB
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, service après-vente
Sécurité	Protection contre la surchauffe, dispositif de sécurité intégré
Informations générales	Idéal pour des pièces jusqu'à 70 m², utilisation facile avec télécommande

FOIRE AUX QUESTIONS - CLIMAI17E CLIMADIFF

Pourquoi ma CLIMADIFF CLIMAI17E ne refroidit-elle pas correctement ?

Vérifiez si la température ambiante est trop élevée. Assurez-vous que l'appareil est correctement ventilé et que les grilles d'aération ne sont pas obstruées. Vérifiez également que la température réglée est inférieure à la température ambiante.

Comment régler la température de ma CLIMADIFF CLIMAI17E ?

Pour régler la température, utilisez le panneau de contrôle de l'appareil. Appuyez sur les boutons de température pour augmenter ou diminuer le réglage selon vos préférences.

Mon appareil fait un bruit inhabituel, que faire ?

Un bruit inhabituel peut être dû à un mauvais positionnement de l'appareil ou à des objets bloquant les grilles d'aération. Assurez-vous que l'appareil est stable et qu'il n'y a rien autour qui pourrait provoquer ce bruit.

Pourquoi mon CLIMADIFF CLIMAI17E affiche-t-il un code d'erreur ?

Un code d'erreur peut indiquer un dysfonctionnement. Consultez le manuel d'utilisation pour identifier la signification du code affiché et suivez les instructions de dépannage.

Comment nettoyer ma CLIMADIFF CLIMAI17E ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide avec un peu de savon pour nettoyer l'extérieur. Ne jamais utiliser de produits abrasifs. Pour l'intérieur, retirez les étagères et nettoyez-les séparément.

Que faire si le réservoir d'eau de ma CLIMADIFF CLIMAI17E est plein ?

Videz le réservoir d'eau lorsque le voyant de plein s'allume. Assurez-vous de le vider régulièrement pour éviter les débordements et maintenir le bon fonctionnement de l'appareil.

Puis-je installer ma CLIMADIFF CLIMAI17E à l'extérieur ?

Non, la CLIMADIFF CLIMAI17E est conçue pour un usage intérieur uniquement. L'exposition à des conditions extérieures peut endommager l'appareil.

Quelle est la capacité de ma CLIMADIFF CLIMAI17E ?

La CLIMADIFF CLIMAI17E a une capacité de 17 bouteilles, idéale pour une utilisation domestique ou dans de petits espaces.

MODE D'EMPLOI CLIMAI17E CLIMADIFF

CLIMA17E

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

CLIMADIFF SA

143 Boulevard Pierre Lefauchex

72230 Arnage - FRANCE

Dans ce manuel, vous trouvez de nombreux conseils utiles sur la façon d'utiliser et d'entretenir votre climatiseur correctement. Un peu de soin préventif de votre part peut vous faire économiser beaucoup de temps et d'argent au cours de la vie de votre climatiseur. Avant d'utiliser ce produit, veillez à lire attentivement les instructions et conserver ce manuel pour toute utilisation future.

Lisez ce manuel attentivement

Vous trouverez de nombreuses réponses à des problèmes dans le tableau des conseils de dépannage. Si vous passez en revue notre Guide de Dépannage cela pourrait vous éviter de contacter un technicien.

Attention

Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances à condition qu’elles aient reçu une supervision ou des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usage ne doit pas être effectué par des enfants, sauf s’ils ont plus de 8 ans et qu’ils sont surveillés. Si le cordon d’alimentation est endommagé, il doit être remplacé par le distributeur, son service après-vente ou une personne de qualification similaire afin d’éviter tout danger. L’appareil doit être installé conformément aux réglementations liées aux installations électriques. Ne pas utiliser votre climatiseur dans une pièce humide, comme une salle de bains ou buanderie.

L'appareil doit être situé à au moins 1 mètre de tout radiateur électrique. Contactez un technicien de service autorisé pour la réparation ou l'entretien de cet appareil.

Contactez l'installateur agréé pour l'installation de cet appareil.

Precautions de securite

Règles de sécurité

Conditions d'utilisation

Informations électriques

Identifications des parties

Accessoires

Noms des parties

Characteristiques de l'appareil

Instructions pour l'utilisation du panneau de contrôle

Instructions d'installation

Location

Installation du kit fenêtre

Installation du tuyau d'évacuation

Drainage de l'eau

Remarque

Les données de notation indiquées sur l'étiquette d'énergie sont basées sur les conditions de tests de l'installation du tuyau échappement d'air sans adaptateur A & B (Le tuyau et l'adaptateur A & B sont répertoriés dans le tableau des accessoires du manuel d'instructions). Voir l'image ci-dessous :

Lors de l'utilisation de ce produit dans un pays européen, les instructions suivantes doivent être respectées :

Fin de VIE du produit: ne jetez pas ce produit avec les déchets

ménagers non triés.

La collecte de ce produit en tant qu'ordure nécessite un traitement spécial. Plusieurs possibilités :

A) La municipalité a mis en place des systèmes de collecte, où les déchets électroniques peuvent être éliminés sans frais pour l'utilisateur. B) Lors de l'achat d'un nouveau produit, le détaillant reprendra l'ancien produit gratuitement. C) Le fabricant reprend l'appareil pour l'élimination sans frais pour l'utilisateur. D) Des anciens produits contiennent de précieuses ressources, ils peuvent être vendus à des revendeurs de ferraille.

L'élimination sauvage de déchets dans les forêts et les paysages est dangereuse pour la santé, des substances dangereuses peuvent fuir dans le sol et l'eau et se retrouver dans la chaîne alimentaire.

C E

Precautions de securite

Règles de sécurité

Afin d'éviter tout blessure pour l'utilisateur ou d'autres personnes, et des dommages sur l'appareil, merci de suivre les instructions suivantes. Toute opération incorrecte due à l'ignorance de ces instructions peut causer des blessures ou dommages.

A FAIRE

Votre climatiseur doit être utilisé de telle sorte qu’il est protégé de l’humidité : condensation, éclaboussures d’eau, etc. Ne pas placer vos climatiseur où il peut tomber ou être tiré dans l’eau ou tout autre liquide. Si cela arrive, débranchez immédiatement.

Toujours transporter la climatisation et la tenir debout sur une surface stable, et à niveau pendant son utilisation.

Eteignez l'appareil lorsqu'il ne est pas en cours d'utilisation.

Toujours contacter une personne qualifiée pour faire les réparations. Si le cordon d'alimentation est

endommagé, il doit être réparé par un réparateur qualifié.

Garder une distance d'au moins 30 cm tout autour de l'appareil par rapport aux murs, meubles et rideaux.

Si le climatiseur est renversé lors de l'utilisation, éteindre l'appareil et débrancher de l'alimentation secteur immédiatement.

A NE JAMAIS FAIRE

N'utilisez pas l'appareil dans une pièce humide comme une salle de bain ou buanderie.

Ne touchez pas l'appareil avec des mains humides ou mouillées, ou pieds nus.

N'appuyez pas sur les boutons avec autre chose que vos doigts.

Ne retirez aucune partie fixée. N'utilisez jamais l'appareil s'il ne fonctionne pas bien ou s'il a été abimé ou s'il est tombé.

N'utilisez pas la prise pour allumer ou éteindre l'appareil. Toujours utiliser le bouton.

Ne pas couvrir ou obstruer les grilles de sorties et d'entrées d'air.

Ne pas utiliser de produits chimiques dangereux pour nettoyer ou l'appareil. Ne pas utiliser l'appareil en présence de substances ou de la vapeur inflammables tels que l'alcool, les insecticides, essence, etc. Ne pas laisser les enfants utiliser l'appareil sans surveillance.

Ne pas utiliser ce produit pour un autre but que celui décrit dans ce manuel.

Economies d'energie

Utilisez l'appareil dans une pièce de taille recommandée.

Placez l'appareil où les meubles ne peuvent pas gêner la circulation de l'air.

Gardez stores / rideaux fermés au cours de la partie la plus ensoleillée de la journée.

Gardez les filtres propres.

Gardez les portes et fenêtres fermées pour garder l'air frais à l'intérieur et l'air chaud dehors.

Conditions d'utilisation

L'appareil doit être utilisé dans les conditions suivantes, sinon la performance peut être réduite.

Mode	Température de la pierce
Frais	17° (62F) à 35° (95F)
Froid	13° (55F) à 35° (95F)

Attention - pour votre sécurité

Ne pas entreprendre ou utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil.

Évitez tout risque d'incendie ou de choc électrique. Ne pas utiliser une rallonge ou un adaptateur.

Attention - informations électriques

Assurez-vous que le service électrique est ajusté pour le contrôle que vous avez choisi. Cette information peut être trouvée sur la plaque signalétique, qui est située sur le côté du boîtier et derrière la grille.

Assurez-vous que le climatiseur est correctement branché. Pour réduire les risques d'électrocution et d'incendie, le branchement est important. Le cordon d'alimentation est équipé d'une prise de terre à trois broches pour la protection contre les chocs.

Votre climatiseur doit être utilisé dans une prise murale correctement installée. Si la prise murale que vous comptez utiliser n’est pas correctement installée ou protégée par un fusible de temporisation ou un circuit, un électrique qualifié devra installer la prise appropriée.

Assurez-vous que le récipient est accessible après l'installation de l'appareil.

ACCESSIONS

Noms des accessoires	Quantité
Tuyau d'évacuation (fourni), adaptateur B (rond ou plat selon les modèles) Kit fenêtre + vis	1 kit
Adaptateur B (rond)	1
Adaptateur d'évacuation au mur	1
Connecteur d'extension et vis en bois	4 pièces
Joint en mouse	3 pièces
Télécommande et piles	1
Tuyau de vidange	1

NOTE: Certains pièces sont en option selon les modèles. Vérifiez si tous les accessoires sont inclus et référéz-vous aux instructions d'installation pour leur utilisation.

NOTE: Toutes les illustrations de ce manuel sont à titre d'explication. Votre climatiseur peut être légèrement différent.

Fig.1

Avant

1- Panneau de contrôle 2-Volet d'air horizontal

(oscillations automatiques)

3-Poignées (sur les deux côtés) 4- Récepteur du signal de la

telecommande

5-Panneau

Fig.2

Arriere

6-Filtre à air supérieur

(Derrière la grille)

7- Sortie d'air 8- Roue 9- Entrée d'air 10- Sortie vidange d'eau 11- Entrée d'air 12- Filtre à air inférieur

(Derrière la grille)

13- Sortie de vidange du bac de fond

Characteristiques de l'appareil

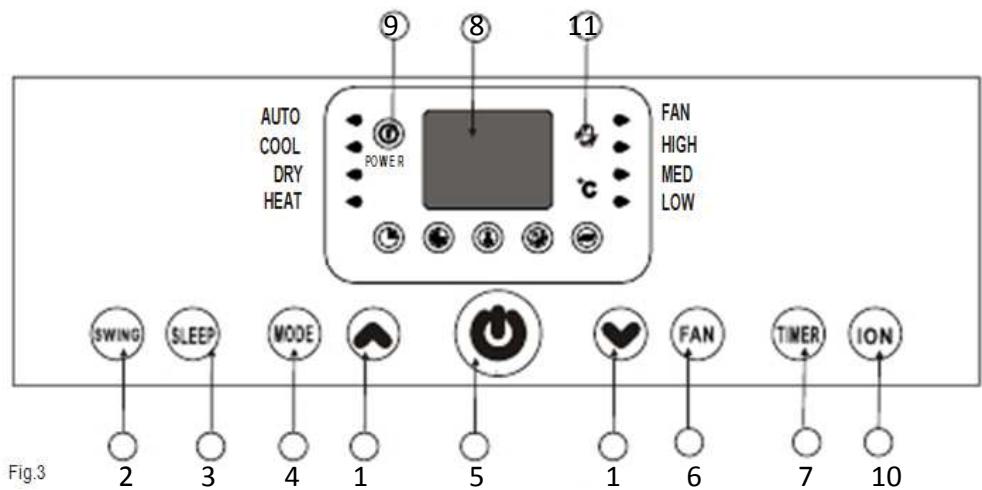

CONTRôle ÉLECTRONIQUE MODE D'EMPLOI

Avant de commencer, veillez à bien vous familiariser avec le panneau de commande et la télécommande, puis suivez le symbole pour les fonctions que vous désirez.

L'appareil peut être commandé par le panneau de commande seul ou avec la télécommande. NOTE: Ce manuel n'inclut pas les opérations télécommande, voir le livre "Instructions de la télécommande" emballé avec l'appareil pour plus de détails.

1-Touches HAUT et BAS

Ajustez (augmenter ou diminuer) les paramètres de températures (ou 2°F par pression) dans une plage de 17 à 30°C, ou dans le mode minuteur dans une plage de 0 à 24h.

NOTE : Pour convertir les données en Celsius ou Fahrenheit, appuyez et maintenez les touches HAUT et BAS en même temps pendant 3 secondes.

2-Air tournant

Utilisez ce bouton pour activer la fonction de balayage automatique ou pour verrouiller le volet à la position désirée.

3- Mode NUIT

Pour passer en mode nuit = silencieux

4- Selection du mode

Sélectionnez le mode de fonctionnement approprié. Chaque fois que vous appuyez sur la touche, un mode est sélectionné dans une série qui va de AUTO, FROID, SEC, CHAUD. Le voyant du mode correspondant s'allume sous le réglage choisi.

Pour allumer ou éteindre l'appareil.

6-VENTILATION

Appuyez pour sélectionner le type de ventilation : faible, modérée ou élevé. Le voyant lumineux de la vitesse du ventilateur s'allume selon votre choix, sauf AUTO. Lorsque vous sélectionnez la vitesse du ventilateur AUTO, tous les voyants du ventilateur s'assombrissent.

7-MINUTEUR

Utilisé pour paramétrer l'heure de début et de fin d'un programme, en konjonction avec les boutons haut et bas.

8-ECRAN

Affiche la température et le paramétrage du minuteur. En mode SECHAGE ou VENTILATION, l'écran affiche la température ambience de la pièce.

Instructions d'utilisation

Codes erreurs:

E1 = Sonde de température ambianté - débranchez l'appareil et rebranchez-le. Si l'erreur persiste, contactez le service. E2 = Évaporateur capteur de température - débranchez l'appareil et rebranchez-le. Si l'erreur persiste, contactez le service. E4 = Communication du panneau d'affichage - débranchez l'appareil et rebranchez-le. Si l'erreur se répète, contactez le service. E0- Mal fonctionnement de l'appareil- débranchez l'appareil et rebranchez-le. Si l'erreur se répète, contactez le service.

Code de protection:

Le plateau inférieur est plein - Raccorder le tuyau de vidange et vidanger l'eau recueillie. Si l'erreur se répète, contactez le service.

9-INDICATEURSLUMINEUX

S'allume lorsque l'appareil est en marche. S'allume lorsque la fonction marche minuteur est activée. S'allume lorsque la fonction arrêt minuteur est activée. S'allume lorsque la fonction "suis-moi" est activée. S'allume lorsque la fonction nuit est activée. S'allume lorsque la fonction ion est activée.

10- Bouton ION (optionnel)

Appuyez sur le bouton ION, le générateur d'ions est énergisé et aidera à éliminer le pollen et les impuretés de l'air, et les piéger dans le filtre. Appuyez à nouveau pour arrêter la fonction.

11-Characteristiques de gestion de l'alimentation

Lorsque la température ambiente est inférieure (mode refroidissement) ou supérieure (mode de chauffage) à la température de réglage pour une période (mode de refroidissement), l'unité fonctionnera automatiquement en fonction de la gestion de l'alimentation, le compresseur et le moteur du ventilateur s'arrêtent. Le voyant de la gestion de l'alimentation s'allume. Si rien n'est paramétré pendant 1 minute, les voyants sur le panneau s'assombrissent. Lorsque la température ambiente est supérieure (mode refroidissement) ou inférieure (mode de chauffage) à la température de réglage, l'appareil quittera automatiquement la fonction de gestion de l'alimentation. Le témoin de gestion de l'alimentation devient ASFREE et les lumières de fonctionnement sur le panneau s'allument, ainsi que le compresseur et/ou le moteur du ventilateur.

Mode refroidissement

Pressez le bouton MODE jusqu'à ce que le voyant "Froid" s'allume. Appuyez sur les boutons PLUS et MOINS pour sélectionner votre température, dans une plage comprise entre et (62 à 88F). Appuyez sur le bouton VENTILATION pour CHOISIR la vitesse de ventilation.

Mode CHAUFFAGE (seulement sur certains modèles)

Pressez le bouton MODE jusqu'à ce que levoyant "Chaud"sallume. Appuyez sur les boutons PLUS et MOINS pour selectionner votre température, dans une plage comprise entre et (62 à 88F). Appuyez sur le bouton VENTILATION pour désir la vitesse de ventilation. Pour certains modèles, la vitesse du ventilateur ne peut pas'être régle en mode CHAUD.

Mode sechage

Pressez le bouton MODE jusqu'à ce que le voyant "SEC" s'allume.

Dans ce mode, vous ne pouvez pas sélectionner une vitesse du ventilateur ou ajuster la température.

Gardez les fenêtres et les portes fermées pour un meilleur effet de déshumidification.

Ne pas mettre le conduit à fenêtre.

Mode automatique

Lorsque vous regléz le climatiseur dans Mode AUTO, il sélectionnera automatiquement refroidissement, chauffage (si modèle équipé), ou ventilateur selon la température que vous avez sélectionnée et la température ambiant.e. Le climatiseur contrôle la température automatiquement selon la température réglée. En mode AUTO, vous ne pouvez pas sélectionner la vitesse du ventilateur.

NOTE: En mode AUTO, les 2 voyants à la fois : Mode AUTO et mode d'opération en cours s'allument.

Mode ventilation

Appuyez sur le bouton "MODE" jusqu'à ce que le voyant "VENTILATION" s'allume.

Appuyez sur le bouton "VITESSE VENTILATION" pour désirir la vitesse du ventilateur. La température ne peut pas être ajustée.

Ne pas mettre le conduit à fenêtre.

Mode minuteur

Lorsque l'appareil est en marche, appuyez sur le bouton MINUTEUR, le voyant FIN DU MINUTEUR s'allume, cela signifie que le programme d'arrêt automatique est activé. Appuyez à nouveau sur le bouton, le voyant LANCEMENT DU MINUTEUR s'allume, cela signifie que le programme de mise en marche automatique est activé.

Lorsque l'appareil est eteint, appuyez sur le bouton MINUTUEUR, le témoin s'allume. Il indique que le programme de démarrage automatique est lancée. Appuyez de nouveau sur le bouton, levoyant FIN DU MINUTEUR s'allume, cela signifie que le programme d'arrêt automatique est activé.

Appuyez sur ou maintenez le bouton HAUT ou BAS pour modifier l'heure automatique par incréments de 0,5 heures, jusqu'à 10 heures, puis à intervalles de 1 heure jusqu'à 24 heures. Le contrôle décomptera le temps restant jusqu'au début. Le temps sélectionné s'inscrira à 5 secondes et le système reviendra automatiquement pour afficher le réglage de température précédent.

Allumer ou éteindre l'appareil à tout moment ou ajuster le réglage de la minuterie à 0,0 annulera le programme chronométré Marche / Arrêt automatique. Lorsque le dysfonctionnement (E1 ou E2) se produit, le programme chronométré Marche / Arrêt automatique sera également annulé.

Mode suis-mois (sur certains modèles)

Cette fonction peut être activée à partir de la télécommande UNIQUEMENT. La commande à distance sert de thermostat à distance permettant le contrôle précis de la température à son emplacement. Pour activer la fonction Suis-moi, pointer la télécommande vers l'appareil et appuyez sur le bouton Suis-moi. La lumière sur le panneau de contrôle de l'appareil s'allume pour indiquer qu'il a reçu le signal. Il continuera à envoyer ce signal jusqu'à ce que la fonction soit désactivée en appuyant de nouveau sur le bouton Suis-moi. Si l'appareil ne reçoit pas le signal pendant sept minutes, l'appareil émet un signal sonore pour indiquer la fin du mode Suis-moi.

Mode ION (sur certains modèles)

Cette fonction peut être activée à partir de la télécommande également. Pour activer le mode ION, le générateur d'anions est énergisé et aidera à éliminer le pollen et les impuretés de l'air.

Mode NUIT

Appuyez sur ce bouton, la température régée augmentera (froid) ou diminuera (chaud) de (ou 2F) en 30 minutes. La température paramétrée augmentera alors (froid) ou diminuera (chaud) de (ou 2F) après 30 minutes supplémentaires. Cette nouvelle température sera maintenue pendant 7 heures avant de revenir à la température sélectionnée à l'origine. Ceci termine le mode NUIT et l'appareil continuera à fonctionner comme programme à l'origine. REMARQUE: Cette fonction n'est pas disponible en mode VENTILATION ou SECHAGE.

Redémarrage automatique (sur certains modèles)

Si l'appareil s'éteint de façon inattendue en raison d'une coupure de courant, il redémarrera avec la précédente mise en fonction automatiquement lorsque le courant revient.

Attendez 3 minutes avant de reprendre le fonctionnement

Lorsque l'appareil est arrêté, il ne peut pas être redémarré dans les 3 premières minutes, afin de protéger l'appareil. Il redémarrera automatiquement après 3 minutes.

Réglage de la direction d'écoulement de l'air

Le volet peut être réglé automatiquement. Ajustez la direction du flux d'air automatique (Fig. 4):

Lorsque l'appareil est allumé, le volet s'ouvre entièrement. Appuyez sur le bouton AIR TOURNANT sur le panneau ou la télécommande pour activer la fonction d'air tournant automatique. Le volet aura pour rôle de pivoter vers le haut et vers le bas automatiquement. Ne pas régler le volet manuellement.

Fig.4

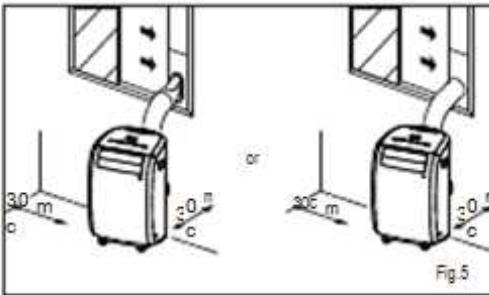

Localisation

L'appareil doit être placé sur un sol ferme pour limiter le bruit et les vibrations. Utilisez les roues pour déplacer l'appareil mais uniquement sur un sol lisse (attention aux tapis), ne le faites pas rouler sur des objets. L'appareil doit être placé à proximité d'une prise murale correctement installée. Ne placez jamais d'obstacles autour de l'entrée ou sortie d'air de l'appareil. Laissez

toujours au moins 30 cm d'espace entre l'appareil et tout objet ou mur.

Installation du KIT fenetre

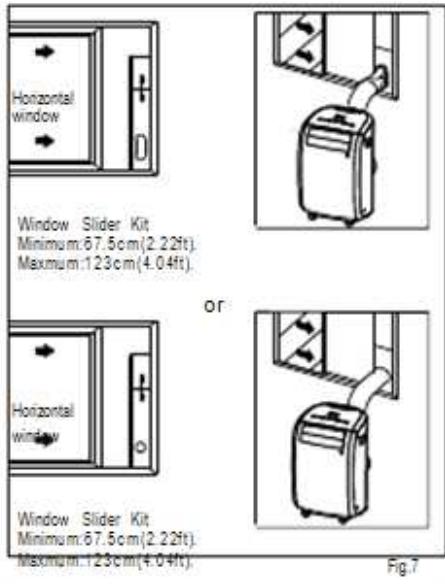

Votre kit fenêtre a été conçu pour répondre à des fenêtres verticales et horizontales les plus classiques, cependant, il peut être nécessaire pour vous d'improviser / modifier certains aspects des procédures d'installation pour certains types de fenêtre. Référez-vous aux Fig.6 et Fig.7 pour l'installation.

Joint en mousse (adhésif)

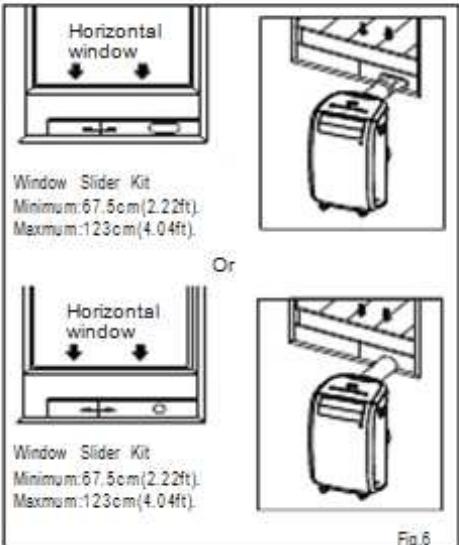

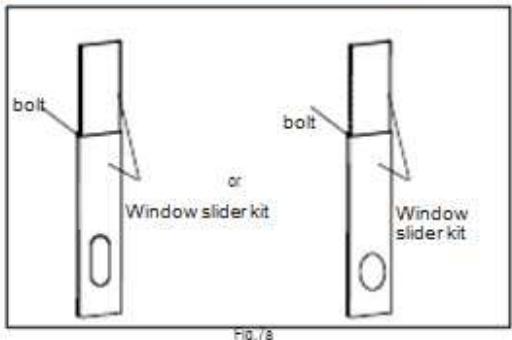

Fig. 8 Kit Fenêtre

Joint en mousse Fig. 10 Fig. 11

Instructions d'installation (optionnel)

Installation dans une fenêtre à guillotine

1. Couper le joint en mousse (type adhésif) à la bonne longueur et le joindre au rebord de la fenêtre. Fig. 8
2. Attachez le kit fenêtre au rebord de la fenêtre. Ajustez la longueur du kit fenêtre à coulisse selon la largeur de la fenêtre, réduisez le kit fenêtre réglable si la largeur de la fenêtre est inférieure à 26,5 cm. Ouvrez le châssis de la fenêtre et placez le kit de coulissement de fenêtre sur le rebord de la fenêtre. Fig.9
3. Coupez le joint en mousse à la bonne longueur et l'attachez sur le haut de la fenêtre. Montré comme dans Fig.10.
4. Fermez le châssin de fenêtre en toute sécurité contre la fenêtre.
5. Couper le joint en mousse à une longueur appropriée et sceller l'espace ouvert entre le châssis de la fenêtre supérieure et le châssis de la fenêtre extérieure. Montré comme dans Fig. 11.

Joint en mousse (adhésif)

Fig.12

Fig.13

or Fig.14

Joint en mousse Fig. 15

Instructions d'installation (optionnel) installation dans une fenêtre coulissante

1. Couper le joint en mousse (type adhésif) à la bonne longueur et le joindre au rebord de la fenêtre. Fig. 12
2. Attachez le kit fenêtre au rebord de la fenêtre. Ajustez la longueur du kit fenêtre à coulisse selon la largeur de la fenêtre, réduisez le kit fenêtre réglable si la largeur de la fenêtre est inférieure à 26,5 cm. Ouvrez le châssis de la fenêtre et placez le kit de coulissement de fenêtre sur le rebord de la fenêtre. Fig.13
3. Coupez le joint en mousse à la bonne longueur et l'attachez sur le haut de la fenêtre. Montré comme dans Fig.14.
4. Fermez le châssis de fenêtre en toute sécurité contre la fenêtre.
5. Couper le joint en mousse à une longueur appropriée et sceller l'espace ouvert entre l'échassin de la fenêtre supérieure et le chassin de la fenêtre extérieure. Montré comme dans Fig.15.

Fig.16

Fig.17

Fig.18

Instructions d'installation

Installation du tuyau d'évacuation

Le tuyau d'évacuation et l'adaptateur doivent être installés ou enlevés en conformité avec le mode d'utilisation.

En modes FROID, CHAUD (type pompe à chaleur) ou AUTOMATIQUE : installez le tuyau.

En modes VENTILATION, DESHUMIDIFICATION, CHAUD (type électrique) : retirez le tuyau.

1. Installez le kit d'évacuation adaptateur B sur le tuyau d'évacuation comme le montre la Fig.16. Ou Fig.17. Reportez-vous aux pages précédentes pour l'installation du kit de fenêtre.
2. Insérez le tuyau d'évacuation dans l'ouverture de sortie d'air le long de la direction de la flèche (Voir Fig.18).

Le tuyau d'évacuation peut être installé dans le mur (Non applicable pour les appareils sans l'adaptateur A, connecteurs d'extension et vis en bois)

1. Préparer un trou dans le mur. Installez l'adaptateur A du tuyau sur le mur (à l'extérieur) en utilisant 4 chevilles à expansion et vis à bois, assurez-vous de le fixer solidement. (Voir Fig. 19)
2. Fixez le tuyau d'évacuation installé avec l'adaptateur B (bouche ronde) à l'adaptateur d'évacuation A. Remarque:

Couvrez le trou avec le bouchon adaptateur lorsqu'il n'est pas en cours d'utilisation.

Le tuyau peut être compressé ou étendu modérément en fonction de la condition de l'installation.

IMPORTANT: Ne pas trop plier le tuyau (voir Fig.20)

Fig.19

Attention:

Assurez-vous qu'il n'y a aucune obstacle autour de la sortie d'air du tuyau d'évacuation (de l'ordre de 500mm) pour que le système d'échappement fonctionne correctement.

Fig.20

Retirez le bouchon de vidange Fig. 21

Bouchon de vidange Fig. 22

Tuyau de vidange continu

Drainage de l'eau

Pendant le mode de déshumidification, retirez le bouchon de vidange à l'arrière de l'unité, installez le raccord d'évacuation. Pour les modèles sans connecteur de vidange, il suffit de connecter le tuyau de vidange dans le trou. Placez l'extrémité ouverte du tuyau directement sur la zone de drain. Référez-vous à Fig. 21-23. Assurez-vous que la connexion du tuyau de vidange et le trou de l'unité soient serrés pour éviter une éventuelle fuite d'eau.

Lorsque le niveau d'eau du plateau atteint un niveau prédéterminé, l'appareil bip 8 fois, la zone d'affichage numérique indique P1. À ce moment, le processus de déshumidification s'arrête immédiatement. Cependant, le moteur du ventilateur continue de fonctionner (ceci est normal).

Déplacez doucement l'appareil à un endroit de vidange, retirez le bouchon de vidange et laissez l'évacuation de l'eau (Fig. 24). Redémarrez la machine jusqu'à ce que le symbole de P1 disparaisse. Si les répétitions d'erreur persistent, appelez un service qualifié.

REMARQUE: Assurez-vous de réinstaller le bouchon de vidange correctement.

Fig.24

Fig.25

Fig.26

Important

1) Assurez-vous de débrancher l'appareil avant de le nettoyer ou de le réparer. 2) Ne pas utiliser d'essence, de diluant ou d'autres produits chimiques pour nettoyer l'appareil. 3) Ne pas laver l'appareil directement sous un robinet ou en utilisant un tuyau. Cela peut causer un danger électrique. 4) Si le cordon d'alimentation est endommagé, il doit être réparé par le fabricant ou un service qualifié.

1. Filtrage à air

Nettoyez le filtre au moins 1 fois tous les 15 jours

Retrait : L'appareil a 2 filtres, prenez le filtre supérieur le long de la direction de la flèche (Fig.25), puis prenez le filtre vers le bas.

Retirez le filtre inférieur en desserrant la vis, ennant sur le filtre à air comme indiqué dans Fig.25.

Nettoyage: Nettoyez le filtre en l'immergeant délicatement dans l'eau chaude (40^) avec un détergent neutre. Rincez et séchez.

Installation: Installez le filtre à air supérieur après le nettoyage et installez le filtre inférieur en utilisant les vis (voir Fig. 26).

REMARQUE: La grille et le filtre à air sont liés et ne peuvent pas être séparés.

2. L'appareil

Utilisez un chiffon non pelucheux imbibé de détergent neutre pour nettoyer

l'appareil. Finir par un chiffon propre et sec.

3. Appareil inactif pendant une longue période

Retirez le bouchon de caoutchouc à l'arrière de l'appareil et branchez le tuyau pour vidanger l'eau. Placez l'extrémité ouverte du tuyau directement sur la zone de drain (Voir Fig. 21-23). Retirez la fiche de la prise de drain, toute l'eau dans le bac inférieur va s'écouler (voir Fig. 24). Gardez l'appareil fonctionnant en mode VENTILATION pour une demi-journée dans une pièce chaude pour sécher l'intérieur de l'appareil et éviter la formation de moisissure. Arrêtez l'appareil et débranchez-le, enroulez le cordon. Retirez les piles de la télécommande. Nettoyez le filtre à air et le réinstallez. Débranchez le tuyau d'échappement, le gardez en toute sécurité, et couvrez le trou fenêtre (mur) avec le bouchon de l'adaptateur.

GUIDE Pour le depannage

Problèmes	Causes possibles	Solutions possibles
L'appareil ne démarre pas lorsque vous appuyez sur le bouton Marche / Arrêt	Le code erreur P1 s'affiche	Drainer l'eau accumulée
	La température ambiente est inférieure à la température programmée	Reprogrammez la température
Pas assez de froid	Les fenêtres ou portes de la pièce de sont pas fermées	Assurez-vous que toutes les fenêtres et porte soient fermées
	Il y a des sources de chaleur dans la pièce	Retirez les sources de chaleur si possible
	Le tuyau d'évacuation de l'air n'est pas connecté ou bloqué	Connectez le tuyau et assurez-vous qu'il fonctionne correctement
	La température programmée est trop élevé	Diminuez la température paramétrée
	Le filtré à air est encombré de poussière	Nettoyez le filtré
Bruit ou vibrations	Le sol n'est pas à niveau ou pas lisse	Déplacez l'appareil sur une surface lisse et à niveau
Gargouillements	Le son vient de l'écoulement du fluide frigorigène à l'intérieur du climatiseur.	Ceci est normal
L'appareil s'éteint en mode CHAUD	C'est la fonction de protection de surCHAUFFAGE. Lorsque la température de la sortie dépasse 70° - 158F, l'appareil s'arrête	Rallumez l'appareil après lui avoir laissé le temps de refroidir
