BOITVWEBLINE - Téléphonie sans fil CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rallonge téléphonique sans fil (report de ligne)
Marque	CGV
Modèle	BOITVWEBLINE
Alimentation	Deux blocs secteur 230V/12V. Consommation BASE : 1,9W veille, 2,8W communication ; MOBILE : 1,6W veille, 3,3W communication
Fonctions principales	Report de ligne téléphonique sans fil pour téléphone, fax, modem (56k max), décodeur satellite. Portée 30 m en intérieur, 100 m en champ libre. Jusqu'à 6 mobiles. Sélection automatique des canaux radio.
Compatibilité	Tous types de matériel téléphonique standard (téléphones, fax, modems analogiques 56k, décodeurs TPS/CANALSat, répondeurs)
Fréquence radio	BASE → MOBILE : 433,05-434,79 MHz (8 canaux, FM bande étroite) ; MOBILE → BASE : 2400-2483,5 MHz (5 canaux, FM bande étroite)
Sécurité	Code de reconnaissance unique 24 bits (16,7 millions de possibilités) + code de sécurité crypté anti-piratage
Nombre de mobiles supportés	Jusqu'à 6 (dont un fourni)
Garantie	2 ans pièces et main-d'œuvre
Normes	Conforme directive R&TTE 1999/05/CE ; EN 300220, EN 300440, EN 301-389
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - BOITVWEBLINE CGV

Comment installer le système WEBline ?

Branchez d'abord la BASE à une prise secteur et à la prise téléphonique murale. Ensuite, branchez le MOBILE à une prise secteur et connectez votre appareil téléphonique au MOBILE à l'aide du câble RJ11 fourni. Décrochez le téléphone pour vérifier le fonctionnement.

Que faire si aucun voyant ne s'allume sur la BASE ou le MOBILE ?

Vérifiez que les blocs secteur sont correctement branchés et que les prises secteur sont alimentées. Si le problème persiste, essayez un autre bloc secteur compatible.

Comment ajouter un MOBILE supplémentaire à mon installation ?

Vous devez associer tous les MOBILES (anciens et nouveaux) à la BASE en suivant la procédure d'association. Rassemblez tous les MOBILES près de la BASE, connectez-les via un câble RJ11, mettez la BASE en mode association, puis chaque MOBILE, et validez.

Que faire si la qualité de transmission est mauvaise ?

Essayez de rapprocher le MOBILE de la BASE ou de changer leur position. Lancez une recherche des meilleurs canaux radio en appuyant sur le bouton du MOBILE ou en le redémarrant. Le système sélectionnera automatiquement des canaux moins perturbés.

Comment lancer une recherche des meilleurs canaux radio ?

Appuyez sur le bouton du MOBILE ou débranchez-le puis rebranchez-le. La recherche dure jusqu'à 30 secondes. Pendant ce temps, le système n'est pas opérationnel. Attendez le retour à l'état d'attente avant d'utiliser le téléphone.

Comment associer un nouveau MOBILE à la BASE ?

Mettez la BASE sous tension, appuyez sur son bouton jusqu'à ce qu'elle passe en mode association (voyants spécifiques). Branchez le MOBILE à la BASE via câble RJ11, mettez le MOBILE sous tension, puis appuyez sur son bouton jusqu'au mode association. Les voyants indiquent le succès ou l'échec.

Que faire si le MOBILE ne détecte pas la prise de ligne ?

Vérifiez la connexion du câble téléphonique entre l'appareil et le MOBILE. Assurez-vous que le câble est bien enfoncé des deux côtés. Si le problème persiste, testez avec un autre câble.

Puis-je utiliser un fax avec ce système ?

Oui, le système accepte les fax standard. La sonnerie fonctionne normalement, ce qui permet la réception automatique des fax. Branchez le fax sur le MOBILE comme un téléphone classique.

Quelle est la portée maximale du système ?

La portée moyenne est de 30 mètres en intérieur (selon la structure des murs) et de 100 mètres en champ libre. Pour une meilleure qualité, placez la BASE et le MOBILE de manière à minimiser les obstacles.

Que signifient les voyants clignotants lors de l'association ?

Lors de l'association, des clignotements rapides de tous les voyants (BASE et MOBILE) indiquent le succès de l'opération. Si les voyants indiquent un échec (par exemple 3 voyants fixes), débranchez le MOBILE et recommencez la procédure.

MODE D'EMPLOI BOITVWEBLINE CGV

Liaison téléphonique sans fil

INSTALLATION RAPIDE (1.1 à 2.2.)

Notice d'utilisation WEbline

1 WEBline: Qu'est ce que c'est?

Félicitations, vous venez d'acquérir votre première rallonge téléphonique sans fil !

WEBline est une "Rallonge téléphonique sans fil" ou encore un "Report de ligne téléphonique sans fil"...

WEBline permit de relier un apparéil téléphonique distant (Téléphone, FAX, Modem pour liaison internet 56K max (norme V90), décodeur satellite...) à votre prise téléphonique murale sans utiliser de fil.

Le système WEBline est composé de deux boîtiers. Le premier, appelé WEBline BASE ou BASE, sera positionné proche de votre prise téléphonique murale. Le deuxième boîtier, appelé WEBline MOBILE ou MOBILE, sera positionné proche de votre apparéil téléphonique distant à transmettre (telephone secondaire, modem internet, FAX, décodeur satellite...). WEBline BASE communique avec WEBline MOBILE par radiofréquences.

Example simple d'utilisation : Vous désirez connecter un téléphone secondaire qui se trouve au grenier à votre ligne téléphonique qui se trouve dans le couloir du rez-de-chaussée. Il suffit de connecter WEBline BASE à votre prise téléphonique murale du rez-de-chaussée et de connecter votre téléphone du grenier au WEBline MOBILE. Pas de rallonge filaire téléphonique à installer !!!

Pour compléter votre installation, vous pouvez par la suite acheter des WEbline MOBILEs supplémentaires (Votre WEbline BASE peut gérer jusqu'à 6 WEbline MOBILEs).

L'installation du système WEBline est immédiate et ne nécessite pas d'opération particulière, excepté les branchements électriques.

Afin d'éviter les perturbations radios, WEBline est équipé d'un système de sélection automatique (scatterer) desassageurs canaux radios (C'est à dire ceux qui sont le moins perturbés).

Afin de protégier vos installation WEbline contrl l'utilisation frauduleuse de vrie ligne tellephonique, deux systèmes de scurite sont prevus: 1. Un code de reconnaissance unique sur 24 bits (16,7 millions de possibilites) est incorpore dans la BASE et le MOBILE. Ainsi, seul voire WEbline MOBILE pourra acceder a voire ligne tellephonique, et jamais celui de voisin.

1. De plus, pour éviter le pirage de votre ligne téléphonique (l'utilisation pirate de votre ligne téléphonique par des personnes mal intentionnées), l'accès à votre ligne téléphonique avec WEBline est sécurisé par un système automatique de code de sécurité crypté tournant.

Sur le dessus du boitier, 4 indicateurs lumineux rouges permettent de connaître l'etat de fonctionnement de WEBline. Voir § 2.2.2. Une ligne téléphonique standard est presente sur le WEBline MOBILE. Ainsi, tous vos apparèils téléphoniques fonctionneront normalement. La sonnerie fonctionne de la même manière que votre ligne téléphonique murale, ce qui permet en particulier de faire fonctionner un FAX en réception...

2 Utilisation du WEbline

2.1 Installation de WEBline (Branchements, voir INSTALLATION RAPIDE 1.1 A 2.2)

Procedure de branchement :

1) EN PREMIER, toujours effectuer les connexions du WEBline BASE :

1.1 → Brancher le bloc secteur fourni entre WEBline BASE et une prise secteur fonctionnelle.
1.2 → Brancher WEBline BASE sur votre prise téléphonique murale à l'aide du cable téléphonique fourni.

2) Ensuite, positionner le WEBline MOBILE proche de l'appareil téléphonique distant à transmettre et effectuer les connexions :
2.1 → Brancher le bloc secteur fourni entre WEBline MOBILE et une prise secteur fonctionnelle.
2.2. → Brancher将自己的 appareil téléphonique à l'aide du cable RJ11/RJ11 et de l'adaptateur téléphonique fourni.

Une fois les connexions électriques effectuées, le système WEBline est prét à être utilisé. Il suffit de décrocher votre téléphone (par exemple) et d'appeler normalement.

2.2 Indications des voyants rouges situés sur le dessus du boitier

LegendesymbolesrepresentantlesLEDs：O LEDEteinte

LED Allumée LED Clignotante

2. 2.1 Indications des voyants en utilisation normale

WEBline BASE	ETAT	WEBline MOBILE
○ 4	ATTENTE	○ 4
○ 3	Le système WEBline est prét à fonctionner et est en attente d'une mise en communication par un appel entrant ou sortant.	○ 3
○ 2	(Aucune communication en cours)	○ 2
● 1		● 1
Non concerné	DETECTION PRISE DE LIGNE LOCALE SUR MOBILE	● 4
	Indique que le WEBline MOBILE a bien déetecté que l'appareil téléphonique branché demande la ligne téléphonique (décrochage d'un téléphone, lancement d'un modem...). Le MOBILE restera dans cet état tant que la communication n'est pas établie avec sa BASE. En fonctionnement normal, cet état est très court.	● 3
		○ 2
		● 1
● 4	EN COMMUNICATION	● 4
● 3	Une communication téléphonique est en cours (à partir d'un appel entrant ou sortant).	● 3
● 2		● 2
● 1		● 1
○ 4	SONNERIE	○ 4
★ 3	Sonnerie d'un appel entrant en cours.	★ 3
● 2	Les voyants restent dans cet état pendant tout le temps de la sonnerie, tant que personne ne décroche.	● 2
● 1		● 1

2.2.2 Indication des voyageants lors de la recherche desassageurs canaux Radios

En cas de perturbations radio constatées (mauvaise qualité de transmission), il est possible de demander à WEBline de rechercher automatiquement les membres canaux radios permettant une qualité de transmission optimisée. Il suffit pour cela d'appuyer sur le bouton de votre WEBline MOBILE ou bien de le débrancher du secteur puis le rebrancher.

ATTENTION: - La recherche des membres canaux radios ne peut pas etre faite en cours de communication. Le bouton de demande de recherche est desactive pendant une communication.

• La recherche desassageurs canaux radios demande un temps assez long qui peut atteindre 30 secondes par MOBILE dans des environnementsperturbés. Pendant la recherche desassageurs canaux radios, le système WEBline n'est pas opérationnel. Les appels entrants (sonnerie) et les appels sortants (décroché d'un téléphone par exemple) ne sont pas pris en compte. Une recherche desassageurs canaux radios est automatiquement effectue à chaque mise sous tension d'un WEBline MOBILE.

WEBline BASE	ETAT	WEBline MOBILE
Non concenmé	RECHERCHE des membres canaux radiosA chaque mise sous tension ou à chaque appui sur le bouton de votre WEBline MOBILE: Indique que WEBline MOBILE est en train de rechercher les membres canaux radios et son WEBline BASE.ATTENTION: Peut prendre jusqu'à 30 secondes par WEBline MOBILE :Attendre le-retour à l'état d'ATTENTE avant de réutiliser WEBline.	O 4* 3* 2* 1
● 4● 3● 2○ 1	Mise à jour des WEBline MOBILEs par WEBline BASE(UNIQUEMENT pour les installations avec plusieurs WEBline MOBILEs)WEBLINE BASE: Indique qu'il est en train de contacter tous les WEBline MOBILEs pourmettre à jour les nouveaux canaux de transmission radio.WEBline MOBILE: Indique qu'il est en train demettre à jour ses canaux de transmission radio sur la demande de WEBline BASE.	● 4● 3● 2○ 1

3 Comment rajouter des WEBline MOBILEs supplémentaires ?

Le système WEBline contient un seul WEBline MOBILE, mais vous pouvez compléter votre installation en achetant des WEBline MOBILEs supplémentaires (Votre WEBline BASE peut:gérer jusqu'à 6 WEBline MOBILEs).

A chaque fois que l'installation WEBline est modifiée, par ajout ou remplacement d'un ou plusieurs WEBline MOBILEs, il est nécessaire de proce der à l'association de tous vos WEBline MOBILEs avec cette WEBline BASE. Les WEBline MOBILEs qui étaient déjà installés et déjà associés devront alors être de nouveau associés.

L'association MOBILE(s) ⇔ BASE est l'opération pendant laquelle le(s) MOBILE(s) enregistre(nt) le code de reconnaissance unique de la BASE et la clef de cryptage du code de sécurité tournant. Ainsi, vos WEBline MOBILES seront tous reconnus par le WEBline BASE, et seulement les autres.

L'association du MOBILE avec la BASE est faite en usine. Il n'est donc pas nécessaire d'effectuer cette opération lors de la première installation d'un système WEBline.

4 Problèmes de Fonctionnement?

Symptôme	Cause	Remède
Général :Aucunvoyant s'allume sur le MOBILEet/ou la BASE :4321O O O O O	La BASE et/ou le MOBILE n'est pas sous tension.	Vérifier le(s) branchement(s) du(des) bloc(s)secteur(s).
APPEL sortant :Le MOBILE ne déetecte pas la prise de ligne et resté dans son état de veille :4321O O O O ●	Mauvaise connexion du cordon téléphonique entre l'appareil téléphonique et le WEBline MOBILE.	Vérifier la connexion du cordon téléphonique entre l'appareil téléphonique et le WEBline MOBILE.
APPEL sortant :Le MOBILE resté dans son état de détéction de prise de ligne locale :4321O ● O ● et ne passée pas en état de communication.	1) La BASE n'est pas sous tension.2) Le MOBILE est positionné trop loin et n'arrive pas à entraîn en communication avec sa BASE.	1) Mettre la BASE sous tension.2) Tenter de trouver une meilleure posi- tion du MOBILE et/ou de la BASE afin d'obtenir une meilleure communication radio ou bien rapprocher le MOBILE de sa BASE.
APPEL sortant :Le MOBILE passer bien dans son état de communication :4321O mais pas de tonalité.	Mauvaise connexion du cordon téléphonique entre BASE et prise téléphonique murale.	Vérifier la connexion du cordon téléphonique entre la prise téléphonique murale et le WEBline BASE.
En communication :La qualité de transmission est très mauvaise avec des perturbations et des parasites.	1) Le MOBILE est trop éloigné de sa BASE.2) Au moins un canal radio (sur la bande 433MHz ou sur la bande 2400MHz) est "pollué" par un autre système radio àproximité.	1) Tenter de trouver une melhorie position du MOBILE et/ou de la BASE afin d'obtenir une meilleure communication radio ou bien rapprocher le MOBILE de sa BASE.2) Lancer une recherche desassageurs canaux radios, si possible tout de suite après la constatation de la mauvaise qualité de transmission. Le système WEBline "sautera" alors automatiquement sur d'autres canaux radios moins perturbés.
Installation :Le MOBILE resté dans son état de recherche des meilleur canaux radios :4321O ● O ●	1) La BASE a été mise sous tension APRES le MOBILE.2) Le MOBILE est trop éloigné de sa BASE.3) Mauvaise association BASE ⇌ MOBILE(s).	1) Mettre d'abord la BASE sous tension puis le MOBILE.2) Tenter de trouver une melhorie position du MOBILE et/ou de la BASE afin d'obtenir une meilleure communication radio ou bien rapprocher le MOBILE de sa BASE.3) Si vous avez rajouté ou échangé un MOBILE supplémentaire à votre installation WEBline, refaire la procédure d'ASSOCIATION MOBILE(s) ⇌ BASE.

5 Caracteristiques techniques

Alimentation : Deux blocs secteurs 230V/12V

Consummation :

• BASE : 1.9W en veille (pas de communication en cours ni de sonnerie) 2.8W en communication ou sonnerie
• MOBILE : 1.6W en veille (pas de communication en cours ni de sonnerie) 3.3W en communication ou sonnerie

Radio :

• Sélection automatique des salariés canaux de transmission sur demande.
  Antennes intégrée.
• Communication BASE -> MOBILE : Bande 433,05-434,79MHz; 8 canaux; FM bande étroite
• Communication MOBILE -> BASE : Bande 2400-2483,5MHz ; 5 canaux ; FM bande étroite
• Portée moyenne en habitation : 30 mètres (selon structure et épaissieur des murs).
• Portée moyenne en champ libre: 100 mètres.

Interface ligne téléphonique (cote BASE) :

• Correction automatique des pertes de lignes.

Ligne téléphonique locale (côte MOBILE) :

• Accepte tous types de matériel téléphonique standard (Téléphones, FAX, Modems internet analogique jusqu'à 56Kbps, Décodeurs TPS/CANALSat et autres, Répondeurs téléphoniques...).
• Sonnerie (necessarily pour les téléphones, les FAXs, les répondeurs téléphoniques...).

Sécurité/anti-piratage :

• Association MOBILE(s) ⇌ BASE réalisée à l'aide d'un numéro de reconnaissance unique sur 24bits (16,7 millions de possibilités).
• Prise de ligne et sonnerie protégées par un code de sécurité crypté (Anti-piratage).

Normes :

• Conformè à la directive R&TTE 1999/05/CE

• EN 300220, EN 300440, EN 301-389

• GARANTIE 2 ans pieces et main d'oeuvre

• Destination d'usage: ouvert au public.

Notice d'installation du WEBline Mobile supplémentaire

Vou venez d'acquerir un mobile supplémentaire pour compléter votre installation WEBline existante. Avant toute chose, vous devez procéder à l'association de tous vos WEBlines MOBILES avec votre WEBline BASE, y compris celui ou ceux déjà installé(s).

1 Connexions à réaliser pour effectuer l'association MOBILE(s) ⇌ BASE

Lors de l'association MOBILE(s) ⇔ BASE et par souci de sécurité et de fiabilité, les données échangées entre notre BASE et votre(vos) MOBILE(s) ne passé(nt) pas en liaison radio. Les données sont échangées entre les lignes téléphoniques de la BASE et du MOBILE. Pour cela, il est nécessaire de rassembler tous les MOBILEs à associer proche de la BASE et d'effectuer la connexion comme indiqué sur le shéma ci-dessous.

ATTENTION : LORS D'UN CHANGEMENT D'INSTALLATION DE VOTRE SYSTEME WEBLINE (RAJOUT OU CHANGEMENT D'UN MOBILE), TOUS LES MOBILES DOIVENT ETRE ASSOCIES DANS LA MEME PROCEDURED'ASSOCIATION MOBILE(S) ⇌ BASE. IL EST DONC NECESSAIRE DE REFAIRE L'ASSOCIATION, MEME POUR LES MOBILES QUI ETAIENT DEJA ASSOCIES AUPARAVANT.

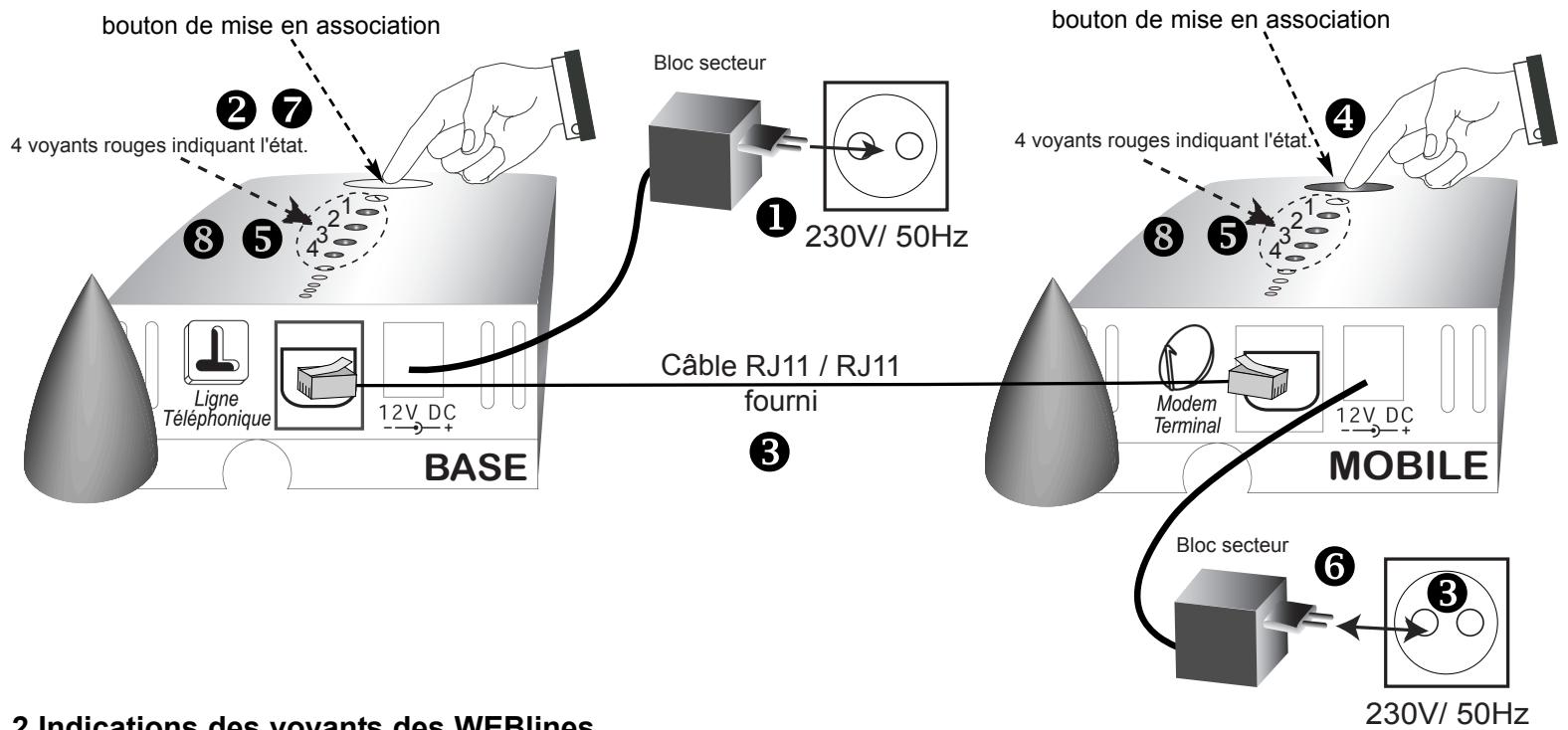

Branchement pour l'ASSOCIATION BASE ↔ MOBILE

2 Indications des voyants des WEBlines

Legendesymbolesrepresentantlesvoyantsrouges：LEDEteinte LEDAllumee LEDClignotante

WEBline BASE	ETAT	WEBline MOBILE
○ 4	ATTENTE	○ 4
○ 3	Le système WEBline est prét à fonctionner et est en attente d'une mise en communication par un appel entrant ou sortant.	○ 3
○ 2	(Aucune communication en cours)	○ 2
● 1		● 1
○ 4	ASSOCIATION	○ 4
○ 3	Indique que le mode d'association MOBILES(s) ⇌ BASE est en cours.	○ 3
○ 2		○ 2
○ 1		○ 1
○ 4	SUCCES	○ 4
○ 3	Indique la réussite d'une opération (Pendant environ 5 secondes)	○ 3
○ 2		○ 2
○ 1		○ 1
○ 4	ECHEC	○ 4
○ 3	Indique l'échec d'une opération (Pendant environ 5 secondes)	○ 3
○ 2		○ 2
○ 1		○ 1

N°	Voyants BASE	COMMENTAIRES	Voyants MOBILE
1	○ 4○ 3○ 2● 1	Mettre la BASE sous tension (Utiliser le bloc secteur fourni)WEBline BASE se place immédiatement en mode d'atte.	Pas encore de WEBline MOBILE sous tension
2	● 4○ 3● 2○ 1	Appuyer sur le bouton du WEBline BASE jusqu'à ce que les voyageurs indiquent l'état Association puis relâcher le bouton.ATTENTION : Il faut garder le bouton de WEBline BASE enforcé pendant plusieurs secondes avant qu'il passée dans l'état ASSOCIATION (entre 4 et 8 secondes)	Pas encore de WEBline MOBILE sous tension
3	● 4○ 3● 2○ 1	● ①. Brancher le cable RJ11/RJ11 entre la BASE et le MOBILE à associé.● ②. Mettre sous tension le WEBline MOBILE. Il passée alors automatique-ment en mode recherche de WEBline BASE et des membres canaux radios.	○ 4★ 3★ 2○ 1
4	● 4○ 3● 2○ 1	Appuyer sur le bouton du WEBline Mobile jusqu'à ce que sesvoyants indiquent l'état Association puis relâcher le bouton. Déslors, WEBline BASE et WEBline MOBILE s'échangent automatiquementles données d'ASSOCIATION.ATTENTION : Il faut garder le bouton de WEBline MOBILE enforcépendant plusieurs secondes avant qu'il se metteen état ASSOCIATION (entre 4 et 8 secondes)	● 4○ 3● 2○ 1
5	● 4● 3● 2● 1	SI L'ASSOCIATION RÉUSSIT: Tous les voyageants clignotent, indiquant le suc-cès de l'ASSOCIATION du MOBILE avec la BASE. Attende la fin desclignotements de succès et passer à l'étape ⑥.SI L'OPERATION ECHOUE: Les voyageants indiquent ● ● ● sur WEBlineBASE et/ou sur WEBline MOBILE. Débrancher le bloc sécteur de WEBlineMOBILE puis recommencer à partir de l'étape ⑤.	★ 4★ 3★ 2★ 1
6	● 4○ 3● 2○ 1	Une fois les clignotements de succès terminés, WEBline BASE repasse automatiquement en état d'ASSOCIATION et WEBline MOBILE en mode recherche d'uneBASE et des membres canaux radios. Débrancher alors complètement leWEBlineMOBILE.→ S'il reste encore un ou plusieurs WEBline MOBILE à ASSOCIER,recommencer alors les opérations ③ à ⑥ avec les autres WEBline MOBILEs.→ S'il ne reste plus de WEBline MOBILE à ASSOCIER, alors passer à l'étape ⑦.	○ 4★ 3★ 2○ 1
7	● 4○ 3● 2○ 1	Une fois tous les WEBline MOBILEs ASSOCIES, appuyer une nouvelle fois surle bouton de WEBline BASE jusqu'à ce que les tous les voyageants clignotent.ATTENTION : Il faut garder le bouton de WEBline BASE enforcé pendantplusieurs secondes avant qu'il sorte de l'état ASSOCIATION (entre 4 et 8secondes). WEBline BASE procédé alors à l'enregistrement automatique de tou-tes les données d'ASSOCIATION (nombre de WEBline MOBILE ASSOCIES,code de reconnaissance unique, code de sécurité crypté...).	Plus deWEBlineMOBILE sous tension
8	● 4● 3● 2● 1	SI L'ASSOCIATION RÉUSSIT: Tous les voyageants clignotent pour indiquer le suc-cès de l'opération. Attendre la fin des clignotements et passer à l'étape ⑨.SI L'OPERATION ECHOUE: Alors les voyageurs indiquent ● ● ● surWEBline BASE. Attendre alors la fin des clignotements. Débrancher le bloc sec-teur de WEBline BASE puis tout recommencer à partir de l'étape ⑩.	Plus deWEBlineMOBILE sous tension
9	○ 4○ 3○ 2● 1	WEBline BASE repasse alors en mode ATTENTE. L'ASSOCIATION desWEBline MOBILE avec WEBline BASE est terminée. Le système WEBlinecomplet peutMAINANT être définitivement mis en place : La BASEconnectée à la prise téléphonique murale et le(s) MOBILE(s) dans les diffé-rentes pièces, connecté(s) aux appareils téléphoniques à transmettre.	Plus deWEBlineMOBILE sous tension

Symptôme	Cause	Remède
Général:Aucunvoyant s'allume sur le MOBILE et/ou la BASE:4321O O O O O	La BASE et/ou le MOBILE n'est pas sous tension.	Vérifier le(s) branchement(s) du(des) bloc(s) secteur(s).
APPEL sortant:Le MOBILE ne déetecte pas la prise de ligne et resté dans son état de veille:4321O O O O ●	Mauvaise connexion du cordon téléphonique entre l'appareil téléphonique et le WEBline MOBILE.	Vérifier la connexion du cordon téléphonique entre l'appareil téléphonique et le WEBline MOBILE.
APPEL sortant:Le MOBILE resté dans son état de détction de prise de ligne locale:4321O ● O ● et ne passse pas en état de communication.	1) La BASE n'est pas sous tension.2) Le MOBILE est positionné trop loin et n'arrive pas à entraîn en communication avec sa BASE.	1) Mettre la BASE sous tension.2) Tenter de tracer une meilleure posi- tion du MOBILE et/ou de la BASE afin d'obtenir une meilleure communication radio ou bien rapprocher le MOBILE de sa BASE.
APPEL sortant:Le MOBILE passer bien dans son état de communication:4321O mais pas de tonalité.	Mauvaise connexion du cordon téléphonique entre BASE et prise téléphonique murale.	Vérifier la connexion du cordon téléphonique entre la prise téléphonique murale et le WEBline BASE.
En communication:Là qualité de transmission est très mauvaise avec des perturbations et des parasites.	1) Le MOBILE est trop éloigné de sa BASE.2) Au moins un canal radio (sur la bande 433MHz ou sur la bande 2400MHz) est "pollué" par un autre système radio àproximité.	1) Tenter de tracer une meilleure position du MOBILE et/ou de la BASE afin d'obtenir une meilleure communication radio ou bien rapprocher le MOBILE de sa BASE.2) Lancer une recherche desassageurs canaux radios, si possible tout de suite après la constatation de la mauvaise qualité de transmission. Le système WEBline "sautera" alors automatiquement sur d'autres canaux radios moins perturbés.
Installation:Le MOBILE resté dans son état de recherche des membresurs canaux radios:4321O ● O ●	1) La BASE a été mise sous tension APRES le MOBILE.2) Le MOBILE est trop éloigné de sa BASE.3) Mauvaise association BASE ⇌ MOBILE(s).	1) Mettre d'abord la BASE sous tension puis le MOBILE.2) Tenter de tracer une melhorie position du MOBILE et/ou de la BASE afin d'obtenir une meilleure communication radio ou bien rapprocher le MOBILE de sa BASE.3) Si vous ave rajouté ou échangé un MOBILE supplémentaire à votre installation WEBline, refaire la procédure d'ASSOCIATION MOBILE(s) ⇌ BASE.

5 Caractéristiques techniques

Alimentation : bloc secteur 230V/12V

Consommation :

• MOBILE : 1.6W en veille (pas de communication en cours ni de sonnerie) 3.3W en communication ou sonnerie

Radio :

• Sélection automatique des salariés canaux de transmission sur demande.
• Antenne intégrée.
• Communication BASE -> MOBILE : Bande 433,05-434,79MHz; 8 canaux; FM bande étroite.
• Communication MOBILE -> BASE : Bande 2400-2483,5MHz 5 canaux ; FM bande étroite
• Portée moyenne en habitation : 30 mètres (selon structure et épaiss-.
  seur des murs).
• Portée moyenne en champ libre : 100 mètres.

Ligne téléphonique locale (côte MOBILE) :

• Accepte tous types de matériel téléphonique standard (Téléphones, FAX, Modems internet analogiques jusqu'à 56Kbps, Décodeurs TPS/CANALSat et autres, Répondeurs téléphoniques...).
• Sonnerie (necessarily pour les téléphones, les FAXs, les répondeurs téléphoniques...).

Sécurité/anti-piratage :

• Association MOBILE(s) ⇔ BASE réalisée à l'aide d'un numéro de reconnaissance unique sur 24bits (16,7millions de possibilités).
• Prise de ligne et sonnerie protégées par un code de sécurité crypté (Anti-piratage).

Normes :

• Conforme à la directive R&TTE 1999/05/CE
• EN 300220, EN 300440, EN 301-389
• GARANTIE 2 ans pieces et main d'oeuvre.
• Destination d'usage: ouvert au public.
