QA3050 - Enceinte audio Q-ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Marque	Q-ACOUSTICS
Modèle	QA3050
Type de produit	Enceinte colonne passive
Type de coffret	Réflex 2 voies
Haut-parleur grave	2 x 165 mm
Haut-parleur aigu	25 mm
Réponse en fréquence	44 Hz - 22 kHz (±3 dB)
Impédance nominale	6 Ω
Sensibilité	92 dB (2,83 V/1 m)
Puissance d'amplificateur recommandée	25 - 100 W
Fréquence de transition	2,6 kHz
Volume interne	35,6 L
Dimensions (L x H x P)	200 x 1000 x 298 mm
Poids (par enceinte)	17,8 kg
Bi-câblage	Oui (bornes quatre pôles avec liaisons)
Accessoires inclus	Stabilisateur arrière, pointes, protections pointes, clé Allen
Garantie	5 ans
Entretien et nettoyage	Coffret : chiffon sec ; grilles : brosse douce
Sécurité	Ne pas démonter, utiliser sur surface stable, pointes aiguisées

FOIRE AUX QUESTIONS - QA3050 Q-ACOUSTICS

Comment installer les pointes et le stabilisateur sur la QA3050 ?

Vissez les pointes à moitié dans les boulons de verrouillage à la base, puis remettez l'enceinte à l'endroit. Placez les protections de pointes si le sol est en bois ou en pierre. Insérez la clé Allen dans chaque pointe par l'arrière et ajustez jusqu'à ce que l'enceinte soit plane et stable. Fixez ensuite le stabilisateur arrière fourni.

Quelle est la distance recommandée par rapport au mur pour la QA3050 ?

L'arrière doit être placé à au moins 200 mm du mur et les côtés à au moins 500 mm. Un espace plus proche augmentera les basses mais peut causer des réverbérations et un manque de précision.

Faut-il utiliser les bouchons en mousse fournis ?

Les bouchons en mousse doivent être insérés dans les ports arrière si les enceintes sont placées près d'un mur ou dans un coin. Cela réduit le niveau des basses mais améliore la définition. Insérez-les sans les pousser trop profondément et faites des essais pour trouver votre réglage préféré.

Comment réaliser un bi-câblage sur la QA3050 ?

Retirez les liaisons entre les bornes supérieures (aiguës) et inférieures (graves). Préparez deux paires de câbles par enceinte. Connectez les bornes rouges (+) et noires (-) de chaque section aux sorties correspondantes de l'amplificateur. Le bi-câblage améliore les performances des basses et la portée dynamique.

Quelle puissance d'amplificateur est recommandée pour la QA3050 ?

La puissance d'amplificateur recommandée est de 25 à 100 W. Ne jamais faire fonctionner le système au volume maximum pour éviter d'endommager l'ouïe ou les enceintes.

Comment nettoyer les enceintes QA3050 ?

Nettoyez les coffrets avec un chiffon sec. Pour les taches, utilisez un chiffon légèrement humidifié avec de l'eau, du white-spirit ou de l'alcool isopropylique, puis essuyez. Brossez doucement les grilles avec une brosse douce. Évitez tout produit abrasif. Ne touchez pas les haut-parleurs.

Quelle est la garantie de la QA3050 ?

Les enceintes passives Q Acoustics bénéficient d'une garantie de 5 ans à partir de la date d'achat, couvrant les défauts de matériel et de main-d'œuvre. La mauvaise utilisation et l'usure normale ne sont pas couvertes. Pour toute réclamation, contactez votre revendeur.

Puis-je placer la QA3050 près d'un téléviseur ?

Oui, les enceintes de la série 3000 (sauf le caisson 3070S) peuvent fonctionner à proximité d'un téléviseur sans altérer son fonctionnement, y compris les écrans plasma et LCD.

Quels accessoires sont fournis avec la QA3050 ?

Chaque enceinte QA3050 est livrée avec un stabilisateur arrière, des pointes, des protections de pointes et une clé Allen pour l'ajustement.

Comment connecter les câbles aux bornes de la QA3050 ?

Dénudez le câble sur 10 mm, torsadez les brins. Dévissez la borne dans le sens antihoraire, insérez le fil dénudé dans l'orifice, puis resserrez à la main. Assurez-vous qu'aucun fil libre ne touche une borne adjacente. Pour le bi-câblage, retirez les liaisons.

MODE D'EMPLOI QA3050 Q-ACOUSTICS

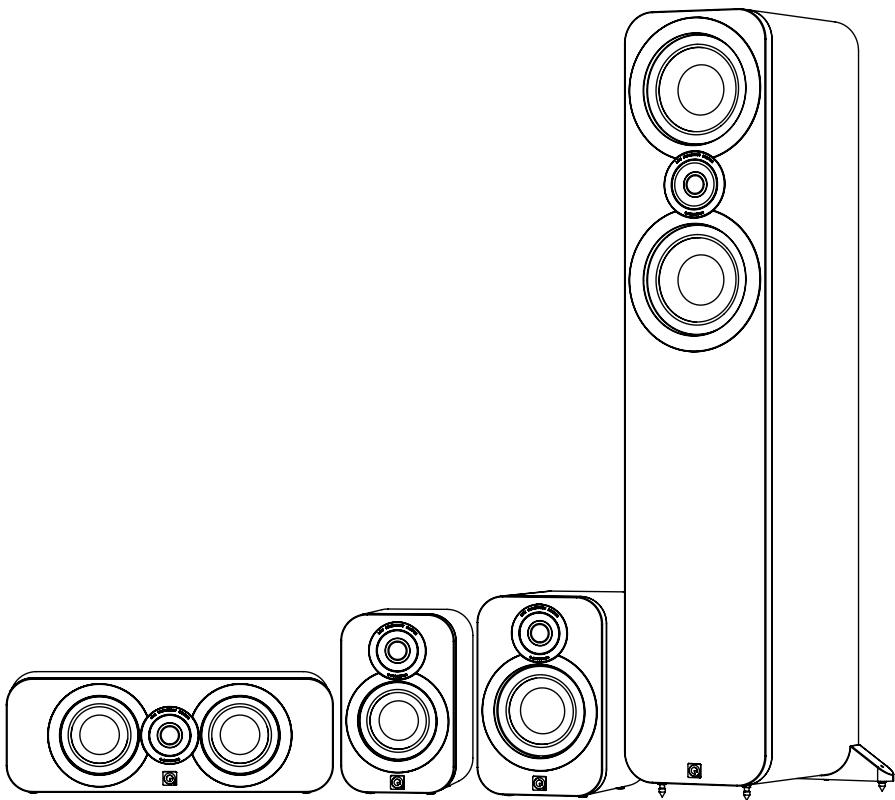

Manuel de l'utilisateur et spécification des produits

Modèles : Q3090C, Q3010, Q3020, Q3050

FR

INFORMATIONS IMPORTANTES - VEUILLEZ LIRE ATTENTIVEMENT

Ce symbole indique que la documentation accompagnant le produit contient des instructions importantes relatives à son fonctionnement et son entretien.

Lire attentivement ces instructions.

Conserver soigneusement ces instructions.

Veuillez prende garde à tous les avertissements.

Veuillez suivre toutes le instructions.

Ne pas utiliser ce produit à proximé d'eau.

Le nettoyer uniquement à l'aide d'un chiffon sec.

Ne pas bloquer les ouvertures d'aération.

Suivre les instructions du fabricant pour l'installation.

Utiliser uniquement les équipements et accessoires spécifiés par le fabricant. Utiliser uniquement avec un chariot, un pied, un tripode, des fixations murales ou une table répondant au specifications fournies par le fabricant ou vendus avec l'appareil.

En cas d'utilisation d'un chariot, prendre garde en déplaçant l'ensemble chariot/appareil pour éviter les blessures causées par une chute.

Attention : Les changements ou modifications qui n'ont pas ete expressement approuvés par le fabricant peuvent revoquer le droit d'usage de ce produit.

Service après-vente: Le matériel à réparer doit être renvoyé au revendeur ou au service après-vente de votre région. Les adresses des principaux agents de service après-vente au Royaume-Uni sont indiquées dans ce manuel.

Introduction

Merci d'avoir acheté un produit Q Acoustics.

Ce manuel est destiné à vous guider au cours de la configuration et de l'installation du système et vous permettra de profiter d'une performance optimale pour ce produit.

Veuillez lire attentivement les instructions, les consignes de sécurité importantes et les mises en garde avant d'installer et d'utiliser le produit, afin d'en garantir un fonctionnement sur et satisfaisant.

Nous espérons que vous approucemEZ l'expérience proposée par Q Acoustics.

La série Q Acoustics 3000 est une gamme de haut-parleurs concu pour satisfaire les attentes les plus élevées des audiophiles de 2 canaux dédiés et exigeants amateurs de film.

La gamme comprend:

3010: Enceinte d'etagère compacte avec un haut-parleur de basses de 100 mm.
3020: Enceinte d'etagère compacte avec un haut-parleur de basses de 125 mm.
3050 : Colonne avec deux haut-parleurs de basses de 165 mm
3070S : Caisson de graves de 140 W avec deux haut-parleurs de 165 mm
3090C: Canal central avec deux haut-parleurs de basses de 100 mm

Les haut-parleurs 3050 peuvent etre bi-cables. Tous les haut-parleurs peuvent fonctionner a proximite de téléviseurs sans alterer le fonctionnement, à l'exception du 3070S qui ne doit pas fonctionner a moins de 500mm d'un televiseur ou de tout type d'équipment sensible aux champes magnétiques. Le fonctionnement des écans plasma et LCD n'est pas alteré.

Avant de connecter les haut-parleurs, veiller à ce que toutes les unités actives de votre système seront éteintes au niveau du secteur.

Lorsque vous allumez votre système audio, réglez le bouton de volume principal à un niveau modéré. Augmenter progressivement le volume.

Ne faites jamais fonctionner votre système audio au volume maximum. La position du bouton de volume est trompeuse et ne reflète pas la puissance de votre système. L'utilisation de réglages de haut volume peut endomager votre ouïe.

Ne connectez pas vos haut-parleurs à une prise secteur.

N'exposez pas vos haut-parleurs à des températures excessivement basses, à la chaleur, à l'humidité ou à la lumière du soleil.

Si vous faites fonctionner vos haut-parleurs sans leurs grilles de protection, prenez soit de protégger les enceintes contre les dégats évientuels.

Ne pas utiliser de pieds artisanaux. Fixez le pied Q Acoutics adapté en suivant les instructions et en utilisant tous les éléments de fixation fournis. Le vendeur vous conseillera

Ne pas démonter le haut-parleur. Cela rendrait la garantie nulle et non avenue.

Déballer vos haut-parleur

Déballer entiennent vos haut-parleurs. Les retarder des cartons en les tenant par les coffrets. Ne pas toucher les enceintes et ne pas utiliser les sachets de protection pour les soulever. Les modèles 3050 et 3070S sont lourds - faites-vous aider pour les soulever si nécessaire.

Lorsque vous déplacez les haut-parleurs, ne les tirez pas sur le sol; cela pourrait cause des dégats - soulevez-les avant de les déplacer.

Dans le carton d'emballage, vous trouvez: Le ou les haut-parleur(s) et le manuel de l'utilisateur.

L'emballage des modèles suivants comprend des éléments supplémentaires:

3050 : stabilisateur arrêté et protections pour pointes pour chaque haut-parleur, une clé Allen pour ajuster les pointes une fois celles-ci fixées.

3070S : un cordon d'alimentation secteur, des pointes et de protections pour pointes.

Contrôler attentivement le produit. Si un élément est endommagé ou manquant, indique-le au vendeur des que possible.

Conserver l'emballage pour un évientuel transport à l'avir. Si vous jetez l'emballage, veuilles le faire en suivant toutes les régulations concernant le recyclage dans votre région.

Les pointes sont aiguises. Faites attention!

Ne jamais placer un haut-parleur équipé de pointes à un endroit où il peut causer des dégats!

Toujours déplacer les enceintes en les boulevant - sans jamais les trainer!

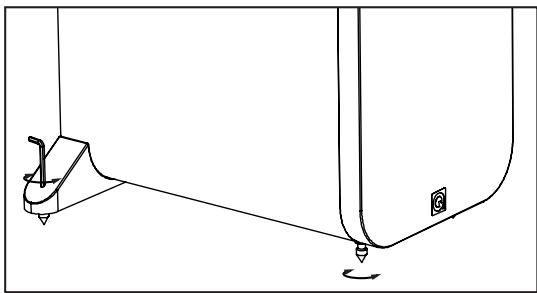

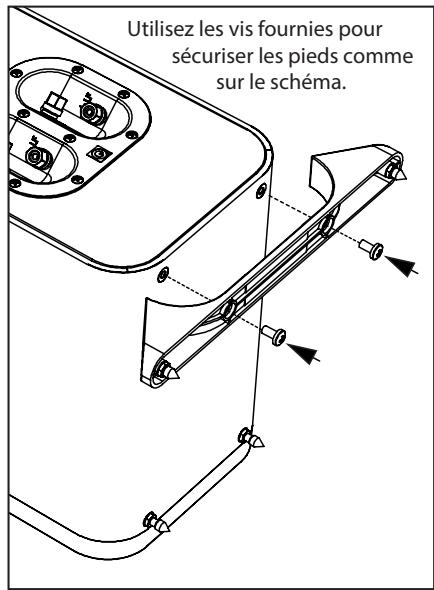

Attacher le stabilisateur arrêté - 3050

Enforcez les pointes dans des boulons de verrouillage à moitié dans la base et remettez le haut-parleur dans le bon sens. (Si vous sol est en bois ou en pierre, mettez un protecteur de pointe sur chacune des pointes avant de le returner.) Lorsque l'enceinte est dans le bon sens insérez la clé Allen dans chacune des pointes à l'arrière en commençant par le haut et ajustez-les jusqu'à ce que le haut-parleur soit plan et stable.

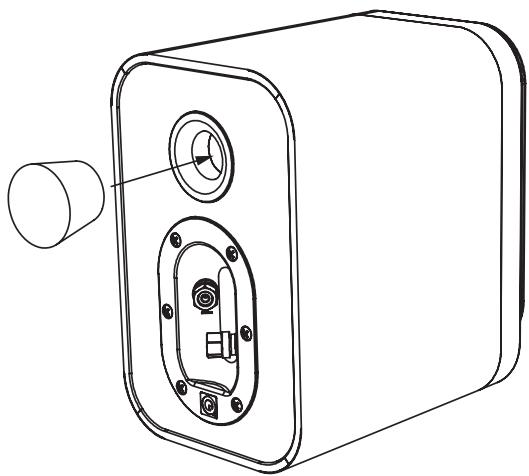

Bouchons en mousse

Les haut-parleurs série 3000 sont portés vers l'arrière et concus pour fonctionner moins lorsqu'il y a un peu d'espace à l'arrière, c'est-à-dire lorsqu'ils sont placés à 200 mm environ d'une paroi. Si vous positionnez vos haut-parleurs à proximé d'un mur ou d'un coin, les bouchons en mousse doivent être insérés dans les ports arrière. Sinon, les basses pourraient être trop puissantes.

S'assurer que les protections sont bien ajustées dans le port sans les insérer trop profondement. Le niveau des basses s'en trouvera réduit, mais la définition et l'extension des basses sera augmentée. Faites des essais pour déterminer ce que vous préférez et essayer de modifier légèrement la position du haut-parleur pour optimiser le résultat final.

3050

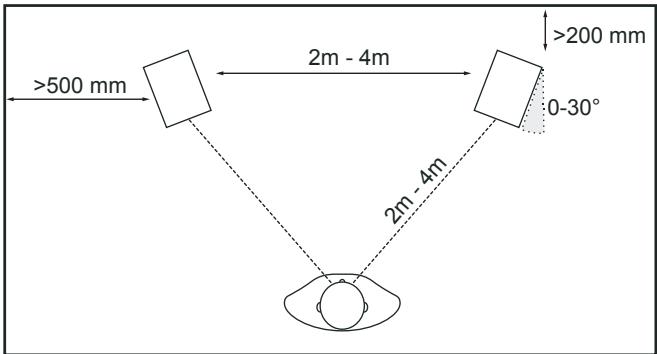

L'arrière des haut-parleurs 3050 doivent etre place a au moins 200~mm et les cotes a au moins 500~mm d'une paroi. Positionner les enceintes plus pres des parois augmentera les basses, mais pourra cause des reverbérations et un manque précision et de detail. Les enceintes doivent etre séparées de 2a4m et placées en face de I'auditeur assis.Le fait de tourner les enceintes

vers l'intérieur donnera plus de précision à l'image stéréo, mais peut réduire la largeur de la source sonore.

3010 et 3020

La position ideale des modèles 3010 et 3020 est sur des pieds Q Acoustics ou sur un mur. Si vous utilisez un pied, l'unité des aigus doit être place au niveau des oreilles d'un auditeur assis. Les enceintes fixées au mur peuvent être montées légèrement plus haut et orientées vers le bas. Les enceintes sur pied doivent être traitées comme des enceintes au sol, mis à part le fait que l'enceinte peut être située légèrement plus après de la paroi arrêté. Il est également possible de les poser sur des étagères.

Une fixation murale optionnelle conçue spécifique pour les modèles Q Acoustics 3010, 3020 et 3090C est disponible chez vous vendeur. Des pieds pour les modèles 3010 et 3020 sont également disponibles. Soyez pres à faire des essais pour trouver la configuration qui correspondé le mieux à vos goûts dans la piece où sera situé le système sonore.

Enceintes à effets

3090C

Le modele 3090C est concu pour fonctionner pres d'un téléviseur et doit être place en position centrale par rapport à celui-ci. Il doit être place juste audressus ou en dessous de l'écran. Si vous disposez d'un écran plasma ou LCD, fixez le 3090C sur le mur ou sur une autre surface adaptée, juste au-dessus ou en dessous de l'écran, en utilisant les fixations murales Q Acoustics. À défaut, étudier la possibilité de placer le téléviseur sur un coffret avec le 3090C posé sur une étagère sécurisée sous l'écran.

Haut-parleurs d'ambiance

Les laboratoires Dolby recommend des haut-parleurs à effets 5.1. Les haut-parleurs d'ambiance doivent être montés de chaque côté de l'auditeur, légèrement en retrait par rapport à a position d'écoute. Les haut-parleurs doivent être tournés vers l'intérieur, et montés soit sur les parois laterales de la pierce ou, si celle-ci est grande, sur de grands pieds et avec leur centre audessus du niveau des oreilles de l'auditeur assis.

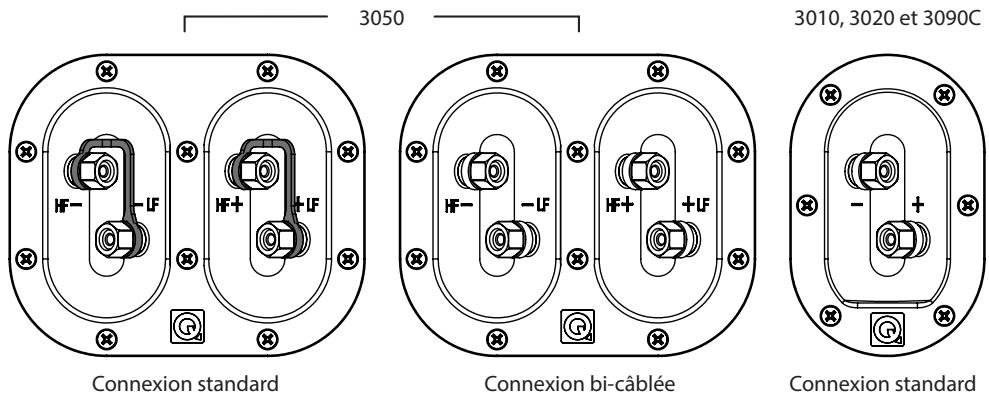

Bornes et connecteurs

Le modele 3050 est bi-cable. Un connecteur à conducteurs croisés bi-cable possède quatre bornes. La paire de bornes supérieures se connecte à une/des enceinte(s) des aigus (haute fréquence) et la paire inférieure à une/des enceinte(s) de graves (basse fréquence). Lors de l'achat, les connecteurs sont fixés avec des liaisons amovibles pour connecter les paires de bornes. Cela vous permet de connecter le haut-parleur de manière conventionnelle en utilisant une seule paire de cables ou en mode bi-cable avec deux paires. Les modèles 3010, 3020 et 3090C sont équipés de connecteurs standard à deux bornes.

Cables de haut-parleurs

Les câbles spécialisés pour haut-parleurs vous offriront un meilleur niveau de reproduction du son que les câbles génériques. Utilisez des câbles contenant de générées quantities de cuivre pour les canaux avant et centraux. Les câbles fins réduisent les basses et restreignent la portée dynamique.

Les canaux d'ambiance (à l'arrête) sont moins importantes.

Un cable de haut-parleur possède une bande ou une marque de repréage le long d'une de ses âmes. Par convention, celle-ci est connectée aux bornes positives. Les cables reliant l'amplificateur aux haut-parleurs avant doivent idéalement être de la même longueur. Ne jamais joindre les cables - utiliser des longueurs de cable complètes.

Preparation des câbles

Diviser le cable sur une longueur d'environ 40 mm. Dénuder le cable sur une longueur de 10 mm et tourner les extrémités pour rassembler tous les fils lâches. Couper les extrémités du cable en laissant 7 mm de cable dénudé.

Connexion d'uneborne

Dévisser la borne en tournant dans le sens contra-horaire pour exposer l'orifice de montage à la base de la colonne de la borne.

Insérer l'extrémité dénudée du cable dans cet orifice. Resserrer la borne à la main complètement. S'assurer qu'il n'y a pas de fils lâches qui pourrait toucher des bornes adjacentes. Dans l'Union europeenne, l'utilisation de fiches de haut-parleurs de 4 mm est contraire à la réglementation en matière de sécurité.

Serré desseré

Connexions stéréo

Connexions standard

Connector la borne ROUGE (+) du haut-parleur DROIT à la borne ROUGE, positive (+), sur le canal DROIT de l'amplificateur. Connector la borne NOIRE (+) du haut-parleur à la borne NOIRE, négative (+), correspondante de l'amplificateur. Répéter cette procédure pour le canal GAUCHE.

Dans le cas du modele 3050, vous pouvez utiliser les bornes positives (+) ou négatives (-) qui vous convennent. Se reporter à l'illustration ci-dessous.

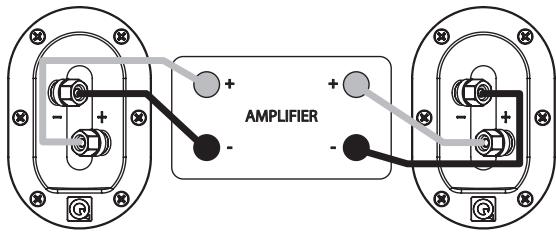

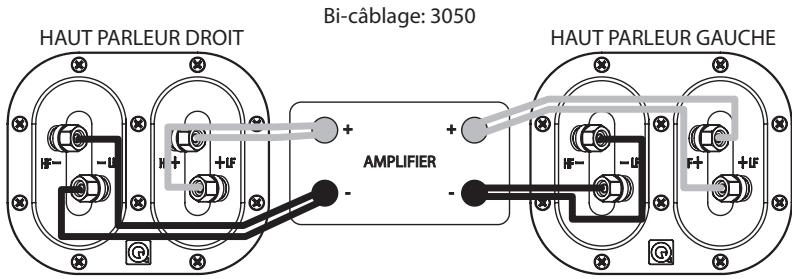

Bi-câblage

Connexion standard : 3050

Connexion standard : 3010, 3020 et 3090C

HAUT PARLEUR DROIT

HAUT PARLEUR GAUCHE

La connexion directe des réseaux aigus et graves d'un haut-parleur à un amplificateur améliore à la fois les performances des basses et la portée dynamique.

Pour réaliser un bi-câblage: Préparer deux cables jumeaux pour chaque haut-parleur. Dévisser toutes les bornes du haut-parleur etsterolles deux liaisons.Apresent,conneter les bornes aigués et graves à l'amplificateur en suivant la procedure décrite dans la section Connexion standard Se reporter à l'illustration ci-dessous.

Lorsque vos enceintes sont connectées: allumer le système et diffuser de la musique à un volume modéré. Ajuster le placement du haut-parleur selon vos préférences.

Entretien et nettoyage

Entretien du coffret

Nettoyer les coffrets avec un chiffon sec. Ne pas utiliser de matérieliaux à bas de solvents. Si les coffrets sont tachés, enlever la tache à l'aide d'un chiffon légèrement humidifié avec de l'eau, du white-spirit ou de l'alcool isopropylique en fonction de son type. Puis éponger légèrement à l'aide d'un tissu pour pour enlever toute trace résiduelle de produit nettoyant. Ne jamais utiliser de produits abrasifs, quels qu'ils soient.

Grilles de protection

Brosser doucement les grilles à l'aide d'unerosseouple.

Enceintes.

Il est préférible de ne pas toucher aux enceintes étant donné qu'elles s'endommagent facilement lorsqu'elles sont exposées.

Garantie

Les haut-parleurs Q Acoustics sont garantis sans defaults concernant le matériel et la main d'oeuvre comme suit :

Haut-parleurs passifs: 5 ans à partir de la date d'achat

Haut-parleurs actifs et caissons de graves: 2 ans à partir de la date d'achat

Pendant la période de garantie, Q Acoustics, à sa discrétion, réparera ou replacera tout produit ayant défectueux après inspection par la société ou son distributeur ou agent désigné.

La mauvaise utilisation et l'usure normale ne sont pas couvertes par la garantie.

Pendant la période de garantie, les produits defectueux doivent etre renvoye au vendeur. Q Acoustics n'applique pas de garantie internationale et s'il vous est impossible de renvoyer les produits au vendeur, veuillez contacter Q Acoustics pour obtenir des conseils sur la demarche a suivre.

Les éléments qui ne peuvent pas etre envoyes en réparation doivent etre envoyé par colis payé, de préférence dans leur emballage d'origine et avec une preuve d'achat. Les dégats subsis par des biens en transit vers le centre de réparation ne sont pas couverts par la garantie. Le retard des produits couverts par la garantie sera par Q Acoustics ou ses distributeurs ou agents le cas échéant.

La garantie ne modifie en aucune façon vos droits tels que garantis par la loi.

Pour les informations concernant le service après-venture dans d'autres pays, contacter: [e-mail]

Q ACOUSTICS

Bishops Stortford, Herts, Royaume-Uni

CM23 5GZ

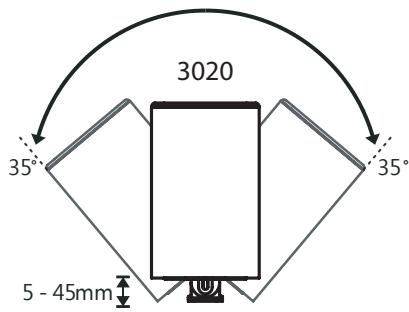

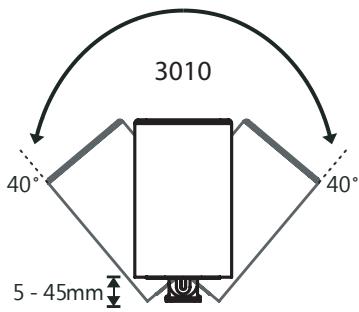

Fixation murale (simple) pour modèles 3010 / 3020 / 3090C

Noir et blanc

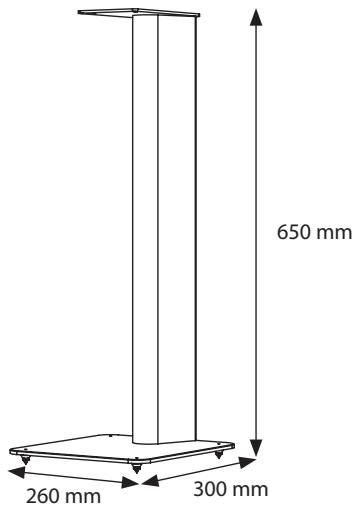

Piedsd'enceinte (paire) 3010 / 3020

Noir ou blanc

Enceintes passives	3010	3020	3050	3090C
Type de coffret:	Reflex 2 voies	Reflex 2 voies	Reflex 2 voies	Reflex 2 voies
Moteur de graves (mm):	100 mm	125 mm	2 x 165 mm	2 x 100 mm
Moteur d'aignus (mm):	25 mm	25 mm	25 mm	25 mm
Réponse en fréquence (+/-3dB):	68 Hz - 22 kHz	64 Hz - 22 kHz	44 Hz - 22 kHz	75 Hz - 22 kHz
Impédance nominale:	6 Ω	6 Ω	6 Ω	6 Ω
Sensibilité (2,83v@1m):	86 dB	88 dB	92 dB	89 dB
Puisance d'amplificateur recommendée:	15 - 75 W	25 - 75 W	25 - 100 W	25 - 100 W
Fréquence de transition:	2,8 kHz	2,9 kHz	2,6 kHz	2,7 kHz
Volume utile:	3,8 litres	5,9 litres	35,6 litres	10,3 litres
Dimensions du coffret (LxHxP mm):	150 x 235 x 200	170 x 260 x 226	200 x 1000 x 298	430 x 150 x 200
Poids (par coffret):	3,6 kg	4,6 kg	17,8 kg	6,0 kg

Caisson de graves actif

3070S

Type de coffret:

Porté

Moteur de graves (mm):

2 × 165 ~mm longue portée

Puisance d'amplificateur:

140W rms

Fréquence de transition:

50 Hz - 150 Hz (var.)

Dimensions du coffret

(LxHxP mm):

200 × 400 × 425

Poids:

13,6 kg

www.Qacoustics.co.uk
