ACOUSTICSREFERENCE - Enceinte audio Q-ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio encastrable (plafond)
Marque	Q-ACOUSTICS
Modèle	ACOUSTICSREFERENCE
Type d'enceinte	Enceinte stéréo de plafond 6,5 pouces
Diamètre du haut-parleur	6,5 pouces (165 mm)
Tweeter	Pivotant, orientable, avec réglage de niveau (versions P et CW)
Puissance admissible	40 W RMS (estimation)
Impédance	8 ohms (estimation)
Réponse en fréquence	60 Hz - 20 kHz (estimation)
Sensibilité	88 dB (estimation)
Type de grille	Magnétique, amovible (carrée ou ronde)
Matériau du cadre	Plastique ABS renforcé
Couleur	Blanc (mat)
Dimensions (L x l x H)	235 x 235 x 120 mm (estimation)
Poids	1,6 kg (estimation)
Alimentation	Passive (nécessite amplificateur externe)
Connectique	Bornes à clip à ressort (rouge/noir)
Accessoires fournis	Gabarit de montage, grille, pinces pivotantes, notice
Installation	Encastrement dans plafond, fixation par 4 pinces pivotantes
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits chimiques
Sécurité	Couper l'alimentation avant toute intervention ; respecter les normes électriques
Pièces détachées et réparabilité	Grille et tweeter remplaçables ; contacter le SAV
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - ACOUSTICSREFERENCE Q-ACOUSTICS

Comment installer l'enceinte au plafond ?

Utilisez le gabarit de montage fourni pour marquer et découper le trou. Assurez-vous que l'emplacement est adapté et que le matériel est hors tension. Insérez l'enceinte et serrez les vis Pozidriv n°2 dans l'ordre indiqué jusqu'à sentir une résistance.

Comment brancher les câbles à l'enceinte ?

Dénudez les câbles sur environ 10 mm. Connectez le conducteur positif à la borne rouge et le négatif à la borne noire à l'aide des bornes à clip à ressort.

Comment régler le niveau du tweeter ?

Laissez l'interrupteur en position '0' lors du premier test. Pour les versions 'P' et 'CW', vous pouvez ajuster le niveau selon vos préférences après l'écoute initiale.

Comment orienter le tweeter ?

Poussez doucement le cadre extérieur du tweeter (pas le dôme) pour le diriger vers la position d'écoute normale ou l'en éloigner selon vos besoins.

Comment fixer la grille magnétique ?

Placez la grille au-dessus du cadre de l'enceinte, elle se maintiendra par aimantation. Les grilles carrées peuvent être orientées dans n'importe quelle direction.

Faut-il retirer le tissu blanc derrière la grille ?

Oui, pour obtenir la meilleure performance sonore, il est recommandé d'ôter ce tissu. Décollez-le simplement de la grille avant utilisation.

Quel type de câble d'enceinte utiliser ?

Utilisez un câble d'enceinte standard de section suffisante (2x1,5 mm² minimum pour des distances normales). Dénudez les extrémités sur 10 mm.

Comment tester les enceintes avant de monter les grilles ?

Après installation et branchement, mettez le système sous tension et jouez un signal audio. Vérifiez le bon fonctionnement des deux canaux et ajustez le tweeter si nécessaire.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles, l'alimentation de l'amplificateur, et que l'interrupteur du tweeter n'est pas en position '0'. Si le problème persiste, contactez le service après-vente.

Où trouver la notice complète de l'enceinte ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI ACOUSTICSREFERENCE Q-ACOUSTICS

Sélectionnez un emplacement approprié pour fixer l'enceinte en tenant compte de la mise en garde ci-dessus. En utilisant le gabarit de montage fourni, marquez la position de l'enceinte et découpez le trou de montage.

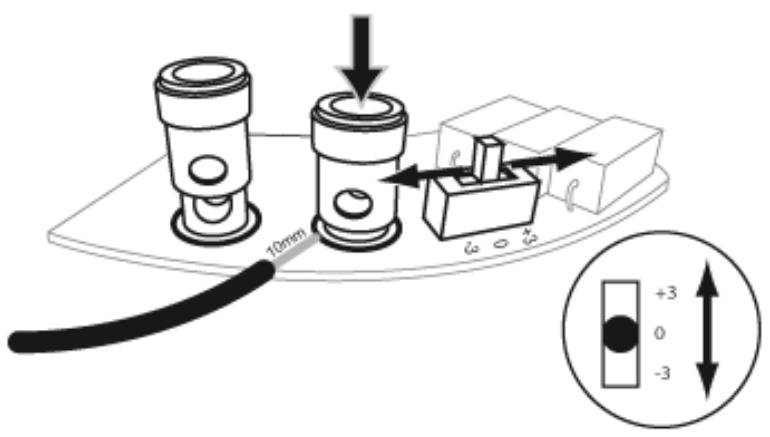

Étape 2

Assurez-vous que tout le matériel est hors tension. Le cable d'enceinte doit être dénudé sur environ 10 mm afin que les extrémités de cable soient mises à nu. Retirez l'emballage et la protection anti-poussière de l'enceinte et attachez les fils d'enceinte à l'aide des bornes à clip à ressort à pression situées à l'arrête de l'enceinte. Le conducteur positif doit être relié à la borne rouge et le conducteur négatif à la borne noire.

Remarque: Réglage du niveau de sortie du tweeter (versions « P » et « CW »)

Il est conseilé de laisser l'interrupteur en position « 0 » pendant la vérification sonore initiale.

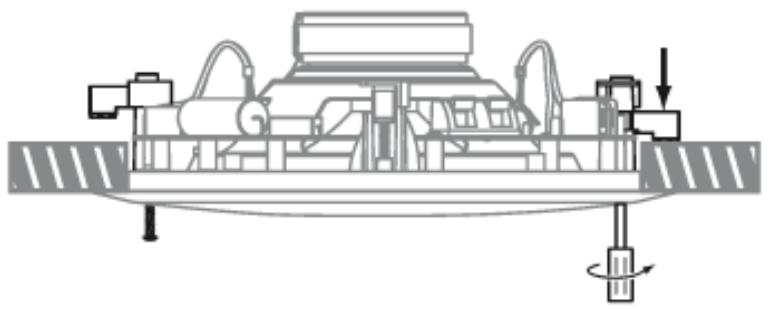

Étape 3

Vérifiez que chacune des 4 pince pivotantes est tournée vers l'intérieur. Poussez l'enceinte dans le trou de montage et

alignez-la avec le plafond. Tout en Maintenant l'enceinte en place, serrez chacune des vis de fixation à l'aide d'un tournevis Pozidriv® n°2 dans l'ordre indiqué sur le schéma (à gauche). Lorsqu'une résistance se fait sentir, la pince est en position.

Étape 4

Une fois que les enceintes sont installées, elles doivent être testées avant de monter les grilles. L'enceinte stéreo de plafond Professional 6,5 po dispose d'un tweeter pivotant qui peut être régle pour permettre aux hautes fréquences d'être dirigeées vers la position d'écoute normale, ou de s'en éloigner, selon les besoin. Le cadre extérieur du tweeter (pas le dôme) doit être poussé doucement afin d'atteindre la position souhaïée pour le tweeter.

Étape 5

L'enceinte stéreo de plafond Professional 6,5 po comporte une grille magnétique. Placez cette grille au-dessus du cadre de l'enceinte, où elle sera positionnée. Veuillez notes que les grilles carrées peuvent être placées dans n'importe qu'elle orientation.

Certains modèles comportent un tissu blanc derrière la grille qui permet de minimiser le contraste visuel avec le plafond. Pour obtenir la meilleure performance sonore, il est recommendé d'oter ce tissu avant l'utilisation. Pour ce faire, décollez simplement le tissu de la grille.
