ERZ45800INOX - Réfrigérateur-congélateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	Electrolux
Modèle	ERZ45800INOX
Type de produit	Réfrigérateur-congélateur encastrable
Hauteur	1900 mm
Largeur	860 mm
Profondeur	550 mm
Alimentation électrique	230 V monophasé, 10 A
Pouvoir de congélation	13 kg/24 h
Autonomie en cas de panne	14 heures
Classe climatique	+10°C à +43°C
Nombre d'étoiles du congélateur	4 étoiles
Fonctions principales	Congélation rapide, refroidissement rapide, alarme de température, indicateur de température, dégivrage automatique du réfrigérateur, froid ventilé dans le congélateur
Fabrication de glaçons	Oui, bacs à glaçons
Éclairage intérieur	Ampoule remplaçable
Entretien et nettoyage	Nettoyer intérieur avec eau tiède et savon doux, dégivrage automatique, nettoyer condenseur
Sécurité	Débrancher avant nettoyage, ne pas utiliser d'objets métalliques pour enlever le givre, respecter la chaîne du froid
Pièces détachées et réparabilité	Pièces de rechange certifiées constructeur, SAV agréé
Installation	Encastrable, nécessite une ventilation, réglable en hauteur 820-870 mm

FOIRE AUX QUESTIONS - ERZ45800INOX ELECTROLUX

Comment régler la température du congélateur ?

Utilisez les touches C (plus chaud) et E (plus froid) sur le bandeau de commande. La température peut être réglée de -15°C à -24°C. Appuyez sur l'une des touches, la température pré-réglée clignote, ajustez, puis elle se mémorise automatiquement.

Comment activer la fonction congélation rapide ?

Appuyez sur la touche I. Le voyant jaune H s'allume et 'SP' apparaît sur l'affichage. La congélation rapide dure environ 24 heures, puis revient automatiquement en mode conservation.

Que faire en cas d'alarme sonore et de voyant rouge clignotant ?

Le voyant rouge F clignote et une alarme retentit si la température du congélateur remonte anormalement. Appuyez sur la touche G pour arrêter l'alarme sonore. Le voyant continue de clignoter jusqu'à ce que la température programmée soit rétablie.

Comment dégivrer le réfrigérateur ?

Le dégivrage du compartiment réfrigérateur est automatique : l'eau s'évapore dans un bac à l'arrière de l'appareil. Aucune intervention manuelle n'est nécessaire.

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Dévissez la vis de fixation du diffuseur, puis dévissez l'ampoule et remplacez-la par un modèle identique (puissance maximale indiquée sur le diffuseur).

Quelle est la capacité de congélation maximale par 24 heures ?

Le pouvoir de congélation est de 13 kg par 24 heures.

Comment installer l'appareil dans une cuisine encastrable ?

Suivez les instructions d'encastrement : réglez la hauteur des roulettes et pieds, montez les panneaux latéraux, fixez l'équerre au mur, et assurez une ventilation suffisante (espace de 50 mm entre le haut de l'appareil et le plafond).

Que faire en cas de panne de courant prolongée ?

L'autonomie est de 14 heures. N'ouvrez pas la porte. Si la panne se prolonge, transférez les produits surgelés dans un autre congélateur. Consommez rapidement les aliments décongelés.

Pourquoi mon appareil fait-il du bruit ?

Les bruits normaux proviennent du compresseur et de la circulation du fluide frigorigène. Vérifiez que l'appareil est de niveau (ajustez les pieds), qu'il n'est pas en contact avec d'autres meubles, et que les accessoires intérieurs sont bien installés.

Où placer les aliments dans le réfrigérateur pour une meilleure conservation ?

Placez les viandes et poissons crus sur la clayette inférieure en verre (zone la plus froide), les produits laitiers dans la zone fraîche, les légumes dans le bac à légumes, et les boissons/œufs dans la contre-porte. Emballez systématiquement les aliments.

MODE D'EMPLOI ERZ45800INOX ELECTROLUX

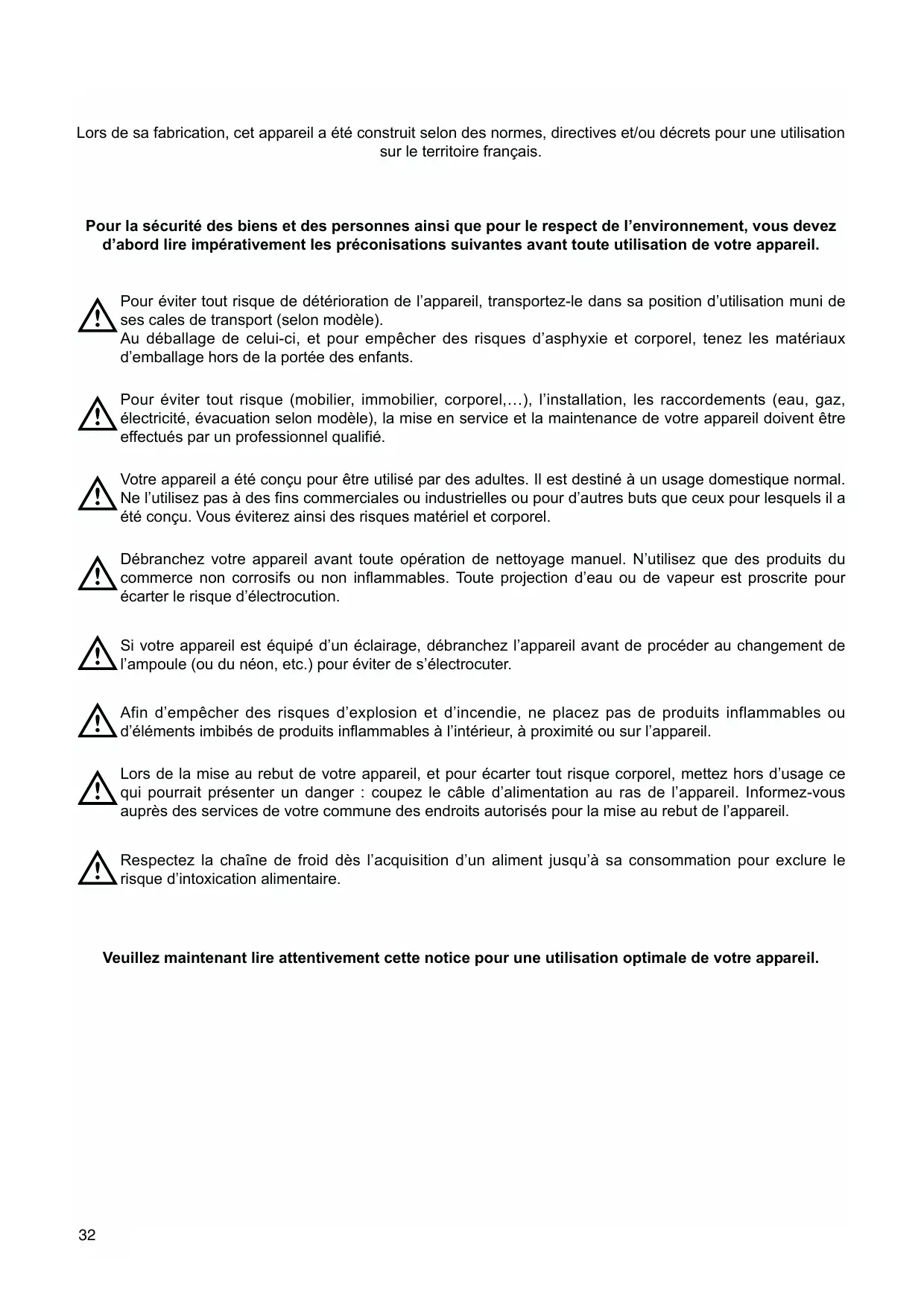

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matérieliaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.

Votre appeareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vous eviterez ainsi des risques matériel et corporel.

Débranchez vous apparaïel avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de procédér au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourraitprésenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Respectez la chaîne de froid lors l'acquisition d'un aliment excepta jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

SOMMAIRE

A l'attention de l'utilisateur

34

Utilisation 37

Mise en service 37

Bandeau de commande du compartment
congélateur 37

Conservation des produits surgelés et congelés du commerce 39

Fabrication des glaçons 39

Démoulage des glaçons 39

Bandeau de commande du compartment réfrigérateur 40

Emplacement des denrées 42

Compartment réfrigérateur 42

Entretien et nettoyage 44

Dégivrage 44

Nettoyage 44

Remplacement de I'ampoule 45

En cas d'absence prolongée ou de non-utilisation 45

En cas d'arrêt de fonctionnement 45

En cas d'anomalie de fonctionnement 46

Niveau sonore 47

Service après vente 47

A l'attention de l'installateur

Caracteristiques techniques 48

Installation 48

Emplacement 48

Instruction pour I'encastrement 49

Branchementélectrique 53

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

i AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacité physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Ne touche pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Les réfrigerateurs et / ou congélateurs menagers sont destinés uniquement à la conservation et / ou congélation des alimentés.
• Un produit décongelé ne doit jamais être recongelé.
• Suívez les indications du fabricant pour la conservation et / ou congélation des alimentés.
• Dans tous les apparèils de réfrigération et congestion certaines surfaces peuvent se couvir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémédiablen l'évaporateur rendant du même coup l'appareil inutilisable.N'employez pour cela qu'une spatule en plastique.

• Ne décollez pas les bacs à glaçons avec un couteau ou ou tout autre object tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient éclater.

• Débranchetz Throughout la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les modèles qui en sont équipés).

Stockage des denrées dans les réfrigérateurs et règes d'hygiène

La consommation croissant de plats préparés et d'autres alimentes fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maitrise de la température de transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect de règles d'hygiene rigoureuses contribuents de façon significative et efficace à l'amélioration de la conservation des alimentés.

Conservation des aliments / Maitrises des températures

Stockez les alimentés selon leur nature dans la zone appropriée:

Zone tempérée: Boissons, oeufs, beurre, saues industriielles et préparées, fromages à pâtes cuite, fruits et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcutieries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des alimentés.

• Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellesment.
• Se laver les mains avant de toucher les alimentes et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règles d'hygiene l'imposent.

• Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).

• Attende le refroidissement complet des préparations avant de les stocker (exemple: soupe).

• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le dispositif de réglage de température en conséquence comme indiqué (page «UTILISATION»).

La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre place, dés le départ, dans un recipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez féquèment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.
• Retirez les suremballages du commerce avant de placer les alimentents dans le réfrigérateur (par exemple suremballages des packs de yaours).
• Couvrez les aliments.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
  1) Chaine de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Installation

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.

Important: en cas de dommage du cable d'alimentation, il ne doit etre remplace que par un professionnel qualifie.

• L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil.

• Suivez les instructions données pour l'installation.

• Àprous la livraison attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Cet apparéil est lourd. Faites attention lors de son déplacement.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils pulsSENT être récapurrés et recyclés.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

• Le système frigorifique et l'isolement de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement.
• Les C.F.C. sont remplacés par des hydrocarbures.
• Le circuit réfrigérant de cet apparéil contient de l'isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable:

1. Ne faites pas fonctionner d'appareils électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage,...) à l'intérieur de votre apparéil.
2. Pendant le transport et l'installation de votre apparéil, assurez-vous qu'une partie du circuit n'est endommagée. Si tel est le cas:
3. Evitez les flammes vives (briquet) et tout autre allumage (étincelles).

4. Aérez la pièce où se trouve l'appareil.

5. Si vous vous débarrasssez de votre apparéil, voirlez à ne pas détériorer les circuits.

6. Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger. Veillez également à couper le cable d'alimentation électrique au ras de l' apparéil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès-Vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur

AVENTISSEMENTS IMPORTANTS

Emplacement

• Placer l'appareil à l'endetroit youlu.
• Faire tournier l'équerre de fixation à 180^ pour obtenir la position exacte (2). La position initiale (1) est la position à la livraison.
• Le fixer au mur au moyen de l'équerre prévue à cet effet.

Mise en service

Votre appeareil etant destiné au stockage des alimentes, prenez la précaution de nettoyer l'intérieur avec de I'eau tiède et un savon inodore (produit utilisé pour la vaiselle) avant toute utilisation.

Rincez et sechez soigneusement.

Attendez 2 heures avant de brancher votre apparéil et de procédéur au réglage du thermostat.

Bandeau de commande du compartment condélateur

A. Voyant MARCHE/ARRET
B. Touche MARCHE/ARRET du compartment congélateur
C. Touche de réglage de la température (plus chaud)
D. Indicateur de température du compartment congélateur

A. Voyant MARCHE/ARRET

Cevoyant s'allume ou s'eteint lorsquel'on appuiesur la touche B (MARCHE/ARRET).

Pourmettre en marche I'appareil,appuyez sur la
touche B:levoyant A s'allume.
Pourmettre aI'arrêt l'appareil,maintenez appuyée
cette touche B jusqu'à ce que levoyant A et
l'indicateur de température s'éteignent.

C-E. Dispositif de réglage de température

La température peut être régée de « -15°C » et «-24°C »

Appuyez sur la touche C ou E, la température préreglee clignote sur l'indicateur D.

La modification du réglage de température n'est possible que lorsque l'indicateur clignote.

Appuyez sur les touches C ou E jusqu'à ce que la température désirée s'affiche. Ceße-ci est automatiquement mémorisée au bout de quelques secondes.

Une fois le réglage effectué, la température dans l'appareil est de nouveau affichée.

La température programmée est atteinte dans les 24 heures.

E. Touche de réglage de la température (plus froid)
F. Voyant alarme
G. Touche arrêt alarmé
H. Voyant de fonction congélation rapide
I. Touche de fonction congélation rapide

! Attention !

Durant la phase de stabilisation après la première mise en service, il est possible que la température affichée ne corresponde pas à la température programmée, la température affichée pouvant en l'occurrence être inférieure à la température programmée.

D. Indicateur de température

Durant le fonctionnement normal est affichée la température moyenne de la partie congélateur.

Attention!

Un écart entre la température affichée et la température programmée est normal, en particulier lorsque:

• la température programmée a été modifiée depuis peu,
• la porte du congélateur est restée ouverte pendant un certain temps,
  des alimentés chauds ont été placés dans le congélateur.

Des écarts de 5^ à l'intérieur du congélateur sont normaux.

G. Touche arrêt alarme

F. Voyant d'alarme

Si la température remonte anormalement à l'interieur du compartmenting conjugélateur (en cas de coupture de courant par exemple), levoyant rouge F clignote et une alarme sonore retentit.

Vous pouvez arrêté l'alarme sonore en appuyant sur la touche G.

Une fois rétablies les conditions normales de fonctionnement, le signal sonore s'arrête alors que le voyant alarme continue de clignoter.

En appuyant sur la touche G, s'affiche sur l'indicateur D pendant quelques secondes la température maximum atteinte à l'intérieur du congélateur.

Attendez que levoyant rougealarmesseteigneavant d'introduire les denrées dans l'appareil.

Si levoyant rouge resté allumé en permanence, tenez compte de l'autonomie de fonctionnement de votre apparéil indiquée au paragraphe

"CHARACTERISTIQUES TECHNIQUES" et transférez les produits surgelés et congelés dans un autre congélateur.

H. Voyant de fonction congélation rapide

I. Touche de fonction congélation rapide

Cette fonction accélère la congélation d'aliments frais et protège en même temps les marchandises déjà entreprises d'un rechauffement indésirable.

Pour cela appuyez sur la touche I: le voyant jaune H s'allume et apparait «SP» sur l'indicateur de température.

La congélation rapide est enclenchée pour une période d'environ 24 heures, avec retard automatique en régime conservation à l'issue de ce laps de temps. Vous pouvez interrompree la congélation rapide en appuyant de nouveau sur la touche de congélation rapide.

Levoyant de congélation rapide resté allumé aussi longtemps que la touche de congélation rapide est activée.

Mise en service et réglage de la température

Branchez l'appareil. Appuyez sur la touche (B) pourmettre en marche le congélateur. Le congélateur estprogramme sur une température de -18^ .Cettetempérature est atteinte au bout de quelquesheures.

Dès que le congélateur est allumé, l'indicateur (D) affiche la température interne. Levoyant alarme (F) se met à clignoter et le signal sonore se déclenché. Appuyez sur la touche (G) arrêt alarme.

Le signal sonore s'arrête alors que levoyant alarmé (F) continue de clignoter jusqu'à ce que soit atteinte la température programmée.

Votre appeareil porte le sigle normalisé 4 étoiles c'est-à-dire qu'il vous permet de congeler vous-même des denrées fraîches et des plats cuisés.

Congeler un aliment, c'est abaisser le plus rapidement possible sa température "à coeur" à - 18^

Pour cela:

1. Appuyez sur la commande de congélation rapide (le voyant jaune de congélation rapide s'allume):
2. 3 heures avant d'introduire les denrées fraîches si l'appareil est vide (mise en service ou après dégivrage par exemple).
3. 24 heures (*) avant d'introduire les denrées fraîches si l'appareil contient des denrées congelées, et si vous utilisez la capacité maximale de congélation.
4. Maintenez le régime de congélation pendant 24 heures (*) après avoir introduit les produits à congeler.
5. Remettez l'appareil en fonctionnement conservation en appuyant de nouveau la commande de congélation rapide.

(*) Ces temps peuvent être réduits proportionnellement aux quantités d'aliments à congefer.

Pour congeler dans les valeurs conditions:

• Respectez le pouvoir de congélation de votre apparéil, c'est-à-dire la quantité maximale de denrées frâches que vous pouvezCongeler par 24 heures.

Le pouvoir de congélation de votre apparéil est de 13 kg/24 heures.

• Disposez les produits frais dans le tiroir supérieur.

Après écoulement du temps nécessaire à la congélation (24 heures) répartissez les produits dans les autres tiroirs de manière à libérer le tiroir supérieur pour une prochaine opération de congélation. Evitez de partager à la fabrication des glaçons pendant le temps de congélation (24 heures) et de placer les produits frais en contact avec les produits déjà congélés.

Les symboles qui figurent sur les tiroirs correspondant à différents types de produits congelés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des alimentés et du traitement qu'ils ont subi avant la congélation.

Conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, la température à l'intérieur du compartmentement congelateur doit être maintainue égale ou inférieure à -18°C.

Assurez-vous que l'emballage des aliments est intact et qu'il ne présente aucune trace d'humidité, signe d'un début de décongélation.

Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile.

Utilisez des sacs isothermes (dans la mesure du possible).

Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.

Evitez d'ouvrir trop souvent la porte du compartment connélateur et ne la laissez ouverte que le temps nécessaire.

Une augmentation de la température peut réduire sensiblement la durée de conservation des alimentés.

Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les bâtonnets glacés dés leur sortie du comportiment congelateur, la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau. Un produit décongelé doit être consommé dans le plus bref délié et ne jamais être recongelé, sauf s'il a été cuit entre-temps.

Fabrication des glaçons

La fabrication des glaçons s'effectue dans le compartment Congélateur.

Remplissez les bacs jusqu'àux trois-quarts de leur hauteur, de manière à permettre l'expansion de la glace.

Si vous eau est particulièrement riche en sels minéaux (calcaire notamment), replisssez vos bacs avec de l'eau minérale non gazeuse.

Les bacs en matière plastique vous assurent un démoulage plus facile. Si toute fois vous désirez obtenir des glaçons plus rapidement, nous vous conseillons d'utiliser des bacs métalliques que vous trouvrez dans le commerce.

Nous vous recommendons de faire régulièrement de nouveaux glaçons.

Démoulage des glaçons

Le démoulage des bacs en matière plastique s'obtient par simple torsion.

Si vous utilisez des bacs métalliques, passez-les sous l'eau froide pour en facilititer le démoulage.

Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre object tranchant, vous risquez de déterminer irrémédiablement l'évaporateur.

Bandeau de commande du compartment réfrigérateur

J. Voyant MARCHE/ARRET
K. Touche MARCHE/ARRET du compartment réfrigérateur
L. Touche de réglage de la température du réfrigérateur (plus chaud)

J.Voyant MARCHE/ARRET

Ce voyant s'allume ou s'eteint lorsque l'on appuie sur la touche K (MARCHE/ARRET).

K. Touche MARCHE/ARRET

Pourmettre en marche I'appareil,appuyez sur la touche K:levoyantJ s'allume.

PourmettreaI'arrêtl'appareil,maintenezappuyee
cette toucheK jusqu'àce que levoyantJ et
I'indicateur de température s'éteignent.

L - N. Dispositif de réglage de température

La température peut être régée de « 2 » et « 8», la position « 8 » représentant la température la plus chaude.

Appuyez sur la touche L ou N, la température préreglee clignote sur l'indicateur M.

La modification du réglage de température n'est possible que lorsque l'indicateur clignote.

Appuyez sur les touches L ou N jusqu'à ce que la température désirée s'affiche. Celle-ci est automatiquement mémorisée au bout de quelques secondes.

Une fois le réglage effectué, la température dans l'appareil est de nouveau affichée.

La température programmée est atteinte dans les 24 heures.

Attention!

Durant la phase de stabilisation après la première mise en service, il est possible que la température affichée ne corresponde pas à la température programmée, la température affichée pouvant en l'occurrence être inférieure à la température programmée.

M. Indicateur de température

Durant le fonctionnement normal est affichée la température moyenne du réfrigérateur.

M. Indicateur de température du compartment réfrigérateur
N. Touche de réglage de la température du réfrigérateur (plus froid)
O. Voyant de fonction refroidissement rapide
P. Touche de fonction refroidissement rapide

Attention!

Un écart entre la température affichée et la température programmée est normal, en particulier lorsque:

• la température programmée a été modifiée depuis peu,
• la porte du réfrigérateur est restée ouverte pendant un certain temps,
  des alimentés chauds ont été placés dans le réfrigérateur.

O. Voyant de fonction refroidissement rapide

Cettevoyant s'allume lorsquyou appuyez sur la touche de refroidissement rapide.

P. Touche de fonction refroidissement rapide

La fonction refroidissement rapide sert à refroidir rapidement de grande quantité d'aliments à conserver dans le réfrigérateur, après avoir fait de gros achats par exemple.

Pour activer la fonction refroidissement rapide, appuyez sur la touche P : le voyant jaune correspondant s'allume.La température est reglee automatiquement à +2°C.

Cette fonction se désactive automatiquement au bout de 6 heures et levant jaune s'eteint.

Il est également possible de désactiver à tout moment cette fonction manuellement.

Pour cela, appuyez sur la touche P jle voyant jaune s'eteint.

UTILISATION

Le dispositif de réglage de température (compartiment réfrigérateur)

Ne modifies la position le dispositif de réglage de température que progressivement.

Les positions «2» et «8» étant des repères extrêmes, nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur la position «4» en tenant compte des remarques ci-dessous; ensuite, seule votre expérience vous permettra de déterminer la position convenant le mistré.

Après le chargement de l'appareil et à chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un réglage.

Remarques :

La température à l'intérieur de chaque compartment est fonction de plusieurs facteurs, tels que la température ambiente, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc.

Indicateur de températe (compartment

réfrigerateur): Pour vous aider au bon réglage de votre apparéil nous avons équipé votre réfrigerateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, voirlez à ce que dans l'indicateur de température "OK" apparaisse.

Si "OK" n'apparaît pas, la température moyenne de la zone est trop élevé.

Indicateur de températe

Thermostat à régler

Emplacement des denrées Zone la plus froide

Vous obtiennent une(Meilleure conservation de vos alimentes si vous les place dans la zone de froid convenant le mistraux à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre régrigrateur .

L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartment réfrigérateur.

Réglez le dispositif de réglage de température correspondant au compartmenté réfrigérateur sur une position inférieure.

L'indicateur "OK" apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilité s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, entendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA : ÀpRES chargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température; attendez au moins 12h avant de réajuster le dispositif de réglage de température.

Si l'évaporateur du compartment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop charge, température ambiente elevée, le dispositif de réglage de température sur une position basse, ouvertures fréquentes de la porte), ramenez progressivement la manette du dispositif de réglage de température sur une position supérieure, jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de comportement réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence.

Température correcte

L'indicateur de température Situé sur la paroi de votre réfrigérateur au dessus de la clayette en verre du bac à légumes définit le haut de la zone la plus froide.

Dans un réfrigérateur la température n'est pas uniforme (à l'exception des apparèils à froid ventilé ou brassé).

Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.

En réglant correctement votre réfrigérateur, vous obtienda des zones correspondant à chaque type d'aliment (voir chapitre “AVERTISSEMENTS IMPORTANTS”).

Emplacement des denrées

Zone la plus froide

Vou obtiendrez une(Meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le meux à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre.

Emplacements	Produits
Compartment congélateur	Bacs à gaçons, produits surgelés et congélés, desserts glacés, produits frais à congeler.
Compartment réfrigérateur: Clayettes supérieure et centrales	Aliments cuits, entremets et toutes denrées à consommer assez rapidement. Fromages frais, charcuterie.
Clayette inférieure en verre	Viandes, volailles, gibiers et poissons crus Temps maximum de conservation: 1 à 2 jours.
Bac à légumes	Légumes frais, fruits.
Contre-porte	Les balconnets receivefront, en bas, les bouteilles, puis en remontant les produits de faible volume et d'emploi courant (crème, yaourts...). Le beurre, les fromages cuits et les oeufs trouveront leur place dans les casiers ou étagères appropriés.

Remarques: Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigerateur que si l'on désire arrêtier leur maturation. Ils devront alors être soigneusement enveloppés.

Compartment réfrigérateur

Nos conseils

• N'entreposez que des alimentés frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
• Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire disponibles au paragraphe "Avertissements importants".
• Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.

Afin que les portes du réfrigérateur soient ouvertes et fermées correctement, il est recommandé d'agir en même temps sur les deux portes ( comme indiqué sur la figure).

Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-clayettes avant aux demi-clayettes arrêté.

• Dans ce comportement, la température (de 0^ à +3^ ) est maintainue constante grâce à une sonde spécifique. Il n'est donc besoin d'aucun réglage.
• Les produits conservés dans cette zone maintenance toute leur fraîcheur et leurs qualités naturelles.
• Viande et poisson se conservent deux fois plus longtemps que dans le compartment normal du réfrigérateur.
• Il est conseilé d'envelopper les alimentés avec des feuilles d'aluminium ou polyéthylène.
• Vous pouvezmettre les boissons dans ce compartmentafin de les refroidirplusrapidement sanscourirlerisquequ'ellesseglacent.
• Il est recommandé de pouvoir les tiroirs à fond avant de fermer la porte.

ENTRETIEN ET NETTOYAGE

Dégivrage

Compartment réfrigérateur

Le dégivrage du compartment réfrigérateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.

Le compartment congestioneur est caractérisé par l'absence totale de givre sur les parois grâce au FROID VENTILE.

Ce procédé consiste à faire circuler dans le compartment un air froid et sec qui assure une température homogène et constante à l'intérieur de l'appareil et ce qui dispense de l'opération de dégivrage.

Le dégivrage s'effectue alors AUTOMATIQUEMENT."

Nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Il est indispensable demaintenir votre apparéil en parfait état de propre.

N'utilisez jamais de produits abrasifs ou caustiques, ni dépônges avec grattoir pour procéder au nettoyage interieur et extérieur de votre apparéil.

Nettoyage interieur

Il est recommandé de nettoyer le compartment réfrigérateur très régulièrement et le compartment congélateur chaque fois que vous procédez au dégivrage complet.

Compartment réfrigérateur:

• Retirez tous les accessoires du compartment (clayettes, balconnets, bac(s) à légumes, etc...). Lavez-les à l'eau tiède additionné d'un détergent doux et inodore (produit utilisé pour la vaisse par exemple); rincez à l'eau javellisée et séchez très soignement.
• Lavez les parois interieures du compartment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage du réfrigérateur avec le batonnet se trouvant dans l'orifice.
• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

Nettoyage extérieur

Lavez l'ensemble de la carrosserie à l'eau tiède savonnexe. Rincez er séchez soigneusement.

De temps en temps, dépoussièrez le condenseur (grille située à l'arrière de l'appareil), à l'aide d'un aspirateur ou d'une brosse.

Remplacement de l'ampoule

Pour remplacer I'ampoule

• Débranche l'appareil.
• Dévissez la vis de fixation du diffuseur.
• Dévissez l'ampoule et remplacez-la par un modelesemblable (la puissance maximale estindiquée sur le diffuseur).

En cas d'absence prolongée ou de non-utilisation

Ramenez le thermostat sur la position «O».

Débranchez, videz, dégivrez et nettoyez l'appareil.

Maintenez les portes entrouvertes pendant toute la durée de non-utilisation.

Si toutes fois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

En cas d'arrêt de fonctionnement

Si la panne est de courte durée, il n'y aaucun risque d'altération pour les alimentes. Abstenez-vous cependant d'ouvrir la porte.

Si la panne doit se prolonger, transférez les produits surgelés et congelés dans un autre conGPLateur.

L'autonomie de fonctionnement de votre apparéil est de 14 heures. Cette durée est sensiblement raccourcie suivant la charge de l' apparéil.

Dès que vous constatEZ un début de décongélation, consommez les alimentés le plus rapidement possible, ou recongelez-les après les avoir cuits (aliments crus).

EN CAS D'ANOMALIE DE FONCTIONNEMENT

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constatEZ une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente.

Symptômes	Solutions
L'appareil vibre	Vérifiez que: • L'appareil n'est pas installé contre une cloison résonnante.
Il y a des traces d'eau au fond du compartment réfrigérateur	Vérifiez que: • L'orifice d'écoulement de l'eau de dégivrage n'est pas obstrué.
Il y a du givre sur l'évaporateur du compartment réfrigérateur	Vérifiez que: • Le dispositif de réglage de température n'est pas sur une position trop basse. • Les alimentents ne sont pas en contact avec l'évaporateur afin que l'air circule correctement.
L'appareil ne fait pas suffisamment de froid dans le compartment réfrigérateur	Vérifiez que: • L'appareil est dans une piece ou la circulation d'air est normale. • L'appareil n'est pas situé à proximité d'une source de chaleur.
L'appareil ne fait pas suffisamment de froid dans le compartment congélateur	Vérifiez que: • La température ambiente du local où est situé l'appareil n'est pas trop basse. • Trop de produits frais n ont pas été introduits en même temps dans le compartment congélateur.
L'appareil s'accêté de fonctionner	Vérifiez que: • Les touches MARCHE/ARRET n ont pas été désactivées. • La prise est effectivement branchée. • Les fusibles sont en bon état et n ont pas disjoncté.

Si,aucun de ces defauns n'est observé, il convient de consulter très rapidement le service après vente de votre magasin-vereur afin d'eviter toute alleration des alimentes. Donnez-lui la referece complete de suaure apparil: ces renseignements figurent sur la plaque signaletique située a l'intérieur de l'appareil, en bas, sur le cote gauche.

NIVEAU SONORE

Ci-dessous, nous indiquons certaines sources de bruit qui, toute fois, ne promottent enaucun cas le fonctionnement de I'appareil.

Bruit du au compresseur

Bruit d' à la circulation du fluide frigorigène.

Bruit d' à la mise en place du meuble

Sources de bruit possibles facies à eliminer

La mise à niveau de l'appareil n'est pas correcte:

Agissez sur les pieds

L'appareil est accolé à d'autres meubles:

Espacez les meubles.

Les accessoires interieurs sont mal installés:

Retirez les clayettes et/ou les balconnets et remettez-les correctement en place.

Les bouteilles et/ou les boîtes se touchent:

Séparez les différents éléments à l'intérieur de l'appareil.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès-Vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur

Plaque signalétique

En appelant un ServiceAprèsVente,indiquez-lui le modele,le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signaletique située sur votre apparéil.

iA L'ATTENTION DE L'INSTALLATEUR

CHARACTERISTIQUES TECHNIQUES

Dimensions d'encastrement
Hauteur mm	1900
Largeur mm	860
Profondeur mm	550
Pouvoir de congélation kg/24h	13
Autonomie, en cas de panne, heures (*)	14

(*) Selon la Norme NFEN 28187

Cet apparéil est conforme aux Directives Communautaires suivantes:

-89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

INSTALLATION

Emplacement

Placez de préférence vous appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).

Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +10^ et +43^ . Au-delà de ces températures, ses performances peuvent s'en trouver diminuées.

! Important:

L'appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

INSTRUCTIONS POUR L'ENCASTREMENT

Réglage en hauteur

La hauteur des portes inférieures peut être régée de 820 mm à 870 mm, afin de les aligner avec les autres meubles de cuisine.

Réglez la hauteur des roulettes arrières et des pieds, avant demettre l'appareil entre les autres meubles.

A l'origine, les roulettes sont régles pour une hauteur de 820 mm. Pour aligner l'appareil sur 870 mm, il faut le- soulever au moyen des quatre pieds, en se servant de la clé prévue à cet effet, puis enlever les roulettes et les remettre dans la position la plus BASSE.

Montage des panneaux lateraux

Fixez les équres sur les panneaux, dans la position indiquée sur le schéma.

La cote 260^ mm est prévue pour un socle de 100 mm de hauteur, à placer sous le panneau. Si le socle a une autre taille, il faut faire augmenter la cote 260^ mm en fonction de ses dimensions.

• Placez les entreprises au niveau des charnières avant d'installer l'appareil dans le meuble (voir figure).

Montez les panneaux sur l'appareil.
Fixez les équres arrières, en tenant compte de l'épaissur des panneaux (900 mm de largeur max. pour le meuble).
Pour un correct alignement la distance entre l'appareil et le meuble doit être de 45 mm.
Fixez les panneaux à l'avant.
- Vérifiez l'alignement des portes. Desserrez les écrous et les vis de fixation. Utilisez les oeillets.
- Serrez les vis de bloccage deja prevus.

• Il est possible d'obtenir une ouverture de porte à 90^ en introduisant les pivots fournis séparément (voir figure).

Alignment des portes (se nécessaire)

• Refermez la porte et vérifie que le panneau est positionné à la bonne hauteur. Éventuellesment, otez le cache charnière et agissez sur les vis de réglage.
  Utilisez ces mêmes vis de réglage pour l'alignement vertical des portes du meuble.

• Vérifiez l'alignement horizontal des portes du meuble et, évientuèlement, corriger leur position en les déplaçant légarement en avant ou en arrrière dans les fentes.

• Ouvrez la porte.
  Réglez la planéité des panneaux avec la charnière et l'équerre inférieure.

• Alignez complètement les portes. Resserrez les écrous des charnières et les vis de fixation inférieures.
• Remettez le cache charnière.

Emplacement de l'appareil

• Placez l'appareil à l'endetroit voulu.
• Faites tourner l'équre de fixation à 180^ pour obtenir la position exacte (2). La position initiale (1) est la position à la livraison.
  Fixez-le au mur au moyen de l'équerre prévue à cet effet.

Le haut de l'appareil doit rester libre pour permettre à l'air de mistrs circular. Si on installe un meuble audressus de I'appareil, il faut qu'il reste a 50 mm du mur et qu'il y ait un espace de 50 mm entre le haut du meuble et le plafond.

Application du socle

Hauteur de 820 mm

• Lorsque la hauteur du socle est comprise entre 140 et 170mm , il faut effectuer un dégagement comme cela est indiqué sur le schéma.

• Lorsque le socle a plus de 100 et moins de 140 mm de hauteur, il faut couper la piece de compensation dont l'appareil est équipé et la monter entre le socle et la grille d'aération, en la coïnant sous cette dernière.

• Lorsque le socle a 100 mm de hauteur, il faut monter intégralement la piece de compensation régliable en profondeur.

Hauteur de 870 mm

• Lorsque la hauteur du socle est comprise entre 190 et 220mm , il faut effectuer un dégagement comme cela est indiqué sur le schéma.
• Lorsque le socle a plus de 150 et moins de 190 mm de hauteur, il faut couper la piece de compensation dont l'appareil est équipé et la monter entre le socle et la grille d'aération.
• Lorsque le socle a 150mm de hauteur, il faut monter la piece de compensation régiable en profondeur.
• Si l'appareil est placé dans la cuisine en fin de composition, montez le pied E pour accrocher le socle.

Branchement électrique

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparèils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230V .

Important

L'installation doit être réalisée conformément aux règes de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant responsable une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F ; cette prise de courant doit impératifement être accessible.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié .

Cette opération ne peut être effectue que par une personne habitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
