ERN29780 - Réfrigérateur-congélateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	ELECTROLUX
Modèle	ERN29780
Type de produit	Réfrigérateur-congélateur
Dimensions (H x L x P)	1780 x 560 x 550 mm
Alimentation électrique	230 V monophasé, 10 A
Classe climatique	SN, N, ST, T (de +10°C à +43°C)
Réfrigérant	Isobutane (R600a)
Autonomie de fonctionnement	24 h (temps de remontée en température)
Affichage	Numérique avec indicateur de température
Fonctions spéciales	Shopping, Action Freeze, alarme de température

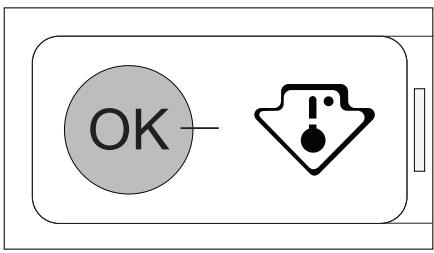

Zone la plus froide	Clayette inférieure en verre (indicateur OK)

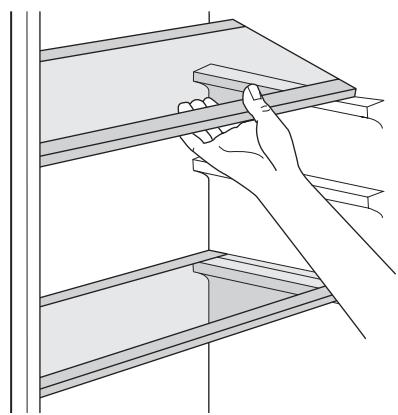

Clayettes	Amovibles, demi-clayettes avant

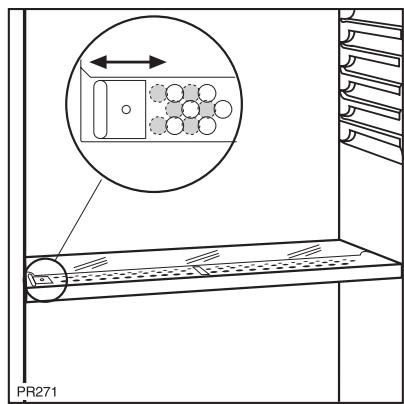

Contrôle d'humidité	Oui, levier coulissant sur clayette inférieure

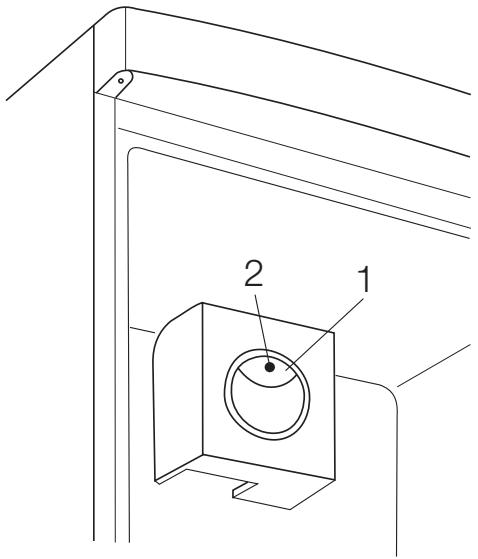

Brassage d'air	Oui, interrupteur avec voyant vert
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel (spatule en plastique fournie)
Réversibilité de la porte	Oui, droite vers gauche
Éclairage intérieur	Ampoule spéciale (puissance max indiquée sur diffuseur)
Entretien	Nettoyage intérieur à l'eau tiède savonneuse ; condenseur et compresseur à brosser
Pièces détachées	Pièces d'origine disponibles auprès du SAV agréé
Sécurité enfants	Fermeture magnétique ; attention à l'emballage
Poids	Non spécifié (appareil lourd)

FOIRE AUX QUESTIONS - ERN29780 ELECTROLUX

Comment régler la température du réfrigérateur et du congélateur ?

Tournez le thermostat du réfrigérateur entre +2°C et +8°C, et celui du congélateur entre -15°C et -24°C. La température recommandée est +5°C pour le réfrigérateur et -18°C pour le congélateur. L'afficheur clignote pour indiquer la température souhaitée.

Comment activer la fonction Shopping ?

Appuyez plusieurs fois sur la touche Fonctions jusqu'à ce que le symbole Shopping apparaisse. La fonction se désactive automatiquement après 6 heures environ.

Comment utiliser la fonction Action Freeze pour congeler des aliments frais ?

Activez la fonction Action Freeze au moins 24 heures avant de placer les aliments dans le congélateur. Appuyez sur la touche Fonctions jusqu'à voir le symbole. La fonction s'arrête automatiquement après 52 heures.

Que faire en cas d'alarme de température ?

Si la température du congélateur augmente (par exemple lors d'une coupure de courant), l'alarme sonore retentit et l'afficheur clignote en rouge. Appuyez sur la touche Fonctions/réinitialisation d'alarme pour désactiver le son. La température maximale atteinte s'affiche quelques secondes.

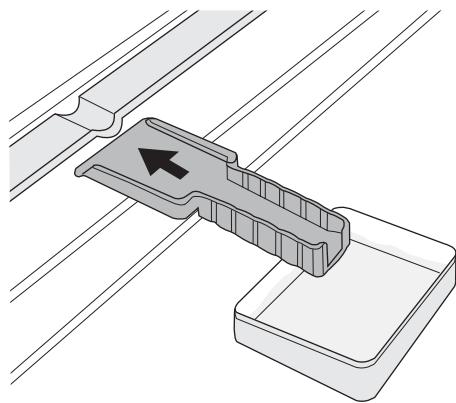

Comment dégivrer le congélateur ?

Dégivrez lorsque la couche de givre atteint 3-5 mm. 12 heures avant, réglez le thermostat au maximum. Mettez l'appareil à l'arrêt, sortez les aliments emballés dans du papier journal, laissez la porte entrouverte et placez une spatule en plastique avec un récipient pour l'eau de dégivrage. Utilisez de l'eau chaude pour accélérer. Ne jamais utiliser d'objet métallique.

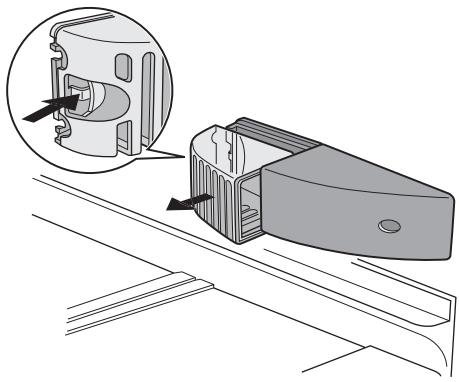

Comment remplacer l'ampoule intérieure ?

Débranchez l'appareil. Appuyez sur le crochet du diffuseur et faites glisser pour le retirer. Remplacez l'ampoule par un modèle identique (puissance max indiquée sur le diffuseur). Remettez le diffuseur en place et rebranchez.

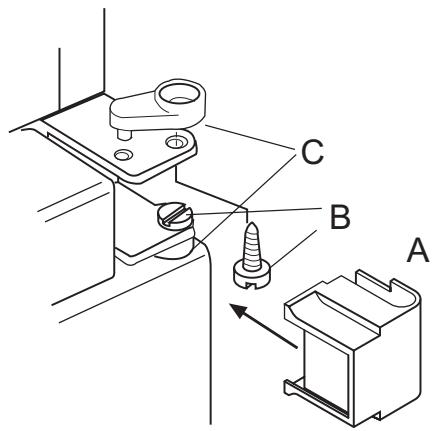

Peut-on inverser le sens d'ouverture de la porte ?

Oui, la porte peut être réversible. Suivez les instructions du chapitre Installation : desserrez les goupilles, retirez les portes, déplacez les pivots et entretoises de l'autre côté, puis réinstallez. Assurez-vous que le joint d'étanchéité est correct.

Que faire si de l'eau s'écoule dans le réfrigérateur ?

Nettoyez l'orifice d'évacuation de l'eau de dégivrage situé au milieu du réfrigérateur avec le bâtonnet spécial fourni. Vérifiez que des aliments ne bloquent pas l'écoulement.

Comment économiser de l'énergie avec cet appareil ?

N'ouvrez pas la porte trop longtemps ou trop souvent. Évitez de placer l'appareil près d'une source de chaleur. Si la température ambiante est élevée, réglez le thermostat sur une position moins froide pour permettre des arrêts du compresseur et un dégivrage automatique efficace.

Où se trouve la zone la plus froide du réfrigérateur ?

La zone la plus froide est la clayette inférieure en verre, au-dessus du bac à légumes. L'indicateur OK doit apparaître pour confirmer une température correcte. Si ce n'est pas le cas, réglez le thermostat à une position plus basse.

MODE D'EMPLOI ERN29780 ELECTROLUX

notice d'utilisation

Réfrigérateur-congélateur

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité	2	En cas d'anomalie de fonctionnement	13
Bandeau de commande	5
Première utilisation	7	Caracteristiques techniques	15
Utilisation quotidienne	7	Installation	15
Conseils utiles	10	En matière de saugevarde de l'environnement	20
Entretien et nettoyage	11

Sous réserve de modifications

CONSIGNES DE SECURITÉ

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et averissements, avant d'instructor et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conserve cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire attentionnement les préconisations suivantes avant toute utilisation de votre(APpeuil.

Attention Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modele). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de portée des enfants.

Attention Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuées par un professionneliel qualifié.
Attention Notre apparueil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne I'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vous eviterez ainsi des risques matériel et corporel.
Attention Débranchez l'appareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammbables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Attention Si votre apparéil est équipé d'un éclairage, débranchez l' apparéil avant de procédé au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Attention Afin d'empêcher des risques d'explosion ou d'incendie, ne place pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Attention Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Attention Respectez la chaîne de froid dés l'acquisition d'un aliment jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintainant lire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacité physiques, sensorières ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l'apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'apparéil sans danger.
  Empêchez les enfants de jouer avec l'appareil.
• Ne laïsez pas les différents emballages à portée des enfants. Il s'était s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation electrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la portepour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermetures magnetiques. S'il remplace un apparéil équi-pé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• N'utilise pas d'autres apparèels électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigerants sauf s'ils sont homologues pour cet usage par leur fabricant.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endomgar des parties du circuit de refroidissement et ainsi d'éviter des risques de fuite.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endomagée.

Si tel est le cas :

• Évitez les flammes vives (briquet) et tout autre allumage (étincelles).
  -Aérez soigneusement la piece où se trouve l'appareil.

• Ne modifies pas les specifications de l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-cir-cuits, d'incendies et/ou de décharges électriques.

Avertissement Les composants électriques (cordon d'alimentation, prise, comprésur) doivent être remplacés par un technicien d'entretien agrée ou par un électricien spécialisé.

1. L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut surchauffer et provoquer un incendie.

3. Vérifiez que la prise murale reste accessible une fois que l'installation est terminée.

4. Ne débranchez pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son logement.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas dans la prise murale. Risque d'électrocution ou d'incendie!
6. N'utilisez pas l'appareil si le diffuseur de I'ampoule d'éclairage n'est pasprésent¹⁾ pour l'éclairage interieur.
7. Cet apparéil est lourd. Faites attention en le déplaçant.
8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).
9. Evitez une exposition prolongée de l'appléil aux rayons solaires.
10. Ampoules ^2) utilisées dans cet apparéil sont des ampoules spéciales dédiées uniquement à un usage avec des apparéils menagers. Elles ne convennent pas à l'éclairage des pieces d'une habitation.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrêté de l'appareil. 3)
• Un produit décongelé ne doit jamais être recongelé.
• Conserve les alimentés emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartment congrélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilise pas d'objets métalliques pour nettoyer l'appareil.
• N'utilise pas d'objet tranchant pour grat ter la couche de givre. Utilisez une spatule en plastique.
• Contrôlez régulierement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigerateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulée en bas de l'appareil.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Deballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gar-dez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

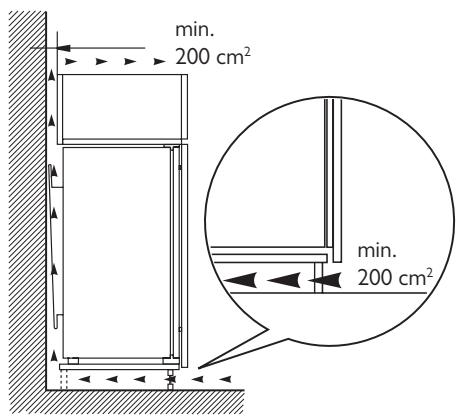

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlle).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 4)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un electricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparté que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de votre apparéil ne contiennent pas de

C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflammables : l'appareil sera mis au rebut conformement aux règlements applicables disponibles après des autorités locales. Veillez à ne pas déterminer les circuits frigorifiques, notamment au niveau du condenseur. Les matérielles utilisés dans cet apparéil identifiés par le symbole sont recyclables.

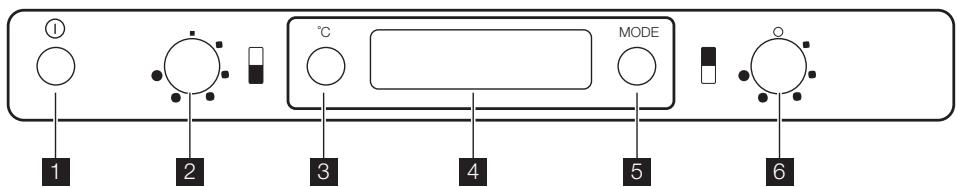

BANDEAU DE COMMANDE

1 Touche Marche/Arrêt
Dispositif de réglage de température du compartment Congélateur
3 Touche d'affichage de la température du réfrigérateur-congélateur
4 Afficheur

5 Touche Fonctions Touche de réinitialisation d'alarme
6 Dispositif de réglage de température du compartmenté réfrigérateur

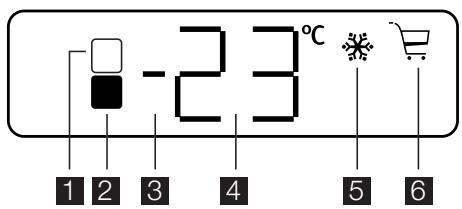

Afficheur

1 Voyant du compartment réfrigérateur
2 Voyant du组成部分 congélateur
3 Indicateur de température positif ou négatif
4 Indicateur de température (sur le ban-deau de commandes)
5 Fonction Action Freeze
6 Fonction Shopping

Mise en fonctionnement

Branchez l'appareil. Si I'écran d'affichage ne s'allume pas, appuyez sur la touche Marche/Arrêt.

Dès que l'appareil est mis en fonctionnement, les signaux suivants apparaissent sur le bandeau de commandes :

• L'indicateur de température sera positif, indiquant que la température est positive
• La température clignote, le fond d'écran est éclairé en rouge et l'alarme sonore détôt

Pour désactiver l'alarme, appuyez sur la touche Fonctions (veuillez vous reporter aussi au chapitre "Alarme de température").

Réglez la température souhaitatione (veuillez vous reporter au chapitre "Réglage de la température").

Mise à l'arrêt

En appuyant sur la touche Marche / Arrêt pendant plus de 1 seconde, l'appareil est mis à l'arrêt.

L'afficheur effectue ensuite un décompte : -3 -2 -1.

Lorsque l'appareil est mis à l'arrêt, l'afficheur s'éteint également.

Affichage de la température

Chaque fois que la touche d'indication de la température du réfrigerateur-congélateur est activée, l'afficheur indique tour à tour :

1. • Levoyant du compartment réfrigérateur est allumé.
     L'afficheur indique la tempéature du réfrigerateur.
2. • Levoyant du compartmenting concélateur est allumé. 5)
3. L'afficheur indique la température du congelateur.

Dans tous les cas, les conditions d'afficha-ge normales sont rétablies après 10 secondes.

Menu Fonctions

Chaque fais que vous appuyez sur la touche Fonctions, les fonctions suivantes sont activées, dans le sens des aiguilles d'une montre :

• Fonction Action Freeze
• Fonction Shopping
• aucun symbole : fonctionnement normal.

Important You ne peutz activer qu'une fonction à la fois.

Pour désactiver les fonctions, appuyez plusieurs fois sur la touche Fonctions jusqu'à ce qu'aucun symbole n'apparaissé plus.

Réglage de la température

La température régnant à l'intérieur de l'appareil est contrôle par un thermostat situé au-dessus de l'appareil.

La température du compartment réfrigerateur peut être régée en tournant le thermostat du réfrigerateur, entre +2^ et +8^ . La température du compartment congélateur peut être régée en tournant le thermostat du congélateur, entre -15^ et -24^ .

En tournant le thermostat, l'afficheur clignote et indique la température souhaitée. Pour une conservation correcte des alimentés, sélectionné les températures suivantes :

+5 °C dans le compartment réfrigerateur -18 °C dans le compartment congélateur. ÀpRES avoir régéla température souhaïée, si vous ne tournez pas le thermostat dans les 5 secondes qui suivant, la température du compartment congélateur s'affiche.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le thermostat dans le sens des aiguilles d'une montre pour obtenir un réglage de froid maximum
• tournez le thermostat dans le sens inverse des aiguilles d'une montre pour obtenir un réglage de froid minimum.

Une position mediane est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la féquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Shopping Fonction

Si vous avez besoin de stocker une grande quantité d'aliments dans votre réfrigérateur, par exemple après avoir fait vos courses, nous vous suggérons d'activer la fonction Shopping : elle permet de refroidir rapidement les alimentés tout en évitant le rechauffement des denrées déjà stockées dans le compartment.

Pour activer la fonction Shopping, appuyez sur la touche Fonctions (plusieurs fois, si nécessaire), jusqu'à ce que le symbole correspondant à apparaisse.

La fonction Shopping se désactive automatiquement au bout de 6 heures environ.

Il est possible de désactiver la fonction à n'importe quel moment en appuyant sur la touche Fonctions (veuillez vous reporter au chapitre "Activation des fonctions").

Action Freeze Fonction

Pour congeler des alimentes frais, vous dévez activer la fonction Action Freeze. Appuyez sur la touche Fonctions (plusieurs

fois, si nécessaire) jusqu'à ce que le symbole correspondant apparaisse.

Cette fonction s'arrête automatiquement au bout de 52 heures.

Il est possible de désactiver la fonction à n'importe quel moment en appuyant sur la touche Fonctions (reportez-vous au chapitre "Menu Fonctions").

Alarme de température

Une augmentation de la température dans le compartment congestioneur (par exemple lors d'une coupure de courant) est indiquée par

• clignotement de la température
• clignotement du compartmenting conge-lateur (voyant du compartmenting conge-lateur)
• éclairage rouge de l'afficheur
• déclenchement d'une alarme sonore
• symbole d'alarme.

PREMIÈRE UTILISATION

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiège savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

UTILISATION QUOTIDIENNE

Congélation de denrées fraîches

Votre appeareil porte le sigle normalisé 4 étoiles c'est à dire qu'il vous permet de conge-ler vous même des denrées fraîches et des plats cuisinés, et de conserver des alimentés surgelés ou congelés.

Pour congefer des alimentes frais, activez la fonction Action Freeze au moins 24 heures avant de placer les denrées à congefer dans le compartment congélateur.

Placez les alimentes à congeler dans le haut du compartment, car il s'agit du point le plus froid.

Respectez le pouvoir de congélation de vos
tre apparéil (c'est à dire la quantité maxima
le de denrées fraîches que vous pouvez con
geler par 24 heures) qui figure sur la pla
que signalétique située à l'intérieur de l'app
pareil.

Au rétablissement des conditions normales :

• le signal sonore s'arrête
• la température continue de clignoter
• l'afficheur reste allumé en rouge

Pour désactiver l'alarme, appuyez sur la touche Fonctions / réinitialisation d'alarme. La température maximale atteinte dans le compartment apparait sur l'afficheur 88pendant quelques secondes.

A ce stade, l'afficheur passe d'un affichage clignotant à un affichage fixe et change de couleur : il devient blanc

Pendant la phase d'alarme, l'alarme sonore peut etre desactiver en appuyant sur la touche Fonctions / reinitialisation d'alarme.

L'éclairage de l'afficheur demeure rouge jusqu'à ce que les conditions de stockage normales soient rétablies.

Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

Le temps de congélation est de 24 heures : vous ne doivent ajouter aucune autre denrée à congeler au cours de cette période.

Stockage d'aliments congelez

À la mise en service ou après un arrêt prolongé, faites fonctionner l'appareil pendant 12 heures environ, avant d'introduire les produits dans le compartment, sur le réglage Action Freeze.

Si vous doivent stocker une grande quantité d'aliments, retirez tous les tiroirs et paniers et placez directement les alimentents sur les clayettes réfrigérantes pour obtenir les meilleures performances possibles.

! Avertissement Assurez-vous que la quantité d'aliments ne dépasse pas la charge limite indiquée sur le cote de la section supérieure (si besoin)

Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si le courant a été interrompu pendant une durée excédant la valeur indiquée dans le chapitre "caracteristiques techniques" sous le titre « Autonomie de fonctionnement », consommezrapidement les alimentés décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis).

La décongélation

Les alimentés surgelés ou congelés peuvent être décongelés dans le compartment réfrigerateur ou à température ambiente, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pieces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

Accumulateurs de froid

Le congealateur est équipé d'au moins un accumulateur de froid qui permet d'augmenter l'autonomie de votre apparéil en cas de coupure de courant.

Cet apparéil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartment congélateur.

Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congelateur.

Indicateur de températe

Pour vous aider au bon réglage de votre apparéil nous avons équipé vos réfrigerateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

La zone la plus froide du compartment réfrigérateur se situe au niveau de la clayette inférieure en verre.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre régrigrateur.

L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartment réfrigérateur comme indiqué par la clayette ou l'autocollant sur la paroi de votre apparéil.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans

la zone la plus froide, veillez à ce que dans l'indicateur de température "OK" apparaisse. Si "OK" n'apparait pas, la température moyenne de la zone est trop élevé. Reglez le dispositif de réglage de température sur une position inférieure. L'indication "OK" apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle verification et à une éventuelle modification.

ImportantAprèschargementde l'appareil de denrées fraîches ou après ouvertures repétées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température;attendez au moins 12 heures avant de réajuster le dispositif de réglage de température.

Si I'évaporateur du compartment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop charge, température ambiente élevée, thermosat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu'à atteir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de compartment réfrigerateur ne s'effectue que si le compresseur s'arrête par intermittence.

Thermostat à régler

Température correcte

Clayettes amovibles

Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayêtes poussent être placées en fonction des besoins.

Pour exploiter au moins l'espace, vous pouvez placer les demi-clayettes avant au dessus des clayettes arrêté.

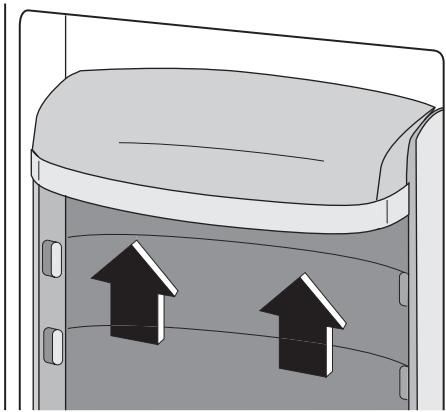

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliements conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnézles selon les besoin.

Contrôle de l'humidité

La clayette inférieure en verre est équipée d'un dispositif muni de fentes dont les ouvertures sont régables à l'aide d'un levier coulissant. Le role de ce filtre est de retarder la déshydration des fruits et legumes dans le bac à legumes, ce qui permet d'augmenter considérablement leur conservation. Lorsque les fentes sont fermées : le taux d'humidité est plus élevé. Lorsque les fentes sont ouvertes : le taux d'humidité est plus bas.

Brassage de l'air

Ce modèle est pourvu d'un dispositif qui brasse l'air uniformément. Cette technologie a pour effet d'uniformiser la température à l'intérieur du réfrigerateur plus rapidement pour atteindre une température plus basse tout en maintainant un taux d'humidité constant.

1. Pour actionner le brassage de l'air, basculez l'interrupteur (1) qui se trouve sur celui-ci. Levant vert (2) s'allume.
2. Nous vous recommendons de positionner le thermostat sur la position "ventilation" lors de la mise en fonctionnement du dispositif de brassage de l'air afin d'éviter des températures trop basses à l'intérieur du compartment réfrigérateur.

CONSEILS UTILES

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevé, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compréseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifier la position du dispositif de réglage de température de façon à obtenir des périodes d'accut du compréseur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les importantes performances possibles :

Cet apparéil permet le refroidissement rapi de des alimentés et une température plus homogène dans le compartment.

Important Ce dispositif est spécialement approprié lorsque vous avez introduit une grande quantité d'aliments dans le compartment réfrigerateur et par temps chaud (température ambiente supérieure à 25^ ).

• N'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur.
• Couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement aujourd.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et place-la sur la tablette en verre au-dessus du bac à léguimes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des réci pients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'alumi-nium ou de polyéthylène, pour emmagasin-ner le moins d'air possible.

Lait en bouteille: bouchez-le et place-let dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les valeurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvezCongeler par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les alimentents dans des feuilles d'aluminium ou de polyéthylène et assu-rez-vous que les emballages sont étanches ;
• ne laisses pas des alimentés frais, non conge-lés, toucher des alimentés déjà conge

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant toute opération d'entretien.

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnexe.
• Vérifiez régulierement les joints de porte et nettoyez-les en les essuyant pour évier toute accumulation de déchets.
• Rincez et séchez soigneusement.

les pour éviter une remontée en tempéra-ture de ces derniers.

• les aliments maigres se conservent比较好 et plus longtemps que les aliments gras ; le Sel réduit la durée de conservation des aliments
• la température très BASSE à laquelle se trouvent les batonnets glacés, s'ils sont consommés des leur sortie du组成部分 congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien eté conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du congelateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les alimentés se détiennent rapidement et ne peuvent pas être recongelés.
• respectable la durée de conservation indiquée par le fabricant.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou cables qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommendé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigerateur à chaque arrêt du compréseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrière de l'appareil, au-dessus du compréseur, d'ou elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empecher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Notoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

Dégivrage du concélateur

Une certaine quantité de givre se forme tous jours sur les clayettes du congélateur et autour du compartmentement supérieur.

Dégivre le conGPLéateur lorsque l'épaissieur de la couche de givre est d'environ 3-5 mm.

Important Environ 12 heures avant d'effectuer le dégivrage, réglez le bouton du thermostat vers le haut, de manière à assurer une réserve de froid pendant l'interruption du fonctionnement.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelezés, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

Attention Ne touchez pas d'aliments surgelés avec des mains mouillées. Vos mains risqueraient de rester collées.
3. Laissez la porte entrouverte et glissez la spatule en plastique dans le logement prévu, en bas de de l'appareil. Placez dessous un réseau pour receivevoir l'eau de dégivrage.
Pour accélérer le dégivrage, placez un récipient d'eau chaude dans le compar-timent congélateur. De plus, retirez les morceaux de givre qui se détachent en se cassant avant la fin du dégivrage.

1. Le dégivrage terminé, épongez et séchez bien l'intérieur du congélateur et conservez la spatule pour une prochai-ne utilisé.
2. Mettez l'appareil en marche.
3. Deux ou trois heures plus tard, replacez les produits surgelés ou congelés dans le compartment.

Avertissement N'utilissez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risque de déterminer irrémédiablement l'évaporateur.

N'utiliseaucunautresdispositifmecani-queoumoyenartificielqueceuxquisontrecommandedsparlefabricantpour accelererledegivrage de vourappareil.

Une élevation de la température des denrées congeles, pendant la décongélation, peut réduire leur durée de conservation.

• débranchez l'appareil
  retirez tous les aliments
• dégivrez6) et nettoyez l'appareil et tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avoz pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des alimentés en cas de panne de courant.

En cas d'absence prolongée ou de non-utilisation

Prenoze les précautions suivantes :

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant d'intervenir sur l'appareil, débranchez-le.

La résolution des problèmes, non mentionnés dans la presente notice, doit être exclusivement confiée à un elektricien qualifié ou à une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont normaux.

Anomalie	Cause possible	Solution
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est à l'arrêt.	Mettez l'appareil sous tension.
	La fiche n'est pas correctement branchée dans la prise de courant.	Branchez correctement la fiche dans la prise de courant.
	Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée.	Branchez un autre apparéil électrique dans la prise de courant. Faites appel à un électricien qualifié.
Le signal sonore se dé-clença.	La température du congélateur est trop élevé.	Consultez le paragraphe « Alarme température excessive » .
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Fermez puis ouvrez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe « Rem-placement de l'ampoule » .
Le comprésur fonction-ne en permanence.	Le dispositif de réglage de température n'est pas correctement réglé.	Sélectionnez une température plus élevé.
	La porte n'est pas correctement fermée.	Reportez-vous au paragraphe « Fermeture de la porte » .
	La portea eté ouverte trop sou-vent.	Ne laissez pas la portea ouverte plus longtemps que nécessaire.
	La température du produit est trop élevé.	Laissez le produit revenir à tempé-rature ambiente avant de le placer dans l'appareil.
	La température ambiente est trop élevé.	Réduisez la température ambiente.
De l'eau s'écoule sur la plaque arrière du réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur l'évapora-teur.	Ce phénomène est normal.
De l'eau s'écoule dans le réfrigérateur.	L'orifice d'évacuation de l'eau de dégivrage est obstrué.	Nettoyez l'orifice.
	Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas l'évaporateur.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoule pas dans le plateau d'évapora-tion situé au-dessus du compres-seur.	Fixez le tuyau de sortie de l'eau au plateau d'évaporation.
La température à l'inté-rieur de l'appareil est trop BASSE.	Le dispositif de réglage de tem-pérature n'est pas correctement réglé.	Sélectionnez une température plus élevé.
La température à l'inté-rieur de l'appareil est trop élevé.	Le dispositif de réglage de tem-pérature n'est pas correctement réglé.	Sélectionnez une température plus BASSE.
	La portea n'est pas correctement fermée.	Reportez-vous au paragraphe « Fermeture de la portea » .
	La température du produit est trop élevé.	Laissez le produit revenir à tempé-rature ambiente avant de le placer dans l'appareil.
	Trop de produits ont été intro-duits simultanément.	Introduisez moins de produits en même temps.
La température du com-partiment réfrigérateur est trop élevé.	L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circu-le dans l'appareil.
La température du con-gélateur est trop élevé.	Les produits sont trop premes les uns des autres.	Rangez les produits de façon à permettre la circulation de l'air froid.
Il y a trop de givre.	Les alimentés ne sont pas correc-tement emballés.	Emballez les alimentés correcte-ment.
	La portea n'est pas correctement fermée.	Reportez-vous au paragraphe « Fermeture de la portea » .

Remplacement de I'ampoule

Pour remplaçer l'ampoule, suivez les instructions ci-dessous :

1. Debranchez l'appareil.

2. Tout en appuyant sur le crochet, faites glisser le diffuseur dans le sens de la flèche.

3. Remplacez l'ampoule par un modele de puissance identique, specifiquement concu pour les apparciels electroménagers (la puissance maximale est indiquee sur le diffuseur)

4. Remettez en place le diffuseur de l'ampoule d'éclairage dans sa position initiale.

5. Rebranchez I'appareil.

6. Ouvrez la porte et vérifie si l'ampoule fonctionne.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consul- tez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints defec-tueux. Contactez le Service Avres-vente.

CHARACTERISTIQUES TECHNIQUES

Dimensions de la niche d'encas-trement
	Hauteur	1780 mm
	Largeur	560 mm
	Profondeur	550 mm
Temps de remontée en tempé-rature		24 h

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côte gau

che à l'intérieur de l'appareil et sur l'étiquette d'énergie.

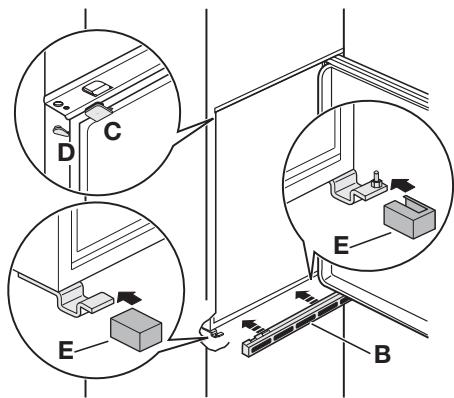

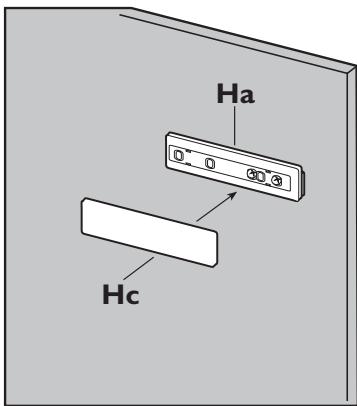

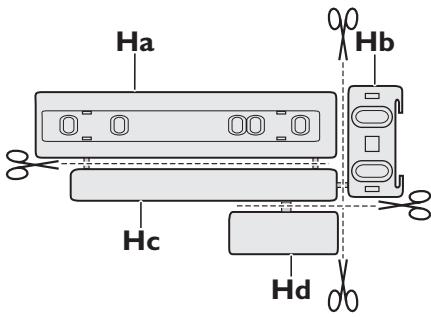

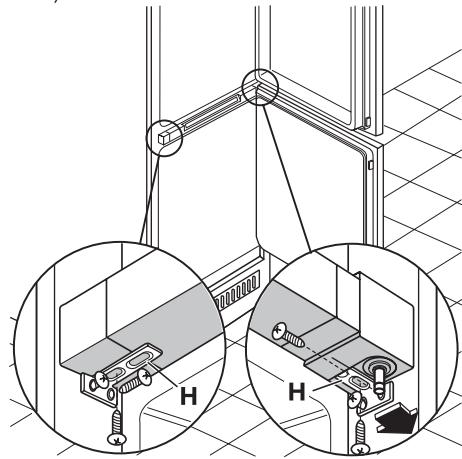

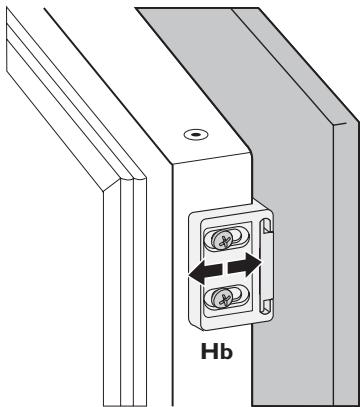

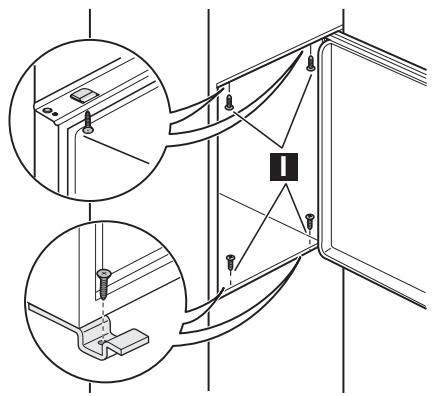

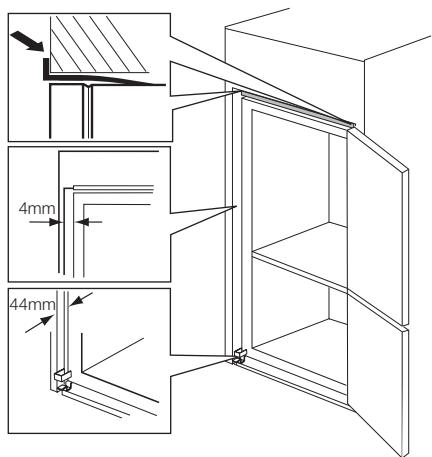

INSTALLATION

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez dire attentivement les "Consignes de sécurité" avant d'instructor l'appareil.

Emplacement

Installez cet apparéil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climati-que	Température ambiente
SN	+10 à + 32 °C
N	+16 à + 32 °C
ST	+16 à + 38 °C
T	+16 à + 43 °C

Branchement électrique

Votre apparéil ne peut être branché qu'en 230 V monophasé. Vérifié que le compteur électrique est peut supporter l'intensité absorbee par votre apparéil compte tenu des autres apparéils déjà branchés. Calibre des fusibles en ligne (un par phase) : 10 A à 230 V.

Important L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C.15100 et aux prescriptions des fournisseurs d'énergie electrique.

Utilisez un socle de prise de courant compte ront une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C. 15100 et aux prescriptions des fournisseurs d'énergie électrique; cette prise de courant doit impératifement être accessible. Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectue que par une personne habitilée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordée à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la croite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

1. Desserrez la goupille supérieure et retirez l'entretoise.
2. Retirez la goupille supérieure et la portesupérieure.
3. Retirez le cache de la charnière (A). Dévissez les pivots (B) et les entreprises (C). Replacez le cache de la charnière (A).
4. Retirez la porte inférieure.
5. Desserrez la goupille inférieure.

Sur le côte opposé :

1. Installes la goupille inférieure.
2. Installes la porte inférieure.
3. Remettez les pivots (B) et les entreprises (C) sur la charnière intermédiaire du côte opposé.
4. Installez la porte supérieure.
5. Resserrez l'entretoise et la goupille supérieurieure.

Ventilation

La circulation d'air derrière l'appareil doit etre suffisante.

Installation de l'appareil

Attention Assurez-vous que le cordon d'alimentation n'est pas coincide.

Procedez comme suit.

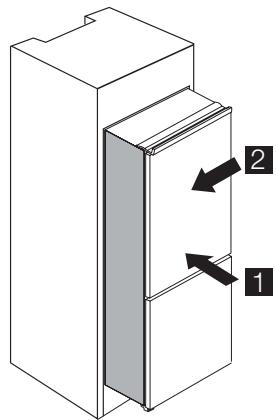

1. Insérez l'appareil dans le meuble d'encastrement.

Poussez l'appareil dans le sens indiqué par les flèches (1) jusqu'à ce que le cache de l'ouverture supérieure bute sur le meuble de cuisine. Assurez-vous que la distance entre l'appareil et le rebord avant de l'armoire est de 44 mm.

Poussez l'appareil dans le sens indiqué par les flèches (2) contre l'armoire, sur le côté opposé aux charnières. Assurez-vous que l'écart entre l'appareil et l'armoire est de 4 mm.

1. Positionné z'appareil dans le meuble d'encastrement.

Le cache de la charnière inférieure (disponible dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble.

Ouvrez la porte. Installez le cache de la charnière inférieure.

1. Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

4. Placez le joint d'étanchéité entre l'appareil et le meuble adjacent.

5. Retirez la partie supérieure du cache de la charnière (E). Veilze à retarder la partie DX s'il s'agit de la charnière de droite, la partie SX dans le cas contraire.

6. Fixez les caches (C, D) aux pattes de fixation et dans les trouss des charnières. Installez la grille de ventilation (B).

Fixez les caches (E) à la charnière.

7. Si l'appareil doit être relié létalement à la porte du meuble de cuisine :

a) Desserrez les vis des pattes de fixation (H)
b) Réglez les pattes de fixation (H).
c) Resserrez les vis.

8. Detachez les pieces Ha, Hb, Hc et Hd.

1. Installez la piece Ha sur la partie interne du meuble.

1. Appliquez la piece Hc sur la piece Ha.

1. Ouvrez la porte de l'appareil et celle du meuble de cuisine à 90°. Introduisez la petite piece carrée (Hb) dans le rail (Ha).

Assemblez la porte de l'appareil et celle du meuble et marquez la position des trous.

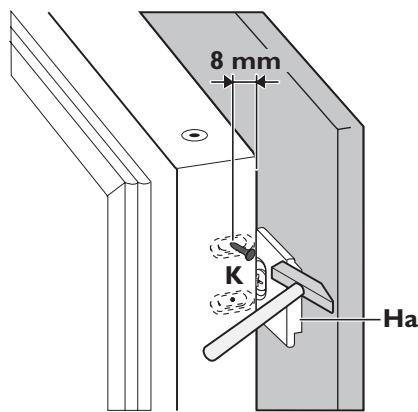

1. Retirez les pattes de fixation et faites une marque à 8 mm du bord externe de la porte, là où le clou devra être fixé (K).

1. Replace la petite piece carrée sur le rail et fixez-la à l'aide des vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la piece Hb.

14. Appliquez la piece Hd sur la piece Hb.

Contrôlez une dernière fois pour vous assu-rer que :

Toutes les vis sont serrées.
- Le joint d'étanchéité magnétique est soliderment fixé au meuble.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique etlectronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous

préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum. Pourobtenirplusde détails surle recyclage de ce produit,veuillez prendre contact avec les services de votre commune ou le magasin ou vous avez effectué l'achat.
