ARC 185 Ccob - Réfrigérateur-congélateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ARC 185 Ccob ELECTROLUX au format PDF.
| Type de produit | Réfrigérateur-congélateur |
| Marque | ELECTROLUX |
| Modèle | ARC 185 Ccob (ARC 185 C, ARC 185 S) |
| Dimensions (H x L x P) | 1850 x 600 x 625 mm |
| Capacité nette réfrigérateur | 221 L |
| Capacité nette congélateur | 82 L |
| Consommation d'énergie | 0,699 kWh/24h (255 kWh/an) |
| Pouvoir de congélation | 4 kg/24h |
| Autonomie en cas de panne | 30 heures |
| Classe climatique | SN (10-32°C), N (16-32°C), ST (18-38°C), T (18-43°C) |
| Alimentation électrique | 230 V monophasé |
| Dispositif de brassage d'air | Oui, avec interrupteur et voyant |
| Dégivrage réfrigérateur | Automatique |
| Dégivrage congélateur | Manuel (spatule en plastique recommandée) |
| Éclairage intérieur | Ampoule remplaçable (max puissance indiquée sur diffuseur) |
| Portes réversibles | Oui, sens d'ouverture modifiable |
| Pieds réglables | Oui |
| Accumulateurs de froid | 2 inclus |
| Indicateur de température | Zone la plus froide avec affichage OK |
| Clayettes | Amovibles, réglables en hauteur |
| Balconnets de contre-porte | Ajustables en hauteur |
| Bacs à glaçons | Plastique (démoulage par torsion) |
| Fluide frigorigène | Hydrocarbures (sans CFC) |
| Pièces détachées | D'origine constructeur exigées |
| Réparabilité | Par professionnel qualifié uniquement |
FOIRE AUX QUESTIONS - ARC 185 Ccob ELECTROLUX
Questions des utilisateurs sur ARC 185 Ccob ELECTROLUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur-congélateur au format PDF gratuitement ! Retrouvez votre notice ARC 185 Ccob - ELECTROLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ARC 185 Ccob de la marque ELECTROLUX.
MODE D'EMPLOI ARC 185 Ccob ELECTROLUX
Réfrigerateur - Congélateur
ARC 185 C
ARC 185 S
Nous avons pensé à vous lors de la conception de ce produit
Bienvenue dans le monde d'Electrolux
Nous vous remercions de la confiance que vous nous témoignez enChoosingant un apparéil Electrolux qui, nous espérons vous accompagnera/agréablement au fil du temps.
Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus/agréable.
Vou pouvez en voir quelques exemples sur la couverture de cette notice.
Nous vous invitons à prendre quelques minutes pour découvert ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel apparéil.
Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénénité.
A bientôt.
Les symboles suivants sont utilisés dans cette notice d'utilisation:
Informations importantes pour votre sécurité et pour éviter d'endommager l'appareil.
Informations générales et conseils
Informations ecologiques
Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel electrique et electronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
SOMMAIRE
Avertissements et consels
importants 07
Service après-venture 11
Utilisation 11
Nettoyage 11
Mise en service 11
Réglage de la température 11
Indicateur de températe 12
Zone la plus froide 13
Réfrigération 13

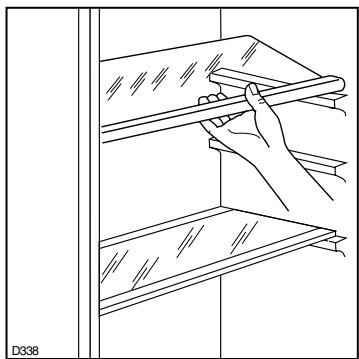

Clayettes amovibles 13
Positionnement des balconnets
de la contre-porte 13

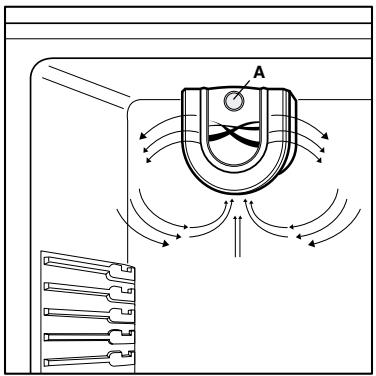

Brassage de l'air 14
Congélation 14
Calendrier de congélation 14
Décongélation 15
Fabrication de glaçons 15
Accumulateurs de froid 15
Conseils 16
Conseils pour la réfrigération 16
Conseils pour la congélation 16
Conservation des produits surgelés et congelés 17
Entretien 17
Nettoyage 17

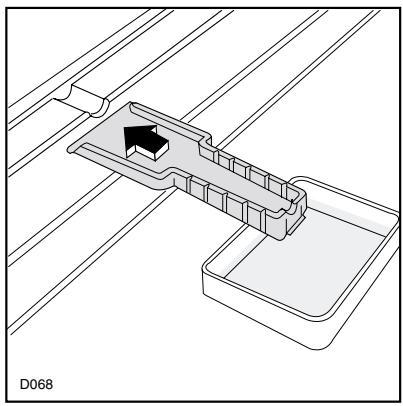

Dégivrage 18

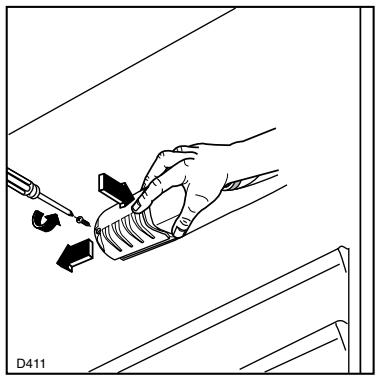

Changement de I'ampoule 19
En cas d'absence prolongée ou de non-utilisation 20
En cas d'arrêt de fonctionnement 20
Informations techniques 21
Anomalie de fonctionnement 21
Installation 22
Emplacement 22
Branchementélectrique 22

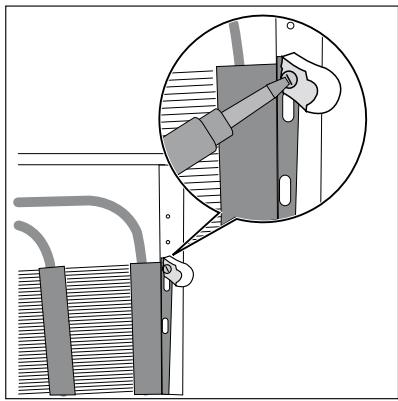

Entreprises arrirées 23

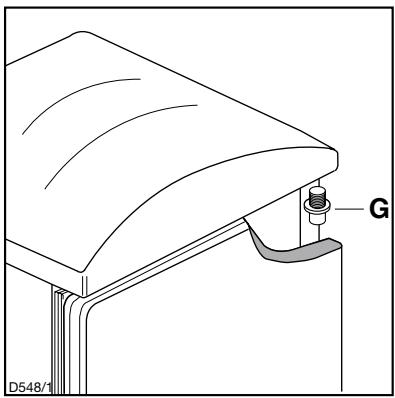

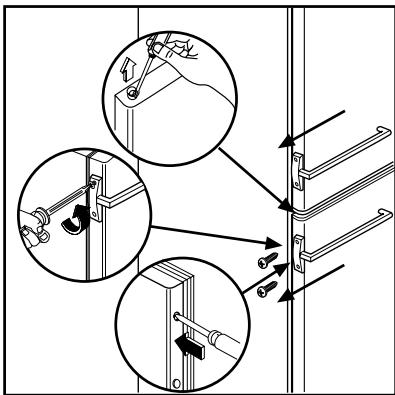

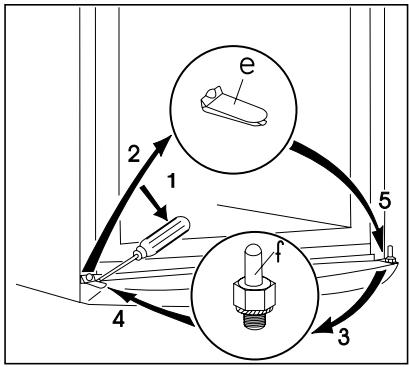

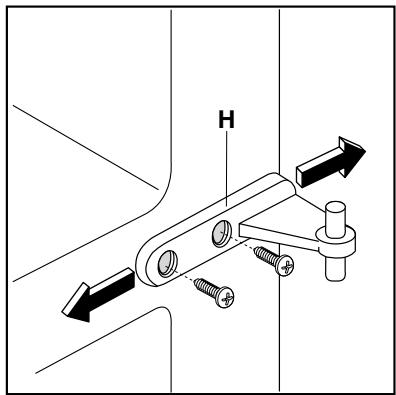

Réversibilité des portes 24
Garantie/service-clientèle 26
www.electrolux.com 27
Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impérativement les préconisations suivantes avant toute utilisation de votre apparéil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modele).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
Votre apparéil a été concu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été concu. Vous évitezz ainsi des risques matériel et corporel.
Débranchez vous appareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Tout projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'utilisation ce qui pourrait présenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Respectez la chaine de froid lors l'acquisition d'un aliment excepta sa consommation pour exclure le risque d'intoxication alimentaire.
Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.
i AVENTISSEMENTS ET CONSEILS IMPORTANTS
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet apparéil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des averissements relatifs.
Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de prendre celle-ci inutilisable avant de.xxmettre l'ancien apparéil au rebut. Cela dans le but d'éviter que des enfants puissant s'y enfermer et de.xxmettre ainsi leur vie en danger. Ces avertissements sont{/nossés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien pouvoir les litre attentivement avant d'installer et d'utiliser l' apparéil.
Sécurité
-
Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacité physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.
-
Débranchetz toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les apparèils qui en sont équipés).
- Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les batonnets glacésès leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
- Cet apparéil est lourd. Faites attention lors de son déplacement.
- Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit réfrigérant et ainsi d'éviter des risques de fuite.
- L'appareil ne doit pas etre situé a proximite de radiateurs ou cuisinières à qaz.
- Evitez une exposition prolongée de l'appareil aux ravons solaires.

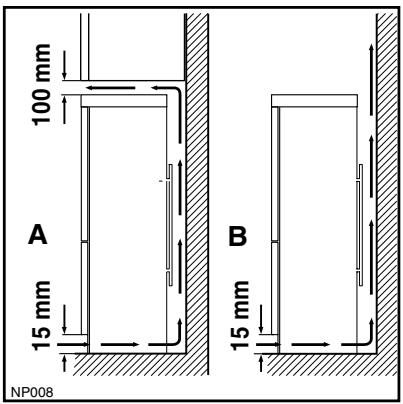

- Il doit y avoir une circulation d'air suffisante à la partie arrêté de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
- Ne faites pas fonctionner d'appareils électriques à l'intérieur de l'appareil.
Service/Réparation
- Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à
un électricien qualifié.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil.
- Conformément au règlement UTE - C - 73 - 997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet apparéil qui contient des hydrocarbures.
Ce gaz est néanmoins inflammable:
Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas :
- Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
- Aérez la piece où se trouve l'appareil.
- En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Àpres-Vente de votre magasin vendeur et n'exigez que des pieces détachées d'origine.
Utilisation
- Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
- Les réfrigerateurs et/ou congélateurs menagers sont destinés uniquement
à la conservation et/ou congélation des alimentés.
Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambantes du local où doit être place l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au-delà de ces températures, ses performances peuvent s'en couver diminuées.
Les différentes classes climatiques existantes et les températures ambientes correspondantes en fonction du modele de l'appareil sont les suivantes:entre +18^ et +43^ (classe T),entre +18^ et +38^ (classe ST),entre +16^ et +32^ (classe N),entre +10^ et +32^ (classe SN).
- Un produit décongelé ne doit jamais être recongelé.
- Suivez les indications du fabricant pour la conservation et/ou congélation des alimentés.
- Dans tous les apparèils de réfrigération et congélation il y a des surfaces qui se couvent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
- N'essayez jamais d'enlever le givre avec un object métallique, vous risqueriez d'endommager irréparablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela
qu'une spatule en plastique.
- De même, ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant.
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le conçélateur/compartment à basse température, elles pourraient éclater.
Stockage des denrées dans les réfrigérateurs et régles d'hygiène
La consommation croissant de plats préparés et d'autres alimentes fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maitrise de la température de transport et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribuents de façon significative et efficace à l'amélioration de la conservation des alimentés.
Conservation des aliments / Maîtrise des températures
Stockez les alimentés selon leur nature dans la zone appropriée:
Zone tempérée: Boissons, oeufs, beurre, sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.
Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de
crème, pâtes fraîches, pâté à tarte, pizza / quiches, produits frais et fromages au lait cru, légumes préts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.
L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des alimentés.
- Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuelles.
- Se laver les mains avant de toucher les alimentes et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règes d'hygiene l'imposent.
- Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).
- Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
- Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la baisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
- Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "Utilisation").
La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre place, dés le départ, dans un recipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.
Respect des régles d'hygiène
Nettoyez frequentlyment l'intérieur du réfrigérateur en utilisant un produit d'entretien deux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaire blanc ou avec tout produit désinfectant adapté au réfrigérateur.
- Retirez les suremballages du commerce avant de placer les aliments dans le réfrigerateur (par exemple suremballages des packs de yaourts).
Couvrez les aliments.
- Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
(1) Chaîne de froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.
Installation
Assurez-vous, après avoir installé l'appareil, que celui ne repose pas sur le cable d'alimentation. Important: en cas de dommage du cable d'alimentation, il ne doit être replacé que par un professionnel qualifies.
- L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
- Àprous la livraison,attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
Protection de
I'environnement
Le système frigorifique et l'iso1ation de
votre apparile ne contiennent pas de
C.F.C. contribuant ainsi a preserver
I'environnement.L' apparile ne peut etre
traite comme déchet menager.
Lorsque I' apparile est mis au rebut, evitez d'endommager le circuit
réfrigérant,surtouta l'amere de
I' apparile, prés du condenseur.
Pour obtenir plus de détails sur le
recyclage de ce produit,veuillez
prendre contact avec les services de
votre commune ou le magasin ou vous
avez effectué l'achat. Les matériaux
utilisés dans cet apparile identifiés par le
symbole sont recyclables.
SERVICE APRÈS-VENTE
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "Anomalie de fonctionnement". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact
Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente.
En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur
Plaque signalétique
En appelant un Service Àpès Vente, indiquè-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
i UTILISATION Nettoyage
L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.
N'utilise pas de produits abrasifs, de poudre à recuner ni d'éponge métallique.
Mise en service
Branchez I'appareil.
Tournez le thermostat vers la droite sur une position mediane.
Pour arrêté l'appareil tournez le thermostat sur la position «O».
Réglage de la température
La température à l'intérieur de l'appareil est régée par un thermostat gradué d'une position minimum à une position maximum. La position maximum représentant la température la plus froide.
La position du thermostat qui convient le mieux doit être déterminée en considérant que la température interne est fonction de plusieurs facteurs.
- température ambiente;
fréquence d'ouverture des portes; - quantité de denrées stockées;
- emplacement de l'appareil.
Une position mediane est la plus indiquée.
Important

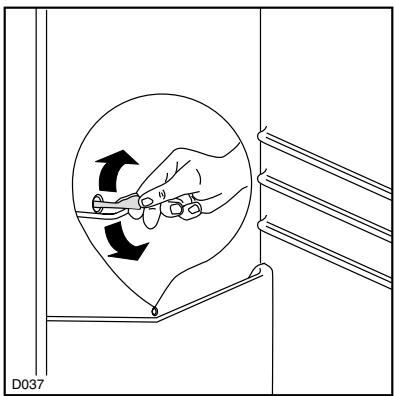

Si I'évaporateur du compartment réfrigerateur (paroi du fond de l'appareil) se couvre anomalalement de givre (appareil trop charge, température ambiente elevée, thermostat sur une position elevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu'à atteir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique du compartment réfrigerateur ne s'effectue que si le compresseur s'arrête par intermittence.
Indicateur de température
Pour vous aider au bon réglage de votre apparéil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, voirlez à ce que dans l'indicateur de température “OK” apparaisse.
Si "OK" n'apparait pas, la température moyenne de la zone est trop élevé. Reglez le thermostat sur une position supérieure.
L'indication "OK" apparaisant en noir, celui-ci est difficilement visible si I'indicateur de tempéature est mal éclairé. La bonne lecture de celui-ci est facilité s'il est correctement éclairé. A chaque modification du thermostat, attendez la stabilisation de la tempéature à l'intérieur de l'appareil avant de proceder si nécessaire, à un
nouveau réglage. Ne modifies la position du thermostat que progressivement et attendez au moins 12 heures avant de proce dé à une nouvelle verification et à une éventuelle modification. NOTEA: Àpèschargement de l'appareil de denrées fraîches ou après ouvertures repétées (ou ouverture prolongée) de la porte il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température; attendez au moins 12h avant de réajuster le thermostat.
Liminete supérieure de zone
ZONE FRAICHEUR
Espace dédié à la conservation des denrées hautement péissables.
Stocker dans cette zone les dénées sensibles telles que décrites dans la Notice d'Utilisation de votre apparéel.
L'indicateur de température place dans cette zone est destiné à vous garantir une température moyenne optimale.
Lorsqu'apparait "OK" la température moyenne est correcte.
Lorsqu'il est noir ajuster votre thermostat. Dans tous les cas reportez vous à la Notice d'Utilisation livrée avec l'appareil.
jusqu'a la clayette inférieure ou limite inférieure de zone indiquee
NE PAS ENLEVER
Zone la plus froide (compartment réfrigérateur)
Vous obtiendrez une(Meilleure conservation de vos alimentés si vous les placez dans la zone de froid convenant le比较好 à leur nature. Reportez-vous à l'autocollant "Zone fraîcheur" collée sur la paroi interieure de votre apparéil pour connaître I'emplacement délimité de la zone la plus froide.
La (les) clayettes délimitant la zone la plus froide étant amovible(s), veillez à ce qu'elle(s) soit(ent) toujours au même niveau que la(les) limite(s) de zone déscribe(s) sur l'autocollant.
Dans un réfrigerateur la température n'est pas uniforme (à l'exception des apparèils à froid ventilé ou brasse).
Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.
En réglant correctement votre réfrigerateur, vous obtiendareshes zones correspondant à chaque type d'aliment (voir chapitre "Avertissements et conseils importants".
Réfrigération
- N'entreposez que des alimentés frais, nettoyés et enfermés dans des emballages ou écipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
-
Respectez les conseils pour le stockage des denrées, et les règes d'hygiène alimentaire disponibles au paragraphe "Avertissements et conseils importants".
-
Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.
Clayettes amovibles
Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les clayettes à différentes hauteurs, selon vos besoin.
Positionnement des balconnets de la contre-porte
Il est possible de modifier la position en hauteur des balconnets.
A cet effet procédez comme suit:
Dégagez les balconnets en agissant dans le sens indiqué par les flèches.
Remontez les balconnets à la hauteur désirée.
Brassage de l'air
Ce modèle est pourvu d'un dispositif qui brasse l'air uniformément.
Cette technologie a pour effet d'uniformiser la température à l'intérieur du réfrigérateur plus rapidement pour atteindre une température plus BASSE tout en maintainant un taux d'humidité constant.
La température ideale ainsi assurée à tous les niveaux du réfrigérateur offre plus de liberté pour le rangement de tous les alimentés et permet une meilleure et plus longue conservation de ces alimentés.
Ce dispositif est spécialement approprié lorsque vous avez introduit une grande quantité d'aliments dans le compartment réfrigerateur et partemps chaud (Température ambiente supérieure à 25^ C).
Pour actionner le brassage de l'air, basculez l'interrupteur (A) qui se trouve sur celui-ci: le voyant s'allume.
Veillez à ne pas placer d'aliments devant ce dispositif, ce qui aurait pour effet de diminuer le brassage de l'air.
Congélation
Le compartment 4 étoiles vous permet de congeler des alimentés frais et de conserver des denrées congelées et surgelées.
Pour congeler les alimentes frais il n'est pas nécessaire de régler le thermostat sur une position différente de cette employee en fonctionnement normal.
Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus élevé tout en veillant à ce que la température ne descendé pas en dessous de 0^ dans le compartment réfrigérateur.
Placez les alimentés à congeler dans la partie supérieure du compartment .
A la première mise en service ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins avec le thermostat place sur la position maximum avant d'introduire les produits frais dans le compartment congélateur. Ramenez ensuite le thermostat sur une position mediane.
Calendrier de congélation
Les symboles correspondant à différents types de produits congelés. Les chiffres indiquent la durée de conservation en mois du type correspondent de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des alimentés et du traitement qu'ils ont subi avant la congélation.
Décongélation
Avant d'être utilisés, les alimentés congelez ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiente, selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.
Fabrication des glaçons
La fabrication des glaçons s'effectue dans le compartmenting conGPLateur. Remplissez les bacs jusqu'aux trois quarts de leur hauteur, de manière a permettre l'expansion de la glace. Si voitre eau est particulièrement riche en sels mineraux (calcaire notamment), remplissez vos bacs avec de I'eau minereaule non gazeuse.
Les bacs en matière plastique vous assurent un démoulage plus facile. Si toutefois, vous désirez obtenir des glaçons plus rapidement, nous vous conseillons d'utiliser des bacs métalliques que vous trouvrez dans le commerce.
Nous vous recommendons de faire régulierèment de nouveaux glaçons.
Démoulage des glaçons
Le démoulage des bacs en matière plastique s'obtient par simple torsion. Si vous utilisez des bacs métalliques, passez-les sous l'eau froide pour en facilititer le démoulage.
Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant, vous risquieriez de déterminer irrémédiablement l'évaporateur.
Accumulateurs de froid
Votre apparéil est équipé avec deux accumulateurs de froid. Ils doivent être placés dans le tiroir supérieur.
Ils vous permettent :
d'augmenter l'autonomie de votre apparéil en cas de coupure de courant,
- de transporter des produits congelés ou surgelés,
- de maintainir le froid au niveau le plus bas dans une glacière de pique nique,
- de maintainir le froid dans les produits surgelés ou congelés durant la période de dégivrage.
CONSEILS
Conseils pour la réfrigération
Emplacement des denrées
Viande (de toutes sortes: volaille, gibier, poissons crus,...): enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du(des) bac(s) à legumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, toutes denrées à consommer assez rapidement, etc.: placez-les, bien couverts, sur une clayette.
Fruits et légumes: bac(s) à légumes (une fois nettoyés).
Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylene et placez-les dans les casiers appropriés.
Lait en bouteille: à placer dans l'un des balconnets de la contreporte.
Bananes, pommes de terre, oignon et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas conditionnés.
Conseils pour la congélation
Régles à respecter pour la congélation:
-
respectez le pouvoir de congélation de votre apparéil (c'est-a-dire la quantité maximale de denrées fraîches que vous pouvezCongeler par 24 heures et qui figure sur la plaque signalétique);
-
le processus de congélation prend 24 heures. Il vaut moins ne pas ajouter d'autres alimentés à congelerpendant ce laps de temps;
les produits destinés à la
connélation doivent être frais, bien
nettoyés et d'excellente qualité; - préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;
- enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
- évitez de placer des produits à congeler en contact avec des denrées déjà entreprises, pour éviter d'enlever la température;
- les alimentés maigres se conservent moins et plus longtemps que les gras; le Sel réduit la durée de conservation;
- ne consommez pas les batonnets glacés des leur sortie du compartment Congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures;
indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps de stockage; - ne placez ni bouteilles ni boittes de boissons gazeuses dans le congélateur, car elles pourraient éclater.
Conservation des produits surgelés et congelés
Pour une bonne conservation des produits surgelés et congeLés, la température à l'intérieur du compartment congestionelateur doit être maintainue égale ou inférieure à -18 C.
Assurez-vous que l'emballage des alimentes est intact et qu'il ne presente aucune trace d'humidité, signe d'un début de décongélation.
- Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile.
Utilisez des sacs isothermes (dans la mesure du possible).
- Evitez d'ouvrir trop souvent la portedu compartmenting concélateur et ne la laissez ouverte que le tempsnecessaire. Une augmentation de latempérature peut réduire sensiblement la durée deconservation des alimentés.
- Un produit décongelé doit être consommé dans le plus bref lié et ne jamais être recongelé, sauf s'il a été cuit entre-temps.
- Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.
- Laissez refroidir les alimentents chauds avant de les introduire dans le congélateur.
ENTRETIEN
Débranche l'appareil avant toute opération d'entretien et de nettoyage.
Attention
Cet apparéil contient des hydrocarbures dans son circuit de réfrigération; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.
N'utilise jamais de produits abrasifs ou caustiques, ni d'éponges avec gratoir pour procéder au nettoyage interieur et extérieur de votre apparéil.
Nettoyage
De nombreux détergents spécifique pour les surfaces de cuisine contiennent des agents chimiques pouvant corroder/endommager les parties en plastique de cet apparéil. Il est donc recommendé de ne laver le revêtement extérieur de cet apparéil qu'avoc de l'eau chaude et un petit peu de détergent liquide non agressif, pour vaisselle par exemple. Rincez et séchez soignement.
N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.
Il est recommendé de nettoyer le compartment réfrigérateur très régulierement et le compartment congélateur chaque fois que vous procédez au dégivrage complet.
Compartment réfrigérateur
Retirez tous les accessoires du compartment (clayettes, balconnets, bac(s) à légumes, etc.). Lavez-les à l'eau tiède additionné d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple); rincez à l'eau javellisée et séchez très soigneusement.
Lavez les parois interieures du compartment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage de réfrigerateur avec le bâtonet se trouvant dans l'orifice.
A l'occasion d'un dégivrage, lavez le compartment et le joint de porte à l'aide d'une éponge et d'un détergent doux. Rincez et séchez soigneusement. Dépoussièrez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.
Dégivrage
Le dégivrage du compartment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part. Dans le compartment congélateur, périodiquement (toutes les 2 ou 3 semaines) à l'aide d'une spatule en plastique, grattez la mince couche de givre qui recouvre les parois. Il n'est pas nécessaire de débrancher l'appareil et d'enlever les produits contenus dans ce compartment. Une ou deux fois par an, ou chaque fois que l'épaissur du givre excède 4 mm environ, il est recommendé de procéder, au dégivrage complet.
Pour dégivrer complètement l'appareil
- Choisissez le moment où vous appeareil est peu garni.
- Comme une élevation de température peut alterer les denrées congelezées, mettez le thermostat sur la position max, 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid (une baisse de température des alimentés).
- Mettez le thermostat sur la position «O»
- Débranchez l'appareil.
- Sortez les bacs à glaçons et évientuellesment les denrées congelées.Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou比较好, dans des
emballages isothermes. Conservezles dans un endroit frais.
- Maintenez la porte ouverte.
- Utilisez la spatule comme gouttière. Placez au-dessous un écipient dans lequel s'écoulera l'eau de dégivrage.
Le dégivrage terminé, rebranchez l'appareil et remettez-le en service ou alors, si vous le souhaitez, procédez au nettoyage de l'appareil.
Important
N'utilissez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de déterminerir irrémédiablement l'évaporateur. N'utilissez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiens pour dégivrer ou accéléérer le dégivrage de votre apparéil. Utilissez uniquement les dispositifs préconisés dans cette notice d'utilisation.
Changement de l'ampoule
L'ampoule d'éclairage dans le compartment réfrigerateur est accessible en effectuant les opérations suivantes:
- débranchez l'appareil;
- dévissez la vis de fixation du diffuseur;
- décroche la partie mobile en exerçant une pression sur celle-ci comme indiqué sur la figure.
Lorsque la porte est ouverte, si
mpoule ne s'allume pas, il faut
ntroler qu'elle soit bien vissee; si
nomalie persiste, remplacez
mpoule par un modele identique de même puissance.
puissance maximale est liquee sur le diffuseur.
En cas d'absence prolongée ou de non-utilisation
- Débranchez, videz, dégivrez et nettoyez l'appareil.
- Maintenez la porte entrouverte pendant toute la durée de non-utilisation.
- Si toutes vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.
En cas d'arrêt defonctionnement
- Si la panne est de courte durée, il n'y aaucun risque d'alteration pour les alimentes. Abstenez-vous cependant d'ouvrir la porte.
- Si la panne doit se prolonger, transférez les produits surgelés et congelés dans un autre congelateur.
- L'autonomie de fonctionnement de votre apparéil est indiquée au chapitre "Informations techniques". Cette durée est sensiblement raccourcie suivant la charge de l' apparéil.
- Dès que vous constaaté un début de déconnélation, consommez les aliments le plus rapidement possible ou recongelez-les après les avoir cuits (aliments crus).
INFORMATIONS TECHNIQUES
| Capacité nette en litres du réfrigérateur | 221 |
| Capacité nette en litres du congélateur | 82 |
| Consommation d'énergie en kWh/24h | 0,699 |
| Consommation d'énergie en kWh/année | 255 |
| Pouvoir de congélation en kg/24h | 4 |
| Autonomie, en cas de panne, heures (*) | 30 |
| Dimensions en mm | |
| hauteur | 1850 |
| largeur | 600 |
| profondeur | 625 |
(*) Selon la Norme NF EN 28187 vous retrouvrez ces informations techniques sur la plaque signalétique qui se trouve sur le côté gauche de l'appareil.
ANOMALIE DE FONCTIONNEMENT
Si I'appareil ne fonctionne pas correctement, c ontrolez que:
- l'appareil est branché à la prise de courant et que le dispositif de réglage de température est sur une position de fonctionnement;
- il n'y a pas de coupure de courant;
- il n'y a pas de traces d'eau au fond du compartment et que l'orifice d'écoulement de l'eau de dégivrage n'est pas bouché (voir chapitre "Dégivrage").
Une fois que tous ces contrôle ont eté effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Àpres-Vente de votre magasin vendeur.
Pour que l'intervention soit plus rapide, au moment de l'appoint, donnez-lui la reférence complète de votre apparéil: ces renseignements figurent sur la plaque signalétique située à l'intérieur de l' apparéil, à gauche et en bas.
INSTALLATION
Emplacement
Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés). Veillez à ce que l'air circule librement à l'arrête de l' apparéil.
Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la figure ci-dessous.
Attention
Veillez à ne pas obstruer les ouvertures de ventilation.
Mettez l'appareil d'aplomb en agissant sur les pieds réglables.
Branchement électrique
Votre apparéil ne peut être branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparéils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C 15.100 et aux prescriptions de l'E.D.F.
Utilisez un socle de prise de courant
comportant une borne de mise a la terre,
qui doit etre obligatoire reaccordede
conformementa la nomefN.C 15.100 et
aux prescriptions de I'E.D.F.; cette prise de
courant doit impereativement etre accessible. Si le cable d'alimentation est
endommaged, il doit etre remplace par un cable d'alimentation certifié.
Cette opération ne peut être effectuee que par une personne habilitee, par voitr vendeur ou par le fabricant.
L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple. Verifiez que la prise de terre est conforme aux reglements en vigueur.
Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.
Cet apparéil est conforme aux Directives Communautaires suivantes:
87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques
73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
89/336 CEE 03/05/89 (Compatibilité Electro-magnétique) et modifications successives.
Important
L'appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.
Entretoises arrières
Pour éviter que le condenseur ne touche le mur, vous doivent fixer les 2 entreprises qui se trouvent à l'intérieur de l'appareil.
Pour cela:
Desserrez les vis et introduizez les entreprises sous la tete de vis, puis reisserrez.
Réversibilité des portes
Les portes de cet apparéil sont réversibles: leurs sens d'ouverture peuvent être modifiés en fonction du souhait de l'utilisateur.
Avant d'effectuer la réversibilité des portes, débranchez l'appareil.
Comment procéder :
- Pour effectuer les opérations décrites ci-dessous, nous vous conseillons de vous faire aider par une autre personne pour éviter d'endommager les portes de l'appareil.
- Inclinez l'appareil légèrement vers l'arrière en intercalant un support (un petit tabouret par exemple). Veillez à ce que l'appareil ne repose pas sur le condenseur. Ouvrez les portes. Dévissez la charnière centrale (H) en retardant les 2 vis et retirez-la.
- Retirez la porte inférieure en la tirant légèrement vers le haut puis retirez la porte supérieure en la tirant légèrement vers le bas.
- Retirez le cache plastique se trouvant sur la base supérieure de la porte inférieure et reinsérez-le sur le côte opposé.
- Retirez le cache plastique se trouvant sur la base supérieure de la porte supérieure et reinserez-le sur le cotoe opposé.
- Dévissez le pivot supérieur (G) et montez-le sur le côte opposé.
- Retirez le cache (e) de la plinthe, dévissez le pivot inférieur (f) et montez-le sur le côté opposé.
- Replacez le cache (e) sur le côte opposé.
- Placez le pivot inférieur de la charnière centrale dans le trou resté libre sur le côte gauche de la porte inférieure.
Fixez la porte inférieure sur le pivot (f).
Fixez la porte supérieure sur le pivot (G), relevez légèrement les portes et insérez le pivot supérieur de la charnière centrale dans le trou resté libre sur le côte gauche de la porte supérieur. - Tout en maintainant les portes ouvertes, fixez la charnière centrale à l'aide des 2 vis sans outlier d'intercaler la piece plastique. Alignez correctement les portes.
- Dévissez et retirez les poignées et place-les sur le côte opposé. Couvrez les troughs restés libres avec les caches contenus dans le sachet de la documentation
Replacez, mettez de niveau l'appareil et attendez au moins deux heures avant de le brancher.
Si ne souhaitez pas faire les opérations.
vous pouvez contacter le Service
Apres-Vente qui vous facturera
l'intervention.
Attention
La réversibilité des portes une fois effectuee, contrôlez que les joints magnétiques adhérent à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que les joints n'adhérent pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reconnent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie interessée à l'aide d'un sèche-cheveux.
GARANTIE/SERVICE-CLIENTÉLE
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Si vousdeznouscontacter
Pour tener nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mistrs vos exigences et tirer parti de cette proximé pour améliorer sans cesse les produits que nous vous proposons.
AVANT L'ACHAT
Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte desinfos pour vous aider dans votre choix en fonction de vos propres besoin.
APRÉS L'ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.
A bientôt!
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
BP 50142 - 60307 SENLIS CEDEX
Tel.: 08 90 71 03 44 (0,15 ∈ TTC/mn)
Fax:0344622154
E-MAIL:info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Pour toute question technique :
Centre Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tél.: 08 92 68 24 33 (0,34 ∈ TTC/mn)
E-MAIL: ehp.consmmateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
www.electrolux.com
| Albania | +35 5 4 261 450 | Rr. Pjeter Bogdani Nr. 7 Tirane |
| Belgique/België/Belgien | +32 2 363 04 44 | Bergensestenweg 719, 1502 Lembeek |
| Česká republika | +420 2 61 12 61 12 | Budějovická 3, Praha 4, 140 21 |
| Danmark | +45 70 11 74 00 | Sjaellandsgade 2, 7000 Fredericia |
| Deutschland | +49 180 32 26 622 | Muggenhofer Str. 135, 90429 Nürnberg |
| Eesti | +37 2 66 50 030 | Mustamäe tee 24, 10621 Tallinn |
| España | +34 902 11 63 88 | Carretera M-300,Km.29,900 Alcalá de Henares Madrid |
| France | www.electrolux.fr | |
| Great Britain | +44 8705 929 929 | Addington Way, Luton, Bedfordshire LU4 9QQ |
| Hellas | +30 23 10 56 19 70 | 4, Limnou Str., 54627 Thessaloniki |
| Hrvatska | +385 1 63 23 338 | Slavonska avenija 3, 10000 Zagreb |
| Ireland | +353 1 40 90 753 | Long Mile Road Dublin 12 |
| Italia | +39 (0) 434 558500 | C.so Lino Zanussi, 26 - 33080 Porcia (PN) |
| Latvija | +37 17 84 59 34 | Kr. Barona iela 130/2, LV-1012, Riga |
| Lietuva | +370 5 2780609 | Verkić 29, LT-09108 Vilnius |
| Luxembourg | +35 2 42 43 13 01 | Rue de Bitbourg, 7, L-1273 Hamm |
| Magyarország | +36 1 252 1773 | H-1142 Budapest XIV, Erzsébet királyné útja 87 |
| Nederland | +31 17 24 68 300 | Vennootsweg 1, 2404 CG - Alphen aan den Rijn |
| Norge | +47 81 5 30 222 | Rislokkvn. 2 , 0508 Oslo |
| Österreich | +43 18 66 400 | Herziggasse 9, 1230 Wien |
| Polska | +48 22 43 47 300 | ul. Kolejowa 5/7, Warsaw |
| Portugal | +35 12 14 40 39 39 | Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos |
| Romania | +40 21 451 20 30 | Str. Garii Progresului 2, S4, 040671 RO |
| Schweiz-Suisse-Svizzera | +41 62 88 99 111 | Industriestrasse 10, CH-5506 Mägenwil |
| Slovenija | +38 61 24 25 731 | Electrolux Ljubljana d.o.o., Gerbičeva 98, 1000 Ljubljana |
| Slovensko | +421 2 43 33 43 22 | Electrolux Slovakia s.r.o., Electrolux Domace spotrebice SK, Seberíniho 1, 821 03 Bratislava |
| Suomi | www.electrolux.fi | |
| Sverige | +46 (0)771 76 76 76 | Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm |
| Türkije | +90 21 22 93 10 25 | Tarlabaşi caddesi no : 35 Taksim İstanbul |
| Russiya | +7 095 937 7837 | 129090 Moskva, Олипейский пос点点头, 16, Бц "Олипейк" |
