MODE D'EMPLOI CNC65WH PROLINE

Panneau de contrôle 6

Accessoires du four 7

INSTALLATION 8

ELECTRICAL CONNECTION 10

FONCTIONNEMENT 11

Réglage de l'horloge 11

Cuisson 11

Réglage du minuteur 14

Verrouillage sécurité enfants. 14

Fontion d'économie d'énergie 15

NETTOYAGE ET ENTRETIEN 15

SPECIFICATIONS TECHNIQUES. 18

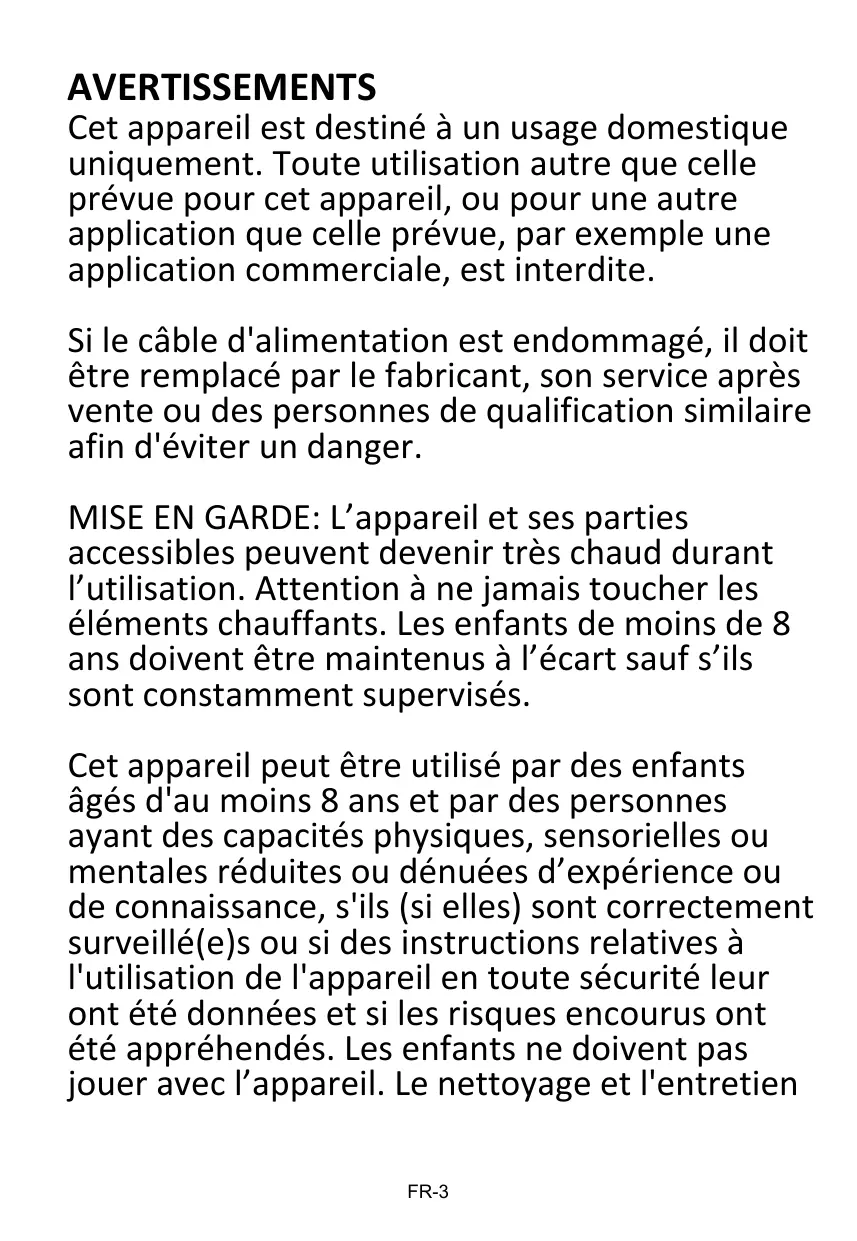

AVERTISSEMENTS

Cet apparteil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet apparteil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

MISE EN GARDE: L'appareil et ses parties accessibles peuvent devenir très chaud durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien

par l'usager ne doit pas etre effectués par des enfants sans surveillance.

Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.

MISE EN GARDE: Les parties accessibles peuvent devenir très chaudes durant l'utilisation. Les enfants doivent être maintainus à l'écart.

Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

Ne pas utiliser d'appareil de nettoyage à la vapeur.

MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de chocolélectrique.

Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé.

Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

L'appareil doit être installé en respectant les règles nationales d'installation électrique NF C 15-100.

Les informations relatives aux dimensions et au mode d'installation de l'appareil sont indiquées dans la section « INSTALLATION » de ce manuel.

La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement.

Après un cycle de cuisson, le ventilateur de refroidissement continue de fonctionnerpendant un certain temps, afin de garantir unrefroidissement plus rapide et une(Meilleurefiabilité du four.

Toutes les cuissons se font porte fermée de préférence.

Ne pas accrocher de linge ou de torchon à la poignée du four.

Ne recouvre pas l'intérieur du four de papier aluminium pour économiqueur un nettoyage : en provoquant une surchauffe, vous endommageriez l'email qui recouvre la cavity.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

Le four doit être correctement installé et relié à la terre par un technicien qualifié. Nous ne serons pas responsables de tout dommage qui pourrait être causé par le non-respect de ces instructions.
Ne portez pas de vêtements amples ou flottants lorsque vous utilisez le four. Ils pourraient s'enflammer s'ils touchaient un élément chauffant, ce qui pourrait causeur un risque de brûlure.
Ne stockez pas de matérielux inflammables sur le four ou pres de celui-ci. Cela pourrait creer un risque d'accident.
L'entretien et les travaux de réparation doivent être effectués uniquement par des techniciens agrésés.
Il est dangereux de modifier les specifications du produit de chaque manière que ce soit.
N'essayez pas de soulever ou de déplacer l'appareil en tirant sur la poignée de la porte.
Lorsque la portedu four est ouverte, ne laissez pas les enfants monter ou s'asseoir dessus.
Utilisez toujours des gants isolants pour retarder et replacer les alimentés dans le four.
Assurez-vous que les boutons de contrôle sont toujours éteints quand l'appareil n'est pas utilisé.

DESCRIPTION DU FOUR

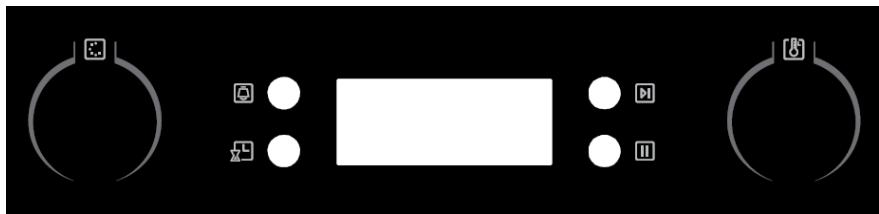

Panneau de contrôle

Le four est conçu avec deux boutons de contrôle push-pull (boutons rétractables). Ces boutons peuvent être complètement poussés à l'intérieur du panneau de contrôle lorsque vous n'utilisez pas le four.

Bouton de contrôle des fonctions

Bouton de contrôle du thermostat

Bouton du minuteur

Bouton de l'horloge

Bouton de démarrage

Bouton pause/arrêt

Accessoires du four

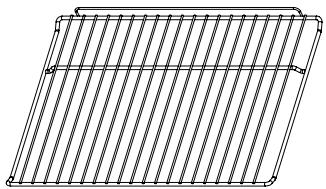

Grille métallique:

Pour la cuisson des plats et les alimentés à rôtir ou à griller

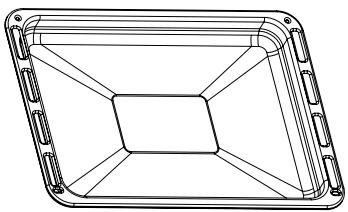

Plateau:

Pour cuire de grandes quantités d'aliments tels que des gâteaux fondants, des pâtisseries, des aliments surgelés, etc., ou pour récapérer les graisses / écoulements et jus de viande.

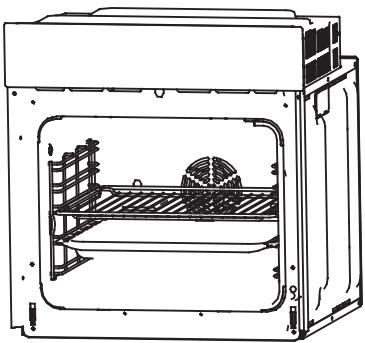

Les rails de support, situés sur les parois gauche et droite à l'intérieur du four, peuvent être reliés pour le nettoyage. La grille métallique et le plateau peuvent être maintainus à la hauteur désirée entre les deux rails.

Poussez la grille métallique ou le plateau entre les barres de guidage des rails de support dans le four, en allant bien jusqu'àbout.

Si la grille et le plateau sont insérés ensemble, placez la grille au-dessus du plateau.

INSTALLATION

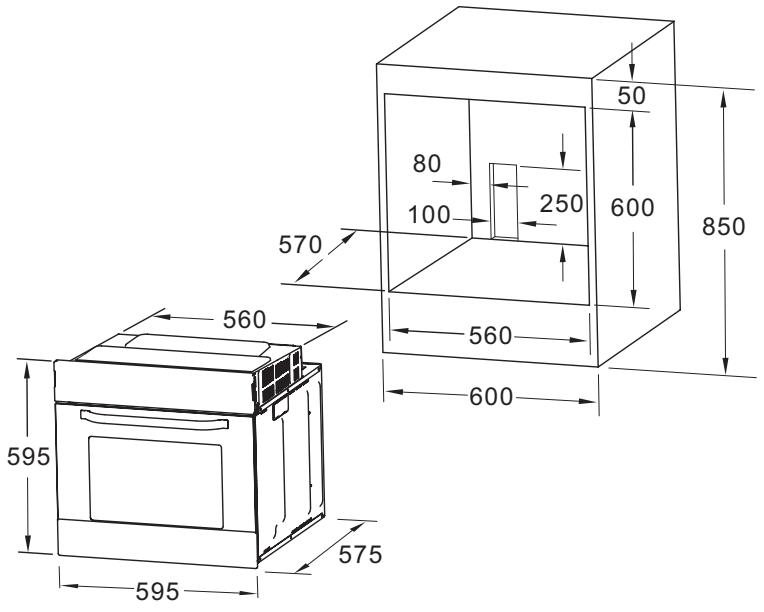

Le schéma ci-dessous indique les dimensions correctes pour encastrer le four dans un placard de cuisine. Ce four peut également être installé sous un plan de travail.

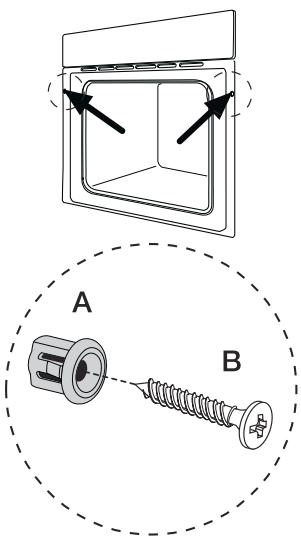

Fixation du four dans le placard

1. Insérez le four dans la cavité prévue sous le plan de travail.
2. Ouvrez la portedu four.
3. Fixez le four avec les deux chevilles (A) insérées dans les trou s du cadre du four puis attachez les deux vis (B).

AVERTISSEMENT :

Afin d'assurer une ventilation appropriée, veillez à ce qu'il y ait des entrées et des sorties d'air pour ventiler l'intérieur du placard de manière ajustate.

CONNEXION ÉLECTRIQUE

Les cablages électriques ne doivent être effectuels que par un électricien qualifié et/agréé.

Le fil marron doit être connecté à la borne responsable la marque L (sous tension).

Le fil bleu doit être connecté à la borne comportant la marque N (neutre).

Le fil vert et jaune doit être connecté à la borne responsable la marque E

ou à la borne comportant le symbole

de connexion à la terre.

FUNCTIONNEMENT

Branchez le four; l'écran affichera « 0:00 » et le four émettra un bip sonore. L'horloge est réglée sur 24 heures.

Réglage de l'horloge

1. Appuyez sur ^ , les chiffres des heures clignoteront.
2. Alors que les chiffres des heures clignotent, tournez le bouton de contrôle du thermostat pour régler l'heure.
3. Appuyez sur pour confirmer le réglage puis les chiffres des minutes clignoteront.
4. Alors que les chiffres des minutes clignotent, tournez le bouton de contrôle du thermostat pour régler les minutes.
5. Appuyez sur pour confirmer le réglage. Les deux points « : » clignoteront sur l'affichage.

Cuisson

1. Tournez le bouton de contrôle des fonctions pour selectionner la fonction désirée.
2. L'indicateur lumineux correspondant s'allumera sur l'affichage.
3. Tournez le bouton de contrôle du thermostat pour selectionner la température désirée.

REMARQUE: Vous ne pouvez pas régler la température en mode d'éclairage du four ni en mode de décongélation.

1. Appuyez sur pour démarrer la cuisson.
2. Durant la cuisson, vous pouvez régler la durée de cuisson désirée en tournant le bouton de contrôle des fonctions. Appuyez sur pour

confirmer.

• REMARQUE: Vous ne pouvez pas régler la durée de cuisson en mode d'éclairage du four.
• La durée de cuisson par défaut et la durée de cuisson maximale est de 9 heures (9:00).
• Lorsque vous tournez le bouton, la durée de cuisson augmentera d'une minute pour les 30 premières minutes, puis augmentera ensuite par tranches de 5 minutes.

• Vous pouvez vérifier l'heure de l'horloge durant la cuisson en appuyant sur _X^L

• Lorsque la cuisson est terminée, la sonnerie du four retentira cinq fois.

Pour interrompre la cuisson, appuyez sur et appuyez de nouveau sur pour reprendre la cuisson.
- Vous pouvez arrêté la cuisson à tout moment en appuyant deux fois sur .

Indicateurs lumineux des fonctions	Description
	Lampe du four Cette fonction permet d'éclairer le four sans aucune fonction de cuisson.
	Décongélation Cette fonction permet de faire circuler l'air à température ambiente autour des aliments.
	Convection Dans cette fonction, le ventilateur est activé automatiquement pour améliorer la circulation de l'air et créé une chaleur uniforme pour la cuisson. La température peut être régée de 50 °C à 240 °C et la température par défaut est de 180 °C.
	Gril avec ventilation Cette fonction peut être utilisée pour faire circuler l'air chaud des éléments chauffants supérieurs, et est idéale pour griller de gros morceaux de viande. La température peut être régée de 50 °C à 200 °C et la température par défaut est de 190 °C.
	Gril par chaleur rayonnante Cette fonction utilise l'élement chauffant supérieur. La température peut être régée à 180 °C, 210 °C ou 240 °C et la température par défaut est de 210 °C. Cette fonction est idéale pour faire dorer des aliments (par exemple pour le pain grillé).

Réglage du minuteur

Vous pouvez utiliser cette fonction pour régler la durée de cuisson désirée au lieu de surveiller la cuisson vous-même.

1. En mode de veille, appuyez sur

2. Les chiffres des heures clignoteront et l'indicateur lumineux " " s'allumera sur l'affichage.

3. Alors que les chiffres des heures clignotent, tournez le bouton de contrôle du thermostat pour régler les heures du minuteur.

4. Le minuteur peut être réglé jusqu'à 9 heures (9:00).

5. Appuyez sur pour confirmer. Les chiffres des minutes clignoteront sur l'affichage.

6. Alors que les chiffres des minutes clignotent, tournez le bouton de contrôle du thermostat pour régler les minutes du minuteur.

7. Appuyez sur pour confirmer.

8. Les deux points « : » clignoteront sur l'affichage.

9. Lorsque la durée réglée est écoulée, votre cuisson sera achevée; La sonnerie du four retentira 10 fois et l'indicateur lumineux " disparaître de l'affichage.

Pour annuler le minuteur, appuyez deux fois sur

Fonction de verrouillage sécurité enfants

Pour activer la fonction de verrouillage sécurité enfants, appuyez en même temps sur et et maintenez ces boutons enfoncés jusqu'à ce qu'un bip sonore soit émis et que l'indicateur lumineux de verrouillage "apparaisse sur l'affichage.

Tous les boutons de contrôle seront verrouillés.

Pour déverrouiller les boutons de contrôle, appuyez de nouveau en même temps sur et et maintenez ces boutons enfoncés jusqu'à ce qu'un bip sonore soit émis et que l'indicateur lumineux de verrouillage "disparaissé de l'affichage.

Fonction d'économie d'énergie

Cette fonction vous aidera à utiliser le four de façon écologique et à economiser l'énergie:

Pour activer cette fonction, en mode de veille, appuyez sur et maintenez ce bouton enforcé durant environ 3 secondes. Si aucune opération n'est effectuée avant 10 minutes, l'affichage s'éteindra.

Pour désactiver cette fonction, appuyez sur n'importe quel bouton ou tournez le bouton de contrôle. L'affichage se rallumera.

NETTOYAGE ET ENTRETIEN

Éteignez le four, débranchez le cable d'alimentation de la prise murale et attendez que le four ait complètement refroidi avant de le nettoyer.

Nettoyage des surfaces externes

Nettoyez les surfaces externes de l'appareil avec un chiffon légèrement humide. Séchez-les complètement.

N'utilisez jamais d'agent nettoyant chimique ou abrasif.

Nettoyage de l'intérieur du four (après chaque utilisation)

Enlevez la grille métallique, le plateau et les rails de support.

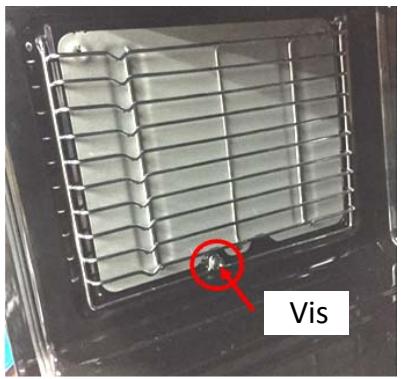

Pour enlever les rails de support,

1. Retirez les vis des côtés droit et gauche à l'intérieur du four.

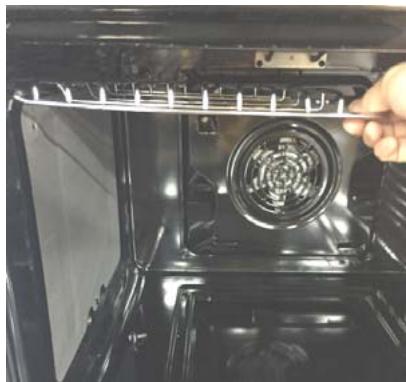

1. Levez et tirez les rails de support hors de parois du four.

Essuyez l'intérieur du four à l'aide d'un détergent menager. Nettoyez-le avec un chiffon légèrement humide et séchez-le entièrement.

Pour remettre les rails de support en place, accrochez tout d'abord la partie supérieure des rails dans les trous des parois du four et fixez ensuite le bas des rails aux parois du four en serrant les vis.

Nettoyage des accessoires amovibles

Lavez la grille métallique, le plateau et les rails de support dans de l'eau chaude savonneuse. Rincez-les et séchez-les complètement avant de les utiliser.

Nettoyage catalytique

Les panneaux latéraux amovibles sont revêtus d'un émail catalytique.

Pendant la cuisson, l'air qui circule dans le four déposera des éclaboussures d'huile et de graisse. En cas d'écoulement de liquides gras, l'action d'auto-nettoyage ne sera pas suffisante. Il est commandé de faire fonctionner le four à 240^ C pendant une heures. Puis attendez que le four refroidisse et essuyez-le avec un chiffon humide.

En cas d'utilisation de décapants pour four sur les surfaces interieures du four, les panneaux catalytiques doivent d'abord être reliés du four. Pour les enlever, dévissez les vis, puis retirez-les du four.

Notez qu'avac le nettoyage catalytique, la cavite du four ne sera pas entierement nettoyee : vous devrez nettoyer les parties émaillées ainsi que la portedu four en verre vous-même.

Dans ces conditions, les surfaces peuvent devenir plus chaudes qu'en usage normal et il est recommendé d'éloigner les enfants.

Remplacement de l'ampoule de la lampe du four

AVERTISSEMENT : Assurez-vous que l'appareil est eteint avant de remplacer l'ampoule pour eviter tout risque de chic electrique.

L'ampoule est située à l'intérieur du four sur la paroi arrêté.

1. Tournez le couvercle de la lampe pour l'enlever.

1. Dévissez et remplacez l'ampoule usée par une ampoule neue adaptée à des températures élevées (300 °C) dont les specifications sont les suivantes: 240V, E14 25W.
2. Replacez le couvercle de la lampe.

SPÉCIFICATIONS TECHNIQUES

Veuillez trouver ci-dessous la fiche technique du four domestique conformément au règlement UE n° 66/2014.

Numero de modèle	CNC 65 WH, CNC 65 BK
Type de four	Four électrique
Masse de l'appareil (M)	31 kg
Nombre de cavités	1
Source de chaleur par cavité (électricité ou gaz)	Electricité
Volume par cavité (V)	70L
Consummation d'énergie nécessaire pour chauffer une charge standardisée dans une cavité d'un four à chauffage électricque pendant un cycle en mode en mode de ventilation forcée par cavité (énergie finale électricque) (ECcavité électricque)	0,89kWh/cycle
Indice d'efficacité énergétique par cavité (EEIcavité)	105.9

Exigences d'éco-conception selon le règlement UE n ° 66/2014
Élément	Valeur mesurée	Étape 1	Étape 2	Étape 3
EEIcavité	105.9	1 an après son entrée en vigueur <146	3 ans après son entrée en vigueur <121	5 ans après son entrée en vigueur <96

Tension d'alimentation et fréquence	220-240 V 50/60Hz
Puisance maximale	2,1 kW
Ampère (A) de prise (10 /16 / 32 A)	- A
Puisance de la lampe du four	25 W
Élement chauffant supérieur (W)	-
Élement chauffant du grill (w)	2000
Élement chauffant par convection (W)	2000
Moteur de convection (w)	33
Ventilateur de refroidissement (w)	13
Nettoyage (Émail / catalytique / pyrolyse)	Catalytique
Poids net kg	31
Dimensions externes (Largeur*Diamètre*Hauteur)	595 * 575 * 595
Dimensions de découverte du placard / meuble (Largeur*Diamètre*Hauteur)	560 * 570 * 600
Classé énergétique (lettre pour l'autocollant) *	A
Usable volume (litres)	70
Dimensions : (Petit/Moyen/Large)	Large
Niveau sonore dB(A) re1pw	57.3
Fabriqué en	R.P.C

• Classé énergétique : A++++....D (A++++=économique D=moins économique)

La méthode d'essay est en conformité avec les exigences de la norme EN60350-1:2013.

Nous nous excusons pour tout inconvenient causé par des incohérences mineures du manuel d'instructions, pouvant se produit dû à l'amélioration et le développement du produit.
