Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d’enlèvement dont vous garderez un exemplaire. Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu. Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. Avant d’utiliser votre appareil, assurez-vous qu’il a été correctement raccordé pour le type de gaz distribué. Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les récipients s’échauffent et peuvent rester chauds longtemps après l’arrêt de l’appareil. Baissez ou éteignez toujours la flamme d’un brûleur avant de retirer un récipient. N’utilisez jamais votre table à vide (sans récipient dessus). Assurez-vous que les manettes sont toujours en position arrêt l lorsque l’appareil n’est pas utilisé. N’utilisez pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident. Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages. Ne conservez pas à proximité de l’appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aérosols,..) Assurez-vous que les enfants ne manipulent pas commandes. Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie. Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez a ce que le câble d’alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table. Surveillez attentivement la cuisson lors de friture dans l’huile ou la graisse. Evitez tout courant d’air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si

l’inconvénient subsiste, faites appel au service aprèsvente.

Si la table est équipée d’un couvercle, nettoyez-le soigneusement et ne le fermez qu’après que les brûleurs ont refroidi. Nettoyez l’appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d’allumage. Avant tout nettoyage ou intervention technique, assurez-vous que l’appareil est débranché électriquement et complètement refroidi. N’utilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation l Les opérations d’installation et de branchement doivent

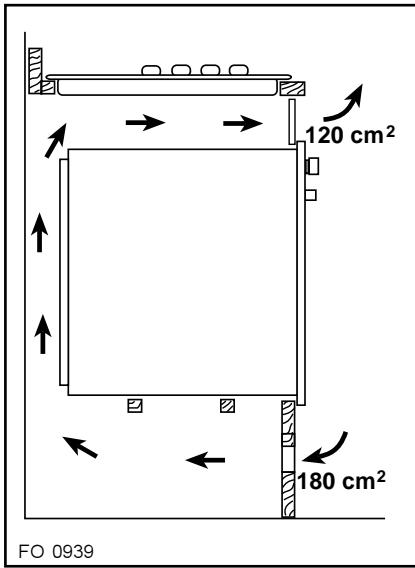

être effectuées par un personnel qualifié et suivant les normes en vigueur. l Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. l Assurez-vous que l’appareil est installé dans une pièce correctement aérée : une mauvaise ventilation peut entraîner un manque d’oxygène. Consultez un installateur qualifié ou adressez-vous à la compagnie de distribution du gaz de votre région. l Cette table est conçue pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l’environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés. En cas d’anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente. En cas d’intervention sur l’appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

A l'attention de l'installateur Instructions de sécurité

F Descriptions d'opérations

Conseils et recommandations Informations sur l'environnement

Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil.

Nous déclinons toute responsabilité en cas de dommages ou d’accident provoqués par l’appareil du fait du non-respect de ces avertissements.

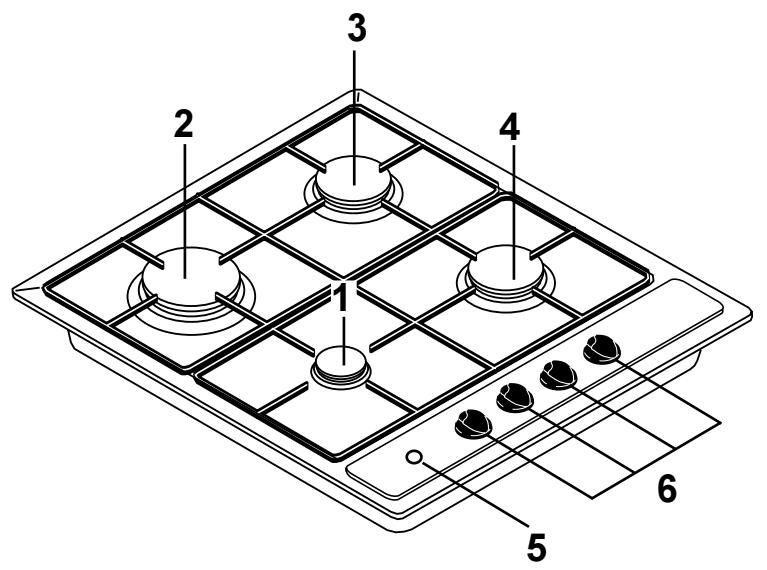

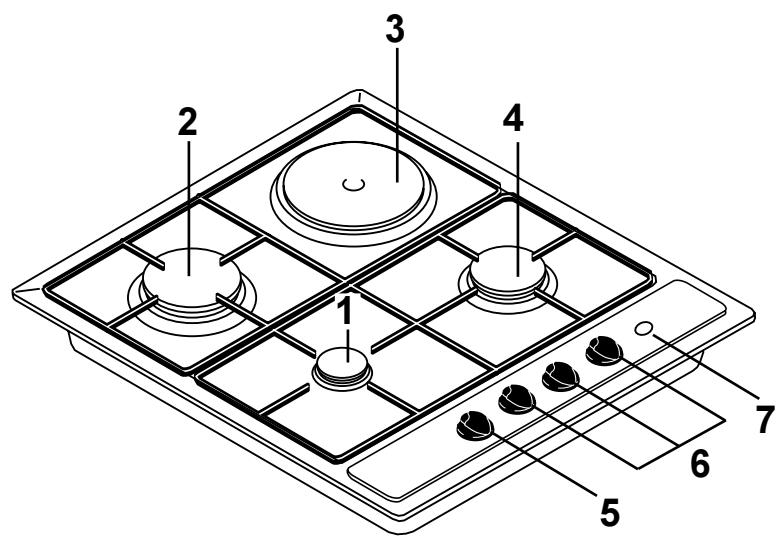

Description de l'appareil

Les commandes Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d’utilisation : l

F Pour allumer un brûleur

1. Modèles sans bouton poussoir d'allumage: appuyez sur la commande du brûleur choisi, et tournez-la vers la gauche jusqu’au repère de débit maximum. ou

Modèles avec bouton poussoir d'allumage: appuyez sur le bouton d'allumage repéré par une petite étincelle; appuyez en même temps la commande du brûleur choisi, et tournez-la vers la gauche jusqu’au repère de débit maximum. En cas de coupure d’électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présentez une flamme au brûleur. 2. Placez le récipient sur le brûleur. 3. Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

F Pour mettre en fonctionnement la plaque, tournez la manette correspondante sur la position désirée.

Le voyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.

(modèles sans bouton poussoir d'allumage)

Cette table de cuisson est équipée d’une plaque électrique

(modèles avec bouton poussoir d'allumage) ou

Tournez la commande dans le sens des aiguilles d’une montre jusqu’à la butée, sur la position arrêt (l).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l’huile ou la graisse pourrait facilement s’enflammer par suite d’une surchauffe.

Position 0 : plaque à l’arrêt

Position 1 : allure de chauffe minimale Position 6 : allure de chauffe maximale Lorsque vous faites des fritures, surveillez attentivement la cuisson car l’huile ou la graisse pourrait facilement s’enflammer par suite d’une surchauffe. En tenant compte de la quantité d’aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

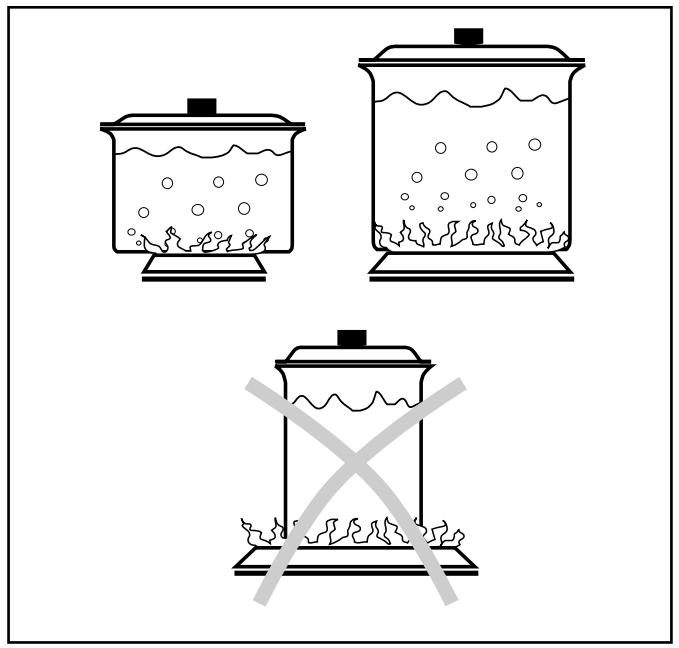

Assurez-vous que la flamme ne déborde pas du fond du récipient.

Si vous devez utiliser des récipients dont le diamètre est important, nous vous recommandons d’effectuer vos cuissons sur le brûleur avant gauche, afin d’éviter la détérioration des manettes de commande. Surveillez attentivement la cuisson lorsque vous faites des fritures : l’huile ou la graisse peuvent facilement s’enflammer par suite d’une surchauffe. Si la flamme d’un brûleur s’éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur. L’utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvrez une fenêtre ou augmentez la puissance d’aspiration mécanique (si existante).

La plaque électrique

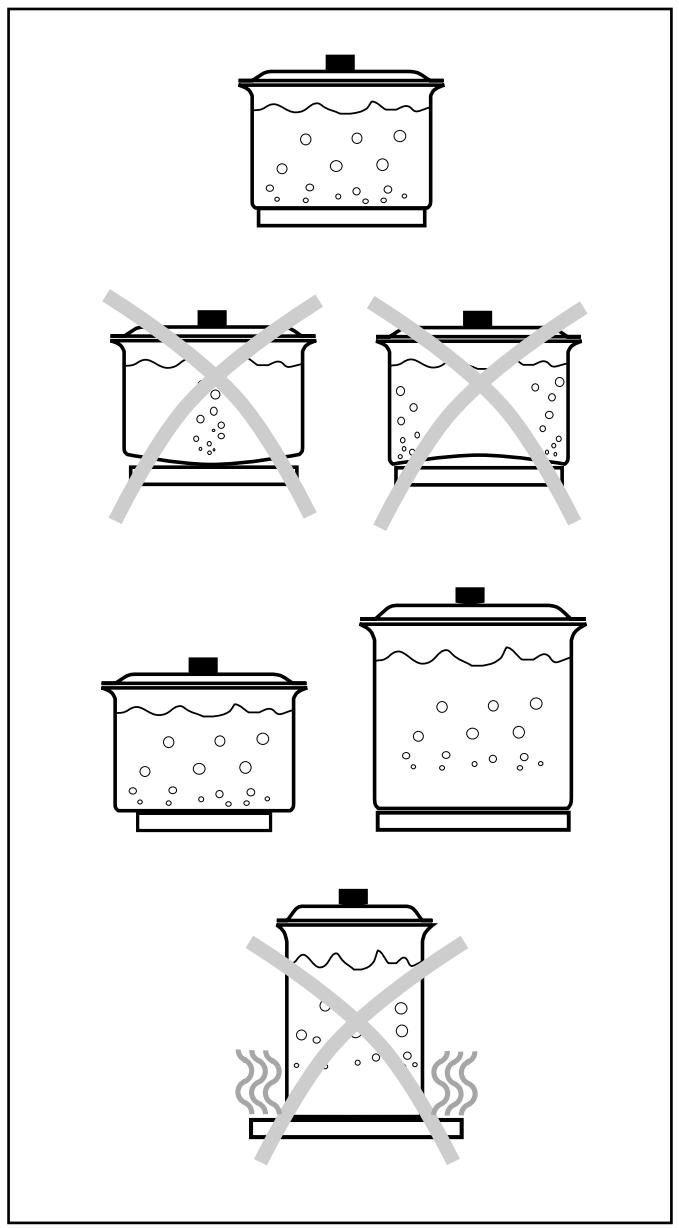

Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériau entre la plaque et le récipient.

Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie. Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée. Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire.

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l’appareil, assurezvous que toutes les manettes sont sur la position arrêt l et attendez que l’appareil soit refroidi.

Si vous avez démonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les couronnes et chapeaux de brûleurs parfaitement secs.

Les grilles émaillées l

Lavez-les à l’eau chaude additionnée d’un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Après le nettoyage, remettez en place la manette dans sa position initiale. Lors du nettoyage, en aucun cas du liquide ou du produit d’entretien ne doit pénétrer à l’interieur du caisson où se situent les éléments électriques.

Le dessus de la table de cuisson l

Evitez tout écoulement dans les orifices de la table. Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce. N’utilisez pas d’objet tranchant (couteau, grattoir, tournevis, etc.) ou d’éponge à face abrasive. N’utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

La plaque électrique (ZGL 631) l

(huile de table, huile pour machine à coudre ou vaseline). Vous trouverez également des produits spécifiques de protection et d'entretien dans le commerce.

Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.

Conditions de garantie

Pour l’application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l’appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d’œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu’il pratique. Réserves : Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée : l si les détériorations proviennent d’une cause étrangère à l’appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d’installation ou d’utilisation indiquées dans cette

Notice d’Utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l’Electricité, de l’Eau, du Gaz, etc. l si l’utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série. l si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur. l si l’appareil a été utilisé à des fins commerciales ou industrielles ou pour d’autres buts que des buts ménagers pour lesquels il a été conçu. l si l’appareil a été acheté ou réparé hors du territoire français.

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l’acheteur, de la garantie légale pour défauts et vices cachés, la dite garantie s’appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

(déménagement de votre part, fermeture du magasin où vous avez effectué l’achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente.

En cas d’intervention sur votre appareil, exigez du

Service Après Vente les Pièces de Rechange certifiées Constructeur.

Caractéristiques techniques

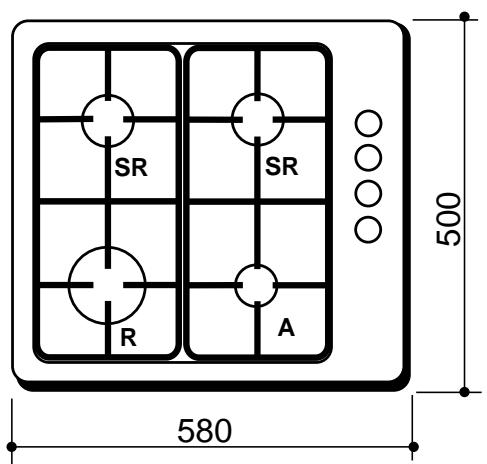

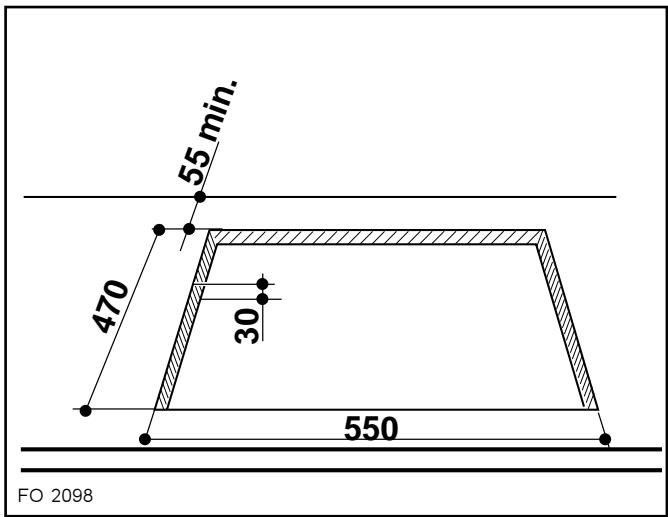

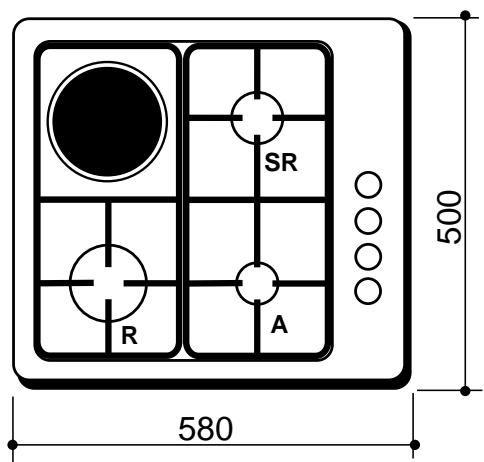

Dimensions de l’ouverture pour l’encastrement dans le plan de travail

(voir chapitre “Encastrement”)

Les bords latéraux de la découpe pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux. Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm. au dessus de la table de cuisson. N’installez pas l'appareil près de matériaux inflammables (par ex.: rideaux, torchons, etc.). Débranchez intervention.

(bouteille), contrôlez que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Arrêté du 2 août 1977, Règles Techniques et de

Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquéfiés à l'intérieur des bâtiments d'habitation et leurs dépendances; Norme DTU P 45 l 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984); Règlement Sanitaire Départemental. 4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse. 5) Fixez l'appareil au meuble.

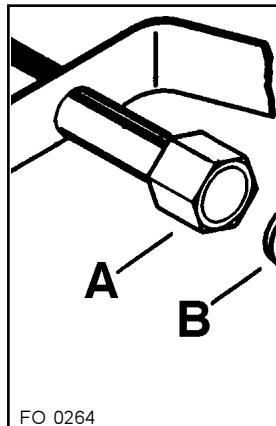

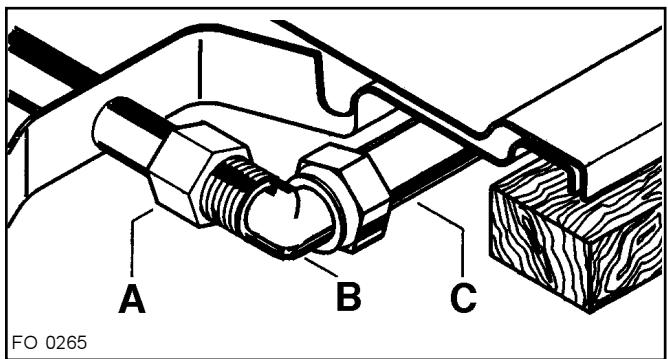

A) Ecrou situé à l'extrémite de la rampe

B) Joint C) Raccord orientable "Adaptation des brûleurs au gaz utilisé".

"NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36121"

– Butane/Propane Un tube souple, équipé de ses colliers (conforme à XPD 36-110) peut être utilisé s'il est visitable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conforme à la norme XPD 36-112 ou un flexible métallique conforme à "NFD 36-125".

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Avant d’effectuer le branchement s’assurer que:

Le câble de terre jaune-vert ne doit pas être interrompu par l’interrupteur et doit être relié à la borne du conducteur de protection.

Le câble de phase de couleur marron (provenant de la borne “L” de la planchette à bornes) doit toujours être relié à la phase du réseau d’alimentation. Le câble d’alimentation doit être placé de telle manière qu’il ne touche aucune partie chaude. Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Remplacement du câble d'alimentation

Le câble d’alimentation ne doit être remplacé que par un professionnel qualifié; utilisez un câble de type H05 RR-F d’une section adaptée à la charge. En outre, il faut que le câble de terre jaune-vert soit plus long d’environ 2 cm que les câbles de phase et neutre. Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

3) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau). 4) Remplacez l'étiquette d'étallonage (collée à côté du tuyau d'alimentation en gaz) par celle correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table).

B. Réglage du ralenti

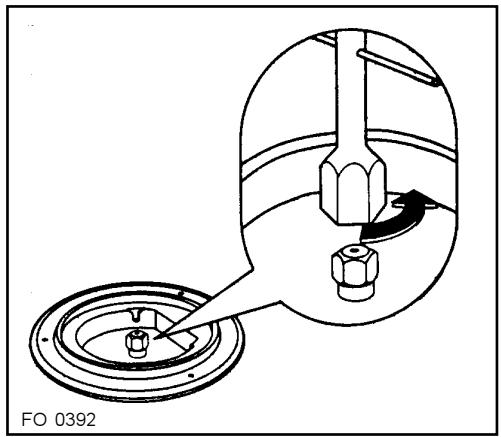

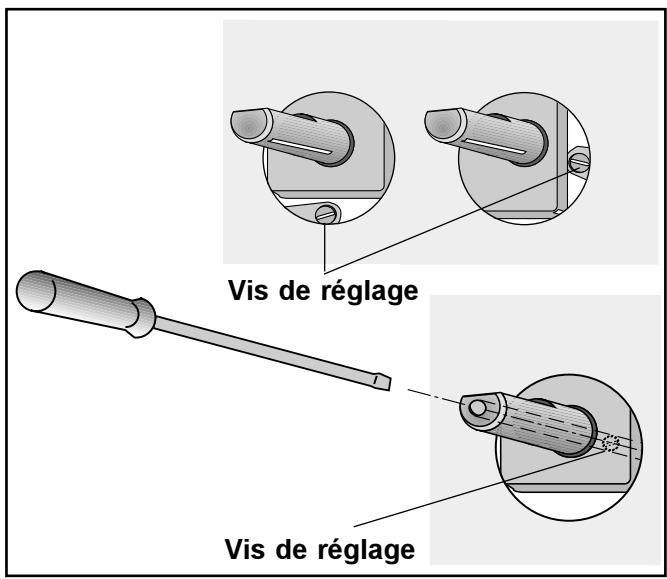

Agissez sur la vis de réglage (Fig. 4) jusqu'à l'obtention d'une petite flamme régulière. Alimentation en gaz Butane ou Propane Vissez à fond la vis (Fig. 4), celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'éteint pas. Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin. 4) Remontez les manettes en effectuant les opérations dans l'ordre inverse. Les opérations ci-dessus peuvent être effectuées aisément après encastrement de la table de cuisson dans le meuble de cuisine.

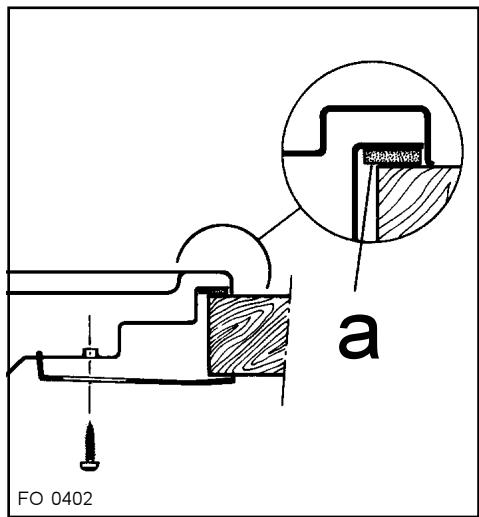

• placez de préférence les extrémités du joint à l’arrière de la table

• placez la table dans la niche d'encastrement en la centrant correctement;

• fixez la table au meuble à l'aide des pattes de

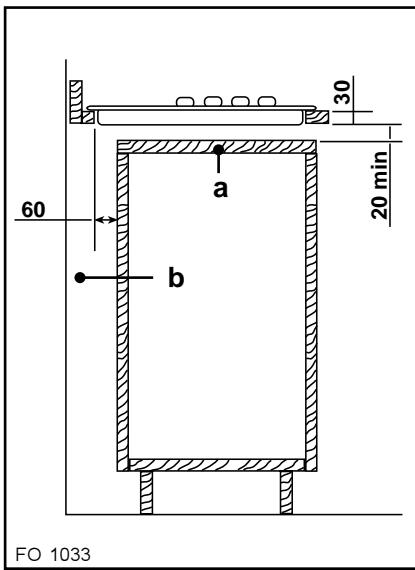

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

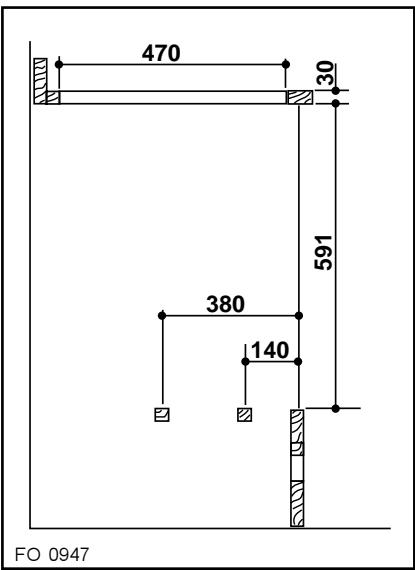

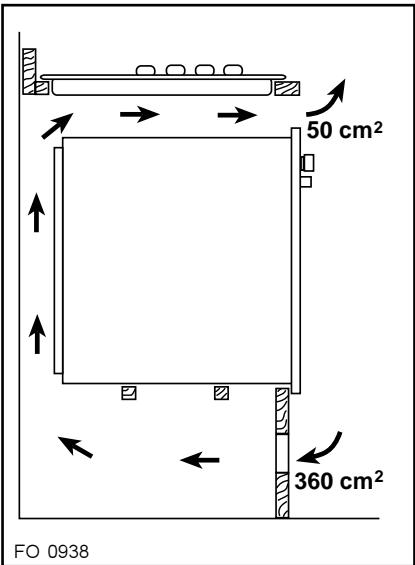

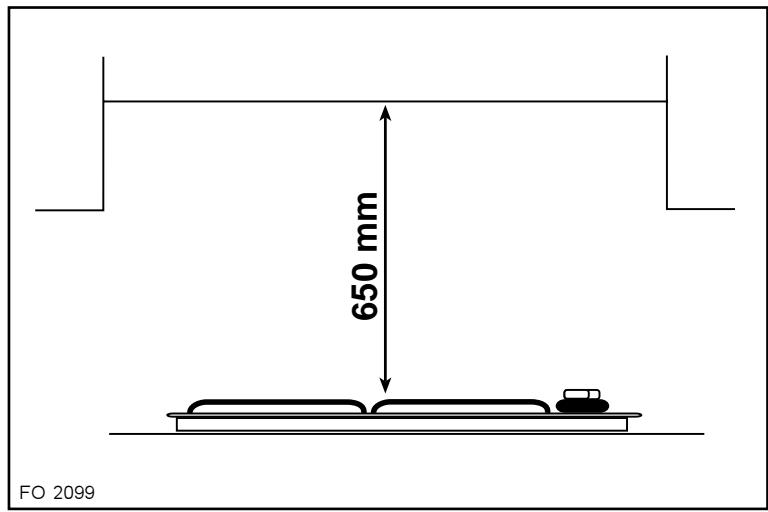

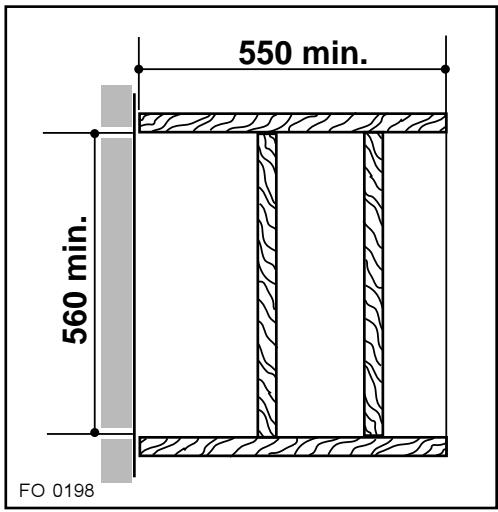

être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure
